1 Dokumentacja techniczna wykonania instalacji wentylacji mechanicznej z odzyskiem ciepła 1
2 Spis streści Nr strony 1. Opis techniczny Podstawa opracowania Opis i uzasadnienie przyjętego rozwiązania wentylacji Organizacja wymiany powietrza w pomieszczeniach- opis rozwiązania System uzdatniania powietrza przebieg powietrza przez instalację Opis elementów instalacji nawiewnej i wywiewnej Wskazówki dotyczące wykonania i eksploatacji instalacji 5 2. Obliczenia 7 3. Lista części i wycena 8 4. Część rysunkowa 9 Rys. nr 1 Rzut instalacji wentylacji mechanicznej- parter 9 Rys. nr 2 Rzut instalacji wentylacji mechanicznej- piętro- podłoga 10 Rys. nr 3 Rzut instalacji wentylacji mechanicznej- piętro- strop 11 Rys. nr 4 Skrzynki rozdzielcze 12 2

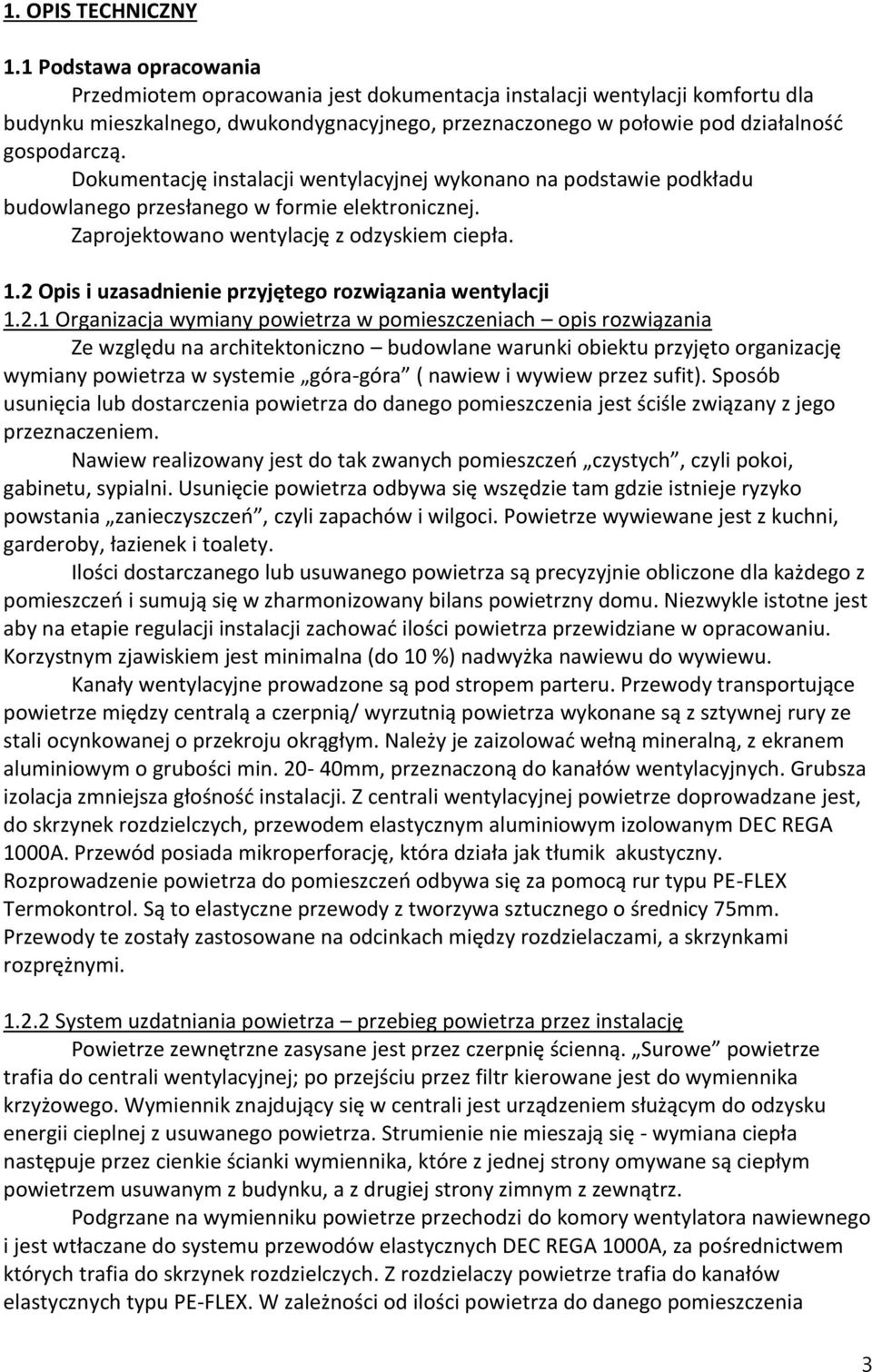

3 1. OPIS TECHNICZNY 1.1 Podstawa opracowania Przedmiotem opracowania jest dokumentacja instalacji wentylacji komfortu dla budynku mieszkalnego, dwukondygnacyjnego, przeznaczonego w połowie pod działalność gospodarczą. Dokumentację instalacji wentylacyjnej wykonano na podstawie podkładu budowlanego przesłanego w formie elektronicznej. Zaprojektowano wentylację z odzyskiem ciepła. 1.2 Opis i uzasadnienie przyjętego rozwiązania wentylacji Organizacja wymiany powietrza w pomieszczeniach opis rozwiązania Ze względu na architektoniczno budowlane warunki obiektu przyjęto organizację wymiany powietrza w systemie góra-góra ( nawiew i wywiew przez sufit). Sposób usunięcia lub dostarczenia powietrza do danego pomieszczenia jest ściśle związany z jego przeznaczeniem. Nawiew realizowany jest do tak zwanych pomieszczeń czystych, czyli pokoi, gabinetu, sypialni. Usunięcie powietrza odbywa się wszędzie tam gdzie istnieje ryzyko powstania zanieczyszczeń, czyli zapachów i wilgoci. Powietrze wywiewane jest z kuchni, garderoby, łazienek i toalety. Ilości dostarczanego lub usuwanego powietrza są precyzyjnie obliczone dla każdego z pomieszczeń i sumują się w zharmonizowany bilans powietrzny domu. Niezwykle istotne jest aby na etapie regulacji instalacji zachować ilości powietrza przewidziane w opracowaniu. Korzystnym zjawiskiem jest minimalna (do 10 %) nadwyżka nawiewu do wywiewu. Kanały wentylacyjne prowadzone są pod stropem parteru. Przewody transportujące powietrze między centralą a czerpnią/ wyrzutnią powietrza wykonane są z sztywnej rury ze stali ocynkowanej o przekroju okrągłym. Należy je zaizolować wełną mineralną, z ekranem aluminiowym o grubości min mm, przeznaczoną do kanałów wentylacyjnych. Grubsza izolacja zmniejsza głośność instalacji. Z centrali wentylacyjnej powietrze doprowadzane jest, do skrzynek rozdzielczych, przewodem elastycznym aluminiowym izolowanym DEC REGA 1000A. Przewód posiada mikroperforację, która działa jak tłumik akustyczny. Rozprowadzenie powietrza do pomieszczeń odbywa się za pomocą rur typu PE-FLEX Termokontrol. Są to elastyczne przewody z tworzywa sztucznego o średnicy 75mm. Przewody te zostały zastosowane na odcinkach między rozdzielaczami, a skrzynkami rozprężnymi System uzdatniania powietrza przebieg powietrza przez instalację Powietrze zewnętrzne zasysane jest przez czerpnię ścienną. Surowe powietrze trafia do centrali wentylacyjnej; po przejściu przez filtr kierowane jest do wymiennika krzyżowego. Wymiennik znajdujący się w centrali jest urządzeniem służącym do odzysku energii cieplnej z usuwanego powietrza. Strumienie nie mieszają się - wymiana ciepła następuje przez cienkie ścianki wymiennika, które z jednej strony omywane są ciepłym powietrzem usuwanym z budynku, a z drugiej strony zimnym z zewnątrz. Podgrzane na wymienniku powietrze przechodzi do komory wentylatora nawiewnego i jest wtłaczane do systemu przewodów elastycznych DEC REGA 1000A, za pośrednictwem których trafia do skrzynek rozdzielczych. Z rozdzielaczy powietrze trafia do kanałów elastycznych typu PE-FLEX. W zależności od ilości powietrza do danego pomieszczenia 3
4 prowadzone są 1,2 lub 3 kanały. Końce przewodów elastycznych łączą się w skrzynce rozprężnej zakończonej anemostatem, przez który powietrze jest wprowadzane do pomieszczeń czystych. Miejsca wlotu powierza do pokoi powinny być dobrane w sposób przemyślany. Zaleca się aby punkt wlotu był najbardziej oddalony od drzwi - najlepiej nad oknem. Wtedy powietrze wędrujące w kierunku drzwi przewietrzy równomiernie całe pomieszczenie. W domu z wentylacją mechaniczną drzwi wewnętrzne między pomieszczeniami nie powinny być szczelne. Muszą mieć otwory lub szczelinę nad podłogą ( min. 1 cm ), aby powietrze mogło swobodnie wydostać się w kierunku wywiewu ( wyjątkiem od tej zasady są drzwi do kotłowni ). Powietrze po przebyciu drogi od aparatu nawiewnego, przez pomieszczenia, trafia do anemostatu wywiewnego, następnie siecią kanałów do centrali, na wymiennik i przez wyrzutnię do atmosfery. Dobrej klasy centrala z wymiennikiem ciepła posiada urządzenie zwane automatycznym by pass em. Jest to obejście wymiennika sterowane przepustnicą zainstalowaną w centrali. Obejście używane jest w okresie letnim, gdy ciepło w domu jest zjawiskiem niepożądanym i nie chcemy go odzyskiwać z powietrza usuwanego, które podniosłoby temperaturę nawiewu Opis elementów instalacji nawiewnej i wywiewnej Centrala wentylacyjna Dobrana centrala wentylacyjna powinna charakteryzować się określonym wydatkiem powietrza, sprężem dyspozycyjnym oraz dostępnością funkcji. 1. Strumień powietrza wentylującego 380 m 3 /h wydajność centrali 400 m 3 /h. 2. Spręż dyspozycyjny centrali Pa. 3. Automatyczny by pass. Kanały wentylacyjne Sztywne kanały stalowe, z blachy ocynkowanej grubości 0,5-0,6mm zwijane z uszczelką, są łączone na wcisk. W skomplikowanych układach dopuszcza się stosowanie elastycznych przewodów wentylacyjnych aluminiowych np. do podłączenia centrali. Przewody elastyczne aluminiowe izolowane DEC REGA 1000A posiadają mikroperforację, która działa jak tłumik akustyczny. Kanały typu PE-FLEX to specjalny system rur wykonanych z najwyższej jakości, biologicznie obojętnego polietylenu PE-HD, o dużych właściwościach antystatycznych, antybakteryjnych oraz całkowicie bezzapachowy. Aparaty nawiewne/ wywiewne Dobrano anemostaty kołowe z regulowanym dyskiem, bez ostrych i nierównych krawędzi powodujących świsty. Osprzęt instalacji Zaprojektowano skrzynki rozprężne i rozdzielaczowe. Są to elementy służące do rozdziału i łączenia strumienia powietrza transportowanego za pomocą rur typu PE-Flex. Należy zastosować typu skrzynek przewidziane w projekcie i opisane w liście elementów. Elementy rozdzielcze muszą posiadać urządzenie służące do regulacji przepływu powietrza. 4
5 1.3 Wskazówki dotyczące wykonania i eksploatacji instalacji Instalację wentylacji mechanicznej należy wykonać z przewodów z blachy ocynkowanej o grubości 0,5-0,6 mm zwijanych z uszczelką, łączonych na wcisk. Dodatkowo połączenie należy uszczelnić wzmocnioną taśmą do układów wentylacyjnych. Na całej długości przewody zaizolować wełną mineralną z aluminiowym ekranem. Przewody DEC REGA 1000A oraz przewody PE-flex wykonać zgodnie z instrukcją producenta. Przewody należy podwieszać do sufitu lub układać na stopie przy użyciu uchwytów z gumową podkładką, zachowując miejsce dla innych instalacji np. elektrycznej, odprowadzenia skroplin. Przewody należy prowadzić w odległości co najmniej 50mm od sąsiednich przewodów wentylacyjnych. Należy wykonywać okresowe przeglądy stanu zabrudzenia filtrów i wentylatorów oraz stanu mocowań przewodów wentylacyjnych i centrali, tak aby instalacja przez cały czas funkcjonowania spełniała wymogi bezpieczeństwa. Z centrali należy odprowadzać skropliny powstające podczas wymiany ciepła. Do tego należy użyć węża elastycznego lub kanałem sztywnym odprowadzić je do kanalizacji. Podłączenie do kanalizacji koniecznie trzeba zasyfonować. Podłączenie elektryczne centrali i układu sterowania musi być zgodne z zaleceniami producenta urządzenia. Zasilanie powinno być wykonane przez wyłącznik serwisowy umieszczony w zasięgu ręki osoby, która pracuje przy otwartej centrali. Na zakończeniach kanałów nawiewnych należy zastosować puszki rozprężne w celu zmniejszenia prędkości transportowanego powietrza w etapie końcowym. Centralę należy wypoziomować z 1,5% spadkiem w kierunku otworu odwadniającego chyba, że producent zaleca inaczej. Ze względu na delikatną budowę wymienników ciepła i wykraplającą się wilgoć z powietrza usuwanego, wymagane jest zamontowanie centrali w pomieszczeniu, w którym temperatura nigdy nie spada poniżej 0 o C ( zalecane 5 o C). Od strony obsługowej centrali należy pozostawić wolną przestrzeń o szerokości min. 750 mm do celów bieżącej obsługi serwisowej, umożliwiającą otwieranie drzwi i pokryw inspekcyjnych. Jeżeli wokół centrali wykonywane są jakieś instalacje (rurociągi, trasy kablowe), to nie powinny one utrudniać dostępu do centrali. Na przestrzeni remontowej powinny być umieszczone instalacje, rurociągi, wsporniki które można łatwo zdemontować na czas napraw i remontu centrali. Jeżeli jest to możliwe, od strony tylnej centrali należy zostawić przestrzeń o szerokości 300 mm do celów montażowych. Wolną przestrzeń między przewodami, a otworami w ścianie należy wypełnić płytą z miękkiej wełny mineralnej, grubości 50 mm, bezpośrednio przylegającej do przewodu, oraz płyty z półtwardej wełny mineralnej stykającej się z przegrodą budowlaną. W miejscach trudno dostępnych można zastosować piankę montażową. Po uruchomieniu instalacji należy przeprowadzić regulację. Podstawowymi dokumentami, z jakim powinny zapoznać się osoby odpowiedzialne za obsługę instalacji, są instrukcje obsługi poszczególnych urządzeń, a w szczególności centrali. Należy dopilnować okresowych przeglądów stanu mocowań przewodów oraz posadowienia centrali, ponieważ instalacja jest narażona na ciągłe drgania, co może powodować obluzowanie mocowań. Sieć kanałów i centralę wentylacyjną należy połączyć z instalacją uziemiającą i odgromową. 5

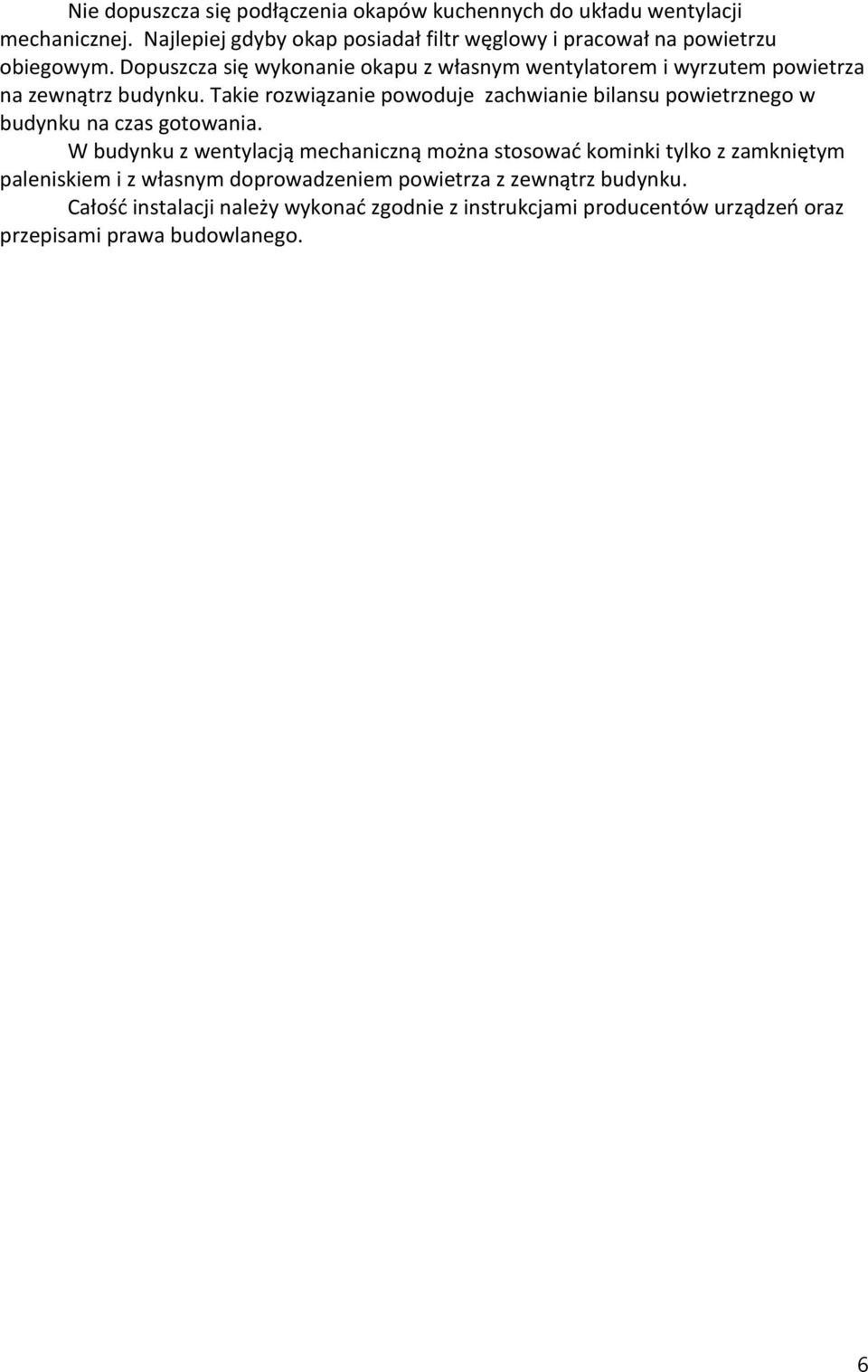

6 Nie dopuszcza się podłączenia okapów kuchennych do układu wentylacji mechanicznej. Najlepiej gdyby okap posiadał filtr węglowy i pracował na powietrzu obiegowym. Dopuszcza się wykonanie okapu z własnym wentylatorem i wyrzutem powietrza na zewnątrz budynku. Takie rozwiązanie powoduje zachwianie bilansu powietrznego w budynku na czas gotowania. W budynku z wentylacją mechaniczną można stosować kominki tylko z zamkniętym paleniskiem i z własnym doprowadzeniem powietrza z zewnątrz budynku. Całość instalacji należy wykonać zgodnie z instrukcjami producentów urządzeń oraz przepisami prawa budowlanego. 6

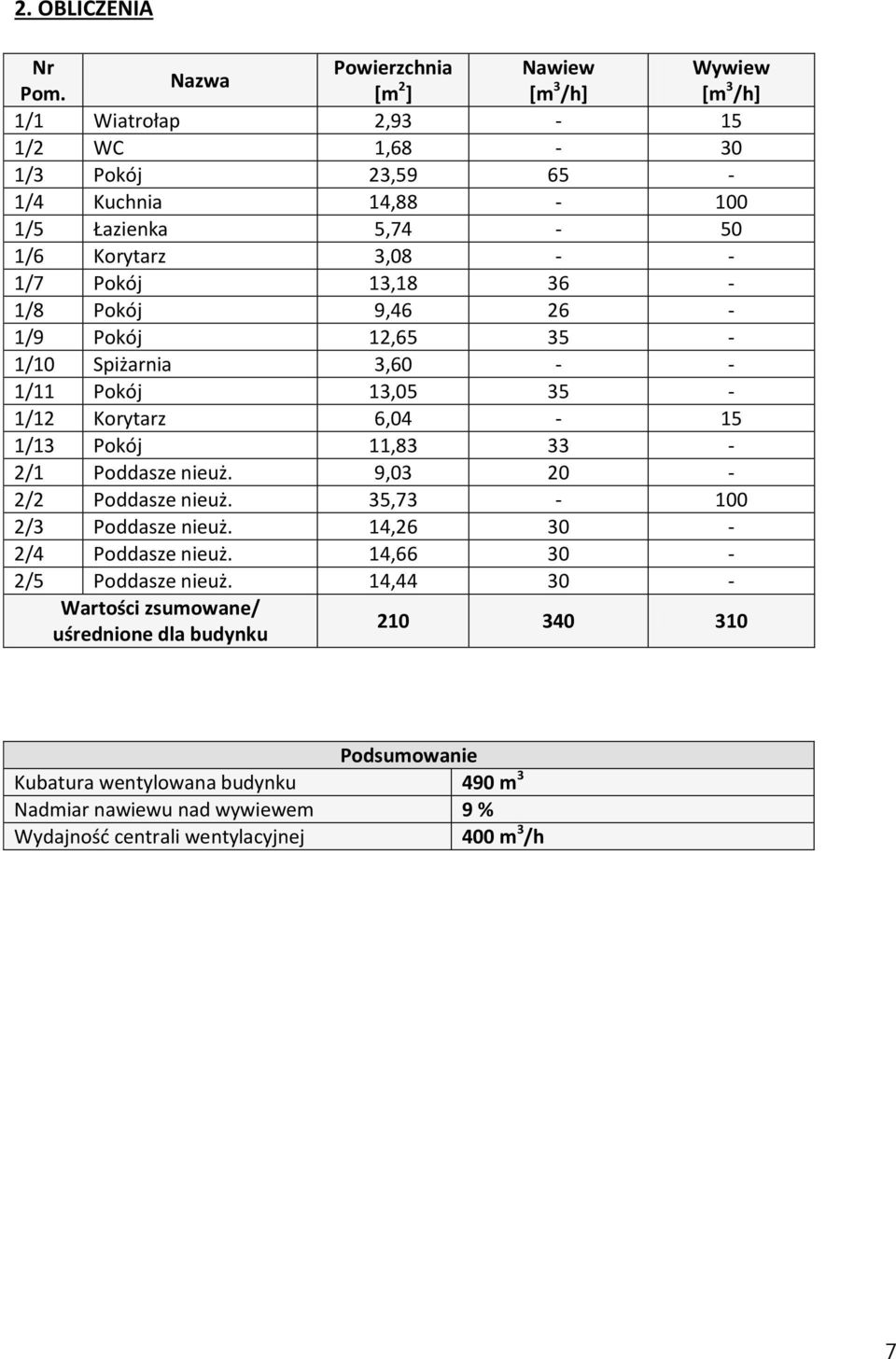

7 2. OBLICZENIA Nr Powierzchnia Nawiew Nazwa Pom. [m 2 ] [m 3 /h] 1/1 Wiatrołap 2, /2 WC 1, /3 Pokój 23, /4 Kuchnia 14, /5 Łazienka 5, /6 Korytarz 3, /7 Pokój 13, /8 Pokój 9, /9 Pokój 12, /10 Spiżarnia 3, /11 Pokój 13, /12 Korytarz 6, /13 Pokój 11, /1 Poddasze nieuż. 9, /2 Poddasze nieuż. 35, /3 Poddasze nieuż. 14, /4 Poddasze nieuż. 14, /5 Poddasze nieuż. 14, Wartości zsumowane/ uśrednione dla budynku Wywiew [m 3 /h] Podsumowanie Kubatura wentylowana budynku 490 m 3 Nadmiar nawiewu nad wywiewem 9 % Wydajność centrali wentylacyjnej 400 m 3 /h 7
8 3. LISTA CZĘŚCI I WYCENA Lista części Cena Nr Wyszczególnienie Ilość Cena jedn. Cena 1 Centrala wentylacyjna nawiewno-wywiewna Onyx Dream , ,00 2 Przewód elastyczny aluminiowy izolowany DEC REGA 1000A DN ,97 341,94 3 Kanał wentylacyjny typu PE-Flex Øzew. 75mm, Øwew. 63mm krąg 50mb 5 489, ,70 4 Skrzynka rozdzielcza 9x75/160 mm układ według rysunku 1 528,90 528,90 5 Skrzynka rozdzielcza 12x75/160 mm układ według rysunku 1 553,50 553,50 6 Skrzynka rozdzielcza 4x75/160 mm układ według rysunku 1 369,00 369,00 7 Skrzynka rozdzielcza 6x75/160 mm układ według rysunku 1 479,70 479,70 8 Skrzynka rozprężna 1x75 / DN ,00 763,00 9 Skrzynka rozprężna 2x75 / DN , ,00 10 Skrzynka rozprężna 3x75 / DN ,00 298,00 11 Uszczelka gumowa do rury PE-Flex Ø75mm 62 3,20 198,40 12 Anemostat okrągły nawiewny/wywiewny DN ,41 214,56 13 Anemostat okrągły nawiewny/wywiewny DN ,90 31,80 14 Przepustnica INNO-125-RP 9 31,73 285,57 15 Przepustnica INNO-160-RP 1 40,96 40,96 16 Czerpnia/ wyrzutnia powietrza DN 200 stal nierdz ,50 295,00 17 Taśma montażowa perforowana 25mb rolka 2 35,35 70,70 18 Zaślepka do skrzynek 5 3,20 16,00 19 Kanał wentylacyjny DN200 typu Spiro L=3m 5 74,00 370,00 20 Złączka -Nypel ocynkowany fi 200mm 10 5,00 50,00 21 Opaska zaciskowa uniwersalna mm rura 10 4,30 43,00 22 Kolano 90 DN ,00 320,00 23 Trójnik rozgałęzienie T 3xØ ,60 13,20 24 Taśma do wentylacji 2 9,00 18,00 25 Izolacja otulina 200mm/10m 2 105,00 210,00 Suma ,93 Cena+ koszt dostawy= ,63 zł 8
9 35 m3/h 2x75/ m3/h 36 m3/h 2x75/ m3/h 2x75/ m3/h 2x75/ m3/h 50 m3/h 2x75/ m3/h 3x75/ m3/h 15 m3/h 70 m3/h 3x75/ m3/h
10 310 m3/h trójnik rozga łzienie T 3xØ160 trójnik rozga łzienie T 3xØ160 Ø160 Ø m3/h Ø160 Ø160
11 30 m3/h 30 m3/h 20 m3/h 30 m3/h 50 m3/h 2x75/ m3/h 2x75/125

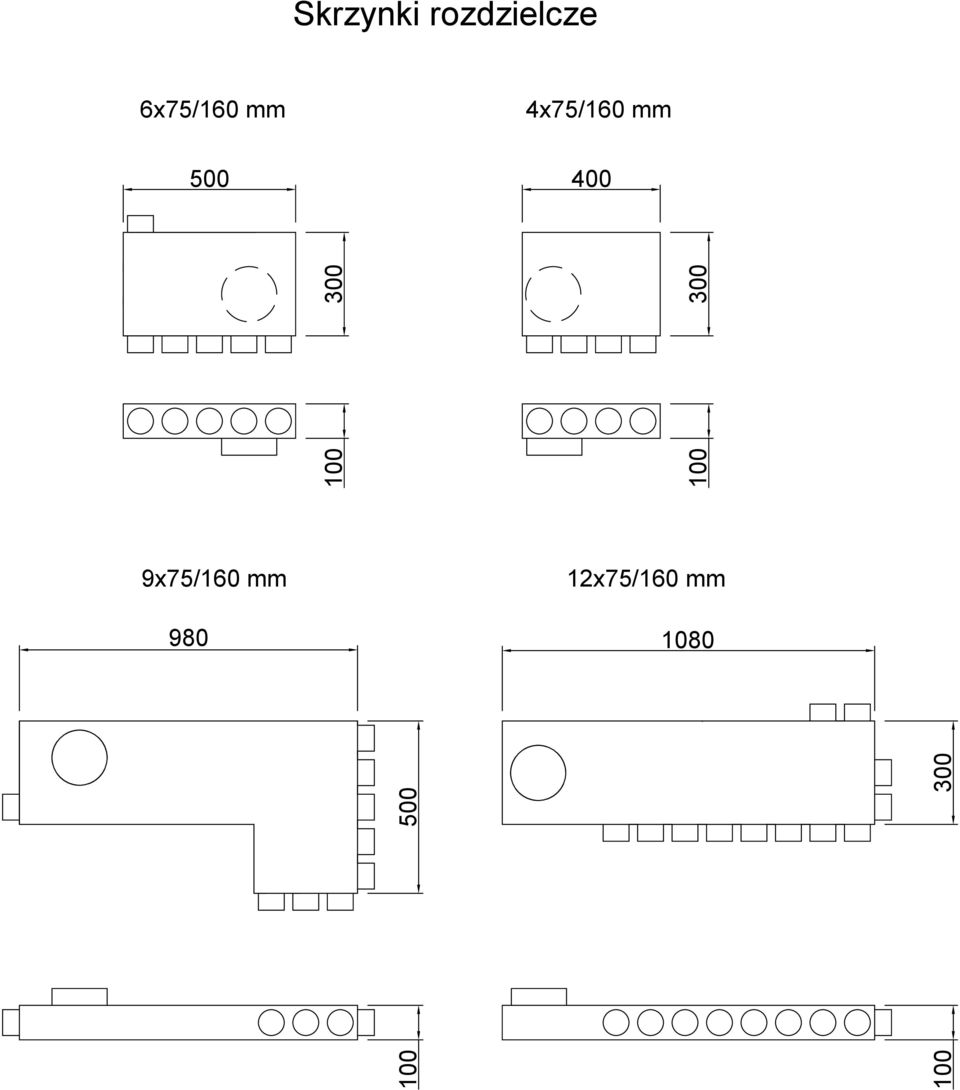

12 Skrzynki rozdzielcze 6x75/160 mm 4x75/160 mm x75/160 mm x75/160 mm
