Rekuperatory: projekt instalacji dla domu jednorodzinnego Coraz częściej stosowane rozwiązania energooszczędne w domach jednorodzinnych mają negatywny wpływ na wentylację pomieszczeń.

1 Rekuperatory: projekt instalacji dla domu jednorodzinnego Coraz częściej stosowane rozwiązania energooszczędne w domach jednorodzinnych mają negatywny wpływ na wentylację pomieszczeń. Szczelna stolarka okienna i drzwiowa, ocieplone przegrody uniemożliwiają grawitacyjną wymianę powietrza. Aby dom energooszczędny przynosił wyłącznie korzyści, bez ryzyka dla naszego zdrowia i niebezpieczeństwa powstawania pleśni na ścianie, jedynym słusznym rozwiązaniem wydaje się być wentylacja nawiewno-wywiewna z odzyskiem ciepła. System wentylacji, który w sposób mechaniczny wymusza wymianę powietrza i wyposażony dodatkowo w rekuperator, umożliwiający odzyskiwanie ciepła (rekuperację), sprawia, że domy energooszczędne są bezpieczne dla zdrowia i samopoczucia swoich mieszkańców. W pomieszczeniach nie koncentrują się takie składniki powietrza, jak dwutlenek węgla, para wodna czy inne związki chemiczne, wydzielane z materiałów budowlanych oraz elementów wyposażenia. Co istotne, dom wyposażony w wentylację nawiewno-wywiewną jest również przyjazny dla alergików. Wentylacja mechaniczna filtruje bowiem powietrze z kurzu i alergenów. Warto również zwrócić uwagę, że dzięki działanie takiego systemu wyklucza konieczność wietrzenia pomieszczeń poprzez otwieranie okien w ten sposób chroniąc alergików przed uciążliwymi pyłkami nawiewanymi przez okno. Kolejną niebagatelną zaletą wentylacji nawiewno-wywiewnej z rekuperatorem jest znaczne ograniczenie kosztów ogrzewania. Ma na to wpływ kontrolowany sposób wentylowania pomieszczeń, odzysk ciepła z powietrza wywiewanego i podczas wykraplania wilgoci. Odzysk ciepła jak to możliwe? Jak działa rekuperator? Instalacja wentylacji nawiewno-wywiewnej składa się głównie z takich elementów, jak: - czerpnia, służąca do zasysania z zewnątrz świeżego powietrza, - wyrzutnia, służąca do usuwania zużytego powietrza na zewnątrz, - centrala wentylacyjna z rekuperatorem, - kanały główne, czyli odcinki kanałów dochodzące bezpośrednio do centrali po stronie nawiewu, wywiewu, wlotu i wylotu, page 1 / 7

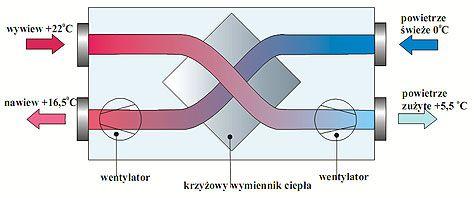

2 - anemostaty nawiewne i wywiewne, umożliwiające sterowanie ilością powietrza nawiewanego i usuwanego. Sercem wentylacji nawiewno-wywiewnej z odzyskiem ciepła jest centrala wentylacyjna z rekuperatorem. Nawiewane do wnętrza świeże powietrze przechodzi przez wymiennik ciepła, czyli właśnie rekuperator, gdzie ogrzewane jest powietrzem usuwanym z domu. Co istotne, system nie miesza powietrza usuwanego ze świeżym, zapewniając pomieszczeniom optymalne warunki. Dzięki odzyskowi ciepła oszczędzamy energię, a co za tym idzie, płacimy znacznie niższe rachunki za ogrzewanie. (W budownictwie mieszkalnym najczęściej stosuje się rekuperatory z wymiennikiem krzyżowym. Powietrze z zewnątrz i powietrze usuwane przepływają w nich naprzemianlegle między płytami. schemat:pro-vent) Jak dobrać rekuperator do domu? Dobierając odpowiednią centralę wentylacyjną z rekuperatorem, wraz z projektantem instalacji powinniśmy wziąć pod uwagę: - ciężar urządzenia, - wytwarzany przez centralę hałas (renomowani producenci oferują centrale, w których znajdują się ciche wentylatory i dobrze wytłumiona obudowa), - poziom odzysku ciepła (powinny być podane wykresy sprawności wymiennika ciepła dla tzw. powietrza suchego) - zużycie prądu (pamiętajmy, że urządzenie pracuje 24 godziny na dobę!), - koszty i dostępność filtrów powietrza (zwykle należy je wymieniać co kwartał), page 2 / 7

3 - niezawodność wentylatorów. NA NASTĘPNEJ STRONIE: ZOBACZ PROJEKT INSTALACJI WENTYLACJI MECHANICZNEJ Z REKUPERATOREM DLA DOMU Z PODDASZEM Coraz częściej stosowane rozwiązania energooszczędne w domach jednorodzinnych mają negatywny wpływ na wentylację pomieszczeń. Szczelna stolarka okienna i drzwiowa, ocieplone przegrody uniemożliwiają grawitacyjną wymianę powietrza. Aby dom energooszczędny przynosił wyłącznie korzyści, bez ryzyka dla naszego zdrowia i niebezpieczeństwa powstawania pleśni na ścianie, jedynym słusznym rozwiązaniem wydaje się być wentylacja nawiewno-wywiewna z odzyskiem ciepła. Dom z poddaszem nieużytkowym projekt instalacji wg ekspertów z firmy Pro-Vent Firma Pro-Vent proponuje instalację wentylacyjną dla domu parterowego o powierzchni 140 m2 i kubaturze 370 m3. Eksperci założyli, że w domu mieszkają 4 osoby, a nad całą powierzchnią mieszkania znajduje się poddasze nieużytkowe nieocieplone. page 3 / 7

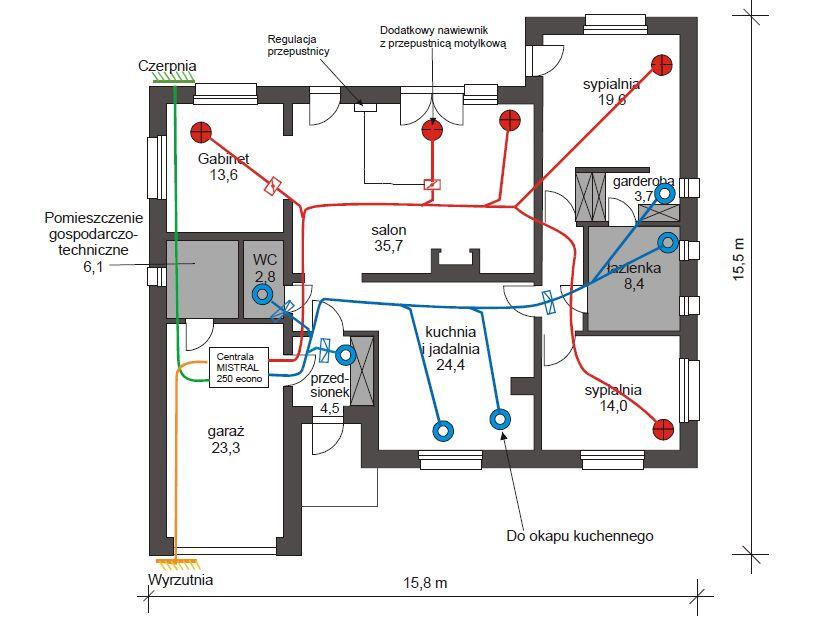

Kliknij, aby powiększyć (Układ wentylacji nawiewno-wywiewnej z odzyskiem ciepła. Projekt:Pro-Vent) Cała instalacja wentylacyjna umieszczona została na poddaszu. 1.

4 Kliknij, aby powiększyć (Układ wentylacji nawiewno-wywiewnej z odzyskiem ciepła. Projekt:Pro-Vent) Cała instalacja wentylacyjna umieszczona została na poddaszu. 1. Na rzucie budynku nanosimy punkty nawiewu powietrza (anemostaty) w sypialniach, gabinecie, w pokoju dziennym zaplanowano dwa nawiewy. Jeden ustawiony na wydatek ok. 50 m3/h, drugi większy normalnie zamknięty i załączany przez przepustnicę z siłownikiem (załączany na czas, gdy potrzebna będzie intensywna wymiana powietrza w pokoju), włącznik przepustnicy zamontujemy na ścianie w pokoju dziennym. Kanał nawiewny do gabinetu zaopatrzony zostanie w przepustnicę redukującą ciśnienie (zlikwiduje to szum od anemostatu). 2. Następnie nanosimy punkty wywiewne (anemostaty) w pomieszczeniach: łazienka - 1 szt. garderoba - 1 szt. WC - 1 szt. przedsionek - 1 szt. page 4 / 7

5 kuchnia - 2 szt. W kuchni przewidziano dwa wywiewy, jeden sufitowy zakończony anemostatem, drugi podłączony do okapu kuchennego z filtrem tłuszczowym (nad kuchenką elektryczną). 3. Umiejscowienie centrali - szukamy miejsca oddalonego od sypialni z dogodnym dojściem do czerpni i wyrzutni. Czerpnię i wyrzutnię umieścimy w ścianach naprzeciwległych. Są to kratki wentylacyjne 30 x 30cm ze skrzynkami 25x25x15cm i kołnierzami 160 mm. Do zasilania centrali potrzebujemy instalacji elektrycznej z gniazdkiem i uziemieniem ochronnym 230V. Odpływ skroplin przewodem 22 mm wyprowadzonym przez mały otwór w ścianie bezpośrednio do instalacji kanalizacyjnej lub do specjalnie przygotowanego zbiornika, który będziemy ręcznie opróżniać. Przełącznik trybu pracy podłączać będziemy z centralą przewodem 6 x 0,5 mm2 / 500V i zamontujemy na ścianie w kuchni. 4. Rodzaj kanałów wentylacyjnych - całą instalację nawiewno-wywiewną wykonamy z izolowanych kanałów z perforacją np. SONODUCT i metalowych trójników. Wszystkie trójniki po zamontowaniu zaizolujemy wełną. Ze względu na fakt, że cała instalacja poprowadzona będzie na poddaszu nieocieplanym, w celu ograniczenia strat cieplnych wszystkie kanały oraz centrala przykryte będą dodatkowo wełną mineralną o grubości 50 mm. Wszystkie drzwi od pokoi mają szczelinę wentylacyjną przy podłodze ok. 15 mm. Drzwi od łazienki i WC dodatkowo zaopatrzone są w kratki. To jest ciekawe: - Sposób pracy centrali wentylacyjnych latem i zimą page 5 / 7

6 Zdaniem eksperta z firmy Pro-Vent: Projektując instalację wentylacyjną domku jednorodzinnego, projektanci często przenoszą na ten grunt normy i praktykę stosowaną dla obiektów użyteczności publicznej. Czynią to w dobrej wierze sądząc, że skoro od lat stosowane przez nich unormowania i procedury projektowe się sprawdziły, to dla obiektu tak małego i zdawałoby się nieskomplikowanego jak dom jednorodzinny, będzie tak samo. Stąd tendencja do przewymiarowania systemu. W efekcie inwestor płaci więcej za wykonanie instalacji, ponosi spore koszty eksploatacyjne w postaci opłat za energię elektryczną, koszty w postaci strat ciepła page 6 / 7

7 w procesie nadmiernej wentylacji, koszty obsługi systemu (wymiana drogich filtrów), i często zyskuje niski tzw. komfort klimatyczny. Dlatego istnieje konieczność odrębnego podejścia do projektowania wentylacji w domach jednorodzinnych. page 7 / 7
