1 Dobre Domy Flak & Abramowicz Sp. z o.o. Spółka komandytowa ul. Strzegomska 2-4, Wrocław, tel , fax biuro@dobredomy.pl Projekt wentylacji mechanicznej Copyright by Dobre Domy Flak & Abramowicz Sp. z o.o. Spółka komandytowa

2 Obiekt Branża Dom jednorodzinny parterowy wolnostojący HONORIUSZ Instalacja wentylacji nawiewno-wywiewnej z odzyskiem ciepła Inwestor Adres ZESPÓŁ PROJEKTANTÓW Niżej podpisani projektanci oświadczają, że projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Instalacje sanitarne inż. Krzysztof Deniszewski Adaptacja

3 SPIS TREŚCI I. OPIS TECHNICZNY 1. Opis obiektu 2. Przedmiot opracowania 3. Podstawa opracowania 4. Zakres opracowania 5. Opis instalacji 6. Wytyczne dla branży przeciwpożarowej 7. Wytyczne dla branży elektrycznej 8. Wykonanie odbioru robót II. CZĘŚĆ OBLICZENIOWA 1. Założenia do obliczeń 2. Bilans powietrza wentylacyjnego 3. Centrala wentylacyjna z odzyskiem ciepła III. ZESTAWIENIE URZĄDZEŃ I ARMATURY IV. CZĘŚĆ RYSUNKOWA RYS. NR S1 RZUT PARTERU anemostaty SKALA 1:100 RYS. NR S2 RZUT PARTERU przewody SKALA 1:100

4 I. OPIS TECHNICZNY 1. OPIS OBIEKTU Obiekt, w którym projektuje się rekuperację stanowi budynek jednorodzinny. Budynek wykonany jest w technologii murowanej ze szczelną stolarką okienną i drzwiową. 2. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt wentylacji mechanicznej nawiewno wywiewnej z odzyskiem ciepła (rekuperacją), pracującej na potrzeby funkcjonowania budynku jednorodzinnego oraz pomieszczeń sanitarnych. 3. PODSTAWA OPRACOWANIA - Dane techniczne urządzeń - Obowiązujące przepisy, normy i normatywy - Podkłady budowlane architektoniczne - Katalogi producentów 4. ZAKRES OPRACOWANIA Projekt niniejszy obejmuje wentylację mechaniczną nawiewno-wywiewną pomieszczeń mieszkalnych, użytkowych (tj. kuchnia, łazienka, garderoba, spiżarnia) realizującej funkcję wymiany powietrza w pomieszczeniach. 5. OPIS INSTALACJI 5.1. Wentylacja mechaniczna Dla pomieszczeń domu jednorodzinnego zaprojektowano układ wentylacji mechanicznej nawiewno-wywiewnej. Wymiana powietrza będzie realizowana poprzez centralę nawiewno-wywiewną z odzyskiem ciepła, typu Komfovent Domekt REGO 450VE firmy Ventia Sp. z o.o., zlokalizowaną w pomieszczeniu kotłowni. Centrala wyposażona jest w filtry powietrza nawiewanego i wywiewanego klasy F7, energooszczędne wentylatory EC, obrotowy wymiennik zapewniający odzysk ciepła i wilgoci, wtórną nagrzewnicę powietrza oraz automatykę z dotykowym sterownikiem C4PLUS. Urządzenie powinno pracować nieustannie. Dystrybucja powietrza nawiewnego jak i wywiewnego będzie odbywać się za pomocą układu wentylacyjnego połączonego z centralą wentylacyjną. Dopływ powietrza wentylacyjnego do kuchni, łazienek, ustępów oraz pomocniczych pomieszczeń bezokiennych powinien być zapewniony przez otwory w dolnych częściach drzwi lub przez szczeliny pomiędzy dolną krawędzią drzwi a podłogą lub progiem. Przekrój netto otworów lub szczelin powinien wynosić 200 cm 2. Swobodny przepływ powietrza z pokoi powinna zapewnić szczelina pomiędzy dolną krawędzią drzwi a podłogą o przekroju netto co najmniej 80 cm 2.

5 Czerpnię i wyrzutnię powietrza zaprojektowano w elewacji budynku. Czerpnia i wyrzutnia wyposażona jest w żaluzję zabezpieczającą przed wpływem warunków atmosferycznych i siatkę metalową zabezpieczającą przed przedostawaniem się do instalacji ptaków, liści itp. Przy adaptacji projektu dla potrzeb lokalnych i powstaniu właściwego planu zagospodarowania terenu, każdorazowo należy przeanalizować lokalizację czerpni i wyrzutni tak, aby ich usytuowanie spełniały wymagania przepisów oraz zapewniały pobór powietrza zewnętrznego na potrzeby wentylacji o najniekorzystniejszych parametrach, na przykład z elewacji północnej lub miejsc zacienionych. Kanał czerpni oraz kanał wyrzutni należy wykonać z przewodów stalowych ocynkowanych typu Spiro o odpowiedniej średnicy. Przewody Spiro należy zaizolować termicznie, aby uniknąć tworzenia się skroplin na powierzchni kanałów. Kanały należy mocować do ścian i stropu przy pomocy obejm z uszczelką gumową. Odcinek kanału czerpnia, wyrzutnia zaizolować wełna o min. gr.50mm. Kanały nawiewne i wywiewne min. gr. 20mm Na króćcach centrali wentylacyjnej od strony pomieszczeń (na przewodzie tłocznym i ssawnym) w celu zmniejszenia hałasu przenoszonego do instalacji zamontować należy tłumiki akustyczne. Z centrali powietrze będzie wyprowadzone kanałem głównym spiro typ RZS firma Ventia następnie powietrze zostanie doprowadzone w przestrzeni poddasza nieużytkowego do skrzynki rozdzielacza tłumiącego 3xDN90 wyposażonego w płytę montażową 6-kanałową DN90. Z rozdzielacza powietrze rozprowadzone zostanie do poszczególnych pomieszczeń indywidualnie, za pomocą przewodów elastycznych np. Sartflex PE-Flex Φ 90 mm. Podłączenie przewodów do punktów nawiewnych będzie następowało w skrzynce rozprężnej umieszczonej w stropie lub suficie podwieszonym. Skrzynki rozprężne zakończone zostaną anemostatami nawiewnymi typu REGA DVS-P oraz anemostatami wywiewnymi REGA DVS firmy Ventia. Instalacja wywiewna będzie rozprowadzona w sposób analogiczny jak powietrza nawiewanego z zachowaniem przeciwnego kierunku przepływu powietrza Automatyka instalacji wentylacji Centrala wentylacyjna sterowana jest za pomocą zawansowanej automatyki typu Plug&Play ze sterownikiem LCD- C4 PLUS. Tryb pracy ON/OFF/AUTO Regulacja intensywność wentylacji (poziom 1, 2, 3, każdy poziom sterowany płynnie) Programowanie harmonogram tygodniowego pracy urządzenia Regulacja temperatury nawiewu w zakresie C Tryby pracy LATO/ZIMA Regulacja intensywność wentylacji, temperatury nawiewu, trybów pracy urządzenia, itp. ze ściennego sterownika C4PLUS Aktywacja nadrzędnej funkcji OVR praca centrali poprzez sygnał zewnętrzny (praca okapu kuchennego, czujnik wilgotności, czujnik CO2, współpraca z kominkiem, włącznik ścienny itp.) Wybór języka na panelu sterowania Komunikaty tekstowe w języku polskim Funkcja nadrzędna OVR może być wykorzystana do zbilansowania ilość powietrza przy współpracy z okapem kuchennym wyposażonym we własny wentylator wyciągowy Odzysk ciepła Urządzenie wyposażone jest w wysoko sprawny obrotowy wymiennik ciepła. W trakcie pracy centrali wymiennik obrotowy nie przemarza (nie traci sprawności odzysku ciepła). Nawet przy temperaturach - 20 C dodatkowe podgrzewanie doprowadzanego powietrza nie jest konieczne, co skutkuje znaczną oszczędnością energii cieplnej. Zastosowanie obrotowego wymiennika ciepła pozwala około czterokrot-

6 nie zredukować zużycie energii potrzebnej do podgrzania powietrza zewnętrznego. Zalety obrotowego wymiennika ciepła: Wysoka sprawność energetyczna do 85% Wymiennik obrotowy w odróżnieniu od płytowych wymienników (krzyżowego lub przeciwprądowego) nie zamarza, dzięki czemu nie potrzebuje systemu przeciwzamrożeniowego Cześć wilgoci zawartej w powietrzu usuwanym jest przekazywana do powietrza nawiewanego, zapewniając lepszy komfort w pomieszczeniach podczas zimy Nie potrzebuje dodatkowej instalacji odprowadzenia skroplin (kondensatu) Wymiennik obrotowy działa automatycznie, więc nie potrzebuje by-passu ani kasety letniej na okres lata Przy działaniu klimatyzacji, w lecie chłodzi powietrze nawiewane 5.4. Izolacja termiczna Kanały wentylacyjne wykonane z przewodów typu Spiro RZS należy zaizolować termicznie wełną mineralną o grubości min. 20 mm pokrytej folią aluminiową. Izolacja przewodów powinna być szczelne wykonana. Podłączenia anemostatów wykonane z przewodów Sartflex PE-Flex Φ 90 mm (środek gładki, na zewnątrz karbowany) należy bezwzględnie zabezpieczyć termicznie np. prowadzić pod warstwą izolacji z wełny mineralnej min 20 mm Zabezpieczenie akustyczne i p/drganiowe Celem ograniczenia hałasu i drgań wywołanych pracą urządzeń wentylacyjnych stosuje się izolację przewodów wentylacyjnych oraz tłumiki na kanale głównym za centralą wentylacyjną (kanał nawiewny i wywiewny). Przewiduje się izolowanie przejść przewodów przez przegrody budowlane wełną mineralną o grubości 50 mm Warunki montażowe Aby zainstalować centralę wentylacyjną z odzyskiem ciepła w danym pomieszczeniu zaleca się następująco: Centrala jak i instalacja wentylacyjna muszą zostać zainstalowane zgodnie z ogólnymi przepisami budowlanymi, jak również przepisami dotyczącymi zasilania, kanalizacji, sieci wodociągowej, normami jak również zgodnie z zaleceniami zawartymi w dokumentacji techniczno-ruchowej. Trzeba zapewniać swobodny montaż kanałów powietrznych, złącza zasilającego oraz swobodny dostęp serwisanta do urządzenia podczas prowadzenia prac serwisowych oraz prac konserwacyjnych prowadzonych przez użytkownika. Zalinenie 230V/50 Hz (wymagane jest gniazdo z uziemieniem zasilające w pomieszczeniu w odległości 0,5 m od miejsca montażu centrali) Centrala wentylacyjna musi znajdować się w przestrzeni izolowanej, gdzie będzie zapewniona dodatnia temperatura minimum 10 o C niezależnie od temperatury panującej na zewnątrz oraz

7 normalnej wilgotności powietrza w każdym innym przypadku trzeba centrale doizolować we własnym zakresie. Kanał czerpni oraz kanał wyrzutni muszą zostać zaizolowane na całej swej długości w szczególności należy zwrócić uwagę na przejścia kanałów w okolicy dachu oraz przejścia przez ściany zewnętrzne, aby uniknąć wykroplenia skroplin na powierzchni zewnętrznej kanałów. Urządzenie Komfovent DOMEKT REGO 450 VE posiada dodatkowy piąty krócieć do, którego można podłączyć system okapu kuchennego Regulacja instalacji Regulacja hydrauliczna ciągów wentylacyjnych odbywa się za pomocą zaworów na anemostatach nawiewnych i wywiewnych, które po wykonaniu regulacji należy unieruchomić. Dokładna regulacja hydrauliczna ciągów powinna być wykonana po zakończeniu ich montażu. 6. WYTYCZNE DLA BRANŻY PRZECIWPOŻAROWEJ Budynek w jednej strefie pożarowej. 7. WYTYCZNE DLA INSTALACJI ELEKTRYCZNYCH Centrala wentylacyjna musi zostać podłączona wyłącznie do źródła prądu zmiennego z uziemieniem. Sterownik powinien być zamontowany w łatwo dostępnym miejscu dla użytkownika Połączenie z centralą należy wykonać za pomocą przewodu sterowniczego 4x0,75 mm 2 w ekranie. Długość przewodu nie powinna przekroczyć 50 m. 8. WYKONANIE I ODBIÓR ROBÓT Całość robót wykonać zgodnie z warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych, tom II, Instalacje sanitarne i przemysłowe, zgodnie z niniejszym opracowaniem oraz przepisami BHP, p.poż. i Dokumentacją Techniczno-Ruchową urządzeń. II. OBLICZENIA 1. Założenia do obliczeń: Kuchnia z oknem zewnętrznym Kominek z zamkniętą komorą spalania Garaż i Pomieszczenie pomocnicze wentylacja grawitacyjna

8 2. Bilans powietrza wentylacyjnego Nr pom. Nazwa pomieszczenia Wys Pow Kubatura Strumień nawiewany Strumień wywiewany Krotność wymian - - m m2 m 3 m 3 /h m 3 /h h -1 1/1 Wiatrołap 2,7 4,60 12,42 Grawitacja 1/2 Garderoba 2,7 2,93 7, ,5 1/3 Hol 2,7 5,94 16, ,2 1/4 Spiżarnia 2,7 2,2 5, ,3 1/5 Kuchnia 2,7 8,94 24, ,9 1/6 Salon+ Jadalnia 2,7 26,40 71, ,1 1/7 WC 2,7 1,75 4, ,35 1/8 Pokój 2,7 10,34 27, /9 Pokój 2,7 14,03 37, /10 Łazienka 2,7 4,70 12, ,9 1/11 Pokój 2,7 11,95 32, /12 Pomieszczenie Gospodarcze 2,7 4,10 11,07 Grawitacja Całkowity strumień powietrza nawiewanego : Vn = 210 m3/h Całkowity strumień powietrza wywiewanego: Vw = 210 m3/h Zakres niniejszego opracowania nie obejmuje wentylacji grawitacyjnej. Sposób jej rozwiązania pokazany jest w projekcie budowlanym branży architektonicznej. 3. Centrala wentylacyjna z odzyskiem ciepła Na podstawie powyższych obliczeń przyjęto centralę wentylacyjną nawiewno-wywiewną z wymiennikiem obrotowym o sprawności odzysku ciepła 85% typu Komfovent Domekt REGO 450VE firmy Ventia o następujących parametrach:

9 Specyfikacja Jednostka REGO 450VE-B-EC-C4* Napięcie zasilania V/Hz 230/50/1 Maksymalne natężenie prądu A 5,45 Moc wentylatorów W 2 x 138 Moc nagrzewnicy kw 1 Wymiary urządzenia (wys. x szer. x głęb.) mm 630 x 680x 535 Podłączenie kanałów mm 4 x 160, 1 x 125 Filtry powietrza mm 470 x 240 x 46-F7 Masa urządzenia kg 46 Kolor urządzenia - RAL 7035 Panel sterujący C4Plus

10 Wymiary centrali Komfovent Domekt REGO 450VE III. ZESTAWIENIE URZĄDZEŃ I ARMATURY L.p. Oznaczenie na rysunku Opis produktu Jednostka Ilość Nr katalogowy/ producent - Numer Nazwa m/szt/kpl N1-1 Centrala wentylacyjna nawiewnowywiewna Komfovent DOMEKT REGO 450VE Lista części instalacja nawiewna szt. 1 Ventia 1. N1-2 Czerpnia ścienna DN200mm szt. 1 Ventia 2. N1-3 Rura spiro Ø200 mb 2 Ventia 3. N1-4 Redukcja symetryczna Ø200/Ø160mm szt. 1 Ventia 4. N1-5 Rura spiro Ø160 mb 1,5 Ventia

11 5. N1-6 Kolano tłoczone Ø160mm 90 o szt. 2 Ventia 6. N1-7 Tłumik CW-S 520 szt. 1 Ventia 7. N1-8 Rura spiro Ø160 mb. 3 Ventia 8. N1-10 Kolano tłoczone Ø160mm 90 o szt. 2 Ventia 9. N2-1 Anemostat wywiewny REGA DVSP-125 szt. 8 Ventia 10. N2-1 Puszka rozprężna 1x90/125 szt. 8 Smarflex 11. N2-2 Kolano tłoczone Ø160mm 90 o szt. 1 Ventia 12. N2-3 Skrzynka rozdzielcza 160-6x90 szt. 1 Smarflex 13. N2-4 Kanał Smartflex Ø 90 mb. 50 Smarflex Lista części instalacja wywiewna 1. W1-1 Wyrzutnia ścienna Ø200mm szt. 1 Ventia 2. W1-2 Rura spiro Ø200 mb. 2 Ventia 3. W1-3 Redukcja symetryczna Ø200/Ø160mm szt. 1 Ventia 4. W1-4 Rura spiro Ø160 mb. 4,5 Ventia 5. W1-5 Kolano tłoczone Ø160mm 90 o szt. 1 Ventia 6. W1-6 Rura spiro Ø160 mb 2 Ventia 6. W1-7 Tłumik CW-S 520 szt. 1 Ventia 7. W1-8 Kolano tłoczone Ø160mm 90 o szt. 1 Ventia 8. W2-1 Anemostat wywiewny REGA DVSP-125 szt. 8 Ventia 9. W2-1 Puszka rozprężna 1x90/125 szt. 8 Smarflex 10. W2-2 Kolano tłoczone Ø160mm 90 o szt. 1 Ventia 11. W2-3 Skrzynka rozdzielcza 160-6x90 szt. 1 Smarflex 12. W2-4 Kanał Smartflex Ø 90 mb. 50 Smarflex W zestawieniu nie ujęto elementów montażowych takich jak uchwyty mocujące, taśmy, kołki, złączki, nyple, uszczelki, izolacja itp.

12 IV. CZĘŚĆ RYSUNKOWA RYS. NR S1 RZUT PARTERU anemostaty, skala 1:100

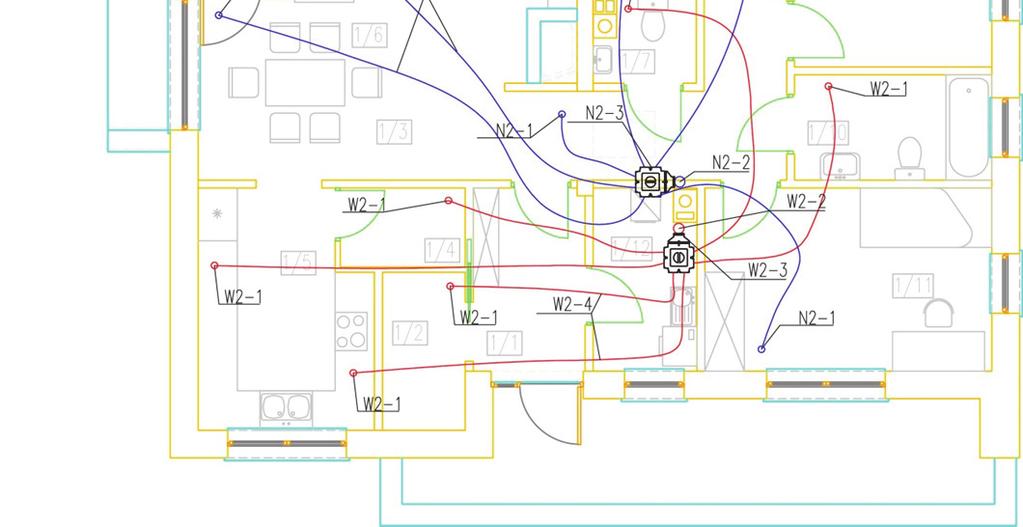

13 RYS. NR S2 RZUT PARTERU przewody wentylacyjne, skala 1:100 Opracowanie: Inst. sanitarne: inż. Krzysztof Deniszewski
