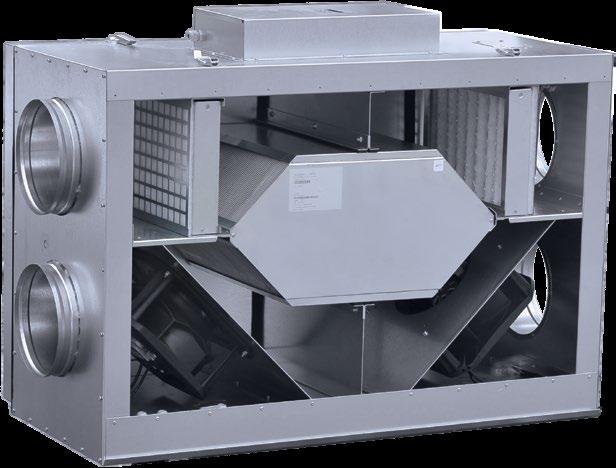

2 Inwestycja w energooszczędność to najniższe koszty eksploatacji Rekuperator HX z przeciwprądowym wymiennikiem ciepła Rekuperator aerorec HX wykorzystuje do odzysku ciepła aluminiowy przeciwprądowy wymiennik ciepła o szerokości 400 mm, gwarantuje uzyskanie doskonałej wydajności cieplnej urządzenia przy zachowaniu umiarkowanych oporów przepływu powietrza. Inteligentny system zabezpieczenia przed zamarzaniem wymiennika ciepła gwarantuje uzyskanie kompromisu pomiędzy kosztami eksploatacji centrali wentylacyjnej, a wielkością odzysku ciepła. Wymiary centrali HX Wysoka sprawność energetyczna. aerorec to centrala wentylacyjna dedykowana do użytku w do mach jednorodzinnych, których mieszkańcy oczekują dużej sprawności energetycznej urządzenia, niskiego poboru energii elektrycznej, cichej pracy oraz niezawodności charakteryzującej się długim i bezawaryjnym działaniem. Najwyższej jakości podzespoły. Wykorzystanie najlepszych dostępnych podzespołów, takich jak energo oszczędne wentylatory, efektywny przeciwprądowy wymiennik ciepła, sztywna i starannie ocieplona obudowa, pozwoliło na stworzenie urządzenia o najwyższej jakości. Rekuperator wyposażony jest w filtry powietrza nawiewanego oraz wywiewanego, dodatkowo chronione łatwymi w czyszczeniu filtrami wstępnymi, które wydłużają żywotność filtrów zasadniczych. Izolacja cieplna. Rekuperator aerorec wykonany jest z wysokogatunkowej ocynkowanej stali, skutecznie zabezpieczonej przed działaniem korozji. W celu wyeliminowania ryzyka powstawania wibracji, do jego budowy wykorzystano sztywne blachy o grubości odpowiednio 0,7 i mm, dzięki czemu urządzenie działa cicho i stabilnie. Wszystkie ściany centrali wentylacyjnej zostały ocieplone wełną mineralną o grubości 50 mm. Urządzenie może więc być montowane na nieocieplonym poddaszu budynku bez ryzyka strat ciepła do otoczenia. Elementy jednostki Energooszczędne wentylatory Aluminiowy wymiennik ciepła Heatex Inteligentne zabezpieczenia przed zamarzaniem

3 Rekuperator VX z krzyżowym wymiennikiem ciepła Wymiary centrali VX 670 Wymienniki krzyżowe stosowane w rekuperatorach VX stawiają niskie opory przepływu powietrza, dzięki czemu mogą one współpracować z wentylatorami o niewielkim zapotrzebowaniu na energię elektryczną. Zastosowane wymienniki ciepła posiadają bardzo dużą powierzchnię wymiany, dzięki czemu uzyskana cieplna sprawność odzysku dochodzi aż do 80%. Wyposażenie dodatkowe. Dostępne opcje dodatkowe dla wszystkich rekuperatorów aerorec zwię kszą komfort mieszkania. Pozwalają na zintegrowanie rekuperatora z okapem kuchennym, który automatycznie włącza centrale wentylacyjną w tryb intensywnego przewietrzenia na czas gotowania lub na połączenia z systemem alarmowym domu, który przełączy rekuperator w tryb niskiego poboru energii pod nieobecność domowników. Inteligentne sterowanie. Elektroniczny sterownik rekuperatora wyposażony w duży i czytelny wyświetlacz pozawala na programowanie wydajności wentylacji w cyklu tygodniowym, niezależnie zachowując możliwość manualnego sterowania centralą. Zabezpieczenie przed zamarzaniem. Wymiennik ciepła zastosowany w rekuperatorze pozwala na odzyskanie energii cieplnej z powietrza wywiewanego z domu i przekazanie jej do powietrza nawiewanego z zewnątrz. Sterownik znajdujący się wewnątrz centrali wykorzystuje dwa czujniki do kontroli temperatury powietrza zasysanego z zewnątrz i powietrza nawiewanego do pomieszczeń. Inteligenty układ mikroprocesorowy analizuje rozkład temperatur w rekuperatorze i w wymaganej chwili włącza grzałkę zabezpieczającą przed zamarzaniem wymiennika ciepła. Opcjonalnie centrala może być wyposażona we wtórną grzałkę komfortu cieplnego dogrzewającą powietrze nawiewane do pomieszczeń. Elementy jednostki Automatyka sterująca Osłona filtra wstępnego Wewnętrzna elektronika sterująca, komunikacją z urządzeniami zewnętrznymi wer. 0/00/06

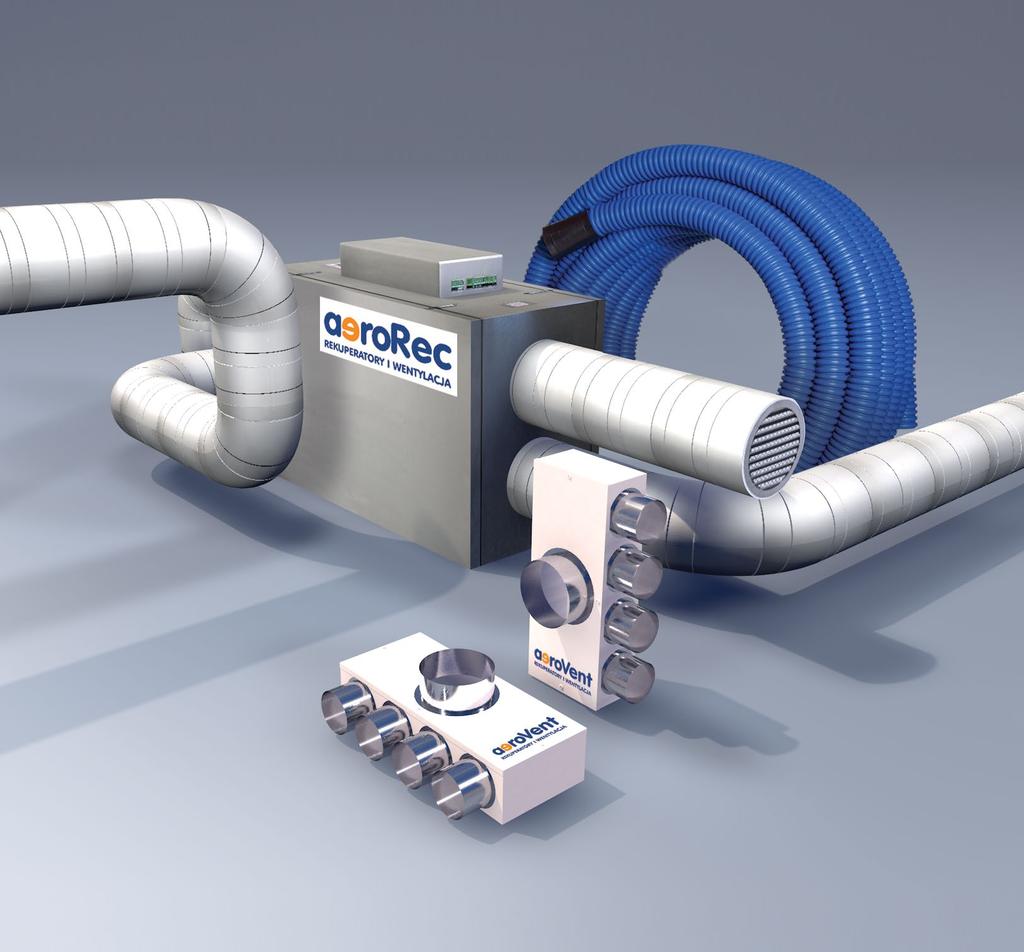

4 aerovent to kompletny system wentylacji do domów jednorodzinnych. System został tak zaprojektowany, aby wszystkie elementy składowe tworzyły spójną całość, gwarantując efektywność działania i zauważalną oszczędność energii. Kompletny system wentylacji, to nie tylko rekuperator, ale również system kanałów wentylacyjnych i rozdzielaczy powietrza. Europejski rodowód Wszystkie materiały i podzespoły użyte do produkcji systemu aerovent pochodzą od europejskich dostawców. Centrale rekuperacyjne są produkowane w Polsce, zamontowane są w nich energooszczędne wentylatory firmy EBM, metalowe wymienniki ciepła Heatex oraz automatyka specjalnie zaprojektowana do sterowania urządzeniem. Metalowe rozdzielacze i skrzynki rozprężne do nawiewników są dostępne w czternastu różnych typach, w wersjach kątowych i prostych, co pozwala na ich łatwe zaprojektowanie i zamontowanie w każdym rodzaju budynku. Dwuwarstwowe giętkie kanały wentylacyjne z wewnętrzną powłoką pokrytą jonami srebra, gwarantują bezpieczeństwo higieniczne i doskonałe właściwości akustyczne całego systemu. Specyfikacja i ceny rekuperatorów Opis VX 400 VX 700 HX 400 HX 650 Numer katalogowy AEROREC VX400 AEROREC VX700 AEROREC HX400 AEROREC HX650 Rodzaj wymiennika krzyżowy krzyżowy przeciwprądowy przeciwprądowy Wydajność [m /h] Spręż dyspozycyjny [Pa] Maksymalny spręż dyspozycyjny [Pa] Nagrzewnica wstępna odmrażania [kw] 0,9 0,9 0,9 0,9 Maksymalna moc wentylatorów [W/przy obr.] 0/400 40/950 0/400 40/950 Maksymalna sprawność cieplna 80% 80% 84% 84% Moc odzysku ciepła [kw] 4,6 6,7 5,0 7,4 Masa własna [kg] 5 5 Gwarancja lata lata lata lata 87,- 07,- 9867,- 687,- Obliczenia sprawności cieplnej rekuperatorów podano dla zrównoważonych strumieni powietrza w temperaturze odpowiednio -0/0 O C i wilgotności względnej 00/55%. Przykłady montażu skrzynek rozprężnych i nawiewników Skrzynka rozprężna z zamontowanym nawiewnikiem Skrzynka rozprężna z przedłużonym podejściem i zamont. nawiewnikiem Rura inst. Spiro o dow. długości Montaż nawiewnika bezpośrednio do skrzynki rozprężnej ze skróconym podejściem o powiększonej średnicy (model Z). Zastosowanie: montaż nad stropem lekkim, np. z płyt gipsowo-kartonowych Montaż nawiewnika bezpośrednio do skrzynki rozprężnej z przedłużonym podejściem (model L). Zastosowanie: montaż na stropie ciężkim Montaż nawiewnika do skrzynki rozprężnej (model W) przy wykorzystaniu rury inst. Spiro o dowolnej długości. Zastosowanie: montaż na stropie ciężkim. 4 06

5 Elementy instalacji Skrzynki rozprężne Opis Typ W x75x do podłączenia do rury instalacyjnej Spiro Kod: W075,4 Redukcja Redukcja Redukcja Typ Z x75x do podłączenia bezpośrednio z anemostatem Kod: Z075 Trójnik Trójnik Trójnik Kolano O Kolano O Kolano O 4 Kolano O Kolano O Kolano O 5 Nypel Nypel Nypel 6 Mufa Mufa Mufa 7 Typ L x75x do podłączenia bezpośrednio z anemostatem Kod: L075,4 7,00 Typ W x75x do podłączenia do rury instalacyjnej Spiro Kod: W075 46,98 5 Typ Z x75x do podłączenia bezpośrednio z anemostatem Kod: Z075 46,98 6 Typ L x75x do podłączenia bezpośrednio z anemostatem Kod: L075 5,00 7 Typ W x75x do podłączenia do rury instalacyjnej Spiro Kod: W075 49,98 4 Rozdzielacze kątowe,6 0,0,99,88,78 8, ,7 46,69, ,69,7,4 N N N,0, 6, M M M,0, 6, Czerpnia/wyrzutnia ścienna WS 77,4 Średnica [mm] Typ 8x75x, średnica podłączenia mm Kod: K ,87 75/64 50 mb Rura wentylacyjna ,69/m Typ 0x75x, śr. podł. mm Kod: K0075 7,0 75/64 5,00 Typ 0x75x, śr. podł. mm Kod: K ,49 Uszczelka do rury went. URD007 4 wywiewny AWM 5,00 5 nawiewny ANM 5, Zaślepka do rozdzielaczy ZR50 5,00 759, Typ 8x75x, średnica podłączenia mm Kod: P ,87 Typ 0x75x, śr. podł. mm Kod: P0075 7,0 Typ 0x75x, śr. podł. mm Kod: P ,49 Typ x75x, średnica podłączenia mm Kod: P , Typ 4x75x, średnica podłączenia mm Kod: P ,00 0 0,00/ m 0,00/ m 40,00/ m Opis / kod Rura inst. Spiro SP00 SP00 SP00 Opis Rozdzielacze proste Opis / kod Typ x75x, średnica podłączenia mm Kod: K075 Nr kat. Opis / średnica Akcesoria 7 400x0x50 00x0x x0 00x0 Filtr powietrza HX F0 Filtr powietrza VX F00 Wstępna włóknina filtracyjna WWF00 (do HX) WWF00 (do VX) Przepustnica Inno RPINNO Przepustnica PR0 PR0 PR0 75,00 68,00 5,00 49,00 74,00 88,00 95,00 wer. 0/00/06 5

6 Wymiary montażowe Skrzynki rozprężne x75x (Z075, W075, L075) Z W L Rozdzielacz kątowy 0x75x (K0075) Ø 65 Ø 65 Ø Ø 0 65 Ø Rozdzielacz kątowy x75x (K075) Ø 6 8 Ø Ø 4 Ø 6 Skrzynki rozprężne x75x (Z075, W075, L075) Z W L 8 Rozdzielacz kątowy 0x75x (K0075) Ø 6 8 Ø Ø Ø 6 Skrzynka rozprężna x75x (W075) Ø Rozdzielacz kątowy 8x75x (K08075)

7 Rozdzielacz prosty 8x75x (P08075) Rozdzielacz prosty x75x (P075) Widok z boku Ø Ø Rozdzielacz prosty 0x75x (P0075) Rozdzielacz prosty 4x75x (P4075) 75 Ø Rozdzielacz prosty 0x75x (P0075) (AWM i ANM) 55 Ø Ø Ø Ø Czerpnia/wyrzutnia (WS) Widok z boku Ø Ø wer. 0/00/06 7

8 Przykład instalacji systemu wentylacji z rekuperacją Pokój x75x Łazienka mała Wyciąg x75x Sypialnia x75x Kuchnia Wyciąg x75x Wyrzutnia powietrza Pokój x75x Czerpnia powietrza Pokój x75x Salon x75x ( ) Łazienka duża Wyciąg x75x Ideą zastosowania rekuperatora jest kontrolowana wymiana powietrza, wywiew zużytego oraz nawiew świeżego z jednoczesnym odzyskiem energii zawartej w powietrzu wywiewanym. Świeże powietrze powinno być dostarczane do pomieszczeń pobytu dziennego (pokoje oraz sypialnie) natomiast usuwane z pomieszczeń, w których jest to wymagane: kuchni i łazienek. Sercem całej instalacji jest centrala wentylacyjna z wymiennikiem do odzysku ciepła rekuperator. Do rekuperatora doprowadzone jest świeże powietrze, które pobierane jest z zewnątrz poprzez czerpnię powietrza. Natomiast za usuwanie powietrza wywiewanego odpowiada przewód wylotowy oraz wyrzutnia. Powietrze zewnętrzne zostaje podgrzane w wymienniku ciepła oraz przefiltrowane. Masz Pytania? to dostawca systemów rekuperacji do domów jednorodzinnych, jest producentem rekuperatorów aerorec oraz systemu wentylacji aerovent, której zastosowanie pozwala na szybkie i bezpieczne rozprowadzenie instalacji nawiewno wywiewnej. y oferowane przez sprzedawane są tylko w ogólnopolskiej sieci dystrybucji. prowadzi wsparcie sprzedaży swoich partnerów handlowych, organizuje szkolenia, wykonuje projekty instalacji wentylacyjnych. Niniejszy cennik nie jest ofertą handlową, zawiera detaliczne ceny netto w zł. Firma zastrzega sobie prawo do błędów w cenniku oraz prawo do jego zmiany bez powiadomienia. Dane dystrybutora: ul. Tomaszowska Warszawa wer. 0/00/06
