2 Założenia wentylacji mechanicznej w domach jednorodzinnych 1. Wstęp Wentylacja to kontrolowana wymiana powietrza w budynku. Jest konieczna dla zapewnienia jego odpowiedniej jakości. Obecność czystego powietrza jest nieocenionym walorem komfortu, tak ważnym dla zapewnienia dobrego samopoczucia dla mieszkańców domu. W celu zapewnienia prawidłowej wentylacji należy w sposób ciągły dostarczać świeże powietrze do pomieszczeń, w których przebywają ludzie, a jednocześnie w tej samej ilości wywiewać je z pomieszczeń, z których intuicyjnie chciałoby się je usunąć. Powietrze należy więc nawiewać do sypialni i salonów, a wywiewać z łazienek, kuchni, garderób, przedsionków i przedpokojów. Ilość powietrza wentylacyjnego to ilość powietrza nawiewanego do domu. Jego wielkość podaje się w m³/h. Obliczenie ilości powietrza wentylacyjnego wynika z kubatury budynku, liczby mieszkańców oraz z przeznaczenia pomieszczeń w których projektujemy wentylację. Ilości powietrza wentylacyjnego dla pomieszczeń mieszkalnych określa norma PN-83/B-03430, która zawiera wytyczne do obliczenia ilości powietrza wentylacyjnego. Norma ta została opracowana dla budynków użyteczności publicznej i zamieszkania zbiorowego. 2. Opis systemu wentylacyjnego Viteco System Viteco został zaprojektowany tak, aby sprostać oczekiwaniom użytkowników, dla których oprócz czystości powietrza i oszczędności kosztów, znaczenie ma również cicha praca instalacji. System Viteco to specjalnie dobrane elementy, które sprawiają, że pracująca instalacja nie generuje nadmiernego hałasu w budynku. Przy ich projektowaniu położono szczególny nacisk na skuteczne wyciszenie instalacji. Rekuperator Viteco posiada specjalną podwójną obudowę, wypełnioną materiałem tłumiącym. Połączenia elementów nawiewnych realizowane są przewodami elastycznymi, których budowa pozwala na tłumienie dźwięku, a skrzynki rozprężne montowane przed anemostatami zmniejszają prędkość powietrza, redukując do minimum hałas wywoływany pracą instalacji. System Viteco zapewnia dostarczenie do pomieszczeń świeżego powietrza z jak najwyższą sprawnością odzysku energii z powietrza z pomieszczeń wywiewanych. Dzięki swojej konstrukcji system pracuje w sposób niemal niesłyszalny dla użytkownika. Rekuperator Viteco Króciec nawiewowy O200 Króciec wywiewowy O200 Pokrywa ukladu sterującego Filtr z włókniną wstępną Nagrzewnica wstępna Filtr z włókniną wstępną Króciec czerpny O200 Króciec wyrzutowy O Wentylator Wymiennik ciepła

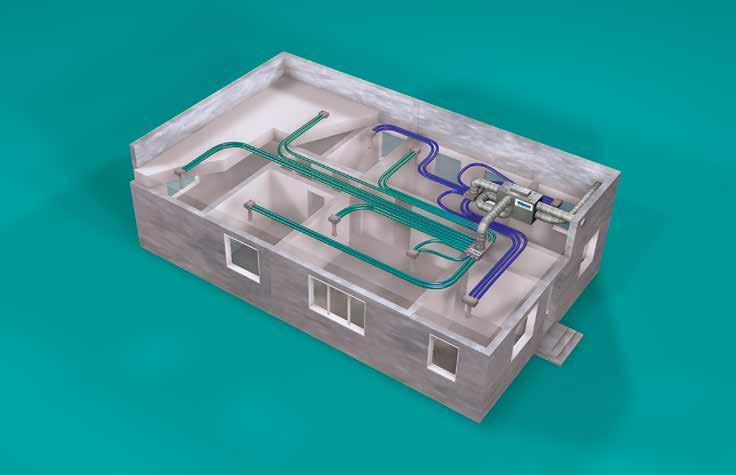

3 3. Elementy systemu Głównym elementem całej instalacji jest centrala wentylacyjna z wymiennikiem do odzysku ciepła rekuperator Viteco 1. Rekuperator Viteco Ideą zastosowania rekuperatora jest kontrolowana wymiana powietrza: wywiew zużytego oraz nawiew świeżego z jednoczesnym odzyskiem energii zawartej w powietrzu wywiewanym. Świeże powietrze powinno być dostarczane do pomieszczeń czystych (pokoje oraz sypialnie), natomiast usuwane z pomieszczeń, w których jest to wymagane: kuchnia, łazienki, WC, garderoby itp. Rekuperator posiada wbudowany wymiennik krzyżowy lub przeciwprądowy. Zaletą wymienników zastosowanych w rekuperatorach Viteco jest gęstość rozmieszczenia aluminiowych kulis, które wpływają na najwyższą sprawność cieplną urządzenia. Do rekuperatora doprowadzone jest świeże powietrze, które zasysane jest z zewnątrz poprzez czerpnię powietrza 2. Powietrze wywiewane jest z budynku przy wykorzystaniu przewodu wylotowego oraz wyrzutni powietrza 3. Zaleca się, aby połączenie rekuperatora z czerpnią i wyrzutnią było realizowane za pomocą elementów metalowych o średnicy Ø200 Powietrze zewnętrzne, które trafia do rekuperatora, zostaje w nim podgrzane powietrzem usuwanym z budynku w wymienniku ciepła oraz oczyszczone na zamontowanych filtrach, a następnie doprowadzone do instalacji nawiewnej. Od strony instalacji wewnętrznej znajdują się rozdzielacze powietrza zarówno na przewodzie nawiewnym, jak i wywiewnym. Rozdzielacze posiadają jedno wejście o średnicy Ø160 lub Ø200 do podłączenia rór wentylacyjnych oraz od 8 do 14 wyjść dostosowanych do średnicy przewodu elastycznego Viteco Ø75 mm. Przewodami Viteco łączy się rozdzielacz ze skrzynkami rozprężnymi podłączonymi odpowiednio do elementów nawiewnych (anemostaty Viteco 125AN) bądź wywiewnych (anemostaty Viteco 125AW). Skrzynki rozprężne, które posiadają jedno wejście łączące z anemostatem (Ø125) oraz odpowiednio 1, 2 lub 3 wejścia dla przewodów elastycznych Ø75. Przewody Viteco Elastyczne przewody Viteco mają za zadanie połączenie elementów nawiewnych oraz wywiewnych z rozdzielaczami przy rekuperatorze. Średnica zewnętrzna przewodów to zaledwie 75 mm, co sprawia, że bez większego problemu można ukryć je w elementach konstrukcyjnych budynku. Przewód jest karbowany, co pozwala na jego elastyczne układanie i swobodne prowadzenie bez konieczności montażu dodatkowych kształtek. Karbowana struktura nie wpływa na zwiększenie oporów przepływu powietrza, ponieważ od wewnątrz rura wyłożona jest specjalną gładką powłoką, która zmniejsza współczynnik tarcia, a dodatkowo wpływa na tłumienie hałasu. Zastosowana powłoka posiada również właściwości antybakteryjne oraz antystatyczne, dzięki czemu zapewnione są higieniczne warunki pracy całej instalacji. Przykład instalacji systemu wentylacji z rekuperacją Pokój 3 Łazienka mała Wyciąg Sypialnia 1 Kuchnia Wyciąg 3x75x125 Wyrzutnia powietrza 3 Pokój 2 Czerpnia powietrza 2 Pokój 1 Salon (2 szt.) Łazienka duża Wyciąg 3x75x125

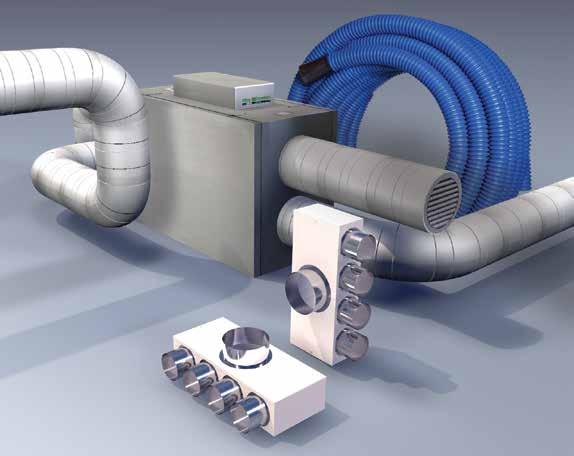

4 Rozdzielacze Do połączenia centrali wentylacyjnej z siecią przewodów elastycznych stosuje się skrzynki rozdzielaczowe, potocznie zwane rozdzielaczami, których zadaniem jest rozdział powietrza do poszczególnych elementów nawiewnych i wywiewnych. Skrzynki są uniwersalne i nadają się do zastosowania w dowolnych konfiguracjach. Rozdzielacze przygotowane są w dwóch wariantach: kątowe (rys. A) lub proste (rys. B). Kątowe nadają się do całkowitego ukrycia w posadzce, natomiast proste są bardzo wygodne podczas montażu skrzynek w pomieszczeniach technicznych lub przy rozprowadzeniu instalacji na nieużytkowym poddaszu. Skrzynki wykonywane są w wersjach z różną ilością wyjść tak aby można było dostosować je do indywidualnych wymagań architektury budynku. A. Rozdzielacz kątowy 10x75x200 B. Rozdzielacz prosty 10x75x200 niki oraz wywiewniki niki oraz wywiewniki systemu Viteco występują w średnicy 125 mm. Ich konstrukcja pozwala na regulowanie wielkości strumienia powietrza, co ma zastosowanie w regulacji i zbilansowaniu instalacji. Anemostaty wykonane są z wysokiej jakości materiału, co przekłada się na ich estetyczny wygląd w pomieszczeniu, w którym są zamontowane. W systemie Viteco występują anemostaty w dwóch wersjach: nawiewnej (125AN rys. C) oraz wywiewnej (125AW rys. D). C. Anemostat nawiewny 125AN D. Anemostat wywiewny 125AW Podsumowując System Viteco to system instalacyjny współpracujący z rekuperatorami Viteco. W skład systemu wchodzą przewody elastyczne, skrzynki rozdzielające i rozprężne oraz nawiewniki i wywiewniki. Powietrze z rekuperatora dystrybuowane jest do poszczególnych pomieszczeń przez system rozdzielaczy i przewodów elastycznych. Rura wentylacyjna Przykłady montażu skrzynek rozprężnych i nawiewników Skrzynka rozprężna z zamontowanym nawiewnikiem Anemostat Skrzynka rozprężna z przedłużonym podejściem i zamont. nawiewnikiem Rura instalacyjna o dow. długości Anemostat Anemostat Montaż nawiewnika bezpośrednio do skrzynki rozprężnej ze skróconym podejściem o powiększonej średnicy (model Z). Zastosowanie: montaż nad stropem lekkim, np. z płyt gipsowo-kartonowych Montaż nawiewnika bezpośrednio do skrzynki rozprężnej z przedłużonym podejściem (model L). Zastosowanie: montaż na stropie ciężkim Montaż nawiewnika do skrzynki rozprężnej (model W) przy wykorzystaniu rury inst. o dowolnej długości. Zastosowanie: montaż na stropie ciężkim.

5 Instrukcja projektowania instalacji wentylacyjnej Ustalenie wielkości strumieni powietrza dla poszczególnych pomieszczeń oraz dobór wielkości rekuperatora Pierwszym krokiem jest podział pomieszczeń na te, z których powietrze będzie usuwane (kuchnia, łazienka, garderoby, itd.) oraz na te, do których powietrze świeże powietrze będzie nawiewane (sypialnie, salon), a także określenie pomieszczeń, które nie będą objęte wentylacją mechaniczną, np. garaż, kotłownie, pomieszczenia specjalne. Ze względu na charakterystykę pomieszczeń bardzo ważny wpływ na wielkość strumienia będą miały pomieszczenia, z których powietrze jest usuwane. Zaleca się przewidzieć następujące wielkości powietrza wentylacyjnego dla tych pomieszczeń: kuchnia: 70 m³/h łazienka: 50 m ³ /h WC: 30 m³/h garderoba: 15 m³/h spiżarnia: 15 m³/h wiatrołap: 15 m³/h komunikacja: wg uznania m³/h Po zsumowaniu otrzymujemy wielkość strumienia wywiewanego, który jest jednocześnie wymaganą minimalną wielkością strumienia nawiewnego. Strumień nawiewny należy rozdzielić do pomieszczeń, które zostały przydzielone do części nawiewnej, uwzględniając również wytyczne sugerowane w normie PN-83/B-03430, która określa ilość nawiewanego powietrza dla mieszkańca na poziomie 30 m³/h, lecz nie mniej niż 1 wymiana powietrza w pomieszczeniu na godzinę. Lokalizacja centrali wentylacyjnej Lokalizacja centrali wentylacyjnej powinna być bardzo dokładnie przemyślana, tak aby zapewniała jak najlepszą pracę układu oraz wygodę użytkowników. Centrala może być umieszczona w pomieszczeniach technicznych, w piwnicy, na poddaszu lub w pomieszczeniach gospodarczych. Należy unikać lokalizacji centrali w pobliżu pomieszczeń sypialnianych. Wybór lokalizacji skrzynek rozdzielaczowych Skrzynki rozdzielaczowe powinny być zlokalizowane jak najbliżej centrali wentylacyjnej. Skrzynki mogą być montowane w posadzce (rozdzielacze kątowe) lub w pomieszczeniu (rozdzielacze proste). Szczególnie wygodne jest ich umiejscowienie na poddaszu, co pozwala łatwo dotrzeć z wentylacją do pomieszczeń na poddaszu użytkowym. Wybór anemostatów i wywiewników niki oraz wywiewniki powinny być zlokalizowane w taki sposób, aby przepływające między nimi powietrze gwarantowało jego wymianę w całym budynku. Anemostaty najlepiej umieszczać jak najdalej od drzwi do pomieszczeń wówczas powietrze będzie przepływało przez największą jego część. Czerpnia oraz wyrzutnia mogą być zamontowane na dowolnej ścianie budynku, z zastrzeżeniem, że czerpnia nie może znajdować się od strony południowej. Odległość czerpni od wyrzutni powinna wynosić minimum 3 metry. Hałas Hałas generowany przez system wentylacji w domu mieszkalnym jest istotnym parametrem oceny komfortu działania całego układu. Projektując rozdział powietrza do poszczególnych pomieszczeń, należy pamiętać o ich przeznaczeniu i ze szczególną uwagą traktować pomieszczenia sypialne, w których użytkownicy domu oczekują skutecznego wytłumienia hałasu, w odróżnieniu od łazienek, kuchni czy pomieszczeń technicznych. Źródła hałasu Istnieją dwa źródła hałasu w instalacji wentylacyjnej. Hałas generowany przez wentylatory rekuperatora oraz hałas generowany przez strumień powietrza przepływający w przewodach wentylacyjnych i nawiewnikach. O ile przewody wentylacyjne Viteco posiadają doskonałe właściwości tłumiące i na kilkumetrowej długości potrafią skutecznie wytłumić hałas wentylatorów, to w przypadku, gdy nawiewniki są niedaleko centrali wentylacyjnej, konieczny może być montaż tłumików na przewodzie nawiewnym tuż za centralą wentylacyjną. W takim przypadku należy zamontować dedykowane tłumiki do rur wentylacyjnych a gdy brak na nie miejsca, można zastosować przewody elastyczne z warstwą izolacji, które również mają doskonałe właściwości tłumiące. Hałas generowany przez przepływający strumień powietrza jest proporcjonalny do jego prędkości. Przy projektowaniu wielkości strumieni powietrza w przewodach wentylacyjnych prowadzających do poszczególnych pomieszczeń nie należy przekraczać prędkości przepływu powietrza ponad 2,5 m/s, co dla przewodów elastycznych o średnicy 75/64 mm daje następujące wielkości przepływów: jeden przewód dla strumieni do wielkości 28 m³/h dwa przewody dla strumieni do wielkości 56 m³/h trzy przewody dla strumieni do wielkości 84 m³/h Natomiast dobierając liczbę przewodów elastycznych do poszczególnych nawiewników, należy uwzględnić przeznaczenie pomieszczeń, tak aby w szczególności w pomieszczeniach sypialnych prędkość powietrza w przewodach doprowadzających powietrze nie przekraczała 2 m/s, co odpowiada wydatkowi ok. 22 m³/h. Ustalenie trasy przewodów Po wybraniu lokalizacji nawiewników i wywiewników oraz skrzynek rozdzielających należy połączyć dane elementy przewodami elastycznymi. Dzięki niewielkim średnicom przewody Viteco mogą zostać ukryte w posadzce, co sprawia, że planowanie trasy przewodów jest bardzo łatwe. Należy jedynie uważać na krzyżowanie się przewodów w posadzce, np. nawiewnego z wywiewnym. Jeżeli rozkład nawiewników i wywiewników wymusza krzyżowanie się przewodów, należy je skrzyżować w technicznej części budynku, najlepiej jak najbliżej centrali wentylacyjnej.

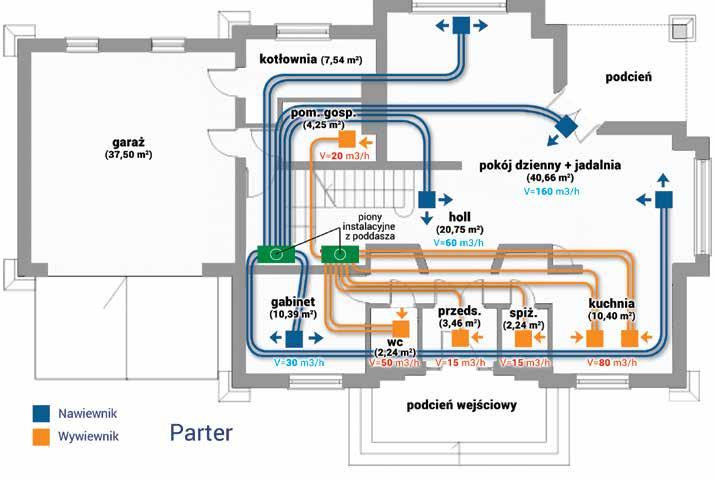

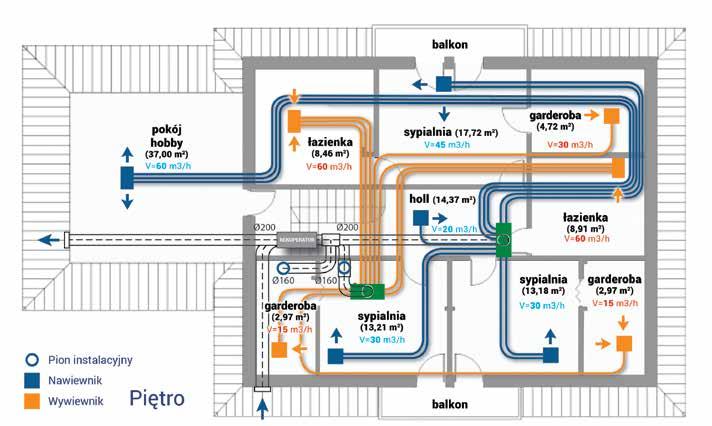

6 Średniej wielkości dom o powierzchni 250 m 2 Rozdział powietrza do pomieszczeń A. Parter Pomieszczenia, do których projektowany jest nawiew powietrza: wspólny pokój dzienny, jadalnia i hol w ilości 4x40 m³/h pokój gabinet 30 m³/h Pomieszczenia, z których projektowany jest wywiew powietrza: kuchnia dwa wywiewniki po 40 m³/h natrysk i wc 50 m³/h przedsionek 15 m³/h spiżarnia 15 m³/h pomieszczenie gospodarcze 20 m³/h Razem dla parteru nawiew 190 m³/h, wywiew 180 m³/h. B. Piętro Pomieszczenia, do których projektowany jest nawiew powietrza: dwie sypialnie po 30 m³/h każda sypialnia duża 45 m³/h hol 20 m³/h pokój hobby 60 m³/h Pomieszczenia, z których projektowany jest wywiew powietrza: dwie łazienki po 60 m³/h dwie garderoby po 15 m³/h Razem dla piętra nawiew 185 m³/h, wywiew 180 m³/h.

7 Maksymalna ilość powietrza wentylacyjnego wynosi 360 m³/h. Dobrano rekuperator model Viteco HX 400, zamontowany w pustce nad poddaszem użytkowym w okolicach klatki schodowej. Rekuperator ma króćce przyłączeniowe 4x200 mm. Od strony nawiewnej i wywiewnej został podłączony rurami wentylacyjnymi do trójników, a następnie zredukowany do średnicy 160 mm, którymi został połączony z odpowiednimi skrzynkami rozprężnymi. Do połączenia skrzynek rozprężnych nad stropem parteru z poddaszem wykorzystano wnękę koło klatki schodowej. Od skrzynek rozprężnych do nawiewników i wywiewników poprowadzono przewody elastyczne Viteco w liczbie odpowiedniej do ilości nawiewanego powietrza. Rekuperator połączono również z wyrzutnią i czerpnią powietrza, wykorzystując przewody metalowe o średnicy 200 mm. Zestawienie materiałów Specyfikacja Nr katalogowy Cena jedn. netto Liczba szt./m Cena razem Rekuperator Viteco HX 400 V1D8HX , ,00 Rura wentylacyjna Ø 75/64 mm V1D , mb 3 330,00 Skrzynka rozprężna 1x75x125 V1D8W , ,00 Skrzynka rozprężna V1D8W , ,00 Skrzynka rozprężna 3x75x125 V1D8W , ,00 Rozdzielacz kątowy 10x75x160 V1D8K , ,00 Kolano 90º Ø 200 mm V1D , ,00 Trójnik Ø mm V1D , ,00 Kolano 90º Ø 160 V1D , ,00 Anemostat nawiewny Ø 125 V1D8125AN 26, ,00 Anemostat wywiewny Ø 125 V1D8125AW 26, ,00 Uszczelka do rury wentylacyjnej V1D8URD , ,40 Zaślepka Ø 75 V1D8ZR75 4,90 2 9,80 Rura wentylacyjna prosta Ø (w odcinkach 1 mb) V1D8WENT.RP , ,00 Rura wentylacyjna prosta Ø (w odcinkach 1 mb) V1D8WENT.RP , ,00 Rura wentylacyjna prosta Ø (w odcinkach 1 mb) V1D8WENT.RP , ,00 Czerpnia/wyrzutnia ścienna Ø 200 V1D8200WS200 66, ,00 Razem zł netto: ,20
