1 wrzesień 2011 PROJEKT BUDOWLANY REMONTU ŚWIETLICY SZKOLNEGO SCHRONISKA MŁODZIEśOWEGO W RADOMIU Lokalizacja: Szkolne Schronisko MłodzieŜowe ul. Limanowskiego 34/40 Radom Inwestor: Szkolne Schronisko MłodzieŜowe ul. Limanowskiego 34/ Radom

2 OPACOWANIE ZAWIERA: OPIS TECHNICZNY CZĘŚĆ GRAFICZNA Rzut parteru - świetlica Rys. Nr 1 Sufit podwieszony Rys. Nr 2 Przekrój pionowy A - A Rys. Nr 3 Detal 1 Rys. Nr 4 Detal 2 - przekrój B - B Rys. Nr 5 Rzut piwnicy Rys. Nr 6 Instalacja elektryczna rzut parteru Rys. Nr 7 Schemat rozdzielni TB Rys. Nr 8 Trasa kabli w piwnicy Rys. Nr 9 2

Nr 4 Detal 2 - przekrój B - B Rys. Nr 5 Rzut piwnicy Rys.

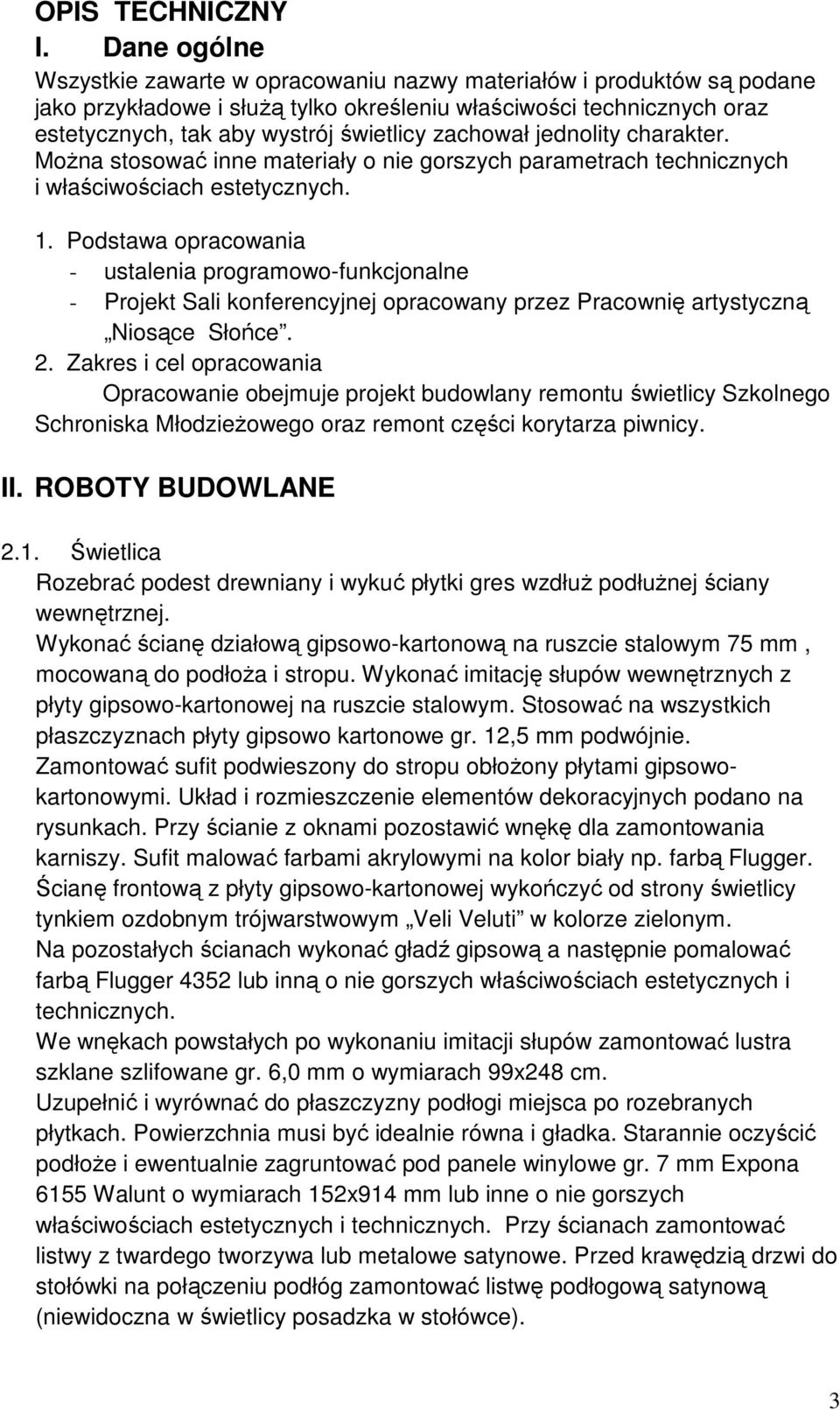

3 OPIS TECHNICZNY I. Dane ogólne Wszystkie zawarte w opracowaniu nazwy materiałów i produktów są podane jako przykładowe i słuŝą tylko określeniu właściwości technicznych oraz estetycznych, tak aby wystrój świetlicy zachował jednolity charakter. MoŜna stosować inne materiały o nie gorszych parametrach technicznych i właściwościach estetycznych. 1. Podstawa opracowania - ustalenia programowo-funkcjonalne - Projekt Sali konferencyjnej opracowany przez Pracownię artystyczną Niosące Słońce. 2. Zakres i cel opracowania Opracowanie obejmuje projekt budowlany remontu świetlicy Szkolnego Schroniska MłodzieŜowego oraz remont części korytarza piwnicy. II. ROBOTY BUDOWLANE 2.1. Świetlica Rozebrać podest drewniany i wykuć płytki gres wzdłuŝ podłuŝnej ściany wewnętrznej. Wykonać ścianę działową gipsowo-kartonową na ruszcie stalowym 75 mm, mocowaną do podłoŝa i stropu. Wykonać imitację słupów wewnętrznych z płyty gipsowo-kartonowej na ruszcie stalowym. Stosować na wszystkich płaszczyznach płyty gipsowo kartonowe gr. 12,5 mm podwójnie. Zamontować sufit podwieszony do stropu obłoŝony płytami gipsowokartonowymi. Układ i rozmieszczenie elementów dekoracyjnych podano na rysunkach. Przy ścianie z oknami pozostawić wnękę dla zamontowania karniszy. Sufit malować farbami akrylowymi na kolor biały np. farbą Flugger. Ścianę frontową z płyty gipsowo-kartonowej wykończyć od strony świetlicy tynkiem ozdobnym trójwarstwowym Veli Veluti w kolorze zielonym. Na pozostałych ścianach wykonać gładź gipsową a następnie pomalować farbą Flugger 4352 lub inną o nie gorszych właściwościach estetycznych i technicznych. We wnękach powstałych po wykonaniu imitacji słupów zamontować lustra szklane szlifowane gr. 6,0 mm o wymiarach 99x248 cm. Uzupełnić i wyrównać do płaszczyzny podłogi miejsca po rozebranych płytkach. Powierzchnia musi być idealnie równa i gładka. Starannie oczyścić podłoŝe i ewentualnie zagruntować pod panele winylowe gr. 7 mm Expona 6155 Walunt o wymiarach 152x914 mm lub inne o nie gorszych właściwościach estetycznych i technicznych. Przy ścianach zamontować listwy z twardego tworzywa lub metalowe satynowe. Przed krawędzią drzwi do stołówki na połączeniu podłóg zamontować listwę podłogową satynową (niewidoczna w świetlicy posadzka w stołówce). 3

zachował jednolity charakter. MoŜna stosować inne materiały o nie gorszych parametrach technicznych i właściwościach estetycznych. 1.

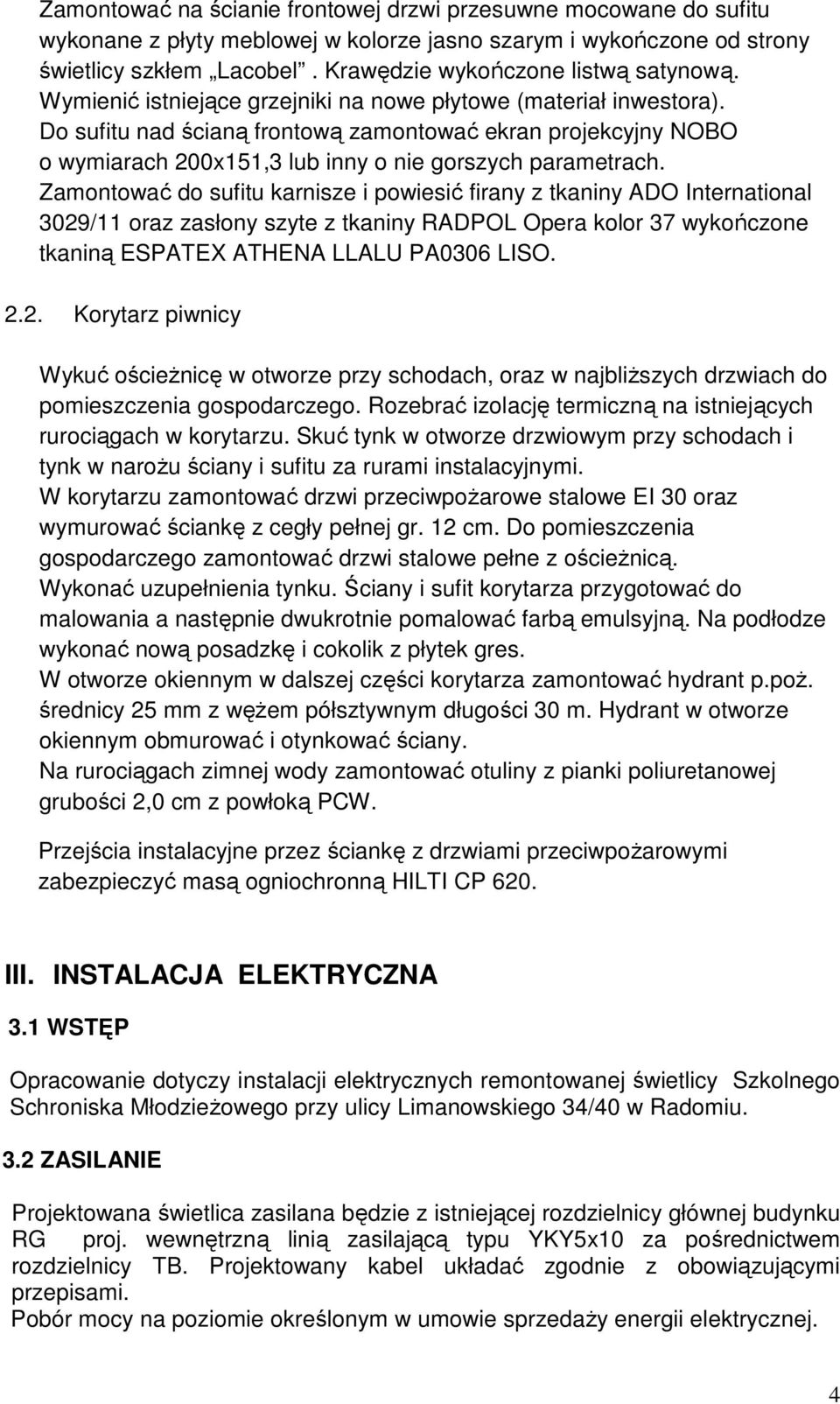

4 Zamontować na ścianie frontowej drzwi przesuwne mocowane do sufitu wykonane z płyty meblowej w kolorze jasno szarym i wykończone od strony świetlicy szkłem Lacobel. Krawędzie wykończone listwą satynową. Wymienić istniejące grzejniki na nowe płytowe (materiał inwestora). Do sufitu nad ścianą frontową zamontować ekran projekcyjny NOBO o wymiarach 200x151,3 lub inny o nie gorszych parametrach. Zamontować do sufitu karnisze i powiesić firany z tkaniny ADO International 3029/11 oraz zasłony szyte z tkaniny RADPOL Opera kolor 37 wykończone tkaniną ESPATEX ATHENA LLALU PA0306 LISO Korytarz piwnicy Wykuć ościeŝnicę w otworze przy schodach, oraz w najbliŝszych drzwiach do pomieszczenia gospodarczego. Rozebrać izolację termiczną na istniejących rurociągach w korytarzu. Skuć tynk w otworze drzwiowym przy schodach i tynk w naroŝu ściany i sufitu za rurami instalacyjnymi. W korytarzu zamontować drzwi przeciwpoŝarowe stalowe EI 30 oraz wymurować ściankę z cegły pełnej gr. 12 cm. Do pomieszczenia gospodarczego zamontować drzwi stalowe pełne z ościeŝnicą. Wykonać uzupełnienia tynku. Ściany i sufit korytarza przygotować do malowania a następnie dwukrotnie pomalować farbą emulsyjną. Na podłodze wykonać nową posadzkę i cokolik z płytek gres. W otworze okiennym w dalszej części korytarza zamontować hydrant p.poŝ. średnicy 25 mm z węŝem półsztywnym długości 30 m. Hydrant w otworze okiennym obmurować i otynkować ściany. Na rurociągach zimnej wody zamontować otuliny z pianki poliuretanowej grubości 2,0 cm z powłoką PCW. Przejścia instalacyjne przez ściankę z drzwiami przeciwpoŝarowymi zabezpieczyć masą ogniochronną HILTI CP 620. III. INSTALACJA ELEKTRYCZNA 3.1 WSTĘP Opracowanie dotyczy instalacji elektrycznych remontowanej świetlicy Szkolnego Schroniska MłodzieŜowego przy ulicy Limanowskiego 34/40 w Radomiu. 3.2 ZASILANIE Projektowana świetlica zasilana będzie z istniejącej rozdzielnicy głównej budynku RG proj. wewnętrzną linią zasilającą typu YKY5x10 za pośrednictwem rozdzielnicy TB. Projektowany kabel układać zgodnie z obowiązującymi przepisami. Pobór mocy na poziomie określonym w umowie sprzedaŝy energii elektrycznej. 4

Do sufitu nad ścianą frontową zamontować ekran projekcyjny NOBO o wymiarach 200x151,3 lub inny o nie gorszych parametrach.

5 3.3 INSTALACJE ELEKTRYCZNE Świetlicę naleŝy oświetlić oprawami świetlówkowymi, halogenowymi i węŝami świetlnymi LED zgodnie z załączonymi rysunkami. Oprawy z modułami oświetlenia awaryjnego oznaczyć paskami Ŝółtego koloru. Obwody oświetleniowe zasilić przewodami 3x1,5mm 2 a obwody gniazd 1- fazowych przewodami YDY 3x2,5 mm 2. Przewody układać pod tynkiem i w kanałach instalacyjnych. W pomieszczeniach wilgotnych naleŝy stosować osprzęt hermetyczny. Na powierzchniach palnych stosować osprzęt hermetyczny dostosowany do montaŝu w tych warunkach. Ponadto naleŝy stosować przewody YDY o napięciu izolacji 750V układane w niepalnych rurkach i kanałach. Projektowany osprzęt montować zgodnie z obowiązującym przepisami i wymaganiami inwestora. Osprzęt powinien być dopuszczony do stosowania w tego rodzaju obiektach i posiadać stosowne certyfikaty. Obwody zabezpieczono wyłącznikami róŝnicowoprądowymi, instalacyjnymi i bezpiecznikami umieszczonymi w rozdzielnicy TB. W piwnicy w związku z montaŝem drzwi p.poŝ. zdemontować oprawę świetlówkową 1x36W i zabudować 2 oprawy świetlówkowe 1x36W IP65. Projektowane oprawy zasilić z istn. obwodu oświetleniowego. Lokalizację opraw i osprzętu dostosować do nowej konfiguracji korytarza. Ponadto w korytarzu naleŝy umieścić oprawy oświetlenia ewakuacyjnego. Istniejące przewody i kable kolidujące z drzwiami p.poŝ. umieścić pod tynkiem lub w nowych kanałach instalacyjnych. 3.4 POMIAR ENERGII Układ pomiarowy pozostanie bez zmian. 3.5 OCHRONA OD PORAśEŃ Ochroną przed dotykiem pośrednim będzie szybkie samoczynne wyłączenie zasilania realizowane przez wyłączniki instalacyjne, róŝnicowoprądowe, oraz bezpieczniki w układzie TN-S. 3.6 OCHRONA PRZED PRZEPIĘCIAMI W rozdzielnicy RG zaleca się zabudować ochronniki klasy B+C. 3.7 POŁĄCZENIA WYRÓWNAWCZE Do szyny GSW przewodem LY25Ŝo naleŝy przyłączyć lokalną szynę wyrównawczą LSW, szynę PE rozdzielnicy TB (poprzez LSW) oraz przewodzące elementy pomieszczenia świetlicy i korytarza. 5

Przewody układać pod tynkiem i w kanałach instalacyjnych. W pomieszczeniach wilgotnych naleŝy stosować osprzęt hermetyczny.
