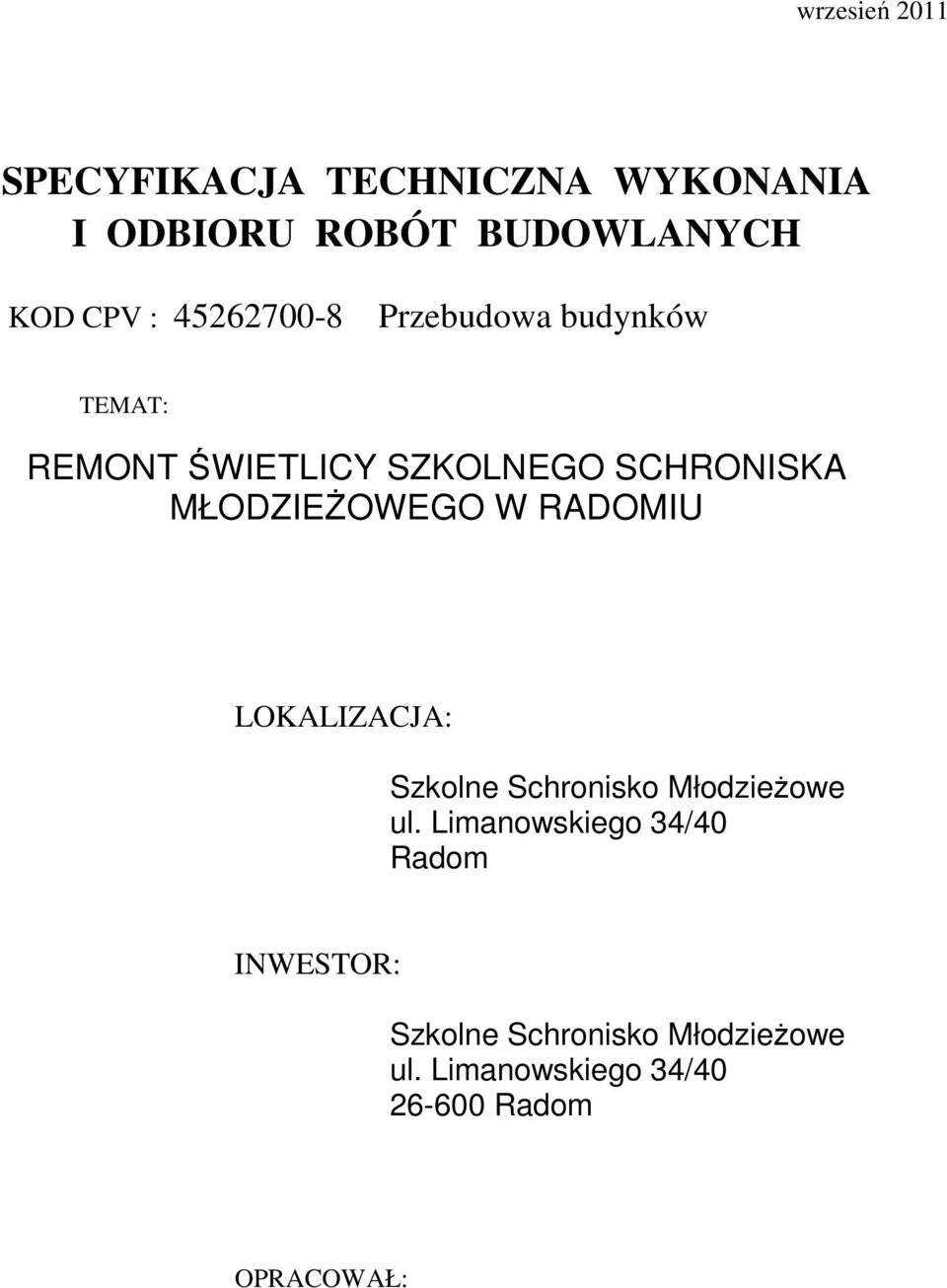

1 wrzesień 2011 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH KOD CPV : Przebudowa budynków TEMAT: REMONT ŚWIETLICY SZKOLNEGO SCHRONISKA MŁODZIEśOWEGO W RADOMIU LOKALIZACJA: Szkolne Schronisko MłodzieŜowe ul. Limanowskiego 34/40 Radom INWESTOR: Szkolne Schronisko MłodzieŜowe ul. Limanowskiego 34/ Radom OPRACOWAŁ:

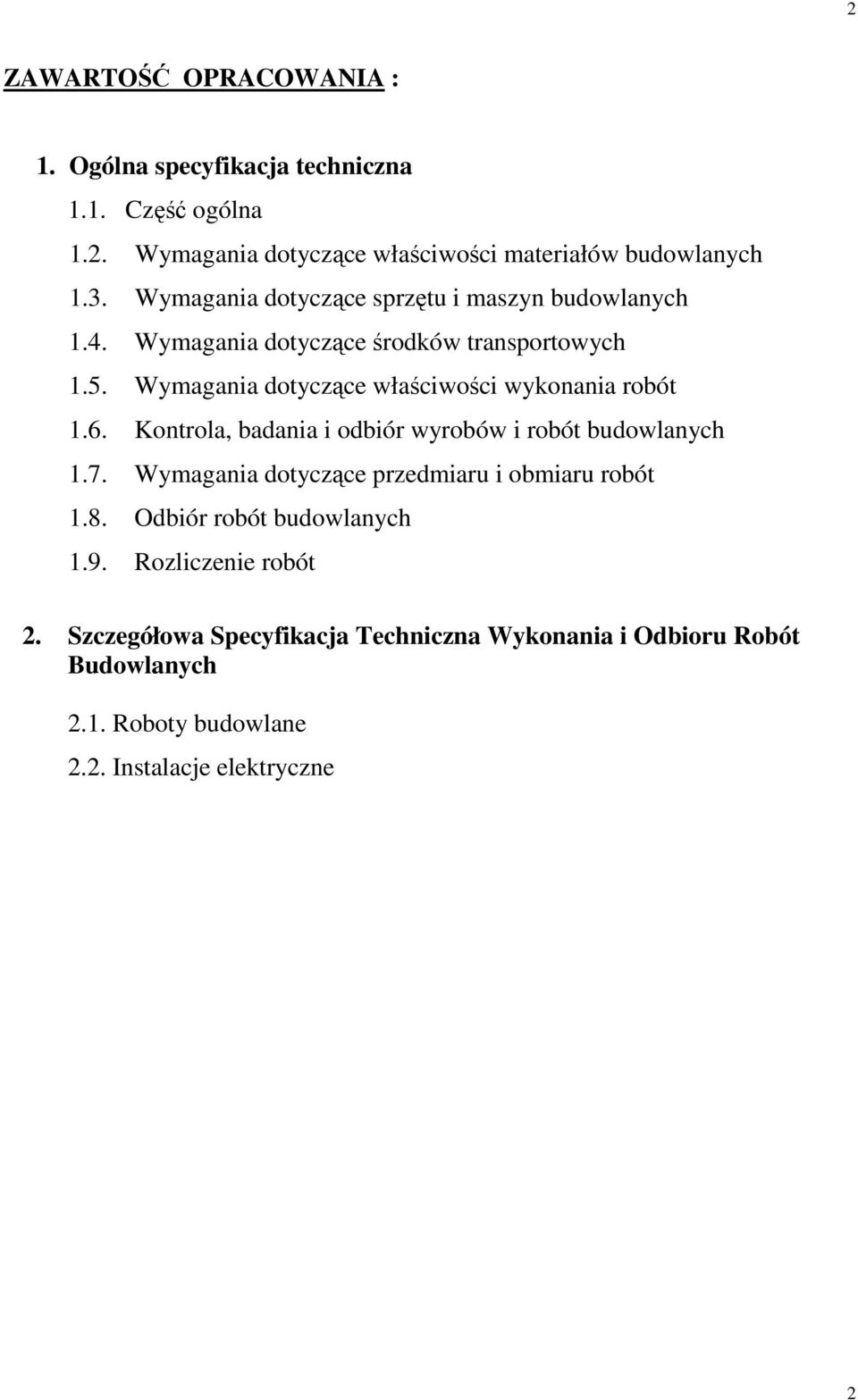

2 2 ZAWARTOŚĆ OPRACOWANIA : 1. Ogólna specyfikacja techniczna 1.1. Część ogólna 1.2. Wymagania dotyczące właściwości materiałów budowlanych 1.3. Wymagania dotyczące sprzętu i maszyn budowlanych 1.4. Wymagania dotyczące środków transportowych 1.5. Wymagania dotyczące właściwości wykonania robót 1.6. Kontrola, badania i odbiór wyrobów i robót budowlanych 1.7. Wymagania dotyczące przedmiaru i obmiaru robót 1.8. Odbiór robót budowlanych 1.9. Rozliczenie robót 2. Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych 2.1. Roboty budowlane 2.2. Instalacje elektryczne 2

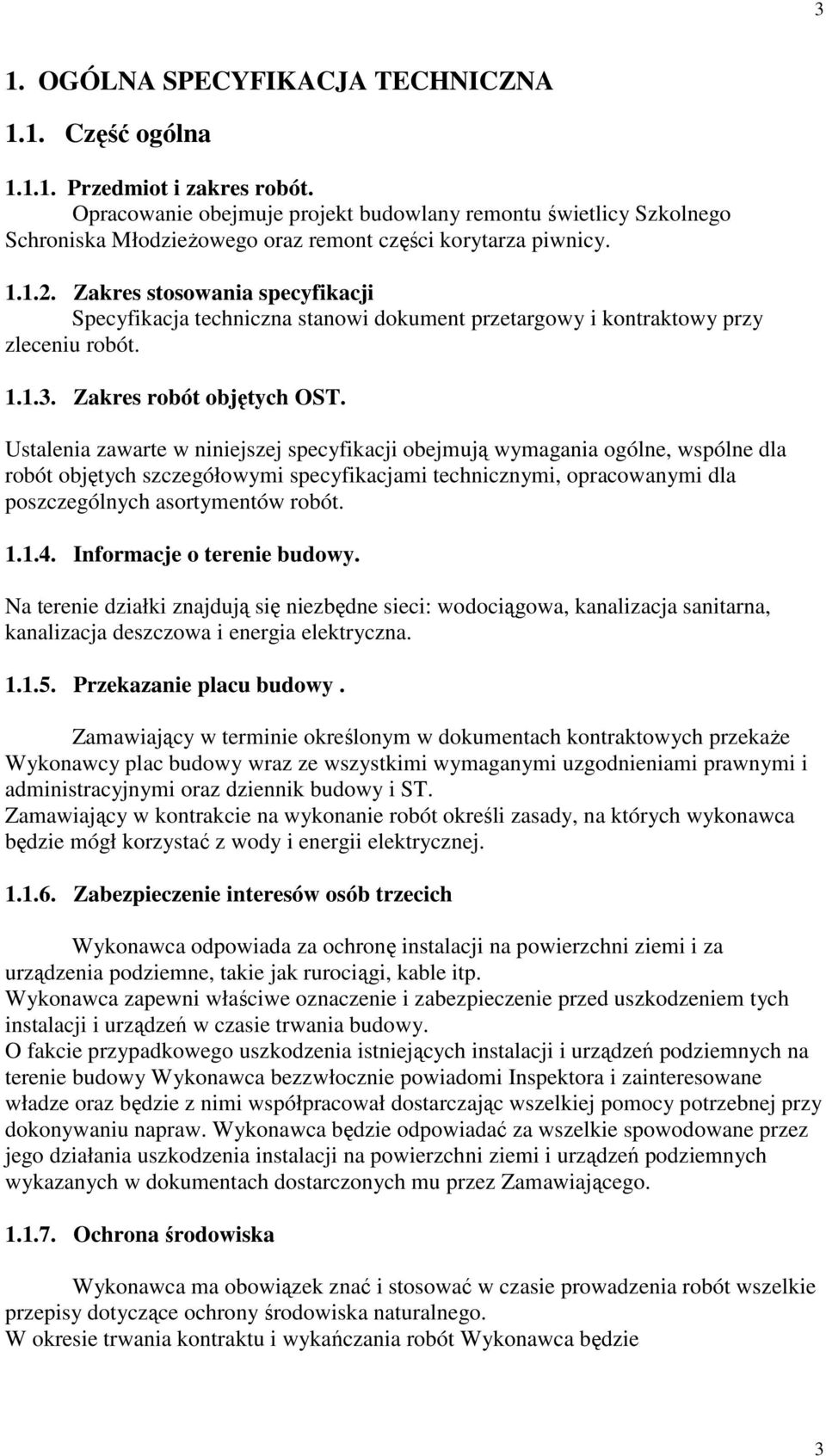

3 3 1. OGÓLNA SPECYFIKACJA TECHNICZNA 1.1. Część ogólna Przedmiot i zakres robót. Opracowanie obejmuje projekt budowlany remontu świetlicy Szkolnego Schroniska MłodzieŜowego oraz remont części korytarza piwnicy Zakres stosowania specyfikacji Specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zleceniu robót Zakres robót objętych OST. Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne, wspólne dla robót objętych szczegółowymi specyfikacjami technicznymi, opracowanymi dla poszczególnych asortymentów robót Informacje o terenie budowy. Na terenie działki znajdują się niezbędne sieci: wodociągowa, kanalizacja sanitarna, kanalizacja deszczowa i energia elektryczna Przekazanie placu budowy. Zamawiający w terminie określonym w dokumentach kontraktowych przekaŝe Wykonawcy plac budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi oraz dziennik budowy i ST. Zamawiający w kontrakcie na wykonanie robót określi zasady, na których wykonawca będzie mógł korzystać z wody i energii elektrycznej Zabezpieczenie interesów osób trzecich Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia istniejących instalacji i urządzeń podziemnych na terenie budowy Wykonawca bezzwłocznie powiadomi Inspektora i zainteresowane władze oraz będzie z nimi współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania kontraktu i wykańczania robót Wykonawca będzie 3

4 4 podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób lub własności społecznej i innych, a wynikających ze skaŝenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania Warunki bezpieczeństwa pracy i ochrona przeciwpoŝarowa. Wykonawca sporządzi Plan bezpieczeństwa i Ochrony Zdrowia. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne, sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie i innych osób. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umownej. Wykonawca będzie przestrzegać przepisów ochrony przeciwpoŝarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpoŝarowy, wymagany przez odpowiednie przepisy na terenie całego placu budowy. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Zabezpieczenie placu budowy. Wykonawca jest zobowiązany do zabezpieczenia i utrzymania placu budowy w okresie trwania realizacji kontraktu, aŝ do zakończenia i odbioru ostatecznego robót. Zabezpieczenie odbywa się przez : oznaczenie przejść, wydzielenie i oznakowanie stref niebezpiecznych, Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę umowną. Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia uŝywane do robót od daty ich rozpoczęcia do daty zakończenia. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego Wymagania dotyczące materiałów budowlanych Wymagania ogólne dotyczące właściwości materiałów i wyrobów Przy wykonywaniu robót budowlanych naleŝy stosować wyroby budowlane o właściwościach uŝytkowych umoŝliwiających prawidłowo wykonanym obiektom budowlanym spełnienie wymagań podstawowych, określonych w art. 5 ust. 1 ustawy Prawo budowlane, oraz być zgodne z Rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz znakowania ich znakiem budowlanym (Dz. U Nr 198 poz. 2041). Cechy materiałów i elementów budowli muszą być jednorodne i wykazywać zgodność z określonymi wymaganiami szczegółowych specyfikacji technicznych, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału 4

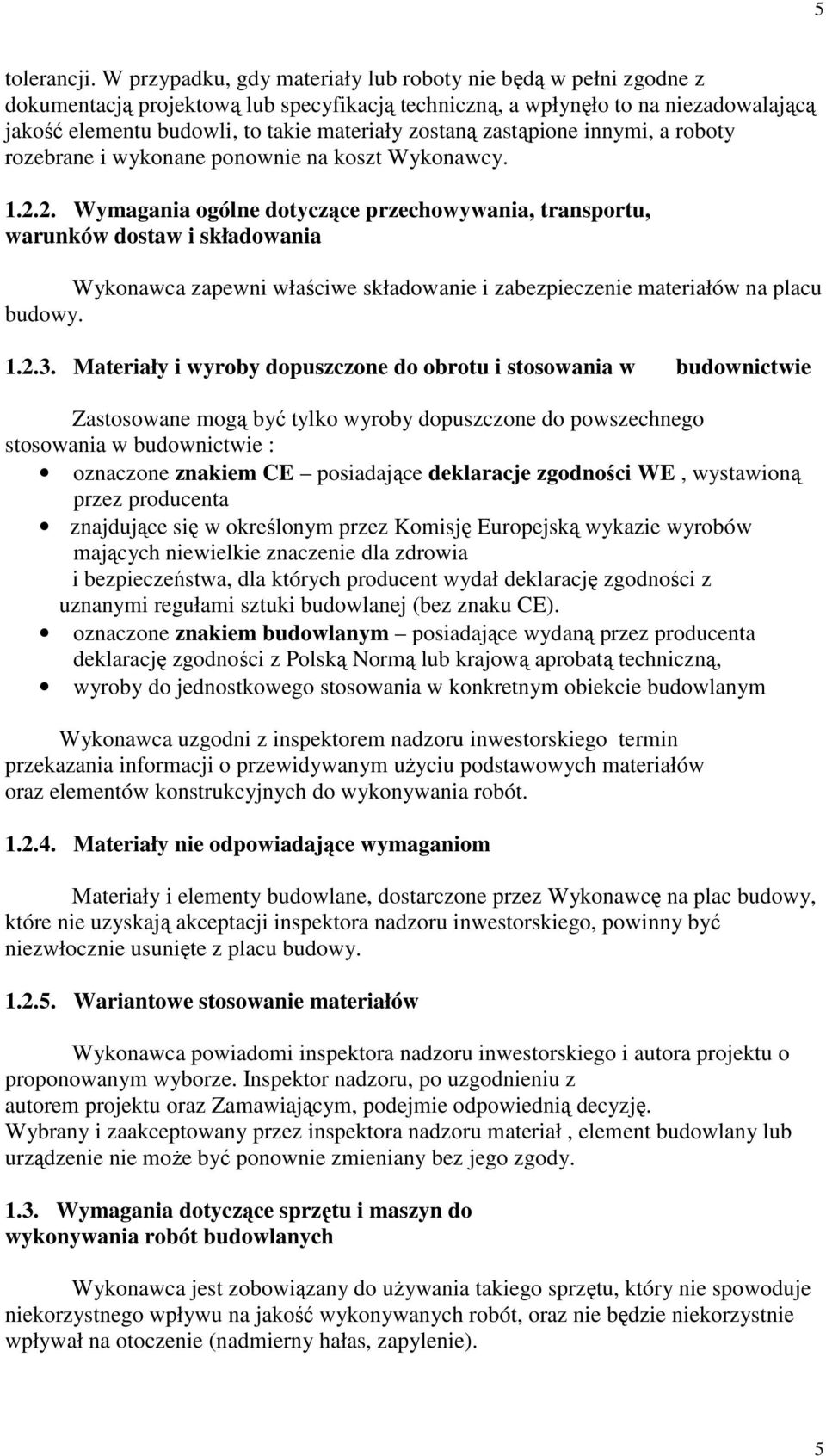

5 5 tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją projektową lub specyfikacją techniczną, a wpłynęło to na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a roboty rozebrane i wykonane ponownie na koszt Wykonawcy Wymagania ogólne dotyczące przechowywania, transportu, warunków dostaw i składowania Wykonawca zapewni właściwe składowanie i zabezpieczenie materiałów na placu budowy Materiały i wyroby dopuszczone do obrotu i stosowania w budownictwie Zastosowane mogą być tylko wyroby dopuszczone do powszechnego stosowania w budownictwie : oznaczone znakiem CE posiadające deklaracje zgodności WE, wystawioną przez producenta znajdujące się w określonym przez Komisję Europejską wykazie wyrobów mających niewielkie znaczenie dla zdrowia i bezpieczeństwa, dla których producent wydał deklarację zgodności z uznanymi regułami sztuki budowlanej (bez znaku CE). oznaczone znakiem budowlanym posiadające wydaną przez producenta deklarację zgodności z Polską Normą lub krajową aprobatą techniczną, wyroby do jednostkowego stosowania w konkretnym obiekcie budowlanym Wykonawca uzgodni z inspektorem nadzoru inwestorskiego termin przekazania informacji o przewidywanym uŝyciu podstawowych materiałów oraz elementów konstrukcyjnych do wykonywania robót Materiały nie odpowiadające wymaganiom Materiały i elementy budowlane, dostarczone przez Wykonawcę na plac budowy, które nie uzyskają akceptacji inspektora nadzoru inwestorskiego, powinny być niezwłocznie usunięte z placu budowy Wariantowe stosowanie materiałów Wykonawca powiadomi inspektora nadzoru inwestorskiego i autora projektu o proponowanym wyborze. Inspektor nadzoru, po uzgodnieniu z autorem projektu oraz Zamawiającym, podejmie odpowiednią decyzję. Wybrany i zaakceptowany przez inspektora nadzoru materiał, element budowlany lub urządzenie nie moŝe być ponownie zmieniany bez jego zgody Wymagania dotyczące sprzętu i maszyn do wykonywania robót budowlanych Wykonawca jest zobowiązany do uŝywania takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, oraz nie będzie niekorzystnie wpływał na otoczenie (nadmierny hałas, zapylenie). 5

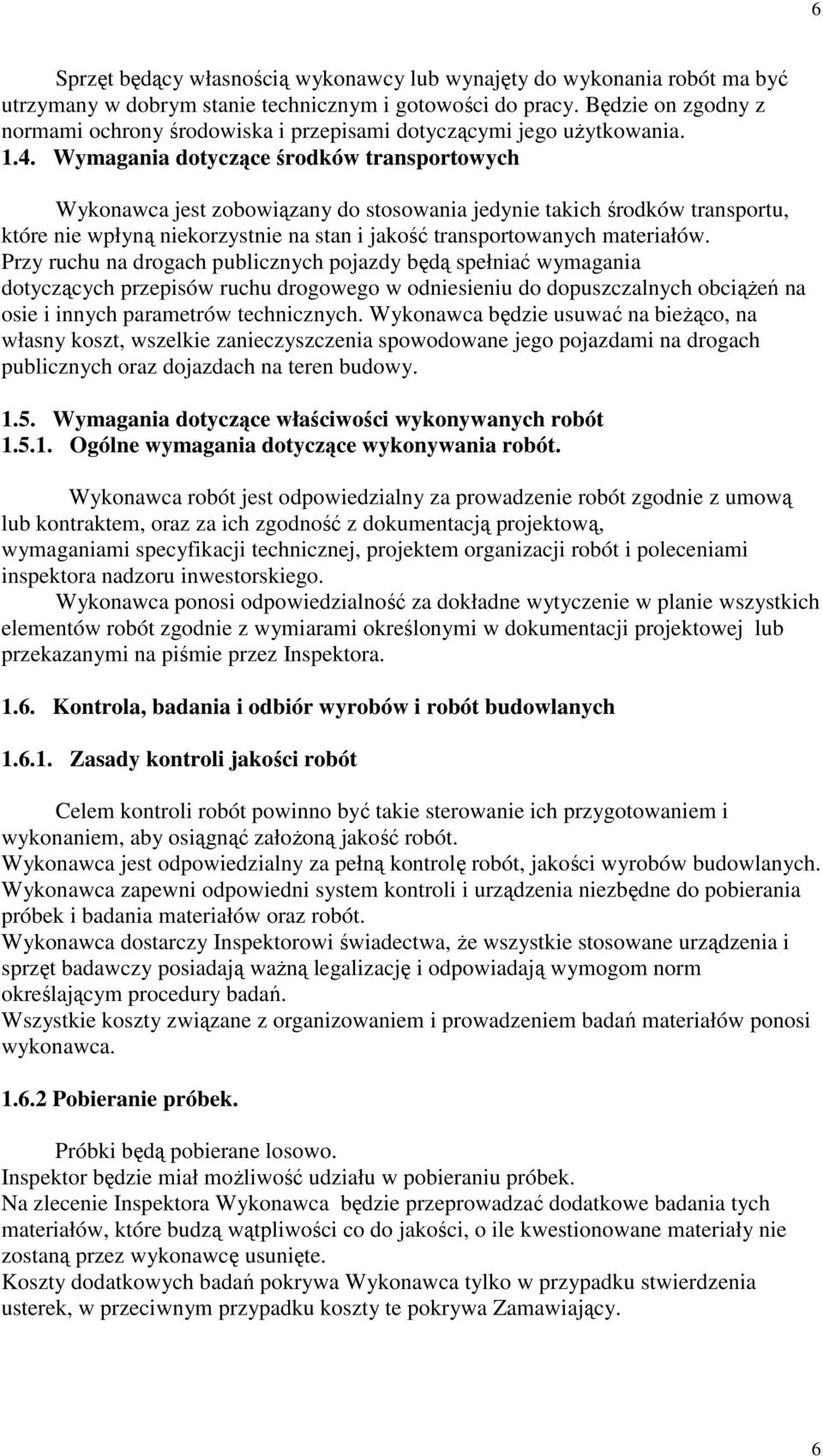

6 6 Sprzęt będący własnością wykonawcy lub wynajęty do wykonania robót ma być utrzymany w dobrym stanie technicznym i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego uŝytkowania Wymagania dotyczące środków transportowych Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na stan i jakość transportowanych materiałów. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczących przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciąŝeń na osie i innych parametrów technicznych. Wykonawca będzie usuwać na bieŝąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach na teren budowy Wymagania dotyczące właściwości wykonywanych robót Ogólne wymagania dotyczące wykonywania robót. Wykonawca robót jest odpowiedzialny za prowadzenie robót zgodnie z umową lub kontraktem, oraz za ich zgodność z dokumentacją projektową, wymaganiami specyfikacji technicznej, projektem organizacji robót i poleceniami inspektora nadzoru inwestorskiego. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie wszystkich elementów robót zgodnie z wymiarami określonymi w dokumentacji projektowej lub przekazanymi na piśmie przez Inspektora Kontrola, badania i odbiór wyrobów i robót budowlanych Zasady kontroli jakości robót Celem kontroli robót powinno być takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć załoŝoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót, jakości wyrobów budowlanych. Wykonawca zapewni odpowiedni system kontroli i urządzenia niezbędne do pobierania próbek i badania materiałów oraz robót. Wykonawca dostarczy Inspektorowi świadectwa, Ŝe wszystkie stosowane urządzenia i sprzęt badawczy posiadają waŝną legalizację i odpowiadają wymogom norm określającym procedury badań. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi wykonawca Pobieranie próbek. Próbki będą pobierane losowo. Inspektor będzie miał moŝliwość udziału w pobieraniu próbek. Na zlecenie Inspektora Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez wykonawcę usunięte. Koszty dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek, w przeciwnym przypadku koszty te pokrywa Zamawiający. 6

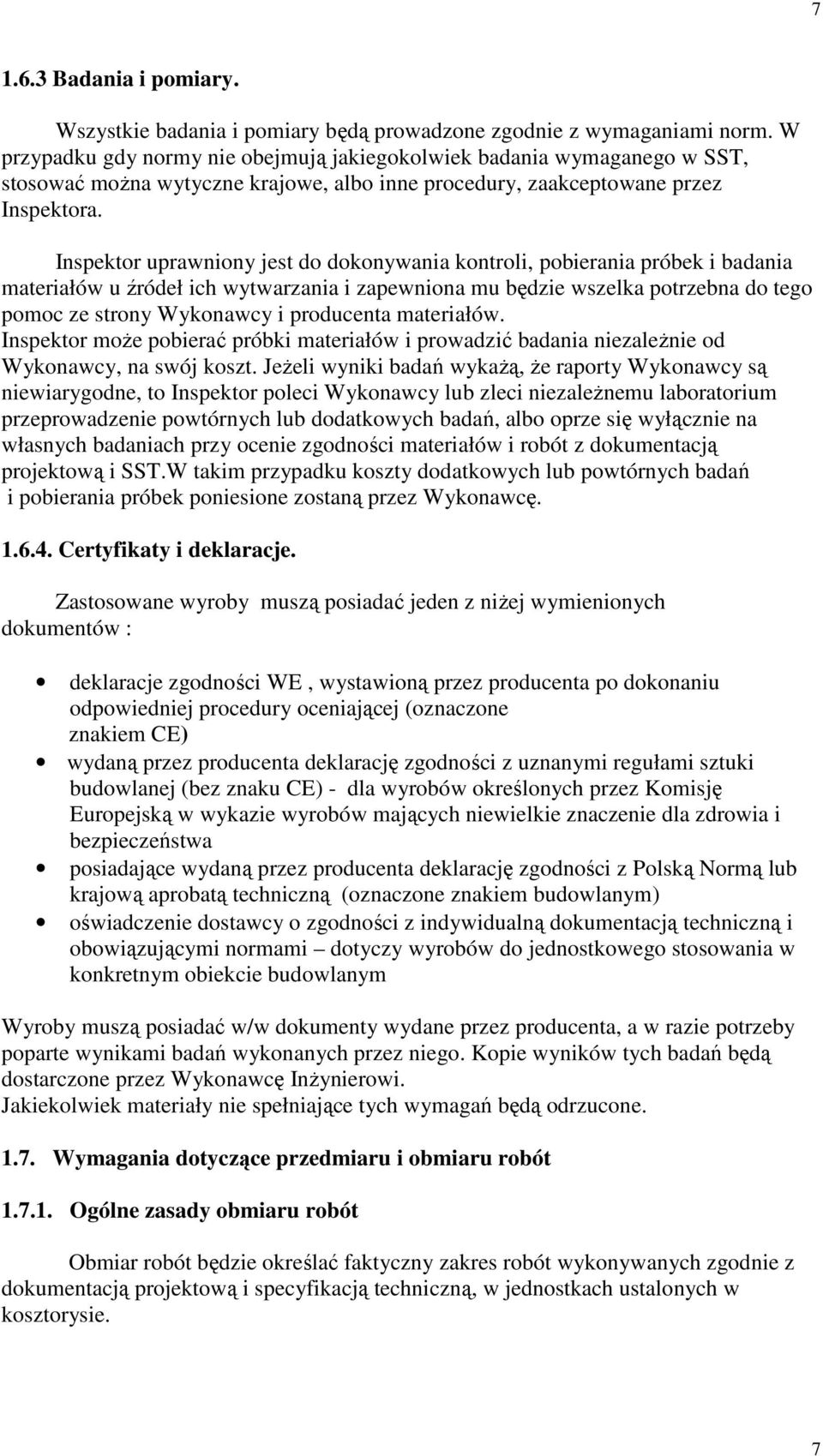

7 Badania i pomiary. Wszystkie badania i pomiary będą prowadzone zgodnie z wymaganiami norm. W przypadku gdy normy nie obejmują jakiegokolwiek badania wymaganego w SST, stosować moŝna wytyczne krajowe, albo inne procedury, zaakceptowane przez Inspektora. Inspektor uprawniony jest do dokonywania kontroli, pobierania próbek i badania materiałów u źródeł ich wytwarzania i zapewniona mu będzie wszelka potrzebna do tego pomoc ze strony Wykonawcy i producenta materiałów. Inspektor moŝe pobierać próbki materiałów i prowadzić badania niezaleŝnie od Wykonawcy, na swój koszt. JeŜeli wyniki badań wykaŝą, Ŝe raporty Wykonawcy są niewiarygodne, to Inspektor poleci Wykonawcy lub zleci niezaleŝnemu laboratorium przeprowadzenie powtórnych lub dodatkowych badań, albo oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i robót z dokumentacją projektową i SST.W takim przypadku koszty dodatkowych lub powtórnych badań i pobierania próbek poniesione zostaną przez Wykonawcę Certyfikaty i deklaracje. Zastosowane wyroby muszą posiadać jeden z niŝej wymienionych dokumentów : deklaracje zgodności WE, wystawioną przez producenta po dokonaniu odpowiedniej procedury oceniającej (oznaczone znakiem CE) wydaną przez producenta deklarację zgodności z uznanymi regułami sztuki budowlanej (bez znaku CE) - dla wyrobów określonych przez Komisję Europejską w wykazie wyrobów mających niewielkie znaczenie dla zdrowia i bezpieczeństwa posiadające wydaną przez producenta deklarację zgodności z Polską Normą lub krajową aprobatą techniczną (oznaczone znakiem budowlanym) oświadczenie dostawcy o zgodności z indywidualną dokumentacją techniczną i obowiązującymi normami dotyczy wyrobów do jednostkowego stosowania w konkretnym obiekcie budowlanym Wyroby muszą posiadać w/w dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę InŜynierowi. Jakiekolwiek materiały nie spełniające tych wymagań będą odrzucone Wymagania dotyczące przedmiaru i obmiaru robót Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres robót wykonywanych zgodnie z dokumentacją projektową i specyfikacją techniczną, w jednostkach ustalonych w kosztorysie. 7

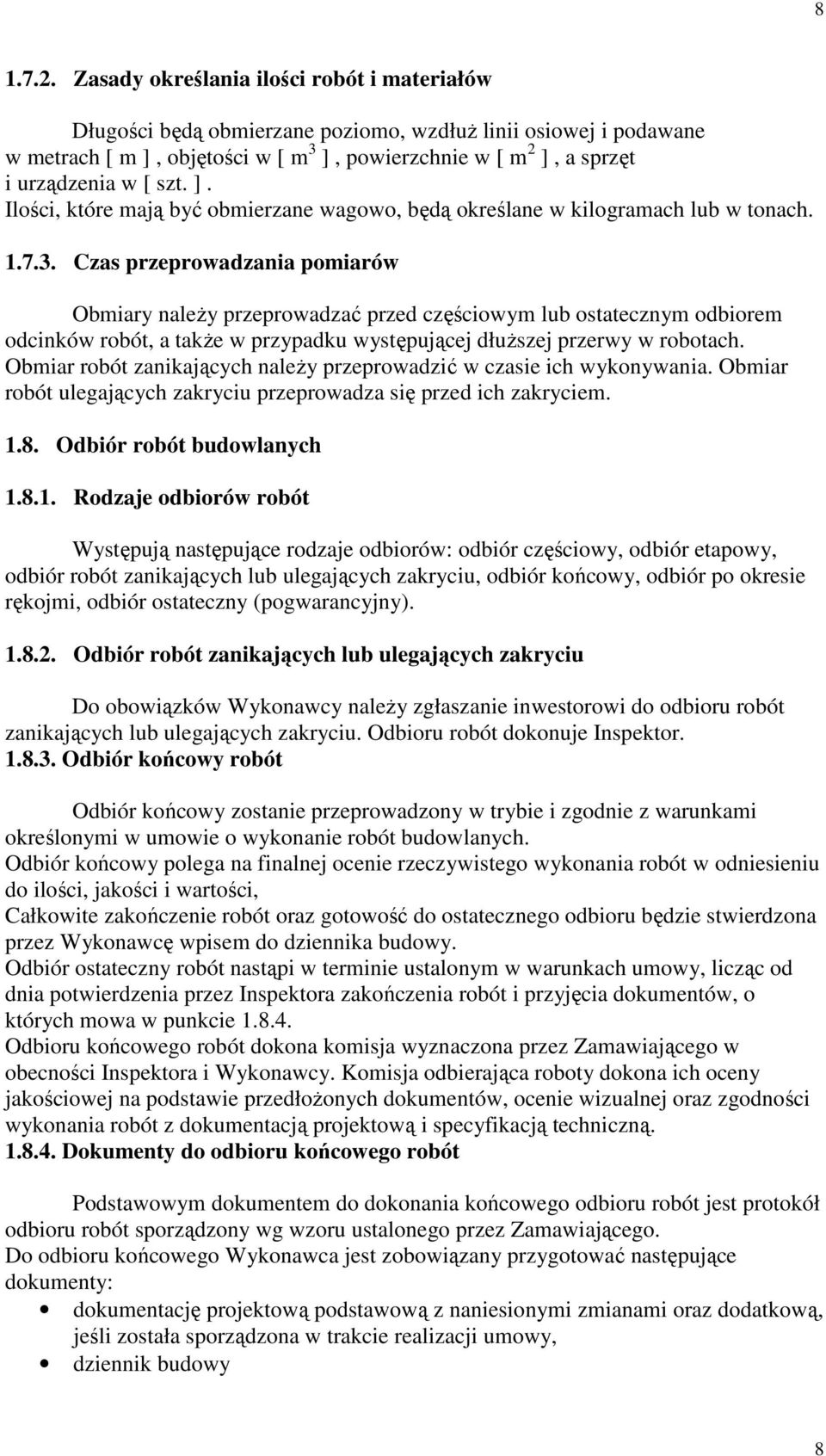

8 Zasady określania ilości robót i materiałów Długości będą obmierzane poziomo, wzdłuŝ linii osiowej i podawane w metrach [ m ], objętości w [ m 3 ], powierzchnie w [ m 2 ], a sprzęt i urządzenia w [ szt. ]. Ilości, które mają być obmierzane wagowo, będą określane w kilogramach lub w tonach Czas przeprowadzania pomiarów Obmiary naleŝy przeprowadzać przed częściowym lub ostatecznym odbiorem odcinków robót, a takŝe w przypadku występującej dłuŝszej przerwy w robotach. Obmiar robót zanikających naleŝy przeprowadzić w czasie ich wykonywania. Obmiar robót ulegających zakryciu przeprowadza się przed ich zakryciem Odbiór robót budowlanych Rodzaje odbiorów robót Występują następujące rodzaje odbiorów: odbiór częściowy, odbiór etapowy, odbiór robót zanikających lub ulegających zakryciu, odbiór końcowy, odbiór po okresie rękojmi, odbiór ostateczny (pogwarancyjny) Odbiór robót zanikających lub ulegających zakryciu Do obowiązków Wykonawcy naleŝy zgłaszanie inwestorowi do odbioru robót zanikających lub ulegających zakryciu. Odbioru robót dokonuje Inspektor Odbiór końcowy robót Odbiór końcowy zostanie przeprowadzony w trybie i zgodnie z warunkami określonymi w umowie o wykonanie robót budowlanych. Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ilości, jakości i wartości, Całkowite zakończenie robót oraz gotowość do ostatecznego odbioru będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy. Odbiór ostateczny robót nastąpi w terminie ustalonym w warunkach umowy, licząc od dnia potwierdzenia przez Inspektora zakończenia robót i przyjęcia dokumentów, o których mowa w punkcie Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłoŝonych dokumentów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i specyfikacją techniczną Dokumenty do odbioru końcowego robót Podstawowym dokumentem do dokonania końcowego odbioru robót jest protokół odbioru robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: dokumentację projektową podstawową z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy, dziennik budowy 8

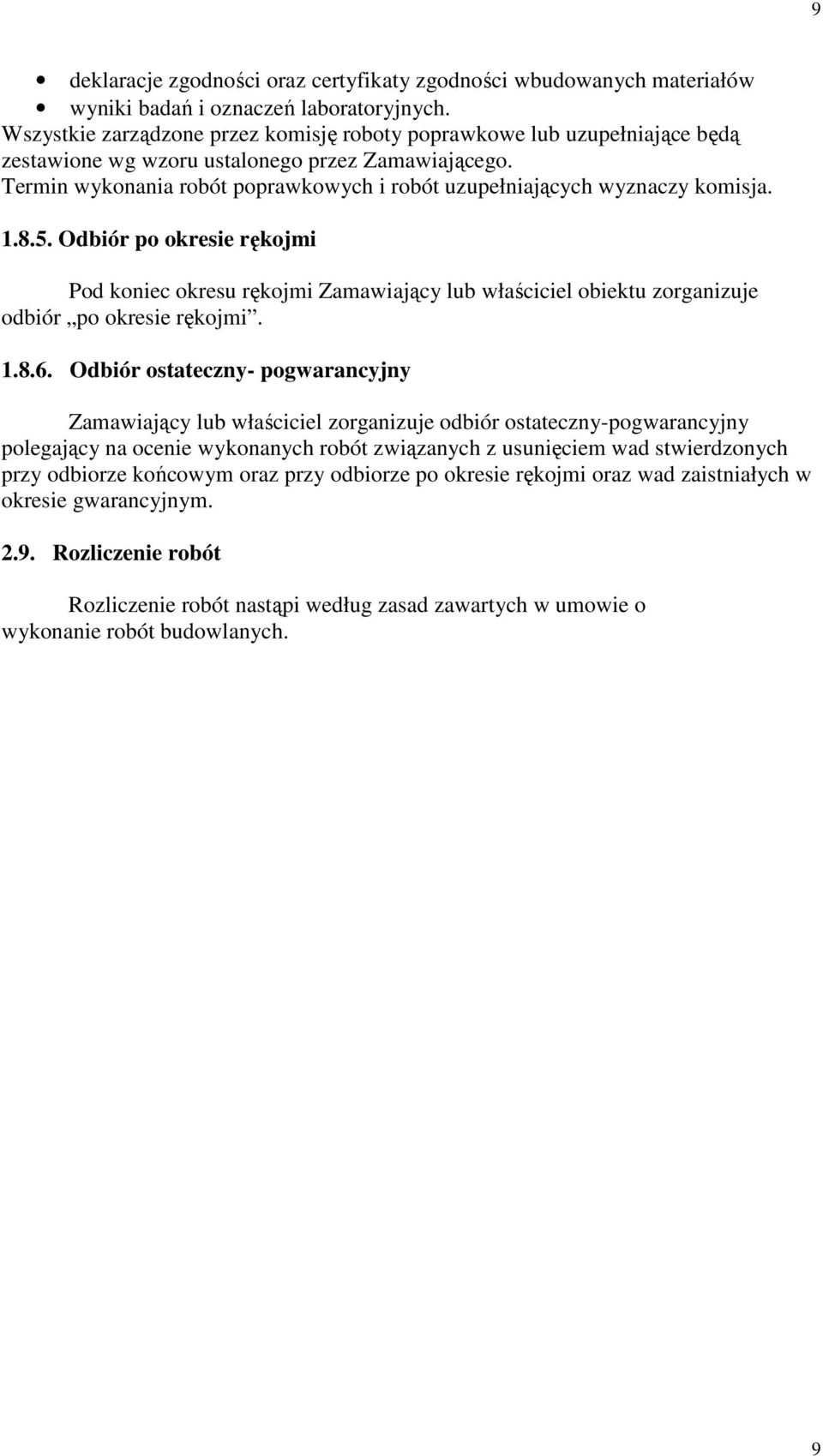

9 9 deklaracje zgodności oraz certyfikaty zgodności wbudowanych materiałów wyniki badań i oznaczeń laboratoryjnych. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja Odbiór po okresie rękojmi Pod koniec okresu rękojmi Zamawiający lub właściciel obiektu zorganizuje odbiór po okresie rękojmi Odbiór ostateczny- pogwarancyjny Zamawiający lub właściciel zorganizuje odbiór ostateczny-pogwarancyjny polegający na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze końcowym oraz przy odbiorze po okresie rękojmi oraz wad zaistniałych w okresie gwarancyjnym Rozliczenie robót Rozliczenie robót nastąpi według zasad zawartych w umowie o wykonanie robót budowlanych. 9

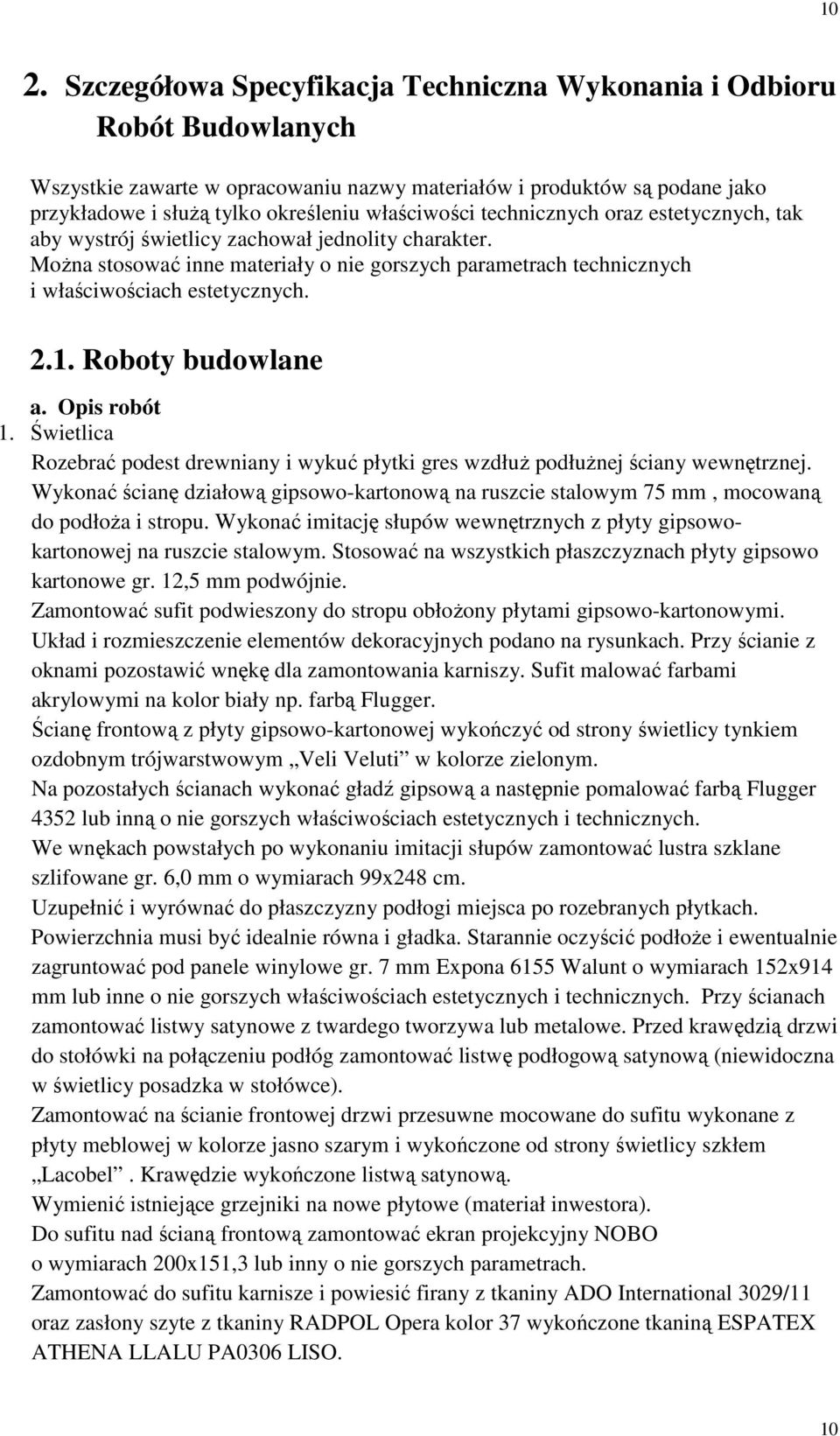

10 10 2. Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych Wszystkie zawarte w opracowaniu nazwy materiałów i produktów są podane jako przykładowe i słuŝą tylko określeniu właściwości technicznych oraz estetycznych, tak aby wystrój świetlicy zachował jednolity charakter. MoŜna stosować inne materiały o nie gorszych parametrach technicznych i właściwościach estetycznych Roboty budowlane a. Opis robót 1. Świetlica Rozebrać podest drewniany i wykuć płytki gres wzdłuŝ podłuŝnej ściany wewnętrznej. Wykonać ścianę działową gipsowo-kartonową na ruszcie stalowym 75 mm, mocowaną do podłoŝa i stropu. Wykonać imitację słupów wewnętrznych z płyty gipsowokartonowej na ruszcie stalowym. Stosować na wszystkich płaszczyznach płyty gipsowo kartonowe gr. 12,5 mm podwójnie. Zamontować sufit podwieszony do stropu obłoŝony płytami gipsowo-kartonowymi. Układ i rozmieszczenie elementów dekoracyjnych podano na rysunkach. Przy ścianie z oknami pozostawić wnękę dla zamontowania karniszy. Sufit malować farbami akrylowymi na kolor biały np. farbą Flugger. Ścianę frontową z płyty gipsowo-kartonowej wykończyć od strony świetlicy tynkiem ozdobnym trójwarstwowym Veli Veluti w kolorze zielonym. Na pozostałych ścianach wykonać gładź gipsową a następnie pomalować farbą Flugger 4352 lub inną o nie gorszych właściwościach estetycznych i technicznych. We wnękach powstałych po wykonaniu imitacji słupów zamontować lustra szklane szlifowane gr. 6,0 mm o wymiarach 99x248 cm. Uzupełnić i wyrównać do płaszczyzny podłogi miejsca po rozebranych płytkach. Powierzchnia musi być idealnie równa i gładka. Starannie oczyścić podłoŝe i ewentualnie zagruntować pod panele winylowe gr. 7 mm Expona 6155 Walunt o wymiarach 152x914 mm lub inne o nie gorszych właściwościach estetycznych i technicznych. Przy ścianach zamontować listwy satynowe z twardego tworzywa lub metalowe. Przed krawędzią drzwi do stołówki na połączeniu podłóg zamontować listwę podłogową satynową (niewidoczna w świetlicy posadzka w stołówce). Zamontować na ścianie frontowej drzwi przesuwne mocowane do sufitu wykonane z płyty meblowej w kolorze jasno szarym i wykończone od strony świetlicy szkłem Lacobel. Krawędzie wykończone listwą satynową. Wymienić istniejące grzejniki na nowe płytowe (materiał inwestora). Do sufitu nad ścianą frontową zamontować ekran projekcyjny NOBO o wymiarach 200x151,3 lub inny o nie gorszych parametrach. Zamontować do sufitu karnisze i powiesić firany z tkaniny ADO International 3029/11 oraz zasłony szyte z tkaniny RADPOL Opera kolor 37 wykończone tkaniną ESPATEX ATHENA LLALU PA0306 LISO. 10

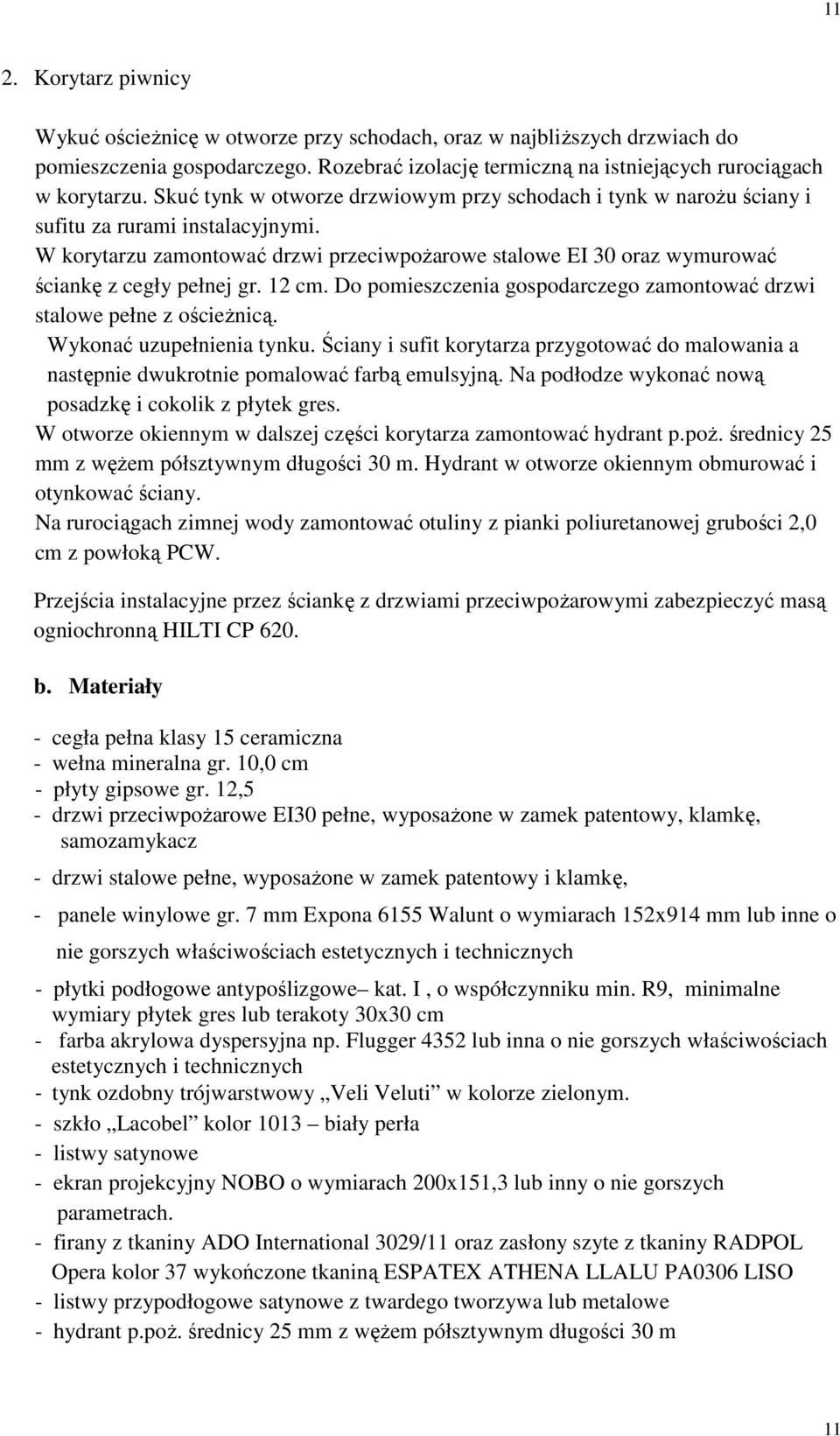

11 11 2. Korytarz piwnicy Wykuć ościeŝnicę w otworze przy schodach, oraz w najbliŝszych drzwiach do pomieszczenia gospodarczego. Rozebrać izolację termiczną na istniejących rurociągach w korytarzu. Skuć tynk w otworze drzwiowym przy schodach i tynk w naroŝu ściany i sufitu za rurami instalacyjnymi. W korytarzu zamontować drzwi przeciwpoŝarowe stalowe EI 30 oraz wymurować ściankę z cegły pełnej gr. 12 cm. Do pomieszczenia gospodarczego zamontować drzwi stalowe pełne z ościeŝnicą. Wykonać uzupełnienia tynku. Ściany i sufit korytarza przygotować do malowania a następnie dwukrotnie pomalować farbą emulsyjną. Na podłodze wykonać nową posadzkę i cokolik z płytek gres. W otworze okiennym w dalszej części korytarza zamontować hydrant p.poŝ. średnicy 25 mm z węŝem półsztywnym długości 30 m. Hydrant w otworze okiennym obmurować i otynkować ściany. Na rurociągach zimnej wody zamontować otuliny z pianki poliuretanowej grubości 2,0 cm z powłoką PCW. Przejścia instalacyjne przez ściankę z drzwiami przeciwpoŝarowymi zabezpieczyć masą ogniochronną HILTI CP 620. b. Materiały - cegła pełna klasy 15 ceramiczna - wełna mineralna gr. 10,0 cm - płyty gipsowe gr. 12,5 - drzwi przeciwpoŝarowe EI30 pełne, wyposaŝone w zamek patentowy, klamkę, samozamykacz - drzwi stalowe pełne, wyposaŝone w zamek patentowy i klamkę, - panele winylowe gr. 7 mm Expona 6155 Walunt o wymiarach 152x914 mm lub inne o nie gorszych właściwościach estetycznych i technicznych - płytki podłogowe antypoślizgowe kat. I, o współczynniku min. R9, minimalne wymiary płytek gres lub terakoty 30x30 cm - farba akrylowa dyspersyjna np. Flugger 4352 lub inna o nie gorszych właściwościach estetycznych i technicznych - tynk ozdobny trójwarstwowy Veli Veluti w kolorze zielonym. - szkło Lacobel kolor 1013 biały perła - listwy satynowe - ekran projekcyjny NOBO o wymiarach 200x151,3 lub inny o nie gorszych parametrach. - firany z tkaniny ADO International 3029/11 oraz zasłony szyte z tkaniny RADPOL Opera kolor 37 wykończone tkaniną ESPATEX ATHENA LLALU PA0306 LISO - listwy przypodłogowe satynowe z twardego tworzywa lub metalowe - hydrant p.poŝ. średnicy 25 mm z węŝem półsztywnym długości 30 m 11

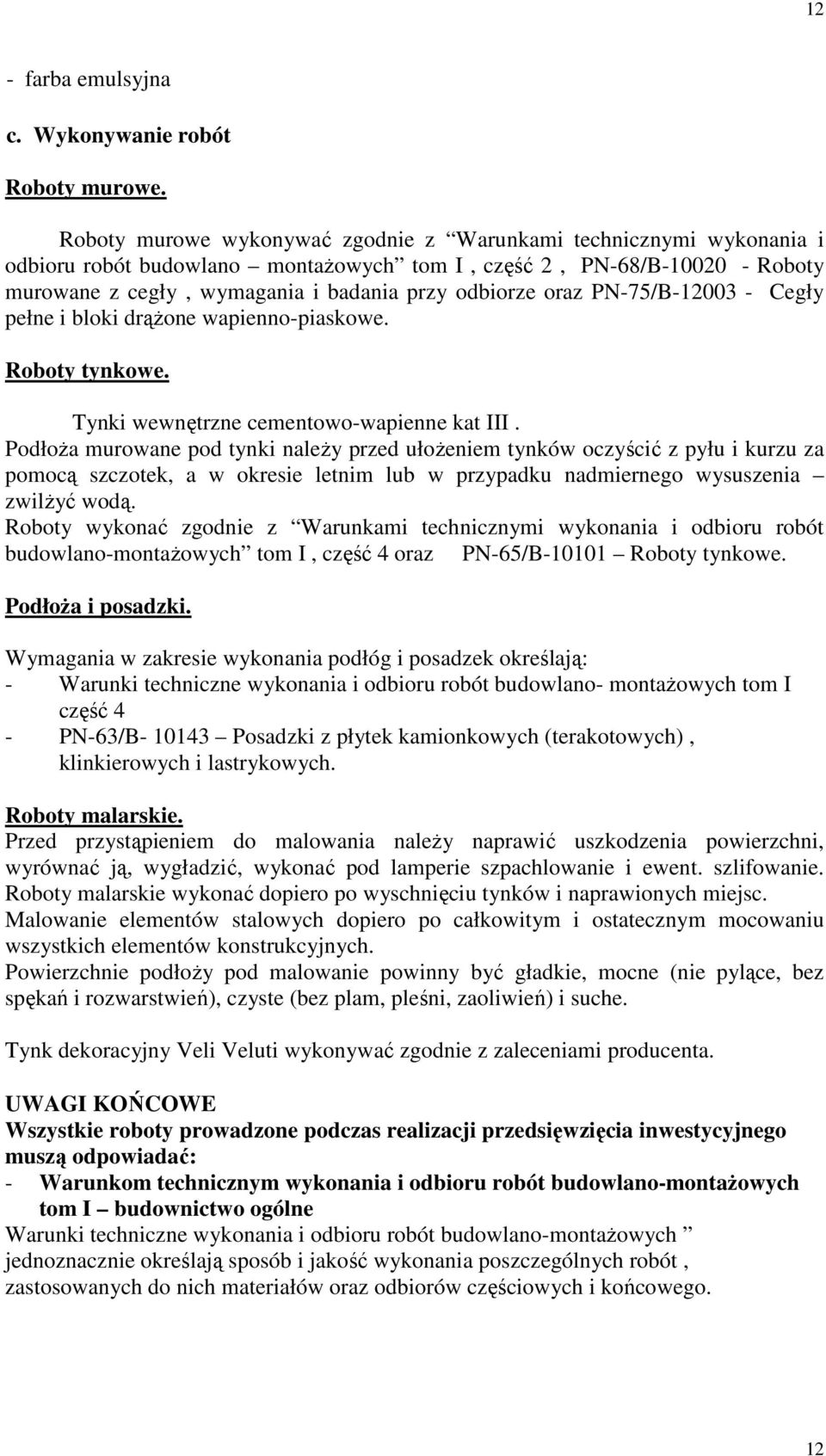

12 12 - farba emulsyjna c. Wykonywanie robót Roboty murowe. Roboty murowe wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych tom I, część 2, PN-68/B Roboty murowane z cegły, wymagania i badania przy odbiorze oraz PN-75/B Cegły pełne i bloki drąŝone wapienno-piaskowe. Roboty tynkowe. Tynki wewnętrzne cementowo-wapienne kat III. PodłoŜa murowane pod tynki naleŝy przed ułoŝeniem tynków oczyścić z pyłu i kurzu za pomocą szczotek, a w okresie letnim lub w przypadku nadmiernego wysuszenia zwilŝyć wodą. Roboty wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych tom I, część 4 oraz PN-65/B Roboty tynkowe. PodłoŜa i posadzki. Wymagania w zakresie wykonania podłóg i posadzek określają: - Warunki techniczne wykonania i odbioru robót budowlano- montaŝowych tom I część 4 - PN-63/B Posadzki z płytek kamionkowych (terakotowych), klinkierowych i lastrykowych. Roboty malarskie. Przed przystąpieniem do malowania naleŝy naprawić uszkodzenia powierzchni, wyrównać ją, wygładzić, wykonać pod lamperie szpachlowanie i ewent. szlifowanie. Roboty malarskie wykonać dopiero po wyschnięciu tynków i naprawionych miejsc. Malowanie elementów stalowych dopiero po całkowitym i ostatecznym mocowaniu wszystkich elementów konstrukcyjnych. Powierzchnie podłoŝy pod malowanie powinny być gładkie, mocne (nie pylące, bez spękań i rozwarstwień), czyste (bez plam, pleśni, zaoliwień) i suche. Tynk dekoracyjny Veli Veluti wykonywać zgodnie z zaleceniami producenta. UWAGI KOŃCOWE Wszystkie roboty prowadzone podczas realizacji przedsięwzięcia inwestycyjnego muszą odpowiadać: - Warunkom technicznym wykonania i odbioru robót budowlano-montaŝowych tom I budownictwo ogólne Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych jednoznacznie określają sposób i jakość wykonania poszczególnych robót, zastosowanych do nich materiałów oraz odbiorów częściowych i końcowego. 12

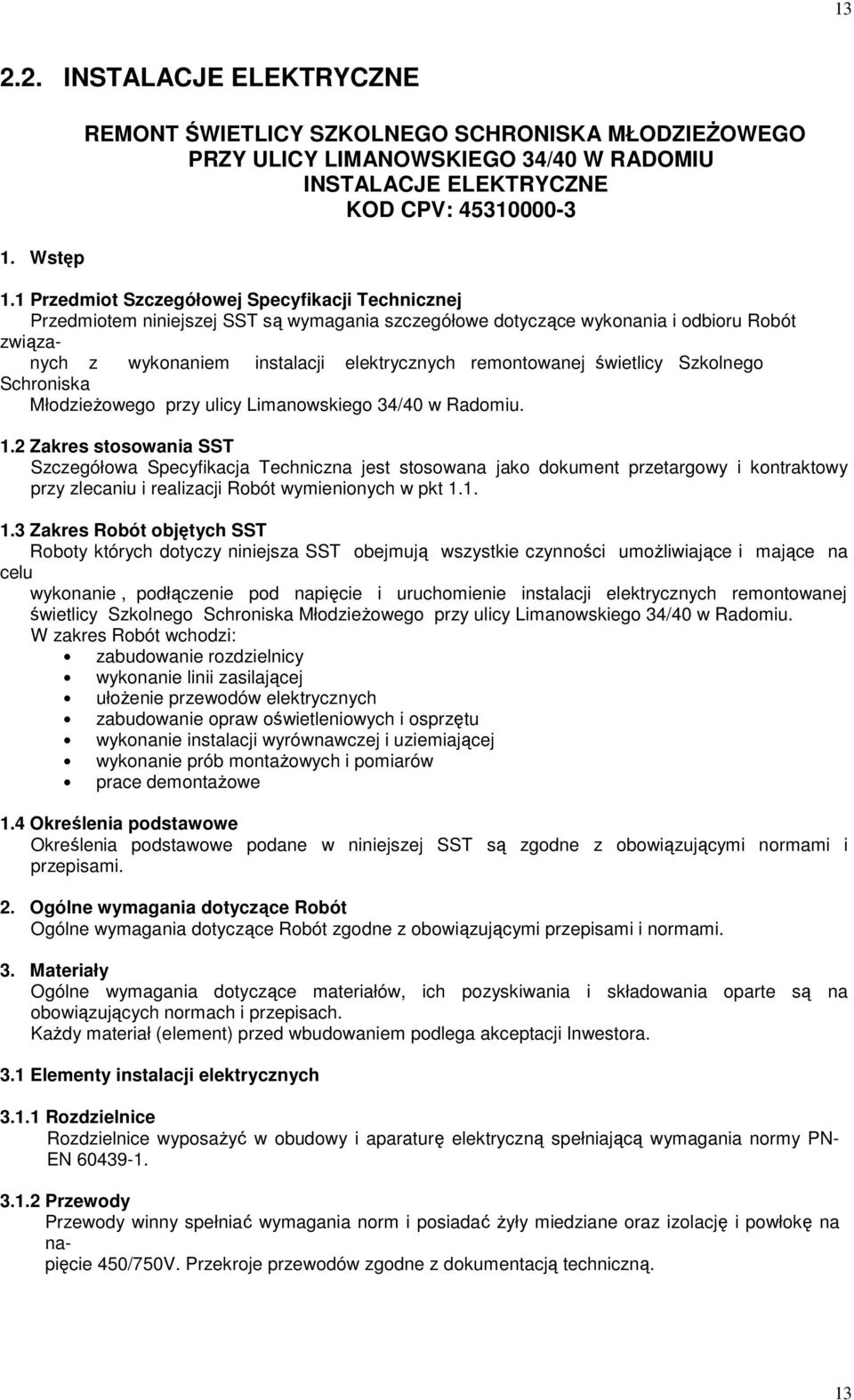

13 INSTALACJE ELEKTRYCZNE 1. Wstęp REMONT ŚWIETLICY SZKOLNEGO SCHRONISKA MŁODZIEśOWEGO PRZY ULICY LIMANOWSKIEGO 34/40 W RADOMIU INSTALACJE ELEKTRYCZNE KOD CPV: Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru Robót związanych z wykonaniem instalacji elektrycznych remontowanej świetlicy Szkolnego Schroniska MłodzieŜowego przy ulicy Limanowskiego 34/40 w Radomiu. 1.2 Zakres stosowania SST Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt Zakres Robót objętych SST Roboty których dotyczy niniejsza SST obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie, podłączenie pod napięcie i uruchomienie instalacji elektrycznych remontowanej świetlicy Szkolnego Schroniska MłodzieŜowego przy ulicy Limanowskiego 34/40 w Radomiu. W zakres Robót wchodzi: zabudowanie rozdzielnicy wykonanie linii zasilającej ułoŝenie przewodów elektrycznych zabudowanie opraw oświetleniowych i osprzętu wykonanie instalacji wyrównawczej i uziemiającej wykonanie prób montaŝowych i pomiarów prace demontaŝowe 1.4 Określenia podstawowe Określenia podstawowe podane w niniejszej SST są zgodne z obowiązującymi normami i przepisami. 2. Ogólne wymagania dotyczące Robót Ogólne wymagania dotyczące Robót zgodne z obowiązującymi przepisami i normami. 3. Materiały Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania oparte są na obowiązujących normach i przepisach. KaŜdy materiał (element) przed wbudowaniem podlega akceptacji Inwestora. 3.1 Elementy instalacji elektrycznych Rozdzielnice Rozdzielnice wyposaŝyć w obudowy i aparaturę elektryczną spełniającą wymagania normy PN- EN Przewody Przewody winny spełniać wymagania norm i posiadać Ŝyły miedziane oraz izolację i powłokę na napięcie 450/750V. Przekroje przewodów zgodne z dokumentacją techniczną. 13

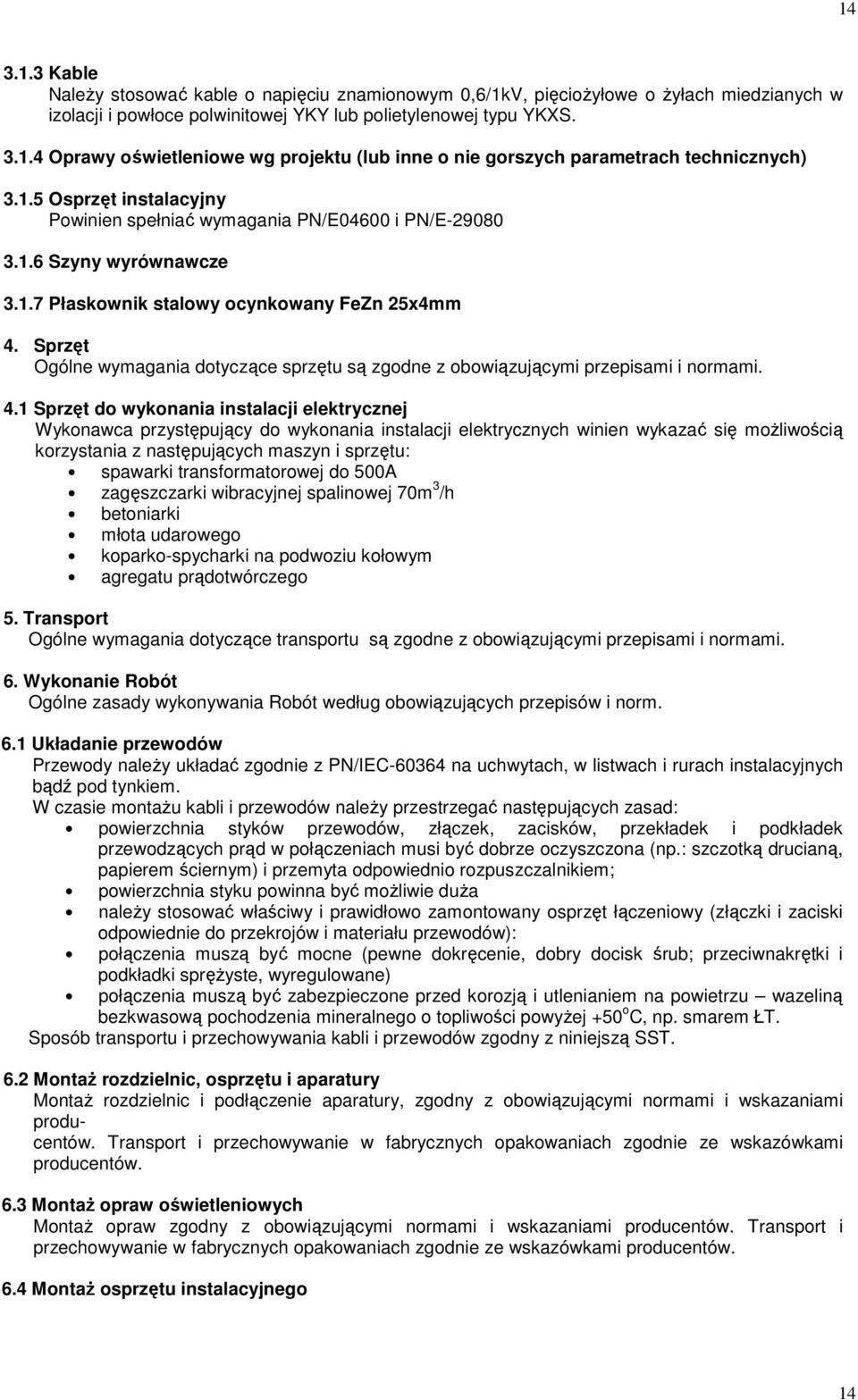

14 Kable NaleŜy stosować kable o napięciu znamionowym 0,6/1kV, pięcioŝyłowe o Ŝyłach miedzianych w izolacji i powłoce polwinitowej YKY lub polietylenowej typu YKXS Oprawy oświetleniowe wg projektu (lub inne o nie gorszych parametrach technicznych) Osprzęt instalacyjny Powinien spełniać wymagania PN/E04600 i PN/E Szyny wyrównawcze Płaskownik stalowy ocynkowany FeZn 25x4mm 4. Sprzęt Ogólne wymagania dotyczące sprzętu są zgodne z obowiązującymi przepisami i normami. 4.1 Sprzęt do wykonania instalacji elektrycznej Wykonawca przystępujący do wykonania instalacji elektrycznych winien wykazać się moŝliwością korzystania z następujących maszyn i sprzętu: spawarki transformatorowej do 500A zagęszczarki wibracyjnej spalinowej 70m 3 /h betoniarki młota udarowego koparko-spycharki na podwoziu kołowym agregatu prądotwórczego 5. Transport Ogólne wymagania dotyczące transportu są zgodne z obowiązującymi przepisami i normami. 6. Wykonanie Robót Ogólne zasady wykonywania Robót według obowiązujących przepisów i norm. 6.1 Układanie przewodów Przewody naleŝy układać zgodnie z PN/IEC na uchwytach, w listwach i rurach instalacyjnych bądź pod tynkiem. W czasie montaŝu kabli i przewodów naleŝy przestrzegać następujących zasad: powierzchnia styków przewodów, złączek, zacisków, przekładek i podkładek przewodzących prąd w połączeniach musi być dobrze oczyszczona (np.: szczotką drucianą, papierem ściernym) i przemyta odpowiednio rozpuszczalnikiem; powierzchnia styku powinna być moŝliwie duŝa naleŝy stosować właściwy i prawidłowo zamontowany osprzęt łączeniowy (złączki i zaciski odpowiednie do przekrojów i materiału przewodów): połączenia muszą być mocne (pewne dokręcenie, dobry docisk śrub; przeciwnakrętki i podkładki spręŝyste, wyregulowane) połączenia muszą być zabezpieczone przed korozją i utlenianiem na powietrzu wazeliną bezkwasową pochodzenia mineralnego o topliwości powyŝej +50 o C, np. smarem ŁT. Sposób transportu i przechowywania kabli i przewodów zgodny z niniejszą SST. 6.2 MontaŜ rozdzielnic, osprzętu i aparatury MontaŜ rozdzielnic i podłączenie aparatury, zgodny z obowiązującymi normami i wskazaniami producentów. Transport i przechowywanie w fabrycznych opakowaniach zgodnie ze wskazówkami producentów. 6.3 MontaŜ opraw oświetleniowych MontaŜ opraw zgodny z obowiązującymi normami i wskazaniami producentów. Transport i przechowywanie w fabrycznych opakowaniach zgodnie ze wskazówkami producentów. 6.4 MontaŜ osprzętu instalacyjnego 14

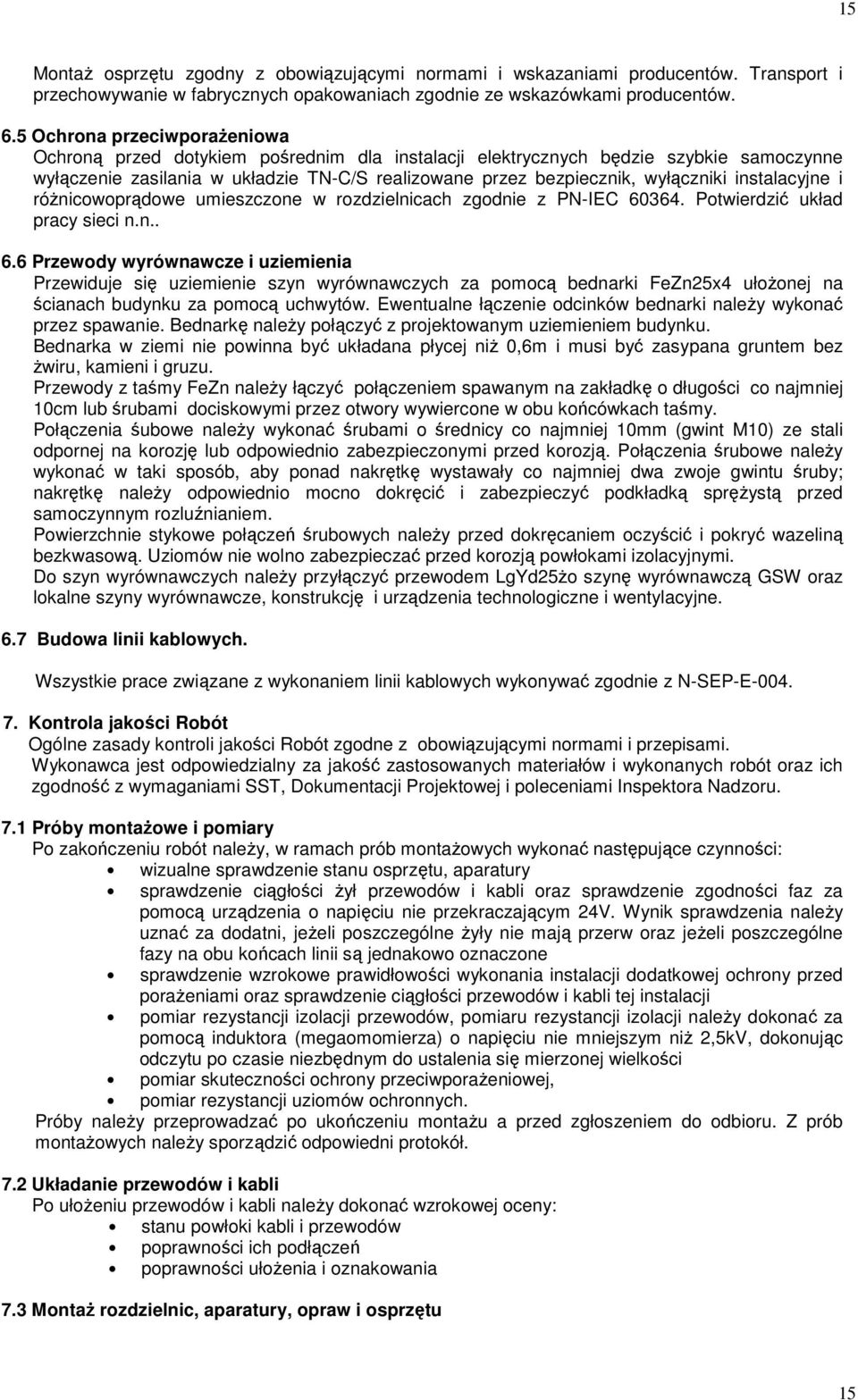

15 15 MontaŜ osprzętu zgodny z obowiązującymi normami i wskazaniami producentów. Transport i przechowywanie w fabrycznych opakowaniach zgodnie ze wskazówkami producentów. 6.5 Ochrona przeciwporaŝeniowa Ochroną przed dotykiem pośrednim dla instalacji elektrycznych będzie szybkie samoczynne wyłączenie zasilania w układzie TN-C/S realizowane przez bezpiecznik, wyłączniki instalacyjne i róŝnicowoprądowe umieszczone w rozdzielnicach zgodnie z PN-IEC Potwierdzić układ pracy sieci n.n Przewody wyrównawcze i uziemienia Przewiduje się uziemienie szyn wyrównawczych za pomocą bednarki FeZn25x4 ułoŝonej na ścianach budynku za pomocą uchwytów. Ewentualne łączenie odcinków bednarki naleŝy wykonać przez spawanie. Bednarkę naleŝy połączyć z projektowanym uziemieniem budynku. Bednarka w ziemi nie powinna być układana płycej niŝ 0,6m i musi być zasypana gruntem bez Ŝwiru, kamieni i gruzu. Przewody z taśmy FeZn naleŝy łączyć połączeniem spawanym na zakładkę o długości co najmniej 10cm lub śrubami dociskowymi przez otwory wywiercone w obu końcówkach taśmy. Połączenia śubowe naleŝy wykonać śrubami o średnicy co najmniej 10mm (gwint M10) ze stali odpornej na korozję lub odpowiednio zabezpieczonymi przed korozją. Połączenia śrubowe naleŝy wykonać w taki sposób, aby ponad nakrętkę wystawały co najmniej dwa zwoje gwintu śruby; nakrętkę naleŝy odpowiednio mocno dokręcić i zabezpieczyć podkładką spręŝystą przed samoczynnym rozluźnianiem. Powierzchnie stykowe połączeń śrubowych naleŝy przed dokręcaniem oczyścić i pokryć wazeliną bezkwasową. Uziomów nie wolno zabezpieczać przed korozją powłokami izolacyjnymi. Do szyn wyrównawczych naleŝy przyłączyć przewodem LgYd25Ŝo szynę wyrównawczą GSW oraz lokalne szyny wyrównawcze, konstrukcję i urządzenia technologiczne i wentylacyjne. 6.7 Budowa linii kablowych. Wszystkie prace związane z wykonaniem linii kablowych wykonywać zgodnie z N-SEP-E Kontrola jakości Robót Ogólne zasady kontroli jakości Robót zgodne z obowiązującymi normami i przepisami. Wykonawca jest odpowiedzialny za jakość zastosowanych materiałów i wykonanych robót oraz ich zgodność z wymaganiami SST, Dokumentacji Projektowej i poleceniami Inspektora Nadzoru. 7.1 Próby montaŝowe i pomiary Po zakończeniu robót naleŝy, w ramach prób montaŝowych wykonać następujące czynności: wizualne sprawdzenie stanu osprzętu, aparatury sprawdzenie ciągłości Ŝył przewodów i kabli oraz sprawdzenie zgodności faz za pomocą urządzenia o napięciu nie przekraczającym 24V. Wynik sprawdzenia naleŝy uznać za dodatni, jeŝeli poszczególne Ŝyły nie mają przerw oraz jeŝeli poszczególne fazy na obu końcach linii są jednakowo oznaczone sprawdzenie wzrokowe prawidłowości wykonania instalacji dodatkowej ochrony przed poraŝeniami oraz sprawdzenie ciągłości przewodów i kabli tej instalacji pomiar rezystancji izolacji przewodów, pomiaru rezystancji izolacji naleŝy dokonać za pomocą induktora (megaomomierza) o napięciu nie mniejszym niŝ 2,5kV, dokonując odczytu po czasie niezbędnym do ustalenia się mierzonej wielkości pomiar skuteczności ochrony przeciwporaŝeniowej, pomiar rezystancji uziomów ochronnych. Próby naleŝy przeprowadzać po ukończeniu montaŝu a przed zgłoszeniem do odbioru. Z prób montaŝowych naleŝy sporządzić odpowiedni protokół. 7.2 Układanie przewodów i kabli Po ułoŝeniu przewodów i kabli naleŝy dokonać wzrokowej oceny: stanu powłoki kabli i przewodów poprawności ich podłączeń poprawności ułoŝenia i oznakowania 7.3 MontaŜ rozdzielnic, aparatury, opraw i osprzętu 15

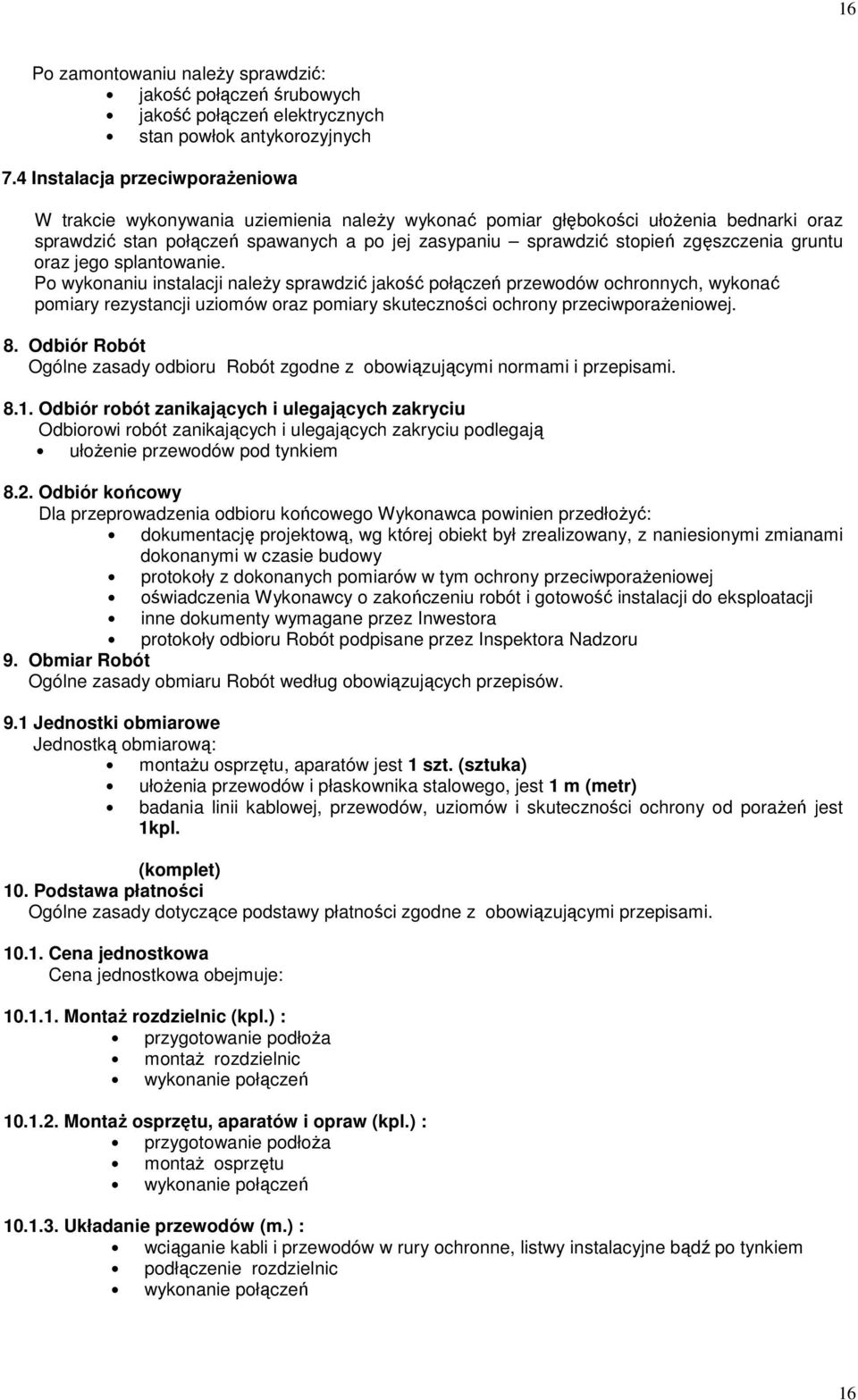

16 16 Po zamontowaniu naleŝy sprawdzić: jakość połączeń śrubowych jakość połączeń elektrycznych stan powłok antykorozyjnych 7.4 Instalacja przeciwporaŝeniowa W trakcie wykonywania uziemienia naleŝy wykonać pomiar głębokości ułoŝenia bednarki oraz sprawdzić stan połączeń spawanych a po jej zasypaniu sprawdzić stopień zgęszczenia gruntu oraz jego splantowanie. Po wykonaniu instalacji naleŝy sprawdzić jakość połączeń przewodów ochronnych, wykonać pomiary rezystancji uziomów oraz pomiary skuteczności ochrony przeciwporaŝeniowej. 8. Odbiór Robót Ogólne zasady odbioru Robót zgodne z obowiązującymi normami i przepisami Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają ułoŝenie przewodów pod tynkiem 8.2. Odbiór końcowy Dla przeprowadzenia odbioru końcowego Wykonawca powinien przedłoŝyć: dokumentację projektową, wg której obiekt był zrealizowany, z naniesionymi zmianami dokonanymi w czasie budowy protokoły z dokonanych pomiarów w tym ochrony przeciwporaŝeniowej oświadczenia Wykonawcy o zakończeniu robót i gotowość instalacji do eksploatacji inne dokumenty wymagane przez Inwestora protokoły odbioru Robót podpisane przez Inspektora Nadzoru 9. Obmiar Robót Ogólne zasady obmiaru Robót według obowiązujących przepisów. 9.1 Jednostki obmiarowe Jednostką obmiarową: montaŝu osprzętu, aparatów jest 1 szt. (sztuka) ułoŝenia przewodów i płaskownika stalowego, jest 1 m (metr) badania linii kablowej, przewodów, uziomów i skuteczności ochrony od poraŝeń jest 1kpl. (komplet) 10. Podstawa płatności Ogólne zasady dotyczące podstawy płatności zgodne z obowiązującymi przepisami Cena jednostkowa Cena jednostkowa obejmuje: MontaŜ rozdzielnic (kpl.) : przygotowanie podłoŝa montaŝ rozdzielnic wykonanie połączeń MontaŜ osprzętu, aparatów i opraw (kpl.) : przygotowanie podłoŝa montaŝ osprzętu wykonanie połączeń Układanie przewodów (m.) : wciąganie kabli i przewodów w rury ochronne, listwy instalacyjne bądź po tynkiem podłączenie rozdzielnic wykonanie połączeń 16

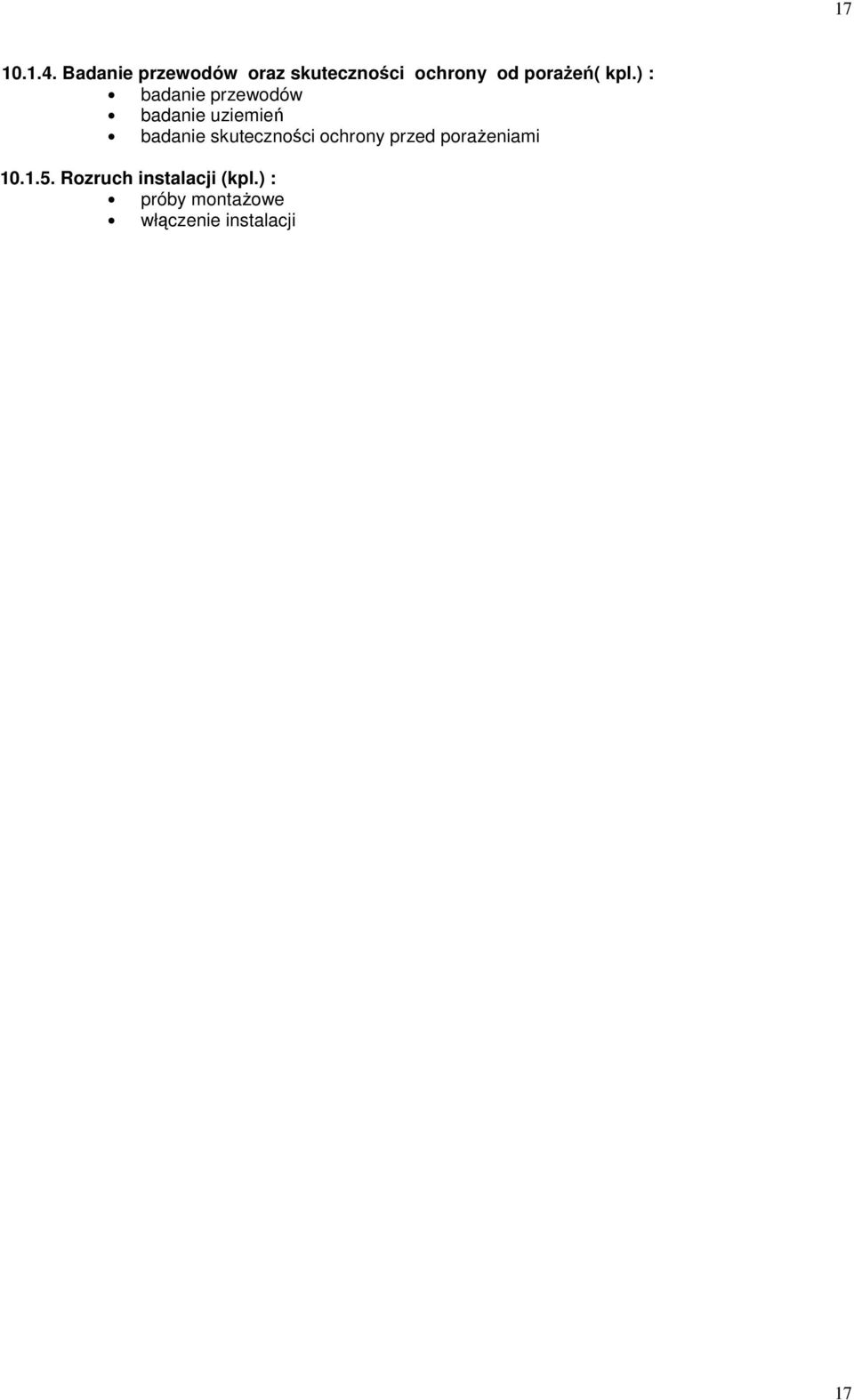

17 Badanie przewodów oraz skuteczności ochrony od poraŝeń( kpl.) : badanie przewodów badanie uziemień badanie skuteczności ochrony przed poraŝeniami Rozruch instalacji (kpl.) : próby montaŝowe włączenie instalacji 17
