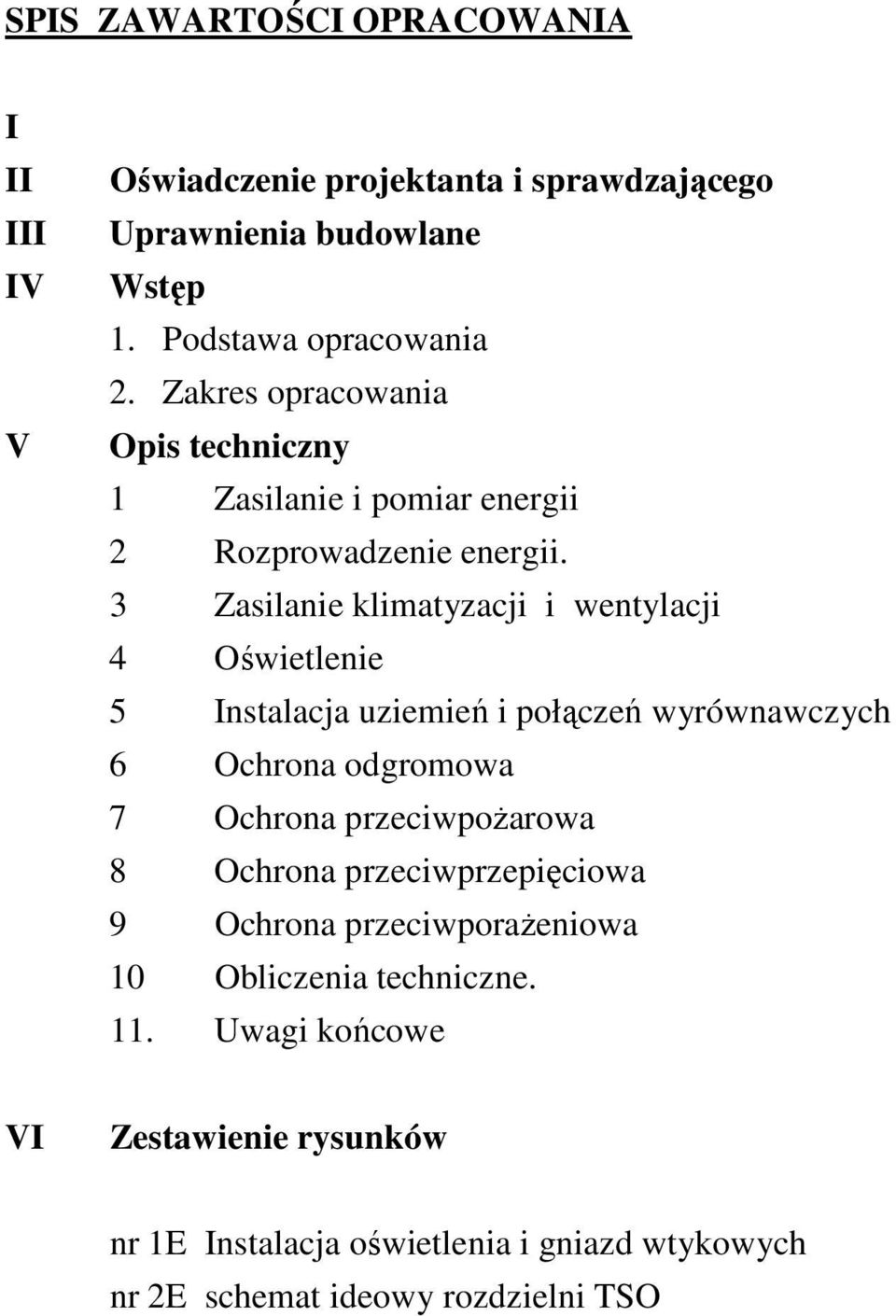

1 SPIS ZAWARTOŚCI OPRACOWANIA I II III IV V Oświadczenie projektanta i sprawdzającego Uprawnienia budowlane Wstęp 1. Podstawa opracowania 2. Zakres opracowania Opis techniczny 1 Zasilanie i pomiar energii 2 Rozprowadzenie energii. 3 Zasilanie klimatyzacji i wentylacji 4 Oświetlenie 5 Instalacja uziemień i połączeń wyrównawczych 6 Ochrona odgromowa 7 Ochrona przeciwpoŝarowa 8 Ochrona przeciwprzepięciowa 9 Ochrona przeciwporaŝeniowa 10 Obliczenia techniczne. 11. Uwagi końcowe VI Zestawienie rysunków nr 1E Instalacja oświetlenia i gniazd wtykowych nr 2E schemat ideowy rozdzielni TSO

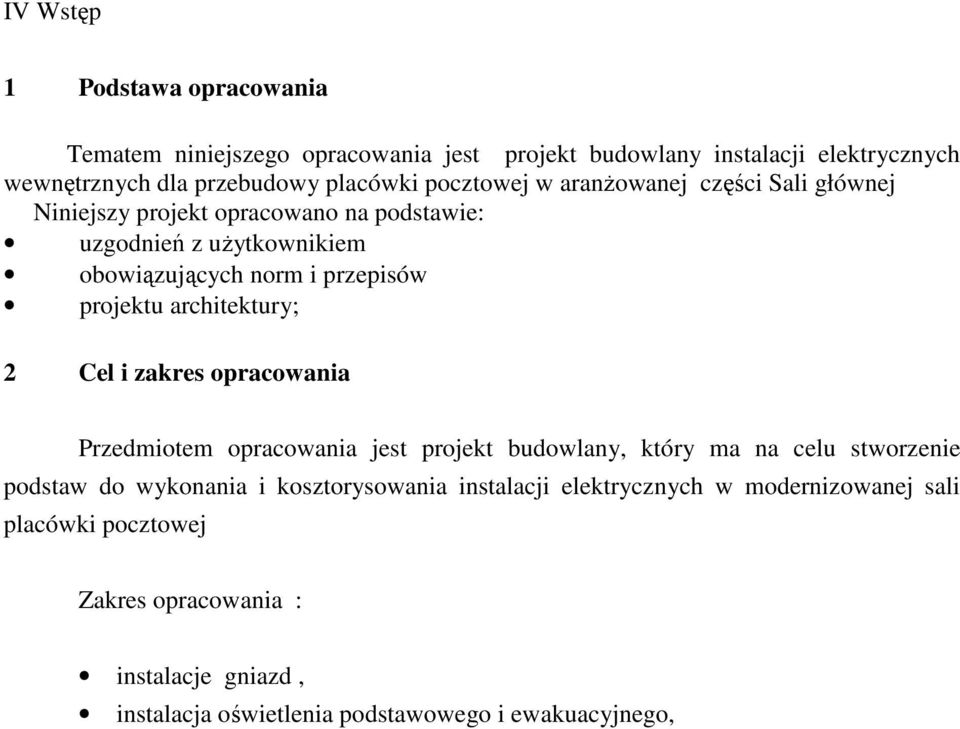

2 IV Wstęp 1 Podstawa opracowania Tematem niniejszego opracowania jest projekt budowlany instalacji elektrycznych wewnętrznych dla przebudowy placówki pocztowej w aranŝowanej części Sali głównej Niniejszy projekt opracowano na podstawie: uzgodnień z uŝytkownikiem obowiązujących norm i przepisów projektu architektury; 2 Cel i zakres opracowania Przedmiotem opracowania jest projekt budowlany, który ma na celu stworzenie podstaw do wykonania i kosztorysowania instalacji elektrycznych w modernizowanej sali placówki pocztowej Zakres opracowania : instalacje gniazd, instalacja oświetlenia podstawowego i ewakuacyjnego,

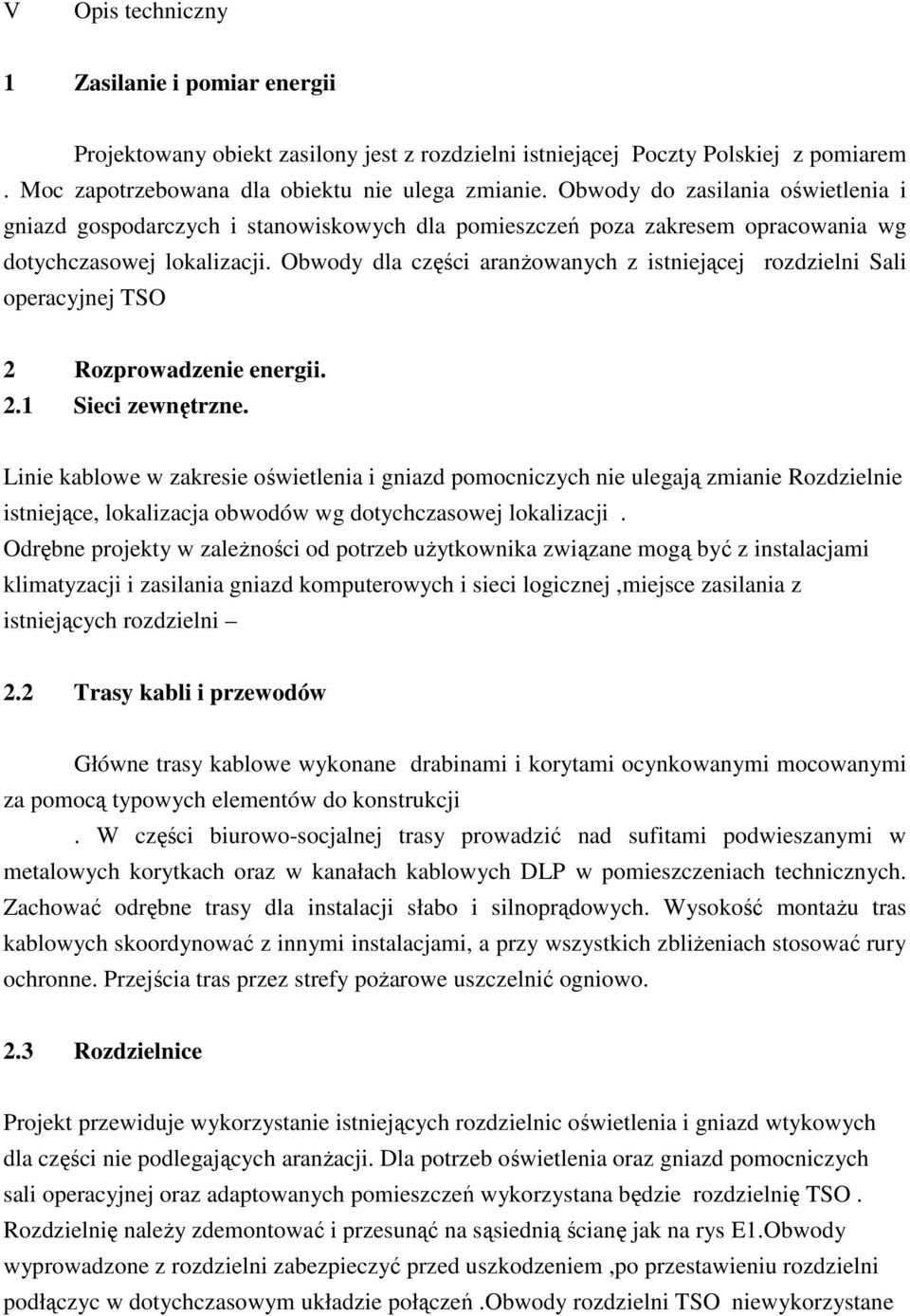

3 V Opis techniczny 1 Zasilanie i pomiar energii Projektowany obiekt zasilony jest z rozdzielni istniejącej Poczty Polskiej z pomiarem. Moc zapotrzebowana dla obiektu nie ulega zmianie. Obwody do zasilania oświetlenia i gniazd gospodarczych i stanowiskowych dla pomieszczeń poza zakresem opracowania wg dotychczasowej lokalizacji. Obwody dla części aranŝowanych z istniejącej rozdzielni Sali operacyjnej TSO 2 Rozprowadzenie energii. 2.1 Sieci zewnętrzne. Linie kablowe w zakresie oświetlenia i gniazd pomocniczych nie ulegają zmianie Rozdzielnie istniejące, lokalizacja obwodów wg dotychczasowej lokalizacji. Odrębne projekty w zaleŝności od potrzeb uŝytkownika związane mogą być z instalacjami klimatyzacji i zasilania gniazd komputerowych i sieci logicznej,miejsce zasilania z istniejących rozdzielni 2.2 Trasy kabli i przewodów Główne trasy kablowe wykonane drabinami i korytami ocynkowanymi mocowanymi za pomocą typowych elementów do konstrukcji. W części biurowo-socjalnej trasy prowadzić nad sufitami podwieszanymi w metalowych korytkach oraz w kanałach kablowych DLP w pomieszczeniach technicznych. Zachować odrębne trasy dla instalacji słabo i silnoprądowych. Wysokość montaŝu tras kablowych skoordynować z innymi instalacjami, a przy wszystkich zbliŝeniach stosować rury ochronne. Przejścia tras przez strefy poŝarowe uszczelnić ogniowo. 2.3 Rozdzielnice Projekt przewiduje wykorzystanie istniejących rozdzielnic oświetlenia i gniazd wtykowych dla części nie podlegających aranŝacji. Dla potrzeb oświetlenia oraz gniazd pomocniczych sali operacyjnej oraz adaptowanych pomieszczeń wykorzystana będzie rozdzielnię TSO. Rozdzielnię naleŝy zdemontować i przesunąć na sąsiednią ścianę jak na rys E1.Obwody wyprowadzone z rozdzielni zabezpieczyć przed uszkodzeniem,po przestawieniu rozdzielni podłączyc w dotychczasowym układzie połączeń.obwody rozdzielni TSO niewykorzystane

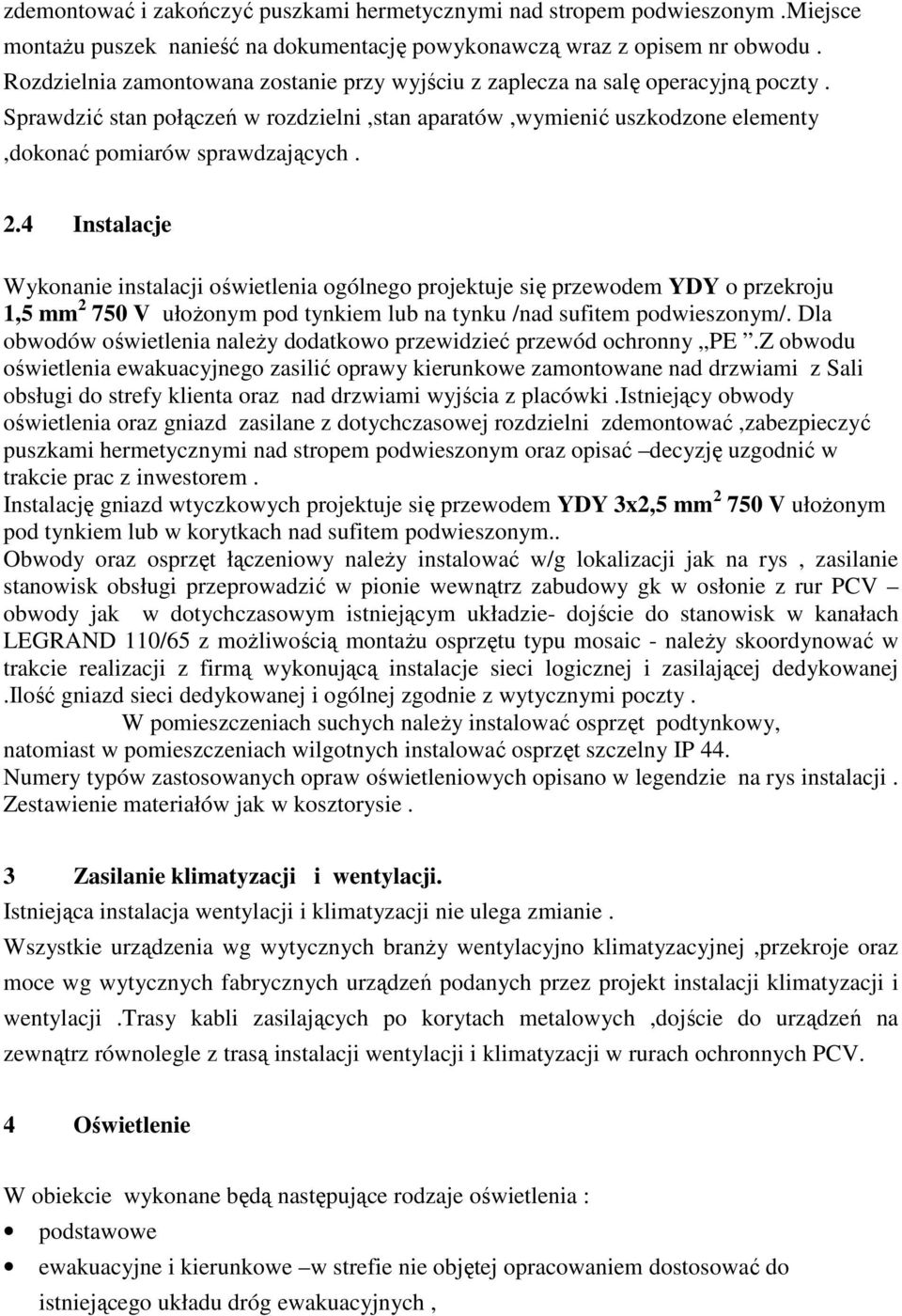

4 zdemontować i zakończyć puszkami hermetycznymi nad stropem podwieszonym.miejsce montaŝu puszek nanieść na dokumentację powykonawczą wraz z opisem nr obwodu. Rozdzielnia zamontowana zostanie przy wyjściu z zaplecza na salę operacyjną poczty. Sprawdzić stan połączeń w rozdzielni,stan aparatów,wymienić uszkodzone elementy,dokonać pomiarów sprawdzających. 2.4 Instalacje Wykonanie instalacji oświetlenia ogólnego projektuje się przewodem YDY o przekroju 1,5 mm V ułoŝonym pod tynkiem lub na tynku /nad sufitem podwieszonym/. Dla obwodów oświetlenia naleŝy dodatkowo przewidzieć przewód ochronny PE.Z obwodu oświetlenia ewakuacyjnego zasilić oprawy kierunkowe zamontowane nad drzwiami z Sali obsługi do strefy klienta oraz nad drzwiami wyjścia z placówki.istniejący obwody oświetlenia oraz gniazd zasilane z dotychczasowej rozdzielni zdemontować,zabezpieczyć puszkami hermetycznymi nad stropem podwieszonym oraz opisać decyzję uzgodnić w trakcie prac z inwestorem. Instalację gniazd wtyczkowych projektuje się przewodem YDY 3x2,5 mm V ułoŝonym pod tynkiem lub w korytkach nad sufitem podwieszonym.. Obwody oraz osprzęt łączeniowy naleŝy instalować w/g lokalizacji jak na rys, zasilanie stanowisk obsługi przeprowadzić w pionie wewnątrz zabudowy gk w osłonie z rur PCV obwody jak w dotychczasowym istniejącym układzie- dojście do stanowisk w kanałach LEGRAND 110/65 z moŝliwością montaŝu osprzętu typu mosaic - naleŝy skoordynować w trakcie realizacji z firmą wykonującą instalacje sieci logicznej i zasilającej dedykowanej.ilość gniazd sieci dedykowanej i ogólnej zgodnie z wytycznymi poczty. W pomieszczeniach suchych naleŝy instalować osprzęt podtynkowy, natomiast w pomieszczeniach wilgotnych instalować osprzęt szczelny IP 44. Numery typów zastosowanych opraw oświetleniowych opisano w legendzie na rys instalacji. Zestawienie materiałów jak w kosztorysie. 3 Zasilanie klimatyzacji i wentylacji. Istniejąca instalacja wentylacji i klimatyzacji nie ulega zmianie. Wszystkie urządzenia wg wytycznych branŝy wentylacyjno klimatyzacyjnej,przekroje oraz moce wg wytycznych fabrycznych urządzeń podanych przez projekt instalacji klimatyzacji i wentylacji.trasy kabli zasilających po korytach metalowych,dojście do urządzeń na zewnątrz równolegle z trasą instalacji wentylacji i klimatyzacji w rurach ochronnych PCV. 4 Oświetlenie W obiekcie wykonane będą następujące rodzaje oświetlenia : podstawowe ewakuacyjne i kierunkowe w strefie nie objętej opracowaniem dostosować do istniejącego układu dróg ewakuacyjnych,

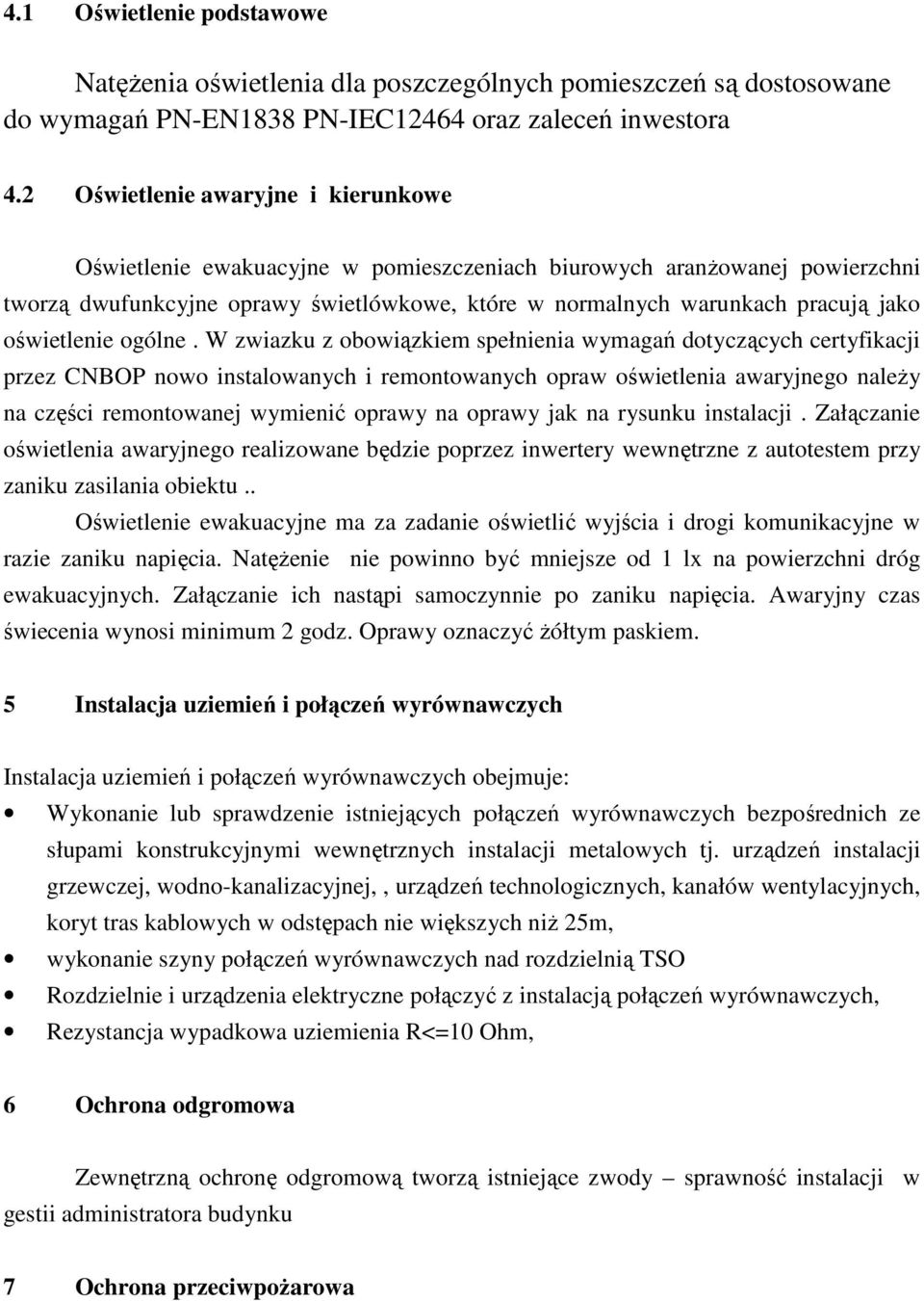

5 4.1 Oświetlenie podstawowe NatęŜenia oświetlenia dla poszczególnych pomieszczeń są dostosowane do wymagań PN-EN1838 PN-IEC12464 oraz zaleceń inwestora 4.2 Oświetlenie awaryjne i kierunkowe Oświetlenie ewakuacyjne w pomieszczeniach biurowych aranŝowanej powierzchni tworzą dwufunkcyjne oprawy świetlówkowe, które w normalnych warunkach pracują jako oświetlenie ogólne. W zwiazku z obowiązkiem spełnienia wymagań dotyczących certyfikacji przez CNBOP nowo instalowanych i remontowanych opraw oświetlenia awaryjnego naleŝy na części remontowanej wymienić oprawy na oprawy jak na rysunku instalacji. Załączanie oświetlenia awaryjnego realizowane będzie poprzez inwertery wewnętrzne z autotestem przy zaniku zasilania obiektu.. Oświetlenie ewakuacyjne ma za zadanie oświetlić wyjścia i drogi komunikacyjne w razie zaniku napięcia. NatęŜenie nie powinno być mniejsze od 1 lx na powierzchni dróg ewakuacyjnych. Załączanie ich nastąpi samoczynnie po zaniku napięcia. Awaryjny czas świecenia wynosi minimum 2 godz. Oprawy oznaczyć Ŝółtym paskiem. 5 Instalacja uziemień i połączeń wyrównawczych Instalacja uziemień i połączeń wyrównawczych obejmuje: Wykonanie lub sprawdzenie istniejących połączeń wyrównawczych bezpośrednich ze słupami konstrukcyjnymi wewnętrznych instalacji metalowych tj. urządzeń instalacji grzewczej, wodno-kanalizacyjnej,, urządzeń technologicznych, kanałów wentylacyjnych, koryt tras kablowych w odstępach nie większych niŝ 25m, wykonanie szyny połączeń wyrównawczych nad rozdzielnią TSO Rozdzielnie i urządzenia elektryczne połączyć z instalacją połączeń wyrównawczych, Rezystancja wypadkowa uziemienia R<=10 Ohm, 6 Ochrona odgromowa Zewnętrzną ochronę odgromową tworzą istniejące zwody sprawność instalacji w gestii administratora budynku 7 Ochrona przeciwpoŝarowa

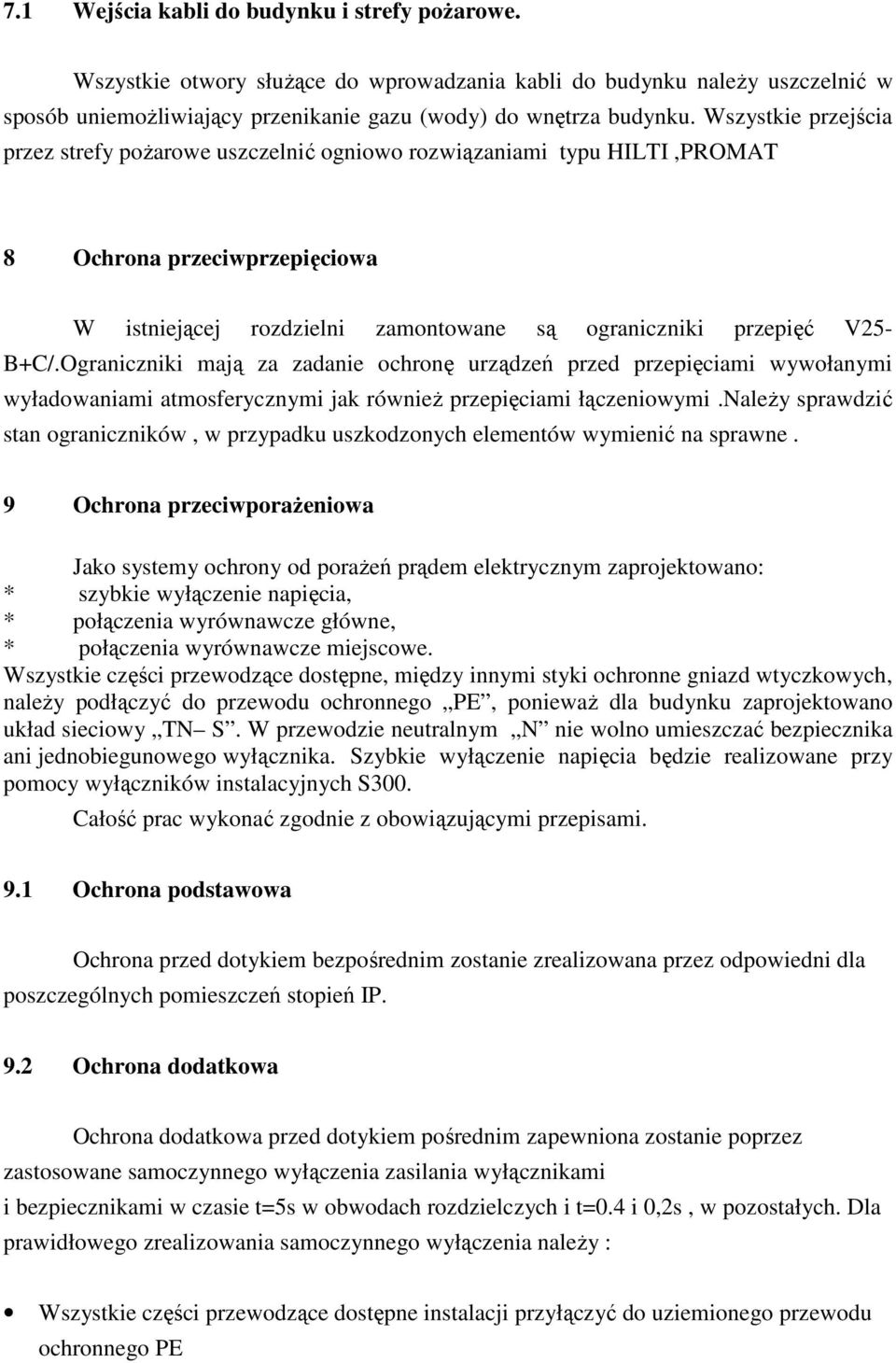

6 7.1 Wejścia kabli do budynku i strefy poŝarowe. Wszystkie otwory słuŝące do wprowadzania kabli do budynku naleŝy uszczelnić w sposób uniemoŝliwiający przenikanie gazu (wody) do wnętrza budynku. Wszystkie przejścia przez strefy poŝarowe uszczelnić ogniowo rozwiązaniami typu HILTI,PROMAT 8 Ochrona przeciwprzepięciowa W istniejącej rozdzielni zamontowane są ograniczniki przepięć V25- B+C/.Ograniczniki mają za zadanie ochronę urządzeń przed przepięciami wywołanymi wyładowaniami atmosferycznymi jak równieŝ przepięciami łączeniowymi.naleŝy sprawdzić stan ograniczników, w przypadku uszkodzonych elementów wymienić na sprawne. 9 Ochrona przeciwporaŝeniowa Jako systemy ochrony od poraŝeń prądem elektrycznym zaprojektowano: * szybkie wyłączenie napięcia, * połączenia wyrównawcze główne, * połączenia wyrównawcze miejscowe. Wszystkie części przewodzące dostępne, między innymi styki ochronne gniazd wtyczkowych, naleŝy podłączyć do przewodu ochronnego PE, poniewaŝ dla budynku zaprojektowano układ sieciowy TN S. W przewodzie neutralnym N nie wolno umieszczać bezpiecznika ani jednobiegunowego wyłącznika. Szybkie wyłączenie napięcia będzie realizowane przy pomocy wyłączników instalacyjnych S300. Całość prac wykonać zgodnie z obowiązującymi przepisami. 9.1 Ochrona podstawowa Ochrona przed dotykiem bezpośrednim zostanie zrealizowana przez odpowiedni dla poszczególnych pomieszczeń stopień IP. 9.2 Ochrona dodatkowa Ochrona dodatkowa przed dotykiem pośrednim zapewniona zostanie poprzez zastosowane samoczynnego wyłączenia zasilania wyłącznikami i bezpiecznikami w czasie t=5s w obwodach rozdzielczych i t=0.4 i 0,2s, w pozostałych. Dla prawidłowego zrealizowania samoczynnego wyłączenia naleŝy : Wszystkie części przewodzące dostępne instalacji przyłączyć do uziemionego przewodu ochronnego PE

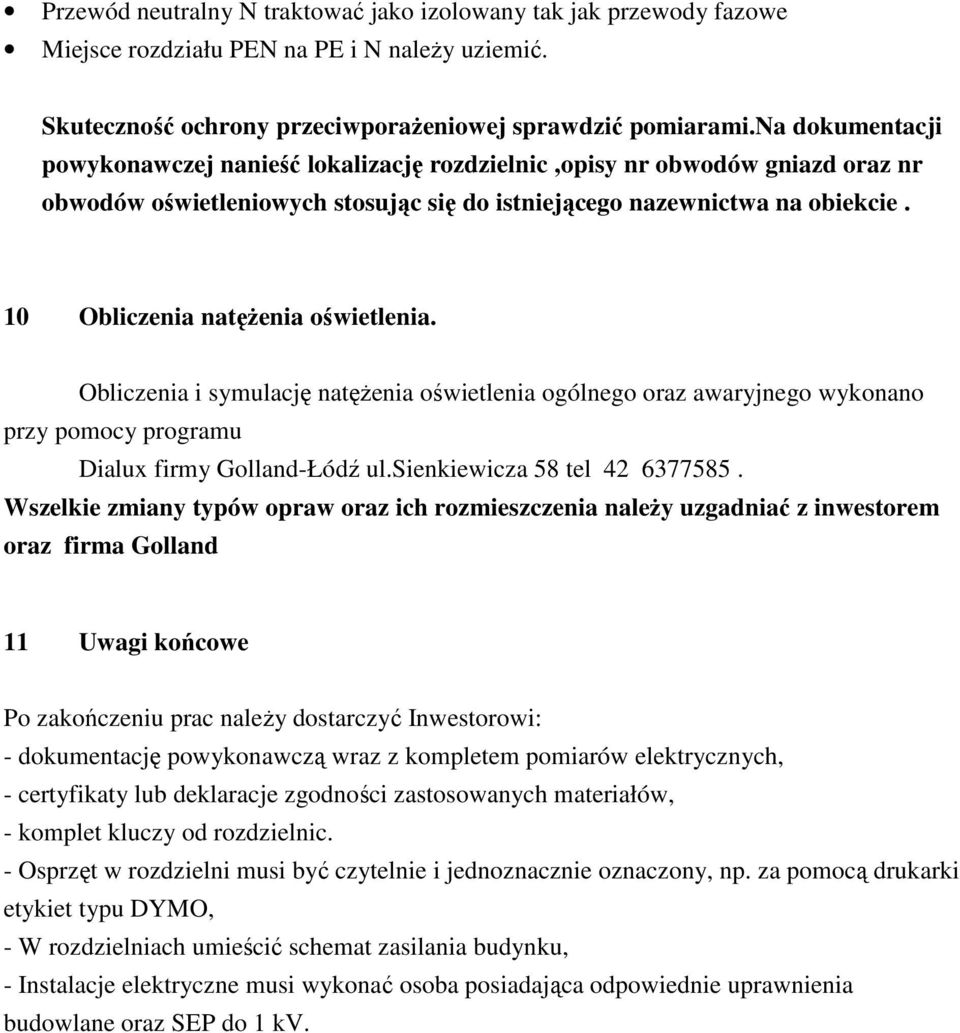

7 Przewód neutralny N traktować jako izolowany tak jak przewody fazowe Miejsce rozdziału PEN na PE i N naleŝy uziemić. Skuteczność ochrony przeciwporaŝeniowej sprawdzić pomiarami.na dokumentacji powykonawczej nanieść lokalizację rozdzielnic,opisy nr obwodów gniazd oraz nr obwodów oświetleniowych stosując się do istniejącego nazewnictwa na obiekcie. 10 Obliczenia natęŝenia oświetlenia. Obliczenia i symulację natęŝenia oświetlenia ogólnego oraz awaryjnego wykonano przy pomocy programu Dialux firmy Golland-Łódź ul.sienkiewicza 58 tel Wszelkie zmiany typów opraw oraz ich rozmieszczenia naleŝy uzgadniać z inwestorem oraz firma Golland 11 Uwagi końcowe Po zakończeniu prac naleŝy dostarczyć Inwestorowi: - dokumentację powykonawczą wraz z kompletem pomiarów elektrycznych, - certyfikaty lub deklaracje zgodności zastosowanych materiałów, - komplet kluczy od rozdzielnic. - Osprzęt w rozdzielni musi być czytelnie i jednoznacznie oznaczony, np. za pomocą drukarki etykiet typu DYMO, - W rozdzielniach umieścić schemat zasilania budynku, - Instalacje elektryczne musi wykonać osoba posiadająca odpowiednie uprawnienia budowlane oraz SEP do 1 kv.
