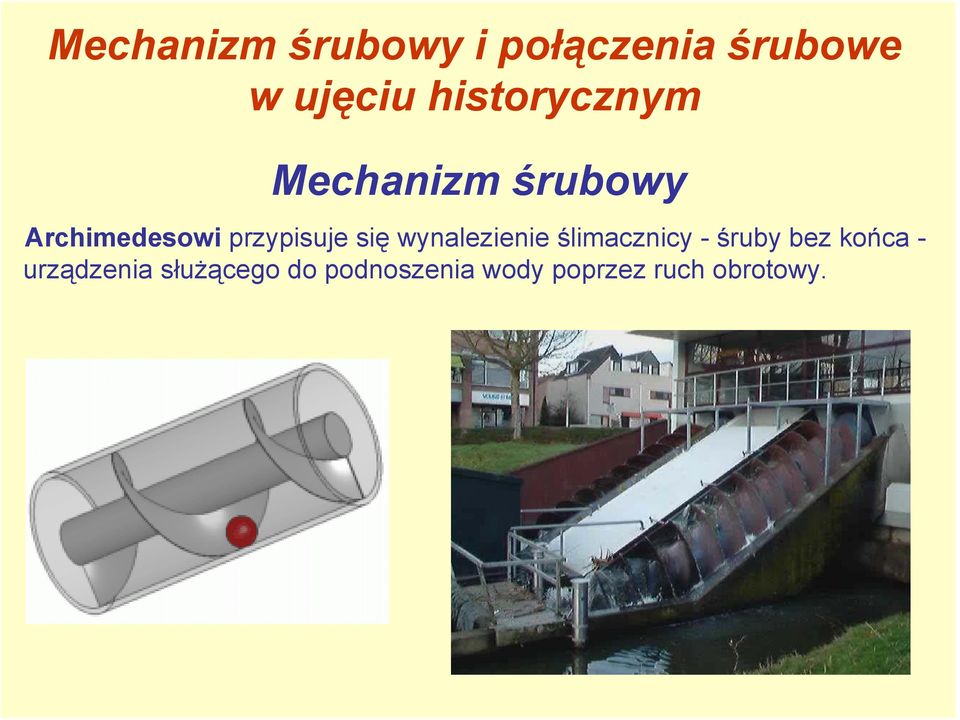

1 Mechanizm śrubowy i połączenia śrubowe w ujęciu historycznym Mechanizm śrubowy Archimedesowi przypisuje się wynalezienie ślimacznicy - śruby bez końca - urządzenia służącego do podnoszenia wody poprzez ruch obrotowy.
2 W XV wieku Johann Gutenberg wykorzystał działanie śruby w swej znanej pierwszej maszynie drukarskiej. Pierwszą maszynę do nacinania śrub zbudował w 1568 roku francuski matematyk Jaques Besson. Maszyna do nacinania gwintu zaprojektowana przez Leonarda

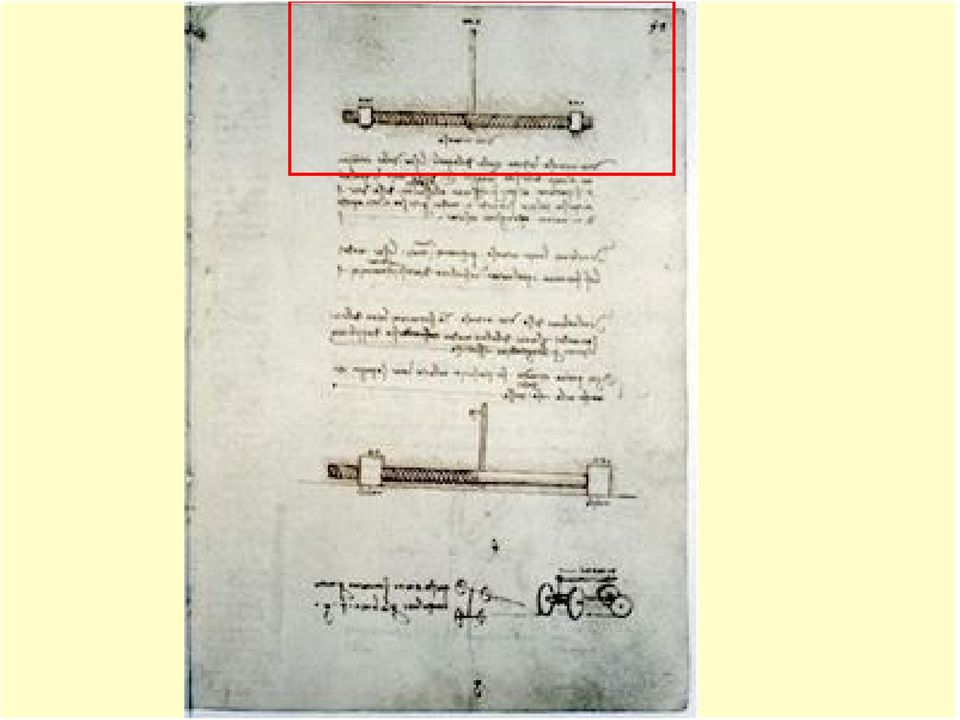

3 W manuskrypcie Codex Madrid I - Leonardo zawarł szczegółową analizę śruby
4
5
6 Śruby złączne Śruby złączne były znane już w starożytności. Pierwsze śruby były wykonane z brązu lub srebra i przeznaczone były do wkręcania do drewna. Gwinty tych śrub były wykonane przez wypiłowanie pilnikiem lub przylutowanie spiralnego drutu do trzpienia. Pierwsze śruby współpracujące z nakrętką pojawiły się w połowie piętnastego stulecia. Śruby te miały zarys prostokątny, który następnie był zaokrąglany. Nakrętki były bardzo prymitywne, ponieważ były wykonywane ręcznie. Następny wielki krok w tym zakresie uczynił Eli Whitney w 1801 roku, kiedy to została udoskonalona tokarka.

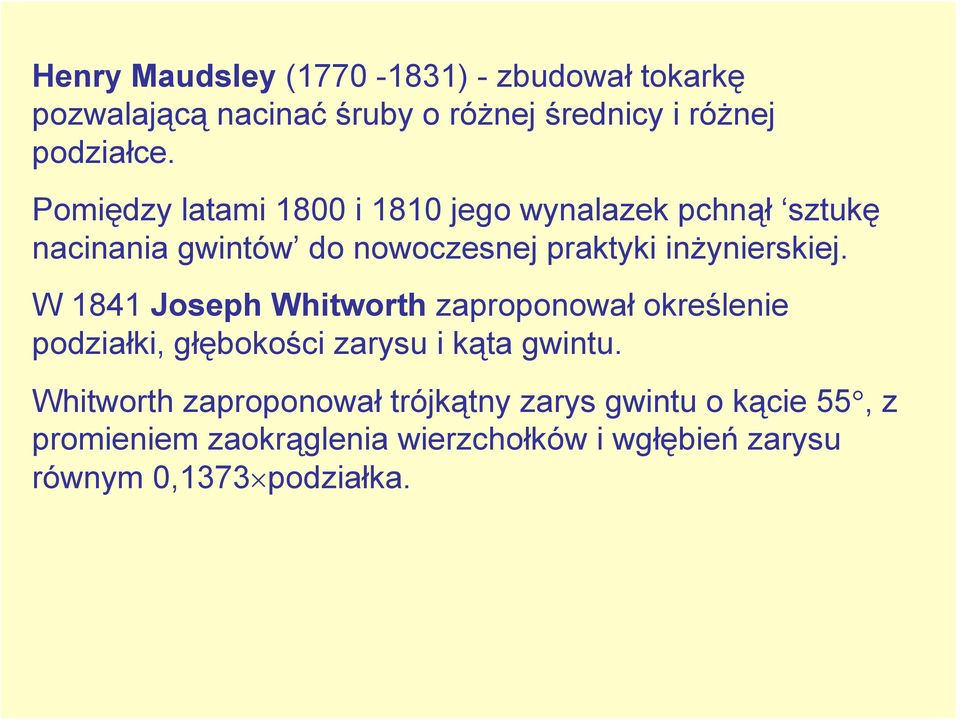

7 Henry Maudsley ( ) - zbudował tokarkę pozwalającą nacinać śruby o różnej średnicy i różnej podziałce. Pomiędzy latami 1800 i 1810 jego wynalazek pchnął sztukę nacinania gwintów do nowoczesnej praktyki inżynierskiej. W 1841 Joseph Whitworth zaproponował określenie podziałki, głębokości zarysu i kąta gwintu. Whitworth zaproponował trójkątny zarys gwintu o kącie 55, z promieniem zaokrąglenia wierzchołków i wgłębień zarysu równym 0,1373 podziałka.

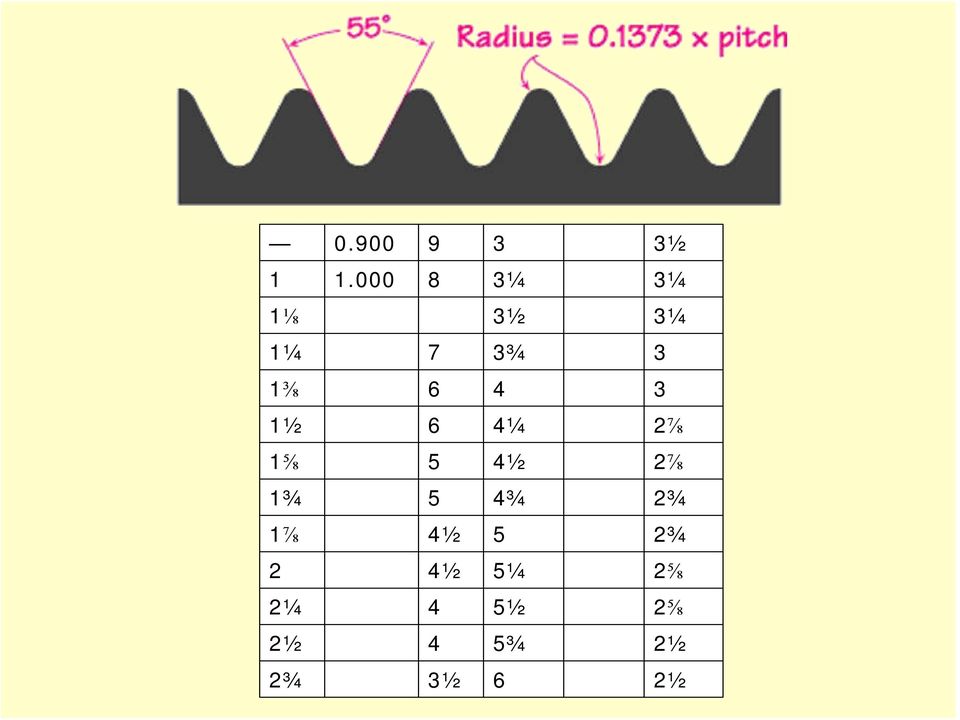

8 ½ ¼ 3¼ 1⅛ 3½ 3¼ 1¼ 7 3¾ 3 1⅜ ½ 6 4¼ 2⅞ 1⅝ 5 4½ 2⅞ 1¾ 5 4¾ 2¾ 1⅞ 4½ 5 2¾ 2 4½ 5¼ 2⅝ 2¼ 4 5½ 2⅝ 2½ 4 5¾ 2½ 2¾ 3½ 6 2½
9 LINIA ŚRUBOWA I GWINT

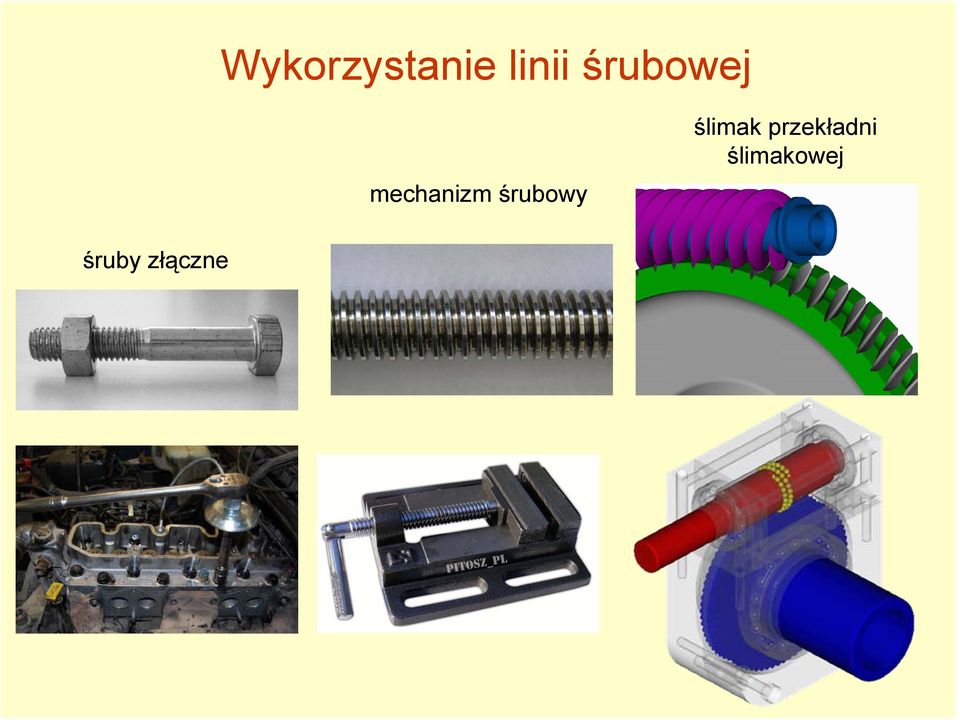

10 Wykorzystanie linii śrubowej mechanizm śrubowy ślimak przekładni ślimakowej śruby złączne
11 Linia śrubowa (helisa) to krzywa trójwymiarowa zakreślona przez punkt poruszający się ze stałą prędkością po tworzącej walca lub stożka, który obraca się jednocześnie ze stałą prędkością kątową wokół swej osi. linia śrubowa walcowa linia śrubowa stożkowa
12 Linia śrubowa walcowa wynika z nawinięcia trójkąta prostokątnego na walec. linia śrubowa walcowa
13 d γ kąt wzniosu linii śrubowej tgγ = h πd h γ πd

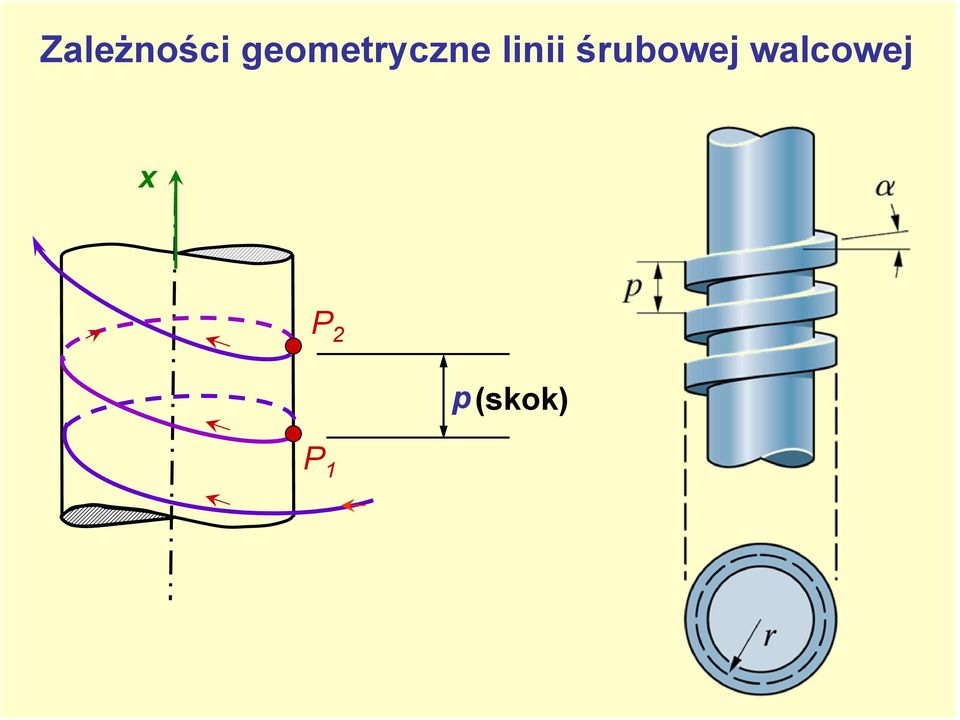

14 Zależności geometryczne linii śrubowej walcowej x P 2 p(skok) P 1
15 x P 2 h z (podziałka zarysu) p=2h z P 1 Linia śrubowa podwójna

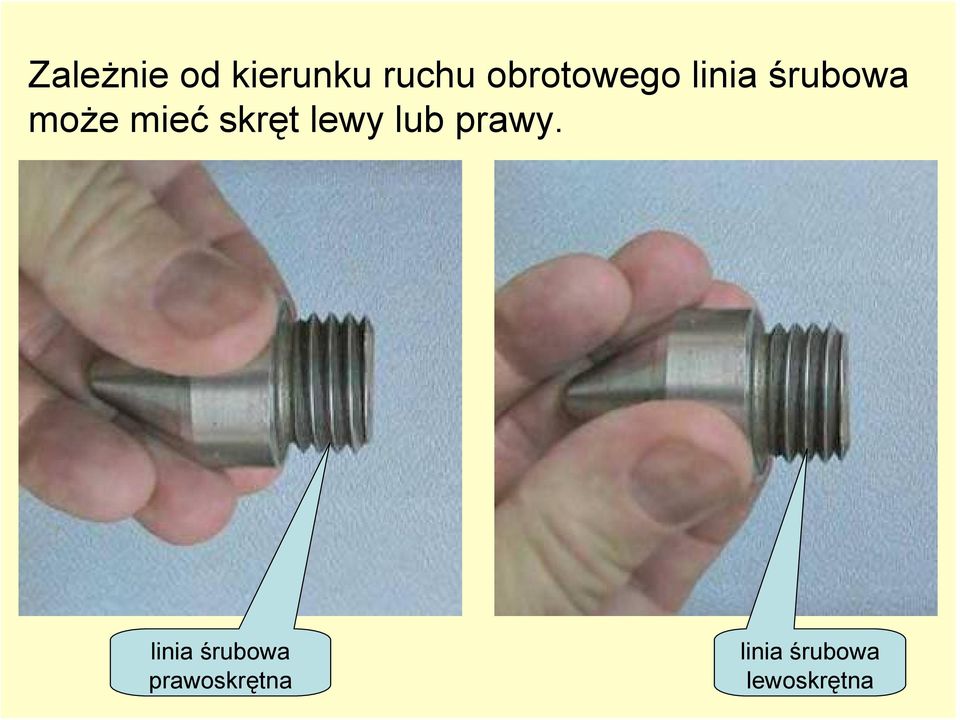

16 Zależnie od kierunku ruchu obrotowego linia śrubowa może mieć skręt lewy lub prawy. linia śrubowa prawoskrętna linia śrubowa lewoskrętna

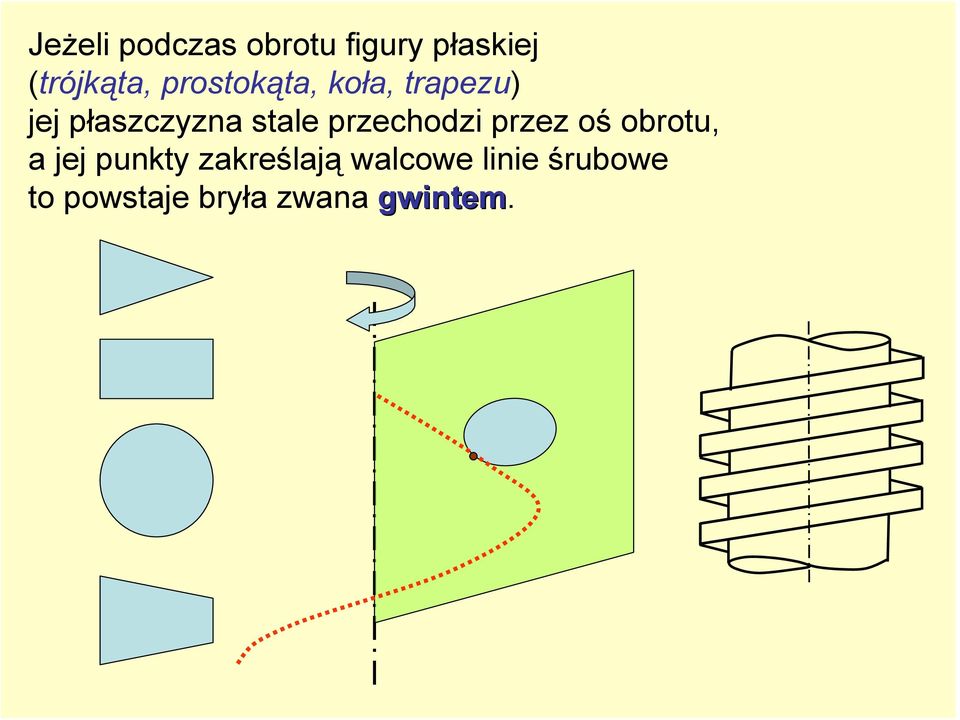

17 Jeżeli podczas obrotu figury płaskiej (trójkąta, prostokąta, koła, trapezu) jej płaszczyzna stale przechodzi przez oś obrotu, a jej punkty zakreślają walcowe linie śrubowe to powstaje bryła zwana gwintem.
18
19 Gwint jest ograniczony powierzchnią śrubową powstałą przy ruchu jego zarysu oraz powierzchnią walcową. Jeżeli powierzchnia śrubowa gwintu ogranicza powierzchnią walcową: od zewnątrz to nazywamy go zewnętrznym (śrubą), od wewnątrz to nazywamy go wewnętrznym (nakrętką). powierzchnia walcowa

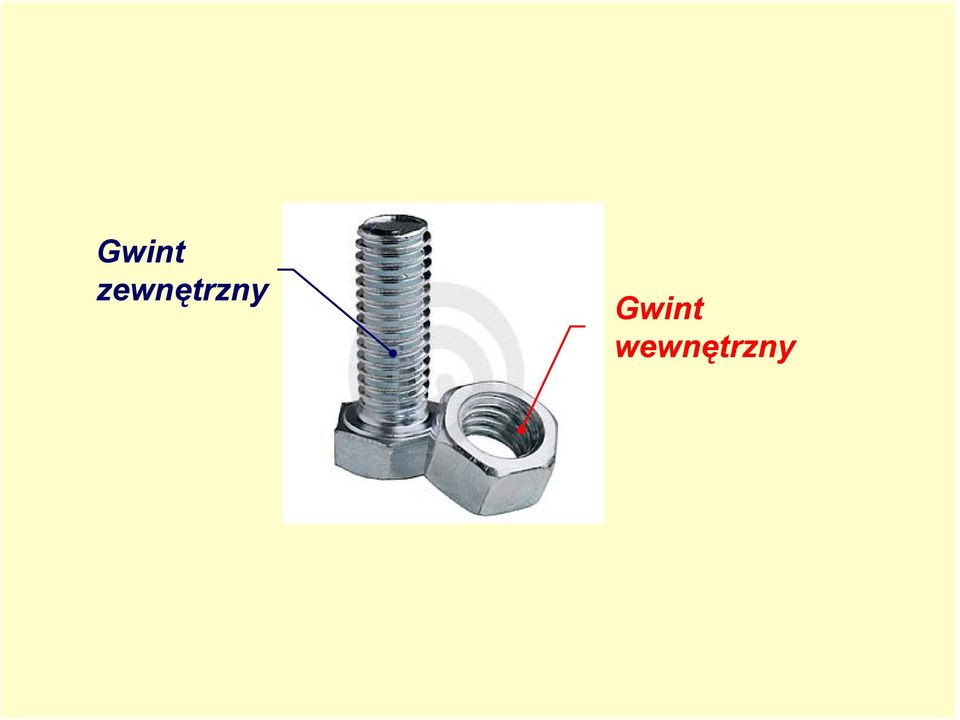

20 Gwint zewnętrzny Gwint wewnętrzny
21 Tworząca figura płaska nosi nazwę zarysu gwintu. Zależnie od kształtu zarysu rozróżnia się gwinty: trójkątne, prostokątne, trapezowe, kołowe.
22 Zależnie od kształtu zarysu rozróżnia się gwinty: trójkątne, prostokątne, trapezowe, kołowe.
23 Zarys gwintu trójkątny najczęściej stosowany jest w śrubach złącznych.
24
25 Zależnie od kształtu zarysu rozróżnia się gwinty: trójkątne, prostokątne, trapezowe, kołowe.
26 Zarys gwintu prostokątny stosowany jest w mechanizmach śrubowych do zamiany ruchu obrotowego na posuwisty przypadku, gdy wymagana jest duża dokładność posuwu. Gwint prostokątny ze względu na trudności wykonawcze i zmniejszoną wytrzymałość, w porównaniu do trapezowego, jest rzadko stosowany.
27 Zależnie od kształtu zarysu rozróżnia się gwinty: trójkątne, prostokątne, trapezowe, kołowe.
28 Rozróżnia się dwa rodzaje zarysów gwintu trapezowego: symetryczny, niesymetryczny.
29
30 Zarys gwintu trapezowego symetrycznego stosowany jest w mechanizmach śrubowych przy działaniu dużych obciążeń dwustronnych. Zarys gwintu trapezowego niesymetrycznego stosowany jest w mechanizmach śrubowych przy działaniu dużych obciążeń jednostronnych, np. podnośniki.
31 Zależnie od kształtu zarysu rozróżnia się gwinty: trójkątne, prostokątne, trapezowe, kołowe.
32 Zarys gwintu kołowy stosowany jest w urządzeniach poddanych obciążeniom dynamicznym, np. złącza wagonów kolejowych, hakach żurawi, itp.
33 Budowa sprzęgu śrubowego: 1) sworzeń, 2) hak, 3) rękojeść śruby, 4) łubek, 5) gwint prawy, 6) nakrętka sprzęgu, 7) gwint lewy, 8) pałąk.
34 Podziałką zarysu gwintu h z nazywa się odległość sąsiednich zarysów mierzoną wzdłuż osi gwintu. Skokiem gwintu p nazywa się przesuniecie zarysu zwoju wzdłuż osi po pełnym jego obrocie. Skok gwintu może być równy podziałce (p = h z ), wtedy gwint jest jednokrotny, lub stanowi jej krotność (p = z h z ), wtedy gwint jest wielokrotny.. p=h z p=2h z p=3h z
35 Charakterystyczne wielkości śruby współpracującej z nakrętką: średnica nominalną śruby d d d p średnicę podziałową śruby d p d r średnicę rdzenia d r średnicę nominalną nakrętki D średnicę otworu D o średnicę podziałową nakrętki D p przy czym: D p = d p nakrętka śruba oś śruby nośna głębokość gwintu t n Średnica robocza gwintu D d s. =0,5(D o +d) D o D p t n
36 M24 Liczba podana przy oznaczeniu gwintu, np. M24 zawsze oznacza średnicę nominalną d śruby, tj. średnicę zewnętrzną zarysu gwintu
37 Wszystkie gwinty poza prostokątnym są znormalizowane, a więc znormalizowane są ich średnice nominalne d i podziałki p. Wszystkie inne wymiary zarysu gwintu są uzależnione od podziałki p. W każdym rodzaju gwintów rozróżnia się podstawowy szereg gwintów normalnych zwykłych, w których średnica nominalna d jest skojarzona z pewną podziałką p.
38 W przypadku gdy z dana średnicą d jest skojarzona podziałka mniejsza niż w gwincie zwykłym, to mamy do czynienia z gwintem drobnozwojowym; w przypadku przeciwnym grubozwojowym. gwint drobnozwojowy gwint grubozwojowy
39
40
41 POŁĄ ŁĄCZENIA GWINTOWE I ŚRUBOWE
42 Rodzaje złączy gwintowych bezpośrednio wkręcane, np. smarowniczki w łożyskach ślizgowych, rurowe, np. złączki rurowe, połączenia śrubowe.
43 Połączenia śrubowe W zależności od postaci konstrukcyjnych rozróżnia się połączenia : śrubowe, szpilkowe, wkrętowe. śrubowe szpilkowe wkrętowe
44 Elementy połączenia śrubowego łeb śruby trzpień śruby śruba podkładka nakrętka
45 szpilka
46
47 Zależno ność między siłą obciąż ążającą nakrętk tkę a siłą obracającą nakrętk tkę Wyznaczenie takiej zależności pozwala na: obliczenie momentu niezbędnego do dokręcenia lub odkręcenia (poluzowania) nakrętki (śruby), obliczenie strat tarcia na gwincie między śrubą a nakrętką.
48 Zależność między siłą obciążającą nakrętkę P a siłą obracającą nakrętkę H wyznacza się analizując wycinek nakrętki. P P d s H wycinek nakrętki
49 W tym celu rozważa się ruch nakrętki jako ruch klocka po równi pochyłej. Klocek obciążony jest siłami: obciążającą nakrętkę P, obracającą nakrętkę H. H H P
50 x T P x γ γ P H x H y P y y H ruch klocka
51 Warunek równowagi dla klocka znajdującego się na równi pochyłej: ruch klocka T P x H x H y H T + P H x x = 0 x γ γ P P y y Wiemy jednak, że: T = μ N
52 Z rysunku wynika: N = P + H y y x ruch klocka γ T P x γ P H x H y P y y H P x P y H x = P sinγ = P = H cosγ cosγ H y = H sinγ
53 Wówczas warunek (1) można zapisać następująco: μ ( P cos γ + H sinγ ) + P sinγ H cosγ = 0 Przemnażając pierwszy człon równania przez μ: μ Pcos γ + μh sinγ + P sinγ H cosγ = 0 oraz grupując człony z P i H, otrzymujemy: H cos γ μ H sin γ = μ P cos γ + P sin γ
54 Wyciągając H i P przed nawiasy, otrzymujemy: H ( cos γ μ sinγ ) = P( μ cosγ + sinγ ) Po przekształceniu, uzyskuje się zależność: H = P μ cos cos γ γ μ + sin sin γ γ
55 Dzieląc obie części ułamka przez cosγ, otrzymuje się: H μ cos γ cos + γ sin γ cosγ = P = P cosγ μ sinγ μ 1 + μ tg γ tg γ Z tematu dotyczącego kąta tarcia wiemy, że: μ = tgρ
56 Wówczas: H = P tg 1 γ tg + γ tg ρ tg ρ Z trygonometrii szkoły średniej wiemy, że: tg ( α + β ) = tg 1 α tg + α tg β tg β
57 Ostatecznie otrzymuje się zależność pomiędzy siłą obracającą nakrętkę H a siłą ją obciążającą P: H = P tg ( γ + ρ ) Należy jednak pamiętać, że wywody te dotyczyły ruchu klocka do góry czyli dokręcania nakrętki siłą H.
58 W przypadku luzowania nakrętki (ruch klocka w dół po równi pochyłej: H = P tg ( γ ρ ) Ogólnie można zapisać zależność między siłami H i P jako: H = P tg ( γ ± ρ) + dokręcanie nakrętki; odkręcanie nakrętki:
59 Warunek samohamowności gwintu Rozpatrzmy przypadek zsuwania się klocka po równi pod działaniem siły P: P x T γ P P y
60 Rozpatrzmy przy jakich warunkach siła osiowa P będzie powodować zsuwanie się klocka: I. Jeżeli γ>ρ to Psinγ>T i H>0 II. Jeżeli γ<ρ to Psinγ<T i H<0 Warunkiem samohamowności złącza śrubowego jest nierówność: γ ρ
61 Dla zrównoważenia składowej na równi pochyłej wystarczy tylko siła tarcia T. Oznacza to, że dowolnie duża siła osiowa P nie jest w stanie przesunąć klocka na równi pochyłej, czyli odkręcić nakrętki. Dla jej zluzowania należy odwrócić kierunek siły H. W połączeniach ze śrubami złącznymi warunek samohamowności powinien być spełniony, natomiast złącza ruchowe w mechanizmach śrubowych powinny mieć jak największą sprawność.
62 Wytrzymałość gwintu W połączeniach gwintowych powinno się dążyć do równomiernego rozkładu nacisków na poszczególne zwoje gwintów. Nie zawsze jest to możliwe do spełnienia i przyczynami nierównomierności nacisków mogą być: różnice skoku w gwincie śruby i nakrętki spowodowane niedokładnym wykonaniem, różna sztywność (podatność) śruby i nakrętki, różnoimienne odkształcenia w śrubie i nakrętce.
63 Rozkład nacisków gwint standardowy
64 Równoimienność nacisków w śrubie i nakrętce można uzyskać za pomocą kształtowania postaci konstrukcyjnej połączenia śrubowego.
65 P p P p p p P P Naprężenia w śrubie i nakrętce są jednoimienne rozkład nacisków jest bardziej korzystny
66 Wytrzymałość gwintu na naciski powierzchniowe i ścinanie Gwint w połączeniu śrubowym podlega obciążeniom złożonym, a mianowicie jest on: M g P g p r P t zgniatany, ścinany, zginany.
67 Biorąc pod uwagę skomplikowany rozkład obciążeń w połączeniu gwintowym, oblicza się go w sposób uproszczony, zakładając równomierność nacisków w obu współpracujących elementach. Z trzech rodzajów obciążeń działających na gwint, najbardziej niebezpieczne jest zgniatanie gwintu czyli obciążenie w postaci nacisków powierzchniowych. Zakłada się, że jeżeli gwint będzie wystarczająco wytrzymały na naciski powierzchniowe, to będzie on również wytrzymały na pozostałe rodzaje obciążeń.
68 Jaka powinna być wysokość nakrętki m, aby przy zadanej średnicy nominalnej śruby d zwoje nakrętki były odporne na naciski powierzchniowe i nie ulegały ścięciu?.
69 Niech śruba będzie rozciągana siłą P. W praktyce połączenie śrubowe projektuje się tak, aby wytrzymałość gwintu na naciski powierzchniowe była większa niż wytrzymałość rdzenia śruby na rozerwanie. Oznacza to, że powierzchnia gwintu musi przenieść większe naciski powierzchniowe p niż jest wytrzymały rdzeń śruby na rozerwanie k r. p > k r p - naciski powierzchniowe na gwincie, k r - wytrzymałość materiału rdzenia śruby na rozerwanie.
70 Warunek wytrzymałościowy dla rdzenia śruby na rozerwanie: P σ = k r F r (1) Stąd śruba może być obciążaną siłą P: P k r F (2)
71 Warunek wytrzymałościowy na naciski powierzchniowe: P p = F p i p dop (3) gdzie: F p - powierzchnia nacisku jednego zwoju (rzut powierzchni styku gwintu na płaszczyznę prostopadłą do osi śruby), i liczba czynnych zwojów gwintu nakrętki współpracującej ze śrubą. F p
72 Podstawiając do równania 3 siłę obciążającą śrubę P (z równania 2) uzyskuje się: k r F p F i p dop (5) Przekształcając to równanie do postaci: k r F p dop F p i (6)
73 Pole powierzchni nacisku jednego zwoju F p : F p = π d s t n (7) d s - średnia średnica gwintu, t n t n -nośna głębokość gwintu, na jakiej śruba styka się z nakrętką. d s
74 Pole powierzchni przekroju rdzenia śruby F: F 1 = π 4 d 2 r (8) d r - średnica rdzenia śruby.
75 Liczba czynnych zwojów gwintu nakrętki współpracującej ze śrubą i: i = m h z (9) gdzie: m wysokość nakrętki, h z podziałka zarysu gwintu.
76 Podstawiając do równania (6) zależności (7), (8) i (9) uzyskuje się : z n s dop r r h m t d p d k π π Po przekształceniach uzyskuje się: m t d p h d k n s dop z r r π π 4 2
77 Wyznaczając z ostatniego równania m uzyskuję się: n s dop z r r t d p h d k m π π 4 2 Po uproszczeniach i odpowiednich przekształceniach uzyskuję się: r n z s r dop r d t h d d p k m 4 1
78 Dla zwykłych śrub złącznych z gwintem metrycznym występują następujące zależności: d d r s 0, 88 h t z n 154, d r 0, 8d Po podstawieniu uzyskuje się: m kr 0, 27d p dop
79 W śrubach złącznych śruba i nakrętka są stalowe, dla których: Wówczas: k p r dop 2,5 m > 0, 67 W rzeczywistości dla zwykłych śrubach złącznych wykonanych ze stali przyjmuje się m = 0,8d i taką nakrętkę nie należy obliczać na naciski powierzchniowe. d
80 Podobne rozważania można przeprowadzić na wytrzymałość gwintu na ścinanie, przy czym inna będzie powierzchnia ścinana. Dla stalowych śrub złącznych uzyskuje się warunek: m 0, 47 Oznacza to, że jeżeli gwint w nakrętce spełnia warunek na naciski powierzchniowe to tym bardziej spełnia warunek na ścinanie. d
81 W normalnych śrubach złąz łącznych wykonanych ze stali gdzie m = 0,8d gwintu nie trzeba obliczać. Wpływ zginania gwintu (nie śruby) na jego wytrzymałość jest nieznaczny i w obliczeniach można pominąć.
82 Odciąż ążanie śrub od zginania i skręcania
83 Optymalnym stanem obciążenia złącza śrubowego jest jego obciążenie siłą osiową. Warunkiem tego stanu jest prostopadłość osi śruby do powierzchni: łba śruby, oporowych nakrętki, styku elementu łączonych.
84 Jeżeli ten warunek nie zostanie spełniony to pojawiają się dodatkowe naprężenia w śrubie, wywołane działaniem momentu gnącego M g. Naprężenia te w połączeniu ze zmiennymi naprężeniami roboczymi mogą prowadzić do zniszczenia śruby. W praktyce zawsze występują nieprostopadłości osi śruby i wymienionych powierzchni, wywołane np. niedokładnym wykonaniem lub występowaniem zanieczyszczeń.
85 Pojawia się przy tym pytanie: czy można minimalizować konstrukcyjnie wpływ tego rodzaju napręż ężeń gnących? Wiemy, że naprężenia gnące σ g wywołane działaniem momentu gnącego M g w przekroju rdzenia śruby wynoszą: gdzie: g = M g σ (1) W 0 W 0 wskaźnik przekroju kołowego rdzenia śruby na zginanie
86 W celu określenia czynników wpływających na zmniejszenie dodatkowych naprężeń gnących pojawiających się w wyniku nieprostopadłości osi śruby i powierzchni oporowych, rozpatruje się w przejaskrawieniu zginaną śrubę.
87 l tg α = s α (2) ρ α ρ l s ρ s l = (3) α
88 Z wytrzymałości materiałów wiemy, że dla zginanej belki istnieje zależność: 1 ρ = Μ g E I (4) gdzie: ρ M g I moment bezwładności figury płaskiej
89 Podstawiając zależność (3) do równania (4) uzyskuje się: α l s = Μ E Po przekształceniach zaś: g I 0 (5) M g l = E I s 0 α i: M g E I = 0 l s α (6)
90 Podstawmy do równania (1) uzyskaną zależność (5) dla momentu gnącego M g : σ g = M W g 0 = E W I 0 0 l α Moment bezwładności I 0 oraz wskaźnik przekroju na zginanie W 0 dla przekroju kołowego rdzenia śruby wynoszą odpowiednio: s (6) W 0 3 d = π r oraz 32 I 0 = π 64 d 4 r (7)
91 Po podstawieniu wartości W 0 i I 0 z równania (7) do równania (6) uzyskuje się: (8) r s r s g d l d E l W I E = = π π α α σ Po uproszczeniu uzyskuje się zaś ostatecznie: = s r g l d E α σ 2 1 (9) 2
92 σ g Dodatkowe naprężenia gnące wywołane nieprostopadłością powierzchni oporowej do osi śruby (kąt α) są tym mniejsze im większy jest stosunek czynnej długości śruby l s do średnicy jej rdzenia d r, tzn. im bardziej jest elastyczna (smukła, podatna) śruba. l d s r
93 Śruba elastyczna (smukłe, podatne) l s d r
94 W celu wyeliminowania szkodliwych naprężeń gnących dodatkowo stosuje się specjalne podkładki zapewniające poprawę prostopadłości powierzchni elementów łączonych oraz powierzchni nakrętki (łba) do osi śruby. r kuli P
95 Widok x x P
96 Zasada działania hydraulicznego urządzenia do napinania olej pod ciśnieniem nakrętka śruba
97
98
99
100 Wytrzymałość połą łączeń śrubowych Rozróżnia się cztery podstawowe przypadki obciążeń połączeń śrubowych: I. Śruba obciążona siłą osiową II. Śruba obciążona siłą osiową i momentem skręcającym III. Śruba napięta wstępnie i obciążona siłą osiową IV.Śruba obciążona siłą poprzeczną: śruba założona z luzem śruba pasowana
101 Przypadek I: Śruba obciążona siłą osiową Przykładem takiego przypadku obciążenia może być np. hak urządzenia dźwigowego. P
102 Warunek wytrzymałościowy: P σ = k r F r gdzie F przekrój rdzenia śruby: P F = π 4 2 d r
103 Po podstawieniu uzyskuje się zależność: 4 π P d 2 r Zależność ta pozwala rozwiązać trzy podstawowe zadania: k r Dane: obciążenie P, materiał k r należy obliczyć: średnice rdzenia śruby d r d r 4 π P k r Dane: średnica rdzenia śruby d r materiał k r należy obliczyć: obciążenie P P π 2 d r k r 4 Dane: obciążenie P, średnica rdzenia śruby d r należy obliczyć: materiał k r k r 4 P π d 2 r
104
105 Przypadek II: Śruba obciążona siłą osiową i momentem skręcającym Przykładem takiego przypadku obciążenia może być np. podnośnik. W śrubie obciążonej siłą osiową P i momentem skręcającym M s wystąpią naprężenia rozciągające względnie ściskające σ oraz naprężenia skręcające τ
106 Naprężenia rozciągające (ściskające): σ r = P F Naprężenia skręcające: gdzie: τ = M W M s moment skręcający, s s W s wskaźnik przekroju kołowego na skręcanie
107 Moment skręcający: M s = M T M TPO Sumaryczny moment tarcia: M = M + gdzie: T TG M TPO M TG M TG moment tarcia na gwincie, M TPO moment tarcia na powierzchni oporowej
108 Moment tarcia na gwincie : M TG = 0, 5 d s H Wiemy jednak że: H = P tg ( γ + ρ ) Wówczas moment tarcia na gwincie : M TG = 0, 5 d P tg s ( γ + ρ )
109 O wytężeniu materiału decydują naprężenia zastępcze (np. według hipotezy Hubera): σ z = σ 2 c + ( α τ ) 2 kr gdzie: α -współczynnik przeliczeniowy, k r dopuszczalne naprężenia na rozciąganie (ściskanie) Z otrzymanej zależności z reguły oblicza się średnicę rdzenia śruby.
110 Przy obliczeniach wstępnych i obliczeniach nie wymagających dużej dokładności, śruby oblicza się jak gdyby były obciążone tylko siłą osiową P mnożąc ją przez współczynnik poprawkowy równy 1,25 1,3. Współczynnik ten uwzględnia naprężenia skręcające, pojawiające się w gwincie wskutek tarcia., σ = 13 F P k r w obliczeniach wstepnych
111 Śruby ściskane należy ponadto sprawdzić na wyboczenie. P O charakterze wyboczenia (sprężyste, niesprężyste) śrub decyduje ich smukłość oraz sposób zamocowania śruby.
112 Przypadek III: Śruba napięta wstępnie i obciążona siłą osiową Przykładem takiego przypadku obciążenia może być np. mocowanie głowicy cylindra w silniku.
113
114 Napięcie wstępne połączeń śrubowych stosuje się w przypadku działania obciążeń zmiennych oraz istnienia wymagań w zakresie szczelności połączenia. Niezawodna praca takich połączeń śrubowych zależy w znacznej mierze od sposobu ich wstępnego napinania. Zbyt mała wartość siły napięcia wstępnego może spowodować to, że działanie obciążenia roboczego powoduje takie odkształcenie śrub iż nastąpi utrata styku. Zbyt duża wartość siły napięcia wstępnego może spowodować to, że działanie obciążenia roboczego nałoży się na obciążenie wstępne i ich sumaryczne działanie może doprowadzić do przekroczenia granicy plastyczności materiału śrub, co w konsekwencji spowoduje nadmierne ich wydłużanie się i w konsekwencji utratę styku.
115 Siła napięcia wstępnego w połączeniu śrubowym jest realizowana za pomocą dokręcającego momentu obrotowego przyłożonego do nakrętki i (lub) łba śruby. Kiedy połączenie jest napięte wstępnie to następuje sprężyste wydłużenie śruby oraz sprężyste ściśniecie elementów łączonych. Zakłada się, że obciążenie to przenoszone jest przez bryłę przestrzenną. strefa przenoszenia obciążenia od napięcia wstępnego
116 Schemat ilustrujący działanie anie napięcia wstępnego w połą łączeniu śrubowym a) b) c) d) 1000 N P<1000 N P>1000 N a) obciążenie zewnętrzne bez napięcia wstępnego; b) napięcie wstępne bez obciążenia zewnętrznego; c) obciążenie zewnętrzne mniejsze od napięcia wstępnego; d) obciążenie zewnętrzne większe od napięcia wstępnego.
117 siła ściskająca elementy łączone obciążenie śruba siła rozciągająca ugięcie β α wydłużenie Odkształcenie śruby i elementów łączonych w zależności od obciążenia można przedstawić w formie wykresów
118 a) wydłużenie śruby b) dodatkowe wydłużenie śruby c) ściśniecie elementów łączonych odciążenie ściśniętych elementów łączonych siła obciążenia podstawowego
119 a) Wykresy odkształce ceń śruby i elementów łączonych siła całkowita obciążająca śrubę b) nie jest suma algebraiczną tych sił obciążenie siła napięcia wstępnego obciążenie dodatkowa siła obciążająca śrubę siła napięcia wstępnego dodatkowa siła odciążająca elementy łączone siła obciążenia podstawowego odkształcenie odkształcenie wydłużenie śruby ściśnięcie elementów łączonych wydłużenie śruby ściśnięcie elementów łączonych a) siła napięcia wstępnego; b) siła napięcia wstępnego oraz siła obciążenia podstawowego
120 Całkowite obciążenie śruby napiętej wstępnie, a potem poddanej działaniu obciążeniu podstawowemu nie jest sumą arytmetyczną tych sił i jest mniejsze od sumy tych sił. Cześć obciążenia podstawowego przejmują elementy łączone, przy czym wartość tego przejęcia zależy od podatności śruby i elementów łączonych.
121 Istotnym czynnikiem poprawnej pracy połączenia śrubowego jest dobór prawidłowej wartości siły napięcia wstępnego (przy zdanej wartości obciążenia podstawowego), ponieważ: zbyt duża jego wartość może spowodować przekroczenie granicy sprężystości materiału śruby, zbyt mała jego wartość może spowodować utratę zacisku resztkowego elementów łączonych.
122 dodatkowa siła obciążająca śrubę obciążenie odpowiadające granicy sprężystości materiału śruby zwiększona siła napięcia wstępnego dodatkowa siła odciążająca elementy łączone siła obciążenia podstawowego wydłużenie śruby ściśnięcie elementów łączonych odkształcenie a) zbyt duża siła napięcia wstępnego; b) zbyt mała siła napięcia wstępnego. dodatkowa siła obciążająca śrubę obciążenie zmniejszona siła napięcia wstępnego obciążenie dodatkowa siła odciążająca elementy łączone siła obciążenia podstawowego wydłużenie śruby ściśnięcie elementów łączonych odkształcenie szczelina miedzy elementami łączonymi
123 ` odkształcenie obciążenie siła napięcia wstępnego zmniejszona na wskutek osiadania odkształcenie złącza wskutek osiadania
124 Całkowita siła P c obciążająca śrubę wynosi: P c = P + χ w ( ) P p (1) gdzie: P w siła napięcia wstępnego, P p siła zewnętrzna (obciążenie podstawowe), χ współczynnik obciążenia podstawowego. Wartość współczynnika obciążenia podstawowego χ można określić za pomocą podatności śruby K s i elementów łączonych K k : K s K k χ (2) = + K k
125 W celu obniżenia wpływu zmiennego obciążenia zewnętrznego na całkowitą siłę obciążającą śrubę należy zmniejszyć współczynnik obciążenia podstawowego χ. Można to osiągnąć poprzez zwiększenie podatności śruby K s i (lub) zmniejszenie podatności elementów łączonych K k (zwiększenie ich sztywności).
126 siła obciążenia podstawowego śruba podatna dodatkowa siła obciążająca śrubę odkształcenie całkowita siła obciążająca śrubę obciążenie siła obciążenia podstawowego siła napięcia wstępnego obciążenie całkowita siła obciążająca śrubę dodatkowa siła obciążająca śrubę śruba sztyw na
127 Zastosowanie stali o zwiększonej wytrzymałości pozwala na zmniejszenie przekroju poprzecznego śrub a tym samym zwiększenie ich podatności K s (śruby elastyczne). l s d r
128 Sposoby zmiany podatności elementów łączonych zmniejszenie podatności elementów łączonych uzyskuje się poprzez zastosowanie sztywnych podkładek o dużej powierzchni oporowej zwiększenie ich podatności poprzez zastosowanie elastycznych przekładek lub wybranie części materiału w kołnierzach
129 Reguła konstruowania połączeń śrubowych z napięciem wstępnym, poddanym obciążeniom zmiennym: sztywne kołnierze nierze - podatne śruby. Reguła konstruowania połączeń śrubowych dla których ma być zapewniona jego szczelność: podatne kołnierze nierze - sztywne śruby.
130
131 Dużą rolę w prawidłowym doborze napięcia wstępnego ma kolejność dokręcania śrub, np. podczas montażu głowic. Niewłaściwa kolejność mogłaby doprowadzić do jej uszkodzenia lub spowodować w niedługim czasie awarię (nieszczelność głowicy), co w rezultacie może doprowadzić do poważnej usterki silnika.
132
133 Metoda ta jest podzielona na cztery etapy dociągania śrub: pierwszy etap to dociąganie wstępne śrub na krzyż w kolejności pokazanej na rysunku, drugi etap dociągania śrub jest w tej samej kolejności jak w etapie pierwszym, lecz ze zwiększonym momentem siły dokręcającej nakrętki
134 Etap trzeci i czwarty są końcowymi w których śruby dociąga się na gotowo, kolejno jedną śrubę po drugiej, zwiększając za każdym razem moment siły dokręcającej nakrętki
135 Podczas dokręcania głowic jednolitych stosuje się dwa sposoby dokręcania:
136
137 Przypadek IV: Śruba obciążona siłą poprzeczną - śruba założona z luzem Przykładem takiego przypadku obciążenia może być np. kołnierz sprzęgła sztywnego. d r P t P t luz
138 Tego rodzaju połączenie przenosi obciążenie za pomocą sił tarcia: μ μ = = w T P N T P r w r k F P = σ Naprężenia rozciągające w rdzeniu śruby wywołane siła napięcia wstępnego wynoszą: Po przekształceniu otrzymuje się: r r w r r w d k P k d P π π (1) (2) (3)
139 Podstawiając zależność (3) do równania (1), otrzymujemy zależność pozwalającą obliczyć obciążalność złącza: P T π k r 4 d 2 r μ
140 Przypadek IV: Śruba obciążona siłą poprzeczną - śruba pasowana P t P t g min d t
141 W danym przypadku trzpień śruby będzie ścinany: τ PT 4 = π d 2 t Połączenie to należy sprawdzić również z warunku na naciski powierzchniowe: k t p = d t P T g min p dop
142 booster case
143
144 LUZOWANIE SIĘ POŁĄ ŁĄCZEŃ ŚRUBOWYCH
145 LUZOWANIE SIĘ POŁĄ ŁĄCZEŃ ŚRUBOWYCH PRZY OBCIĄŻ ĄŻENIACH STATYCZNYCH
146 P d s T
147 Warunek samohamowności złącza śrubowego obciążonego tylko siłą napięcia wstępnego M < odkr M T M odkr moment powodujący odkręcenie nakrętki, M T moment tarcia na gwincie i na powierzchni oporowej.
148 Analiza warunku samohamowności połączenia śrubowego możliwe przyczyny luzowania się połączeń śrubowych: zmiana cech geometrycznych gwintu powodujących zwiększenie podziałki gwintu h, zmiana własności ciernych na powierzchni śruby i nakrętki oraz powierzchni oporowych nakrętki/łba śruby powodujących zmniejszenie współczynników tarcia μ.
149 Zmiana cech geometrycznych gwintu powodujących zwiększenie podziałki gwintu h trwała zmiana długości pracującej części gwintu. Zmianę tę może wywołać: przekroczenie wytrzymałości materiałów elementów złącza na dany rodzaj obciążenia, nadmierne rozszerzenie cieplne śruby.
150 Zmiana własności ciernych na powierzchni śruby i nakrętki oraz powierzchni oporowych nakrętki/łba śruby powodujących zmniejszenie współczynnika μ: działanie czynników destrukcyjnych na powierzchni styku, np. różnego rodzaju oddziaływań korozyjnych, wprowadzenie między współpracujące powierzchnie substancji zmniejszających tarcie.
151 LUZOWANIE SIĘ POŁĄ ŁĄCZEŃ ŚRUBOWYCH PRZY OBCIĄŻ ĄŻENIACH DYNAMICZNYCH
152 obciążenia wzdłużne ruchy nakrętki obciążenia poprzeczne ruchy śruby obciążenia wzdłużne
153 ρ ρ -kąt tarcia
154 Dynamiczne obciążenia poprzeczne ρ brak dynamicznych obciążeń poprzecznych
155 poślizg bloku w wyniku działania dynamicznych obciążeń poprzecznych
156 ZAPOBIEGANIE LUZOWANIU SIĘ POŁĄ ŁĄCZEŃ ŚRUBOWYCH
157 Sposoby przeciwdziałania luzowaniu się połączeń śrubowych Przeciwdziałanietrwałej zmianie długości śruby wzdłuż jej osi Przeciwdziałanie powstawaniu poślizgowi na gwincie Zastosowanie materiału zapewniającego dużą wytrzymałość na rozciąganie Zastosowanie materiału zapewniającego małą odkształcalność cieplną Zastosowanie materiału zapewniającego dużą odporność na zużycie i korozję Zastosowanie odpowiedniej wielkości napięcia wstępnego Przeciwdziałanie powstawaniu zjawiska rezonansu złącza Przeciwdziałanie przemieszczaniu się nakrętek za pomocą wprowadzenia dodatkowych sił
158 PRZECIWDZIAŁANIE ANIE LUZOWANIU SIĘ POŁĄ ŁĄCZEŃ ŚRUBOWYCH ZA POMOCĄ DOBORU ODPOWIEDNIEJ WARTOŚCI NAPIĘCIA WSTĘPNEGO
159 Siły y zewnętrzne możliwe do zastosowania w połą łączeniu śrubowym: tarcia; zjawisko powstawania oporu hamującego ruch nakrętki względem śruby, kształtu nakrętki, łba śruby, elementów łączonych oraz różnego rodzaju elementów dodatkowych; zdolność przenoszenia obciążeń z jednego elementu na drugi uwarunkowane jest istnieniem sił wiążących, które wyzna-czają wewnętrzne i powierzchniowe siły spójności materiału tych elementów, spójno jności (kohezji); wzajemne przyciąganie się cząstek materiału elementów złącza, przyczepności ci (adhezji); łączenie się powierzchniowych gwintu śruby i nakrętki doprowadzonych do zetknięcia.
160 Możliwe metody zabezpieczenia połą łączeń śrubowych przed samoodkręcaniem: zabezpieczenia cierne, zabezpieczenia kształtowe, zabezpieczenia spojeniowe, zabezpieczenia klejone.
161 Zabezpieczenia cierne Zabezpieczenia cierne zwiększenie tarcia na powierzchni oporowej nakrętki (łba śruby) zwiększenie tarcia na powierzchni współpracującego gwintu zwiększenie tarcia na całej powierzchni zwiększenie tarcia na części powierzchni zwiększenie tarcia naciskami osiowymi zwiększenie tarcia naciskami promieniowymi nakrętka (łeb śruby) z zębami ryglującymi podkładka sprężysta ma całym obwodzie miejscowo ma całym obwodzie miejscowo przeciwnakrętka nakrętka ze szczeliną wzdłużną i wkrętem nakrętka stożkowa nakrętka ze wstawka sprężystą nakrętka mimośrodowa nakrętka ze szczelinami poprzecznymi
162 Zabezpieczenia kształtowe towe Zabezpieczenia kształtowe za pomocą elementów o przekroju zbliżonym do kołowego za pomocą elementów o przekroju zbliżonym do prostokątnego umiejscawianych p o- przecznie do osi złącza umiejscawianych wzdłużnie do osi złącza umiejscawianych na p o- wierzchni oporowej umiejscawianych na nakrętce zawleczki, kołki, śruby wkręty, kołki podkładki odginane nakładki
163 a) b) prawidłowo prawidłowo nieprawidłowo nieprawidłowo Rys. 1. Zasady zabezpieczenia drutem; a) zabezpieczenie dwóch śrub; b) zabezpieczenie w przypadku kilku śrub
164 NOWE ROZWIĄZANIA ZANIA W ZAKRESIE ZABEZPIECZEŃ PRZECIWDZIAŁAJ AJĄCYCH LUZOWANIU SIĘ POŁĄ ŁĄCZEŃ ŚRUBOWYCH
165 Spiralock
166 Rozkład nacisków w gwincie gwint standardowy gwint typu Spiralock
167 Step-Lock Bolt nakrętka poślizg γ śruba część płaska część pochylona γ nakrętka śruba brak poślizgu
168 NORD-LOCK α > γ α γ
169 P 1 <P 2 P 1 P 2
170 Double Thread Bolts nakrętka przeciwnakrętka
171 Dobranie wielkości parametrów połączenia śrubowego zapewniającego jego teoretyczną samohamowność nie przeciwdziała jego luzowaniu się w przypadku działania obciążeń dynamicznych. Najbardziej sprzyjające luzowaniu się połączeń śrubowych są dynamiczne obciążenia poprzeczne. Najbardziej skutecznym sposobem przeciwdziałania luzowaniu się połączeń śrubowych jest dobór: odpowiedniej wartości siły napięcia wstępnego, różnorodnego rodzaju zabezpieczeń ciernych i kształtowych.
172 Mechanizm śrubowy Wykorzystanie linii śrubowej mechanizm śrubowy ślimak przekładni ślimakowej śruby złączne
173 Sprawność mechanizmu śrubowego Ogólnie sprawność dowolnego mechanizmu (maszyny) stosunek pracy uzyskanej L u do pracy włożonej L w : η = L L u w
174 Pracy uzyskana L u : L u = P h h P
175 Z trójkąta prostokątnego uzyskamy zależność: h γ πd s tg h γ = h = π d π d s s tg γ
176 Wówczas praca uzyskana L u : L u = P π d tgγ s
177 Z mechaniki ogólnej wiemy, że pracę włożoną L w możemy wyznaczyć z równania dynamicznego ruchu obrotowego ciała sztywnego: gdzie: ϕ L = M d w z ϕ 0 ϕ M z -moment główny sił zewnętrznych względem osi obrotu ciała, ϕ -kąt obrotu
178 W rozważanym przypadku kąt obrotu nakrętki wynosi 2π, zaś moment główny sił zewnętrznych względem osi obrotu ciała: M = H z d s 2 Po podstawieniu uzyskuje się zależność na pracę włożoną L w : L w = π d 2 H s 2
179 Z poprzednich rozważań wiemy jednak, że: H = P tg ( γ + ρ ) Wówczas: L w ( γ + ρ ) d π = P tg s
180 Ostatecznie uzyskujemy następującą zależność na sprawność gwintu η: η = L u = P π d s tg γ L w P tg ( γ + ρ ) d π s Po uproszczeniu zaś: η = tg tg γ ( γ + ρ)
181 Kąt przy którym sprawność η jest największa można znaleźć z warunku: d η = γ d 0 Największą sprawność uzyskuję się dla kąta: ρ γ opt = 45 2
182 100 η [%] 80 granica samohamowności obszar śrub złącznych obszar śrub ruchowych η max 0 0,2 0,4 0,6 0,8 1,0 1,2 tgγ 0 10º 20º 30º 40º 50º kąt pochylenia gwintu γ
183
184
I. Wstępne obliczenia
I. Wstępne obliczenia Dla złącza gwintowego narażonego na rozciąganie ze skręcaniem: 0,65 0,85 Przyjmuję 0,70 4 0,7 0,7 0,7 A- pole powierzchni przekroju poprzecznego rdzenia śruby 1,9 2,9 Q=6,3kN 13,546
Bardziej szczegółowoPodstawy Konstrukcji Maszyn. Połączenia gwintowe
Podstawy Konstrukcji Maszyn Połączenia gwintowe Wprowadzenie Połączenia gwintowe są połączeniami kształtowymi rozłącznymi najczęściej stosowanymi w budowie maszyn. Zasadniczym elementem połączenia gwintowego
Bardziej szczegółowoGEOMETRIA GWINTÓW Pracę wykonał Mateusz Szatkowski 1h.
GEOMETRIA GWINTÓW Pracę wykonał Mateusz Szatkowski 1h. Gwint to śrubowe nacięcie na powierzchni walcowej lub stożkowej, zewnętrznej lub wewnętrznej. Komplementarne gwinty wewnętrzny i zewnętrzny mają tak
Bardziej szczegółowoZadanie 1: śruba rozciągana i skręcana
Zadanie 1: śruba rozciągana i skręcana Cylindryczny zbiornik i jego pokrywę łączy osiem śrub M16 wykonanych ze stali C15 i osadzonych na kołnierzu. Średnica wewnętrzna zbiornika wynosi 200 mm. Zbiornik
Bardziej szczegółowoPomiar strat mocy w śrubowym mechanizmie podnoszenia
POLITECHNIKA BIAŁOSTOCKA WYDZIAŁ MECHANICZNY Katedra Budowy i Eksploatacji Maszyn Instrukcja do zajęć laboratoryjnych z przedmiotu: PODSTAWY KONSTRUKCJI MASZYN II Temat ćwiczenia: Pomiar strat mocy w śrubowym
Bardziej szczegółowoOBLICZANIE KÓŁK ZĘBATYCH
OBLICZANIE KÓŁK ZĘBATYCH koło podziałowe linia przyporu P R P N P O koło podziałowe Najsilniejsze zginanie zęba następuje wówczas, gdy siła P N jest przyłożona u wierzchołka zęba. Siłę P N można rozłożyć
Bardziej szczegółowo1. Zasady konstruowania elementów maszyn
3 Przedmowa... 10 O Autorów... 11 1. Zasady konstruowania elementów maszyn 1.1 Ogólne zasady projektowania.... 14 Pytania i polecenia... 15 1.2 Klasyfikacja i normalizacja elementów maszyn... 16 1.2.1.
Bardziej szczegółowoSpis treści. Wstęp Część I STATYKA
Spis treści Wstęp... 15 Część I STATYKA 1. WEKTORY. PODSTAWOWE DZIAŁANIA NA WEKTORACH... 17 1.1. Pojęcie wektora. Rodzaje wektorów... 19 1.2. Rzut wektora na oś. Współrzędne i składowe wektora... 22 1.3.
Bardziej szczegółowoLiczba godzin Liczba tygodni w tygodniu w semestrze
15. Przedmiot: WYTRZYMAŁOŚĆ MATERIAŁÓW Kierunek: Mechatronika Specjalność: mechatronika systemów energetycznych Rozkład zajęć w czasie studiów Liczba godzin Liczba godzin Liczba tygodni w tygodniu w semestrze
Bardziej szczegółowoWprowadzenie do Techniki. Materiały pomocnicze do projektowania z przedmiotu: Ćwiczenie nr 1
Materiały pomocnicze do projektowania z przedmiotu: Wprowadzenie do Techniki Ćwiczenie nr 1 Opracował: dr inż. Andrzej J. Zmysłowski Katedra Podstaw Systemów Technicznych Wydział Organizacji i Zarządzania
Bardziej szczegółowoŁĄCZENIA KSZTAŁTOWE POŁĄ TOWE. Klasyfikacja połączeń maszynowych POŁĄCZENIA. rozłączne. nierozłączne. siły przyczepności siły tarcia.
POŁĄ ŁĄCZENIA KSZTAŁTOWE TOWE Klasyfikacja połączeń maszynowych POŁĄCZENIA nierozłączne rozłączne siły spójności siły tarcia siły przyczepności siły tarcia siły kształtu spawane zgrzewane lutowane zawalcowane
Bardziej szczegółowoMechanika i Budowa Maszyn
Mechanika i Budowa Maszyn Materiały pomocnicze do ćwiczeń Wyznaczanie sił wewnętrznych w belkach statycznie wyznaczalnych Andrzej J. Zmysłowski Andrzej J. Zmysłowski Wyznaczanie sił wewnętrznych w belkach
Bardziej szczegółowoPorównanie metodyki obliczeń połączenia śrubowego według literatury niemieckiej i polskiej
GÓRNA Honorata 1 DREWNIAK Józef 2 Porównanie metodyki obliczeń połączenia śrubowego według literatury niemieckiej i polskiej WSTĘP Połączenia śrubowe, znajdują szerokie zastosowanie w konstrukcji maszyn
Bardziej szczegółowoZALETY POŁĄCZEŃ TRZPIENIOWYCH
POŁĄCZENIA ŚRUBOWE dr inż. ż Dariusz Czepiżak 1 ZALETY POŁĄCZEŃ TRZPIENIOWYCH 1. Mogą być wykonane w każdych warunkach atmosferycznych, 2. Mogą być wykonane przez pracowników nie mających wysokich kwalifikacji,
Bardziej szczegółowoności od kinematyki zazębie
Klasyfikacja przekładni zębatych z w zależno ności od kinematyki zazębie bień PRZEKŁADNIE ZĘBATE CZOŁOWE ŚRUBOWE WALCOWE (równoległe) STOŻKOWE (kątowe) HIPERBOIDALNE ŚLIMAKOWE o zebach prostych o zębach
Bardziej szczegółowo15. Przedmiot: WYTRZYMAŁOŚĆ MATERIAŁÓW Kierunek: Mechatronika Specjalność: Elektroautomatyka okrętowa Rozkład zajęć w czasie studiów Liczba godzin
15. Przedmiot: WYTRZYMAŁOŚĆ MATERIAŁÓW Kierunek: Mechatronika Specjalność: Elektroautomatyka okrętowa Rozkład zajęć w czasie studiów Liczba godzin Liczba godzin Liczba tygodni w tygodniu w semestrze w
Bardziej szczegółowoWytrzymałość Konstrukcji I - MEiL część II egzaminu. 1. Omówić wykresy rozciągania typowych materiałów. Podać charakterystyczne punkty wykresów.
Wytrzymałość Konstrukcji I - MEiL część II egzaminu 1. Omówić wykresy rozciągania typowych materiałów. Podać charakterystyczne punkty wykresów. 2. Omówić pojęcia sił wewnętrznych i zewnętrznych konstrukcji.
Bardziej szczegółowoWprowadzenie do Techniki. Materiały pomocnicze do projektowania z przedmiotu: Ćwiczenie nr 2 Przykład obliczenia
Materiały pomocnicze do projektowania z przedmiotu: Wprowadzenie do Techniki Ćwiczenie nr 2 Przykład obliczenia Opracował: dr inż. Andrzej J. Zmysłowski Katedra Podstaw Systemów Technicznych Wydział Organizacji
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Próba skręcania pręta o przekroju okrągłym Numer ćwiczenia: 4 Laboratorium z
Bardziej szczegółowoWyboczenie ściskanego pręta
Wszelkie prawa zastrzeżone Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: 1. Wstęp Wyboczenie ściskanego pręta oprac. dr inż. Ludomir J. Jankowski Zagadnienie wyboczenia
Bardziej szczegółowoObliczenia wytrzymałościowe elementów maszyn materiały pomocnicze. oprac. dr inż. Ludomir J.Jankowski
Obliczenia wytrzymałościowe elementów maszyn materiały pomocnicze oprac. dr inż. Ludomir J.Jankowski 1. Obliczenia wytrzymałościowe połączeń W budowie maszyn występują różnego rodzaju połączenia, które
Bardziej szczegółowoTechnologia i Materiałoznawstwo Elektryczne. Połączenia Gwintowe
Technologia i Materiałoznawstwo Elektryczne Połączenia Gwintowe Szymon Krajnik Klasa IE Nr14 ZSMEIE Rok Szkolny 2010\2011 2 Połączenie gwintowe P ołączenie gw intow e - połączenie rozłączne spoczynkowe,
Bardziej szczegółowoTarcie poślizgowe
3.3.1. Tarcie poślizgowe Przy omawianiu więzów w p. 3.2.1 reakcję wynikającą z oddziaływania ciała na ciało B (rys. 3.4) rozłożyliśmy na składową normalną i składową styczną T, którą nazwaliśmy siłą tarcia.
Bardziej szczegółowoWewnętrzny stan bryły
Stany graniczne Wewnętrzny stan bryły Bryła (konstrukcja) jest w równowadze, jeżeli oddziaływania zewnętrzne i reakcje się równoważą. P α q P P Jednak drugim warunkiem równowagi jest przeniesienie przez
Bardziej szczegółowoŚRUBOWY MECHANIZM NACIĄGOWY
AKADEMIA GÓRNICZO-HUTNICZA im. St. Staszica w Krakowie Wydział Inżynierii Mechanicznej i Robotyki Katedra Konstrukcji i Eksploatacji Maszyn ŚRUBOWY MECHANIZM NACIĄGOWY Założenia projektowe: - urządzenie
Bardziej szczegółowoSTATYCZNA PRÓBA ROZCIĄGANIA
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: STATYCZNA PRÓBA ROZCIĄGANIA oprac. dr inż. Jarosław Filipiak Cel ćwiczenia 1. Zapoznanie się ze sposobem przeprowadzania statycznej
Bardziej szczegółowoPL 210777 B1. UNIWERSYTET PRZYRODNICZY W LUBLINIE, Lublin, PL 21.01.2008 BUP 02/08 29.02.2012 WUP 02/12. ZBIGNIEW OSZCZAK, Lublin, PL
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 210777 (13) B1 (21) Numer zgłoszenia: 380160 (51) Int.Cl. F16D 13/75 (2006.01) F16C 1/22 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22)
Bardziej szczegółowo2. Pręt skręcany o przekroju kołowym
2. Pręt skręcany o przekroju kołowym Przebieg wykładu : 1. Sformułowanie zagadnienia 2. Warunki równowagi kąt skręcenia 3. Warunek geometryczny kąt odkształcenia postaciowego 4. Związek fizyczny Prawo
Bardziej szczegółowoTemat 1 (2 godziny): Próba statyczna rozciągania metali
Temat 1 (2 godziny): Próba statyczna rozciągania metali 1.1. Wstęp Próba statyczna rozciągania jest podstawowym rodzajem badania metali, mających zastosowanie w technice i pozwala na określenie własności
Bardziej szczegółowoPL B1. POLITECHNIKA RZESZOWSKA IM. IGNACEGO ŁUKASIEWICZA, Rzeszów, PL BUP 21/15
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 227819 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 407801 (22) Data zgłoszenia: 04.04.2014 (51) Int.Cl. F16H 1/16 (2006.01)
Bardziej szczegółowoWYMAGANIA EDUKACYJNE I KYTERIA OCENIANIA E3. KOMPUTEROWE PROJEKTOWANIE CZĘŚCI MASZYN
WYMAGANIA EDUKACYJNE I KYTERIA OCENIANIA zawód: Technik mechatronik E3. KOMUTEROWE ROJEKTOWANIE CZĘŚCI MASZYN E3.01. rojektowanie połączeń rozłącznych i nierozłącznych E3.02. rojektowanie podzespołów osi
Bardziej szczegółowoLaboratorium metrologii. Instrukcja do ćwiczeń laboratoryjnych. Temat ćwiczenia: Pomiary gwintów
Wydział Inżynierii Mechanicznej i Mechatroniki Instytut Technologii Mechanicznej Laboratorium metrologii Instrukcja do ćwiczeń laboratoryjnych Temat ćwiczenia: Pomiary gwintów Opracowała dr inż. Eliza
Bardziej szczegółowoWYMAGANIA EDUKACYJNE Z PRZEDMIOTU: KONSTRUKCJE BUDOWLANE klasa III Podstawa opracowania: PROGRAM NAUCZANIA DLA ZAWODU TECHNIK BUDOWNICTWA 311204
WYMAGANIA EDUKACYJNE Z PRZEDMIOTU: KONSTRUKCJE BUDOWLANE klasa III Podstawa opracowania: PROGRAM NAUCZANIA DLA ZAWODU TECHNIK BUDOWNICTWA 311204 1 DZIAŁ PROGRAMOWY V. PODSTAWY STATYKI I WYTRZYMAŁOŚCI MATERIAŁÓW
Bardziej szczegółowoKoła stożkowe o zębach skośnych i krzywoliniowych oraz odpowiadające im zastępcze koła walcowe wytrzymałościowo równoważne
Spis treści PRZEDMOWA... 9 1. OGÓLNA CHARAKTERYSTYKA I KLASYFIKACJA PRZEKŁADNI ZĘBATYCH... 11 2. ZASTOSOWANIE I WYMAGANIA STAWIANE PRZEKŁADNIOM ZĘBATYM... 22 3. GEOMETRIA I KINEMATYKA PRZEKŁADNI WALCOWYCH
Bardziej szczegółowoPodstawowe przypadki (stany) obciążenia elementów : 1. Rozciąganie lub ściskanie 2. Zginanie 3. Skręcanie 4. Ścinanie
Podstawowe przypadki (stany) obciążenia elementów : 1. Rozciąganie lub ściskanie 2. Zginanie 3. Skręcanie 4. Ścinanie Rozciąganie lub ściskanie Zginanie Skręcanie Ścinanie 1. Pręt rozciągany lub ściskany
Bardziej szczegółowo(13) B1 F16H 1/16 F16H 57/12
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 164105 (13) B1 (21) Numer zgłoszenia: 288497 Urząd Patentowy (22) Data zgłoszenia: 20.12.1990 Rzeczypospolitej Polskiej (51) IntCl5: F16H 1/16 F16H
Bardziej szczegółowoSPRZĘGŁA MIMOŚRODOWE INKOMA TYP KWK Inkocross
- 2 - Spis treści 1.1 Sprzęgło mimośrodowe INKOMA Inkocross typ KWK - Informacje ogólne... - 3-1.2 Sprzęgło mimośrodowe INKOMA Inkocross typ KWK - Informacje techniczne... - 4-1.3 Sprzęgło mimośrodowe
Bardziej szczegółowoPrzykład 4.1. Ściag stalowy. L200x100x cm 10 cm I120. Obliczyć dopuszczalną siłę P rozciagającą ściąg stalowy o przekroju pokazanym na poniższym
Przykład 4.1. Ściag stalowy Obliczyć dopuszczalną siłę P rozciagającą ściąg stalowy o przekroju pokazanym na poniższym rysunku jeśli naprężenie dopuszczalne wynosi 15 MPa. Szukana siła P przyłożona jest
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Zwykła próba rozciągania stali Numer ćwiczenia: 1 Laboratorium z przedmiotu:
Bardziej szczegółowo«160. 6, S r aby f u n d a m e n t we. Śruby f u n d a m e n t o w e służą do połączenia, siłom odrywającym, lub swywrae. ającynu
«160 6, S r aby f u n d a m e n t we. Śruby f u n d a m e n t o w e służą do połączenia, z f u n d a. m e n t * m maszyn, poddanym siłom odrywającym, lub swywrae. ającynu Zależnie od wielkdśc.1 tych sił
Bardziej szczegółowo(73) Uprawniony z patentu: (43) Zgłoszenie ogłoszono: Wyższa Szkoła Inżynierska, Koszalin, PL
RZECZPOSPOLITA POLSKA (12)OPIS PATENTOWY (19)PL (11)164102 (13) B1 (21) N um er zgłoszenia: 288495 Urząd Patentowy (22) D ata zgłoszenia: 20.12.1990 Rzeczypospolitej Polskiej (51) IntCl5: F16H 1/16 F16H
Bardziej szczegółowoRodzaje obciążeń, odkształceń i naprężeń
Rodzaje obciążeń, odkształceń i naprężeń 1. Podział obciążeń i odkształceń Oddziaływania na konstrukcję, w zależności od sposobu działania sił, mogą być statyczne lun dynamiczne. Obciążenia statyczne występują
Bardziej szczegółowoPolitechnika Poznańska Wydział Inżynierii Zarządzania. Wprowadzenie do techniki tarcie ćwiczenia
Politechnika Poznańska Wydział Inżynierii Zarządzania Wprowadzenie do techniki tarcie ćwiczenia Model Charlesa Coulomb a (1785) Charles Coulomb (1736 1806) pierwszy pełny matematyczny opis, (tzw. elastyczne
Bardziej szczegółowoŚcinanie i skręcanie. dr hab. inż. Tadeusz Chyży
Ścinanie i skręcanie dr hab. inż. Tadeusz Chyży 1 Ścinanie proste Ścinanie czyste Ścinanie techniczne 2 Ścinanie Czyste ścinanie ma miejsce wtedy, gdy na czterech ścianach prostopadłościennej kostki występują
Bardziej szczegółowo10.9 1. POŁĄCZENIA ŚRUBOWE 1.1 ASORTYMENT I WŁAŚCIWOŚCI ŁĄCZNIKÓW. Konstrukcje Metalowe Laboratorium
1. POŁĄCZENIA ŚRUBOWE 1.1 ASORTYMENT I WŁAŚCIWOŚCI ŁĄCZNIKÓW Średnice śrub: M10, M12, M16, M20, M24, M27, M30 Klasy właściwości mechanicznych śrub: 3.6, 4.6, 4.8, 5.6, 5.8, 6.6, 8.8, 10.9, 12.9 10.9 śruby
Bardziej szczegółowoSpis treści. Przedmowa 11
Przykłady obliczeń z podstaw konstrukcji maszyn. [Tom] 2, Łożyska, sprzęgła i hamulce, przekładnie mechaniczne / pod redakcją Eugeniusza Mazanka ; autorzy: Andrzej Dziurski, Ludwik Kania, Andrzej Kasprzycki,
Bardziej szczegółowoPrzekładnie ślimakowe / Henryk Grzegorz Sabiniak. Warszawa, cop Spis treści
Przekładnie ślimakowe / Henryk Grzegorz Sabiniak. Warszawa, cop. 2016 Spis treści Przedmowa XI 1. Podział przekładni ślimakowych 1 I. MODELOWANIE I OBLICZANIE ROZKŁADU OBCIĄŻENIA W ZAZĘBIENIACH ŚLIMAKOWYCH
Bardziej szczegółowoPodstawy Konstrukcji Maszyn
Podtawy Kontrukcji azyn Wykład 4 Połączenia śrubowe Dr inŝ. Jacek Czarnigowki Połączenia w kontrukcji mazyn Połączenia Pośrednie Połączenie z elementem dodatkowym pomiędzy elementami łączonymi Bezpośrednie
Bardziej szczegółowoSKRĘCANIE WAŁÓW OKRĄGŁYCH
KRĘCANIE AŁÓ OKRĄGŁYCH kręcanie występuje wówczas gdy para sił tworząca moment leży w płaszczyźnie prostopadłej do osi elementu konstrukcyjnego zwanego wałem Rysunek pokazuje wał obciążony dwiema parami
Bardziej szczegółowoMateriały pomocnicze do wykładów z wytrzymałości materiałów 1 i 2 (299 stron)
Jerzy Wyrwał Materiały pomocnicze do wykładów z wytrzymałości materiałów 1 i 2 (299 stron) Uwaga. Załączone materiały są pomyślane jako pomoc do zrozumienia informacji podawanych na wykładzie. Zatem ich
Bardziej szczegółowoPytania przygotowujące do egzaminu z Wytrzymałości Materiałów sem. I studia niestacjonarne, rok ak. 2014/15
Pytania przygotowujące do egzaminu z Wytrzymałości Materiałów sem. I studia niestacjonarne, rok ak. 2014/15 1. Warunkiem koniecznym i wystarczającym równowagi układu sił zbieżnych jest, aby a) wszystkie
Bardziej szczegółowoRozróżnia proste przypadki obciążeń elementów konstrukcyjnych
roces projektowania części maszyn Wpisany przez iotr ustelny Moduł: roces projektowania części maszyn Typ szkoły: Technikum Jednostka modułowa C rojektowanie połączeń rozłącznych i nierozłącznych Zna ogólne
Bardziej szczegółowo700 [kg/m 3 ] * 0,012 [m] = 8,4. Suma (g): 0,138 Ze względu na ciężar wykończenia obciążenie stałe powiększono o 1%:
Producent: Ryterna modul Typ: Moduł kontenerowy PB1 (długość: 6058 mm, szerokość: 2438 mm, wysokość: 2800 mm) Autor opracowania: inż. Radosław Noga (na podstawie opracowań producenta) 1. Stan graniczny
Bardziej szczegółowoKarta (sylabus) modułu/przedmiotu Mechatronika Studia pierwszego stopnia. Wytrzymałość materiałów Rodzaj przedmiotu: obowiązkowy Kod przedmiotu:
Karta (sylabus) modułu/przedmiotu Mechatronika Studia pierwszego stopnia Przedmiot: Wytrzymałość materiałów Rodzaj przedmiotu: obowiązkowy Kod przedmiotu: MT 1 N 0 3 19-0_1 Rok: II Semestr: 3 Forma studiów:
Bardziej szczegółowoPIERŚCIENIE ROZPRĘŻNO ZACISKOWE PREMIUM
-2- Spis treści 1.1 Pierścienie rozprężno-zaciskowe RfN 7013 - ogólna charakterystyka... 3 1.2 Pierścienie rozprężno-zaciskowe typ RfN 7013.0 - Tabela wymiarowa... 4 1.3 Pierścienie rozprężno-zaciskowe
Bardziej szczegółowoTemat: Mimośrodowe ściskanie i rozciąganie
Wytrzymałość Materiałów II 2016 1 Przykładowe tematy egzaminacyjne kursu Wytrzymałość Materiałów II Temat: Mimośrodowe ściskanie i rozciąganie 1. Dany jest pręt obciążony mimośrodowo siłą P. Oblicz naprężenia
Bardziej szczegółowoPROJEKTOWANIE KONSTRUKCJI STALOWYCH WEDŁUG EUROKODÓW.
PROJEKTOWANIE KONSTRUKCJI STALOWYCH WEDŁUG EUROKODÓW. 1 Wiadomości wstępne 1.1 Zakres zastosowania stali do konstrukcji 1.2 Korzyści z zastosowania stali do konstrukcji 1.3 Podstawowe części i elementy
Bardziej szczegółowoKONSTRUKCJE METALOWE - LABORATORIUM. Łączniki mechaniczne
KONSTRUKCJE METALOWE - LABORATORIUM Łączniki mechaniczne Asortyment śrub trzpień łeb Śruby z łbem sześciokątnym Śruby z gwintem na całej długości, z łbem sześciokątnym Śruby nie mniejsze niż M12 Gwinty
Bardziej szczegółowoOpis efektów kształcenia dla modułu zajęć
Nazwa modułu: Mechanika techniczna i wytrzymałość materiałów Rok akademicki: 2012/2013 Kod: STC-1-105-s Punkty ECTS: 3 Wydział: Energetyki i Paliw Kierunek: Technologia Chemiczna Specjalność: Poziom studiów:
Bardziej szczegółowoStożkiem nazywamy bryłę obrotową, która powstała przez obrót trójkąta prostokątnego wokół jednej z jego przyprostokątnych.
1.4. Stożek W tym temacie dowiesz się: jak obliczać pole powierzchni bocznej i pole powierzchni całkowitej stożka, jak obliczać objętość stożka, jak wykorzystywać własności stożków w zadaniach praktycznych.
Bardziej szczegółowoPołą. łączenia elementów w maszyn
Połą łączenia elementów w maszyn Każda obiekt techniczny (maszyna, urządzenie lub mechanizm) Ogólna składa charakterystyka się z oddzielnych połączeń elementów w jakiś sposób ze sobą powiązanych. maszynowych
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU
Bardziej szczegółowoKarta (sylabus) modułu/przedmiotu Mechatronika Studia pierwszego stopnia. Wytrzymałość materiałów Rodzaj przedmiotu: obowiązkowy Kod przedmiotu:
Karta (sylabus) modułu/przedmiotu Mechatronika Studia pierwszego stopnia Przedmiot: Wytrzymałość materiałów Rodzaj przedmiotu: obowiązkowy Kod przedmiotu: MT 1 S 0 3 19-0_1 Rok: II Semestr: 3 Forma studiów:
Bardziej szczegółowoWprowadzenie do WK1 Stan naprężenia
Wytrzymałość materiałów i konstrukcji 1 Wykład 1 Wprowadzenie do WK1 Stan naprężenia Płaski stan naprężenia Dr inż. Piotr Marek Wytrzymałość Konstrukcji (Wytrzymałość materiałów, Mechanika konstrukcji)
Bardziej szczegółowoŚruby i nakrętki trapezowe
Strona Informacje o produkcie.2 śruby i nakrętki trapezowe Śruby ze stali czarnej.4 Śruby ze stali nierdzewnej.6 Nakrętki trapezowe stalowe.7 Nakrętki trapezowe brązowe.8 Nakrętki trapezowe 6-kątne.9 stalowe
Bardziej szczegółowoSTATYCZNA PRÓBA SKRĘCANIA
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: Wprowadzenie STATYCZNA PRÓBA SKRĘCANIA Opracowała: mgr inż. Magdalena Bartkowiak-Jowsa Skręcanie pręta występuje w przypadku
Bardziej szczegółowoPołączenia śrubowe. Kombinacja połączeń ciernych i zaciskowych.
Informacje ogólne o połączeniach śrubowych Informacje ogólne o połączeniach śrubowych Połączenia śrubowe dzielimy na cierne, zaciskowe lub stanowiące kombinację tych dwóch. Połączenie cierne wymaga zastosowania
Bardziej szczegółowoPodstawy Konstrukcji Urządzeń Precyzyjnych
Podstawy Konstrukcji Urządzeń Precyzyjnych Materiały pomocnicze do ćwiczeń projektowych. Zespół napędu liniowego - 1 Algorytm obliczeń wstępnych Preskrypt: Opracował dr inż. Wiesław Mościcki Warszawa 2018
Bardziej szczegółowo(86) Data i numer zgłoszenia międzynarodowego: , PCT/CH03/ (87) Data i numer publikacji zgłoszenia międzynarodowego:
RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) 206950 (21) Numer zgłoszenia: 377651 (22) Data zgłoszenia: 28.03.2003 (86) Data i numer zgłoszenia międzynarodowego:
Bardziej szczegółowoInteraktywna rama pomocnicza. Opis PGRT
Opis Opis to konstrukcja, której mocowanie sprawia, że dołączone do niej ramy współpracują niczym pojedyncza rama podwozia, a nie dwie osobne ramy. wykazuje znacznie większą odporność na ugięcie niż nieinteraktywna
Bardziej szczegółowoMechanika i wytrzymałość materiałów instrukcja do ćwiczenia laboratoryjnego
Mechanika i wytrzymałość materiałów instrukcja do ćwiczenia laboratoryjnego Cel ćwiczenia STATYCZNA PRÓBA ŚCISKANIA autor: dr inż. Marta Kozuń, dr inż. Ludomir Jankowski 1. Zapoznanie się ze sposobem przeprowadzania
Bardziej szczegółowoMechanika teoretyczna
Inne rodzaje obciążeń Mechanika teoretyczna Obciążenie osiowe rozłożone wzdłuż pręta. Obciążenie pionowe na pręcie ukośnym: intensywność na jednostkę rzutu; intensywność na jednostkę długości pręta. Wykład
Bardziej szczegółowoZestaw pytań z konstrukcji i mechaniki
Zestaw pytań z konstrukcji i mechaniki 1. Układ sił na przedstawionym rysunku a) jest w równowadze b) jest w równowadze jeśli jest to układ dowolny c) nie jest w równowadze d) na podstawie tego rysunku
Bardziej szczegółowoPolitechnika Śląska w Gliwicach Wydział Organizacji i Zarządzania Katedra Podstaw Systemów Technicznych
Przedmiot: Mechanika stosowana Liczba godzin zajęć dydaktycznych: Politechnika Śląska w Gliwicach Wydział Organizacji i Zarządzania Katedra Podstaw Systemów Technicznych Studia magisterskie: wykład 30
Bardziej szczegółowoProjektowanie i obliczanie połączeń i węzłów konstrukcji stalowych. Tom 1
Projektowanie i obliczanie połączeń i węzłów konstrukcji stalowych. Tom 1 Jan Bródka, Aleksander Kozłowski (red.) SPIS TREŚCI: Wstęp 1. Zagadnienia ogólne (Jan Bródka) 1.1. Materiały i wyroby 1.2. Systematyka
Bardziej szczegółowoPaleZbrojenie 5.0. Instrukcja użytkowania
Instrukcja użytkowania ZAWARTOŚĆ INSTRUKCJI UŻYTKOWANIA: 1. WPROWADZENIE 3 2. TERMINOLOGIA 3 3. PRZEZNACZENIE PROGRAMU 3 4. WPROWADZENIE DANYCH ZAKŁADKA DANE 4 5. ZASADY WYMIAROWANIA PRZEKROJU PALA 8 5.1.
Bardziej szczegółowoZŁĄCZE zespolenie elementów za pomocą łączników zapewniających wzajemną współpracę łączonych elementów
WĘZŁY KRATOWNIC POŁĄCZENIA MIMOŚRODOWE INFORMACJE WSTĘPNE ŁĄCZNIKI elementy służące do przenoszenia sił z jednych elementów na drugie. Zadaniem łączników jest połączenie dwu lub więcej elementów drewnianych
Bardziej szczegółowoPRZEKŁADNIE CIERNE PRZEKŁADNIE MECHANICZNE ZĘBATE CIĘGNOWE CIERNE ŁAŃCUCHOWE. a) o przełożeniu stałym. b) o przełożeniu zmiennym
PRZEKŁADNIE CIERNE PRZEKŁADNIE MECHANICZNE ZĘBATE CIĘGNOWE CIERNE PASOWE LINOWE ŁAŃCUCHOWE a) o przełożeniu stałym a) z pasem płaskim a) łańcych pierścieniowy b) o przełożeniu zmiennym b) z pasem okrągłym
Bardziej szczegółowoPrecyzyjna przekładnia ślimakowa
RZECZPO SPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 164104 (13) B1 (21) Numer zgłoszenia: 288496 ( 5 1 ) IntCI5: F16H 1/16 F16H 57/02 Urząd Patentowy (22) Data zgłoszenia: 20.12.1990 Rzeczypospolitej
Bardziej szczegółowoPrzykład Łuk ze ściągiem, obciążenie styczne. D A
Przykład 1.4. Łuk ze ściągiem, obciążenie styczne. Rysunek przedstawia łuk trójprzegubowy, kołowy, ze ściągiem. Łuk obciążony jest obciążeniem stycznym do łuku, o stałej gęstości na jednostkę długości
Bardziej szczegółowoPodstawowe pojęcia wytrzymałości materiałów. Statyczna próba rozciągania metali. Warunek nośności i użytkowania. Założenia
Wytrzymałość materiałów dział mechaniki obejmujący badania teoretyczne i doświadczalne procesów odkształceń i niszczenia ciał pod wpływem różnego rodzaju oddziaływań (obciążeń) Podstawowe pojęcia wytrzymałości
Bardziej szczegółowoWytrzymałość Materiałów
Wytrzymałość Materiałów Zginanie Wyznaczanie sił wewnętrznych w belkach i ramach, analiza stanu naprężeń i odkształceń, warunek bezpieczeństwa Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości,
Bardziej szczegółowoCIENKOŚCIENNE KONSTRUKCJE METALOWE
CIENKOŚCIENNE KONSTRUKCJE METALOWE Wykład 6: Wymiarowanie elementów cienkościennych o przekroju w ujęciu teorii Własowa INFORMACJE OGÓLNE Ścianki rozważanych elementów, w zależności od smukłości pod naprężeniami
Bardziej szczegółowoZadanie 1 Zadanie 2 tylko Zadanie 3
Zadanie 1 Obliczyć naprężenia oraz przemieszczenie pionowe pręta o polu przekroju A=8 cm 2. Siła działająca na pręt przenosi obciążenia w postaci siły skupionej o wartości P=200 kn. Długość pręta wynosi
Bardziej szczegółowoWymiary tolerowane i pasowania. Opracował: mgr inż. Józef Wakuła
Wymiary tolerowane i pasowania Opracował: mgr inż. Józef Wakuła Pojęcia podstawowe Wykonanie przedmiotu zgodnie z podanymi na rysunku wymiarami, z uwagi na ograniczone dokładności wykonawcze oraz pomiarowe
Bardziej szczegółowowiczenie 15 ZGINANIE UKO Wprowadzenie Zginanie płaskie Zginanie uko nie Cel wiczenia Okre lenia podstawowe
Ćwiczenie 15 ZGNANE UKOŚNE 15.1. Wprowadzenie Belką nazywamy element nośny konstrukcji, którego: - jeden wymiar (długość belki) jest znacznie większy od wymiarów przekroju poprzecznego - obciążenie prostopadłe
Bardziej szczegółowo3. Wstępny dobór parametrów przekładni stałej
4,55 n1= 3500 obr/min n= 1750 obr/min N= 4,55 kw 0,70 1,00 16 37 1,41 1,4 8 30,7 1,41 1. Obliczenie momentu Moment na kole n1 obliczam z zależności: 9550 9550 Moment na kole n obliczam z zależności: 9550
Bardziej szczegółowoPROFILOWE WAŁY NAPĘDOWE
- 16 - Profile wielowypustowe - obliczenia Wały i tuleje profilowe wielowypustowe w standardzie są wykonywane wg ISO 14. Wybór wykonanych wg standardów elementów zapewnia, że są one atrakcyjne cenowo przy
Bardziej szczegółowoPołączenia śrubowe. Kombinacja połączenia ciernego i zaciskowego
Informacje ogólne o połączeniach śrubowych Połączenia śrubowe dzieli się na cierne, zaciskowe lub stanowiące kombinację tych dwóch. Informacje ogólne o połączeniach śrubowych Połączenie cierne wymaga ok.
Bardziej szczegółowoSiłownik liniowy z serwonapędem
Siłownik liniowy z serwonapędem Zastosowanie: przemysłowe systemy automatyki oraz wszelkie aplikacje wymagające bardzo dużych prędkości przy jednoczesnym zastosowaniu dokładnego pozycjonowania. www.linearmech.it
Bardziej szczegółowo262 Połączenia na łączniki mechaniczne Projektowanie połączeń sztywnych uproszczoną metodą składnikową
262 Połączenia na łączniki mechaniczne grupy szeregów śrub przyjmuje się wartość P l eff równą sumie długości efektywnej l eff, określonej w odniesieniu do każdego właściwego szeregu śrub jako części grupy
Bardziej szczegółowoInformacje ogólne. Rys. 1. Rozkłady odkształceń, które mogą powstać w stanie granicznym nośności
Informacje ogólne Założenia dotyczące stanu granicznego nośności przekroju obciążonego momentem zginającym i siłą podłużną, przyjęte w PN-EN 1992-1-1, pozwalają na ujednolicenie procedur obliczeniowych,
Bardziej szczegółowoPrzekładnie zębate. Klasyfikacja przekładni zębatych. 1. Ze względu na miejsce zazębienia. 2. Ze względu na ruchomość osi
Przekładnie zębate Klasyfikacja przekładni zębatych 1. Ze względu na miejsce zazębienia O zazębieniu zewnętrznym O zazębieniu wewnętrznym 2. Ze względu na ruchomość osi O osiach stałych Planetarne przynajmniej
Bardziej szczegółowoOto przykłady przedmiotów, które są bryłami obrotowymi.
1.3. Bryły obrotowe. Walec W tym temacie dowiesz się: co to są bryły obrotowe, jak rozpoznawać walce wśród innych brył, jak obliczać pole powierzchni bocznej i pole powierzchni całkowitej walca, jak obliczać
Bardziej szczegółowoProjekt PKM Zespół połączeń
Projekt PKM Zespół połączeń Zaprojektować zespół połączeń wg schematu przedstawionego poniżej: 1. Określić założenia konstrukcyjne. 2. Dokonać stosownych obliczeń dla: a) gwintów- dorób średnicy z warunku
Bardziej szczegółowo1. Połączenia spawane
1. Połączenia spawane Przykład 1a. Sprawdzić nośność spawanego połączenia pachwinowego zakładając osiową pracę spoiny. Rysunek 1. Przykład zakładkowego połączenia pachwinowego Dane: geometria połączenia
Bardziej szczegółowo(12) OPIS PATENTOWY (19)PL (11) (13) B1
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19)PL (11)160312 (13) B1 (21) Numer zgłoszenia: 280556 (51) IntCl5: Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: 04.07.1989 F16H 57/12 (54)
Bardziej szczegółowoPL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 26/14. TOMASZ KLEPKA, Lublin, PL WUP 12/16. rzecz. pat.
PL 224269 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 224269 (13) B1 (21) Numer zgłoszenia: 404317 (51) Int.Cl. B29C 47/12 (2006.01) B29C 47/52 (2006.01) Urząd Patentowy Rzeczypospolitej
Bardziej szczegółowoPEŁZANIE WYBRANYCH ELEMENTÓW KONSTRUKCYJNYCH
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: Wprowadzenie PEŁZANIE WYBRANYCH ELEMENTÓW KONSTRUKCYJNYCH Opracowała: mgr inż. Magdalena Bartkowiak-Jowsa Reologia jest nauką,
Bardziej szczegółowoTemat 2 (2 godziny) : Próba statyczna ściskania metali
Temat 2 (2 godziny) : Próba statyczna ściskania metali 2.1. Wstęp Próba statyczna ściskania jest podstawowym sposobem badania materiałów kruchych takich jak żeliwo czy beton, które mają znacznie lepsze
Bardziej szczegółowo
