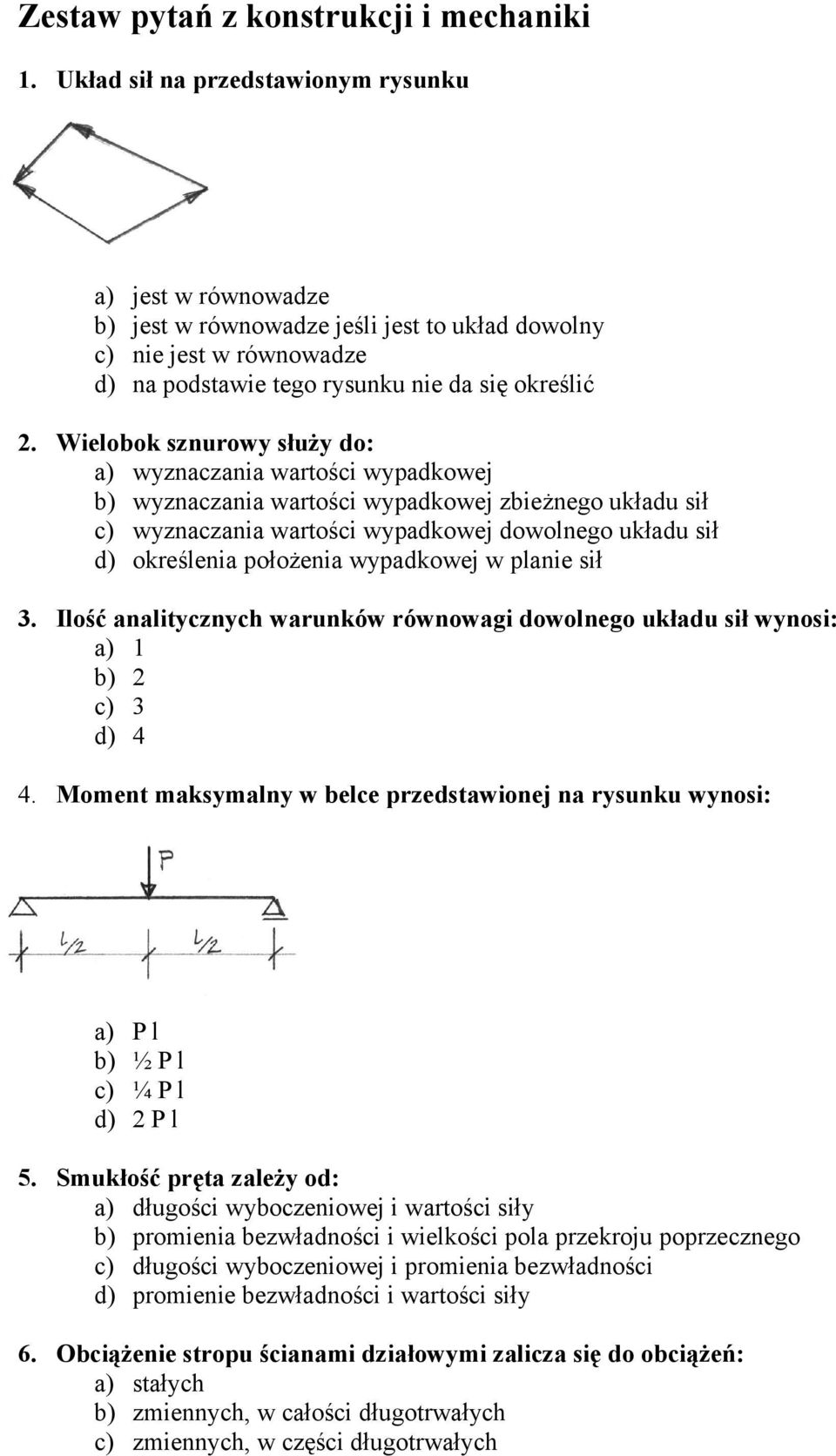

1 Zestaw pytań z konstrukcji i mechaniki 1. Układ sił na przedstawionym rysunku a) jest w równowadze b) jest w równowadze jeśli jest to układ dowolny c) nie jest w równowadze d) na podstawie tego rysunku nie da się określić 2. Wielobok sznurowy służy do: a) wyznaczania wartości wypadkowej b) wyznaczania wartości wypadkowej zbieżnego układu sił c) wyznaczania wartości wypadkowej dowolnego układu sił d) określenia położenia wypadkowej w planie sił 3. Ilość analitycznych warunków równowagi dowolnego układu sił wynosi: a) 1 b) 2 c) 3 d) 4 4. Moment maksymalny w belce przedstawionej na rysunku wynosi: a) P l b) ½ P l c) ¼ P l d) 2 P l 5. Smukłość pręta zależy od: a) długości wyboczeniowej i wartości siły b) promienia bezwładności i wielkości pola przekroju poprzecznego c) długości wyboczeniowej i promienia bezwładności d) promienie bezwładności i wartości siły 6. Obciążenie stropu ścianami działowymi zalicza się do obciążeń: a) stałych b) zmiennych, w całości długotrwałych c) zmiennych, w części długotrwałych

2 d) zmiennych, w całości krótkotrwałych 7. Belka ciągła przedstawiona na rysunku jest statycznie niewyznaczalna: a) jednokrotnie b) dwukrotnie c) trzykrotnie d) czterokrotnie 8. W przedstawionej na rysunku kratownicy prętami zerowymi są: a) 7,8,9,10 b) 6,7,11 c) 9,13 d) 9,10,12,13 9. Plan sił Cremony jest: a) graficzną metodą wyznaczania środka ciężkości pola b) graficzną metodą wyznaczania reakcji belek c) graficzną metodą wyznaczania wypadkowej sił d) graficzną metodą wyznaczania wielkości sił w prętach kratownicy 10. Dla belki jednowspornikowej, obciążonej obciążeniem równomiernie rozłożonym wykres sił tnących ma kształt: 11. Dla belki o dwuteowym przekroju poprzecznym kształt wykresu naprężeń ścinających ma postać:

3 12. Nośność stalowych przekrojów ściskanych klasy 4 zredukowana jest współczynnikiem ψ związanym z : a) możliwością utraty stateczności miejscowej b) wyboczeniem c) zwichrzeniem d) skręceniem 13. Pole sprowadzone uwzględniane w projektowaniu stalowych prętów dotyczy: a) prętów zamocowanych mimośrodowo b) prętów osłabionych otworami na łączniki c) wszystkich prętów d) odpowiedzi a i b są poprawne 14. Aktualnie obowiązującą metodą projektowania konstrukcji budowlanych jest: a) metoda naprężeń liniowych b) metoda odkształceń plastycznych c) metoda stanów granicznych d) obowiązują wszystkie wymienione metody 15. Sprawdzenie stanu granicznego użytkowania w belce stalowej polega na : a) sprawdzeniu nośności na zginanie b) sprawdzeniu nośności na ścinanie c) sprawdzeniu klasy przekroju d) sprawdzeniu ugięcia 16. Blachownicą hybrydową jest: a) blachownica o zróżnicowanych gatunkach stali środnika i pasów b) blachownica o zmiennym przekroju poprzecznym c) blachownica ażurowa d) blachownica jednoprzęsłowa 17. Długość wyboczeniowa słupa jest dwukrotnie większa od długości teoretycznej w słupie zamocowanym: a) obustronnie przegubowo b) jednym końcem przegubowo a drugim utwierdzonym c) jednostronnie utwierdzonym d) obustronnie utwierdzonym 18. Podstawowym badanie wytrzymałościowym stali jest: a) próba ściskania b) próba twardości c) próba statycznego rozciągania d) próba dynamicznego rozciągania

4 19. Pręt D w węźle kratownicy przedstawionym na rysunku jest prętem : a) rozciąganym siłą równą 10N b) ściskanym siłą równą 10N c) rozciąganym siłą równą 200 N d) ściskanym siłą równą 200 N 20. Wskaźnik wytrzymałości na zginanie przekroju prostokątnego o wymiarach 2x3 cm liczony względem osi równoległej do krótszego boku wynosi: a) 2 cm³ b) 3 cm³ c) 4,5 cm³ d) 6 cm³ 21. Połączenie zakładkowe zwykłe dwóch płaskowników rozciąganych osiowo oblicza się na : a) docisk b) ścinanie c) rozciąganie d) docisk i ścinanie 22. W żelbetowym stropie płytowo żebrowym, metodą plastycznego wyrównania momentów można wykonać obliczenia statyczne: a) płyty i żebra b) żebra i podciągu c) płyty i podciągu d) żadnego z wymienionych elementów 23. Jeżeli w prostokątnym przekroju ściskanym mimośrodowo siła działa na krawędzi rdzenia to wykres naprężeń ma postać: 24. W zginanym przekroju żelbetowym, pojedynczo zbrojonym wysokością użyteczną jest: a) całkowita wysokość przekroju b) wysokość pomniejszona o grubość otuliny c) wysokość liczona od krawędzi ściskanej do osi zbrojenia rozciąganego d) wysokość liczona od krawędzi rozciąganej do osi zbrojenia ściskanego

5 25. Maksymalny rozstaw prętów rozdzielczych w płytach zbrojonych jednokierunkowo wynosi: a) 120mm b) 250mm c) 300mm d) 400mm 26. Wytrzymałość obliczeniowa na ściskanie betonu klasy C 16/20 wynosi: a) 16 MPa b) 20 MPa c) 1,9 MPa d) 8,9 MPa 27. Schody żelbetowe ze zbrojeniem głównym przedstawionym na rysunku to schody: a) wspornikowe b) policzkowe c) płytowe z jedną belką spocznikową d) płytowe z dwiema belkami spocznikowymi 28. Przekrój pozornie teowy to przekrój: a) z płytą nie współpracującą z belką w przenoszeniu obciążeń b) w którym oś obojętna znajduje się w obrębie płyty c) w którym oś obojętna znajduje się w obrębie belki d) żadna z wymienionych odpowiedzi nie jest poprawna 29. W belce o stałym przekroju poprzecznym i schemacie obciążeń jak na rysunku, naprężenia w przekroju α-α wynoszą 20 MPa. Naprężenia w przekroju β-β wynoszą: a) 5 MPa b) 10MPa c) 15 MPa d) 25 MPa

6 30. W płycie żelbetowej o grubości 120 mm maksymalny rozstaw prętów zbrojenia głównego wynosi: a) 120 mm b) 144 mm c) 200 mm d) 250 mm

7 Klucz: 1. c 2. d 3. c 4. c 5. c 6. c 7. c 8. d 9. b 10. d 11. c 12. a 13. d 14. d 15. c 16. a 17. c 18. c 19. a 20. b 21. d 22. a 23. c 24. c 25. c 26. d 27. a 28. b 29. b 30. b
