ZŁĄCZE zespolenie elementów za pomocą łączników zapewniających wzajemną współpracę łączonych elementów

Wielkość: px

Rozpocząć pokaz od strony:

Download "ZŁĄCZE zespolenie elementów za pomocą łączników zapewniających wzajemną współpracę łączonych elementów"

Martyna Małecka
7 lat temu
Przeglądów:

1 WĘZŁY KRATOWNIC POŁĄCZENIA MIMOŚRODOWE INFORMACJE WSTĘPNE ŁĄCZNIKI elementy służące do przenoszenia sił z jednych elementów na drugie. Zadaniem łączników jest połączenie dwu lub więcej elementów drewnianych w całość lub scalenie pojedynczych lub złożonych elementów konstrukcyjnych ZŁĄCZE zespolenie elementów za pomocą łączników zapewniających wzajemną współpracę łączonych elementów POŁĄCZENIA (ZŁĄCZA) CIESIELSKIE złącza w prostych konstrukcjach jak więźby tradycyjne, są to różnego rodzaju wręby, zaciosy i wcięcia często o bardzo skomplikowanych kształtach osłabiających przekroje łączonych elementów. W tych połączeniach gwoździe, klamry lub śruby stanowią łączniki pomocnicze. ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 1

2 ZŁĄCZA DZIELI SIĘ NA: PODATNE NA ŁĄCZNIKI MECHANICZNE, o WKŁADKI (WPUSZCZANE; WCISKANE; WPUSZCZANE i WCISKANE) o PIERŚCIENIE GŁADKIE, ZĘBATE o BLACHY STALOWE o PŁYTKI KOLCZASTE o SWORZNIE o ŚRUBY ŁĄCZNIKI TYPU TRZPIENIOWEGO o GWOŹDZIE PRACUJĄCE NA DOCISK I ZGINANIE o WKRĘTY o ZSZYWKI o KLAMRY ŁĄCZNIKI TYPU TRZPIENIOWEGO PRACUJĄCE NA DOCISK, ŚCINANIE I ZGINANIE ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 2

3 POŁĄCZENIA CIESIELSKIE (nie objęte EC-5) o o o o o NA WRĄB CZOŁOWY NA CZOPY I GNIAZDA NA NAKŁADKI PROSTE NA ZAMKI UKOŚNE NA KLAMRY CIESIELSKIE NIEPODATNE KLEJONE o o o o ZŁĄCZA KLINOWE ZŁĄCZA NAKŁADKOWE ZŁĄCZA CZOŁOWE ZŁĄCZA UKOŚNE ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 3

4 MATERIAŁY DYDAKTYCZ NE KONSTRUKCJE DREWNIANE GWOŹDZIE TRZPIEŃ GŁADKI; PIERŚCIENIOWE I SPIRALNE WKRĘTY SWORZNIE ŚRUBY ZSZYWKI PŁYTKI KOLCZASTE ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 4

5 Praca łącznika typu trzpieniowego w złączu ŁĄCZNIKI TYPU TRZPIENIOWEGO PRACUJĄCE NA DOCISK, ŚCINANIE I ZGINANIE ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 5

6 Rodzaje (formy) zniszczenia złączy trzpieniowych jednociętych typu drewno-drewno (a), (b), (c) przekroczenie wytrzymałości drewna na docisk łącznika do ścianki otworu w jednym z elementów względnie w obu elementach (d), (e), (f) przekroczenie wytrzymałości drewna na docisk trzpienia łącznika do ścianki otworu w obu elementach z jednoczesnym utworzeniem się jednego lub dwóch przegubów plastycznych w łączniku ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 6

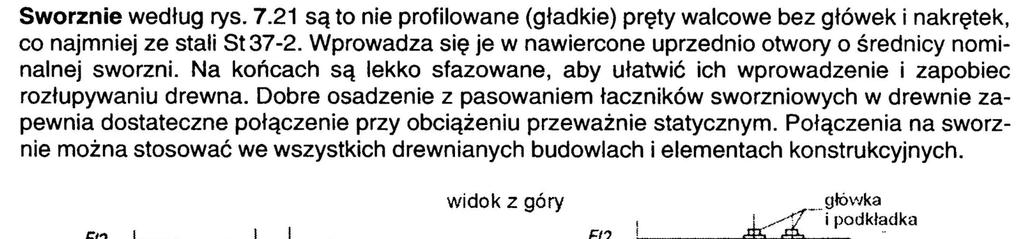

7 ZŁĄCZA NA SWORZNIE I ŚRUBY ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 7

8 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 8

9 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 9

10 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 10

11 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 11

12 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 12

13 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 13

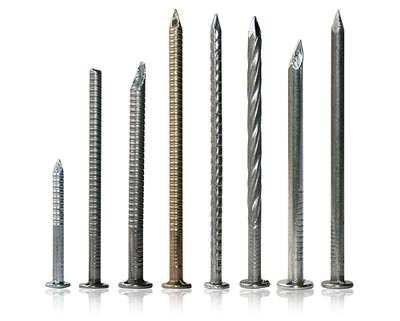

14 ZŁĄCZA NA GWOŹDZIE Gwoździe o gładkim trzpieniu oraz gwoździe profilowane GWOŹDZIE GŁADKIE OKRĄGŁE; PIERŚCIENIOWE; SPIRALNE (ŚRUBOWE) ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 14

15 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 15

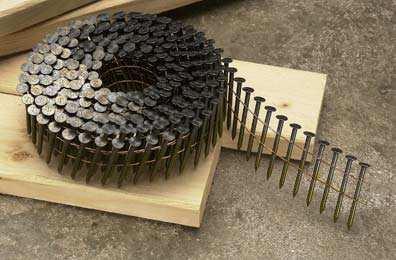

16 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 16

17 Gwoździe spiralne ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 17

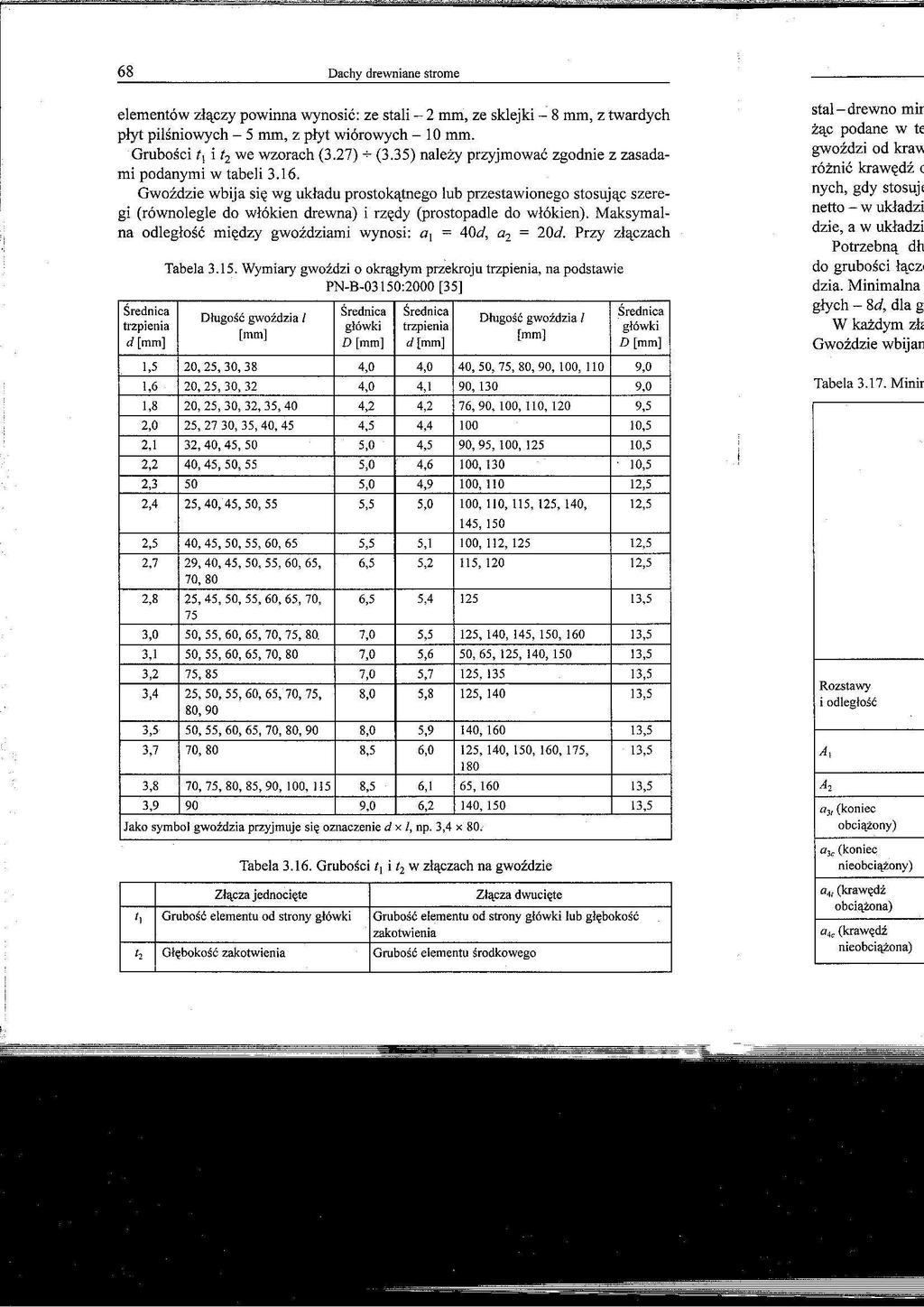

18 DOBÓR ŚREDNICY GWOŹDZIA: Średnica gwoździ d: określana jest jako wymiar średnicy przekroju okrągłego dla trzpieni okrągłych lub wymiar boku dla trzpieni o przekroju kwadratowym, względnie wymiar wysokości trójkąta dla trzpieni o przekroju trójkątnym. średnica gwoździ powinna wynosić: w elementach drewnianych złączy od 1/6 do 1/11 grubości najcieńszego elementu złącza, w elementach złączy z twardych płyt pilśniowych oraz ze sklejki o grubości do 8 mm od 2 mm do 4 mm, w elementach złączy ze sklejki o grubości ponad 8 mm od 2,5 mm do 4,0 mm, w elementach złączy z płyt wiórowych o grubości do 25 mm od 2,5 mm do 5,0 mm. ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 18

19 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 19

20 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 20

21 DOBÓR DŁUGOŚCI GWOŹDZI: ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 21

22 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 22

23 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 23

24 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 24

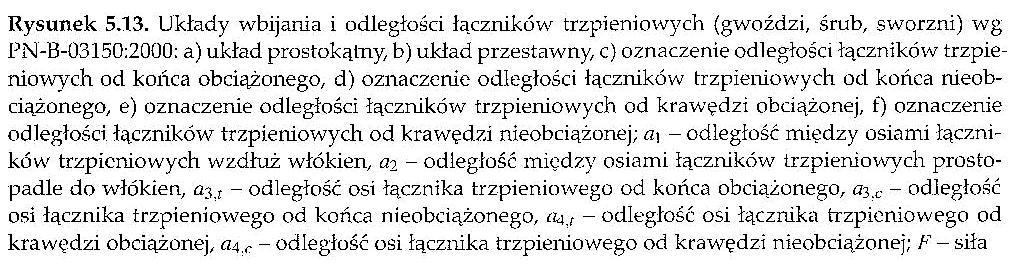

25 UKŁADY GWOŹDZI W ZŁĄCZU Przy rozmieszczeniu gwoździ rozróżnia się szeregi i rzędy. Szeregi biegną wzdłuż włókien, rzędy w poprzek lub ukośnie do włókien ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 25

26 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 26

27 RODZAJE GWOŹDZI O PRZEKROJU OKRĄGŁYM ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 27

28 ZŁĄCZA NA WKRĘTY DO DREWNA ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 28

29 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 29

30 ZŁĄCZA NA WKŁADKI WKŁADKI SPECJALNE PIERŚCIENIE ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 30

31 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 31

32 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 32

33 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 33

34 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 34

35 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 35

36 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 36

37 ZŁĄCZA NA KLOCKI ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 37

38 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 38

39 POŁĄCZENIA NA WRĘBY CZOŁOWE ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 39

40 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 40

41 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 41

42 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 42

43 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 43

44 ŁĄCZNIKI, ZŁĄCZA-I POŁĄCZENIA 44
