1 Instrukcja obsługi

2

3 SPIS TREŚCI Jak korzystać z tego podręcznika...4 Symbole... 4 Zastrzeżenia... 4 Uwagi...4 Terminologia Informacje ogólne Do czego można wykorzystać tablicę interaktywną...7 Uruchamianie/kończenie pracy RICOH Interactive Whiteboard Lt for Windows...9 Uruchamianie RICOH Interactive Whiteboard Lt for Windows... 9 Kończenie pracy RICOH Interactive Whiteboard Lt for Windows...9 Konfiguracja ekranu Tryby wyświetlania ekranu...12 Przechwytywanie ekranu pulpitu z komputera...12 Ikony wyświetlane na tablicy interaktwnej...14 Obsługiwanie ekranu Używanie tablicy interaktywnej Podstawowe operacje...19 Pisanie na ekranie...19 Usuwanie kresek Powiększanie, zmniejszanie i przesuwanie kresek...25 Wycinanie, kopiowanie i wklejanie kresek Zmiana powiększenia obrazu/przesunięcie wyświetlanego obszaru...29 Cofanie operacji Obsługiwanie strony...33 Dodawanie strony Usuwanie strony...34 Obracanie stron...35 Obsługiwanie pliku Zapisywanie stron...36 Importowanie pliku Używanie zdalnej tablicy do udostępniania ekranu Przegląd zdalnej tablicy...39 Rozpoczynanie sesji zdalnej tablicy

4 Zakończenie sesji zdalnej tablicy Uczestnictwo w sesji zdalnej tablicy...44 Uczestnictwo z tablicy interaktywnej Opuszczanie sesji zdalnej tablicy Sprawdzanie informacji o zdalnej tablicy Zmienianie ustawień tablicy interaktywnej Uruchamianie aplikacji RICOH Interactive Whiteboard Lt Settings Ikony wyświetlane w programie RICOH Interactive Whiteboard Lt Settings Zmiana Ustawień ogólnych Zmiana ustawień bezpieczeństwa...53 Dodawanie lub usuwanie zdalnej licencji Dodawanie zdalnej licencji Usuwanie zdalnej licencji...54 Zarządzanie zdalną listą kontaktów...56 Tworzenie zdalnej listy kontaktów Dodawanie zdalnej listy kontaktów Eksportowanie zdalnej listy kontaktów Zbieranie dzienników Zapisywanie dziennika Rozwiązywanie problemów Jeśli podczas działania wyświetli się komunikat Komunikaty błędów związane z rysowaniem/edytowaniem/usuwaniem kresek...61 Komunikaty o błędach związanych z tablicą zdalną Komunikaty o błędach związane z zapisywaniem pliku PDF Komunikaty błędów związane z systemem...67 Komunikaty błędów związane z ustawieniami konfiguracyjnymi...68 Inne komunikaty błędów Co zrobić, gdy tablica interaktywna nie działa zgodnie z przeznaczeniem...71 Korzystanie z systemu jako tablicy...71 Korzystanie ze zdalnej tablicy...74 Eksportowanie lub importowanie danych rejestracyjnych Dodatek Obsługa

5 Czyszczenie wyświetlacza Znaki towarowe

6 Jak korzystać z tego podręcznika Symbole W tym podręczniku użyto następujących symboli: Wskazuje miejsca wymagające szczególnej uwagi podczas używania oprogramowania. Te informacje należy koniecznie przeczytać. Oznacza dodatkowe informacje, które mogą się okazać pomocne, ale nie konieczne do realizacji zadania. [ ] Wskazuje nazwy ekranów, menu, ustawień i przycisków. Zastrzeżenia W maksymalnym zakresie dozwolonym przez obowiązujące prawo, producent nie ponosi odpowiedzialności za jakiekolwiek szkody wynikłe z awarii produktu, zagubienia dokumentów lub danych, wykorzystanie lub niewykorzystanie tego produktu i podręczników dostarczonych z nim. Należy zawsze wykonać kopię zapasową istotnych dokumentów lub danych. Dokumenty i dane mogą zostać usunięte z powodu błędów przetwarzania lub usterek w urządzeniu. Co więcej, użytkownik jest odpowiedzialny za podjęcie środków ochronnych przed wszelkimi wirusami oraz innym szkodliwym oprogramowaniem. W żadnym przypadku producent nie jest odpowiedzialny za dokumenty utworzone i używane w tym produkcie przez Ciebie i jakichkolwiek wynikach stworzonych przez Ciebie. Uwagi Treść niniejszego podręcznika może ulec zmianie bez wcześniejszego powiadomienia. Niektóre ilustracje lub wyjaśnienia w niniejszym podręczniku mogą różnić się od Twojego produktu w związku z wprowadzonymi ulepszeniami lub zmianami produktu. Dostawca nie bierze odpowiedzialności za jakiekolwiek szkody lub koszty mogące powstać na skutek użycia w urządzeniach biurowych użytkownika innych części niż oryginalne. W podręczniku uwzględniono dwa systemy miar. 4

7 Terminologia W niniejszej sekcji zawarto objaśnienia terminów używanych w niniejszej instrukcji. Strona przechwycona Kreska Strona przechwycona do programu RICOH Interactive Whiteboard Lt for Windows. Można narysować linię za pomocą pisaka dotykowego, myszy lub używając palców. Kontakt z ekranem zaczyna się, gdy zaczynamy rysować i kończy się, gdy końcówka pisaka interaktywnego, pisaka dotykowego, palce lub mysz są oddalone od powierzchni ekranu. Pisak dotykowy Pisak używany do kreślenia po tablicy i obsługi urządzenia. 5

8 6

9 1. Informacje ogólne W tym rozdziale opisano ogólnie funkcję tablicy w produktach RICOH Interactive Whiteboard. Znajdują się tu również informacje na temat przeglądania ekranu. Do czego można wykorzystać tablicę interaktywną Tablicę interaktywną można wykorzystywać w różny sposób, zależnie od potrzeb. Używanie tablicy interaktywnej Ten rozdział zawiera ogólne informacje o funkcjach tablicy w produktach Interactive Whiteboard. Znajdują się tu również informacje na temat przeglądania ekranu. Oprócz rysowania dowolnych linii, można również wprowadzać stemple i figury, wybierając je z listy. Patrz str.19 "Pisanie na ekranie". DHG565 Obsługiwanie stron Strony można dodawać i usuwać. Można przełączać się między nimi, aby na nich pisać, rysować lub edytować tekst i figury. Można również zmieniać powiększenie wyświetlanej strony. Patrz str.33 "Obsługiwanie strony". DAB002 Zapisywanie stron Wszystkie strony można łączyć w jeden plik PDF. Ten plik można zapisać. Patrz str.36 "Zapisywanie stron". DQN023 7

10 1. Informacje ogólne Importowanie pliku, zapisywanie tekstu i rysowanie figur Można zaimportować pliki PDF, wyświetlić je na ekranie i zapisać w nich tekst lub narysować figury. Patrz str.37. DQN024 Udostępnianie ekranu innym urządzeniom za pomocą zdalnej tablicy Ekran można udostępniać wielu urządzeniom połączonym za pomocą sieci. Na udostępnionym ekranie można wykonywać operacje. Patrz str.39 "Używanie zdalnej tablicy do udostępniania ekranu". DAB006 8

11 Uruchamianie/kończenie pracy RICOH Interactive Whiteboard Lt for Windows Uruchamianie/kończenie pracy RICOH Interactive Whiteboard Lt for Windows Aby skonfigurować ustawienia do korzystania z RICOH Interactive Whiteboard Lt for Windows, patrz instrukcja dostarczona z instalatorem. Uruchamianie RICOH Interactive Whiteboard Lt for Windows Uruchom RICOH Interactive Whiteboard Lt for Windows i wyświetl ekran tablicy. RICOH Interactive Whiteboard Lt for Windows nie można uruchomić, gdy zasilanie tablicy jest wyłączone lub tablica nie jest podłączona do komputera. 1. W menu [Start] komputera, wybierz [All Programs](Wszystkie programy). W programie Windows 8.1 lub Windows 10. kliknij na Wszystkie Aplikacje [All apps] w Początek [Start] Menu 2. Wybierz [Interactive Whiteboard] w menu [Ricoh]. W Windows 8.1 lub Windows 10, wybierz [RICOH IWB Lt] pod [Ricoh], i RICOH Interactive Whiteboard Lt for Windows Początek W tym przypadku, nie trzeba przechodzić do następnego etapu 3. Kliknij [RICOH IWB Lt]. Program RICOH Interactive Whiteboard Lt for Windows zostanie uruchomiony. Kończenie pracy RICOH Interactive Whiteboard Lt for Windows RICOH Interactive Whiteboard Lt for Windows zakończy pracę. 1. Kliknij ikonę wyjścia. 2. Na wyświetlanym ekranie kliknij [Zamknij]. Aby przed zakończeniem pracy tablicy zapisać narysowaną zawartość tablicy lub przechwycony ekran, kliknij [Zapisz plik] na wyświetlonym ekranie i określ miejsce zapisu pliku. Informacje o zapisywaniu plików, patrz str.36 "Zapisywanie stron". 9

12 1. Informacje ogólne Konfiguracja ekranu DTV Swobodny pasek narzędzi Swobodny pasek narzędzi można przeciągnąć w dowolne miejsce na ekranie. Wyświetlą się poniższe ikony: Ikona Opis Przechwytuje ekran pulpitu i wyświetla na tablicy obraz ekranu pulpitu. Importuj na stronę Patrz str.12 "Tryby wyświetlania ekranu". Przełącza ekran w tryb pulpitu Tryb pulpitu Patrz str.12 "Tryby wyświetlania ekranu". Przełącza ekran w tryb tablicy. Tryb tablicy Patrz str.12 "Tryby wyświetlania ekranu". 2. Obszar wyświetlania informacji Ten obszar wyświetla następujące informacje: Data i czas 10

13 Konfiguracja ekranu W tym obszarze wyświetlana jest aktualna data i godzina. Adres IP Pokazuje adres IP komputera, który jest podłączony do urządzenia. Nazwa hosta Pokazuje adres IP komputera, który jest podłączony do urządzenia. Jeśli żadna nazwa hosta nie będzie określona, ten obszar pozostanie pusty. Kod dostępu Wskazuje kod dostępu. Kod ten używany jest do uzyskania dostępu do zdalnej sesji tablicy. W menu Ustawienia ogólne wybierz ręczne lub automatyczne ustawianie hasła podczas uruchomiania urządzenia. Aby uzyskać szczegółowe informacje na temat sposobu zmieniania ustawień, patrz str.53 "Zmiana ustawień bezpieczeństwa". Nazwa hosta, adres IP oraz hasło mogą być pokazane lub ukryte przy pomocy ikony wyświetlania informacji. Ta informacja jest automatycznie ukrywana minutę po jej wyświetleniu poprzez wybranie tej ikony. Aby nadal wyświetlać tę informację, zmień ustawienia bezpieczeństwa w menu RICOH Interactive Whiteboard Lt Settings. Więcej informacji na temat sposobu zmiany ustawień, patrz str.53 "Zmiana ustawień bezpieczeństwa". 3. Główny panel operatorski Przechwytuje obraz ekranu pulpitu i wyświetla go na tablicy. Aby uzyskać szczegółowe informacje na temat wyświetlanych ikon, patrz str.14 "Ikony wyświetlane na tablicy interaktwnej". Główny panel operatorski można pokazywać lub ukrywać naciskając ikony pokaż/ukryj /. 4. Panel operatorski strony Ikony i miniatury z tego obszaru używane są do zmieniania oraz edytowania stron. Aby uzyskać szczegółowe informacje na temat wyświetlanych ikon, patrz str.14 "Ikony wyświetlane na tablicy interaktwnej". Panel operatorski strony można odkrywać lub ukrywać za pomocą ikon odkryj/ukryj /. 5. Przesuń ikonę głównego panela operatorskiego Powoduje przeniesienie głównego panela operatorskiego na przeciwną stronę. Domyślnie ikona ta znajduje się w lewym dolnym rogu ekranu. Po przeniesieniu głównego panela operatorskiego w lewo, ikona pojawia się w prawym dolnym rogu ekranu. W przypadku ponownej instalacji RICOH Interactive Whiteboard Lt for Windows z pływającym paskiem narzędziowym przeniesionym z pozycji domyślnej, pasek narzędzi pojawia się w tym samym miejscu, do którego został przeniesiony. 11

14 1. Informacje ogólne Tryby wyświetlania ekranu Możesz przełączać między różnymi trybami wyświetlania ekranu. Dostępne tryby wyświetlania: Tryb wyświetlania Opis Metoda wyboru Tryb tablicy Tryb pulpitu Wyświetla na tablicy ekran tablicy. Wyświetla na tablicy ekran pulpitu komputera. Dotknij ikonę tablicy na swobodnym pasku narzędzi, gdy wybrany jest tryb ekranu pulpitu. Kliknij na swobodnym pasku narzędzi ikonę pulpitu, gdy wybrany jest tryb ekranu tablicy. Uwagi dotyczące wyświetlania ekranu komputera Obraz wyświetlany z komputera w każdym trybie może zależeć od trybu wyświetlania określonego na komputerze. Gdy ustawienia wyświetlania na komputerze to Powiel : Wyświetla ekran tablicy, gdy wybrano tryb tablicy, i wyświetla ekran pulpitu, gdy wybrano tryb pulpitu. Gdy ustawienia wyświetlania na komputerze to Rozszerzony : Ekran pulpitu komputera jest wyświetlany, gdy wybrano tryb tablicy lub tryb pulpitu. Przechwytywanie ekranu pulpitu z komputera Możesz przechwycić obraz ekranu pulpitu z komputera jako przechwyconą stronę i wyświetlić przechwycony obraz na tablicy. Możesz przechwycić ekran pulpitu komputera i tablicy. 1. Na swobodnym pasku narzędzi na ekranie, który chcesz przechwycić, kliknij ikonę importowana na stronę. DTW491 12

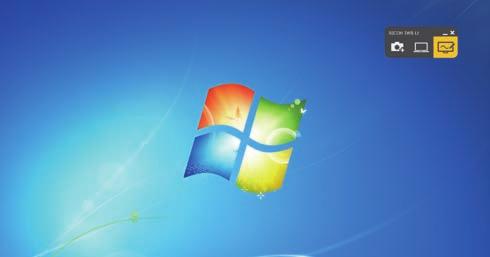

15 Tryby wyświetlania ekranu Ekran pulpitu zostanie przechwycony i wyświetlony na tablicy. Tryb ekranu zmieni się na tryb tablicy, jeśli używany był tryb pulpitu. Jeśli tryb "Rozszerzony" (Extended) jest zaznaczony w ustawieniach wyświetlacza w komputerze, i jeśli pływający pasek narzędzi nie jest wyświetlany na ekranie komputera, który chcesz uchwycić, użyj myszy i przeciągnij pasek na ekran, który chcesz użyć. 13

16 1. Informacje ogólne Ikony wyświetlane na tablicy interaktwnej Główny panel operatorski Ikona Opis Udostępnij Ta ikona służy do: udostępniania zdalnej sesji tablicy udziału w udostępnionej zdalnej sesji tablicy Podczas zdalnej sesji tablicy wyświetlana jest ikona podobna do tej: Patrz str.41 "Rozpoczynanie sesji zdalnej tablicy". Patrz str.44 "Uczestnictwo w sesji zdalnej tablicy". Patrz str.48 "Sprawdzanie informacji o zdalnej tablicy". Pisak Tryb wprowadzania odręcznego Służy do rysowania kresek, danych lub wpisania stempla. Ikona jest wyświetlana, gdy w podmenu Pisak wybrano tryb wprowadzania odręcznego. Używane do zmiany koloru i grubości rysowanej kreski. Używane do wyświetlania siatki na ekranie. Kolor ikony zmienia się w zależności od wybranego koloru. Szerokość linii ikony zmienia się również w zależności od wybranej szerokości linii. Patrz str.19 "Pisanie na ekranie". Patrz str.20 "Pisanie w trybie wprowadzania odręcznego". Tryb wprowadzania linii Ikona ta jest wyświetlana, gdy w podmenu Pisak wybrano tryb wprowadzania linii. Służy rysowaniu linii, linii przerywanych i strzałek. Kolor ikony zmienia się w zależności od wybranego koloru. Kształt ikony zmienia się również w zależności od wybranego rodzaju linii. Patrz str.19 "Pisanie na ekranie". Patrz str.21 "Pisanie w trybie wprowadzania linii". 14

17 Ikony wyświetlane na tablicy interaktwnej Ikona Tryb wprowadzania szablonów Opis Ikona ta jest wyświetlana, gdy w podmenu Pisak wybrano tryb wprowadzania szablonów. Służy wybieraniu i wprowadzaniu szablonów. Kolor ikony zmienia się w zależności od wybranego koloru. Wyświetlany jest także kształt wybranego szablonu. Jeśli wprowadzony tekst jest zbyt długi, wyświetlana jest ikona podobna do tej: Patrz str.19 "Pisanie na ekranie". Patrz str.21 "Pisanie w trybie wprowadzania stempli". Wybierz i usuń Służy do wyboru klawisza, liczb lub stempla do edycji. Używany do usuwania klawisza, liczby lub stempla. Służy do rysowania kresek, liczb,lub wycinania/kopiowania/wklejania stempli. W zależności od funkcji wybranej w podmenu Zaznacz i Usuń, wyświetlana jest jedna z poniższych ikon: DQN Usuń 2. Usuń częściowo 3. Zaznacz 4. Wklej Patrz str.25 "Powiększanie, zmniejszanie i przesuwanie kresek". Patrz str.22 "Usuwanie kresek". Patrz str.27 "Wycinanie, kopiowanie i wklejanie kresek". 15

18 1. Informacje ogólne Ikona Cofnij/Ponów Opis Służy do cofnięcia wykonanej wcześniej czynności takiej jak narysowanie, edytowanie, również usuwa poprzednie uderzenie klawisza, liczby lub stempla. Używane do ponownego wykonania operacji, która została cofnięta. Patrz str.32 "Cofanie operacji". Lupa Używane do zmiany powiększenia wyświetlacza. Używane do przesunięcia wyświetlanego obszaru. Patrz str.31 "Zmiana powiększenia obrazu za pomocą pisaka". Zdalna tablica Ta ikona pojawia się, gdy wyświetlany jest zdalny obraz wejściowy tablicy podłączonej przez zdalną tablicę. Patrz str.39 "Używanie zdalnej tablicy do udostępniania ekranu". Importuj i zapisz Używane do załadowania pliku. Używane do zapisu stron. Patrz str.37 "Importowanie pliku". Patrz str.36 "Zapisywanie stron". Używany do kończenia pracy RICOH Interactive Whiteboard Lt for Windows. Zamknij Patrz str.9 "Kończenie pracy RICOH Interactive Whiteboard Lt for Windows". 16

19 Ikony wyświetlane na tablicy interaktwnej Panel operatorski strony DHG Ikona operacji przechwycenia strony Pojawia się po wybraniu strony z listy strony. Jeśli przez trzy sekundy nie zostanie wykonana żadna operacja, ikona zniknie automatycznie. Wyświetlą się poniższe ikony: 2. Ikona - Wstaw stronę Dodaje nową stronę przed aktualnie wybraną stroną. Aby uzyskać szczegółowe informacje, patrz str.33 "Dodawanie nowej strony". 3. Ikona - Kopiuj stronę Dodaje stronę, kopiując stronę wybraną z listy stron. Aby uzyskać szczegółowe informacje, patrz str.34 "Kopiowanie strony". 4. Ikona - Usuń stronę Usuwa stronę wybraną z listy stron. Aby uzyskać szczegółowe informacje, patrz str.34 "Usuwanie strony". 5. Lista stron Wyświetla miniatury stron. Aby uruchomić stronę, należy dotknąć jej miniatury. Informacje dotyczące strony są wyświetlane jako numer strony / łączna liczba stron u dołu po prawej stronie miniatur. Wyświetlane są maksymalnie cztery strony. Jeśli ma być wyświetlone co najmniej pięć stron, należy skorzystać z ikon przewijania /, aby wyświetlać poszczególne strony. 6. Ikona - Nowa strona Dodaje nową, pustą stronę na końcu listy stron. Aby uzyskać szczegółowe informacje, patrz str.33 "Dodawanie nowej, pustej strony na końcu listy stron". 17

20 1. Informacje ogólne Obsługiwanie ekranu Ekran można obsługiwać pisakiem lub palcami. Aby wybrać ikonę lub przycisk, należy dotknąć danego elementu końcówką piszącą lub palcem. Aby uruchomić funkcję ikony na pulpicie, szybko dotknij dwukrotnie ten sam punkt końcówką pisaka lub palcem. Można użyć myszy, a także pisak lub palce do obsługi ekranu. Główne czynności na ekranie Wprowadzanie Usuń Dostępnych jest kilka sposobów wprowadzania tekstu i rysowania po tablicy - pisanie ręczne, rysowanie figur oraz stempli. Zaznacz Usuwa wpis na tablicy. Aby zaznaczyć element, zakreśl go. Zmiana skali Przenieś Zaznaczony element można powiększać i pomniejszać. Zaznaczony element można przenieść w inne miejsce. Wycinanie/kopiowanie/wklejanie Zaznaczony element można wyciąć, skopiować i wkleić. Informacje o posługiwaniu się ekranem, patrz str.19 "Podstawowe operacje". Uwagi przed pierwszym użyciem Jeśli podczas pracy z ekranem rękaw przypadkowo go dotknie, tekst i kształty mogą nie być prawidłowo wyświetlane na tablicy. Nie można wykonywać skalowania, przesuwania lub innych operacji podczas rysowania na ekranie używając pióra dotykowego lub palców Jeśli podczas skalowania lub przesuwania obiektu palcami na ekranie odległość między nimi jest zbyt mała, dotknięcie może nie zostać prawidłowo rozpoznane. Dotknięcie górnej części ekranu może nie być prawidłowo rozpoznany. 18

21 2. Używanie tablicy interaktywnej W niniejszym rozdziale zawarto informacje na temat podstawowych operacji, takich jak pisanie i rysowanie, obsługiwanie stron oraz zapisywanie stron wyświetlanych na ekranie. Podstawowe operacje Można użyć pisaka dotykowego lub palce, aby wykonać następujące operacje: Operowanie tablicy przy pomocy pisaka dotykowego, palców lub myszy Wprowadzane pisma ręcznego Wprowadzanie linii Wprowadzanie stempli Kasowanie/Pomniejszanie/Powiększanie/Przenoszenie Wycinanie/kopiowanie/wklejanie Zmiana powiększenia obrazu/przesunięcie wyświetlanego obszaru Pisanie na ekranie Wpisz tekst lub narysuj figury za pomocą palców lub pisaka dotykowego. 1. Dotknij ikony pisaka. Pojawi się ikona podmenu pisaka DQN026 19

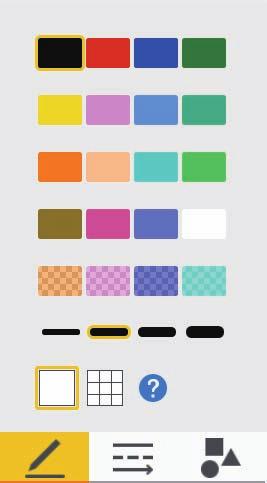

22 2. Używanie tablicy interaktywnej 1. Kolory linii Wybór koloru rysowanych linii. 2. Kolory linii (pół-przezroczyste) Wybór koloru rysowanych linii z kolorów półprzezroczystych. 3. Grubość linii Wybór grubości rysowanych linii. 4. Linia siatki Odkrywanie lub ukrywanie linii siatki na ekranie. 5. Tryb wprowadzania Wybór rodzaju rysowanego elementu. Pisanie w trybie odręcznym (str.20 "Pisanie w trybie wprowadzania odręcznego") Pisanie w trybie linii (str.21 "Pisanie w trybie wprowadzania linii") Pisanie w trybie szablonu (str.21 "Pisanie w trybie wprowadzania stempli") 6. Wyjaśnienie różnych operacji pisania Wyświetla ekran pomocy dla poszczególnych operacji. Przyciski wyboru odpowiadające każdemu trybowi wprowadzania są wyświetlane dla trybów wprowadzania linii oraz szablonów. Na jednej stronie można narysować łącznie 3000 linii, kształtów i szablonów. Maksymalna liczba poszczególnych elementów, które można umieścić na jednej stronie jest następująca: 3000 kresek 1000 figur 500 szablonów Na wszystkich stronach można narysować łącznie linii, kształtów i szablonów. Jeśli do urządzenia podłączono komputer, kreski można rysować za pomocą myszy. Pisanie w trybie wprowadzania odręcznego Pisanie odręczne lub rysowanie figur. 1. Dotknij ikony trybu odręcznego. 2. Wybierz kolor i grubość rysowanej linii z podmenu. 20

23 Podstawowe operacje 3. Przesuń pisakiem po ekranie. CUE190 Pisanie w trybie wprowadzania linii Odręczne rysowanie linii i strzałek. 1. Dotknij ikonę trybu wprowadzania linii. 2. Wybierz kolor, grubość i rodzaj rysowanej linii. 3. Dotknij ekran końcówką pisaka i przesuń pisak bez odrywania go od ekranu. Narysowana zostanie linia lub strzałka łącząca oba punkty odcinka. Nie można narysować linii krótszej niż 10 mm. Pisanie w trybie wprowadzania stempli Wybierz i narysuj wybraną z listy figurę lub szablon. 1. Dotknij ikonę tryb wprowadzania szablonów. 2. Wybierz kolor i rodzaj figury lub szablonu. Dotknij /, aby przełączyć na inne strony list figur lub szablonów. 3. Dotknij ekran w wybranym miejscu. Wybrana figura lub szablon zostaną narysowane w miejscu dotknięcia ekranu przez końcówkę pisaka. Aby przesunąć figurę lub szablon, po dotknięciu ekranu nie odrywaj od niego końcówki pisaka i przeciągnij dany element w wybrane położenie. 4. Można dowolnie powiększać, zmniejszać lub przesuwać figurę lub kreskę. Aby uzyskać szczegółowe informacje, patrz str.25 "Powiększanie, zmniejszanie i przesuwanie kresek". Podczas wybierania szablonu, nie można wybrać grubości linii. 21

24 2. Używanie tablicy interaktywnej Usuwanie kresek W niniejszej sekcji zawarto informacje na temat usuwania zapisanego tekstu lub narysowanych figur. Można usuwać poszczególne kreski lub tylko ich określone fragmenty. Jeśli do urządzenia podłączono komputer, kreski można usuwać za pomocą myszy. Usuwanie pojedynczych kresek Usuwanie przy użyciu końcówki pisaka 1. Dotknij, Wybierz i Usuń ikonę, i następnie dotknij, Usuń ikonę. DMT Aby wymazać kreskę, przesuń po niej końcówką pisaka. CUE192 22

25 Podstawowe operacje Usuwanie części kreski 1. Dotknij ikony Wybierz i usuń, a następnie dotknij ikony Usuń częściowo. DMT Przesuń pisak nad kreską. DAB030 Usuwane są tylko te części kreski, które dotknie końcówka pisaka. Grubość usuniętych części jest równa grubości wybranej przy użyciu ikony pisaka. Nie można częściowo usunąć danych lub stempli. Nie można używać tej funkcji podczas korzystania ze zdalnej tablicy w trybie zgodności. 23

26 2. Używanie tablicy interaktywnej Wybieranie i usuwanie wielu kresek 1. Dotknij ikonę Wybierz i usuń, a następnie dotknij ikonę Wybierz. DMT Aby zaznaczyć kreskę, zakreśl obwód wokół niej końcówką pisaka. Pojedyncze kreski można zaznaczyć poprzez dotknięcie ich. DAB031 24

27 Podstawowe operacje 3. Dotknij ikony wyboru/usuwania końcówką pisaka, a następnie dotknij [Usuń]. DMT209 Usuwanie wszystkich kresek Na ekranie można usunąć wszystkie kreski. 1. Dotknij ikonę Wybierz i usuń. 2. Dotknij ikonę [Usuń wszystko]. 3. Dotknij [Usuń]. Powiększanie, zmniejszanie i przesuwanie kresek Po wybraniu napisanego tekstu lub narysowanej figury można je powiększać, zmniejszać lub przesuwać. 25

28 2. Używanie tablicy interaktywnej Wybieranie kreski 1. Dotknij ikonę Wybierz i usuń, a następnie dotknij ikonę Wybierz. DMT Aby zaznaczyć kreskę, zakreśl obwód wokół niej końcówką pisaka. Pojedyncze kreski można zaznaczyć poprzez dotknięcie ich. CUE062 Dotknij ikonę [Wybierz wszystko] Powiększanie lub zmniejszanie kresek, aby wybrać wszystkie kreski na stronie. Dotknij końcówką pisaka narożnika lub środka boku i przeciągnij, aby powiększyć lub zmniejszyć kreskę do wymaganej wielkości. 26

29 Podstawowe operacje CUE064 Przenoszenie kresek Przeciągnij zaznaczoną kreskę na miejsce docelowe. CUE063 Można powiększyć, zmniejszyć lub przesunąć napisany tekst lub sporządzony rysunek po wybraniu go za pomocą myszki. Wycinanie, kopiowanie i wklejanie kresek Istnieje możliwość zaznaczenia, wycięcia, skopiowania i wklejenia kresek, które zostały narysowane na ekranie. 27

30 2. Używanie tablicy interaktywnej Wycinanie i kopiowanie kresek 1. Dotknij ikonę Wybierz i usuń, a następnie dotknij ikonę Wybierz. DMT Aby zaznaczyć kreskę, która ma zostać wycięta lub skopiowana, należy zakreślić wokół niej obwód końcówką pisaka. Pojedyncze kreski można zaznaczyć poprzez dotknięcie ich. CUE062 Dotknij ikonę [Wybierz wszystko], aby wybrać wszystkie kreski na stronie. 3. Dotknij, Wybierz i Usuń ikonę, następnie dotknij [Wytnij] lub [Kopiuj]. Poprzez dotknięcie [Wytnij], można usunąć daną kreskę. Wklejanie kresek Wkleja zawartość schowka, jeśli zawiera kreski, które zostały wycięte lub skopiowane. 28

31 Podstawowe operacje 1. Dotknąć [Wklej] i wybranego miejsca na ekranie, aby wkleić wyciętą lub skopiowaną kreskę. Operację można powtarzać. Poprzez ciągłe przeciąganie wklejonej kreski można ją przemieszczać. 2. Można dowolnie powiększać, zmniejszać lub przesuwać figurę lub kreskę. Aby uzyskać szczegółowe informacje, patrz str.25 "Powiększanie, zmniejszanie i przesuwanie kresek". Wycięte lub skopiowane kreski są tymczasowo zapisywane do momentu wykonania jednej z poniższych operacji: Wycięcia lub skopiowania kolejnej kreski. Kończenie pracy RICOH Interactive Whiteboard Lt for Windows. Za pomocą myszki można wybrać, wyciąć, skopiować i wkleić kreskę już narysowaną na ekranie. Zmiana powiększenia obrazu/przesunięcie wyświetlanego obszaru Istnieją dwie metody zmiany powiększenia obrazu wyświetlanej strony lub przesuwania wyświetlanego obszaru powiększonej strony. Pierwsza z nich polega na zastosowaniu palców, a druga na zastosowaniu pisaka. Podczas sesji zdalnej tablicy operacja wykonana na tablicy jest zastosowana na wszystkich połączonych urządzeniach. Zmiana powiększenia obrazu za pomocą palców Podczas zmiany powiększenia ekranu lub przesuwania jego obszaru palcami, w górnej środkowej części ekranu pojawia się nawigator przybliżania. Nawigator przybliżania pokazuje obszar wyświetlany na ekranie. 29

32 2. Używanie tablicy interaktywnej DHG019 Zmienianie powiększenia ekranu Dotknij ekranu dwoma palcami i rozsuń je lub zsuń je razem. CUE150 Po rozsunięciu palców obraz na ekranie jest powiększany, z wypośrodkowaniem w miejscu pierwotnie dotykanym. Po zsunięciu palców obraz na ekranie jest zmniejszany, z wypośrodkowaniem w miejscu pierwotnie dotykanym. Przesuwanie wyświetlanego obszaru Dotknij ekranu dwoma palcami i zachowując równą odległości między nimi przesuń je w górę lub w dół, w lewo lub w prawo. 30

33 600% 300% 500% 200% 400% 100% 600% 300% 500% 200% 400% 100% Podstawowe operacje CUE151 Obszar wyświetlania przesuwa się wraz z palcami. Zmiana powiększenia obrazu za pomocą pisaka Wybierz ikonę lupy, aby zmienić powiększenie obrazu lub przesunąć wyświetlany obszar. Obszar powiększonego obrazu może być przesunięty. 1. Dotknij ikonę lupy. 2. Dotknij powiększenia obrazu, a następnie wybierz powiększenie. 600% 300% 500% 200% 400% 100% DHG020 31

34 600% 300% 500% 200% 400% 100% 600% 300% 500% 200% 400% 100% 2. Używanie tablicy interaktywnej 3. Aby przesunąć wyświetlany obszar, dotknij i przyciśnij wyświetlany obszar końcówką pisaka. Przyciśnięty pisak przeciągnij wzdłuż obszaru. 600% 300% 500% 200% 400% 100% DHG021 Jeśli żadne operacje nie są wykonywane w podmenu ikony lupy przez dziesięć sekund, podmenu automatycznie zniknie. Aby ręcznie ukryć podmenu, dotknij ponownie ikonę lupy. Powiększenie ekranu można zmienić za pomocą myszy. Cofanie operacji Operacje rysowania, edytowania i usuwania kresek można cofać. Można również ponownie wykonać operacje, które zostały cofnięte. 1. Dotknij górnej części ikony Cofnij / Wykonaj ponownie. Aby ponownie wykonać cofniętą operację, dotknij dolnej części ikony Cofnij / Wykonaj ponownie. Podczas uczestniczenia w sesji zdalnej tablicy można cofać lub wykonywać ponownie tylko te operacje rysowania, edytowania i usuwania kresek, które zostały wykonane na własnym urządzeniu. Po skopiowaniu przechwyconej strony nie można cofnąć ani wykonać ponownie żadnych operacji wykonanych na skopiowanej stronie. Podczas przełączania stron oraz po zapisaniu tekstu lub narysowaniu figur na danej stronie i wciśnięciu ikony Cofnij, wszystkie zmiany na poprzedniej stronie zostają cofnięte. Wyświetlana strona nie zostanie zmieniona, jednak na ukrytej stronie zostanie zastosowana funkcja Cofnij. Można cofnąć maksymalnie 100 operacji. Czynności można cofać i ponawiać za pomocą myszy. 32

35 Obsługiwanie strony Obsługiwanie strony W niniejszej sekcji zawarto informacje na temat obsługiwania stron, np. dodawanie lub usuwanie stron. Dodawanie strony Dodawanie nowej strony 1. Na liście stron dotknij miniatury strony, znajdującą się tuż przed miejscem, w którym chcesz dodać stronę. Pojawi się panel operatorski stron przechwyconych. 2. Dotknij ikonę Nowa strona. DHG024 Za wybraną stroną zostaje utworzona nowa, pusta strona, która zostaje następnie wyświetlona. Dodawanie nowej, pustej strony na końcu listy stron 1. Aby dodać nową stronę, dotknij ikony Utwórz nową stronę. DHG023 33

36 2. Używanie tablicy interaktywnej Na końcu listy przechwyconych stron pojawi się nowa pusta strona. Dodana strona pojawi się na ekranie. Kopiowanie strony 1. Na liście stron dotknij miniatury strony, którą chcesz skopiować. Pojawi się panel operatorski stron przechwyconych. 2. Dotknij ikonę Kopiuj stronę. DHG025 Kopia wybranej strony zostanie dodana bezpośrednio za wyświetlaną stroną. Dodana strona pojawi się na ekranie. Ikony Wstaw nową stronę, Utwórz nową stronę i Kopia strony są niedostępne, gdy na wszystkich stronach znajduje się łącznie kresek, kształtów i szablonów. Podczas sesji zdalnej tablicy ikony Wstaw nową stronę i Kopiuj stronę są wyłączone. Usuwanie strony 1. Na liście stron, dotknij miniatury strony, którą chcesz usunąć. Pojawi się panel operatorski stron przechwyconych. 34

37 Obsługiwanie strony 2. Dotknij ikonę Usuń stronę. 3. Dotknij [Usuń]. Wyświetlana strona zostaje usunięta. Pojawia się poprzednia strona. Po usunięciu strony początkowej pojawi się kolejna. DHG026 Obracanie stron Strony można obracać za pomocą palców. 1. Dotknij ekranu dwoma palcami i trzymając je w tej samej odległości od siebie przesuń nimi od lewej na prawą stronę ekranu, a następnie weź palce z ekranu. Przesuń palce do końca lewej strony ekranu, aby wyświetlić następną stronę. Przesuń palce do końca prawej strony ekranu, aby wyświetlić poprzednią stronę. DQN110 35

38 2. Używanie tablicy interaktywnej Obsługiwanie pliku W niniejszej sekcji zawarto informacje na temat zapisywania zapisanego tekstu i figur narysowanych na ekranie lub na przechwyconych stronach. Zapisywanie stron Zapisany tekst i narysowane figury można zapisywać w lokalizacjach przedstawionych poniżej. folder w sieci internetowej lub w komputerze, na którym RICOH Interactive Whiteboard Lt for Windows jest zainstalowana Pamięć USB Wszystkie istniejące strony są zapisywane jako pojedynczy plik PDF. Na stronach możesz ładować zapisane strony, edytować lub dodawać kreski oraz kształty. Aby uzyskać szczegółowe informacje na temat sposobu importowania zapisanych plików, patrz str.37 "Importowanie pliku". Puste strony nie są zapisywane. 1. Aby zapisać strony w urządzeniu pamięci flash USB, włóż urządzenie pamięci flash do portu USB. Włóż tylko jedną pamięć USB. 2. Dotknij ikonę Importuj i zapisz. 3. Dotknij ikonę [Zapisz plik]. PL DQP Na wyświetlanym ekranie wybierz folder, w którym chcesz zapisać plik. 5. Dotknij [Zapisz]. Pliki PDF są zapisywane w sposób pokazany poniżej. Aby zmienić nazwę pliku, użyj klawiatury komputera lub klawiatury programowej systemu Windows. 36

39 Obsługiwanie pliku Pozycja Nazwa pliku (jeśli nazwa pliku nie została zmieniona) Rozmiar strony iwb-date-time.pdf Dane techniczne Nazwa pliku zapisanego 23 stycznia 2014 r. o godzinie 4:56:07 to iwb pdf. 243,84 137,16 mm (9,6 5,4 cali) Importowanie pliku Można zaimportować pliki, wyświetlić je na ekranie tablicy interaktywnej i zapisać w nich tekst lub narysować figury. Możesz również plik zapisany na tablicy interaktywnej i napisać tekst oraz rysować kształty. Warunki obsługi plików podano poniżej. Plik PDF Pozycja Warunek Rozmiar pliku Wersja PDF Rozmiar strony 100 MB lub mniej PDF (w tym PDF/A) Pocztówki A0 Zabezpieczenia dokumentów Brak ustawionych zabezpieczeń *1 *1 Nie można odczytać pliku PDF chronionego hasłem. Plik PDF chroniony przed wydrukiem również nie może być odczytany, aby nie można go było wydrukować. 1. Dotknij ikonę Importuj i zapisz. 2. Dotknij przycisk [Importuj plik]. PL DQP Wybierz plik do zaimportowania do tablicy interaktywnej. 37

40 2. Używanie tablicy interaktywnej 4. Dotknij [Otwórz]. Tablica interaktywna importuje plik PDF od pierwszej strony. Zaimportowane strony dodawane są kolejno na końcu listy stron. Po zakończeniu importowania pliku PDF wyświetlana jest pierwsza strona pliku. Kreski w pliku zapisanym przez tablicę interaktywną z wersją systemu lub wcześniejszą nie mogą być edytowane. Po zmianie zawartości lub właściwości pliku PDF przechowywanego przez tablicę interaktywną nie można edytować zapisanych kresek i kształtów. Wybrany plik PDF można zaimportować wyłącznie, gdy pierwsza strona spełnia warunki dotyczące rozmiaru strony. Jeśli druga lub kolejne strony z pliku PDF nie spełniają warunku rozmiaru strony, tylko strony poprzedzające tę stronę będą zaimportowane. Maksymalna liczba stron, które można zaimportować do tablicy interaktywnej, to 100. Jeśli łączna liczba przechwyconych stron przekracza 100, zaimportowanych zostanie tylko pierwszych 100 stron. 38

41 3. Używanie zdalnej tablicy do udostępniania ekranu W niniejszym rozdziale zawarto informacje na temat udostępniania ekranu tablicy interaktywnej, zapisanych tekstów i narysowanych figur na innych urządzeniach w lokalizacjach zdalnych. Przegląd zdalnej tablicy Ekran można udostępniać wielu urządzeniom połączonym za pomocą sieci. Aby móc hostować sesje zdalnej tablicy z użyciem RICOH Interactive Whiteboard Lt for Windows, musisz dodać swoją Zdalną licencję. Aby uzyskać szczegółowe informacje na temat sposobu dodawania Zdalnej licencji, patrz str.54 "Dodawanie lub usuwanie zdalnej licencji". Przykład wzorów połączenia dla zdalnych tablic przedstawiają się następująco: DHG Host sesji zdalnej tablicy Tablica główna służy jako host zdalnej sesji tablicy, która umożliwia pozostałym urządzeniom wyświetlanie udostępnionego ekranu i wykonywanie na nim operacji. 2. Tablice uczestniczące w zdalnej sesji Tablice uczestniczące w sesji łączą się z urządzeniem służącym jako jej host, wykonując operacje na udostępnionym ekranie. Wyniki wykonywanych operacji wyświetlane są w tym samym czasie na wszystkich pozostałych urządzeniach. 39

42 3. Używanie zdalnej tablicy do udostępniania ekranu Szczegółowe informacje na temat schematów przyłączeniowych dla zdalnych tablic, można znaleźć w poniższej tabeli: Wzory połączeń dla zdalnych tablic przedstawione są poniżej: Host Tablica Interaktywna RICOH RICOH Interactive Whiteboard Lt for Windows Projektor z funkcjonalnośc ią interaktywną Uczestnik (Piszący) Tablica Interaktywna RICOH RICOH Interactive Whiteboard Lt for Windows Projektor z funkcjonalnośc ią interaktywną RICOH Interactive Whiteboard Client Uczestnik ( Przeglądanie tylko) Przeglądarka internetowa Remote Viewer : Połączenie możliwe x: Połączenie niemożliwe Aby uzyskać szczegółowe informacje na temat sposobu otwierania sesji zdalnej tablicy, patrz str.41 "Rozpoczynanie sesji zdalnej tablicy". Aby uzyskać szczegółowe informacje na temat sposobu uczestnictwa w sesji zdalnej tablicy, patrz str.44 "Uczestnictwo w sesji zdalnej tablicy". 40

43 Rozpoczynanie sesji zdalnej tablicy Rozpoczynanie sesji zdalnej tablicy W niniejszej sekcji zawarto informacje na temat otwierania sesji zdalnej tablicy. Aby móc hostować zdalne sesje tablicy z RICOH Interactive Whiteboard Lt for Windows, musisz dodać swoją Zdalną licencję. Aby uzyskać szczegółowe informacje na temat sposobu dodawania Zdalnej licencji, patrz str.54 "Dodawanie lub usuwanie zdalnej licencji". Można wziąć udział w sesji z inną tablicą RICOH Interactive Whiteboard Lt for Windowslub poprzez oferowanie hostingu przy użyciu zdalnej tablicy z RICOH Interactive Whiteboard Lt for Windows. Może trzeba będzie wybraćtryb Kompatibilny w zależności od rodzaju urządzenia używanego w sesji lub jej wersji. Sesji zdalnej tablicy w trybie kompatybilności nie można otwierać z systemu RICOH Interactive Whiteboard Lt for Windows. Jeśli wersja Twojej tablicy jest inna niż tablicy-hosta, wyświetlany jest komunikat dotyczący uczestnictwa w zdalnej sesji tablicy. Przeczytaj ten komunikat, a następnie pobierz najnowszą wersję programu RICOH Interactive Whiteboard Lt for Windows, aby w razie potrzeby zaktualizować system i móc uruchomić tę wersję. 1. Dotknij ikonę Udostępnij. 2. Dotknij [Otwórz]. PL DTW Dotknij "Opcje", a następnie określ warunki otwarcia sesji zdalnej tablicy. PL DTW483 Szczegółowe informacje dotyczące opcji znajdują się w rozdziale "Jak korzystać z opcji". 41

44 3. Używanie zdalnej tablicy do udostępniania ekranu PL DTW484 Gdy "Otwórz z zakodowanym hasłem "okno jest zaznaczone, członkowie z przypisanym hasłem mogą uczestniczyć w zdalnej sesji tablicy. Jeżeli pole Ograniczenie udziału funkcji tablicy" jest zaznaczone, na uczestniczących tablicach nie można zapisywać plików, drukować stron, wysyłać i, ani tymczasowo zapisywać plików w czasie trwania sesji. Ponadto, wszystkie strony są usuwane po zakończeniu sesji zdalnej tablicy. 4. Dotknij [Otwórz]. Sesja zdalnej tablicy została otwarta. Po wybraniu polecenia "Otwórz z hasłem" wyświetlony zostanie komunikat. Potwierdź treść komunikatu, a następnie dotknij [Otwórz]. Tablice uczestniczące w sesji zdalnej tablicy wyświetlane są w podmenu ikony Udostępnij uzyskać szczegółowe informacje na temat sposobu wyświetlania podmenu, patrz str.48 "Sprawdzanie informacji o zdalnej tablicy".. Aby 42

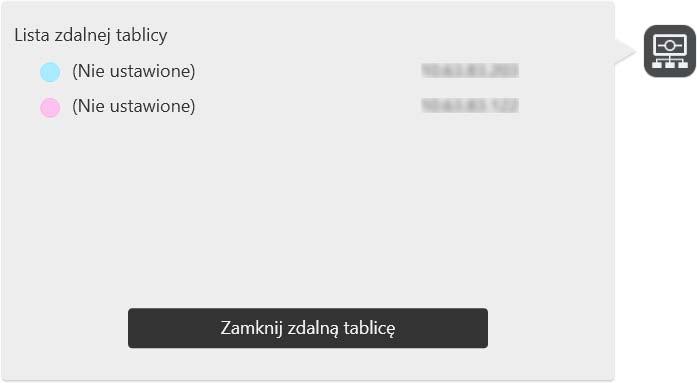

45 Zakończenie sesji zdalnej tablicy Zakończenie sesji zdalnej tablicy W niniejszej sekcji zawarto informacje na temat kończenia sesji zdalnej tablicy. Gdy sesja zdalnej tablicy zostaje zakończona na tablicy udostępnianej, zostaje również zakończona na wszystkich tablicach uczestniczących. Po zakończeniu pracy z tablicą użyj RICOH Interactive Whiteboard Lt for Windows, zamknij zdalną sesję tablicy, a następnie wyłączyć zasilanie. 1. Dotknij, Ikona Dostępu. 2. Dotknij [Zamknij zdalną tablicę]. XXX.XXX.XXX.XXX XXX.XXX.XXX.XXX 3. Dotknij [Zamknij]. PL DTW485 Status hostingu i uczestnictwa zdalnej tablicy kończą się, gdy komputer przechodzi w jeden z następujących stanów podczas wykonywania hostingu / uczestnictwa przez zdalną tablicę: Stan Spoczynku Tryb czuwania Hibernacja Użytkownik zalogowany w systemie Windows jest wylogowany 43

46 3. Używanie zdalnej tablicy do udostępniania ekranu Uczestnictwo w sesji zdalnej tablicy W niniejszej sekcji zawarto informacje na temat uczestnictwa w sesji zdalnej tablicy. W przypadku uczestniczenia w sesji zdalnej tablicy wszystkie strony istniejące przed uczestniczeniem zostaną usunięte, a zaimportowana zostanie zawartość tablicy udostępnianej. Nie możesz uczestniczyć w sesji tablicy zdalnej, jeśli wersja hosta różni się od wersji uczestniczącej tablicy. Nie możesz nawiązać połączenia z tablicą zdalną otwartą w trybie zgodności. Uczestnictwo z tablicy interaktywnej 1. Dotknij przycisk [Dołącz] ikony Udostępnij. 2. Gdy pojawi się komunikat, dotknij [Proces]. PL DTW Określ sesję zdalnej tablicy, w której chcesz uczestniczyć. Aby uzyskać szczegółowe informacje na temat określania sesji zdalnej tablicy, patrz str.45 "Wybór sesji zdalnej tablicy". 4. Dotknij [Dołącz]. Aby dołączyć do sesji zdalnej tablicy, dla której nie ustanowiono opcji, należy sprawdzić wyświetlany komunikat, a następnie dotknąć [Dołącz]. Aby uczestniczyć w sesji zdalnej tablicy z zakodowanym hasłem, należy wpisać hasło. Wskazany wspólny czas import strona jest oszacowanie, w zależności od aktualnego środowiska. Jeśli sesja tablicy zdalnej, do której chcesz dołączyć, jest otwarta z ograniczonymi funkcjami, uczestniczące tablice nie mogą zapisywać plików. Kiedy sesja zdalnej tablicy jest zamknięta, wszystkie strony zostają usunięte. 44

47 Uczestnictwo w sesji zdalnej tablicy W czasie sesji zdalnej tablicy stan udostępniania ekranu jest wyświetlany w podmenu ikony Udostępnij. Aby uzyskać szczegółowe informacje na temat sposobu wyświetlania podmenu, patrz str.48 "Sprawdzanie informacji o zdalnej tablicy". Jeśli rozmiar strony pliku importowanego do tablicy udostępnianej jest większy niż maksymalny rozmiar pliku, jaki można zaimportować do tablicy uczestniczącej, importowany plik może nie zostać wyświetlony. Wybór sesji zdalnej tablicy Udostępnianą tablicę można wybrać w następujący sposób: Wybierając sesję udostępnianej tablicy z uprzednio dodanej listy kontaktów Określając adres IP udostępnianej tablicy Wybór z listy kontaktów Wybierz udostępnianą tablicę z dodanej wcześniej listy nazw i lokalizacji tablic XXX.XXX.XXX.XXX PL DTW Status tablicy - hosta Wyświetla ikonę, która wskazuje status sesji tablicy - hosta. 2. Pole wyświetlania adresu IP Wyświetla adres IP tablicy wybranej z listy kontaktów. 3. Określ nazwę grupy Wybierz grupę, którą chcesz wyświetlić z "Lista kontaktów". Ręczne określanie adresu tablicy Określ udostępnianą tablicę, wprowadzając jej adres IP. 45

48 3. Używanie zdalnej tablicy do udostępniania ekranu Aby wprowadzić adres IP, użyj klawiatury komputera lub klawiatury programowej systemu Windows. 1 2 XXX.XXX.XXX.XXX XXX.XXX.XXX.XXX XXX.XXX.XXX.XXX 3 4 XXX.XXX.XXX.XXX 5 PL DHG Pole wprowadzania adresu IP Wprowadź adres IP, nazwę hosta lub pełną nazwę domeny tablicy - hosta. 2. [Wpisz] Dodaje wprowadzony adres IP hosta tablicy do pola wyświetlanego adresu IP. 3. Historia wpisów adresów IP Wyświetla listę ręcznie wprowadzonych tablic - hostów. Wybierz jedną z tablic - hostów z listy. "Historia wprowadzonych dresów IP" może zawierać maksymalnie 100 adresów. Gdy "Historia wpisów adresów IP" osiągnie maksymalną pojemność, najstarszy zapis jest usuwany. 4. Usuń historię Usuwa ręcznie wprowadzoną zdalną tablicę z historii. Dotknięcie polecenia [Usuń] w komunikacie powoduje, że wybrana zdalna tablica jest usuwana z historii. 5. Pole wyświetlania adresu IP Wyświetla adres IP wprowadzonej lokalizacji tablicy. Szczegółowe informacje na temat sposobu dodawania listy kontaktów, patrz str.56 "Zarządzanie zdalną listą kontaktów".. 46

49 Opuszczanie sesji zdalnej tablicy Opuszczanie sesji zdalnej tablicy Po zakończeniu korzystania z tablicy interaktywnej należy opuścić sesję zdalnej tablicy, a następnie wyłączyć zasilanie. 1. Dotknij ikonę Udostępnij. 2. Dotknij [Zamknij zdalną tablicę]. XXX.XXX.XXX.XXX XXX.XXX.XXX.XXX 3. Dotknij [Rozłącz]. PL DTW495 Jeśli tablica udostępniana zakończy zdalną sesję, wyświetlanie zostanie automatycznie zakończone. 47

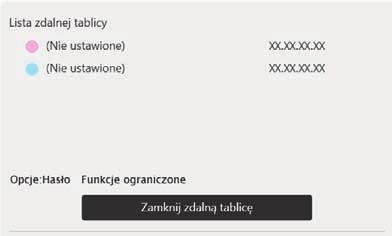

50 3. Używanie zdalnej tablicy do udostępniania ekranu Sprawdzanie informacji o zdalnej tablicy Po dotknięciu ikony Udostępnij podczas sesji zdalnej tablicy można sprawdzić informacje na temat urządzeń biorących udział w sesji. Po dotknięciu ikony Udostępnij pojawia się następujące podmenu. Podmenu wskazuje stan zdalnej tablicy. XXX.XXX.XXX.XXX 1 XXX.XXX.XXX.XXX 2 PL DQP Lista zdalnej tablicy Wskazuje nazwę i adres IP urządzenia służącego jako host zdalnej sesji tablicy. Wskazuje nazwy i adresy IP urządzeń uczestniczących w zdalnej sesji tablicy. 2. Opcje Wskazuje ustawione opcje. Po poprawieniu się łączności, aktualizacje ekranu i czas reakcji na działania użytkownika będą przebiegać szybciej. 48

51 4. Zmienianie ustawień tablicy interaktywnej W tym rozdziale opisano, jak zmienić ustawienia programu RICOH Interactive Whiteboard Lt for Windows. Uruchamianie aplikacji RICOH Interactive Whiteboard Lt Settings Aby zmienić ustawienia programu RICOH Interactive Whiteboard Lt for Windows, uruchom aplikację RICOH Interactive Whiteboard Lt Settings. 1. W menu [Start] komputera, wybierz [All Programs](Wszystkie programy). W programie Windows 8.1 lub Windows 10. kliknij na Wszystkie Aplikacje [All apps] w Początek [Start] Menu 2. Wybierz [RICOH IWB Lt] pod [Ricoh]. W Windows 8.1 lub Windows 10, wybierz [RICOH IWB Lt Settings] pod[ricoh], i RICOH Interactive Whiteboard Lt Settings się uruchamia. W tym przypadku, nie trzeba przechodzić do następnego etapu 3. Kliknij [RICOH IWB Lt Settings]. Uruchomi się aplikacja RICOH Interactive Whiteboard Lt Settings. Aby zakończyć program RICOH Interactive Whiteboard Lt Settings, kliknij [Zamknij] na ekranie początkowym. Ikony wyświetlane w programie RICOH Interactive Whiteboard Lt Settings Aby uruchomić funkcję powiązaną z ikoną w programie RICOH Interactive Whiteboard Lt Settings, dotknij ikonę końcówką pióra. W przypadku wybranych ikon program RICOH Interactive Whiteboard Lt Settings działa w ten sposób: Ikona Ustawienia ogólne Opis Konfiguruje ustawienia aplikacji RICOH Interactive Whiteboard Lt for Windows. Aby uzyskać informacje o procedurze konfiguracji, patrz str.51 "Zmiana Ustawień ogólnych". 49

52 4. Zmienianie ustawień tablicy interaktywnej Ikona Ustawienia bezpieczeństwa Zapisywanie dziennika Dodawanie/usuwanie zdalnej licencji Opis Konfiguracja ustawień bezpieczeństwa. Aby uzyskać szczegółowe informacje na temat konfiguracji ustawień, patrz str.53 "Zmiana ustawień bezpieczeństwa". Zapisuje w pliku informacje dziennika, takie jak godzina uruchomienia tablicy lub zarejestrowane błędy. Aby dowiedzieć się więcej o informacjach umieszczonych w dzienniku oraz instrukcjach zapisywania dziennika, patrz str.60 "Zbieranie dzienników". Dodaje lub usuwa zdalną licencję. To ustawienie jest konieczne, aby korzystać z funkcji zdalnego udostępniania tablicy. Aby uzyskać szczegółowe informacje na temat sposobu dodawania lub usuwania zdalnej licencji, patrz str.54 "Dodawanie lub usuwanie zdalnej licencji". Informacje o wersji Wyświetla informacje o wersji Informacje o prawach autorskich Wyświetla informacje o prawach autorskich. 50

53 Zmiana Ustawień ogólnych Zmiana Ustawień ogólnych Można skonfigurować następujące ustawienia dla Ustawienia ogólne ekran pod RICOH Interactive Whiteboard Lt Settings: Pozycja Opis Wartość początkowa Nazwa lokalizacji tablicy Lista kontaktów Jakość obrazu na zdalnej tablicy Podczas uruchomienia aktualizuj oprogramowanie Użyj ustawień proxy Użyj ustawień opcji internetowych Windows Określa nazwę lokalizacji, w której zainstalowana jest tablica. Nazwa może mieć maksymalnie 255 znaków. Aby skonfigurować ustawienia, użyj klawiatury komputera lub klawiatury programowej systemu Windows. Importuje lub eksportuje listę kontaktów do tablicy zdalnej. Aby uzyskać informacje na temat procedury zarządzania listą kontaktów, patrz str.56 "Zarządzanie zdalną listą kontaktów". Określa (pięciostopniową) jakość wyświetlania stron przesyłanych z urządzeń uczestniczących w zdalnej sesji tablic. Zeskanowane strony lub obrazy z wejścia urządzenia są zawsze wyświetlane w najwyższej jakości. Zeskanowane strony lub urządzenia z wejść w innych urządzeniach są wyświetlane zgodnie z ustawieniami na tablicy hostującej. Określa, czy automatycznie aktualizować system przez sieć podczas uruchamiania tablicy. Gdy ta opcja jest zaznaczona, po każdym uruchomieniu tablicy pojawia się komunikat potwierdzający aktualizację systemu. Dotknięcie [Test połączenia] umożliwia sprawdzenie, czy można nawiązać połączenie z serwerem aktualizacji. Określa, czy do aktualizacji systemu po uruchomieniu tablicy ma być używany serwer proxy. Określa czy można użyć Internetowe opcje Windows do skonfigurowania serwera proxy gdy [Użyj ustawień proxy] jest wybrane. Nie wybrano - Standardowa jakość obrazu Wybrane Nie wybrano Wybrane 51

54 4. Zmienianie ustawień tablicy interaktywnej Pozycja Opis Wartość początkowa Ustawienia ręczne Określa, czy należy ręcznie skonfigurować serwer proxy po wybraniu [Użyj ustawień proxy] gdy wybrane. Nie wybrano Wyświetl z funkcji komunikat pomocy Określ następujące elementy po zaznaczeniu tego pola wyboru. Adres Numer portu Nazwa użytkownika Hasło Nazwę i hasło użytkownika można wpisać tylko wtedy, gdy włączono uwierzytelnianie użytkownika proxy. Aby skonfigurować ustawienia, użyj klawiatury komputera lub klawiatury programowej systemu Windows. Określa, czy po uruchomieniu programu RICOH Interactive Whiteboard Lt for Windows ma być wyświetlana pomoc. Wybrane 52

55 Zmiana ustawień bezpieczeństwa Zmiana ustawień bezpieczeństwa Można skonfigurować następujące ustawienia na ekranie Ustawienia Zabezpieczeń pod RICOH Interactive Whiteboard Lt Settings: Pozycja Opis Wartość początkowa Minimalna liczba cyfr hasła Określ hasło podczas uruchamiania tablicy Wyświetl adres IP, nazwę hosta i hasło Ustaw [Otwórz z hasłem] Zabroń bezpośredniego wprowadzania tablicy udostępnianej Unieważnij historię tablic udostępnianych Określa liczbę cyfr (od 4 do 10) które mogą być używane jako hasło. Określa, czy ma być wyświetlany ekran wprowadzania kodu dostępu podczas uruchamiania tablicy. Określa, czy automatycznie ukrywać następujące informacje w górnej części ekranu wiadomości: Host Name IP Address Kod dostępu Gdy włączona jest opcja [Automatycznie ukryj], wprowadzone hasło jest automatycznie ukrywane w ciągu jednej minuty po jego wyświetleniu. Określa, czy podczas uruchamiania zdalnej tablicy wymagane jest hasło. Określa, czy zabronić bezpośredniego wprowadzania adresu podczas wyboru tablicy udostępnianej. Określa, czy wyłączyć zapis historii dla bezpośredniego wprowadzania adresów podczas wyboru tablicy udostępnianej. 4 Nie wybrano Automatycznie ukryj Nie wybrano Nie wybrano Nie wybrano 53

56 4. Zmienianie ustawień tablicy interaktywnej Dodawanie lub usuwanie zdalnej licencji W niniejszej sekcji zawarto informacje na temat włączania opcji udostępniania sesji zdalnej tablicy poprzez dodanie kodu Remote License (opcja zewnętrzna). Aby dodać lub usunąć zdalną licencję należy zalogować się jako użytkownik z uprawnieniami administratora. Dodawanie zdalnej licencji 1. Kliknij, the Dodaj/usuń zdalną licencję ikona, w RICOH Interactive Whiteboard Lt Settings. 2. Wyświetl klawiaturę i wpisz kod licencji. Wielkość liter w kodzie licencyjnym nie jest rozróżniana. Można wpisać kod licencji wielkimi lub małymi literami. 3. Kliknij przycisk [Dodaj]. Gdy kod licencji zostanie autoryzowany, pojawia się komunikat o zakończeniu. Jeżeli wprowadzony kod licencji jest nieprawidłowy, pojawia się komunikat błędu. Sprawdź kod licencji i wpisz poprawny. 4. Kliknij przycisk [OK]. Po zakończeniu rejestracji, zamknij RICOH Interactive Whiteboard Lt Settings ekran, uruchom ekran główny urządzenia, a następnie sprawdź, czy [Otwórz] i [Dołącz]w podmenu zdalnej tablicy, które pojawia się po kliknięciu przycisku Udostępnij ikona jest włączona. 5. Kliknij [Anuluj]. Usuwanie zdalnej licencji 1. Kliknij, the Dodaj/usuń zdalną licencję ikona, w RICOH Interactive Whiteboard Lt Settings. 54
