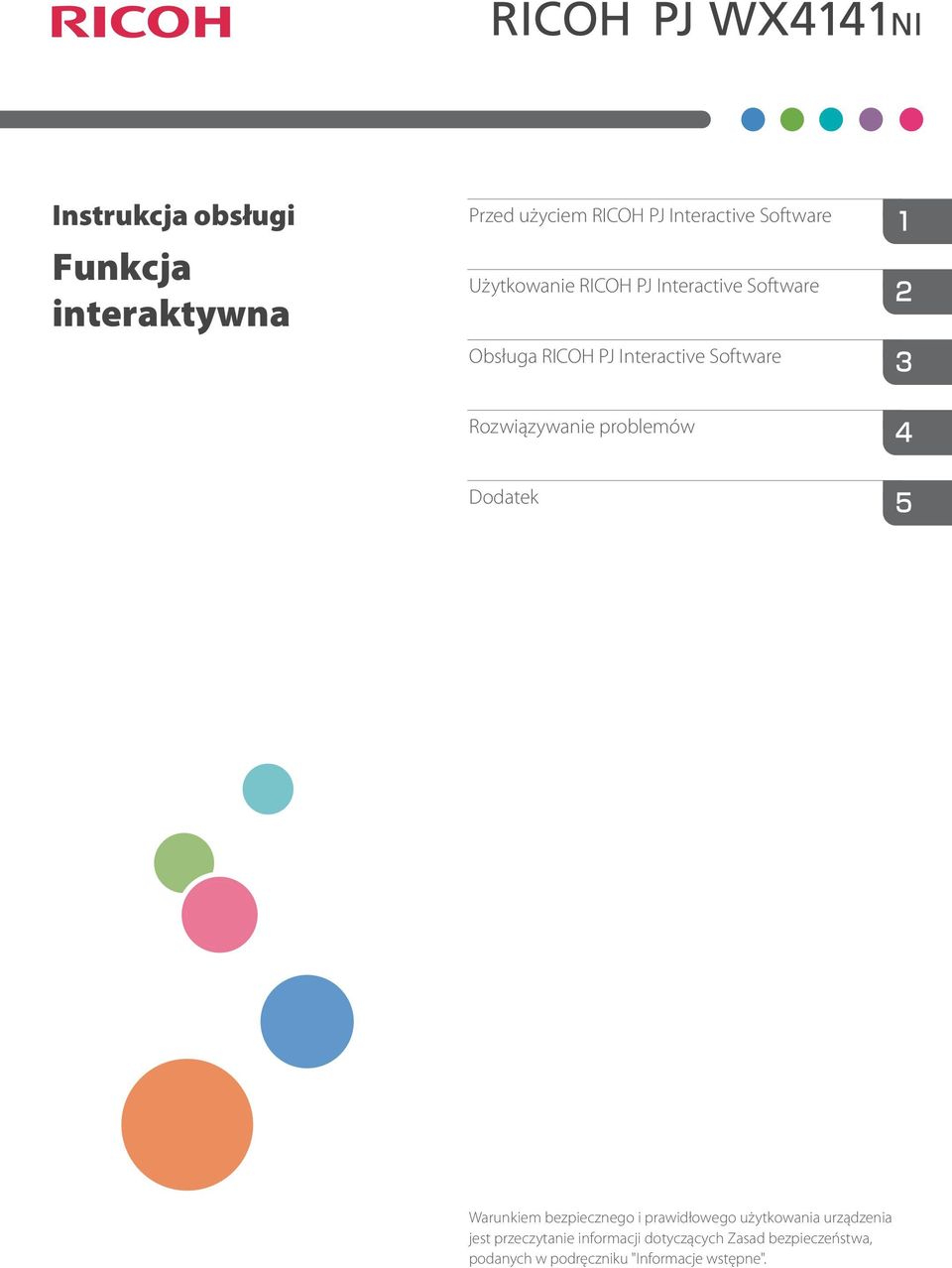

1 Instrukcja obsługi Funkcja interaktywna Przed użyciem RICOH PJ Interactive Software Użytkowanie RICOH PJ Interactive Software Obsługa RICOH PJ Interactive Software Rozwiązywanie problemów Dodatek Warunkiem bezpiecznego i prawidłowego użytkowania urządzenia jest przeczytanie informacji dotyczących Zasad bezpieczeństwa, podanych w podręczniku "Informacje wstępne".

2

3 SPIS TREŚCI Wstęp... 3 Jak korzystać z tego podręcznika...4 Symbole... 4 Zastrzeżenia... 4 Uwagi Przed użyciem RICOH PJ Interactive Software Informacje na temat RICOH PJ Interactive Software... 5 Korzystanie z pisaka... 7 Trzymanie pisaka... 7 Używanie pisaka elektronicznego... 7 Uruchamianie i zamykanie RICOH PJ Interactive Software Uruchamianie RICOH PJ Interactive Software Zamykanie RICOH PJ Interactive Software Użytkowanie RICOH PJ Interactive Software Zmiana ekranu przy użyciu modułu uruchomieniowego Przeglądanie ekranu tablicy Ikony głównego panelu operacyjnego Wyświetlanie panelu operacyjnego strony...14 Pisanie i edytowanie na tablicy Pisanie i rysowanie na tablicy...16 Kasowanie informacji zapisanych na tablicy...17 Edycja informacji napisanych na tablicy Zmiana powiększenia tablicy...20 Edytowanie stron...22 Wybór strony Dodawanie strony Usuwanie stron...23 Zapisywanie i importowanie stron...24 Zapisywanie tablicy do pliku...24 Importowanie i wyświetlanie pliku na tablicy...24 Udostępnianie tablicy Hostowanie zdalnego udostępniania tablicy...27 Uczestniczenie w zdalnym udostępnianiu tablicy

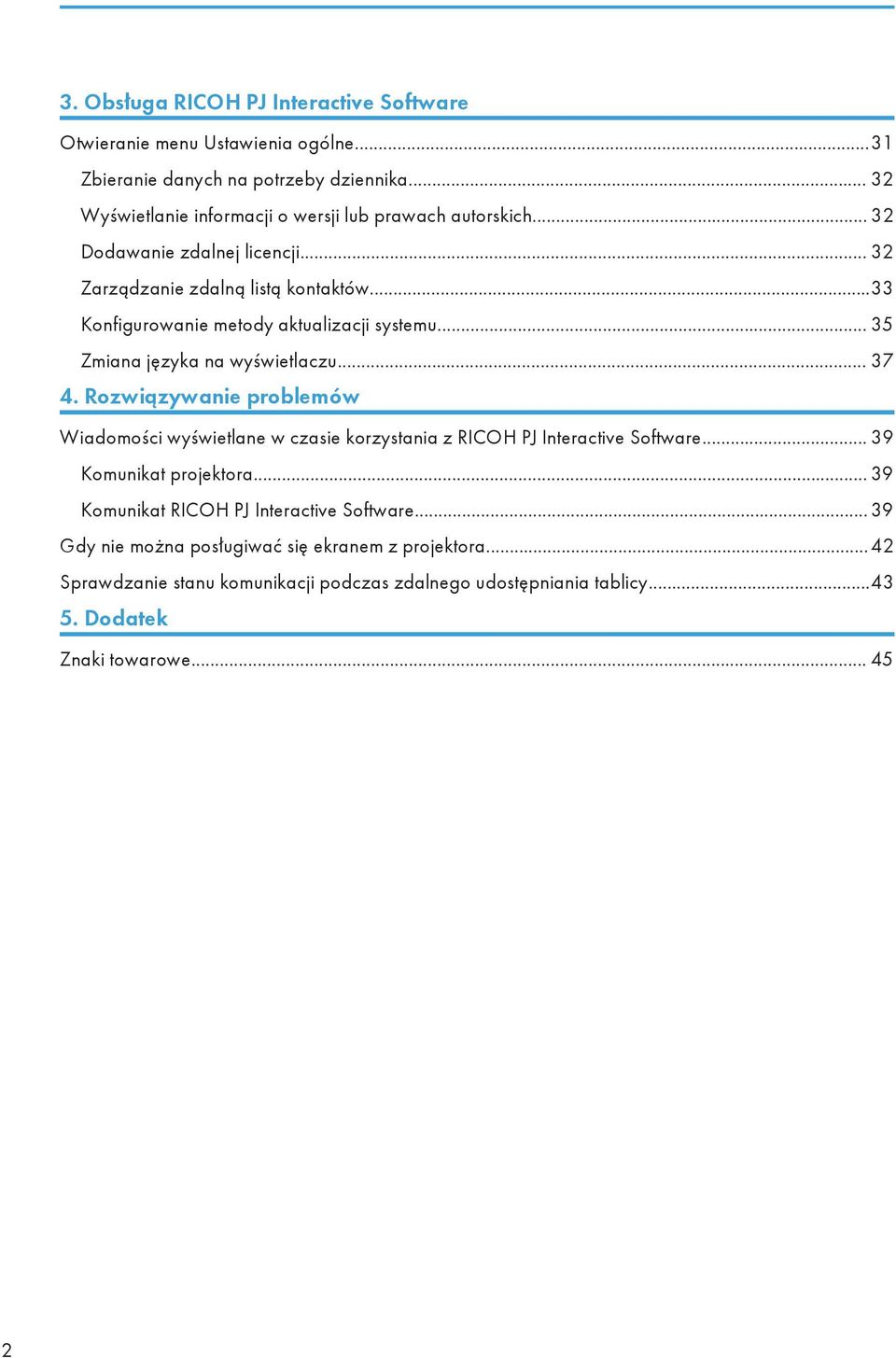

4 3. Obsługa RICOH PJ Interactive Software Otwieranie menu Ustawienia ogólne...31 Zbieranie danych na potrzeby dziennika Wyświetlanie informacji o wersji lub prawach autorskich Dodawanie zdalnej licencji Zarządzanie zdalną listą kontaktów...33 Konfigurowanie metody aktualizacji systemu Zmiana języka na wyświetlaczu Rozwiązywanie problemów Wiadomości wyświetlane w czasie korzystania z RICOH PJ Interactive Software Komunikat projektora Komunikat RICOH PJ Interactive Software Gdy nie można posługiwać się ekranem z projektora...42 Sprawdzanie stanu komunikacji podczas zdalnego udostępniania tablicy Dodatek Znaki towarowe

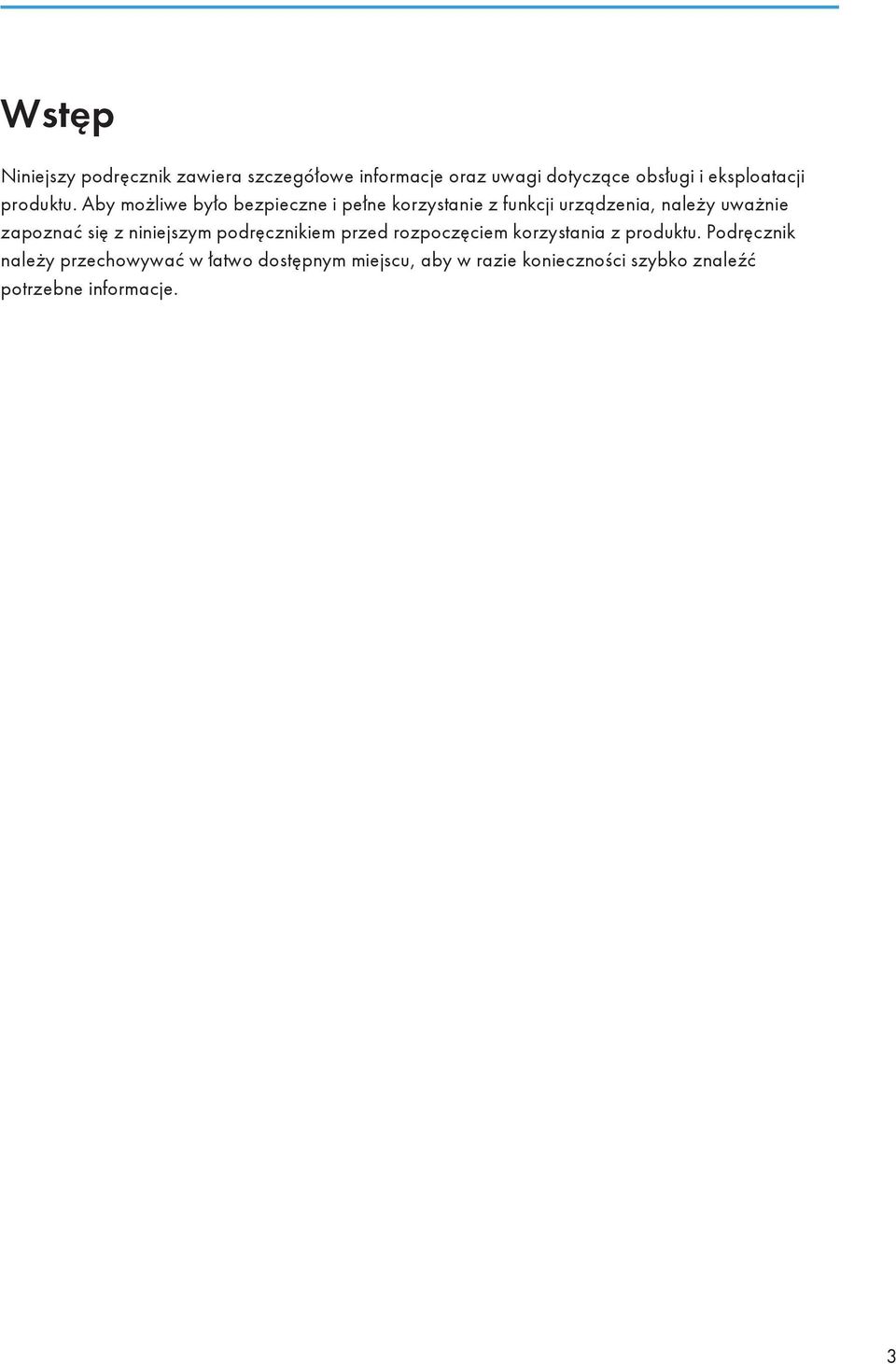

5 Wstęp Niniejszy podręcznik zawiera szczegółowe informacje oraz uwagi dotyczące obsługi i eksploatacji produktu. Aby możliwe było bezpieczne i pełne korzystanie z funkcji urządzenia, należy uważnie zapoznać się z niniejszym podręcznikiem przed rozpoczęciem korzystania z produktu. Podręcznik należy przechowywać w łatwo dostępnym miejscu, aby w razie konieczności szybko znaleźć potrzebne informacje. 3

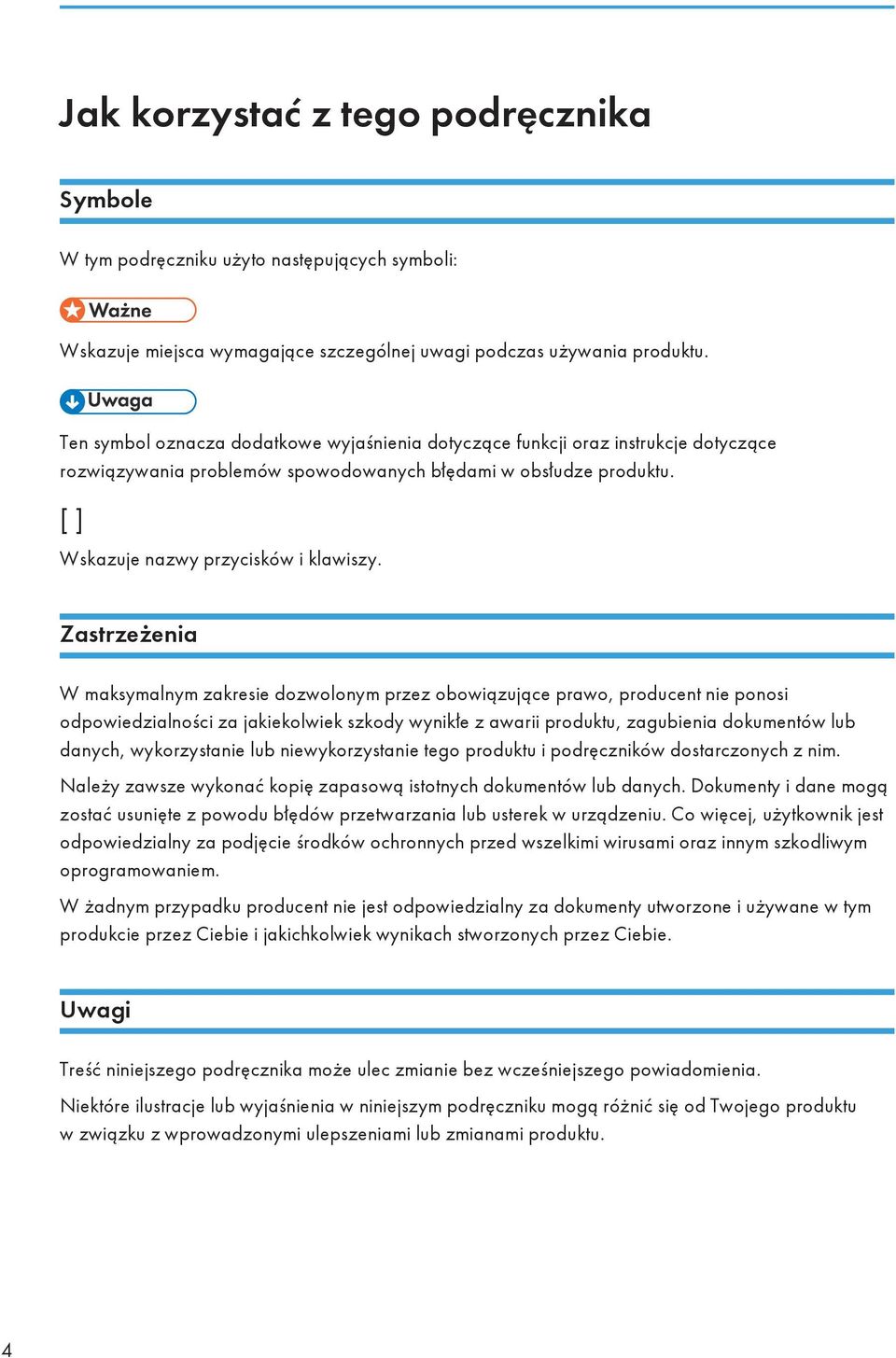

6 Jak korzystać z tego podręcznika Symbole W tym podręczniku użyto następujących symboli: Wskazuje miejsca wymagające szczególnej uwagi podczas używania produktu. Ten symbol oznacza dodatkowe wyjaśnienia dotyczące funkcji oraz instrukcje dotyczące rozwiązywania problemów spowodowanych błędami w obsłudze produktu. [ ] Wskazuje nazwy przycisków i klawiszy. Zastrzeżenia W maksymalnym zakresie dozwolonym przez obowiązujące prawo, producent nie ponosi odpowiedzialności za jakiekolwiek szkody wynikłe z awarii produktu, zagubienia dokumentów lub danych, wykorzystanie lub niewykorzystanie tego produktu i podręczników dostarczonych z nim. Należy zawsze wykonać kopię zapasową istotnych dokumentów lub danych. Dokumenty i dane mogą zostać usunięte z powodu błędów przetwarzania lub usterek w urządzeniu. Co więcej, użytkownik jest odpowiedzialny za podjęcie środków ochronnych przed wszelkimi wirusami oraz innym szkodliwym oprogramowaniem. W żadnym przypadku producent nie jest odpowiedzialny za dokumenty utworzone i używane w tym produkcie przez Ciebie i jakichkolwiek wynikach stworzonych przez Ciebie. Uwagi Treść niniejszego podręcznika może ulec zmianie bez wcześniejszego powiadomienia. Niektóre ilustracje lub wyjaśnienia w niniejszym podręczniku mogą różnić się od Twojego produktu w związku z wprowadzonymi ulepszeniami lub zmianami produktu. 4

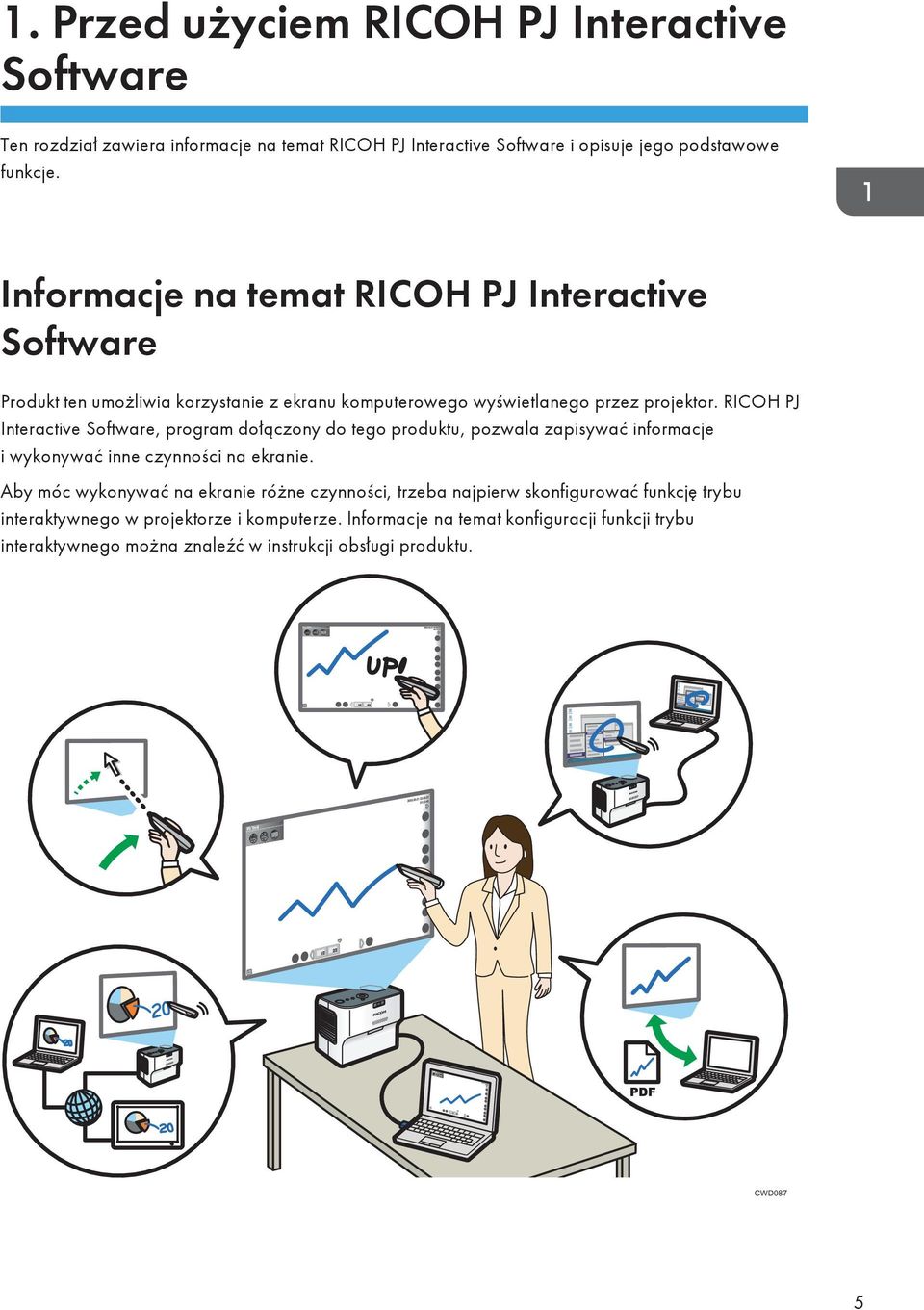

7 1. Przed użyciem RICOH PJ Interactive Software Ten rozdział zawiera informacje na temat RICOH PJ Interactive Software i opisuje jego podstawowe funkcje. Informacje na temat RICOH PJ Interactive Software Produkt ten umożliwia korzystanie z ekranu komputerowego wyświetlanego przez projektor. RICOH PJ Interactive Software, program dołączony do tego produktu, pozwala zapisywać informacje i wykonywać inne czynności na ekranie. Aby móc wykonywać na ekranie różne czynności, trzeba najpierw skonfigurować funkcję trybu interaktywnego w projektorze i komputerze. Informacje na temat konfiguracji funkcji trybu interaktywnego można znaleźć w instrukcji obsługi produktu. CWD087 5

8 1. Przed użyciem RICOH PJ Interactive Software RICOH PJ Interactive Software zawiera moduł uruchomieniowy, który umożliwia zmianę ekranu wyświetlanego przez projektor, oraz tablicę, która umożliwia pisanie i wykonywanie innych operacji na ekranie. Aby uzyskać szczegółów na temat używania modułu uruchomieniowego, patrz str.11 "Zmiana ekranu przy użyciu modułu uruchomieniowego". Aby uzyskać więcej szczegółów na temat używania ekranu tablicy, patrz str.13 "Przeglądanie ekranu tablicy". Obsługa ekranu komputerowego wyświetlanego przez projektor Komputer można obsługiwać bezpośrednio przy użyciu ekranu, na którym projektor wyświetla obraz z komputera. Jest to możliwe nawet w przypadku stania z dala od ekranu. Aby obsługiwać komputer przy użyciu obrazu z projektora, użyj elektronicznego pisaka przeznaczonego do tego produktu. Aby uzyskać szczegółowe informacje na temat korzystania z elektronicznego pisaka, patrz str.7 "Korzystanie z pisaka". Używanie ekranu jako tablicy Ekran można wykorzystywać jak tablicę i swobodnie zapisywać na nim informacje. Aby uzyskać szczegółowe informacje na temat obsługi tablicy, patrz str.16 "Pisanie i edytowanie na tablicy". Informacje zapisane na tablicy podzielone są na poszczególne strony, które można dodawać bądź usuwać. Można również przełączać się między stronami i edytować zapisane na nich informacje, jak również dopisywać nowe informacje. Aby uzyskać szczegółowe informacje na temat posługiwania się stronami, patrz str.22 "Edytowanie stron". Zapisywanie informacji na wyświetlaczu komputera Możesz zarejestrować widok ekranu wyświetlanego na wyświetlaczu komputera, przenieść go na tablicę i zapisywać na nim informacje. Aby uzyskać szczegółowe informacje na temat rejestrowania widok z wyświetlacza komputera, patrz str.22 "Dodawanie strony". Zapisywanie tablicy w pliku Strony zapisane na tablicy można zapisać do pliku PDF. Zapisany plik można także zaimportować do tablicy. Aby uzyskać szczegółowe informacje na temat zapisywania stron, patrz str.24 "Zapisywanie tablicy do pliku". Importowanie i wyświetlanie pliku na tablicy Możesz zaimportować plik PDF do tablicy i zapisywać na nim informacje lub wykonywać inne czynności. Aby uzyskać szczegółowe informacje na temat importowania, patrz str.24 "Importowanie i wyświetlanie pliku na tablicy". Udostępnianie ekranu w sieci (zdalne udostępnianie tablicy) Można udostępnić tablicę innym urządzeniom podłączonym za sieci, aby zapisywać informacje i wyświetlać obrazy na tablicy. Aby uzyskać szczegółowe informacje na temat zdalnego udostępniania tablicy, patrz str.26 "Udostępnianie tablicy". 6

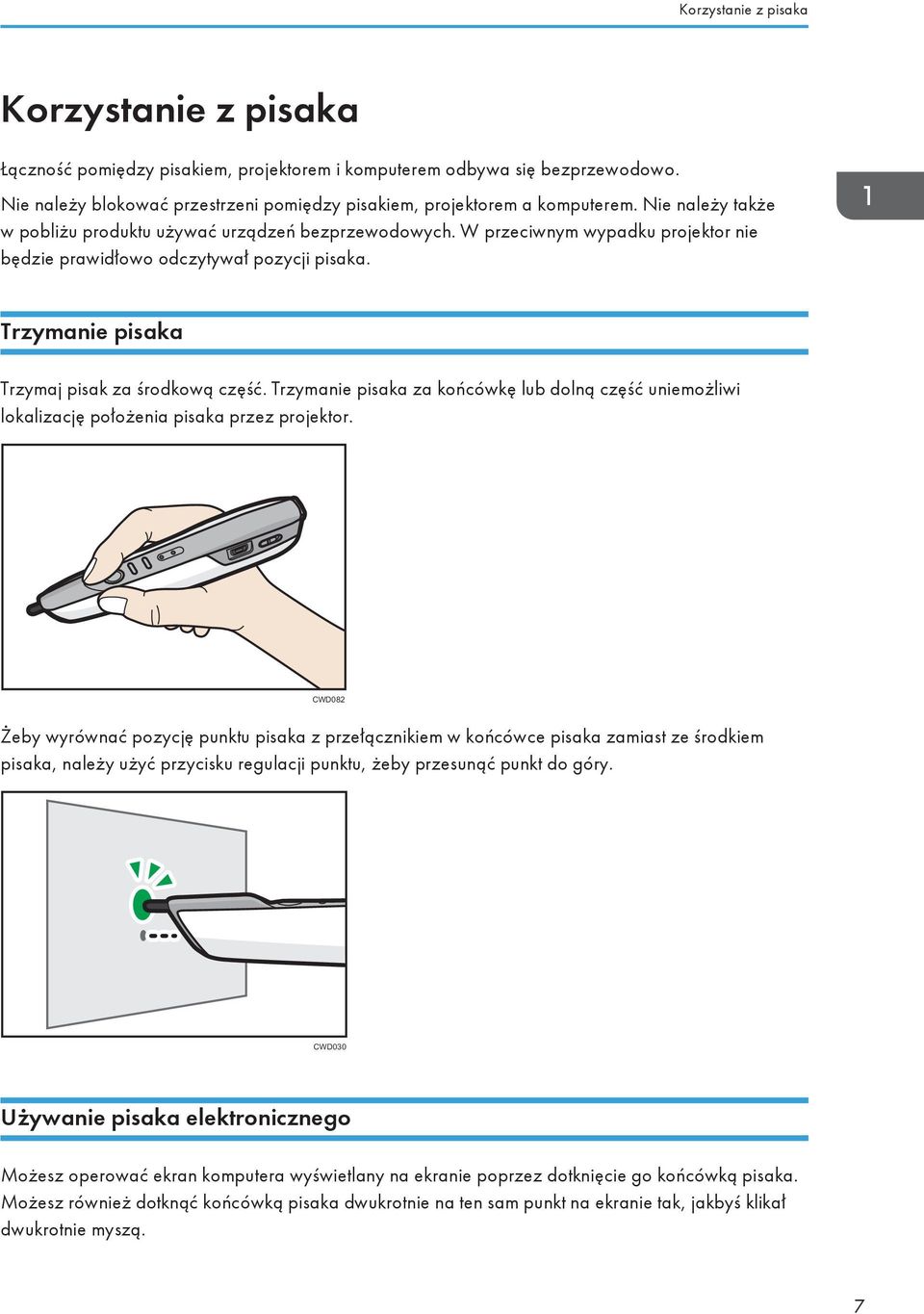

9 Korzystanie z pisaka Korzystanie z pisaka Łączność pomiędzy pisakiem, projektorem i komputerem odbywa się bezprzewodowo. Nie należy blokować przestrzeni pomiędzy pisakiem, projektorem a komputerem. Nie należy także w pobliżu produktu używać urządzeń bezprzewodowych. W przeciwnym wypadku projektor nie będzie prawidłowo odczytywał pozycji pisaka. Trzymanie pisaka Trzymaj pisak za środkową część. Trzymanie pisaka za końcówkę lub dolną część uniemożliwi lokalizację położenia pisaka przez projektor. CWD082 Żeby wyrównać pozycję punktu pisaka z przełącznikiem w końcówce pisaka zamiast ze środkiem pisaka, należy użyć przycisku regulacji punktu, żeby przesunąć punkt do góry. CWD030 Używanie pisaka elektronicznego Możesz operować ekran komputera wyświetlany na ekranie poprzez dotknięcie go końcówką pisaka. Możesz również dotknąć końcówką pisaka dwukrotnie na ten sam punkt na ekranie tak, jakbyś klikał dwukrotnie myszą. 7

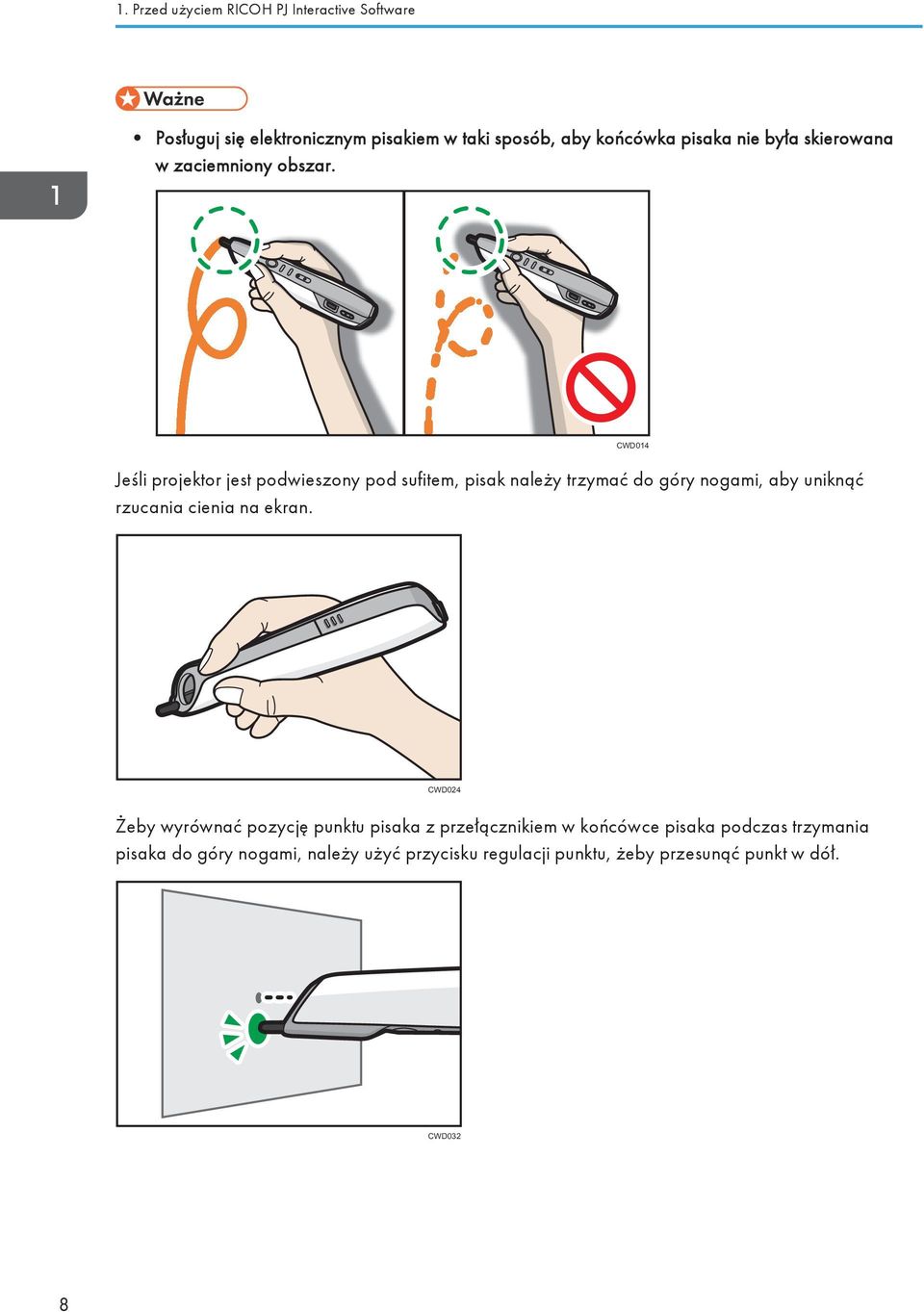

10 1. Przed użyciem RICOH PJ Interactive Software Posługuj się elektronicznym pisakiem w taki sposób, aby końcówka pisaka nie była skierowana w zaciemniony obszar. CWD014 Jeśli projektor jest podwieszony pod sufitem, pisak należy trzymać do góry nogami, aby uniknąć rzucania cienia na ekran. CWD024 Żeby wyrównać pozycję punktu pisaka z przełącznikiem w końcówce pisaka podczas trzymania pisaka do góry nogami, należy użyć przycisku regulacji punktu, żeby przesunąć punkt w dół. CWD032 8

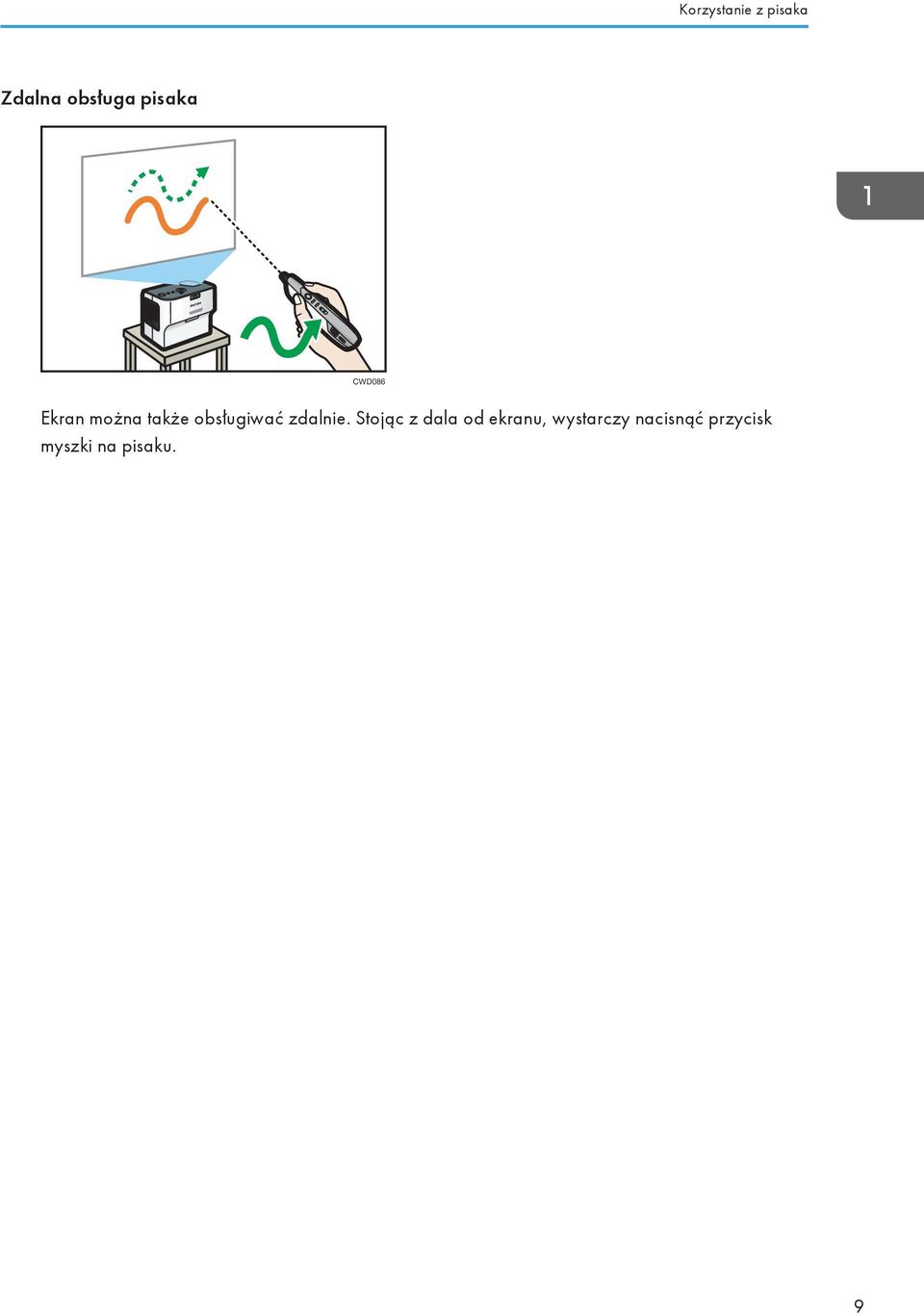

11 Korzystanie z pisaka Zdalna obsługa pisaka CWD086 Ekran można także obsługiwać zdalnie. Stojąc z dala od ekranu, wystarczy nacisnąć przycisk myszki na pisaku. 9

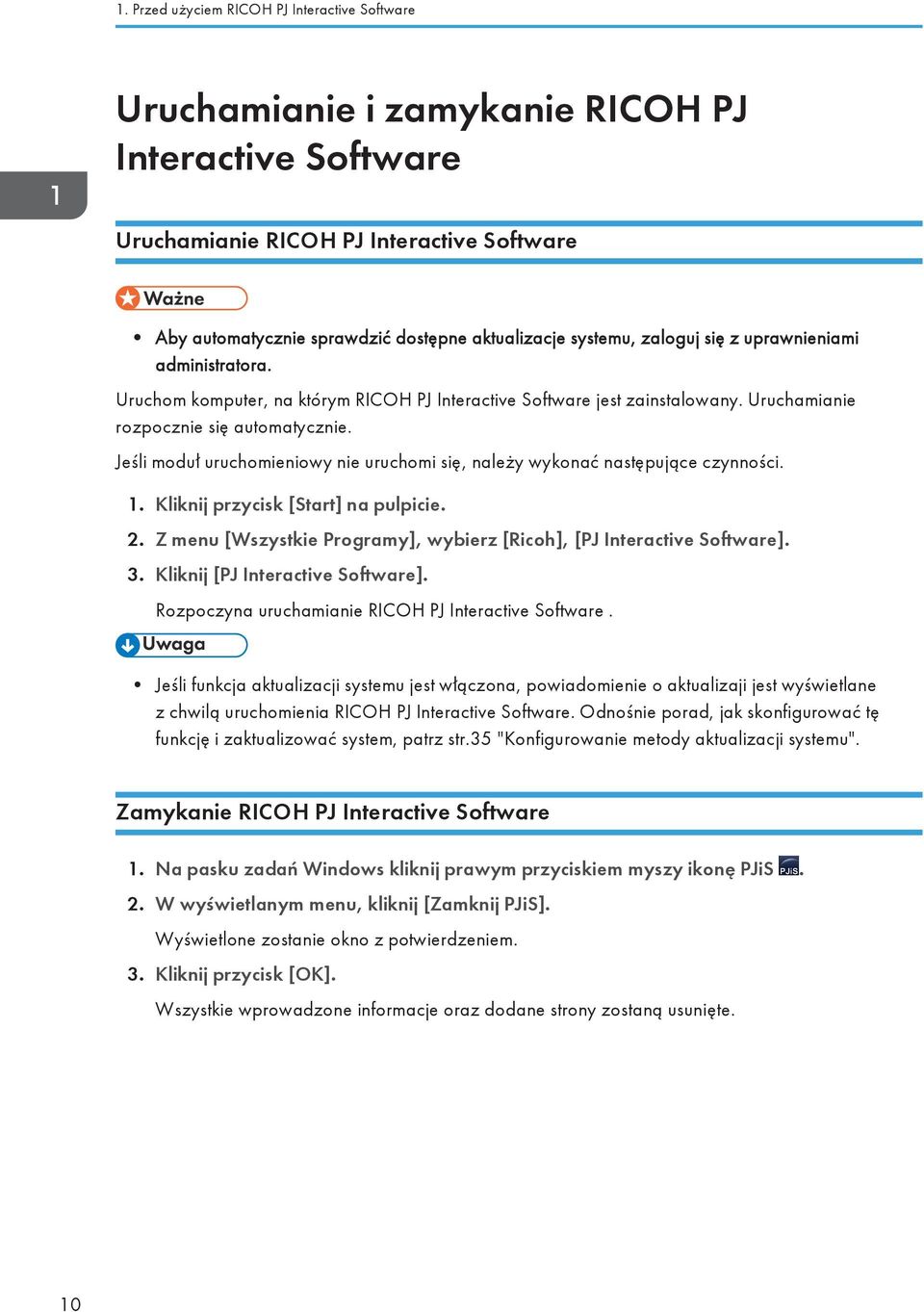

12 1. Przed użyciem RICOH PJ Interactive Software Uruchamianie i zamykanie RICOH PJ Interactive Software Uruchamianie RICOH PJ Interactive Software Aby automatycznie sprawdzić dostępne aktualizacje systemu, zaloguj się z uprawnieniami administratora. Uruchom komputer, na którym RICOH PJ Interactive Software jest zainstalowany. Uruchamianie rozpocznie się automatycznie. Jeśli moduł uruchomieniowy nie uruchomi się, należy wykonać następujące czynności. 1. Kliknij przycisk [Start] na pulpicie. 2. Z menu [Wszystkie Programy], wybierz [Ricoh], [PJ Interactive Software]. 3. Kliknij [PJ Interactive Software]. Rozpoczyna uruchamianie RICOH PJ Interactive Software. Jeśli funkcja aktualizacji systemu jest włączona, powiadomienie o aktualizaji jest wyświetlane z chwilą uruchomienia RICOH PJ Interactive Software. Odnośnie porad, jak skonfigurować tę funkcję i zaktualizować system, patrz str.35 "Konfigurowanie metody aktualizacji systemu". Zamykanie RICOH PJ Interactive Software 1. Na pasku zadań Windows kliknij prawym przyciskiem myszy ikonę PJiS. 2. W wyświetlanym menu, kliknij [Zamknij PJiS]. Wyświetlone zostanie okno z potwierdzeniem. 3. Kliknij przycisk [OK]. Wszystkie wprowadzone informacje oraz dodane strony zostaną usunięte. 10

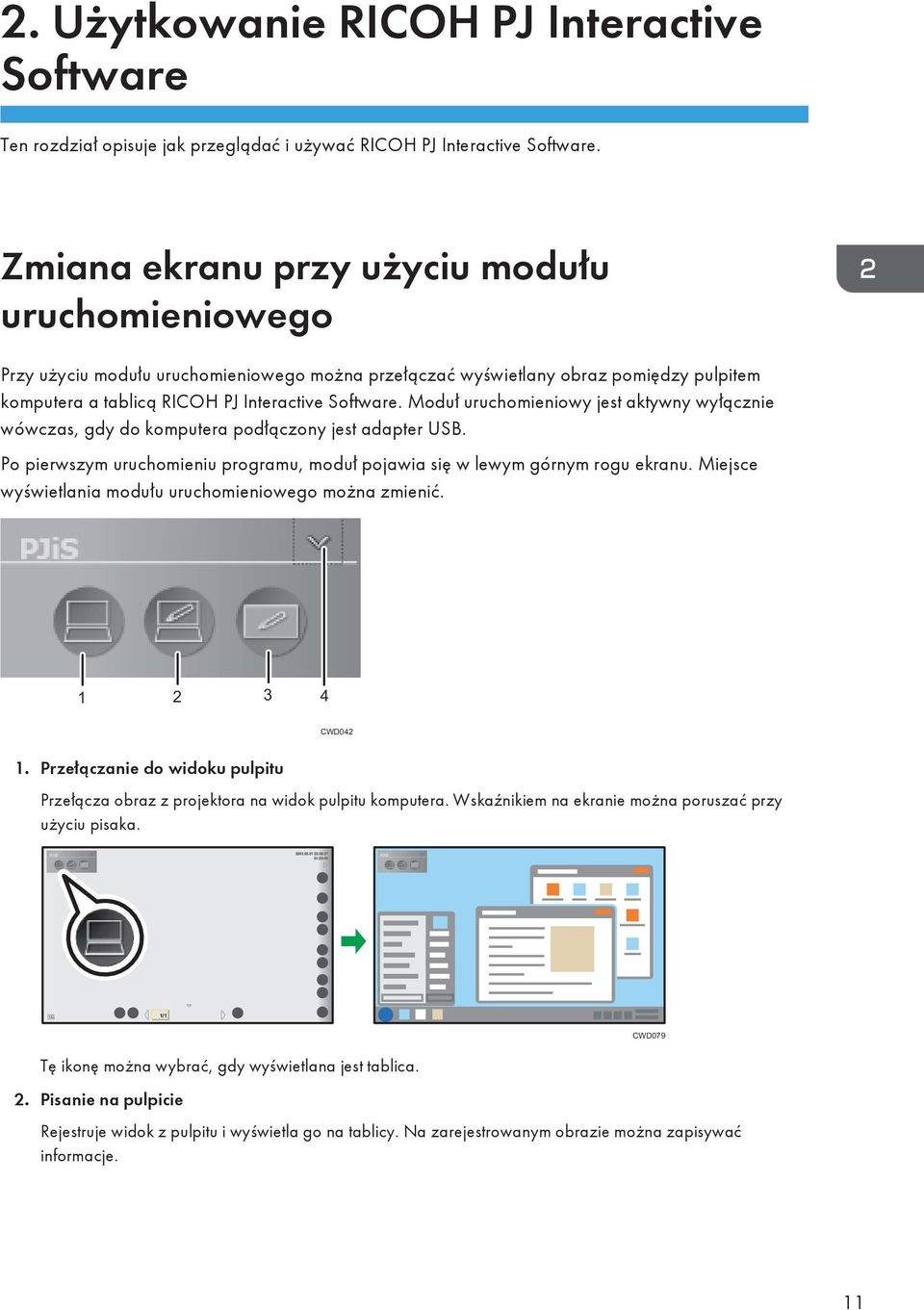

13 2. Użytkowanie RICOH PJ Interactive Software Ten rozdział opisuje jak przeglądać i używać RICOH PJ Interactive Software. Zmiana ekranu przy użyciu modułu uruchomieniowego Przy użyciu modułu uruchomieniowego można przełączać wyświetlany obraz pomiędzy pulpitem komputera a tablicą RICOH PJ Interactive Software. Moduł uruchomieniowy jest aktywny wyłącznie wówczas, gdy do komputera podłączony jest adapter USB. Po pierwszym uruchomieniu programu, moduł pojawia się w lewym górnym rogu ekranu. Miejsce wyświetlania modułu uruchomieniowego można zmienić CWD Przełączanie do widoku pulpitu Przełącza obraz z projektora na widok pulpitu komputera. Wskaźnikiem na ekranie można poruszać przy użyciu pisaka. Tę ikonę można wybrać, gdy wyświetlana jest tablica. 2. Pisanie na pulpicie Rejestruje widok z pulpitu i wyświetla go na tablicy. Na zarejestrowanym obrazie można zapisywać informacje. CWD079 11

14 2. Użytkowanie RICOH PJ Interactive Software CWD080 Tę ikonę można wybrać, gdy wyświetlany jest pulpit. 3. Przełączanie do widoku tablicy Przełącza obraz z projektora na widok tablicy. Ekran projektora może posłużyć jako tablica. Tę ikonę można wybrać, gdy wyświetlany jest pulpit. 4. Wyświetl/ukryj Ukrywa moduł uruchomieniowy. Ukrywa także tablicę, jeśli jest uruchomiona. Żeby wyświetlić moduł uruchomieniowy, dotknij ikony ikony PJiS na pasku zadań Windows. CWD081 12

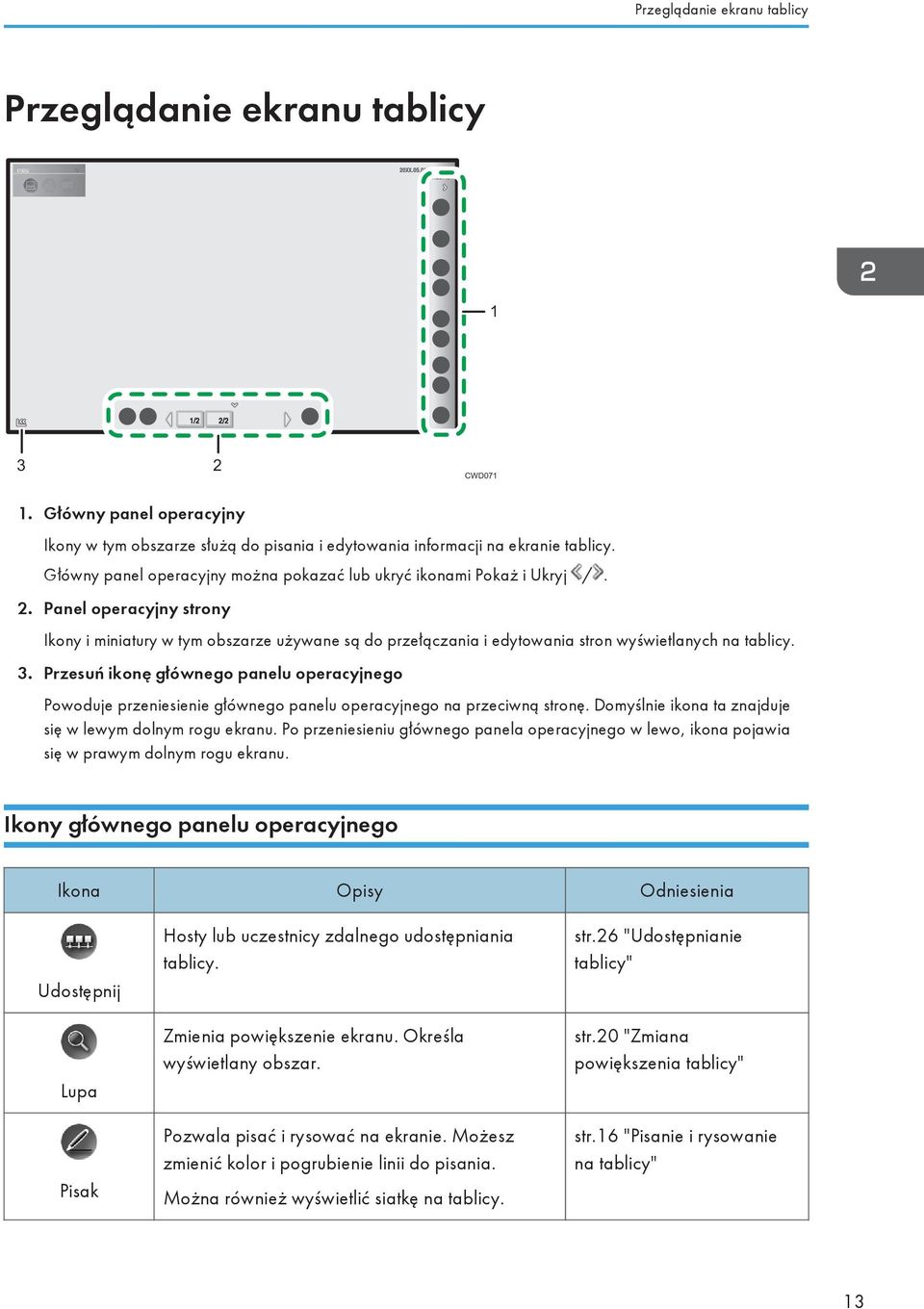

15 Przeglądanie ekranu tablicy Przeglądanie ekranu tablicy CWD Główny panel operacyjny Ikony w tym obszarze służą do pisania i edytowania informacji na ekranie tablicy. Główny panel operacyjny można pokazać lub ukryć ikonami Pokaż i Ukryj /. 2. Panel operacyjny strony Ikony i miniatury w tym obszarze używane są do przełączania i edytowania stron wyświetlanych na tablicy. 3. Przesuń ikonę głównego panelu operacyjnego Powoduje przeniesienie głównego panelu operacyjnego na przeciwną stronę. Domyślnie ikona ta znajduje się w lewym dolnym rogu ekranu. Po przeniesieniu głównego panela operacyjnego w lewo, ikona pojawia się w prawym dolnym rogu ekranu. Ikony głównego panelu operacyjnego Ikona Opisy Odniesienia Udostępnij Lupa Pisak Hosty lub uczestnicy zdalnego udostępniania tablicy. Zmienia powiększenie ekranu. Określa wyświetlany obszar. Pozwala pisać i rysować na ekranie. Możesz zmienić kolor i pogrubienie linii do pisania. Można również wyświetlić siatkę na tablicy. str.26 "Udostępnianie tablicy" str.20 "Zmiana powiększenia tablicy" str.16 "Pisanie i rysowanie na tablicy" 13

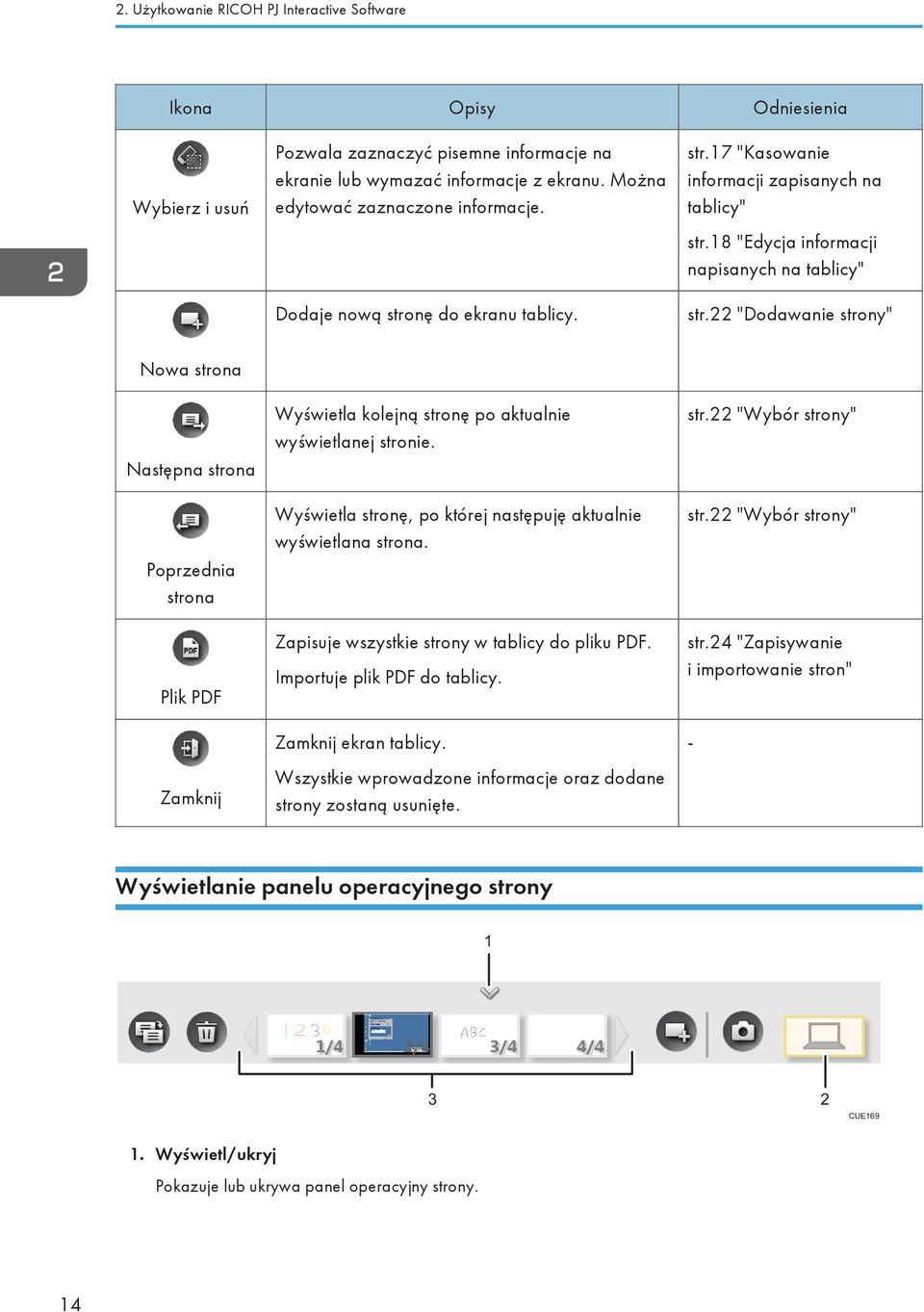

16 2. Użytkowanie RICOH PJ Interactive Software Ikona Opisy Odniesienia Wybierz i usuń Pozwala zaznaczyć pisemne informacje na ekranie lub wymazać informacje z ekranu. Można edytować zaznaczone informacje. Dodaje nową stronę do ekranu tablicy. str.17 "Kasowanie informacji zapisanych na tablicy" str.18 "Edycja informacji napisanych na tablicy" str.22 "Dodawanie strony" Nowa strona Następna strona Poprzednia strona Plik PDF Zamknij Wyświetla kolejną stronę po aktualnie wyświetlanej stronie. Wyświetla stronę, po której następuję aktualnie wyświetlana strona. Zapisuje wszystkie strony w tablicy do pliku PDF. Importuje plik PDF do tablicy. Zamknij ekran tablicy. Wszystkie wprowadzone informacje oraz dodane strony zostaną usunięte. str.22 "Wybór strony" str.22 "Wybór strony" str.24 "Zapisywanie i importowanie stron" - Wyświetlanie panelu operacyjnego strony CUE Wyświetl/ukryj Pokazuje lub ukrywa panel operacyjny strony. 14

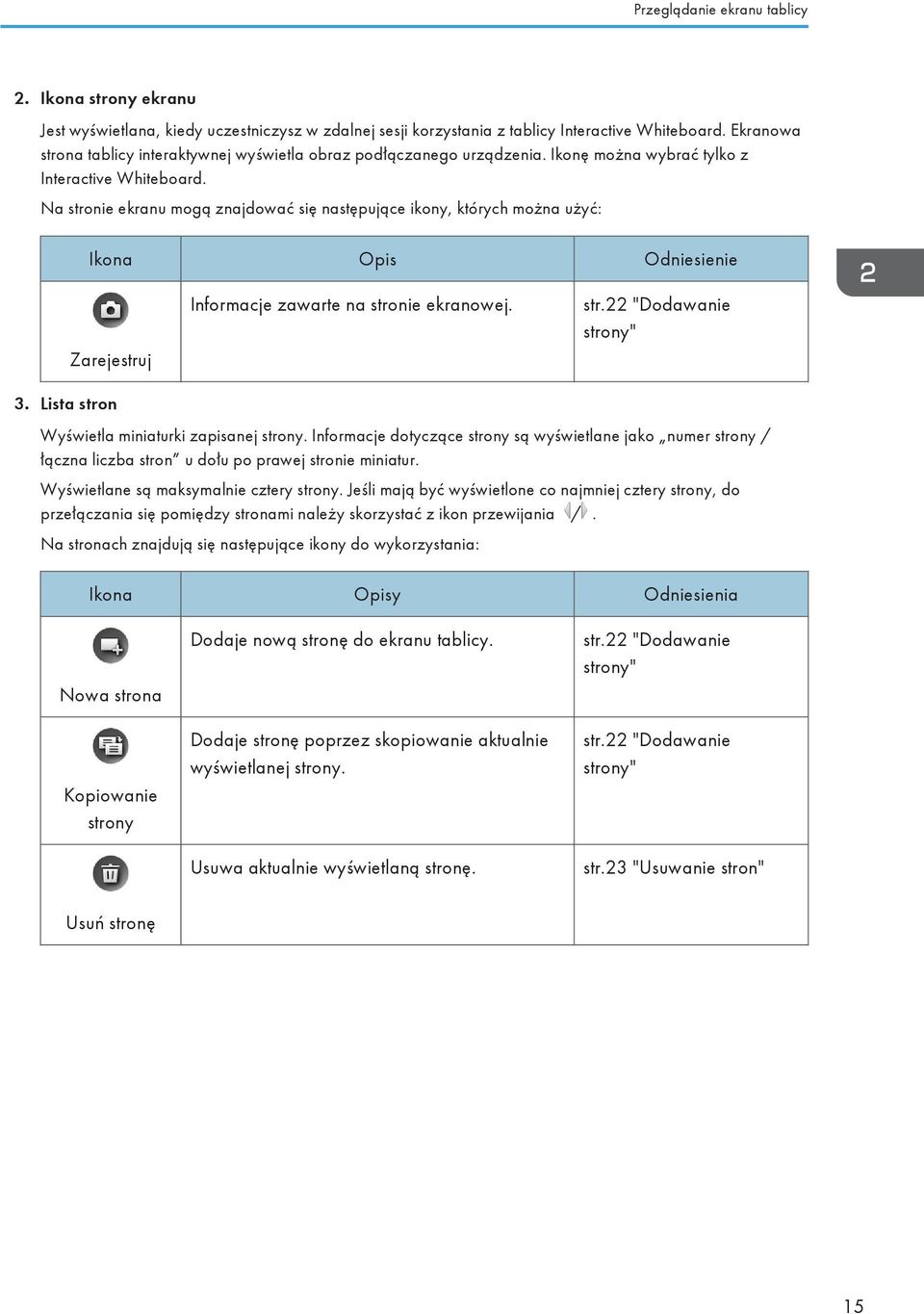

17 Przeglądanie ekranu tablicy 2. Ikona strony ekranu Jest wyświetlana, kiedy uczestniczysz w zdalnej sesji korzystania z tablicy Interactive Whiteboard. Ekranowa strona tablicy interaktywnej wyświetla obraz podłączanego urządzenia. Ikonę można wybrać tylko z Interactive Whiteboard. Na stronie ekranu mogą znajdować się następujące ikony, których można użyć: Ikona Opis Odniesienie Zarejestruj Informacje zawarte na stronie ekranowej. str.22 "Dodawanie strony" 3. Lista stron Wyświetla miniaturki zapisanej strony. Informacje dotyczące strony są wyświetlane jako numer strony / łączna liczba stron u dołu po prawej stronie miniatur. Wyświetlane są maksymalnie cztery strony. Jeśli mają być wyświetlone co najmniej cztery strony, do przełączania się pomiędzy stronami należy skorzystać z ikon przewijania /. Na stronach znajdują się następujące ikony do wykorzystania: Ikona Opisy Odniesienia Nowa strona Kopiowanie strony Dodaje nową stronę do ekranu tablicy. Dodaje stronę poprzez skopiowanie aktualnie wyświetlanej strony. Usuwa aktualnie wyświetlaną stronę. str.22 "Dodawanie strony" str.22 "Dodawanie strony" str.23 "Usuwanie stron" Usuń stronę 15

18 2. Użytkowanie RICOH PJ Interactive Software Pisanie i edytowanie na tablicy Żeby pisać, rysować lub edytować i usuwać informacje bezpośrednio na ekranie, należy przy użyciu modułu uruchomieniowego przełączyć obraz z projektora na widok tablicy. Aby uzyskać szczegółowe informacje na temat używania modułu uruchomieniowego, patrz str.11 "Zmiana ekranu przy użyciu modułu uruchomieniowego". Pisanie i rysowanie na tablicy By móc pisać lub rysować na tablicy, wybierz ikonę pisaka. Na ikonie wyświetlany jest kolor i grubość linii. Po wybraniu ikony wraz z pisaniem mazakiem po ekranie wyświetlać będzie się linia o parametrach określonych w ikonie. Efekt typu czynności z pisakiem nazywany jest kreską. W celu wybrania innego koloru i grubości linii pojawia się odpowiednie podmenu. Można również wyświetlić siatkę na tablicy. 1. Należy końcówką pisaka dotknąć ikony pisaka na tablicy. 2. Wybierz kolor, grubość i typ linii kratki, która ma być wyświetlana, w podmenu CUE Ikona pisaka 2. Kolory linii 3. Kolory linii (pół-przezroczyste) 4. Grubość linii 5. Linia siatki 16

19 Pisanie i edytowanie na tablicy 3. Przesuń pisakiem po ekranie. Gdy końcówka pisaka dotyka ekranu, można rysować linie. Na stronie można narysować kresek. Na wszystkich stronach można narysować kresek. Kasowanie informacji zapisanych na tablicy Wybierz ikonę gumki z podmenu ikony Zaznacz i Usuń, aby usunąć informacje zapisane na tablicy. Po wybraniu tej ikony kreski dotknięte pisakiem na ekranie zostaną usunięte. Przycisk [Wymaż wszystko] umożliwia usunięcie jednocześnie wszystkich kresek na stronie. 1. Należy końcówką pisaka dotknąć ikony Zaznacz i Usuń na tablicy. 1 2 CWE Ikona Wybierz i Usuń 2. Ikona gumki 2. Końcówką pisaka dotknij ikony gumki. Aby wymazać wszystkie kreski z ekranu, dotknij [Wymaż wszystko]. 3. Przesuń pisakiem po kresce do wymazania. CWD073 17

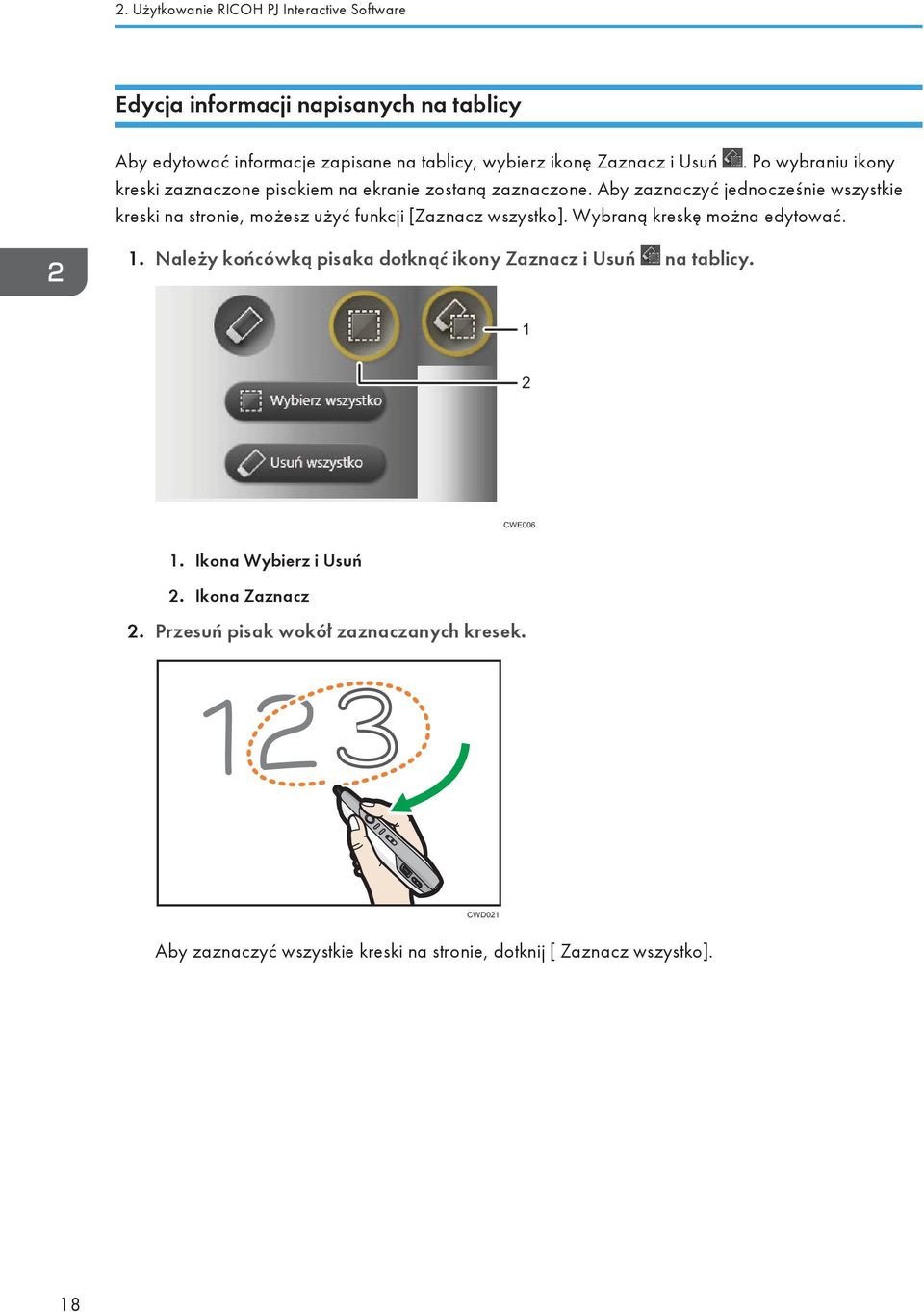

20 2. Użytkowanie RICOH PJ Interactive Software Edycja informacji napisanych na tablicy Aby edytować informacje zapisane na tablicy, wybierz ikonę Zaznacz i Usuń. Po wybraniu ikony kreski zaznaczone pisakiem na ekranie zostaną zaznaczone. Aby zaznaczyć jednocześnie wszystkie kreski na stronie, możesz użyć funkcji [Zaznacz wszystko]. Wybraną kreskę można edytować. 1. Należy końcówką pisaka dotknąć ikony Zaznacz i Usuń na tablicy. 1 2 CWE Ikona Wybierz i Usuń 2. Ikona Zaznacz 2. Przesuń pisak wokół zaznaczanych kresek. CWD021 Aby zaznaczyć wszystkie kreski na stronie, dotknij [ Zaznacz wszystko]. 18

21 Pisanie i edytowanie na tablicy 3. Edytuj zaznaczone kreski. Przenoszenie kresek CWD022 Przeciągnij zaznaczoną kreskę na miejsce docelowe. Powiększanie lub zmniejszanie kresek CWD023 Dotknij końcówką pisaka w narożniku lub na środku strony, a następnie ją przeciągnij. Wymazywanie zaznaczonych kresek CWD074 Naciśnij przycisk odpowiadający prawemu klawiszowi myszki na pisaku, a następnie trzymając go, dotknij końcówką pisaka w dowolnym miejscu zaznaczonego obszaru. 19

22 2. Użytkowanie RICOH PJ Interactive Software Zmiana powiększenia tablicy Wybierz ikonę lupy, aby zmienić powiększenie obrazu tablicy. Nie można przesunąć powiększanej części wyświetlanej tablicy. 1. Należy końcówką pisaka dotknąć ikony lupy na tablicy CUE Ikona Lupy 2. Obszar wyświetlania 3. Powiększenie wyświetlacza (%) 2. Dotknij wymaganego powiększenia. CWD095 20

23 Pisanie i edytowanie na tablicy 3. Żeby przesuwać wyświetlany element, dotykaj końcówką pisaka do ekranu. Po dotknięciu [Reset], zmienione powiększenie wyświetlenia i obszaru są resetowane do stanu wyjściowego. CWD096 21

24 2. Użytkowanie RICOH PJ Interactive Software Edytowanie stron Na stronie wyświetlanej na tablicy można dodawać nowe kreski lub edytować już utworzone. Można również dodać lub usunąć wyświetlaną stronę. Wybór strony Można wybrać stronę do wyświetlenia na tablicy w następujący sposób: Wybór strony na panelu operacyjnym Dotknij odpowiedniej miniatury na liście stron. Przewracanie stron przy pomocy głównego panela operacyjnego Po dotknięciu ikony poprzedniej strony, wyświetli się strona, następująca przed aktualnie wyświetlaną. Po dotknięciu ikony kolejnej strony, wyświetli strona następująca po aktualnie wyświetlanej. Jeśli wybrana strona jest pierwszą na liście, ikona poprzedniej strony nie działa. Jeśli wybrana strona jest ostatnią na liście, ikona następnej strony nie działa. Dodawanie strony Można dodawać nowe strony lub kopiować istniejące. Można także użyć modułu uruchomieniowego, aby zarejestrować obraz pulpitu i wyświetlić go na tablicy. Dodawanie nowej strony Aby dodać nową stronę, dotknij ikony nowej strony. Na końcu listy stron pojawi się nowa, pusta strona. Dodana strona pojawi się na tablicy. Rejestrowanie obrazu pulpitu komputera Przy użyciu modułu uruchomieniowego zarejestruj obraz z pulpitu komputera i prześlij go na tablicę. Aby uzyskać szczegółowe informacje na temat używania modułu uruchomieniowego, patrz str.11 "Zmiana ekranu przy użyciu modułu uruchomieniowego". 1. Ustaw na komputerze obraz, jaki chcesz przesłać do tablicy. 22

25 Edytowanie stron 2. Przy użyciu modułu uruchomieniowego zarejestruj obraz z komputera. CWD080 Zarejestrowany obraz zostanie wyświetlony na tablicy i można na nim zapisywać informacje. Obraz jest dodawany na końcu listy stron. Kopiowanie strony Aby skopiować stronę, dotknij ikony kopiowania strony. Kopia wybranej strony zostanie dodana bezpośrednio za stroną a następnie wyświetlona. Dodana strona pojawi się na tablicy. Rejestrowanie strony ekranu Po zaznaczeniu strony ekranu ikoną rejestrowania rejestruje się bieżąca stronę. Po dotknięciu ikony rejestrowania pisemne informacje i wyświetlany obraz zostaną zarejestrowane na końcu listy stron wraz z wyświetlaną stroną. Wszystkie kreski na stronie ekranu są usuwane. Jeśli wyświetlany jest obraz z urządzenia podłączonego do Interactive Whiteboard, wyświetlany obraz również jest rejestrowany. Gdy tablica jest udostępniona, ikona kopiowania strony nie działa. Można dodać maksymalnie 100 stron. Jeśli na wszystkich stronach wykonano kresek, nie można dodać nowej strony. Usuwanie stron Aby usunąć stronę, dotknij ikony usuwania strony potwierdzenia.. Po dotknięciu ikony pojawi się komunikat Wybierz [OK], aby usunąć wybraną stronę. Po usunięciu wybranej strony na tablicy strona zostaje usunięta i pojawi się poprzednia strona. Po usunięciu pierwszej strony pojawi się kolejna. Jeśli jest tylko jedna strona do usunięcia, ikona usunięcia strony nie działa. Gdy tablica jest udostępniona, ikona usuwania strony nie działa. 23

26 2. Użytkowanie RICOH PJ Interactive Software Zapisywanie i importowanie stron Zapisywanie tablicy do pliku Wsystkie pliki w tablicy można zapisać w jednym pliku PDF. 1. Dotknij końcówką pisaka ikony pliku PDF na tablicy. 2. Dotknij [Zapisz]. CWE Wybierz folder, w którym chcesz zapisać plik PDF. 4. Zmień nazwę i wybierz przycisk [Zapisz]. Po zapisaniu stron w wybranym folderze pojawia się plik PDF. Nazwa zapisanego pliku PDF będzie mieć postać iwb-date-time.pdf (Przykład: nazwa pliku zapisanego 23 stycznia 2014 o godzinie 04:56:07 będzie iwb pdf.) Zapisana strona ma rozmiar A4 i układ poziomy. Wersja zapisanego pliku PDF to 1.4. Zapisany plik można zaimportować i wyświetlić na tablicy. Importowanie i wyświetlanie pliku na tablicy Wszystkie strony z pliku PDF można zaimportować do tablicy. 1. Dotknij końcówką pisaka ikony pliku PDF na tablicy. 2. Dotknij [Czytaj]. CWE010 24

27 Zapisywanie i importowanie stron 3. Wybierz plik PDF do zaimportowania do tablicy. Zmień nazwę pliku. Plik PDF do zaimportowania musi charakteryzować się następującymi parametrami: Pozycja Warunek Rozmiar pliku Wersja PDF Rozmiar strony Zabezpieczenia dokumentów 100 MB lub mniej PDF (w tym PDF/A) W przypadku systemu 32-bitowego. Rozmiar minimalny: pocztówka Rozmiar maksymalny: portret A3 W przypadku systemu 64-bitowego. Rozmiar minimalny: pocztówka Rozmiar maksymalny: portret A0 Brak ustawionych zabezpieczeń 4. Dotknij [Otwórz]. Rozpocznie się importowanie pliku PDF. Plik PDF importuje się od pierwszej do ostatniej strony. Zaimportowane strony dodawane są kolejno na końcu listy stron. Wybrany plik PDF można zaimportować wyłącznie, gdy pierwsza strona spełnia warunki dotyczące rozmiaru strony. Jeśli druga lub kolejne strony z pliku PDF nie spełniają warunku rozmiaru strony, tylko strony poprzedzające tę stronę będą zaimportowane. Lista stron może zawierać maksymalnie 100 stron. Jeśli całkowita liczba stron w pliku PDF i wszystkich istniejących stron przekracza 100, zaimportowanych zostanie tylko pierwszych 100 stron. Jeśli rozmiar strony importowanego do tablicy udostępnianej pliku jest większy niż maksymalny rozmiar pliku, jaki można zaimportować do tablicy biorącej udział w udostępnianiu, importowany plik może nie zostać wyświetlony na tablicy biorącej udział w udostępnianiu. 25

28 2. Użytkowanie RICOH PJ Interactive Software Udostępnianie tablicy Aby udostępnić ekran, należy dodać zdalną licencję (str.32 "Dodawanie zdalnej licencji") i skonfigurować ustawienia sieciowe na komputerze. Zdalne udostępnianie tablicy pozwala urządzeniu na funkcjonowanie w roli hosta, a pozostałym urządzeniom w sieci na funkcjonowanie w roli uczestników korzystających z tablicy hosta. CWD088 W tym rozdziale omówiono funkcje hosta i uczestnika przy zdalnym udostępnianiu tablicy. Udostępnianie tablicy Umożliwia udostępnianie tablicy hosta, dzięki czemu inne urządzenia podłączone do sieci mogą wyświetlać tablicę, pisać na niej i wykonywać operacje na stronach. Informacje zapisane lub obrazy wyświetlane na udostępnianej tablicy hosta są jednocześnie widoczne także na tablicach urządzeń biorących udział w udostępnianiu. Aby uzyskać więcej szczegółów na temat zdalnego udostępniania tablicy, patrz str.27 "Hostowanie zdalnego udostępniania tablicy". Uczestniczenie w zdalnym udostępnianiu tablicy Połącz się z urządzeniem, które zdalnie udostępnia tablicę, za pośrednictwem sieci. W przypadku uczestniczenia w zdalnym udostępnianiu tablicy wszystkie strony istniejące przed uczestniczeniem zostaną usunięte, a na ich miejsce zostanie zaimportowana zawartość tablicy 26

29 Udostępnianie tablicy udostępnianej. Uczestnicy udostępniania mogą pisać lub wykonywać operacje na stronach na udostępnianej tablicy. Szczegółowe informacje na temat udziału w zdalnym udostępnianiu tablicy znajdują się w rozdziale str.29 "Uczestniczenie w zdalnym udostępnianiu tablicy". Maksymalnie cztery urządzenia jednocześnie mogą uczestniczyć w udostępnianiu tablicy. Hostowanie zdalnego udostępniania tablicy Dotknij ikony udostępniania zdalnie tablicę., a następnie wybierz [Otwórz] lub [Otwórz z hasłem], aby udostępnić PL CUF015 [Otwórz] Udostępnia tablicę. [Otwórz z hasłem] Udostępnia tablicę i określa hasło. Ustawiając hasło, można ograniczyć liczbę osób, którym udostępnia się tablicę. Hasło jest generowane automatycznie. PL CUF016 Po zdalnym udostępnieniu tablicy na ikonie udostępniania wyświetli się czerwona ramka. W podmenu wyświetlany jest adres IP, hasło i polecenie [Zamknij]. Aby inne tablice mogły uczestniczyć w udostępnianiu, wymagany jest adres IP. Aby inne tablice mogły uczestniczyć w udostępnianiu rozpoczętym funkcją [Otwórz z hasłem], wymagane jest hasło. Dotknij [Zamknij], aby zakończyć zdalne udostępnianie tablicy. 27

30 2. Użytkowanie RICOH PJ Interactive Software Gdy do udostępniania tablicy dołączą inne tablice, na ikonie udostępniania zielona ramka. W podmenu wyświetlany jest "Adres IP Uczestnika". wyświetlana jest PL CUF017 Kończenie zdalnego udostępniania tablicy Dotknij ikonę Udostępnij i wybierz [Zamknij], aby zakończyć udostępnianie tablicy. PL CUF018 Po zakończeniu zdalnego udostępniania tablicy, sesja udostępniania kończy się dla wszystkich tablic uczestniczących. Aby uzyskać szczegółowe informacje na temat zamykania tablicy po zakończeniu zdalnego udostępniania, patrz rozdział str.10 "Zamykanie RICOH PJ Interactive Software". 28

31 Udostępnianie tablicy Uczestniczenie w zdalnym udostępnianiu tablicy Aby wziąć udział w zdalnym udostępnianiu tablicy, dotknij ikony udostępniania, a następnie wybierz [Dołącz]. W kolejnym oknie, które się pojawi, należy podać adres IP tablicy udostępnianej. Karta [Lista kontaktów] Określ adres IP hosta wybierając go z karty "Lista kontaktów". Można dodać listę kontaktów przy użyciu ustawienia "Dodaj zdalną listę kontaktów w menu Ustawienia ogólne. Aby uzyskać szczegółowe informacje na temat dodawania listy kontaktów, patrz str.33 "Zarządzanie zdalną listą kontaktów". Karta [Ręczne wprowadzanie] Określ adres IP hosta, wpisując go ręcznie. Po wprowadzeniu adresu dotknij [Wpisz]. Pojawi się komunikat potwierdzenia zapisania adresu w historii. Aby nie zapisywać wprowadzonego adresu IP w historii, w odpowiedzi na komunikat dotknij [Anuluj]. Można również określić wcześniej wprowadzony adres IP, wybierając go z "Historii wprowadzonych adresów IP". 29

32 2. Użytkowanie RICOH PJ Interactive Software Po podaniu adresu IP, dotknij [Połącz]. Rozpocznie się nawiązywanie połączenia z udostępnianą tablicą. Jeżeli w udostępnianej tablicy ustawiono hasło, należy je wprowadzić. Jeśli zostanie nawiązane połączenie, wyświetli się czas potrzebny na zaimportowanie stron z udostępnianej tablicy. Po dotknięciu [OK] wszystkie strony zapisane w lokalnej tablicy zostaną usunięte, a na ich miejsce zaimportowana zostanie zawartość tablicy udostępnianej. "Historia wprowadzonych dresów IP" może zawierać maksymalnie 100 adresów. Po osiągnięciu 100 wpisów, najstarszy wpis zostanie usunięty z historii. Wskazany wspólny czas import strona jest oszacowanie, w zależności od aktualnego środowiska. Stan komunikacji można sprawdzić w trakcie uczestniczenia w zdalnym udostępnianiu tablicy, patrząc na kolor ramki ikony udostępniania. Aby uzyskać szczegółowe informacje na temat stanu komunikacji, patrz str.43 "Sprawdzanie stanu komunikacji podczas zdalnego udostępniania tablicy". Opuszczanie udostępniania tablicy Dotknij ikony udostępniania, a następnie wybierz [Rozłącz], aby opuścić udostępnianie tablicy. Wyświetla się wiadomość z prośbą o potwierdzenie opuszczenia. Dotknij przycisku [OK], aby opuścić zdalne udostępnianie tablicy. Szczegółowe informacje na temat wychodzenia z tablicy po zakończeniu zdalnego udostępniania tablicy, patrz str.10 "Zamykanie RICOH PJ Interactive Software". 30

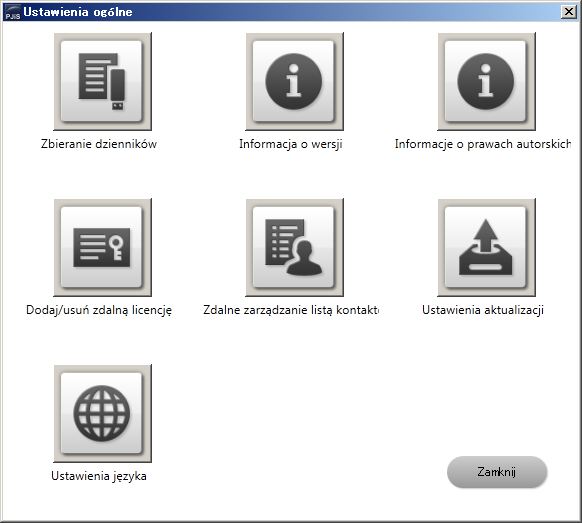

33 3. Obsługa RICOH PJ Interactive Software Niniejszy rozdział opisuje, jak zarządzać RICOH PJ Interactive Software. Otwieranie menu Ustawienia ogólne Otwórz Ustawienia ogólne, aby zarządzać RICOH PJ Interactive Software, gdy chcesz wyświetlić informacje o systemie lub zmienić ustawienia. Procedura otwierania Ustawień ogólnych : 1. Jeśli używasz RICOH PJ Interactive Software, najpierw zamknij program. Aby uzyskać szczegółowe informacje na temat zamykania programu RICOH PJ Interactive Software, patrz str.10 "Zamykanie RICOH PJ Interactive Software". 2. Wybierz przycisk [Start] na pulpicie. 3. Z menu [Wszystkie Programy], wybierz [Ricoh], [PJ Interactive Software]. 4. Wybierz [Settings]. Pojawi się ekran Ustawienia ogólne. Wybierz każdą ikonę, aby sprawdzić i w razie potrzeby skonfigurować ustawienia. Aby zamknąć Ustawienia ogólne, wybierz [Zamknij]. 31

34 3. Obsługa RICOH PJ Interactive Software Zbieranie danych na potrzeby dziennika Dane na temat użytkowania i błędów oraz plik dziennika aplikacji RICOH PJ Interactive Software można zapisać. Plik dziennika zawiera następujące informacje: Czas włączenia Czas wyłączenia Operacje na ekranie Informacje o wystąpieniu błędu Czas zapisania stron Informacje o miejscu zapisania strony Informacje o zdalnym udostępnianiu tablicy Zapisywanie pliku dziennika: 1. Wybierz ikonę Zapisywnie dziennika. 2. Wybierz folder, w którym chcesz zapisać plik dziennika. 3. Wybierz [OK]. Rozpocznie się zapisywanie pliku dziennika. Po zakończeniu wyświetlana jest wiadomość. 4. Wybierz [OK]. Wyświetlanie informacji o wersji lub prawach autorskich Wybierz ikonę Informacje o wersji, aby wyświetlić wersję produktu. Aby wyświetlić umowę licencyjną, wyświetl informacje o wersji, a potem wybierz [Pokaż umowę licencyjną]. Wybierz ikonę Informacje dotyczące praw autorskich praw autorskich do produktu., aby wyświetlić informacje na temat Dodawanie zdalnej licencji Aby dodać lub usunąć kod licencji, zaloguj się jako użytkownik z uprawnieniami administratora. Przed udostępnieniem tablicy trzeba dodać kod licencji. 1. Wybierz ikonę Dodaj / Usuń zdalną licencję. 32

35 Otwieranie menu Ustawienia ogólne 2. Wprowadź swój kod licencyjny. Wielkość liter w kodzie licencyjnym nie jest rozróżniana. Można wpisać kod licencji wielkimi lub małymi literami. 3. Wybierz [Dodaj]. Jeżeli wprowadzony kod licencji jest nieprawidłowy, pojawia się komunikat błędu. Sprawdź kod licencji i wpisz poprawny. Gdy kod licencji zostanie autoryzowany, pojawia się komunikat o zakończeniu. 4. Wybierz [OK]. Po dodaniu kodu licencji zamknij Ustawienia ogólne i uruchom tablicę, aby sprawdzić czy ikona Udostępnij jest aktywna. 20XX/05/01 22:08:37 01:23:45 CWD078 Po wybraniu przycisku [Usuń] dodany kod licencji można usunąć. Zarządzanie zdalną listą kontaktów Listę kontaktów można zarejestrować lub eksportować. Po zarejestrowaniu listy kontaktów można wybrać adres IP kontaktu z tej listy przy dołączaniu do zdalnego udostępniania tablicy. Tworzenie zdalnej listy kontaktów Podczas zapisywania listy kontaktów plik można nazwać w dowolny sposób. Plik jest zapisywany w formacie tekstowym z danymi oddzielonymi przecinkami (CSV). Plik CSV wygląda tak: Nagłówek Nazwa 1, Adres IP 1 Nazwa 2, Adres IP 2 Nazwa 3, Adres IP 3 33

36 3. Obsługa RICOH PJ Interactive Software Pierwszy wiersz może być nagłówkiem. Jednak dowolny tekst tam wpisany zostanie zignorowany. Dla każdego wiersza, począwszy od drugiego, pierwsze pole musi zawierać nazwę kontaktu. Drugie pole musi zawierać adres IP kontaktu. W kolejnych kolumnach, począwszy od trzeciej, można wpisać dalsze dane. Informacje te zostaną jednak zignorowane. Maksymalnie można zarejestrować 100 adresów IP. Można wprowadzić maksymalnie 100 adresów IP. Choć można dodać także 101. adres, nie można go zarejestrować. Format nazwy Nazwa musi składać się z maksymalnie 20 znaków. Jeśli nie podano nazwy, wiersz zostanie zarejestrowany bez nazwy. Dopuszczalne są następujące znaki: wielkie litery: [A-Z] małe litery: [a-z] cyfry: [0-9] Symbole: (spacja)! " # $ % & ' ( ) * +, -. / : ; < = [ \ ] ^ _ ` { } ~ Format adresu IP: Adres IP musi składać się z czterech ciągów liczb, oddzielonych od siebie kropką (.). Liczby te muszą być liczbami dziesiętnymi w zakresie od 0 do 255. Jeśli format adresu IP jest nieprawidłowy lub nie podano adresów IP, lista kontaktowa nie zostanie zarejestrowana. Jeśli podany zostanie nieprawidłowy adres IP, lista kontaktowa również nie zostanie zarejestrowana. Nieprawidłowe adresy IP: Adresy IP zawierające ciągi liczb zaczynających się od 0 lub 00 (np ) Przykłady kontaktów: Nazwa, Adres IP Pokój-A, Pokój-B, Pokój-C,

37 Otwieranie menu Ustawienia ogólne Importowanie zdalnej listy kontaktów Po zakończeniu importu lista kontaktowa jest nadpisywana. 1. Utwórz listę kontaktową i zapisz ją w wybranym miejscu. 2. Wybierz ikonę zarządzania listą zdalnych kontaktów. 3. Wybierz [Importuj]. 4. Wybierz zapisaną listę kontaktów. 5. Wybierz [Otwórz]. Pojawia się komunikat z potwierdzeniem eksportu. 6. Wybierz [OK]. To spowoduje rozpoczęcie importu listy kontaktów. Po zakończeniu importu wyświetlana jest wiadomość. 7. Wybierz [OK]. Eksportowanie zdalnej listy kontaktów Zarejestrowaną listę kontaktów można eksportować. 1. Wybierz ikonę zarządzania listą zdalnych kontaktów. 2. Wybierz [Eksportuj]. 3. Wybierz folder, w którym chcesz zapisać listę kontaktów. 4. Zmień nazwę pliku i wybierz [Zapisz]. To spowoduje rozpoczęcie eksportu listy kontaktów. Po zakończeniu eksportu wyświetlana jest wiadomość. 5. Wybierz [OK]. Konfigurowanie metody aktualizacji systemu Program RICOH PJ Interactive Software można skonfigurować tak, aby przy uruchomieniu automatycznie sprawdzał, czy dostępne są aktualizacje systemu. Jeśli dostępne są aktualizacje, program je zainstaluje. Wybierz ikonę ustawień aktualizacji, aby włączyć lub wyłączyć funkcję sprawdzania dostępności aktualizacji systemu. Domyślnie funkcja ta jest włączona. Gdy jest ona włączona, możliwa jest konfiguracja serwera proxy. Domyślne ustawienie to Użyj ustawień IE. To oznacza, że wykorzystane zostaną ustawienia serwera proxy programu Internet Explorer. Wpisz dane w pola Nazwa użytkownika i Hasło. 35

38 3. Obsługa RICOH PJ Interactive Software Jeśli wybrano ustawienie Nie używaj proxy, funkcja sprawdza dostępność aktualizacji bez korzystania z serwera proxy. Jeśli wybrano ustawienie Ustawienia ręczne, serwer proxy należy skonfigurować ręcznie. Wpisz wartości w pola Adres, Numer portu, Nazwa użytkownika i Hasło. W polu Adres można także podać nazwę hosta serwera proxy. Aktualizacja systemu Aby aktualizować system, zaloguj się jako użytkownik z uprawnieniami administratora. Nie wyłączaj zasilania komputera podczas aktualizacji systemu. 1. Uruchom RICOH PJ Interactive Software. Funkcja automatycznie sprawdza, czy system jest zaktualizowany. Informacje na temat uruchamiania jej można znaleźć w rozdziale str.10 "Uruchamianie RICOH PJ Interactive Software". Jeśli niezbędna jest autoryzacja serwera proxy: Wyświetla się ekran autoryzacji. Jeśli autoryzacja serwera proxy nie jest niezbędna: Rozpoczyna się aktualizacja systemu. Jeśli system jest zaktualizowany, aktualizacja dobiega końca. Rozpoczyna się uruchamianie RICOH PJ Interactive Software. Jeśli system nie jest zaktualizowany, pojawia się wiadomość o potwierdzeniu pobrania aktualizacji. Przejdź do Kroku Na ekranie autoryzacji wpisz dane w pola Nazwa użytkownika i Hasło. 3. Zaznacz pole Zapisz dane logowania, aby zapisać dane wprowadzone w polach Nazwa użytkownika i Hasło w oknie Ustawienia aktualizacji. 4. Zaznacz pole Nie sprawdzaj aktualizacji przy uruchomieniu w oknie autoryzacji, aby wyłączyć funkcję sprawdzania aktualności systemu. 5. Wybierz [OK]. Jeśli autoryzacja serwera proxy zakończy się powodzeniem: Wyświetli się wiadomość informująca, że trwa sprawdzanie dostępności aktualizacji systemu. Jeśli system jest zaktualizowany, aktualizacja dobiega końca. Rozpoczyna się uruchamianie RICOH PJ Interactive Software. Jeśli system nie jest zaktualizowany, pojawia się wiadomość o potwierdzeniu pobrania aktualizacji. 36

39 Otwieranie menu Ustawienia ogólne Jeśli autoryzacja serwera proxy nie powiedzie się: Wyświetli się wiadomość o błędzie. Sprawdź, czy nazwa użytkownika i hasło są poprawne, wprowadź je jeszcze raz. 6. Zaznacz pole Nie sprawdzaj aktualizacji przy uruchomieniu w odpowiedzi na wiadomość z potwierdzeniem pobierania, aby wyłączyć funkcję sprawdzania dostępności aktualizacji dla systemu. 7. Wybierz [OK]. Rozpocznie się pobieranie. Gdy pobieranie dobiegnie końca, wyświetli się wiadomość z prośbą o potwierdzenie aktualizacji. 8. Sprawdź szczegóły aktualizacji, a następnie wybierz przycisk [OK]. Wyświetli się wiadomość informująca, że aktualizacja jest w toku. Po zakończeniu aktualizacji uruchamia się RICOH PJ Interactive Software. Jeśli aktualizacja zostanie anulowana lub podczas aktualizacji wystąpi błąd sieci, aktualizacja jest przerywana i rozpoczyna się uruchamianie programu RICOH PJ Interactive Software. Zmiana języka na wyświetlaczu Język wyświetlania RICOH PJ Interactive Software można zmienić. 1. Wybierz ikonę zmiany języka. 2. Wybierz język z rozwijanej listy. 3. Wybierz [OK]. Po zamknięciu okna Ustawienia ogólne i uruchomieniu RICOH PJ Interactive Software lub ponownym otwarciu okna Ustawienia ogólne język wyświetlania jest zmieniany. 37

40 38 3. Obsługa RICOH PJ Interactive Software

41 4. Rozwiązywanie problemów Ten rozdział opisuje, co należy zrobić, gdy wyświetlana jest wiadomość lub gdy produkt nie może być obsługiwany zgodnie z oczekiwaniami. Wiadomości wyświetlane w czasie korzystania z RICOH PJ Interactive Software W poniższej tabeli wymieniono główne wiadomości i zalecane czynności. Komunikat projektora Komunikat Przyczyny Rozwiązania Proszę czekać. Projektor przełącza kanały bezprzewodowe. Poczekaj aż komuniktat zniknie. Jeśli ta wiadomość będzie się często pojawiać, zaprzestań korzystania z innych urządzeń bezprzewodowych. Komunikat RICOH PJ Interactive Software Wiadomość o błędzie w czasie wykorzystania oprogramowania jako tablicy Komunikat Przyczyny Rozwiązania Nie powiódł się import ekranu. Nie masz uprawnień do zapisu określonego folderu. Niezamierzone inne dane zostały skopiowane do schowka w czasie importu ekranu wyświetlanego na pulpicie. Nie masz upoważnienia do zapisywania w folderze, w którym mają być zapisywane strony. Uchwyć ponownie ekran wyświetlany na pulpicie. Ustaw odpowiednie uprawnienia dla folderów, aby można było otwierać foldery i zapisywać w nich pliki. 39

42 4. Rozwiązywanie problemów Komunikaty błędów związanych z udostępnianiem tablicy Komunikat Przyczyny Rozwiązania Nie można połączyć się ze względu na inną wersję oprogramowania. Uaktualnij terminal hosta i uczestniczące terminale do najnowszej wersji. Wystąpił limit czasu komunikacji. Prosimy spróbować ponownie lub skontaktować się z administratorem. Wystąpił limit czasu komunikacji. Możliwe przyczyny mogą być następujące. Brak połączenia z siecią. Wystąpiła awaria terminalu hosta. Wersja systemu używanego przez ekrany udostępniane w terminalu hosta nie pasuje do wersji stosowanej przez terminale uczestniczące zdalnie. Twoje urządzenie nie jest podłączone do sieci. Adres IP urządzenia docelowego, któremu tablica będzie udostępniana jest niepoprawny. Urządzenie docelowe nie zaczęło uczestniczyć w sesji udostępniania tablicy. Port sieciowy konieczny do udostępnienia tablicy jest blokowany. Twoje urządzenie nie jest podłączone do sieci. W tablicy udostępnianej wystąpił problem. Wyjdź z tablicy, a następnie uaktualnij system. Aby uzyskać szczegółowe informacje na temat aktualizacji systemu, patrz str.35 "Konfigurowanie metody aktualizacji systemu". Sprawdź czy twoje urządzenie jest podłączone do sieci. Upewnij się, że adres IP urządzenia docelowego, któremu tablica będzie udostępniana jest poprawny. Upewnij się, że urządzenie docelowe zaczęło uczestniczyć w sesji udostępniania tablicy. Uruchom zaporę systemu Windows i upewnij się, że port sieciowy konieczny do wymiany danych tablicy (80, 61616, ) nie jest blokowany. Sprawdź czy twoje urządzenie jest podłączone do sieci. Upewnij się, że urządzenie docelowe zaczęło uczestniczyć w sesji udostępniania tablicy. 40

43 Wiadomości wyświetlane w czasie korzystania z RICOH PJ Interactive Software Komunikat Przyczyny Rozwiązania Nie udało się nawiązać połączenia. Sprawdź, czy hasło jest poprawne. Wprowadzone hasło jest niepoprawne. Do każdej sesji udostępniania generowane jest inne hasło. Przed rozpoczęciem udostępniania należy poznać nowe hasło. Inne komunikaty błędów Komunikat Przyczyny Rozwiązania Aplikacja IWB jest już uruchomiona. Uruchom po zamknięciu aplikacji IWB Próbujesz otworzyć dwie instancje RICOH PJ Interactive Software i menu Ustawienia ogólne jednocześnie. RICOH PJ Interactive Software lub Ustawienia ogólne są już uruchomione. Wyłącz aktualnie uruchomioną aplikację, a następnie uruchom inną aplikację. 41

44 4. Rozwiązywanie problemów Gdy nie można posługiwać się ekranem z projektora Ten rozdział wyjaśnia, co zrobić, gdy nie można posługiwać się wyświetlanym ekranem zgodnie z przeznaczeniem. Problem Miejsce, na które wskazuje końcówka pisaka, nie odpowiada miejscu wyświetlanemu na ekranie. Rozwiązania Zmień ustawienia wyświetlania w sterowniku karty graficznej komputera, aby komputer nie skalował wyświetlanego ekranu. (Przykład: Ekran > Ustawienia ogólne > Skalowanie > Utrzymaj skalę wyświetlania) Zmień ustawienia wyświetlania komputera tak, aby wyświetlany był tylko ekran projektora. Szczegółowe informacje na temat ustawień znajdują się w instrukcji obsługi komputera. Jeśli projektor nie uruchamia się lub ekran komputera się nie wyświetla, patrz instrukcja obsługi projektora. Jeśli nie można rozwiązać problemów samodzielnie, należy skontaktować się z przedstawicielem serwisu. 42

45 Sprawdzanie stanu komunikacji podczas zdalnego udostępniania tablicy Sprawdzanie stanu komunikacji podczas zdalnego udostępniania tablicy Można sprawdzić stan komunikacji podczas udostępniania lub uczestniczenia w zdalnym udostępnianiu tablicy. Kolor ramki ikony Udostępnij ( ) wskazuje stan komunikacji. Zdalne udostępnianie tablicy Kolor ramki Stan komunikacji Zielony Czerwony Przynajmniej jedno urządzenie bierze udział w udostępnianiu tablicy z tego urządzenia. Żadne urządzenie nie bierze udziału w udostępnianiu tablicy z tego urządzenia. Uczestniczenie w zdalnym udostępnianiu tablicy Kolor ramki Stan komunikacji Prędkość komunikacji Zielony Niebieski Toner żółty Czerwony Doskonały Nie ma problemu z przeglądaniem lub obsługą udostępnionej tablicy. Dobry Nie ma problemu z przeglądaniem lub obsługą udostępnionej tablicy. Niski Podczas używania lub wyświetlania udostępnionej tablicy mogą wystąpić pewne problemy. Bardzo niski Podczas używania lub wyświetlania udostępnionej tablicy mogą wystąpić poważne problemy. co najmniej 1,5 Mbps 512 kbps 1.5 Mbps 200 kbps 512 kbps do 200 kbps Jeśli nie działa zdalne udostępnianie tablicy żaden z kolorów ramki nie jest wyświetlany. 43

46 44 4. Rozwiązywanie problemów

47 5. Dodatek Znaki towarowe Windows, Internet Explorer to zastrzeżone znaki towarowe lub znaki towarowe firmy Microsoft Corporation w Stanach Zjednoczonych i / lub innych krajach. Inne nazwy produktów zostały użyte w niniejszym tekście wyłącznie w celach identyfikacyjnych i mogą być znakami towarowymi innych firm. Zrzekamy się wszelkich praw do tych znaków. Zrzuty ekranu produktów Microsoft przedrukowane za pozwoleniem firmy Microsoft Corporation. 45
