1 1 Na podstawie materiałów autorstwa dra inż. Marka Wnuka. Niniejszy dokument zawiera materiały do wykładu z przedmiotu Cyfrowe Przetwarzanie Obrazów i Sygnałów. Jest on udostępniony pod warunkiem wykorzystania wyłącznie do własnych, prywatnych potrzeb i może być kopiowany wyłącznie w całości, razem ze stroną tytułową. Cyfrowe przetwarzanie obrazów i sygnałów Wykład 9 AiR III Joanna Ratajczak KCiR (W4/K7) Copyright c 2015 Joanna Ratajczak 1

2 Aproksymacja krawędzi Od wielu lokalnych cech (edge elements) do spójnej, jednowymiarowej cechy (edge). Różne podejścia: szukanie w pobliżu wstępnej aproksymacji, transformacja Hougha. Wiedza o obiektach: globalna forma brzegów linie proste, łuki, krzywe stożkowe, ogólne założenia co do treści obrazu możliwie krótka droga pomiędzy dwoma punktami, ograniczona krzywizna linii. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 1 / 30

3 Metoda strojenia krawędzi znanych a priori Założenie: znamy przybliżenie krawędzi (np. z obrazu o małej rozdzielczości). Wzdłuż wstępnej aproksymacji krawędzi szukamy najbliższych lokalnych elementów krawędzi o podobnej orientacji (kierunku gradientu). Jeśli jest ich dostatecznie dużo, to przeprowadzamy aproksymację odpowiednim wielomianem w celu uzyskania ostatecznej krawędzi. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 2 / 30

4 Metoda korelacji w przestrzeni krawędzi Założenie: mamy wzorzec (szablon) krawędzi. Badamy zgodność lokalnych elementów krawędzi z szablonem: czy kierunek gradientu otrzymanego z lokalnego operatora jest prostopadły do modelowej krawędzi czy moduł gradientu przekracza zadany próg. Liczba dopasowanych punktów decyduje o zgodności ze wzorcem bieżącego fragmentu krawędzi. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 3 / 30

5 Metoda kolejnych podziałów Założenie: Krzywizna krawędzi jest mała. Postępowanie rekurencyjne: Wzdłuż symetralnej odcinka łączącego dwa punkty należące do aktualnego przybliżenia krawędzi szukamy lokalnego elementu krawędzi. Jeżeli jest dostatecznie blisko, to dołączamy go do nowego przybliżenia. Warunek stopu: wielkość odchylenia otrzymanych punktów od prostej lub długość otrzymanych odcinków. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 4 / 30

6 Transformacja Hougha U.S. Patent 3,069,654: "Method and means for recognizing complex patterns" (1962) Założenia: Zalety: mamy informacje (lub czynimy założenia) o kształcie krawędzi, możliwe jest dokonanie prostej parametryzacji krzywej opisującej kształt krawędzi (w ogólnym przypadku linii). mała wrażliwość na nieciągłości obrazu linii, mała wrażliwość na zaszumienie obrazu, prosta realizacja programowa. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 5 / 30

7 Transformacja Hougha Metoda detekcji kształtów w obrazie poprzez stopniowe kumulowanie wiarygodności. Na wejściu podawany jest obraz z wykrytymi punktami konturów poprzez zastosowanie detekcji krawędzi. Następnie poddawany jest transformacie. W oryginale służy do wykrywania prostych, później uogólniono na wykrywanie kształtów dających się opisać analitycznie, np. okręgów, dowolnych kształtów. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 6 / 30

8 Wykrywanie prostych y = ax + b y y = a 0x + b 0 b y 2 p1 p 2 y 1 b 0 b = x 2a + y 2 b = x 1a + y 1 x a x 1 x 2 a 0 p 1 (x 1, y 1 ) y 1 = ax 1 + b b = x 1 a + y 1 p 2 (x 2, y 2 ) y 2 = ax 2 + b b = x 2 a + y 2 (a 0, b 0 ) y = a 0 x + b 0 { y1 =a 0 x 1 +b 0 y 2 =a 0 x 2 +b 0 J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 7 / 30

9 Wykrywanie prostych Równanie kierunkowe pozwala na przedstawienie dowolnej prostej. Problem dla prostych pionowych lub niemalże pionowych współczynnik kierunkowy przyjmuje nieskończoną wartość. Nieznane są zakresy wartości jakie mogą przyjmować zarówno współczynnik kierunkowy jak i przesunięcie. Rozwiązanie: reprezentacja prostej przy pomocy równania kierunkowego. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 8 / 30

10 Lepsza parametryzacja prostej ρ = x sin Θ + y cos Θ y y 0 y ρ Θ x x 0 (x, y) (ρ, Θ) x J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 9 / 30

11 Lepsza parametryzacja prostej ρ = x sin Θ + y cos Θ y y 0 y ρ Θ x x 0 (x, y) (ρ, Θ) Ważna cecha: dla obrazu o ograniczonych rozmiarach współrzędne ρ i Θ są ograniczone. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 9 / 30 x

12 Wykrywanie linii opiera się o głosowanie. Piksel oddaje głos dodaje jednostkową liczbę do wartości punktów w zbiorze prostych, które reprezentują proste przechodzące przez ten piksel. Wynikowy zbiór zawiera maksima, reprezentujący wykryte proste w oryginalnym obrazie. y ρ 1 ρ a Θ a 2 3 x ρ a Θ Θ a J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 10 / 30

13 Algorytm transformaty Hougha linia prosta 1 Wyznacz zakres parametrów ρ min, ρ max, ρ oraz Θ min, Θ max, Θ. 2 Dla każdej wartości Θ min < Θ i < Θ max co Θ wyznacz ρ ρ = x cos Θ i + y sin Θ i i inkrementuj odpowiednią komórkę histogramu H(ρ, Θ i ) = H(ρ, Θ i ) Wyznacz elementy transformaty o największych wartościach. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 11 / 30

14 J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 12 / 30

15 J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 12 / 30

16 Wykrywanie okręgów Okrąg o promieniu r i środku (x s, y s ) (x x s ) 2 + (y y s ) 2 = r 2 zwiększane będą w przestrzeni parametrów punkty (x s, y s, r) leżące na powierzchni stożka. Dla ustalonego r w przestrzeni parametrów (x s, y s ) otrzymamy okrąg. y y (x1, y1, r) (xs, ys) (x2, y2, r) x x J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 13 / 30

17 Wykrywanie okręgów 1 Wyznacz obraz krawędziowy. 2 Dla każdego punktu krawędziowego inkrementacja komórki (x s, y s ) transformaty Hougha na podstawie (x, y), ustalonego r oraz dla wszystkich wartości kąta Θ (0, 360). 3 Wyznacz elementy transformaty o największych wartościach. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 14 / 30

18 Wykrywanie okręgów Okrąg o promieniu r i środku (x s, y s ) (x x s ) 2 + (y y s ) 2 = r 2. Wykorzystanie kierunku gradientu: zwiększane będą tylko punkty leżące w kierunku zgodnym z kierunkiem gradientu Φ w odległości r od punktu (x, y) y { xs = x r cos Φ y s = y r sin Φ (x, y) r Φ (x s, y s ) x J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 15 / 30

19 Wykrywanie okręgów wersja 2 1 Wyznacz obraz krawędziowy wraz z kierunkami gradientów krawędzi. 2 Dla każdego punktu krawędziowego wiedząc, że prosta prostopadła do kierunku krawędzi koła przechodzi przez środek okręgu o zadanym promieniu r wyznaczamy środek (x s, y s ) inkrementacja komórki (x s, y s ) transformaty Hougha na podstawie (x, y), ustalonego r oraz dla kierunku zgodnego z kierunkiem gradientu Phi. 3 Wyznacz elementy transformaty o największych wartościach. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 16 / 30

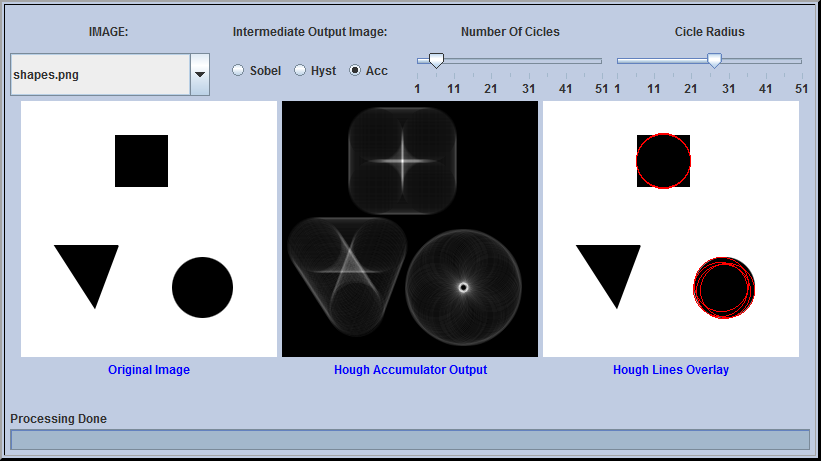

20 J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 17 / 30

21 J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 17 / 30

22 J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 17 / 30

23 J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 17 / 30

24 J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 17 / 30

25 Uogólnienie dla dowolnego kształtu Wymaga stworzenia odpowiedniego modelu wykrywanego obiektu. Ψ(X, A) = 0, gdzie X jest wektorem na obrazie (x, y) a A jest wektorem w przesrzeni parametrów. Przykład: linia prosta o parametrach ρ, Θ ρ = x sin Θ + y cos Θ; X = (x, y), A = (ρ, Θ) okrąg o trzech parametrach x s, y s, r (x x s ) 2 + (y y s ) 2 = r 2 ; X = (x, y), A = (x s, y s, r) J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 18 / 30

26 Uogólnienie dla dowolnego kształtu Parametryzacja kształtu krawędzi przy pomocy R tablicy opisującej promień wodzący i kąt biegunowy funkcji kierunku gradientu (x s, y s ) r Φ α (x, y) J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 19 / 30

27 Przykład Faza I Konstruowanie R tablicy Określenie współrzędnych środka sylwetki. (x s, y s) J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 20 / 30

28 Przykład Faza I Konstruowanie R tablicy Wybranie pikseli na krawędzi obiektu J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 21 / 30

29 Przykład Faza I Konstruowanie R tablicy Dla punktu (x, y) wyznaczyć kierunek gradientu Φ, r i oraz α i. (x, y) Φ α i y r i (x s, y s) x J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 22 / 30

30 Przykład Faza I Konstruowanie R tablicy Na podstawie wyznaczonych parametrów zbudować R tablicę. Φ 1 (r 1 1, α1 1 ), (r1 2, α1 2 ), (r1 3, α1 3 ),... Φ 2 (r 2 1, α2 1 ), (r2 2, α2 2 ), (r2 3, α2 3 ),.... Φ n (r n 1, αn 1 ), (rn 2, αn 2 ), (rn 3, αn 3 ),... Φ = 0 (r 2, α 2 ), (r 3, α 3 ) Φ = 45 (r 4, α 4 ) Φ = 90 (r 5, α 5 ), (r 6, α 6 ) Φ = 135 (r 7, α 7 ) Φ = 210 (r 8, α 8 ) Φ = 240 (r 9, α 9 ) Φ = 315 (r 1, α 1 ) J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 23 / 30

31 Faza II Detekcja Przykład 1 Dla punktu (x, y) w obrazie krawędzi wyznaczyć kierunek gradientu Φ. 2 Przy pomocy R tablicy wyznaczyć możliwe położenia środka sylwetki. { xs = x + r i (Φ) cos(α i (Φ)) y s = y + r i (Φ) sin(α i (Φ)) A = (x s, y s ) 3 Inkrementacja komórki (x s, y s ) transformaty Hougha. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 24 / 30

32 Faza II Detekcja Przykład J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 25 / 30

33 R tablica dla dowolnej orientacji i skali Dla czterowymiarowej przestrzeni parametrów A = (x s, y s, S, Θ), gdzie S oznacza współczynnik skali, a Θ kąt obrotu sylwetki względem położenia wzorcowego (w R tablicy) { xs = x + r i (Φ)S cos(α i (Φ) + Θ) y s = y + r i (Φ)S sin(α i (Φ) + Θ) J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 26 / 30

34 Detektor Hougha w środowisku harpia Wyjście bloku typu IMG zawiera obraz wejściowy z wykrytymi obiektami (naniesionymi kolorem czerwonym). Wyjście typu DB podaje informację o fakcie wykrycia obiektów spełniających kryteriach. J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 27 / 30

35 Parametry dla detektora linii J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 28 / 30

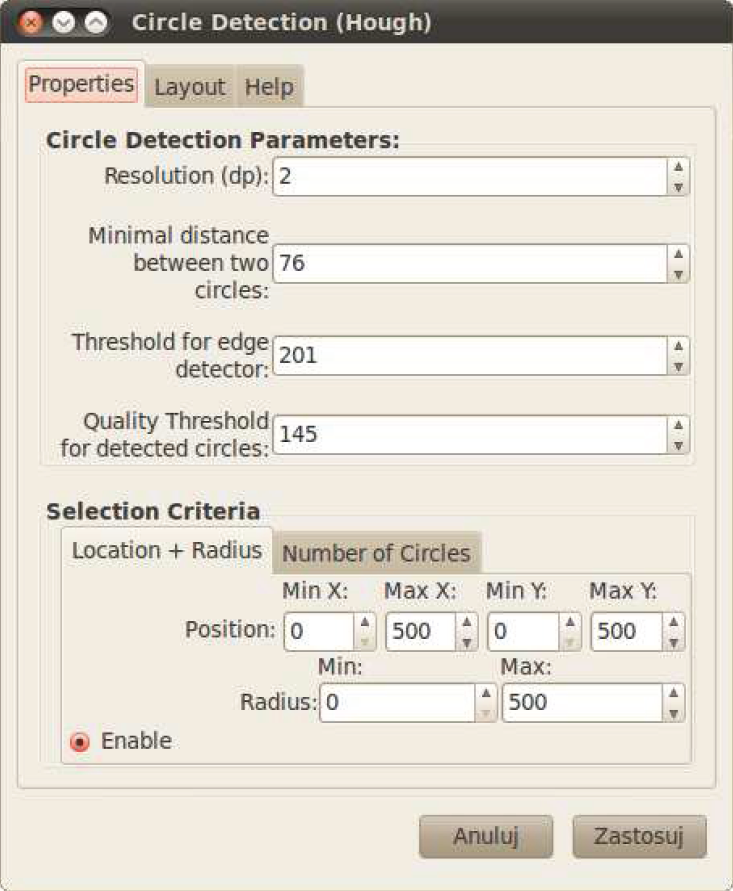

36 Parametry dla detektora okręgów J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 29 / 30

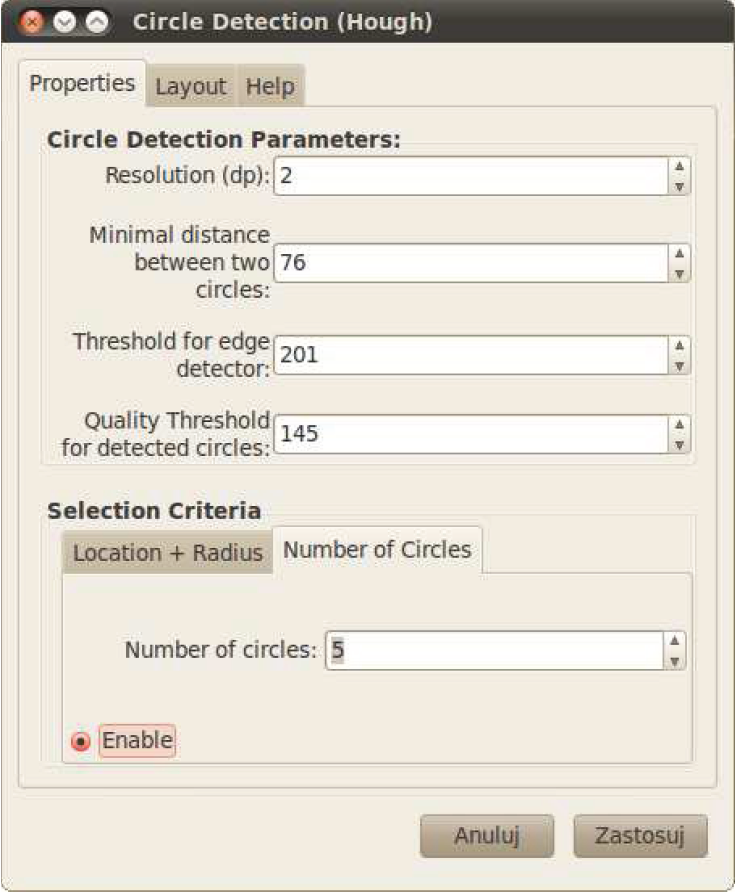

37 Parametry dla detektora okręgów J. Ratajczak Cyfrowe przetwarzanie obrazów i sygnałów wykład 9 30 / 30
