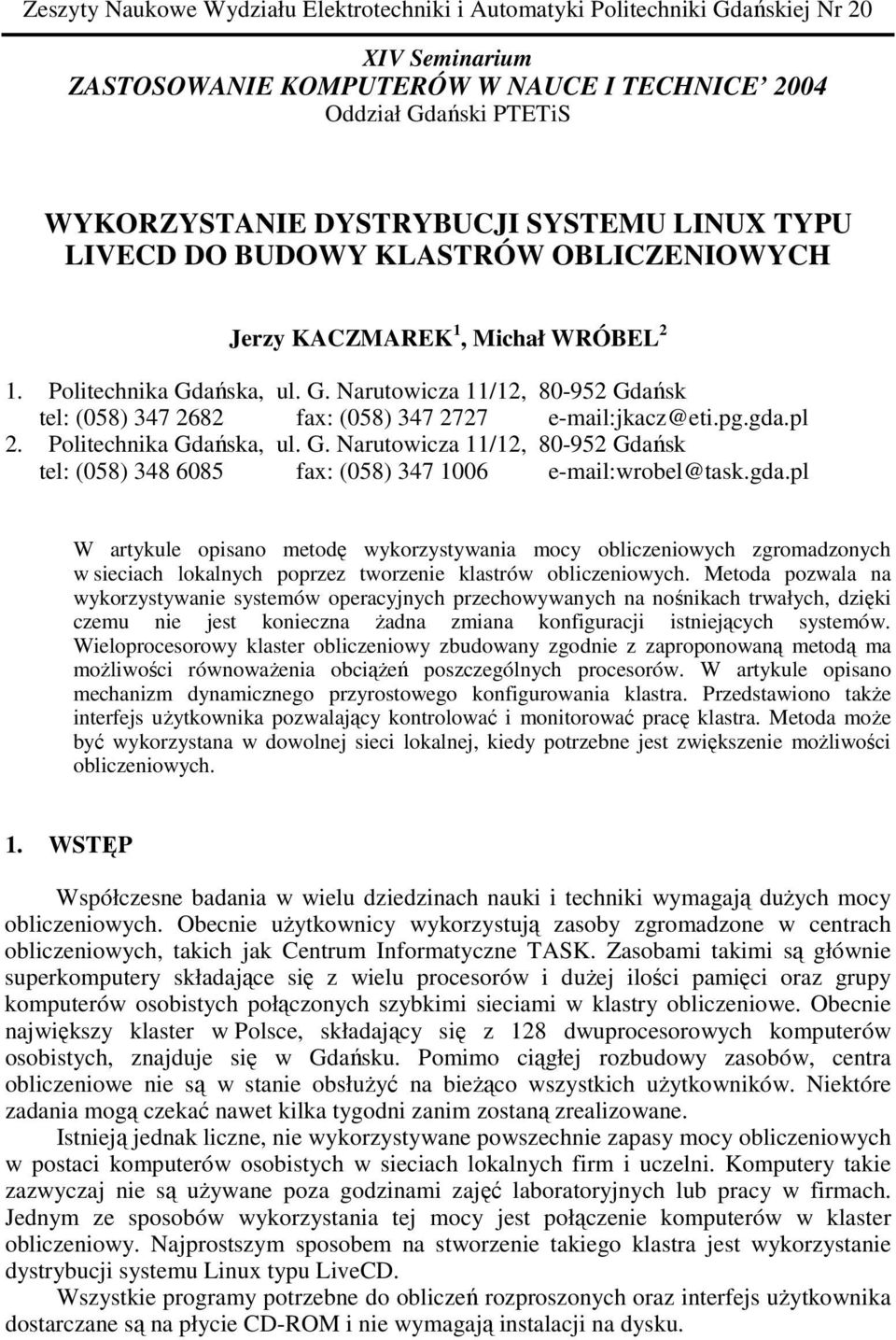

1 Zeszyty Naukowe Wydziału Elektrotechniki i Automatyki Politechniki Gdańskiej Nr 20 XIV Seminarium ZASTOSOWANIE KOMPUTERÓW W NAUCE I TECHNICE 2004 Oddział Gdański PTETiS WYKORZYSTANIE DYSTRYBUCJI SYSTEMU LINUX TYPU LIVECD DO BUDOWY KLASTRÓW OBLICZENIOWYCH Jerzy KACZMAREK 1, Michał WRÓBEL 2 1. Politechnika Gdańska, ul. G. Narutowicza 11/12, Gdańsk tel: (058) fax: (058) jkacz@eti.pg.gda.pl 2. Politechnika Gdańska, ul. G. Narutowicza 11/12, Gdańsk tel: (058) fax: (058) wrobel@task.gda.pl W artykule opisano metodę wykorzystywania mocy obliczeniowych zgromadzonych w sieciach lokalnych poprzez tworzenie klastrów obliczeniowych. Metoda pozwala na wykorzystywanie systemów operacyjnych przechowywanych na nośnikach trwałych, dzięki czemu nie jest konieczna Ŝadna zmiana konfiguracji istniejących systemów. Wieloprocesorowy klaster obliczeniowy zbudowany zgodnie z zaproponowaną metodą ma moŝliwości równowaŝenia obciąŝeń poszczególnych procesorów. W artykule opisano mechanizm dynamicznego przyrostowego konfigurowania klastra. Przedstawiono takŝe interfejs uŝytkownika pozwalający kontrolować i monitorować pracę klastra. Metoda moŝe być wykorzystana w dowolnej sieci lokalnej, kiedy potrzebne jest zwiększenie moŝliwości obliczeniowych. 1. WSTĘP Współczesne badania w wielu dziedzinach nauki i techniki wymagają duŝych mocy obliczeniowych. Obecnie uŝytkownicy wykorzystują zasoby zgromadzone w centrach obliczeniowych, takich jak Centrum Informatyczne TASK. Zasobami takimi są głównie superkomputery składające się z wielu procesorów i duŝej ilości pamięci oraz grupy komputerów osobistych połączonych szybkimi sieciami w klastry obliczeniowe. Obecnie największy klaster w Polsce, składający się z 128 dwuprocesorowych komputerów osobistych, znajduje się w Gdańsku. Pomimo ciągłej rozbudowy zasobów, centra obliczeniowe nie są w stanie obsłuŝyć na bieŝąco wszystkich uŝytkowników. Niektóre zadania mogą czekać nawet kilka tygodni zanim zostaną zrealizowane. Istnieją jednak liczne, nie wykorzystywane powszechnie zapasy mocy obliczeniowych w postaci komputerów osobistych w sieciach lokalnych firm i uczelni. Komputery takie zazwyczaj nie są uŝywane poza godzinami zajęć laboratoryjnych lub pracy w firmach. Jednym ze sposobów wykorzystania tej mocy jest połączenie komputerów w klaster obliczeniowy. Najprostszym sposobem na stworzenie takiego klastra jest wykorzystanie dystrybucji systemu Linux typu LiveCD. Wszystkie programy potrzebne do obliczeń rozproszonych oraz interfejs uŝytkownika dostarczane są na płycie CD-ROM i nie wymagają instalacji na dysku.

2 W artykule zostanie przedstawiony sposób działania klastrów zbudowanych za pomocą dystrybucji typu LiveCD, które będą nazywane klastrami LiveCD. Omówione zostaną zalety i wady rozwiązań tego typu. Pokazane będą przykłady moŝliwych zastosowań klastrów LiveCD. 2. ZASADA DZIAŁANIA KLASTRA LIVECD Klastrem (ang. cluster) nazywany jest system komputerowy składający się z połączonych komputerów, zwanych węzłami (ang. nodes). Węzły klastra powinny działać pod tym samym systemem operacyjnym [1,2]. Dla uŝytkownika klaster jest widoczny jako jedna maszyna. Ta kluczowa z punktu widzenia uŝytkownika funkcjonalność realizowana jest za pomocą specjalnych programów. Obecnie klastry dzielą się na dwie grupy pod względem sposobu realizowania wielozadaniowości i równoległego wykonywania programu. Jedną grupę stanowią rozwiązania oparte na mechanizmie zwanym Beowulf, które wymagają napisania aplikacji obliczeniowej z wykorzystaniem bibliotek do programowania równoległego i rozproszonego, takich jak PVM lub MPI. Druga grupa klastrów oparta jest o mechanizm Mosix. MoŜna na nich wykonywać aplikacje obliczeniowe nie uwzględniające rozproszenia, które jest realizowane za pomocą migracji procesów programu na róŝne węzły klastra. Obecnie najpopularniejszą implementacją tego mechanizmu jest projekt o nazwie OpenMosix [3]. Klastry LiveCD mogą być oparte zarówno o mechanizm Beowulf, jak i Mosix. Tworzenie klastrów za pomocą dystrybucji LiveCD nie wymaga Ŝadnej ingerencji w oprogramowanie zainstalowane na komputerach. System operacyjny oraz wszystkie aplikacje są uruchamiane bezpośrednio z płyty CD-ROM. Jedynie wyniki obliczeń są zapisywane na dysku twardym komputera. Proces budowania klastra typu LiveCD zostanie przedstawiony na przykładzie zastosowania dystrybucji klaster.cdlinux.pl, która została przygotowana na Wydziale Elektroniki, Telekomunikacji i Informatyki w ramach projektu cdlinux.pl [4]. Na rysunku 1 przedstawiono schematy uruchamiania klastra z wykorzystaniem dystrybucji klaster.cdlinux.pl. Rys. 1 Schemat uruchamiania klastra LiveCD

3 Uruchamianie pierwszego węzła klastra W pierwszym kroku naleŝy uruchomić dystrybucję klaster.cdlinux.pl na jednym wybranym komputerze. Uruchomienie dystrybucji odbywa się poprzez włoŝenie płyty CD- ROM do czytnika. System operacyjny jest ładowany do pamięci z tego nośnika. System sam wykryje cały zainstalowany sprzęt na komputerze i skonfiguruje go. Pod koniec procesu startowania zostaną uruchomione usługi mechanizmu OpenMosix. Dzięki nim jest moŝliwe wykonywanie zadań rozproszonych na wielu komputerach, które zostaną podłączone do klastra. Ostatnim krokiem jest wystartowanie szeregu usług, które umoŝliwią dołączenie pozostałych węzłów klastra. Usługami tymi są: serwer DHCP umoŝliwiający dynamiczne przydzielanie numerów IP w sieci wewnętrznej klastra, serwer TFTP udostępniający pozostałym węzłom klastra pliki potrzebne do wystartowania systemu operacyjnego, dzięki niemu nie jest konieczne uruchamianie systemu z płyty CD-ROM na kaŝdym węźle, serwer NFS słuŝący do wymiany danych pomiędzy węzłami klastra. Wraz z zakończeniem startu pierwszego węzła, klaster jest gotowy do działania. W przypadku, gdy nie zostanie podłączony Ŝaden inny węzeł system zachowuje się tak, jak zwykły komputer Dołączanie kolejnych węzłów Istnieje moŝliwość dołączania kolejnych węzłów do klastra. Komputery naleŝy uruchomić i w systemie BIOS wybrać opcję, aby system operacyjny został pobrany z sieci lokalnej (ang. network boot). Komputer będzie szukał w sieci lokalnej serwera DHCP, który będzie w stanie przekazać mu za pomocą protokołu TFTP jądro systemu operacyjnego. JeŜeli wcześniej w sieci lokalnej został uruchomiony komputer z dystrybucją klaster.cdlinux.pl, zostanie on znaleziony przez nowy komputer. Następnie serwer DHCP, uruchomiony na węźle dostępowym klastra, przydzieli unikalny w wewnętrznej sieci klastra numer IP. Kolejnym krokiem jest pobranie jądra systemu operacyjnego z serwera TFTP. Po jego załadowaniu zostanie przekopiowana poprzez protokół NFS reszta plików potrzebna do uruchomienia systemu operacyjnego. Ilość węzłów klastra, które mogą być dołączone do niego jest teoretycznie nieograniczona. W praktyce, po przekroczeniu pewnej ilości węzłów, zaleŝnej od rodzaju zadania, wydajność obliczeń zacznie spadać [5,6]. Po uruchomieniu komputera w opisany sposób zostaje on automatycznie zarejestrowany w klastrze. UŜytkownik nie musi wykonywać Ŝadnych dodatkowych operacji Kontrola obciąŝeń węzłów klastra W celu kontroli nad dołączonymi węzłami oraz ich obciąŝeniem moŝna wykorzystać program openmosixviewer, opracowany w ramach projektu OpenMosix. Program pokazuje aktualne wykorzystanie zarówno procesora jak i pamięci na kaŝdym z dołączonych węzłów. Za pomocą programu moŝna regulować priorytet obciąŝenia dla poszczególnych węzłów. Widok okna programu przedstawiono na rysunku 2.

4 Rys. 2 Okno programu openmosixviewer Na rysunku 2 moŝna zauwaŝyć, Ŝe klaster składa się z trzech węzłów jednoprocesorowych o unikalnych identyfikatorach i numerach IP. Interfejs pokazuje obciąŝenie kaŝdego z węzłów (ang. overall load), zuŝycie pamięci (ang. used memory). Za pomocą suwaka regulacji obciąŝenia (ang. load-balancing) moŝna prowadzić optymalizację obciąŝenia poszczególnych węzłów. 3. WYKONYWANIE ZADAŃ OBLICZENIOWYCH Zadania obliczeniowe powinny być uruchamiane z pierwszego węzła klastra, zwanego węzłem dostępowym. UŜytkownik uruchamiając zadanie nie musi wiedzieć, Ŝe jest ono wykonywane na klastrze. System sam zadba o to, Ŝeby procesy były rozpowszechniane pomiędzy róŝne węzły klastra. Sumaryczne wyniki uzyskane z poszczególnych węzłów zostaną przedstawione uŝytkownikowi w taki sposób, jakby pracował on na pojedynczej maszynie. W czasie wykonywania obliczeń równoległych istotne jest zapewnienie moŝliwości równomiernego obciąŝenia wszystkich dostępnych procesorów. Mechanizm ten zwiększa wydajność klastra. Mechanizm migracji procesów w ramach zbudowanego klastra.cdlinux.pl jest ilustrowany z wykorzystaniem programu openmosixviewer. Przykładowy chwilowy stan obciąŝenia komputerów, wraz z oznaczeniem procesów, jakie są aktualnie na nich wykonywane, przedstawiono na rysunku 3. Ikony z symbolem pingwina reprezentują poszczególne komputery wchodzące w skład klastra. Centralny komputer (na rysunku oznaczony numerem 17280) jest węzłem dostępowym. Symbole kwadratów przy kaŝdym komputerze oznaczają procesy, jakie są na nich wykonywane. Migracja procesów pomiędzy węzłami odbywa się automatycznie i jest kontrolowana przez węzeł dostępowy. UŜytkownik moŝe równieŝ ręcznie wymusić migrację procesu na wybraną maszynę poprzez przeciągnięcie odpowiedniego kwadratu reprezentującego proces do innego komputera w klastrze.

5 Rys. 3 Openmosixviewer migracja wątków 4. ZALETY I WADY KLASTRÓW LIVECD Zastosowanie dystrybucji systemu Linux typu LiveCD jest najprostszym sposobem budowania klastrów. Klaster taki moŝna zbudować z dowolnej ilości maszyn połączonych siecią lokalną. W czasie, gdy laboratoria komputerowe nie są wykorzystywane w ramach planowanych zajęć, moŝna je wykorzystać do przeprowadzenia obliczeń. Największą zaletą rozwiązań tego typu jest fakt, Ŝe nie jest konieczne dokonywanie Ŝadnych zmian w oprogramowaniu, zainstalowanym na poszczególnych komputerach. Nie jest równieŝ istotny system operacyjny, jaki jest na nich zainstalowany. Wszystkie programy oraz dane są przechowywane na płycie CD-ROM lub w pamięci RAM. Jedynie wyniki moŝna zapisać na dysku twardym. Głównym zastosowaniem klastrów LiveCD są obliczenia, które nie wymagają duŝych zasobów dyskowych, a poszczególne procesy nie wymieniają duŝej ilości danych pomiędzy sobą. Przykładami takich obliczeń są projekty wizualizacyjne wykorzystujące grafikę trójwymiarową oraz przetwarzające plików dźwiękowe i video. Są dwie główne wady klastrów typu LiveCD. Pierwszą jest brak dedykowanych sieci komputerowych. Większość sieci lokalnych działa w technologii Fast Ethernet, która oferuje przepustowość rzędu 100Mbit/s. Jest to zdecydowanie za mało dla obliczeń, które przekazują duŝe ilości danych pomiędzy węzłami klastra. Współczesne klastry wykorzystują przynajmniej sieci Giga Ethernet (o przepustowości 1Gbit/s), a coraz częściej są wykorzystywane specjalne, dedykowane rozwiązania, takich jak Myrinet, które oferują znacznie mniejsze opóźnienia przesyłania danych. Drugą wadą jest brak przestrzeni dyskowej. Część aplikacji obliczeniowych przetwarza dane o objętości kilku, a nawet kilkunastu gigabajtów. W biurowych

6 i laboratoryjnych sieciach lokalnych takie przestrzenie dyskowe są często nieosiągalne. W takim przypadku zawsze istnieje jednak moŝliwość dołączenia macierzy dyskowej lub podłączenia się do zdalnego systemu plików. 5. WNIOSKI KOŃCOWE Klastry typu LiveCD są dobrym rozwiązaniem dla uŝytkowników, którzy potrzebują znacznych mocy obliczeniowych i mają dostęp do komputerów w sieciach lokalnych, takich jak np. laboratoria komputerowe. Dzięki tego typu dystrybucjom systemu Linux moŝna w szybki sposób zbudować klaster i przeprowadzić na nim obliczenia. Rozwiązania takie w przyszłości powinny dalej się dynamicznie rozwijać. 6. BIBLIOGRAFIA 1. Silberschatz A., Galvin P. B.: Podstawy systemów operacyjnych, WNT, Tanenbaum A.: Rozproszone systemy operacyjne, PWN, Warszawa, Kaczmarek J., Wróbel M.: Obszary zastosowań dystrybucji cdlinux.pl, Zeszyty Naukowe WETI PG, Technologie Informacyjne, nr 3, 2004, str Wilkinson B., Allen M.: Parallel Programming, Prentice Hall, Bourke T.: Wyrównywanie obciąŝenia serwerów. O Reilly, Warszawa, UTILIZATION OF LIVECD LINUX DISTRIBUTION IN COMPUTABLE CLUSTER BUILDING Article describes a method of cluster building, which is a good way to utilize computer power accumulated in local networks. The method allows to use operating system stored on read-only storage. Multiprocessor computable cluster based on this method allows to make load balancing on every processor. This article describes mechanism of cluster s dynamic configuration. User interface to control and monitor cluster performance was also described. The method can be used in every local network.
