1 ZESPÓŁ SZKÓŁ NR 9 IM. ROMUALDA TRAUGUTTA W KOSZALINIE Projekt lokalnej sieci komputerowej zapewniającej dostęp do Internetu. autorzy: mgr inŝ. Tomasz Pukiewicz mgr inŝ. Rafał Traczyk - 1 -

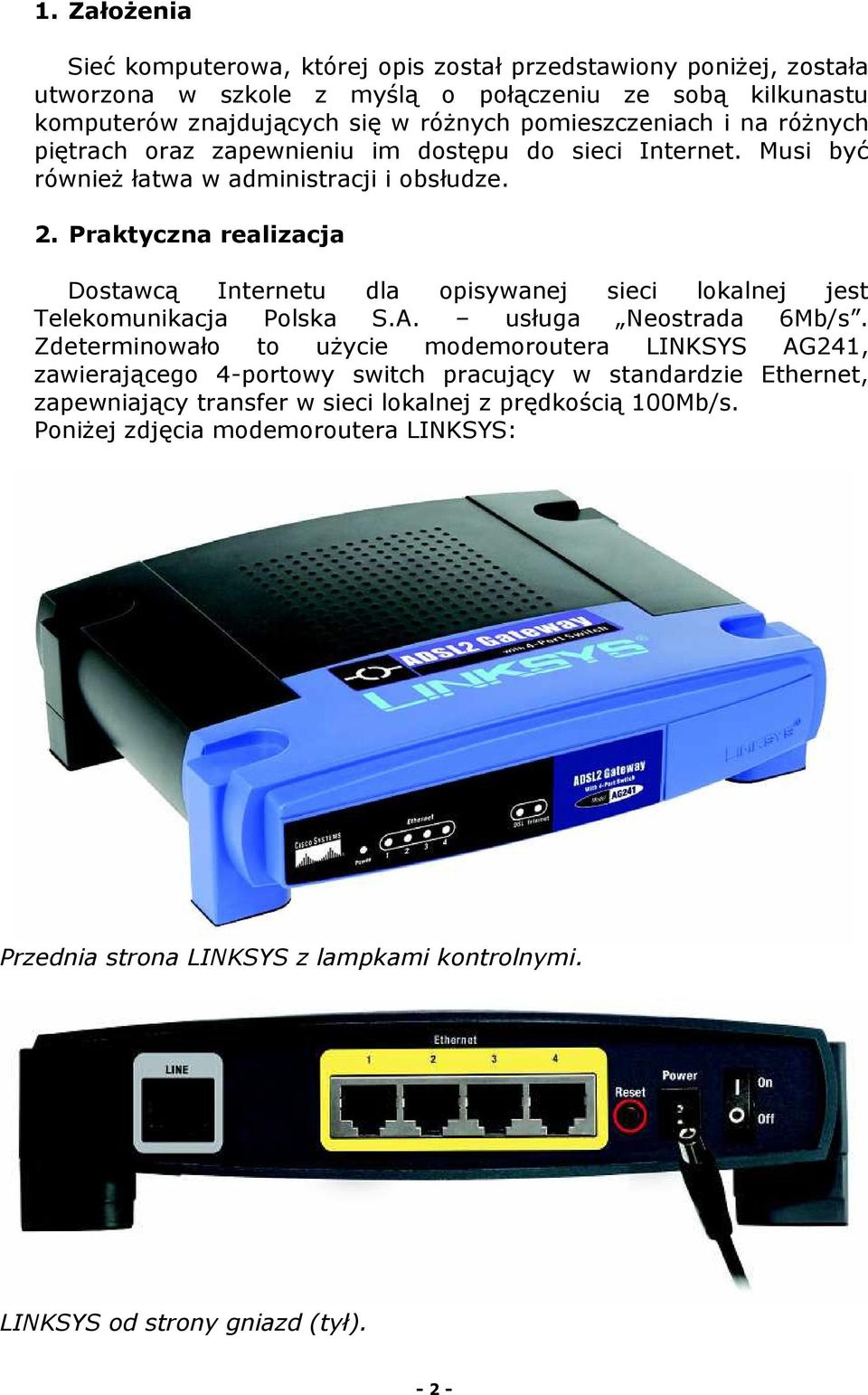

2 1. ZałoŜenia Sieć komputerowa, której opis został przedstawiony poniŝej, została utworzona w szkole z myślą o połączeniu ze sobą kilkunastu komputerów znajdujących się w róŝnych pomieszczeniach i na róŝnych piętrach oraz zapewnieniu im dostępu do sieci Internet. Musi być równieŝ łatwa w administracji i obsłudze. 2. Praktyczna realizacja Dostawcą Internetu dla opisywanej sieci lokalnej jest Telekomunikacja Polska S.A. usługa Neostrada 6Mb/s. Zdeterminowało to uŝycie modemoroutera LINKSYS AG241, zawierającego 4-portowy switch pracujący w standardzie Ethernet, zapewniający transfer w sieci lokalnej z prędkością 100Mb/s. PoniŜej zdjęcia modemoroutera LINKSYS: Przednia strona LINKSYS z lampkami kontrolnymi. LINKSYS od strony gniazd (tył)

Praktyczna realizacja Dostawcą Internetu dla opisywanej sieci lokalnej jest Telekomunikacja Polska S.A. usługa Neostrada 6Mb/s.

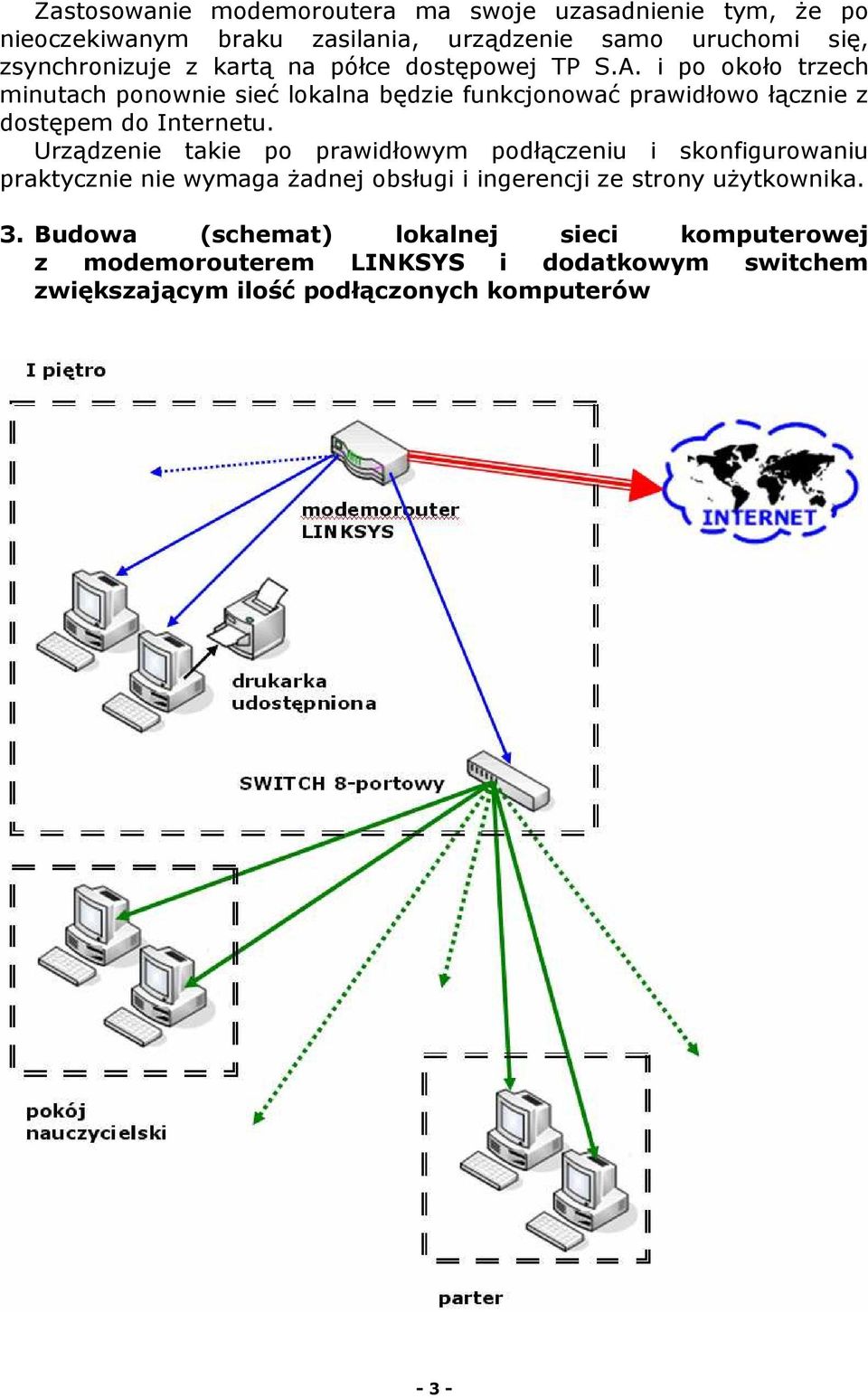

3 Zastosowanie modemoroutera ma swoje uzasadnienie tym, Ŝe po nieoczekiwanym braku zasilania, urządzenie samo uruchomi się, zsynchronizuje z kartą na półce dostępowej TP S.A. i po około trzech minutach ponownie sieć lokalna będzie funkcjonować prawidłowo łącznie z dostępem do Internetu. Urządzenie takie po prawidłowym podłączeniu i skonfigurowaniu praktycznie nie wymaga Ŝadnej obsługi i ingerencji ze strony uŝytkownika. 3. Budowa (schemat) lokalnej sieci komputerowej z modemorouterem LINKSYS i dodatkowym switchem zwiększającym ilość podłączonych komputerów - 3 -

i po około trzech minutach ponownie sieć lokalna będzie funkcjonować prawidłowo łącznie z dostępem do Internetu.

4 4. Konfiguracja modemoroutera i komputerów Opis sieci lokalnej zaczynamy od modemoroutera, który podpinamy bezpośrednio do linii telefonicznej z aktywną usługą Neostrada 6Mb/s. Następnie do modemoroutera podłączamy 3 komputery stojące w tym samym pomieszczeniu co LINKSYS a do czwartego gniazda podłączamy dodatkowy 8-portowy switch (ramka I piętro ) do którego moŝemy podłączyć komputery z innych pomieszczeń i kondygnacji. Jako medium transmisyjne wykorzystujemy przewód UTP, czyli skrętkę nie ekranowaną o połączeniu prostym (zgodnym) zakończoną z obydwu stron wtykami RJ-45. Konfiguracja modemoroutera polega na wejściu w panel administracyjny z poziomu przeglądarki internetowej poprzez wpisanie w pole adresu numeru IP LINKSYSa Modemorouter skonfigurowaliśmy tak aby adresy IP komputerom pracującym w naszej sieci lokalnej przydzielał dynamicznie, poprzez własny serwer DHCP, co znacznie ułatwia podłączanie kolejnych komputerów do sieci i zapewnia brak konfliktów tych samych numerów IP. Omawiana sieć jest klasy C. Na LINKSYSie ustawiliśmy moŝliwość podłączenia 22 komputerów i zakres IP dla nich przydzielany dynamicznie od do , maska sieci to Do pól serwerów DNS wpisane zostały numery IP zalecane przez TP S.A i Ilustracja z określonym stałym IP LINKSYSa oraz opcjami serwera DHCP z ustawioną przykładową opcją umoŝliwiającą podłączenie 191 komputerów jako uŝytkowników sieci. Opisywany LINSYS posiada oprócz funkcji serwera DHCP m.in. wbudowanego firewalla oraz funkcje translacji adresów (NAT). Funkcje NAT i firewalla włączyliśmy (poza opcją blokowania ciasteczek, poniewaŝ niektóre portale są niedostępne przy zablokowanych cookies na firewallu)

podłączyć komputery z innych pomieszczeń i kondygnacji.

5 NaleŜało jeszcze wpisać poprawną enkapsulację dla Neostrady, czyli parametry VPI=0 oraz VCI=35 oraz login i hasło dostępu do usługi. Panel z opcjami konfiguracyjnymi dostęp do Neostrady. Okno konfiguracyjne opcji firewalla. LINKSYS oferuje dodatkowo uaktywnienie opcji tzw. logów - automatycznego ich generowania przez modemorouter w przypadku np. prób nieautoryzowanego dostępu do naszej sieci z zewnątrz. MoŜna równieŝ przeczytać ich treść poprzez przeglądarkę internetową - po wpisaniu do niej odpowiedniego adresu IP. W naszej sieci włączyliśmy tę opcję a numer IP logów ustawiliśmy na Sposób konfiguracji komputerów w takiej sieci lokalnej jest bardzo prosty i ogranicza się jedynie do zaznaczenia dwóch kropek w panelu konfiguracji adresów IP według sposobu pokazanego na następnej stronie opracowania: - 5 -

prób nieautoryzowanego dostępu do naszej sieci z zewnątrz. MoŜna równieŝ przeczytać ich treść poprzez przeglądarkę internetową - po wpisaniu do niej odpowiedniego adresu IP.

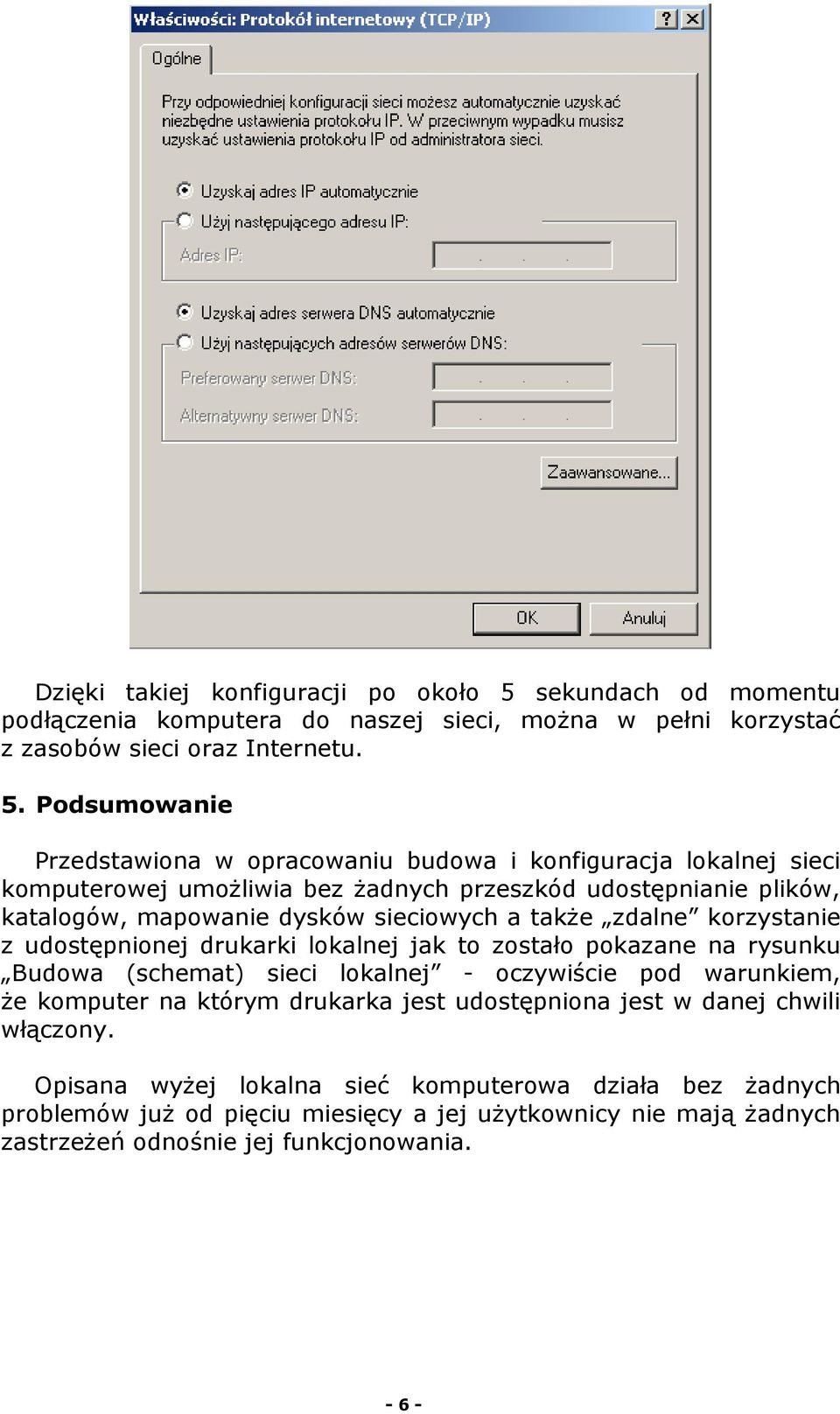

6 Dzięki takiej konfiguracji po około 5 sekundach od momentu podłączenia komputera do naszej sieci, moŝna w pełni korzystać z zasobów sieci oraz Internetu. 5. Podsumowanie Przedstawiona w opracowaniu budowa i konfiguracja lokalnej sieci komputerowej umoŝliwia bez Ŝadnych przeszkód udostępnianie plików, katalogów, mapowanie dysków sieciowych a takŝe zdalne korzystanie z udostępnionej drukarki lokalnej jak to zostało pokazane na rysunku Budowa (schemat) sieci lokalnej - oczywiście pod warunkiem, Ŝe komputer na którym drukarka jest udostępniona jest w danej chwili włączony. Opisana wyŝej lokalna sieć komputerowa działa bez Ŝadnych problemów juŝ od pięciu miesięcy a jej uŝytkownicy nie mają Ŝadnych zastrzeŝeń odnośnie jej funkcjonowania

Podsumowanie Przedstawiona w opracowaniu budowa i konfiguracja lokalnej sieci komputerowej umoŝliwia bez Ŝadnych przeszkód udostępnianie plików, katalogów, mapowanie dysków sieciowych a
