Multimetr cyfrowy MAS-345. Instrukcja instalacji i obsługi oprogramowania DMM VIEW Ver 2.0

Transkrypt

1 Multimetr cyfrowy MAS-345 Instrukcja instalacji i obsługi oprogramowania DMM VIEW Ver 2.0 Do urządzenia MAS-345 została dołączona płyta CD zawierająca oprogramowanie DMM VIEW 2.0, dzięki któremu moŝliwa jest komunikacja urządzenia z komputerem PC poprzez łącze szeregowe (RS-232). Aplikacja DMM VIEW umoŝliwia prezentację wyników pomiarów w postaci wykresu, tabeli, a takŝe wydruk oraz zapis danych do pliku. A. Instalacja programu 1. Po umieszczeniu płyty w napędzie CD/DVD rozpocznie się automatycznie proces instalacji oprogramowania (jeŝeli proces instalacji nie rozpocznie się automatycznie, naleŝy uruchomić plik Setup.exe bezpośrednio z płyty CD). Na ekranie pojawi się okno: 2. Po wybraniu przycisku Next, w kolejnym oknie naleŝy wpisać nazwę uŝytkownika oraz nazwę organizacji, która korzysta z oprogramowania: 3. Po wybraniu przycisku Next, w kolejnym oknie moŝna określić folder, w którym zostanie zainstalowana aplikacja (domyślnie: C:\Program Files\MASTECH\DMMVIEW): 1

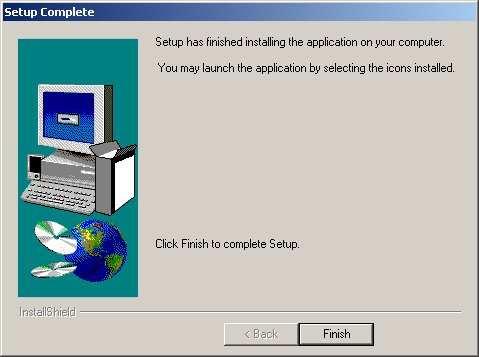

2 4. MoŜliwa jest zmiana katalogu Menu Start, w którym znajdzie się skrót do programu. Po zatwierdzeniu wszystkich kroków przyciskiem Next i pomyślnie zakończonej instalacji wyświetlone zostanie okno: 5. Proces instalacji naleŝy zakończyć wybierając przycisk Finish. Oprogramowanie jest teraz gotowe do pracy. B. Uruchomienie aplikacji 1. W celu nawiązania komunikacji multimetru z komputerem PC, naleŝy połączyć oba urządzenia za pomocą dołączonego do zestawu przewodu RS-232, a następnie uruchomić miernik. 2. Następnie naleŝy uruchomić aplikację DMM VIEW na komputerze PC. W tym celu moŝna skorzystać ze skrótu: Menu Start Programy DMM_VIEW Mas_View (jeŝeli w procesie instalacji pozostawiono domyślne ustawienia) lub wpisać w linii komend ścieŝkę dostępu do programu (np. C:\Program Files\MASTECH\DMMVIEW\Mas_View.exe). 3. Opis elementów okna głównego programu: 2

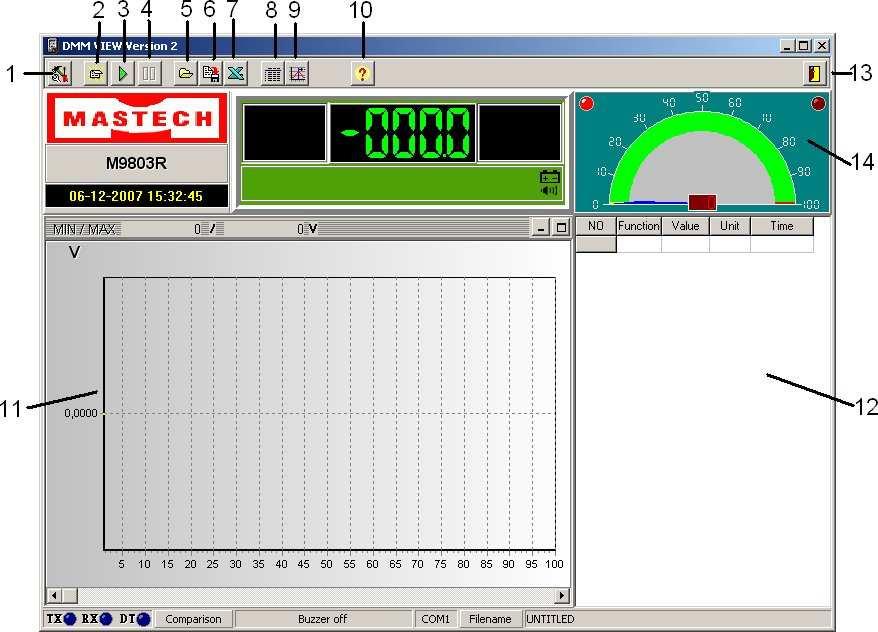

3 1) Przycisk Configuration okno ustawień programu, 2) Przycisk Clear data zerowanie zebranych danych, 3) Przycisk Start rozpoczęcie (wznowienie) zbierania danych, 4) Przycisk Stop przerwa w zbieraniu danych, 5) Przycisk Load otwarcie pliku z wcześniej zapisanymi danymi, 6) Przycisk Save zapis zebranych danych do pliku, 7) Przycisk Save as Excel eksport zebranych danych do pliku *.csv, 8) Przycisk Print data sheet wydruk tabeli z danymi, 9) Przycisk Print graph wydruk wykresu, 10) Przycisk Help pomoc w języku angielskim, 11) Obszar kreślenia wykresu, 12) Tabela danych, 13) Przycisk Exit program wyjście z programu, 14) Wskaźnik procentowy aktualnej wartości w stosunku do wartości maksymalnej. C. Ustawienia Przed przystąpieniem do pomiarów, naleŝy nacisnąć przycisk (1) otwierający okno ustawień i zdefiniować parametry analiz (Configuration). W obszarze (a) okna naleŝy wybrać port COM komputera, do którego podłączony jest multimetr oraz odpowiedni model urządzenia. W przypadku MAS-345 jest to opcja MAS-34x. UWAGA JeŜeli występują problemy z komunikacją komputera PC z urządzeniem lub dane nie są poprawnie odczytywane, w pierwszej kolejności naleŝy sprawdzić ustawienia portu i wybrany model urządzenia! Kolejne ustawienia dotyczyć będą samego zbierania danych i prezentacji wyników. W obszarze (b) moŝna wybrać, czy dane mają być zbierane do chwili wciśnięcia przycisku Stop (4) opcja Repetitive, czy teŝ ma zostać zebrana określona liczba próbek opcja Count. W obszarze (c) moŝna zdefiniować częstotliwość zbierania danych (od 1 do 3600 sekund dla opcji 3

4 Manual ). Ustawienia automatyczne (opcja Auto ) umoŝliwią zbieranie danych co 1 sekundę. W obszarze (d) moŝna ustawić granice, których przekroczenie sygnalizowane będzie sygnałem dźwiękowym (reguły określające wystąpienie sygnalizacji moŝna ustawić w obszarze (e) okna). W obszarze (f) ustawić moŝna jednostkę temperatury (stopnie Celsjusza lub Farenheita) W obszarze (g) ustawić moŝna parametry wykresu zakres osi Y, moŝliwość wyświetlenia siatki ( X-Grid, Y-Grid ) oraz kolor wykresu. D. Zbieranie i analiza danych 1. Po naciśnięciu przycisku Start (3) rozpoczyna się proces zbierania danych. UWAGA JeŜeli po uruchomieniu procesu zbierania danych wyświetlone zostanie powyŝsze okno, naleŝy przyciskiem R-H na panelu miernika zwiększyć zakres pomiarowy. 2. Wyniki pomiarowe uzyskane z multimetry będą prezentowane graficznie w obszarze wykresu (11), oraz numerycznie w tabeli (12). 3. Proces zbierania danych zakończy się po wciśnięciu przycisku Stop (4) lub jeśli zostanie osiągnięta maksymalna liczba danych pomiarowych określona w obszarze (b) okna ustawień. 4

5 4. Na powyŝszym rysunku przedstawiono wynik pomiarów temperatury dla 92 próbek. Zbieranie próbek zatrzymano ręcznie, a oś Y wykresu ograniczono w ustawieniach do zakresu (20,40). 5. Istnieje moŝliwość zapisu do pliku wyników pomiaru (przycisk (6)). Plik moŝna będzie w przyszłości otworzyć (przycisk (5)) za pomocą programu DMM VIEW. Przycisk (7) umoŝliwia eksport danych do pliku *.csv (jest to format plików z polami rozdzielonymi przecinkami). Dane z takiego pliku moŝna zaimportować do bazy danych lub arkusza kalkulacyjnego. 6. Program umoŝliwia równieŝ wydruk uzyskanych danych w postaci raportu (przycisk (8)) lub wykresu (przycisk (9)). UWAGA Wydruk wykresu ograniczony jest do aktualnego widoku w oknie. śeby wydrukować wykres, który zawiera ponad 100 wyników pomiarów (nie mieszczący się na jednym ekranie), naleŝy przewinąć za pomocą suwaka wykres na zakres, który ma zostać wydrukowany i następnie wcisnąć przycisk (9). Po wciśnięciu przycisku (8) lub (9) wyświetlone zostanie okno podglądu wydruku: 5

6 Po wciśnięciu przycisku (1) dokument zostanie wydrukowany przy domyślnych ustawieniach drukarki. Korzystając z przycisku (2) moŝna zmienić drukarkę. Przycisk (3) zamyka okno podglądu wydruku. Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics dr/pp/
