1 KATEDRA ELEKTRYFIKACJI I AUTOMATYZACJI GÓRNICTWA LABORATORIUM TELEINFORMATYKI W GÓRNICTWIE Bezprzewodowa transmisja danych wg standardu realizacja z wykorzystaniem ruterów MIKROTIK (INSTRUKCJA LABORATORYJNA) Opracował dr inŝ. Kazimierz Miśkiewicz Gliwice, wrzesień 2012 r.

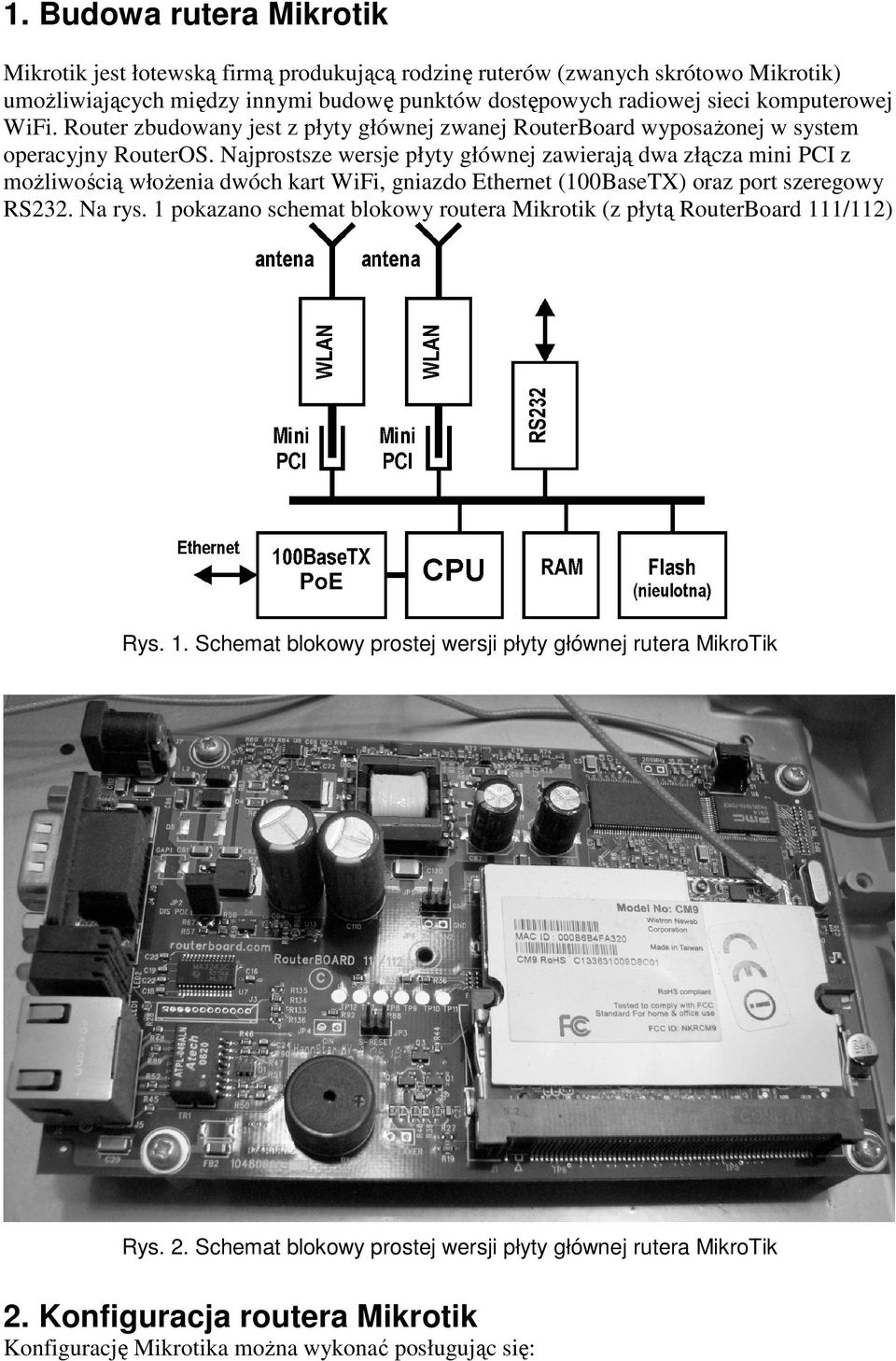

2 1. Budowa rutera Mikrotik Mikrotik jest łotewską firmą produkującą rodzinę ruterów (zwanych skrótowo Mikrotik) umoŝliwiających między innymi budowę punktów dostępowych radiowej sieci komputerowej WiFi. Router zbudowany jest z płyty głównej zwanej RouterBoard wyposaŝonej w system operacyjny RouterOS. Najprostsze wersje płyty głównej zawierają dwa złącza mini PCI z moŝliwością włoŝenia dwóch kart WiFi, gniazdo Ethernet (100BaseTX) oraz port szeregowy RS232. Na rys. 1 pokazano schemat blokowy routera Mikrotik (z płytą RouterBoard 111/112) Rys. 1. Schemat blokowy prostej wersji płyty głównej rutera MikroTik Rys. 2. Schemat blokowy prostej wersji płyty głównej rutera MikroTik 2. Konfiguracja routera Mikrotik Konfigurację Mikrotika moŝna wykonać posługując się:

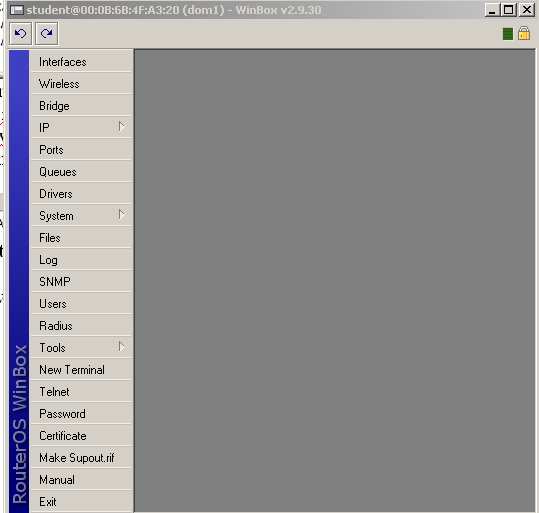

3 Portem RS232 z prawidłowo ustawionymi parametrami Portem Ethernet uŝywając Loadera WinBox. Dla dostępu przez port szeregowy naleŝy podłączyć do rutera kabel szeregowy (nul modem) i nakomputerze uruchomić hyperteminal z parametrami (115000, 8, N, 1) WinBox jest darmowym oprogramowaniem dostępnym w Internecie. Po uruchomieniu Loadera WinBox zostanie otwarte okno jak na rys, 2 Rys. 3. Okno Loadera WinBox NaleŜy nacisknąć przycisk i wtedy pokaŝe się w odzielnym oknie lista dostępnych Mikrotików z podaniem adresów MAC, IP i nazw (rys. 3). NaleŜy ustawić właściwy login oraz hasło (password). Dla studentów: Login: student Password student Po wybraniu właściwego Mikrotika naleŝy uruchomić przycisk Connect. Rys. 4. Lista dostępnych Mikrotików UkaŜe się wtedy główne okno konfiguracji (rys. 5.) Konfigurację rutera moŝna wykonywać dwojako: Korzystając z interfejsu graficznego: Korzystając z terminala tekstowego (po wciśnięciu klawisza New Terminal)

4 Rys. 5. Główne okno konfiguracji rutera z interfejsem graficznym Po uruchomieniu przycisku New Terminal pokaŝe się okno terminala tekstowego (rys. 6) Rys. 6. Okno terminala tekstowego dla obsługi rutera W oknie terminala tekstowego moŝna wpisywać polecenia dla konfiguracji rutera Mikrotik. Klawisz? wywołuje help.

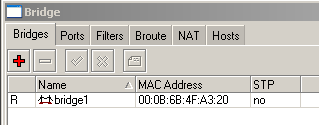

5 Naciśnięcie przycisku Interface List wywołuje okno interfejsów (rys. 7) Rys. 7. Okno interfejsów W oknie interfejsów pokazują się interfejsy rutera takie jak port Ethernet, porty radiowych kart sieciowych (wlan1, wlan2), a takŝe most (bridge) łączący wymienione elementy. W zakładce wireless uruchamiane jest wielozakłądkowe okno konfiguracji karty radiowej (po przez okno wireless table) Rys. 8. Najistotniejsza jest zakładka wireless (rys. 8)

6 Rys. 8. Okno zakładki konfiguracji karty radiowej

7

8 WDS wireless distribution systems tworzenie bezprzewodowych mostów 2.1. Tryby pracy ruterów Mikrotik Station modes: Station podstawowy tryb pracy interfejsu pozwalający na wyszukanie i podłączenie do innych punktów dostępowych stadion-wds 1 podobnie jak stadion, tylko tworzone jest połączenie WDS z odpowiednio skonfigurowanym punktem dostępowym. Wykorzystanie tego trybu nie uwzględnia konfiguracji grupy wds. AP modes: ap-bridge podstawowy tryb pracy punktu dostępowego bridge podobnie jak ap-bridge, ogranicza jednak liczbę podłączonych klientów do jednego. wds-slave podobnie jak ap-bridge, tylko wyszukuje punkty dostępowe rozgłaszające takie samo ssid i zestawia z mini połaczenie WDS. JeŜeli połączenie nie moŝe zostać zestawione, albo zostanie przerwania procedura jest ponawiana. JeŜeli paramet dfs-mode został ustawiony na radar-detect, punkt dostępowy z ustawioną opcją hide-ssid nie zostanie wykryty Special modes: alignment-only Przestawia interfejs w tryb ciągłej transmisji, który jest wykorzystywany do zestrojenia anten. nstreme-dual-slave pozwala na wykorzystanie interfejsu w konfiguracji nstreme-dual. KaŜde urządzenie wykorzystuje 2 anteny i dwie karty radiowe co daje tryb transmisji full duplex (jak na rysunku) 1 Wireless distribution system

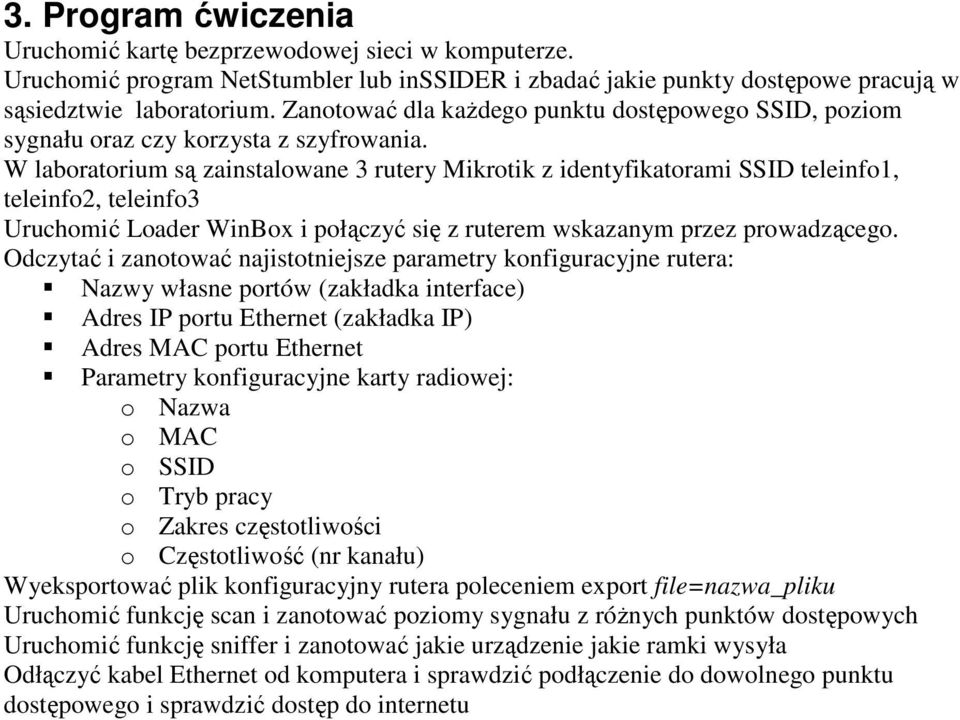

9 3. Program ćwiczenia Uruchomić kartę bezprzewodowej sieci w komputerze. Uruchomić program NetStumbler lub inssider i zbadać jakie punkty dostępowe pracują w sąsiedztwie laboratorium. Zanotować dla kaŝdego punktu dostępowego SSID, poziom sygnału oraz czy korzysta z szyfrowania. W laboratorium są zainstalowane 3 rutery Mikrotik z identyfikatorami SSID teleinfo1, teleinfo2, teleinfo3 Uruchomić Loader WinBox i połączyć się z ruterem wskazanym przez prowadzącego. Odczytać i zanotować najistotniejsze parametry konfiguracyjne rutera: Nazwy własne portów (zakładka interface) Adres IP portu Ethernet (zakładka IP) Adres MAC portu Ethernet Parametry konfiguracyjne karty radiowej: o Nazwa o MAC o SSID o Tryb pracy o Zakres częstotliwości o Częstotliwość (nr kanału) Wyeksportować plik konfiguracyjny rutera poleceniem export file=nazwa_pliku Uruchomić funkcję scan i zanotować poziomy sygnału z róŝnych punktów dostępowych Uruchomić funkcję sniffer i zanotować jakie urządzenie jakie ramki wysyła Odłączyć kabel Ethernet od komputera i sprawdzić podłączenie do dowolnego punktu dostępowego i sprawdzić dostęp do internetu
