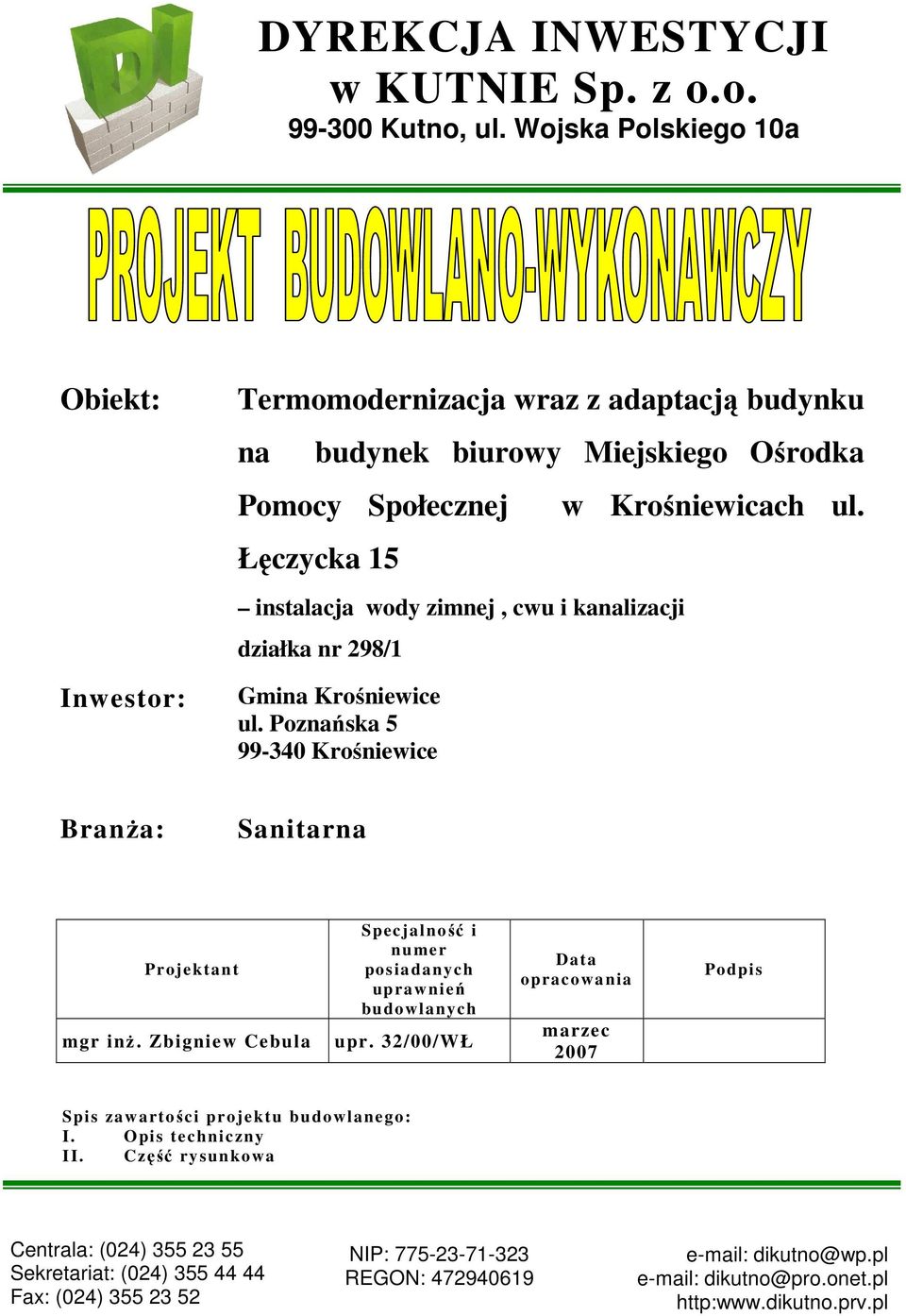

1 DYREKCJA INWESTYCJI w KUTNIE Sp. z o.o Kutno, ul. Wojska Polskiego 10a Obiekt: Inwestor: Termomodernizacja wraz z adaptacją budynku na budynek biurowy Miejskiego Ośrodka Pomocy Społecznej Łęczycka 15 instalacja wody zimnej, cwu i kanalizacji działka nr 298/1 Gmina Krośniewice ul. Poznańska Krośniewice w Krośniewicach ul. BranŜa: Sanitarna Projektant mgr inŝ. Zbigniew Cebula Specjalność i numer posiadanych uprawnień budowlanych upr. 32/00/WŁ Data opracowania marzec 2007 Podpis Spis zawartości projektu budowlanego: I. Opis techniczny II. Część rysunkowa Centrala: (024) Sekretariat: (024) Fax: (024) NIP: REGON: dikutno@wp.pl dikutno@pro.onet.pl

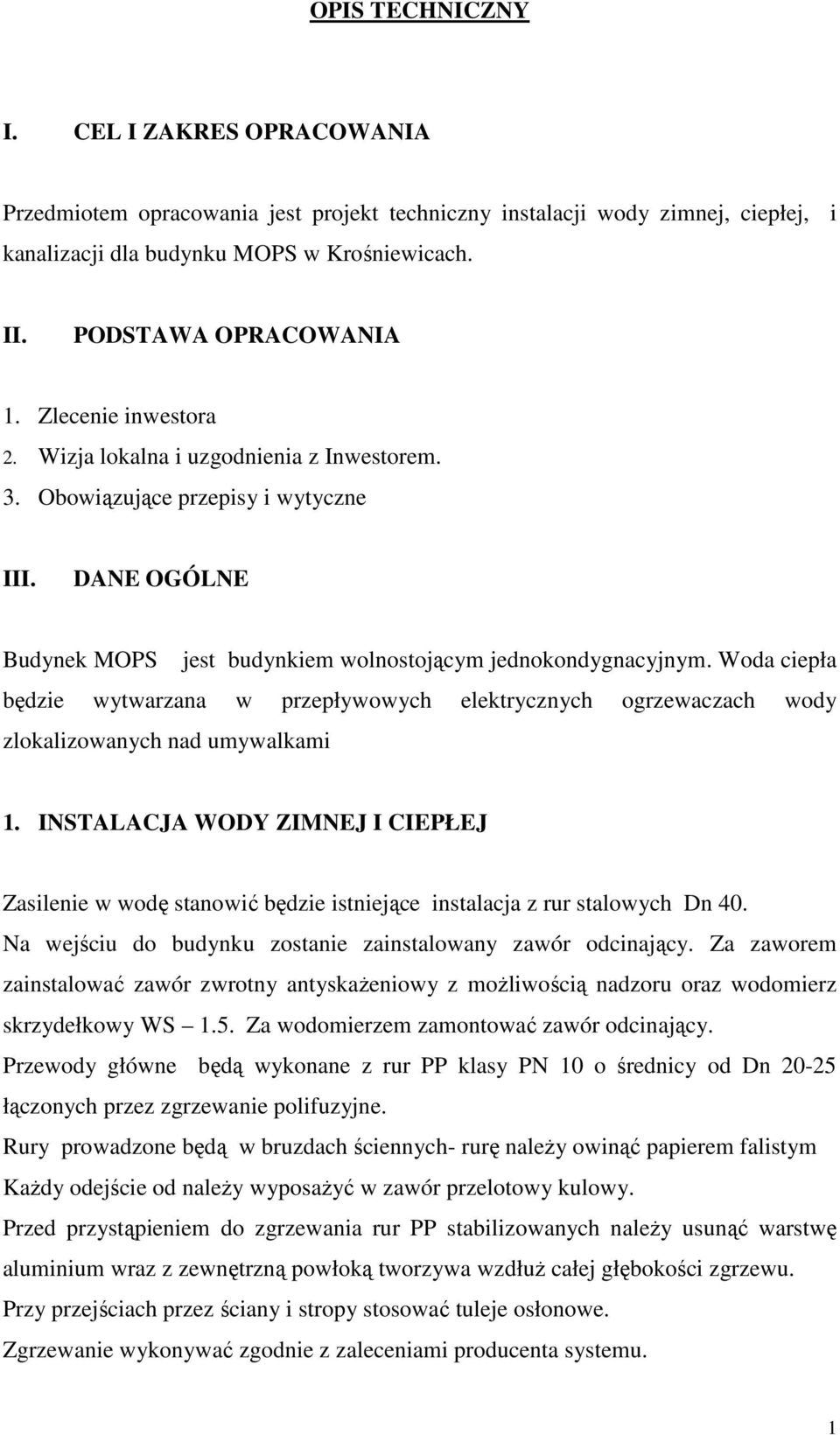

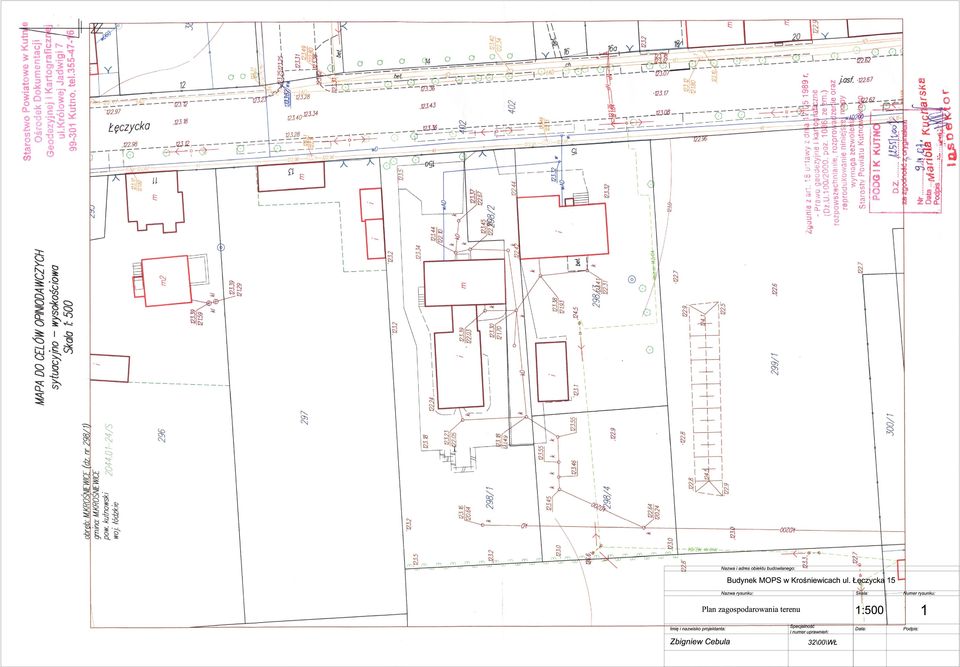

2 OPIS TECHNICZNY I. CEL I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt techniczny instalacji wody zimnej, ciepłej, i kanalizacji dla budynku MOPS w Krośniewicach. II. PODSTAWA OPRACOWANIA 1. Zlecenie inwestora 2. Wizja lokalna i uzgodnienia z Inwestorem. 3. Obowiązujące przepisy i wytyczne III. DANE OGÓLNE Budynek MOPS jest budynkiem wolnostojącym jednokondygnacyjnym. Woda ciepła będzie wytwarzana w przepływowych elektrycznych ogrzewaczach wody zlokalizowanych nad umywalkami 1. INSTALACJA WODY ZIMNEJ I CIEPŁEJ Zasilenie w wodę stanowić będzie istniejące instalacja z rur stalowych Dn 40. Na wejściu do budynku zostanie zainstalowany zawór odcinający. Za zaworem zainstalować zawór zwrotny antyskaŝeniowy z moŝliwością nadzoru oraz wodomierz skrzydełkowy WS 1.5. Za wodomierzem zamontować zawór odcinający. Przewody główne będą wykonane z rur PP klasy PN 10 o średnicy od Dn łączonych przez zgrzewanie polifuzyjne. Rury prowadzone będą w bruzdach ściennych- rurę naleŝy owinąć papierem falistym KaŜdy odejście od naleŝy wyposaŝyć w zawór przelotowy kulowy. Przed przystąpieniem do zgrzewania rur PP stabilizowanych naleŝy usunąć warstwę aluminium wraz z zewnętrzną powłoką tworzywa wzdłuŝ całej głębokości zgrzewu. Przy przejściach przez ściany i stropy stosować tuleje osłonowe. Zgrzewanie wykonywać zgodnie z zaleceniami producenta systemu. 1

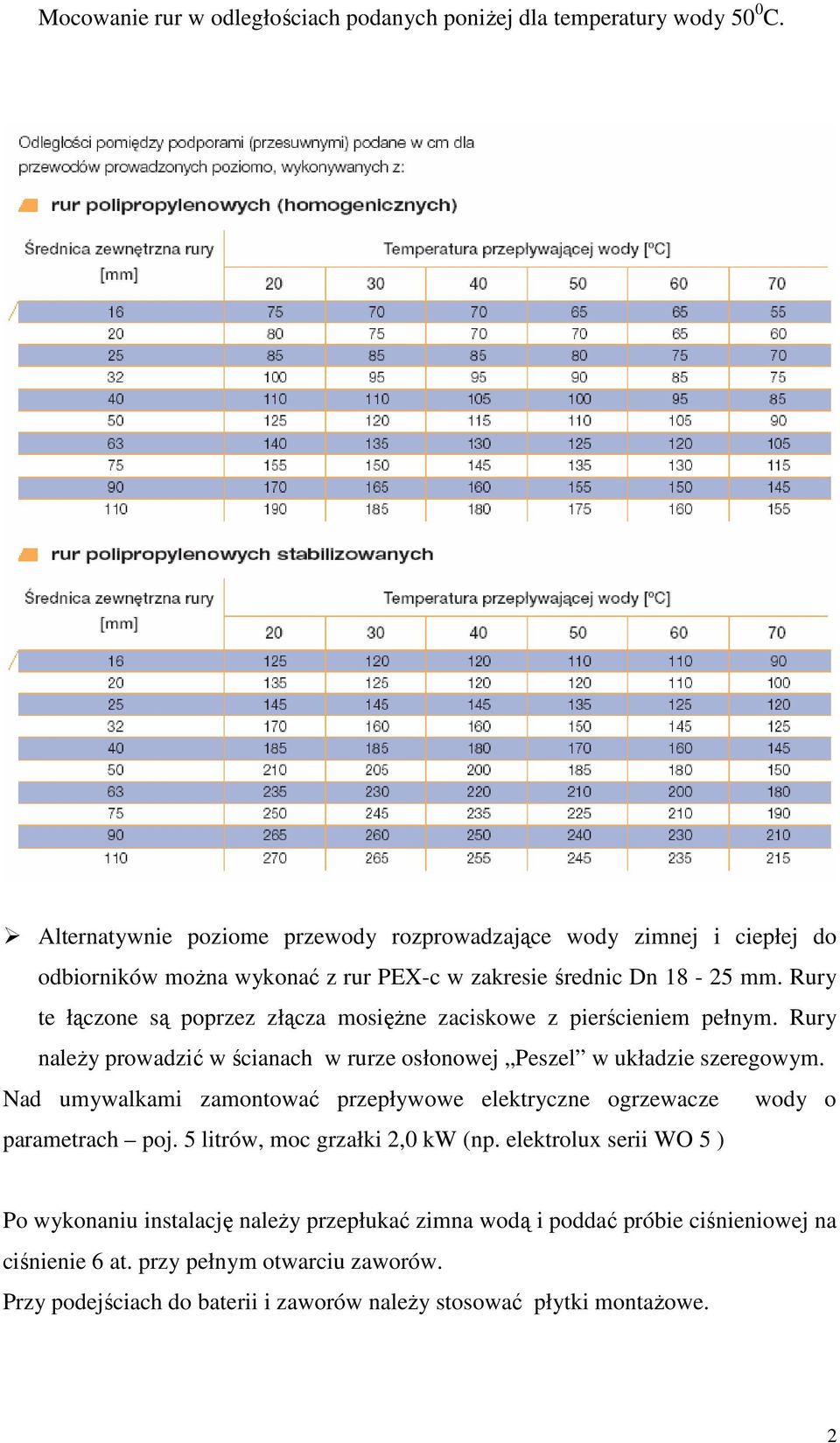

3 Mocowanie rur w odległościach podanych poniŝej dla temperatury wody 50 0 C. Alternatywnie poziome przewody rozprowadzające wody zimnej i ciepłej do odbiorników moŝna wykonać z rur PEX-c w zakresie średnic Dn mm. Rury te łączone są poprzez złącza mosięŝne zaciskowe z pierścieniem pełnym. Rury naleŝy prowadzić w ścianach w rurze osłonowej Peszel w układzie szeregowym. Nad umywalkami zamontować przepływowe elektryczne ogrzewacze wody o parametrach poj. 5 litrów, moc grzałki 2,0 kw (np. elektrolux serii WO 5 ) Po wykonaniu instalację naleŝy przepłukać zimna wodą i poddać próbie ciśnieniowej na ciśnienie 6 at. przy pełnym otwarciu zaworów. Przy podejściach do baterii i zaworów naleŝy stosować płytki montaŝowe. 2

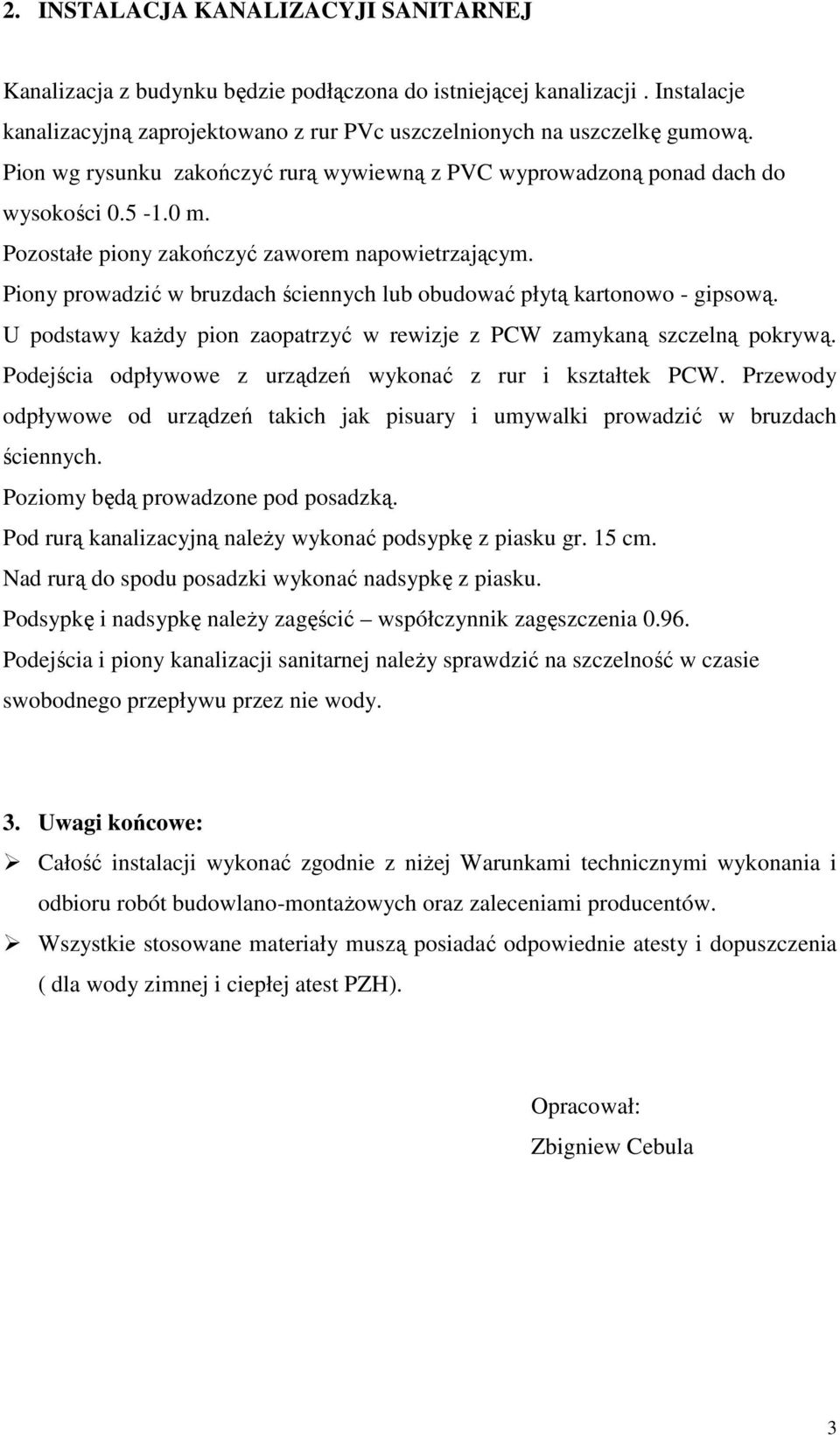

4 2. INSTALACJA KANALIZACYJI SANITARNEJ Kanalizacja z budynku będzie podłączona do istniejącej kanalizacji. Instalacje kanalizacyjną zaprojektowano z rur PVc uszczelnionych na uszczelkę gumową. Pion wg rysunku zakończyć rurą wywiewną z PVC wyprowadzoną ponad dach do wysokości m. Pozostałe piony zakończyć zaworem napowietrzającym. Piony prowadzić w bruzdach ściennych lub obudować płytą kartonowo - gipsową. U podstawy kaŝdy pion zaopatrzyć w rewizje z PCW zamykaną szczelną pokrywą. Podejścia odpływowe z urządzeń wykonać z rur i kształtek PCW. Przewody odpływowe od urządzeń takich jak pisuary i umywalki prowadzić w bruzdach ściennych. Poziomy będą prowadzone pod posadzką. Pod rurą kanalizacyjną naleŝy wykonać podsypkę z piasku gr. 15 cm. Nad rurą do spodu posadzki wykonać nadsypkę z piasku. Podsypkę i nadsypkę naleŝy zagęścić współczynnik zagęszczenia Podejścia i piony kanalizacji sanitarnej naleŝy sprawdzić na szczelność w czasie swobodnego przepływu przez nie wody. 3. Uwagi końcowe: Całość instalacji wykonać zgodnie z niŝej Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych oraz zaleceniami producentów. Wszystkie stosowane materiały muszą posiadać odpowiednie atesty i dopuszczenia ( dla wody zimnej i ciepłej atest PZH). Opracował: Zbigniew Cebula 3

5 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZE WZGLĘDU NA SPECYFIKĘ PROJEKTOWANEGO OBIEKTU BUDOWLANEGO 1. PODSTAWA WYKONANIA OPRACOWANIA a) -Ustawa Prawo budowlane - zmiana ustawy" z dnia (Dz. U. Nr 129 póz. 1439). b) Rozporządzenia Ministra Infrastruktury z dnia w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. c) -Przepisy bhp branŝowe. d) -Warunki techniczne i odbioru robót budowlanych i instalacyjnych. 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia w związku ze specyfiką projektowanego obiektu budowlanego, która stanowi wytyczną do opracowania przez kierownika budowy, przed rozpoczęciem robót, planu bezpieczeństwa i ochrony zdrowia uwzględniającą specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych /póz. l a- pkt. 8/. 3. Wykaz specyficznych rodzajów robót budowlanych mających wystąpić na budowach wg wykazu Ustawy i ocena moŝliwości ich wystąpienia. 1) Prace, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości - wysokość obiektów do 12 m nie występują 2) Prace przy prowadzeniu, których występują działania substancji chemicznych lub czynników biologicznych zagraŝających bezpieczeństwu i zdrowiu ludzi - nie występują. 3) Prace stwarzające zagroŝenie promieniowaniem jonizującym - nie występują. 4) Prace prowadzone w pobliŝu linii wysokiego napięcia lub czynnych linii komunikacyjnych nie występują 5) Prace stwarzające ryzyko utonięcia pracowników nie występują. 6) Prace prowadzone w studniach, pod ziemią i w tunelach 7) Prace wykonywane przez kierujących pojazdami zasilanymi z linii napowietrznych - nie występują. 8) Prace wykonywane w kesonach, z atmosferą wytwarzaną ze spręŝonego powietrza - nie występują. 9) Prace wymagające uŝycia materiałów wybuchowych - nie występują. 10) Prace prowadzone przy montaŝu i demontaŝu cięŝkich elementów prefabrykowanych nie występują 4. Zakres przepisów bhp mających zastosowanie przy robotach budowlano-instalacyjnych na projektowanej budowie. a. Na projektowanej budowie naleŝy stosować się do przepisów związanych z obsługą urządzeń budowlanych takich jak: - elektronarzędzia, - spawanie gazowe i łukiem elektrycznym, - betoniarki do 250 l, - zagęszczarki - agregaty prądotwórcze - maszyny do obróbki stali /szlifierki, giętarki, noŝyce/,

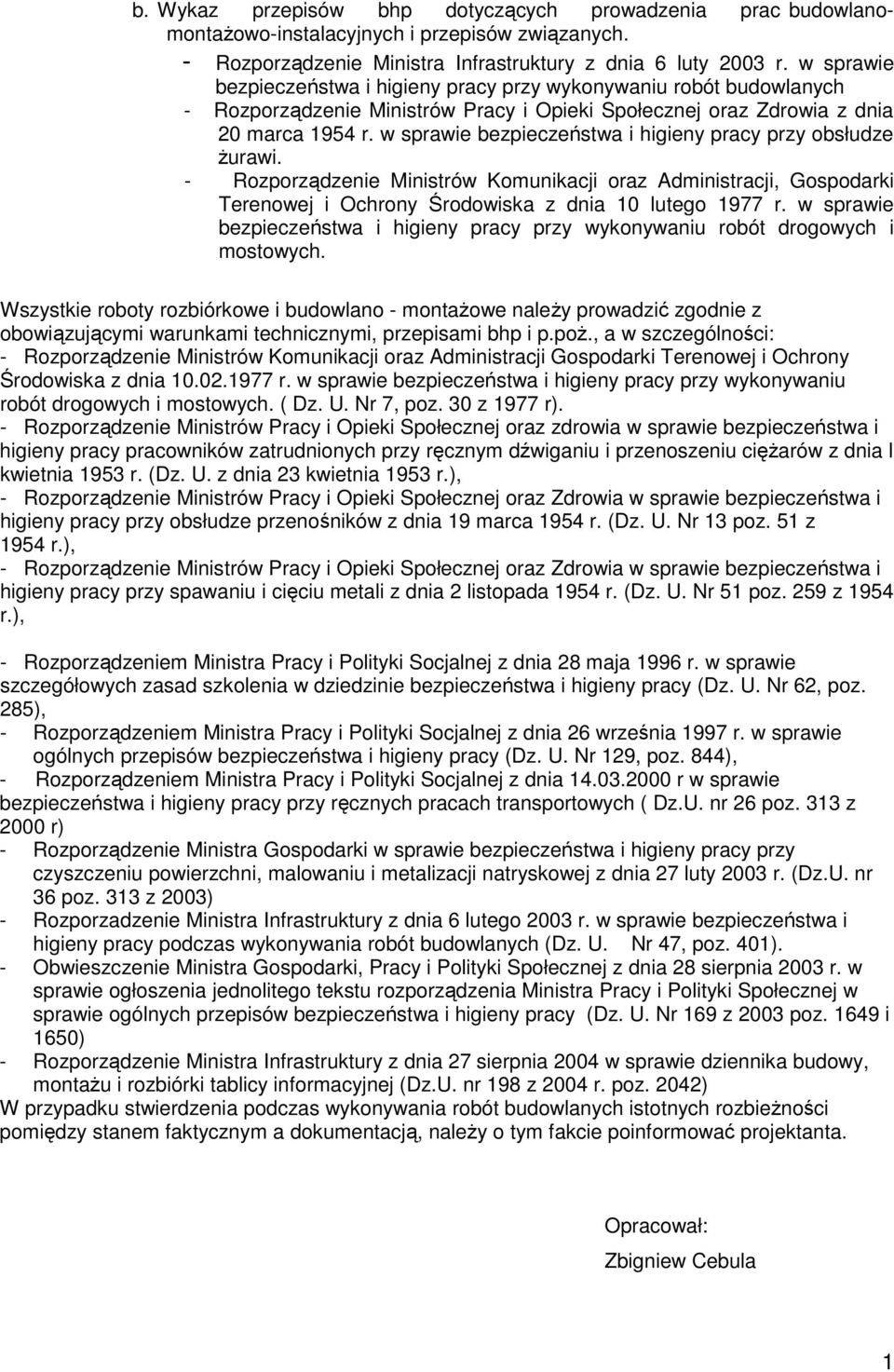

6 b. Wykaz przepisów bhp dotyczących prowadzenia prac budowlanomontaŝowo-instalacyjnych i przepisów związanych. - Rozporządzenie Ministra Infrastruktury z dnia 6 luty 2003 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 20 marca 1954 r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze Ŝurawi. - Rozporządzenie Ministrów Komunikacji oraz Administracji, Gospodarki Terenowej i Ochrony Środowiska z dnia 10 lutego 1977 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót drogowych i mostowych. Wszystkie roboty rozbiórkowe i budowlano - montaŝowe naleŝy prowadzić zgodnie z obowiązującymi warunkami technicznymi, przepisami bhp i p.poŝ., a w szczególności: - Rozporządzenie Ministrów Komunikacji oraz Administracji Gospodarki Terenowej i Ochrony Środowiska z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót drogowych i mostowych. ( Dz. U. Nr 7, poz. 30 z 1977 r). - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz zdrowia w sprawie bezpieczeństwa i higieny pracy pracowników zatrudnionych przy ręcznym dźwiganiu i przenoszeniu cięŝarów z dnia l kwietnia 1953 r. (Dz. U. z dnia 23 kwietnia 1953 r.), - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia w sprawie bezpieczeństwa i higieny pracy przy obsłudze przenośników z dnia 19 marca 1954 r. (Dz. U. Nr 13 poz. 51 z 1954 r.), - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia w sprawie bezpieczeństwa i higieny pracy przy spawaniu i cięciu metali z dnia 2 listopada 1954 r. (Dz. U. Nr 51 poz. 259 z 1954 r.), - Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. Nr 62, poz. 285), - Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, poz. 844), - Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia r w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych ( Dz.U. nr 26 poz. 313 z 2000 r) - Rozporządzenie Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy przy czyszczeniu powierzchni, malowaniu i metalizacji natryskowej z dnia 27 luty 2003 r. (Dz.U. nr 36 poz. 313 z 2003) - Rozporzadzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). - Obwieszczenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 sierpnia 2003 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Społecznej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169 z 2003 poz i 1650) - Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2004 w sprawie dziennika budowy, montaŝu i rozbiórki tablicy informacyjnej (Dz.U. nr 198 z 2004 r. poz. 2042) W przypadku stwierdzenia podczas wykonywania robót budowlanych istotnych rozbieŝności pomiędzy stanem faktycznym a dokumentacją, naleŝy o tym fakcie poinformować projektanta. Opracował: Zbigniew Cebula 1
