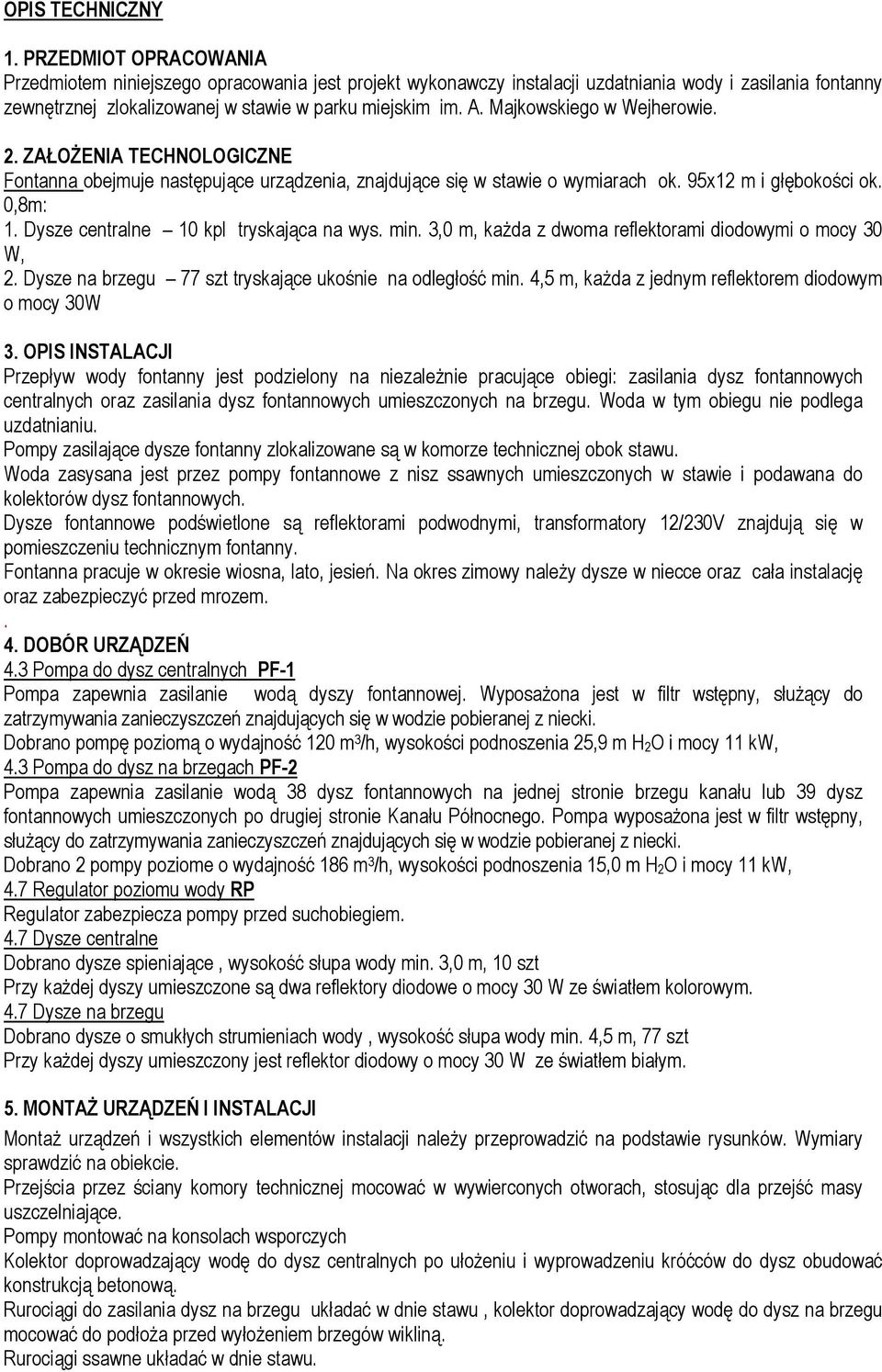

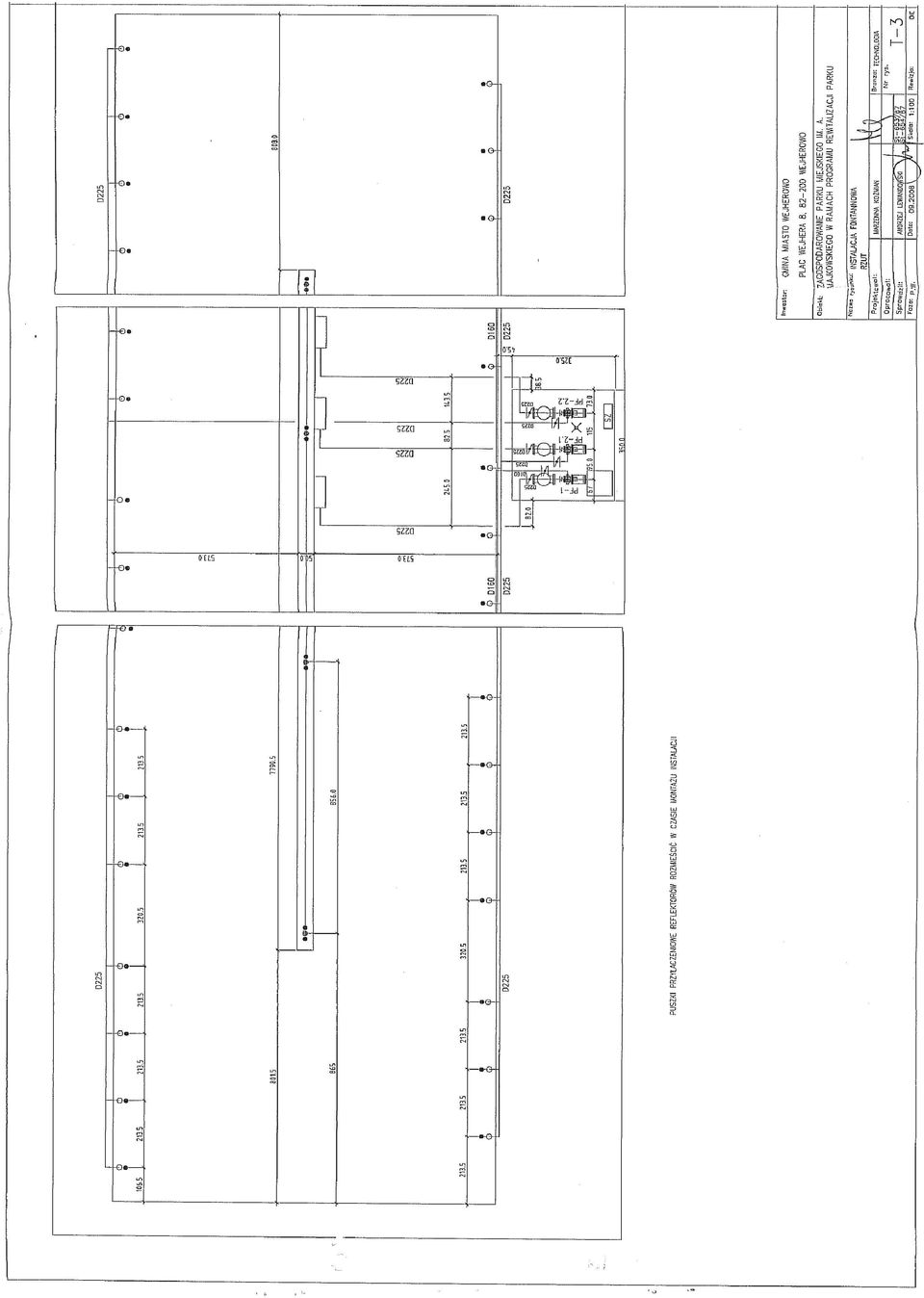

3 OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji uzdatniania wody i zasilania fontanny zewnętrznej zlokalizowanej w stawie w parku miejskim im. A. Majkowskiego w Wejherowie. 2. ZAŁOśENIA TECHNOLOGICZNE Fontanna obejmuje następujące urządzenia, znajdujące się w stawie o wymiarach ok. 95x12 m i głębokości ok. 0,8m: 1. Dysze centralne 10 kpl tryskająca na wys. min. 3,0 m, kaŝda z dwoma reflektorami diodowymi o mocy 30 W, 2. Dysze na brzegu 77 szt tryskające ukośnie na odległość min. 4,5 m, kaŝda z jednym reflektorem diodowym o mocy 30W 3. OPIS INSTALACJI Przepływ wody fontanny jest podzielony na niezaleŝnie pracujące obiegi: zasilania dysz fontannowych centralnych oraz zasilania dysz fontannowych umieszczonych na brzegu. Woda w tym obiegu nie podlega uzdatnianiu. Pompy zasilające dysze fontanny zlokalizowane są w komorze technicznej obok stawu. Woda zasysana jest przez pompy fontannowe z nisz ssawnych umieszczonych w stawie i podawana do kolektorów dysz fontannowych. Dysze fontannowe podświetlone są reflektorami podwodnymi, transformatory 12/230V znajdują się w pomieszczeniu technicznym fontanny. Fontanna pracuje w okresie wiosna, lato, jesień. Na okres zimowy naleŝy dysze w niecce oraz cała instalację oraz zabezpieczyć przed mrozem.. 4. DOBÓR URZĄDZEŃ 4.3 Pompa do dysz centralnych PF-1 Pompa zapewnia zasilanie wodą dyszy fontannowej. WyposaŜona jest w filtr wstępny, słuŝący do zatrzymywania zanieczyszczeń znajdujących się w wodzie pobieranej z niecki. Dobrano pompę poziomą o wydajność 120 m 3 /h, wysokości podnoszenia 25,9 m H 2O i mocy 11 kw, 4.3 Pompa do dysz na brzegach PF-2 Pompa zapewnia zasilanie wodą 38 dysz fontannowych na jednej stronie brzegu kanału lub 39 dysz fontannowych umieszczonych po drugiej stronie Kanału Północnego. Pompa wyposaŝona jest w filtr wstępny, słuŝący do zatrzymywania zanieczyszczeń znajdujących się w wodzie pobieranej z niecki. Dobrano 2 pompy poziome o wydajność 186 m 3 /h, wysokości podnoszenia 15,0 m H 2O i mocy 11 kw, 4.7 Regulator poziomu wody RP Regulator zabezpiecza pompy przed suchobiegiem. 4.7 Dysze centralne Dobrano dysze spieniające, wysokość słupa wody min. 3,0 m, 10 szt Przy kaŝdej dyszy umieszczone są dwa reflektory diodowe o mocy 30 W ze światłem kolorowym. 4.7 Dysze na brzegu Dobrano dysze o smukłych strumieniach wody, wysokość słupa wody min. 4,5 m, 77 szt Przy kaŝdej dyszy umieszczony jest reflektor diodowy o mocy 30 W ze światłem białym. 5. MONTAś URZĄDZEŃ I INSTALACJI MontaŜ urządzeń i wszystkich elementów instalacji naleŝy przeprowadzić na podstawie rysunków. Wymiary sprawdzić na obiekcie. Przejścia przez ściany komory technicznej mocować w wywierconych otworach, stosując dla przejść masy uszczelniające. Pompy montować na konsolach wsporczych Kolektor doprowadzający wodę do dysz centralnych po ułoŝeniu i wyprowadzeniu króćców do dysz obudować konstrukcją betonową. Rurociągi do zasilania dysz na brzegu układać w dnie stawu, kolektor doprowadzający wodę do dysz na brzegu mocować do podłoŝa przed wyłoŝeniem brzegów wikliną. Rurociągi ssawne układać w dnie stawu.

4 Nisze ssawne mocować do konstrukcji betonowej, stanowiącej obudowę kolektora dysz centralnych. Nisze mocować min. 10 cm nad dnem stawu. MontaŜ i próby wodne instalacji przeprowadzić zgodnie z WTWiO producentów rur i kształtek z PVC oraz armatury. Rurociągi oraz mocowania tych elementów w niecce fontannowej wykonać z PVC PN16 lub stali kwasoodpornej. Zamocowania rurociągów wykonać w odległościach zgodnie z wytycznymi producenta rur PVC. 6. WYTYCZNE BRANśOWE 1. W komorze technicznej posadzkę pod urządzeniami wypoziomować, w pozostałej części wykonać spadek w kierunku kratki kanalizacji sanitarnej. 2. W komorze technicznej wykonać wentylację grawitacyjną 2 w/h. 3. Do szafy zasilająco-sterującej doprowadzić zasilanie wg tabeli poniŝej. 4. Pompy zabezpieczyć przed suchobiegiem. Zestawienie urządzeń zasilanych elektrycznie pom techniczne przy fontannie na placu Lp Urządzenie Moc nominalna Napięcie Moc całkowita Oznaczenie 1 Pompa do dysz centralnych 11,0 kw 400 V 11,0 kw PF-1 2 Pompa do dysz na brzegu 2x11,0 kw 400 V 22,0 kw PF-2.1 PF Reflektor podwodny diodowy 30W 20x0,030kW 12/230V 0,60 kw - 4 Reflektor podwodny diodowy 30W 77x0,030kW 12/230V 2,31 kw - Razem ~35,91 kw 7. ZESTAWIENIE URZĄDZEŃ Nr wg Charakterystyka techniczna Ilość schem. PF-1 Pompa do dysz centralnych 1 q=120 m 3 /h, H=25,9 mh2o N=11,0 kw 400 V Przyłącze DN80/65 Mat. Ŝeliwo/stal kwasoodp/brąz PF-2.1 Pompa pozioma do dysz na brzegu 2 PF-2.2 q=186 m 3 /h, H=15,3 mh2o N=11 kw 400 V DN100/80 mat. stal kwasoodp. SZ Szafa zasilająco-sterująca z kompletem kabli zasilających i sterujących 1 urządzeniami technologicznymi WS-1 Filtr wstępny q=120 m 3 /h, skuteczność filtracji 3mm, Dn150 1 WS-2.1 Filtr wstępny q=186m 3 /h, skuteczność filtracji 3 mm, DN150 2 Ws Dysza fontannowa centralna 10 wys. 3,5 m, ciś. 15,2 mh2o z łacznikiem 1 1/2 - Dysza fontannowa ma brzegu 77 wys.4, 6 m, ciś. 10,0 mh2o - Nisza ssawna 35x35x100 cm, z siatką o oczku 8 mm, z przyłączem D225 3 stal kwasoodporna - Reflektor diodowy podwodny 25W/12V/230V, światło kolorowe 20 - Reflektor podwodny halogenowy 35W/12V/230V z mocowaniem 77 bagnetowym, - Puszka elektryczna przyłączeniowa 2 brąz - Puszka elektryczna przyłączeniowa 6 brąz - Transformatory do reflektorów diodowych 1

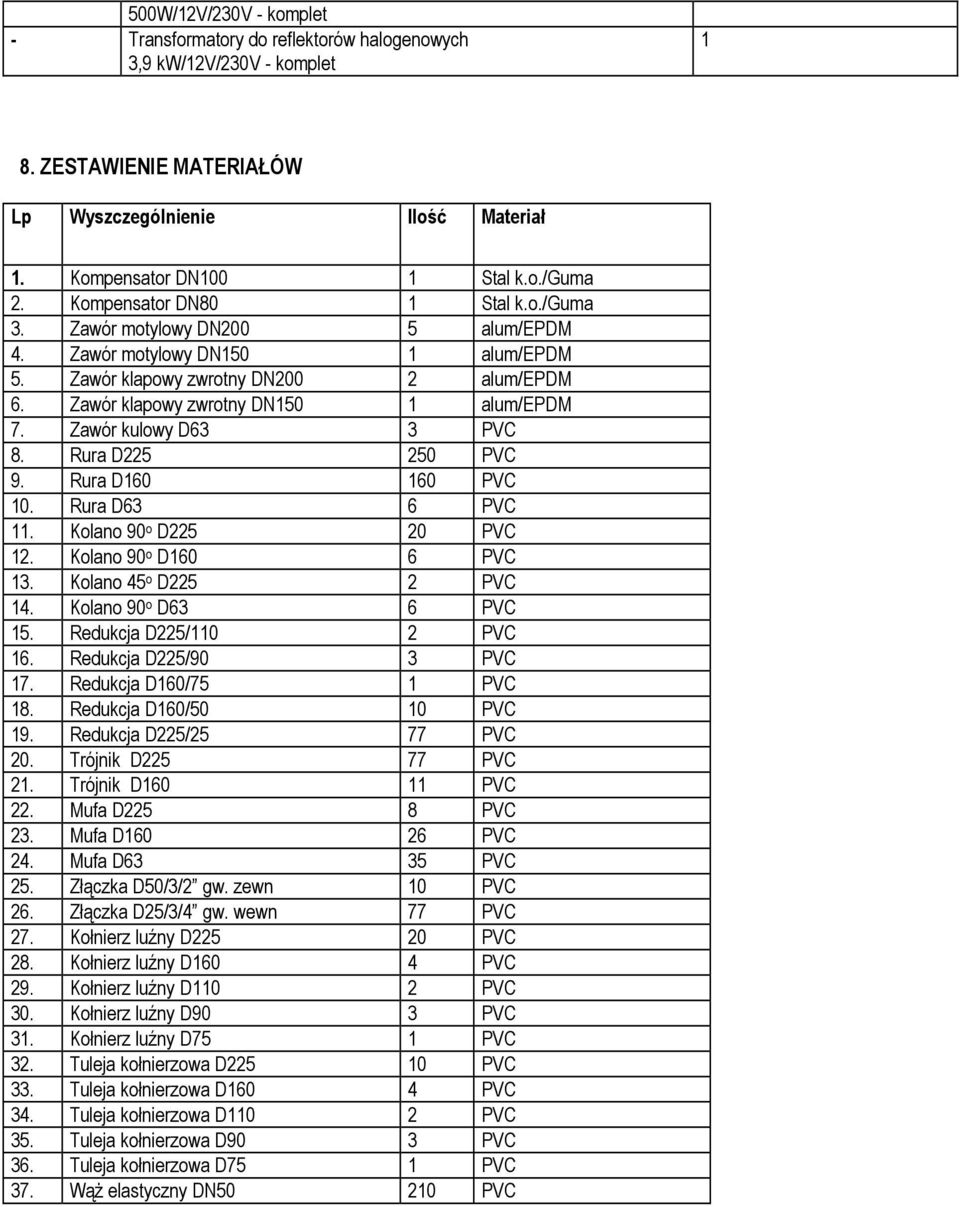

5 500W/12V/230V - komplet - Transformatory do reflektorów halogenowych 3,9 kw/12v/230v - komplet 1 8. ZESTAWIENIE MATERIAŁÓW Lp Wyszczególnienie Ilość Materiał 1. Kompensator DN100 1 Stal k.o./guma 2. Kompensator DN80 1 Stal k.o./guma 3. Zawór motylowy DN200 5 alum/epdm 4. Zawór motylowy DN150 1 alum/epdm 5. Zawór klapowy zwrotny DN200 2 alum/epdm 6. Zawór klapowy zwrotny DN150 1 alum/epdm 7. Zawór kulowy D63 3 PVC 8. Rura D PVC 9. Rura D PVC 10. Rura D63 6 PVC 11. Kolano 90 o D PVC 12. Kolano 90 o D160 6 PVC 13. Kolano 45 o D225 2 PVC 14. Kolano 90 o D63 6 PVC 15. Redukcja D225/110 2 PVC 16. Redukcja D225/90 3 PVC 17. Redukcja D160/75 1 PVC 18. Redukcja D160/50 10 PVC 19. Redukcja D225/25 77 PVC 20. Trójnik D PVC 21. Trójnik D PVC 22. Mufa D225 8 PVC 23. Mufa D PVC 24. Mufa D63 35 PVC 25. Złączka D50/3/2 gw. zewn 10 PVC 26. Złączka D25/3/4 gw. wewn 77 PVC 27. Kołnierz luźny D PVC 28. Kołnierz luźny D160 4 PVC 29. Kołnierz luźny D110 2 PVC 30. Kołnierz luźny D90 3 PVC 31. Kołnierz luźny D75 1 PVC 32. Tuleja kołnierzowa D PVC 33. Tuleja kołnierzowa D160 4 PVC 34. Tuleja kołnierzowa D110 2 PVC 35. Tuleja kołnierzowa D90 3 PVC 36. Tuleja kołnierzowa D75 1 PVC 37. WąŜ elastyczny DN PVC
