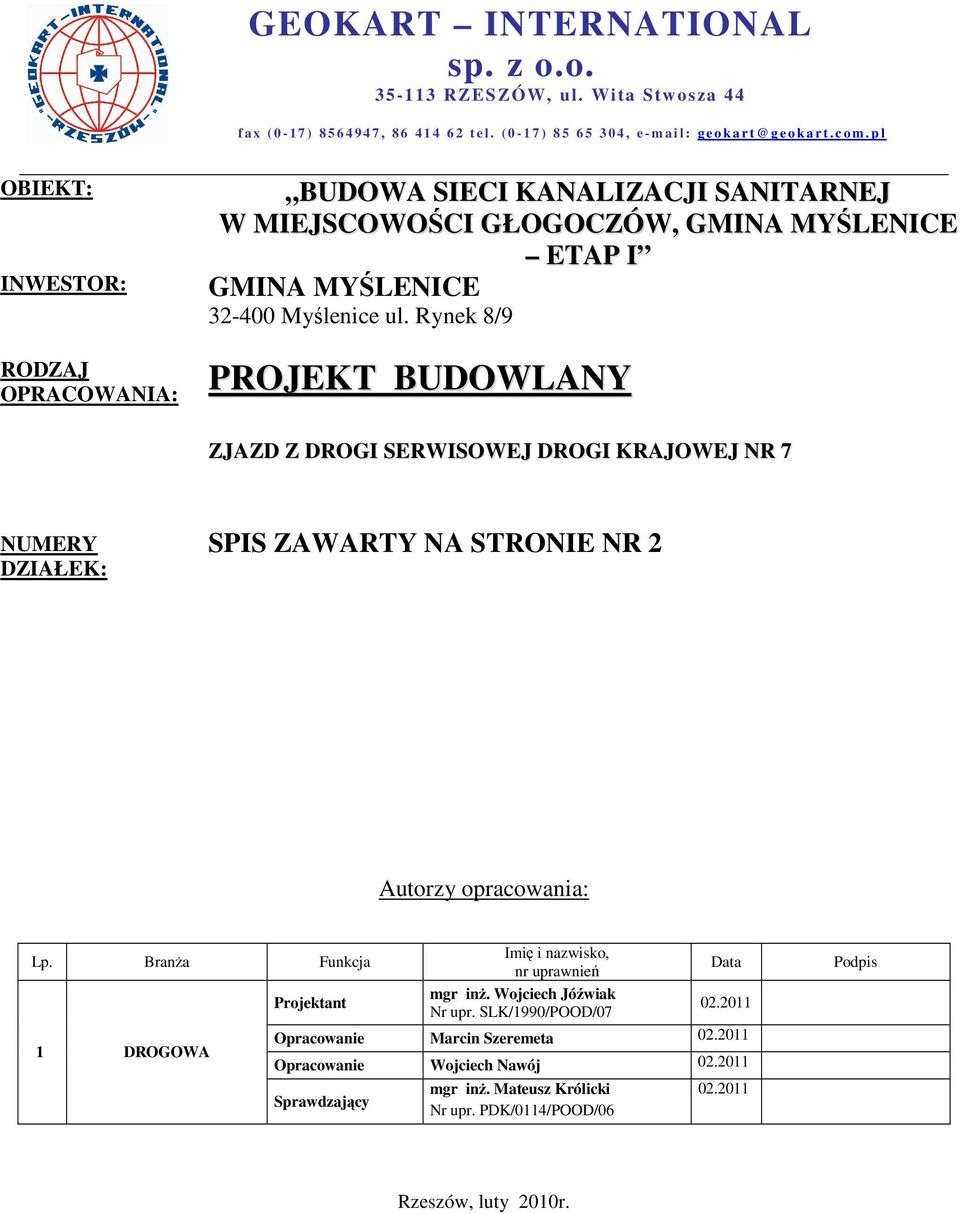

1 GEOKART INTERNATIONAL sp. z o.o RZESZÓW, ul. Wita Stw osza 44 f a x ( ) , t e l. ( ) , e - m a i l : g e o k a r g e o k a r t. c o m. p l OBIEKT: INWESTOR: RODZAJ OPRACOWANIA: BUDOWA SIECI KANALIZACJI SANITARNEJ W MIEJSCOWOŚCI GŁOGOCZÓW, GMINA MYŚLENICE ETAP I GMINA MYŚLENICE Myślenice ul. Rynek 8/9 PROJEKT BUDOWLANY ZJAZD Z DROGI SERWISOWEJ DROGI KRAJOWEJ NR 7 NUMERY DZIAŁEK: SPIS ZAWARTY NA STRONIE NR 2 Autorzy opracowania: Lp. Branża Funkcja 1 DROGOWA Projektant Imię i nazwisko, nr uprawnień mgr inż. Wojciech Jóźwiak Nr upr. SLK/1990/POOD/07 Data Opracowanie Marcin Szeremeta Opracowanie Wojciech Nawój Sprawdzający mgr inż. Mateusz Królicki Nr upr. PDK/0114/POOD/ Podpis Rzeszów, luty 2010r.

2 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I BUDOWA SIECI KANALIZACJI SANITARNEJ W MIEJSCOWOŚCI GŁOGOCZÓW, GMINA MYŚLENICE ETAP I Branża drogowa PROJEKT BUDOWLANY zjazdu z drogi serwisowej DK nr 7 do przepompowni P5G: obręb Głogoczów na działkach o nr: 72/5, 1516/3 Inwestor: Gmina Myślenice, ul. Rynek 8/9, Myślenice SPIS TREŚCI: A./ B./ CZĘŚĆ OPISOWA CZĘŚĆ RYSUNKOWA Projekt Budowlany

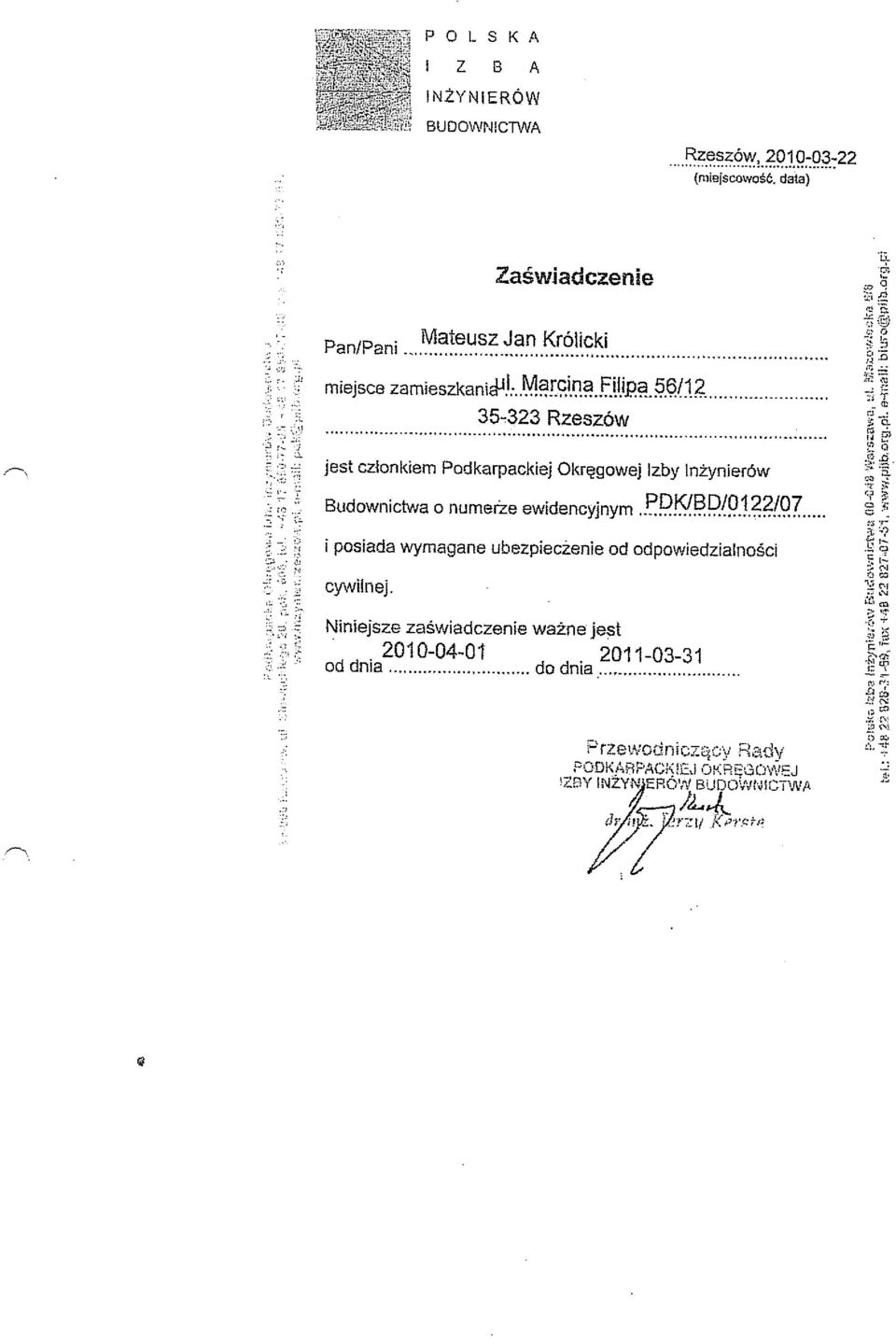

3 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I SPIS TREŚCI DO CZĘŚCI A. OPISOWEJ: A.1. OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO A.2. KSEROKOPIE UPRAWNIEŃ BUDOWLANYCH PROJEKTANTA I SPRAWDZAJĄCEGO WRAZ Z KSEROKOPIĄ PRZYNALEŻNOŚCI DO OKRĘGOWEJ IZBY INZYNIERÓW BUDOWNICTWA A.3. OPIS TECHNICZNY 1. Dane ogólne 1.1 Podstawa opracowania 1.2 Przedmiot opracowania 1.3 Cel i zakres opracowania 2 Przeznaczenie i program użytkowy obiektu budowlanego 2.1 Przeznaczenie obiektu 2.2 Program użytkowy obiektu 2.3 Charakterystyka istniejącego obiektu Opis stanu istniejącego otoczenia drogi do przepompowni P5G 2.4 Podstawowe parametry techniczne obiektu po budowie 3 Forma architektoniczna i funkcja obiektu budowlanego 3.1 Forma architektoniczna obiektu 3.2 Funkcja obiektu 3.3 Sposób dostosowania do krajobrazu i otaczającej zabudowy 4 Układ konstrukcyjny obiektu budowlanego 4.1 Kategoria i warunki geotechniczne posadowienia obiektu 4.2 Zabezpieczenie przed wpływami eksploatacji górniczej 4.3 Rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcji obiektu Uwagi ogólne Konstrukcja jezdni 5 Sposób zapewnienia warunków niezbędnych do korzystania przez osoby niepełnosprawne 6 Instalacje i urządzenia obce 7 Rozwiązania zasadniczych elementów drogi 7.1 Nawierzchnia Konstrukcja jezdni Projekt Budowlany

4 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I 7.2 Obiekty inżynierskie 8 Dane techniczne obiektu, charakteryzujące wpływ na środowisko, zdrowie ludzi i obiekty sąsiednie 9 Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych 10 Warunki ochrony przeciwpożarowej 11 Dowiązanie wysokościowe 12 Wymagane rozbiórki 13 Oznakowanie i organizacja robót 13.1 Uwagi ogólne 13.2 Proponowania kolejność wykonania robót 14 Uwagi końcowe 15 Opinie, decyzje, pozwolenia INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWAI OCHRONY ZDROWIA Projekt Budowlany

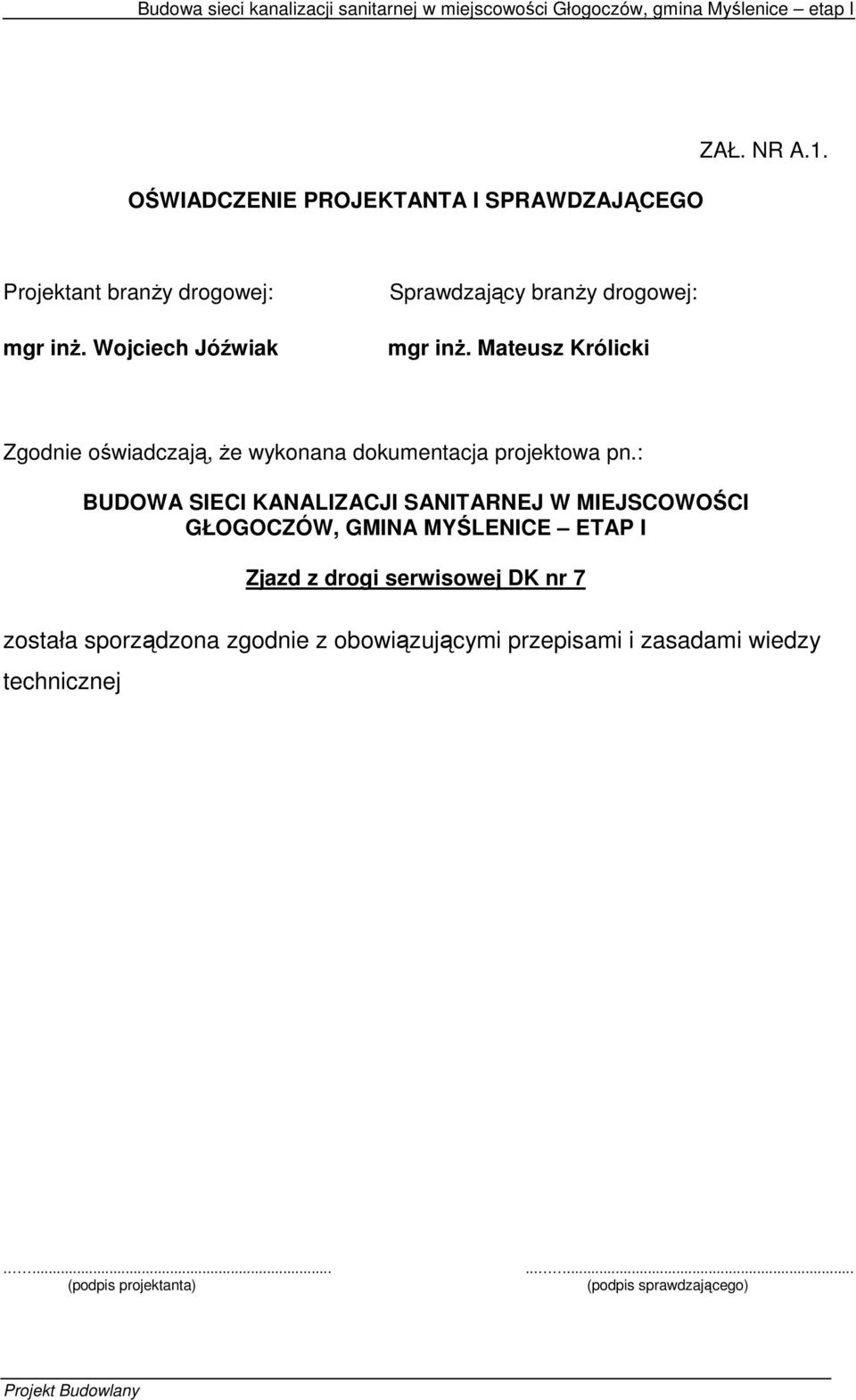

5 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO ZAŁ. NR A.1. Projektant branży drogowej: mgr inż. Wojciech Jóźwiak Sprawdzający branży drogowej: mgr inż. Mateusz Królicki Zgodnie oświadczają, że wykonana dokumentacja projektowa pn.: BUDOWA SIECI KANALIZACJI SANITARNEJ W MIEJSCOWOŚCI GŁOGOCZÓW, GMINA MYŚLENICE ETAP I Zjazd z drogi serwisowej DK nr 7 została sporządzona zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.... (podpis projektanta) (podpis sprawdzającego) Projekt Budowlany

6

7

8

9

10

11

12 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I OPIS TECHNICZNY ZAŁ. NR A Dane ogólne 1.1 Podstawa opracowania Podstawą formalną opracowania jest: [1.] Zlecenie nr 319/03/2008 wydane przez Burmistrza Miasta i Gminy Myślenice z dnia 14 marzec 2008 roku, [2.] Mapy do celów projektowych w skali 1:1000, [3.] Wypis z miejscowego planu zagospodarowania przestrzennego gminy Myślenice dla obszaru wsi Głogoczów [4.] Decyzja o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia wydana przez Burmistrza Miasta i Gminy Myślenice MIGOS.7624/40/09, [5.] Decyzja Generalnej Dyrekcji Dróg Krajowych i Autostrad znak: GDDKiA/O/KR/Z-3md/425/NT/61b/09/25246/9009 z dnia r. [6.] Dokumentacja geotechniczna, [7.] Wizja lokalna w terenie Przy wykonaniu projektu korzystano z następujących norm, przepisów, instrukcji i piśmiennictwa technicznego: Przepisy i instrukcje: [8.] Ustawa z dnia Prawo Budowlane, (Dz. U. Nr 89, poz. 414 z późniejszymi zmianami). [9.] Rozporządzenie MI z dnia w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133). [10.] Rozporządzenie MI z dnia w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. [11.] Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz. 430). Projekt Budowlany

13 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I [12.] Polska Norma Odwodnienie dróg - PN-S-02204:1997, 1.2 Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany budowy zjazdu z drogi serwisowej drogi krajowej nr 7 do projektowanej przepompowni realizowanej w ramach zadania inwestycyjnego, polegającego na budowie sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I. 1.3 Cel i zakres opracowania Przedmiotowy projekt budowlany: Zjazd z drogi serwisowej DK nr 7, jest elementem składowym dokumentacji dla Zadania: Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I. Jest on niezbędny w celu uzyskania pozwolenia na budowę dla ww. zamierzenia inwestycyjnego. 2 Przeznaczenie i program użytkowy obiektu budowlanego 2.1 Przeznaczenie obiektu Budowa zjazdu przeznaczona jest do zapewnienia obsługi służbom odpowiedzialnym za prawidłowe działanie systemu kanalizacji. 2.2 Program użytkowy obiektu Istniejące uwarunkowania terenowe nie pozwalają na dojazd służb sanitarnych do projektowanych systemów przepompowni. Wykonanie zjazdu pozwoli na sprawne skomunikowanie projektowanego systemu kanalizacji z drogą serwisową DK nr 7, a tym samym zapewni sprawna obsługę projektowanego urządzenia. 2.3 Charakterystyka istniejącego obiektu Opis stanu istniejącego otoczenia drogi do przepompowni P5G Projektowany jest zjazd z drogi serwisowej drogi krajowej nr 7 o numerze ewidencyjnym 72/5 do projektowanej przepompowni ścieków P5G zlokalizowanej na działce nr 1516/3 w miejscowości Głogoczów. W rejonie budowy zjazdu droga serwisowa przebiega w obszarze zabudowanym. Na trasie projektowanego zjazdu znajdują się sieci instalacji podziemnych gazowych i wodociągowych. Odcinek drogi w miejscu Projekt Budowlany

14 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I projektowanego zjazdu ma charakter odcinka prostoliniowego posiadającego spadek daszkowy (2%). Wzdłuż drogi miejscu projektowanego zjazdu znajduje się rów przydrożny. Droga serwisowa posiada przekrój szlakowy z jezdnia bitumiczną o szerokości 3,5m. 2.4 Podstawowe parametry techniczne obiektu po budowie Zgodnie z wydaną decyzją GDDKiA/O/KR/Z-3md/425/NT/61b/09/25246/9009 zjazd w granicach pasa drogowego został zaprojektowany o nawierzchni twardej - asfaltowej. Zjazd po za pasem drogowym jezdni został zaprojektowany z kruszywa. Szerokość zjazdu została dostosowana do warunków terenowych. 3 Forma architektoniczna i funkcja obiektu budowlanego 3.1 Forma architektoniczna obiektu Niweleta zjazdu została dostosowana do istniejących warunków terenowych z jednoczesnym zachowaniem przepisów, ustaw i norm prawa budowlanego. Zaprojektowano jezdnie o nawierzchni z bitumicznej oraz o nawierzchni z kruszywa. W ramach prac zgodnie z decyzją GDDKiA/O/KR/Z- 3md/425/NT/61b/09/25246/900 z dnia r. zaprojektowano przepust średnicy 60 cm z murkami czołowymi. 3.2 Funkcja obiektu Funkcją budowanego zjazdu jest zapewnienie dojazdu służb sanitarnych do projektowanego systemu przepompowni. 3.3 Sposób dostosowania do krajobrazu i otaczającej zabudowy Projektowany obiekt nie jest elementem w znaczący sposób oddziaływującym na kształtowanie krajobrazu. W związku z realizacją obiektu nie będą budowane wysokie nasypy. Zastosowane rozwiązania techniczne oraz sposób wykończenia można uznać za typowe dla tego typu obiektów. W wyniku realizacji inwestycji nie wystąpią istotne zmiany w krajobrazie okolicy. Projekt Budowlany

15 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I 4 Układ konstrukcyjny obiektu budowlanego 4.1 Kategoria i warunki geotechniczne posadowienia obiektu Obiekt należy zaliczyć do I kategorii geotechnicznej. Warunki gruntowe w strefie projektowanej lokalizacji dróg ocenia się jako proste. Prace ziemne należy wykonywać w okresach suchych, bezopadowych przy najniższym stanie wód gruntowych wyłącznie lekkim sprzętem budowlanym z powierzchni terenu. Grunty pylaste, bowiem upłynniają się pod wpływem drgań i obciążeń dynamicznych. Natomiast na skutek zawodnienia grunty pylaste osiadają zapadowo tracąc nośność. W strefie gdzie wykonywanie prac ziemnych przy użyciu sprzętu budowlanego będzie utrudnione prace te należy wykonywać ręcznie. Nie wolno pozostawiać otwartych wykopów na dłuższy czas, ponieważ stwarza to możliwość dalszego uplastyczniania się gruntów spoistych pod wpływem wód opadowych i obniżenia ich nośności. Wykopy należy bezwzględnie zabezpieczyć przed przenikaniem do nich wód oraz przed obrywaniem się ich ścian. Prace ziemne powinny być tak prowadzone i zabezpieczone by nie uległy uszkodzeniu obiekty znajdujące się w bezpośrednim ich sąsiedztwie dotyczy to w szczególności obiektów uzbrojenia podziemnego. 4.2 Zabezpieczenie przed wpływami eksploatacji górniczej Nie dotyczy obiekt nie jest zlokalizowany na terenach eksploatacji górniczej. 4.3 Rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcji obiektu Uwagi ogólne Do budowy obiektu można stosować jedynie materiały, które nadają się do stosowania zgodnie z art. 5 Ustawy o wyrobach budowlanych. Projekt Budowlany

16 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I Konstrukcja jezdni Konstrukcja jezdni została zaprojektowana w oparciu o rozporządzenie ministra transportu i gospodarki morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. 5 Sposób zapewnienia warunków niezbędnych do korzystania przez osoby niepełnosprawne Nie dotyczy 6 Instalacje i urządzenia obce W miejscach skrzyżowań dróg z istniejącym uzbrojeniem podziemnym roboty należy wykonywać ręcznie i pod nadzorem właściciela uzbrojenia. Roboty ziemne należy wykonać zgodnie z: normą: PN-B-06050:1999 Geotechnika. Roboty ziemne. Wymagania ogólne, rozporządzeniem RMI z dnia w sprawie bezpieczeństwa i higieny pracy ze szczególnym zwróceniem uwagi na rozdział 10 - Roboty ziemne; 144 i Rozwiązania zasadniczych elementów drogi Rozwiązania projektowe wykonane zostały w zgodzie z obowiązującymi przepisami oraz w zgodzie z decyzja GDDKiA/O/KR/Z- 3md/425/NT/61b/09/25246/900 z dnia r. 7.1 Nawierzchnia Konstrukcja jezdni Konstrukcja jezdni została zaprojektowana w oparciu o rozporządzenie ministra transportu i gospodarki morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Nawierzchnia jezdni w pasie drogowym w-wa ścieralna z betonu asfaltowego AC 11 S, gr. 4 cm, w-wa wiążąca z betonu asfaltowego AC 16 W, gr. 4 cm, podbudowa zasadnicza z kruszywa łamanego stabilizowanego mechanicznie 0/31,5 mm, gr. 20cm, Projekt Budowlany

17 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I w-wa osączająca z piasku, gr. 15cm Nawierzchnia jezdni po za pasem drogowym podbudowa zasadnicza z kruszywa łamanego stabilizowanego mechanicznie 0/31,5 mm, gr. 20cm, podbudowa z tłucznia, 7.2 Obiekty inżynierskie Zgodnie w wydaną decyzją pod zatoką P6 został zaprojektowany żelbetowy przepust zakończony prefabrykowanymi ściankami czołowymi. Sposób wykonania przepustu został przedstawiony w części rysunkowej zadania. 8 Dane techniczne obiektu, charakteryzujące wpływ na środowisko, zdrowie ludzi i obiekty sąsiednie Inwestycja nie zalicza się do przedsięwzięć, które mogą stworzyć ryzyko występowania poważnej awarii przemysłowej. Ponadto nie będzie również generowała oddziaływań o charakterze transgranicznym; oddziaływanie inwestycji będzie miało charakter lokalny i ograniczy się do najbliższego terenu sąsiadującego z drogą, a zasięg nie przekroczy granic miasta. Realizacja i eksploatacja przedsięwzięcia nie będzie w sposób znaczący pogarszać stanu siedlisk przyrodniczych oraz siedlisk roślin i zwierząt. 9 Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych Lokalizacja planowanej inwestycji nie przebiega na obszarze objętym programem NAURA2000. Planowana inwestycja nie będzie znacząco negatywnie oddziaływać na jakość powietrza w rejonie jej lokalizacji. Realizacja i eksploatacja przedsięwzięcia spełniać będzie obowiązujące przepisy ochrony środowiska, a opisana technologia wykonania robót nie wpłynie negatywnie na środowisko. Analizowane przedsięwzięcie nie będzie miało ponadnormatywnego wpływu na elementy środowiska, w tym walory krajobrazowe, istniejącą i planowaną zabudowę oraz zagospodarowanie terenu. Planowana inwestycja nie budzi także zastrzeżeń natury higienicznej i zdrowotnej. Projekt Budowlany

18 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I 10 Warunki ochrony przeciwpożarowej Obiekt spełnia wymagania przepisów w zakresie ochrony przeciwpożarowej. Obiekt w całości wykonany będzie z materiałów niepalnych. 11 Dowiązanie wysokościowe Projektowana droga nawiązana jest wysokościowo do sieci niwelacji Kronsztadt Wymagane rozbiórki Projektowana budowa nie wymaga wykonania rozbiórki elementów istniejącego obiektu. 13 Oznakowanie i organizacja robót 13.1 Uwagi ogólne Wykonanie robót ziemnych i nawierzchniowych na zjeździe nie powoduje wyłączenia powierzchni jezdni z ruchu, a jedynie części pobocza. Jako oznakowanie i zabezpieczenie miejsca robót przewiduje się zastosowanie typowego projektu oznakowania i zabezpieczania robót prowadzonych w pasie drogowym projekt oznakowania i zabezpieczenia robót prowadzonych przy zajęciu pobocza w obszarze zabudowanym. Projektuje się na czas prowadzenia robót ustawienia znaku A-14 Roboty drogowe w odległości m. Miejsce robót należy zabezpieczyć przez wygrodzenie odcinka pobocza wzdłuż jezdni zaporami U-51 o łącznej długości 30m, pomiędzy zaporami U-53 dł. 1,5m ustawionymi nad poboczem prostopadle do osi projektowanego zjazdu oraz tablicami przeznaczonymi do oznakowania ograniczonej skrajni U-54a, i U-54b umieszczonymi w linii wygrodzenia w odległości co 10m. Lokalizacja, umieszczenie w przekroju drogi, wielkość oraz standard wykonania znaków i urządzeń drogowych winny być zgodne z Instrukcją Oznakowania Robót Prowadzonych w pasie Drogowym zał. nr 1 Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 10 października 2000r. w sprawie szczegółowych warunków zarządzania ruchem na drogach. Należy tak organizować prace, aby zapewnić dojazd prywatnych właścicieli do posesji. Projekt Budowlany

19 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I 13.2 Proponowania kolejność wykonania robót Roboty związane z projektowaną budową drogi należy przeprowadzić w następującej kolejności: oznakowanie i zabezpieczenie robót, roboty ziemne, roboty przy obiektach inżynierskich, ew. wykonanie przebudowy infrastruktury technicznej, wykonanie warstw podbudowy oraz nawierzchni jezdni, roboty wykończeniowe i porządkowe na całości obiektu. 14 Uwagi końcowe Zgodnie z obowiązującym prawem budowlanym, wszelkie odstępstwa od rozwiązań konstrukcyjnych, technologicznych i materiałowych, przedstawionych w niniejszym projekcie, wymagają pisemnej zgody Projektanta. Wszelkie prace związane z ewentualną przebudową elementów infrastruktury technicznej należy wykonywać ręcznie, ze szczególną ostrożnością. Ponadto prace te powinny być realizowane pod nadzorem gestora sieci. W przypadku natrafienia w czasie robót na niezinwentaryzowane urządzenie uzbrojenia terenu należy bezwzględnie przerwać roboty, wezwać Inspektora Nadzoru, Projektanta i Właściciela urządzenia w celu uzgodnienia dalszego toku postępowania. Po wykonaniu robót zasadniczych teren należy doprowadzić do stanu zgodnego z PZT. 15 Opinie, decyzje, pozwolenia Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego wsi Głogoczów Decyzja Generalnego Dyrekora Dróg Krajowych i Autostrad znak: GDDKiA/O/KR/Z-3md/425/NT/61b/09/25246/9009 z dnia r. Pismo z Miejskiego Zakładu Wodociągów i Kanalizacji sp. z o.o. znak: L.dz.7792/11 z dnia r. Pismo z Generalnej Dyrekcji Dróg Krajowych i Autostrad uzgadniające projekt zjazdu Projekt Budowlany

20

21

22

23

24

25

26

27

28

29

30

31

32 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA wg Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. Dz. U. Nr 120 poz Zakres robót oraz kolejność realizacji poszczególnych obiektów z podziałem drogi na odcinki o długości ustalonej w harmonogramie wykonawcy Roboty związane z projektowaną budową należy przeprowadzić w następującej kolejności: oznakowanie robót, roboty ziemne, roboty przy obiektach inżynierskich wykonanie warstw podbudowy oraz nawierzchni jezdni roboty wykończeniowe i porządkowe na całości obiektu. 2 Wykaz istniejących obiektów budowlanych W ciągu projektowanej inwestycji występują niniejsze obiekty budowlane: obiekty inżynierskie, sieć gazowa, sieć elektryczna, sieć wodociągowa, sieć kanalizacyjna. 3 Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa zdrowia ludzi Zagrożenie dla zdrowia i bezpieczeństwa ludzi może wystąpić podczas realizacji n/w robót: roboty ziemne, roboty przy obiektach inżynierskich, wykonanie warstw konstrukcyjnych jezdni. Projekt Budowlany

33 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I 4 Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Źródłem zagrożenia mogą być prace przy: robotach nawierzchniowych, robotach ziemnych przy wykonywaniu wykopów i nasypów o wysokości większej niż 3.0m, wykonywaniu wykopów o ścianach pionowych o głębokości większej niż 1,5m, stwarzające zagrożenie przysypania ziemią przy wykonywaniu zabezpieczenia rowów krytych, robotach wykonywane pod lub w pobliżu przewodów linii elektroenergetycznych, prowadzeniu robót drogowych (rozbiórkowych, wykończeniowych oraz rozbiórka i wykonanie oznakowania pionowego i poziomego) w strefie bezpośredniego wpływu ruchu samochodowego. 5 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Instruktaż pracowników należy przeprowadzić ustnie na każdym stanowisku pracy przed rozpoczęciem każdej nowej roboty, w szczególności niebezpiecznej z przedstawieniem niebezpieczeństw, na które narażony będzie pracownik oraz sposobu ich uniknięcia. Szkolenie w zakresie BHP z uwzględnieniem zasad postępowania w przypadku wystąpienia zagrożenia, pełnienie bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi, stosowania przez pracowników ochrony indywidualnej oraz odzieży i obuwia roboczego. Projekt Budowlany

34 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I 6 Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub życia w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. wykonanie robót zgodnie z obowiązującymi przepisami i projektem organizacji ruchu na czas wykonania robót budowlanych w pasie drogowym w zakresie obejmującym cały odcinek robót z podziałem na działki robocze; właściwe oznakowanie robót drogowych w zależności od ich rodzaju i zakresu oraz aktualizacja oznakowania; organizacja robót nie może powodować nadmiernego zagęszczenia ludzi i pracującego sprzętu w jednym miejscu; pracujący sprzęt oraz ludzie powinni być odgrodzeni od odbywającego się ruchu pojazdów zaporami drogowymi w sposób uniemożliwiający kolizję; zabezpieczenie przed upadkiem z wysokości przez wykonanie tymczasowych balustrad; narzędzia i sprzęt stosowany przy wykonaniu robót musi być sprawny technicznie, posiadać wymagane ochrony i osłony elementów mogących zagrażać bezpieczeństwu ludzi. Muszą być zachowane normy hałasu i emisji spalin; pracownicy zatrudnieni w ramach wykonywania robót muszą być ubrani w kamizelki ostrzegawcze i kaski ochronne; rozstawienie sprzętu oraz podział odcinka na działki robocze musi uwzględniać bezpieczeństwo ludzi zatrudnionych przy wykonywaniu robót oraz osób trzecich; środki transportowe oraz organizacja dostaw materiałów na plac budowy musi uwzględniać specyfikę robót drogowych wykonywanych przy odbywającym się ruchu pojazdów i związane z tym utrudnienia; poinformowanie pracowników, gdzie znajduje się apteczka pierwszej pomocy i jak jest wyposażona oraz gdzie są telefony alarmowe. Projekt Budowlany

35 Budowa sieci kanalizacji sanitarnej w miejscowości Głogoczów, gmina Myślenice etap I SPIS TREŚCI DO CZĘŚCI B. RYSUNKOWEJ: 0- Orientacja 1- Projekt zagospodarowania terenu, 2 Przekrój typowy, widok z góry 3 Przekrój typowy, 4 Profil podłużny, Projekt Budowlany
