PRZEWODNIK PO PRZEDMIOCIE

Transkrypt

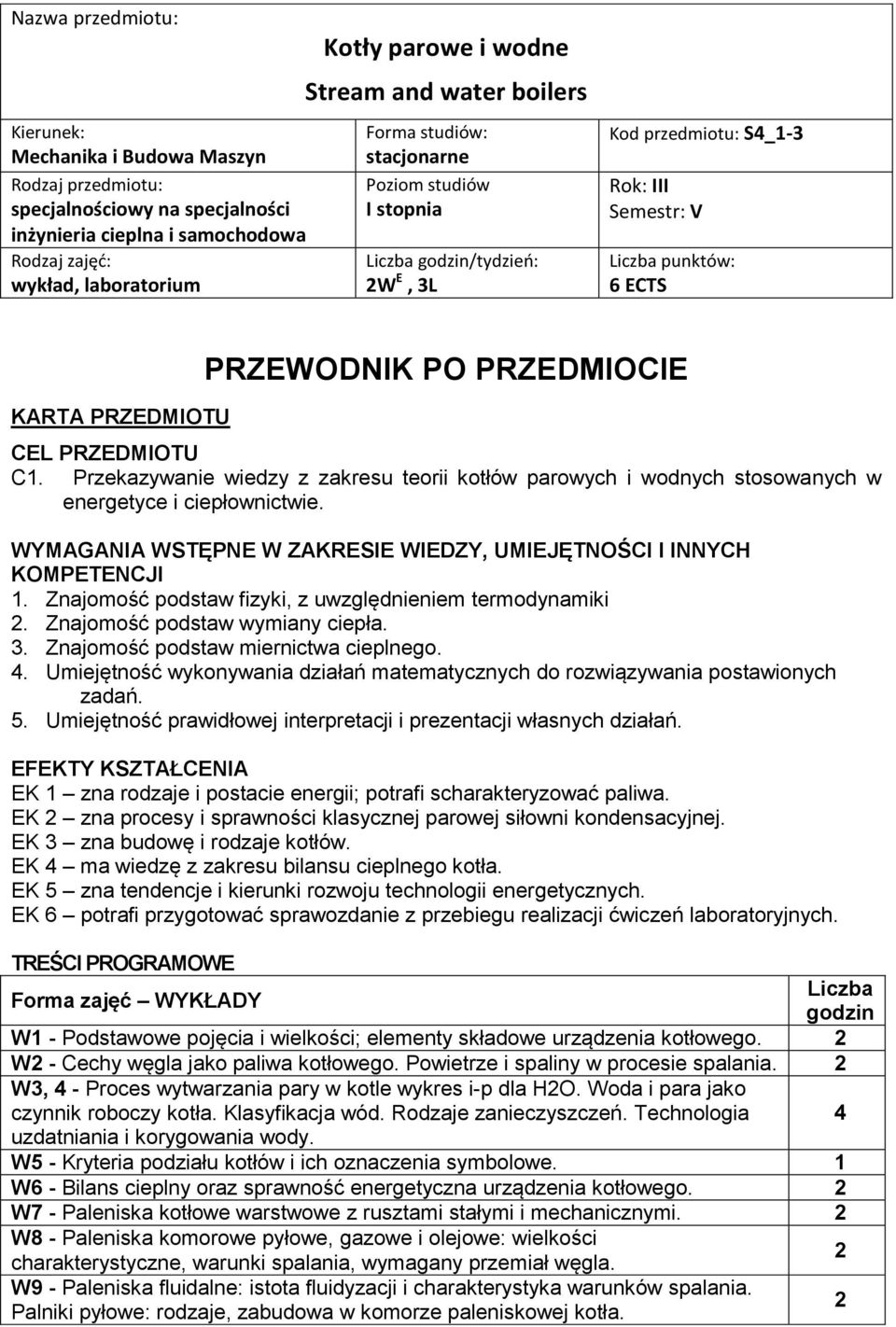

1 Nazwa przedmiotu: Kierunek: Mechanika i Budowa Maszyn Rodzaj przedmiotu: specjalnościowy na specjalności inżynieria cieplna i samochodowa Rodzaj zajęć: wykład, laboratorium Kotły parowe i wodne Stream and water boilers Forma studiów: stacjonarne Poziom studiów I stopnia Liczba godzin/tydzień: W E, L Kod przedmiotu: S_1- Rok: III Semestr: V Liczba punktów: 6 ECTS KARTA PRZEDMIOTU PRZEWODNIK PO PRZEDMIOCIE CEL PRZEDMIOTU. Przekazywanie wiedzy z zakresu teorii parowych i wodnych stosowanych w energetyce i ciepłownictwie. WYMAGANIA WSTĘPNE W ZAKRESIE WIEDZY, UMIEJĘTNOŚCI I INNYCH KOMPETENCJI 1. Znajomość podstaw fizyki, z uwzględnieniem termodynamiki. Znajomość podstaw wymiany ciepła.. Znajomość podstaw miernictwa cieplnego.. Umiejętność wykonywania działań matematycznych do rozwiązywania postawionych zadań. 5. Umiejętność prawidłowej interpretacji i prezentacji własnych działań. EFEKTY KSZTAŁCENIA EK 1 zna rodzaje i postacie energii;. EK zna procesy i sprawności. EK zna budowę i rodzaje. EK ma wiedzę z. EK 5 zna. EK 6 przygotować sprawozdanie z przebiegu realizacji ćwiczeń laboratoryjnych. TREŚCI PROGRAMOWE Forma zajęć WYKŁADY Liczba godzin W1 - Podstawowe pojęcia i wielkości; elementy składowe urządzenia kotłowego. W - Cechy węgla jako kotłowego. Powietrze i spaliny w procesie spalania. W, - Proces wytwarzania pary w kotle wykres i-p dla HO. Woda i para jako czynnik roboczy kotła. Klasyfikacja wód. Rodzaje zanieczyszczeń. Technologia uzdatniania i korygowania wody. W5 - Kryteria podziału i ich oznaczenia symbolowe. 1 W6 - Bilans cieplny oraz sprawność energetyczna urządzenia kotłowego. W7 - Paleniska kotłowe warstwowe z rusztami stałymi i mechanicznymi. W8 - Paleniska komorowe pyłowe, gazowe i olejowe: wielkości charakterystyczne, warunki spalania, wymagany przemiał węgla. W9 - Paleniska fluidalne: istota fluidyzacji i charakterystyka warunków spalania. Palniki pyłowe: rodzaje, zabudowa w komorze paleniskowej kotła.

2 W10, 11 - Rodzaje obiegów czynnika roboczego w kotle: obieg naturalny, wymuszony i przepływ. Typowe konstrukcje parowych i ich charakterystyka. Kotły z naturalnym obiegiem wody płomienicowo - płomieniówkowe, wodnorurowe sekcyjne, opromieniowano - konwekcyjne i opromieniowane. W1, 1 - Charakterystyki konstrukcyjne i cieplne parowników, przegrzewaczy pary, podgrzewaczy wody i powietrza. W1 - Konstrukcja nośna, obmurze i izolacja cieplna kotła. Urządzenia ciągu i podmuchu. W15 - Zarys obliczeń cieplnych kotła w odniesieniu do powierzchni opromieniowanych i konwekcyjnych. Forma zajęć LABORATORIUM Liczba godzin L1 - Pobieranie i przygotowanie próbek węgla, popiołu, lotnego popiołu oraz niedopału dla wykonania analizy technicznej. L - Wykonanie analizy technicznej węgla i niedopału. L - Wykonanie oznaczenia wartości opałowej próbek węgla. L, 5 - Pomiar i bilans cieplny kotła parowego. Wyznaczenie charakterystyki energetycznej kotła. 6 L6, 7 - Pomiar składu spalin kotłowych. Kontrola procesu spalania i szczelności po stronie spalin w kotle. 6 L8 - Badania odpylacza spalin kotłowych dla wyznaczenia skuteczności ogólnej i przedziałowej oraz emisji pyłu. L9 - Oznaczenie składu ziarnowego próbek węgla i popiołu. L10 - Pomiar stopnia suchości pary nasyconej. L11 - Pomiar i charakterystyka węzła cieplnego z powierzchniowymi wymiennikami ciepła. L1 Pomiar parametrów ruchowych w instalacji przygotowania pyłu oraz sporządzenie bilansu cieplno-masowego instalacji młynowej kotła energetycznego. L1 - Wykorzystanie techniki komputerowej do obliczeń bilansowych kotła oraz instalacji młynowej. L1 - Poznanie procesu technologicznego i urządzeń bloku energetycznego oraz technologii produkcji i kontroli elementów ciśnieniowych kotła. L15 - Przykłady zastosowania programów komputerowych - obliczenia cieplne, cieplno-bilansowe i przepływowe kotła i instalacji młynowej. NARZĘDZIA DYDAKTYCZNE 1. wykład z zastosowaniem środków audiowizualnych (komputer, rzutnik multimedialny). katalogi firm produkujących kotły wodne i parowe. strony internetowe producentów wodnych i parowych. ćwiczenia laboratoryjne, opracowanie sprawozdań z realizacji przebiegu ćwiczeń 5. instrukcje do wykonania ćwiczeń laboratoryjnych 6. przyrządy pomiarowe 7. stanowiska do ćwiczeń laboratoryjnych SPOSOBY OCENY ( F FORMUJĄCA, P PODSUMOWUJĄCA) F1. ocena przygotowania do ćwiczeń laboratoryjnych F. ocena umiejętności stosowania zdobytej wiedzy podczas wykonywania ćwiczeń

3 laboratoryjnych F. ocena sprawozdań z realizacji ćwiczeń laboratoryjnych objętych programem nauczania F. ocena aktywności podczas zajęć laboratoryjnych P1. ocena zdobytej wiedzy podczas wykonywania ćwiczeń laboratoryjnych oraz prezentacji uzyskanych wyników zaliczenie na ocenę * P. ocena opanowania materiału nauczania będącego przedmiotem wykładu - egzamin *) warunkiem uzyskania zaliczenia jest otrzymanie pozytywnych ocen ze wszystkich ćwiczeń laboratoryjnych OBCIĄŻENIE PRACĄ STUDENTA Forma aktywności Godziny kontaktowe z prowadzącym Zapoznanie się ze wskazaną literaturą Przygotowanie do ćwiczeń laboratoryjnych Wykonanie sprawozdań z realizacji ćwiczeń laboratoryjnych Konsultacje z prowadzącym Przygotowanie do egzaminu Średnia liczba godzin na zrealizowanie aktywności 0W 5L 75h 15 h,5 h 15 h 5 h 17,5 h Suma 150 h SUMARYCZNA LICZBA PUNKTÓW ECTS DLA PRZEDMIOTU Liczba punktów ECTS, którą student uzyskuje na zajęciach wymagających bezpośredniego udziału prowadzącego Liczba punktów ECTS, którą student uzyskuje w ramach zajęć o charakterze praktycznym, w tym zajęć laboratoryjnych i projektowych 6 ECTS, ECTS, ECTS LITERATURA PODSTAWOWA I UZUPEŁNIAJĄCA 1. Chmielniak T.: Technologie energetyczne. WNT, Warszawa Kapitaniak A. i in.: Budowa i obsługa. WNT, Warszawa Kotlewski F. i in.: Pomiary w technice cieplnej. WNT, Warszawa Kruczek S. : Kotły. Wydawnictwo Politechniki Wrocławskiej, Wrocław Kucowski J. i in.: Energetyka a ochrona środowiska. WNT, Warszawa Laudyn D. i in.: Elektrownie. WNT, Warszawa Orłowski P. i in.: Kotły parowe. Konstrukcja i obliczenia. WNT, Warszawa Orłowski P. i in.: Kotły parowe w energetyce przemysłowej. WNT, Warszawa Wróblewski T. i in.: Urządzenia kotłowe. WNT, Warszawa Przepisy Urzędu Dozoru Technicznego PROWADZĄCY PRZEDMIOT ( IMIĘ, NAZWISKO, ADRES ) 1. dr inż. Dariusz Urbaniak urbaniak@kkt.pcz.czest.pl

4 I. MACIERZ REALIZACJI EFEKTÓW KSZTAŁCENIA Efekt kształcenia EK1 EK EK EK EK5 Odniesienie danego efektu do efektów zdefiniowanych dla całego programu (PEK) K_W_D1 K_W_D1 K_U_D07 Cele przedmiotu Treści programowe W1- L1- L9 W, W6 L, 5 L11 L1 W5 W7-15 L-8 L10 L1 L1 L15 W6 L, 5 Narzędzia dydaktyczne 1,, 5, 6, 7 1,, 5, 6, 7 1,,,, 5, 6, 7 1,,,, 5, 6, 7 Sposób oceny P1, P P1, P P1, P P1, P W15 1,, P EK6 K_U_D0 L1-15, 5 P1 II. FORMY OCENY - SZCZEGÓŁY EK1 rodzaje i postacie energii; Na ocenę Na ocenę Na ocenę Na ocenę 5 rodzajów i postaci energii; nie paliw zna rodzaje i postacie energii; częściowo rodzaje i postacie energii; szczegółowo rodzaje i postacie energii;

5 EK procesy i sprawności procesów i sprawności zna procesy i sprawności procesy i sprawności Student bardzo dobrze zna procesy i sprawności EK budowę i rodzaje budowy i rodzajów ograniczonym zna budowę i rodzaje budowę i rodzaje bardzo dobrym zna budowę i rodzaje EK Student ma wiedzę z Student nie ma wiedzy z zakresu bilansu cieplnego kotła posiada wiedzę z zadowalającym posiada wiedzę z Student ma szczegółową wiedzę z zakresu bilansu cieplnego kotła EK5 tendencji i kierunków zna tendencje i kierunki rozwoju technologii szczegółowo EK6 Student przygotować sprawozdanie z przebiegu realizacji ćwiczeń laboratoryjnych Student nie opracował sprawozdania z przebiegu realizacji ćwiczeń laboratoryjnych sprawozdanie z laboratorium, ale nie i dokonać analizy wyników sprawozdanie z laboratorium i i dokonać analizy wyników sprawozdanie z laboratorium, w sposób zrozumiały otrzymane wyniki, zaprezentować je i przedyskutować III. INNE PRZYDATNE INFORMACJE O PRZEDMIOCIE 1. Informacje dla studentów kierunku ENERGETYKA o planie zajęć i programie studiów dostępne są na tablicy informacyjnej w Instytucie Maszyn Cieplnych oraz na stronie internetowej WIMiI Informacje na temat terminu zajęć (dzień tygodnia/ godzina) i miejsca odbywania zajęć znajdują się na tablicy informacyjnej w Instytucie Maszyn Cieplnych oraz na stronie internetowej WIMiI Informacja na temat konsultacji (miejsce/czas) przekazywana jest na jest studentom podczas pierwszych zajęć z danego przedmiotu oraz znajduję się na drzwiach pokojów pracowników prowadzących zajęcia. 5
