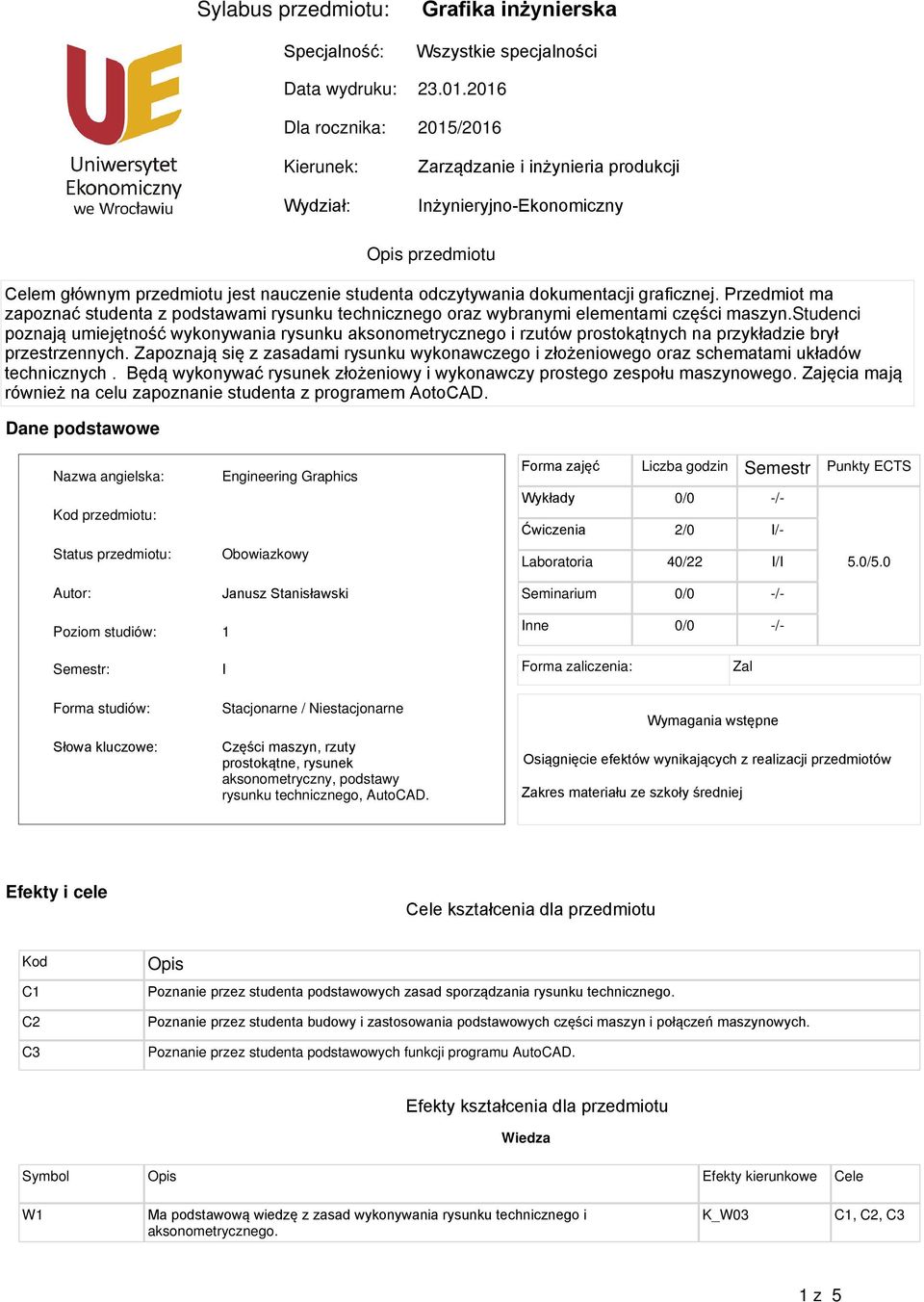

1 Sylabus przedmiotu: Specjalność: Grafika inżynierska Wszystkie specjalności Data wydruku: Dla rocznika: 2015/2016 Kierunek: Wydział: Zarządzanie i inżynieria produkcji Inżynieryjno-Ekonomiczny Dane podstawowe Opis przedmiotu Celem głównym przedmiotu jest nauczenie studenta odczytywania Przedmiot ma zapoznać studenta z podstawami rysunku technicznego oraz wybranymi elementami części maszyn.studenci poznają umiejętność wykonywania rysunku aksonometrycznego i rzutów prostokątnych na przykładzie brył przestrzennych. Zapoznają się z zasadami rysunku wykonawczego i złożeniowego oraz schematami układów technicznych. Będą wykonywać rysunek złożeniowy i wykonawczy prostego zespołu maszynowego. Zajęcia mają również na celu zapoznanie studenta z programem AotoCAD. Nazwa angielska: Kod przedmiotu: Status przedmiotu: Autor: Poziom studiów: Engineering Graphics Obowiazkowy Janusz Stanisławski 1 Forma zajęć Liczba godzin Semestr Punkty ECTS Wykłady 0/0 -/- Ćwiczenia 2/0 I/- Laboratoria 40/22 I/I 5.0/5.0 Seminarium 0/0 -/- Inne 0/0 -/- Semestr: I Forma zaliczenia: Zal Forma studiów: Słowa kluczowe: Stacjonarne / Niestacjonarne Części maszyn, rzuty prostokątne, rysunek aksonometryczny, podstawy rysunku technicznego, AutoCAD. Wymagania wstępne Osiągnięcie efektów wynikających z realizacji przedmiotów Zakres materiału ze szkoły średniej Efekty i cele Cele kształcenia dla przedmiotu Kod C2 C3 Opis Poznanie przez studenta podstawowych zasad sporządzania rysunku Poznanie przez studenta budowy i zastosowania Poznanie przez studenta podstawowych funkcji programu AutoCAD. Efekty kształcenia dla przedmiotu Wiedza zasad wykonywania rysunku technicznego i K_W03, C2, C3 1 z 5

2 W2 budowy, sposobu działania, zastosowania oraz schematycznego Ma wiedzę o podstawowych funkcjach wykorzystywanych Umiejętności K_W03, C2 K_3 C3, Umie przedstawić postać płaskich (2D) i Potrafi dokonać zapisu schematów maszyn. K_U05 K_7 K_U05, C2 U4 Potrafi identyfikować podstawowe części maszyn, czyta K_U05, C2 Posiada umiejętność K_5, K_7 C3 Kompetencje społeczne Student posiada zdolność zapisu w rysunku umiejętność odczytywania K_K02, C2 Kryteria ocen Efekty kształcenia Na ocenę 2 Na ocenę 3 / 3,5 Na ocenę 4 / 4,5 Na ocenę 5 Wiedza W2 Umiejętności U4 zasad wykonywania rysunku technicznego i budowy, sposobu działania, zastosowania oraz schematycznego Ma wiedzę o podstawowych funkcjach wykorzystywanych podstawowe części maszyn, czyta dokumentację techniczną. zasad wykonywania rysunku technicznego i budowy, sposobu działania, zastosowania oraz schematycznego Ma wiedzę o podstawowych funkcjach wykorzystywanych podstawowe części maszyn, czyta zasad wykonywania rysunku technicznego i budowy, sposobu działania, zastosowania oraz schematycznego Ma wiedzę o podstawowych funkcjach wykorzystywanych podstawowe części maszyn, czyta dokumentację techniczną. zasad wykonywania rysunku technicznego i budowy, sposobu działania, zastosowania oraz schematycznego Ma wiedzę o podstawowych funkcjach wykorzystywanych podstawowe części maszyn, czyta 2 z 5

3 Kompetencje społeczne przejrzystości i czytelności zapisu w rysunku technicznym, posiada umiejętnośc odczytywania Tematy zajęć Studia stacjonarne Studia niestacjonarne Temat W C L S I W C L S I Cele Efekty 1. Zajęcia organizacyjne oraz podstawy rzutowania prostokątnego (rzutowanie punktu, odcinka, wycinka płaszczyzny i prostej bryły przestrzennej). 2. Rzutowanie prostokątne bryły na trzy rzutnie ;C2;C ;C2;C3 ; 3. Rysunek aksonometryczny bryły ;C2;C3 ; 4. Trzy rzuty prostokątne bryły na podstawie rysunku 5. Rysunek aksonometryczny bryły na podstawie trzech rzutów prostokątnych ;C2;C3 ; ;C2;C3 ; 6. Podstawy programu AutoCAD C3 ; 7. Rzuty prostokątne kształtowników ;C2;C3 ; 8. Obrotowy element maszynowy w rzutach prostokątnych z przekrojami i wymiarowaniem 9. Rysowanie połączeń rozłącznych połączenia gwintowe, rysunek złożeniowy. 10. Rysowanie połączeń rozłącznych rysunki wykonawcze elementów złożenia. 11. Części maszyn - omówienie i zapoznanie się z wybranymi elementami części maszyn (połączenia nierozłączne, połączenia rozłączne, osie i wały, łożyska, przekładnie, sprzęgła, zawory i elementy rurociągów) ;C2;C3 ;;; ;C2;C3 ;;;;W ;C2;C3 ;;;W ;C2 U4;W2 12. Sprawdzian z Części maszyn ;C2 U4;W2 13. Uzupełnianie zaległych tematów ;C2;C3 ;;;U4; 14. Zaliczenie przedmiotu ;C2;C3 ;;;U4; ;;W2; W C L S I W C L S I Suma Łącznie godzin Tematy - praca własna Temat Stac. Niestac. Cele kształcenia Efekty kształcenia 1. Zapoznanie się z zagadnieniami dotyczącymi wybranych części maszyn (elementy napędów-osie i wały, łożyska, przekładnie, sprzęgła; połączenia rozłączne i nierozłączne; elementy rurociągów; uproszczenia rysunkowe i symbole) oraz sporządzenie notatek z rysunkami , C2 W2, U4 3 z 5

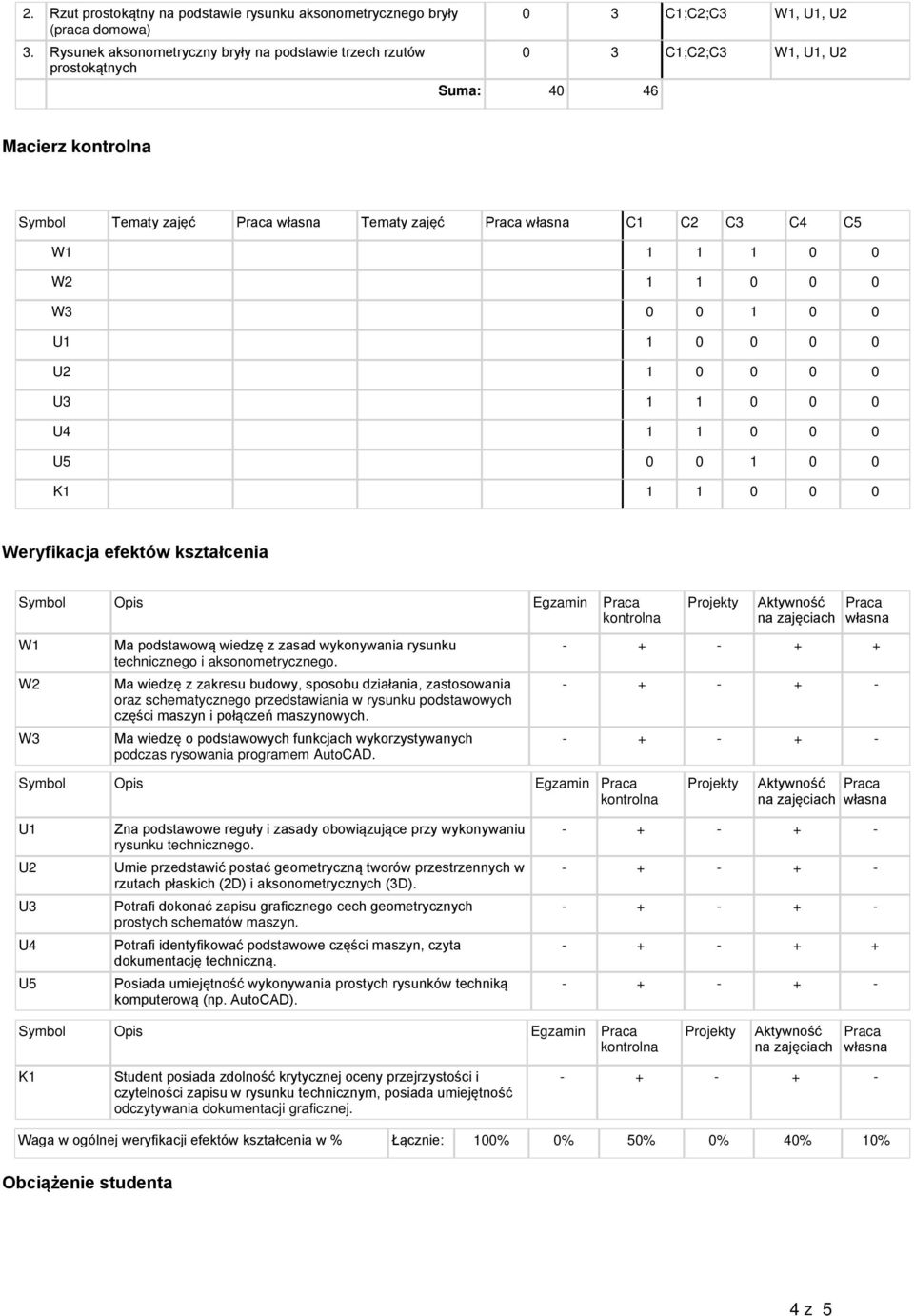

4 2. Rzut prostokątny na podstawie rysunku aksonometrycznego bryły (praca domowa) 3. Rysunek aksonometryczny bryły na podstawie trzech rzutów prostokątnych 0 3 ;C2;C3,, 0 3 ;C2;C3,, Suma: Macierz Symbol Tematy zajęć Praca własna Tematy zajęć Praca własna C2 C3 C4 C W U Weryfikacja efektów kształcenia W2 zasad wykonywania rysunku technicznego i budowy, sposobu działania, zastosowania oraz schematycznego podstawowych części Ma wiedzę o podstawowych funkcjach wykorzystywanych Aktywność na zajęciach Praca własna Aktywność Praca na zajęciach własna U4 wykonywaniu rysunku Umie przedstawić postać przestrzennych w rzutach płaskich (2D) i Potrafi dokonać zapisu geometrycznych prostych Potrafi identyfikować podstawowe części maszyn, czyta Posiada umiejętność Aktywność na zajęciach Praca własna Student posiada zdolność przejrzystości i czytelności umiejętność odczytywania Waga w ogólnej weryfikacji efektów kształcenia w % Łącznie: 100% 0% 50% 0% 40% 10% Obciążenie studenta 4 z 5

5 Formy aktywności studenta Stacjonarne Niestacjonarne Godziny zajęć dydaktycznych zgodnie z anem studiów Praca własna studenta Przygotowanie do laboratoriów Przygotowanie do prac kontrolnych Suma: Stacjonarne Niestacjonarne min max min max Sugerowana liczba punktów ECTS dla przedmiotu (min-max) Liczba punktów ECTS zgodnie z anem studiów 5 5 Literatura podstawowa Materiały do wykładów i ćwiczeń z maszynoznawstwa i aparatury przemysłu spożywczego i chemicznego. Częśc.I. Podstawy rysunku Elementy maszyn i ich techniczne odwzorowanie Autorzy (nazwisko, inicjał imienia) Glaser R., Czupryk W., Oleszek B. Wydawnictwo Miejsce wydania Rok wydania Wydawnictwo Akademii Ekonomicznej im. Oskara Langego we Wrocławiu Wrocław 2003 Literatura uzupełniająca Autorzy (nazwisko, inicjał imienia) Wydawnictwo Miejsce wydania Rok wydania Rysunek techniczny maszynowy Dobrzański T. Wydawnictwo Warszawa 2010 Naukowo-Techniczne Rysunek Techniczny Buksiński T., Szpecht A. WSiP Warszawa 1997 AutoCAD 2000 & 2000 PL Pikoń A. Helion Gliwice 2000 AutoCAD 2013/LT2013/WS+ : kurs projektowania parametrycznego i nieparametrycznego 2D i 3D Jaskulski A. Wydawnictwo Naukowe PWN Warszawa 2012 Prowadzący naukowy Imię Nazwisko Forma zajęć Telefon Strona WWW Budynek i pok Jednostka organizacyjna dr inż. Janusz Stanisławski L (71) dr inż. Grzegorz Rogula L (71) dr inż. Bartosz Pieczaba L (71) dr inż. Magdalen a Rychlik L (71) janusz.stanislawski@ue.wroc. C 18 KAiIP grzegorz.rogula@ue.wroc. C 16 KAiIP bartosz.pieczaba@ue.wroc. 8 KAiIP magdalena.rychlik@ue.wroc. dr inż. Mirosława Teleszko L (71) mirosława.teleszko@ue.wroc. mgr inż. Kamil Pałka L (71) kamil.palka@ue.wroc. 7 KAiP 6 7 KAiIP KAiP dr hab. inż. Ryszard Konieczny L (71) ryszard.konieczny@ue.wroc. 2 KAiP 5 z 5
