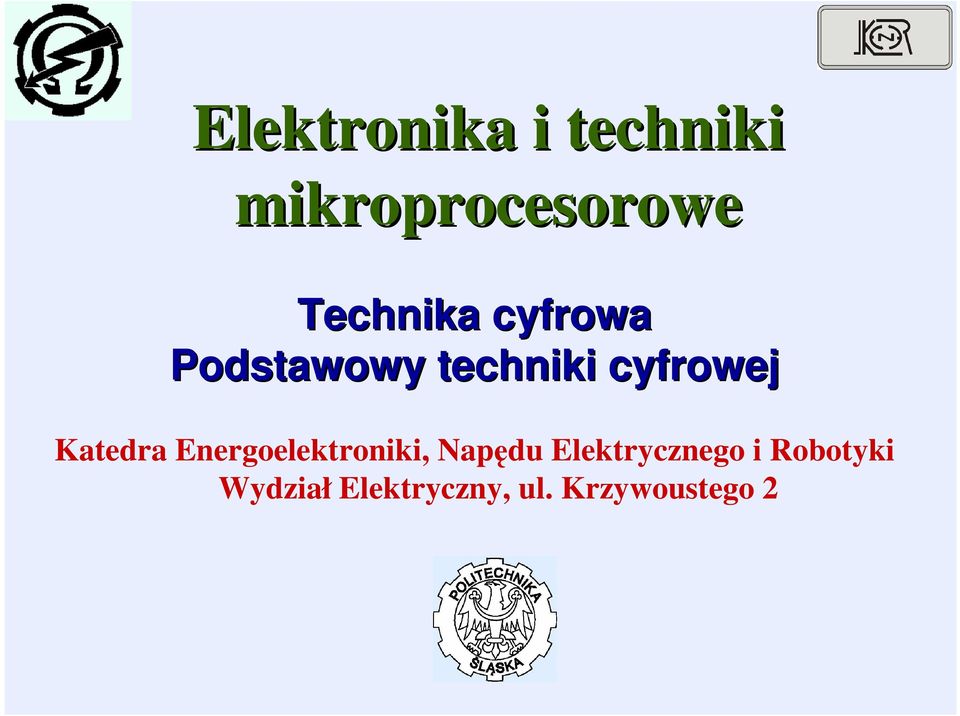

1 Elektronika i techniki mikroprocesorowe Technika cyfrowa Podstawowy techniki cyfrowej Katedra Energoelektroniki, Napędu Elektrycznego i Robotyki Wydział Elektryczny, ul. Krzywoustego 2

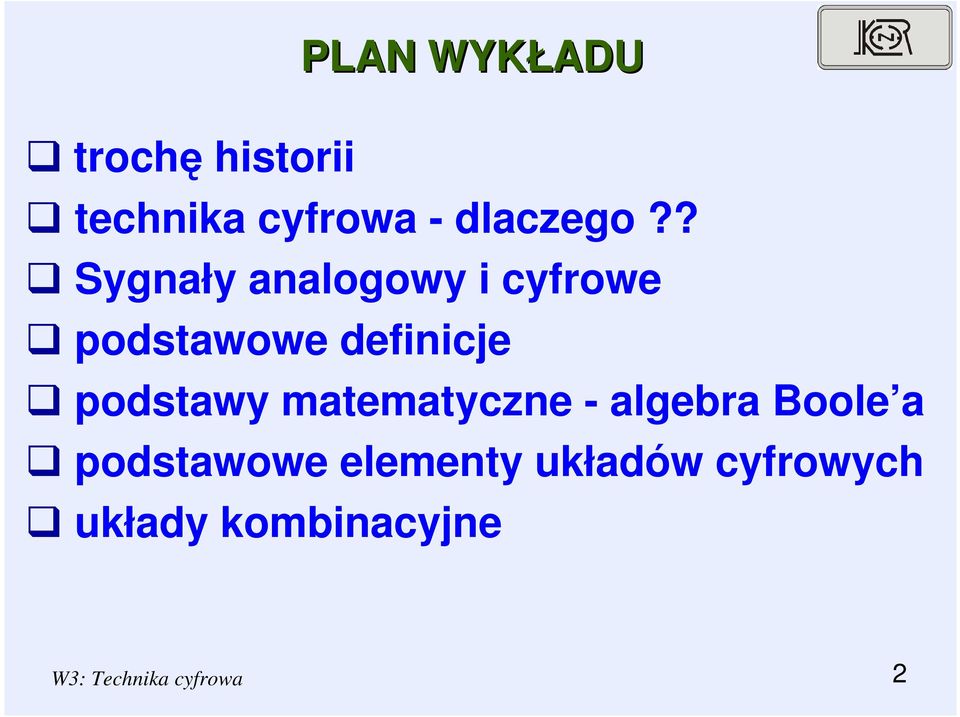

2 trochę historii PLAN WYKŁADU technika cyfrowa - dlaczego?? Sygnały analogowy i cyfrowe podstawowe definicje podstawy matematyczne - algebra Boole a podstawowe elementy układów cyfrowych układy kombinacyjne W3: Technika cyfrowa 2

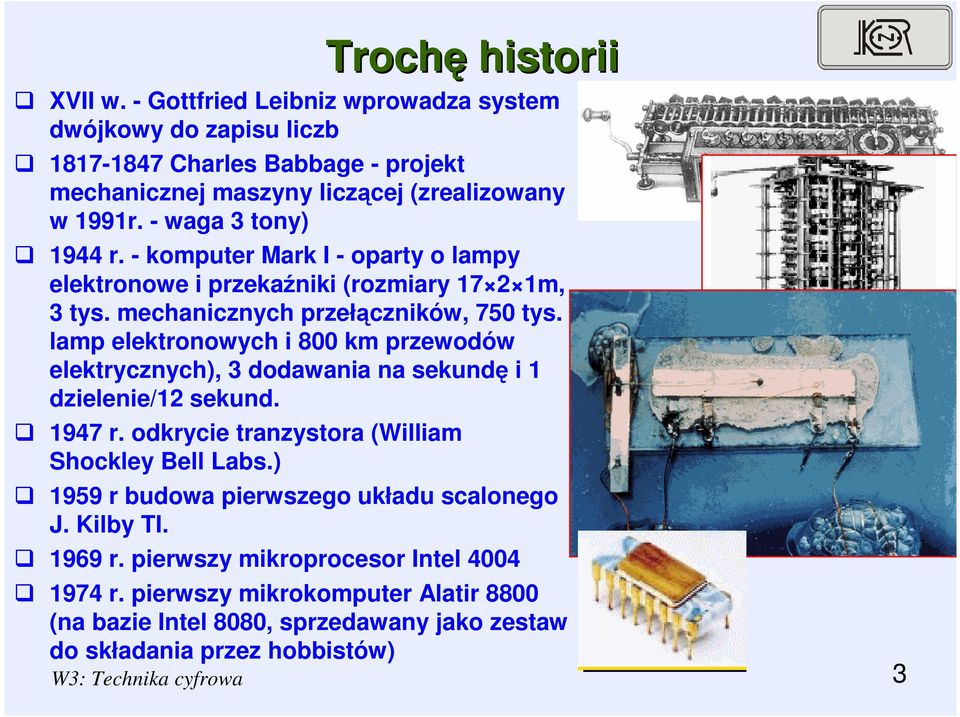

3 Trochę historii XVII w. - Gottfried Leibniz wprowadza system dwójkowy do zapisu liczb Charles Babbage - projekt mechanicznej maszyny liczącej (zrealizowany w 99r. - waga 3 tony) 944 r. - komputer Mark I - oparty o lampy elektronowe i przekaźniki (rozmiary 7 2 m, 3 tys. mechanicznych przełączników, 75 tys. lamp elektronowych i 8 km przewodów elektrycznych), 3 dodawania na sekundę i dzielenie/2 sekund. 947 r. odkrycie tranzystora (William Shockley Bell Labs.) 959 r budowa pierwszego układu scalonego J. Kilby TI. 969 r. pierwszy mikroprocesor Intel r. pierwszy mikrokomputer Alatir 88 (na bazie Intel 88, sprzedawany jako zestaw do składania przez hobbistów) W3: Technika cyfrowa 3

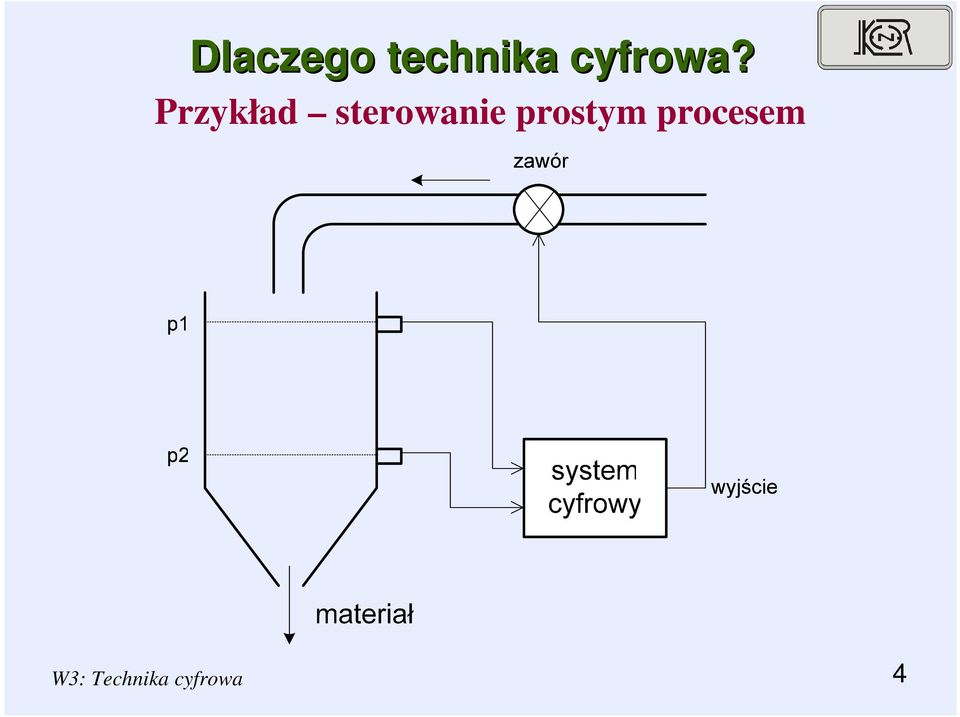

4 Dlaczego technika cyfrowa? Przykład sterowanie prostym procesem W3: Technika cyfrowa 4

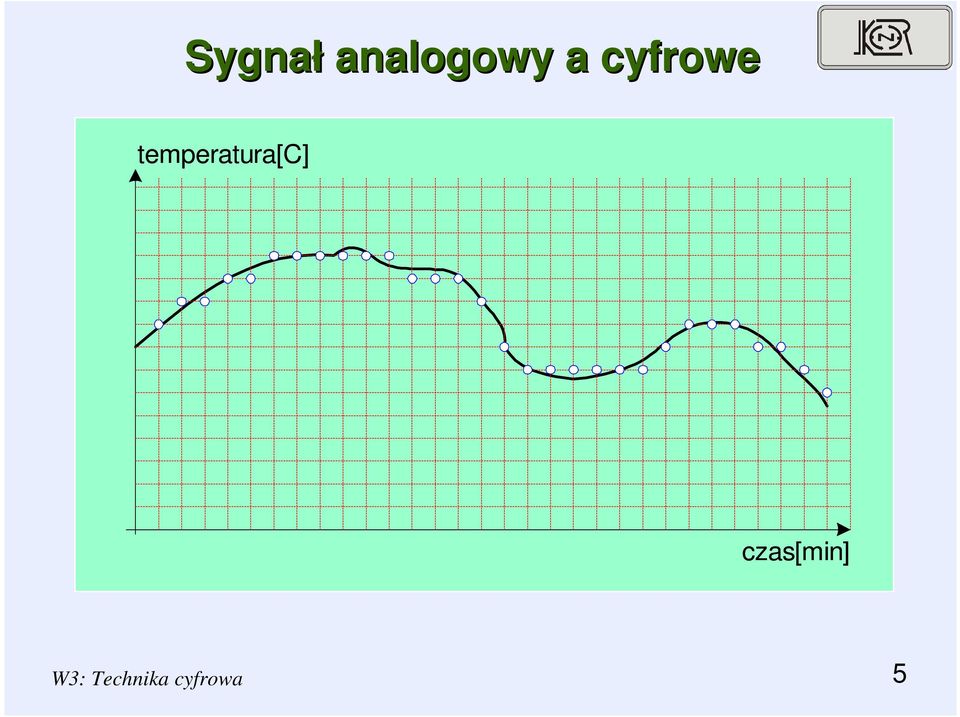

5 Sygnał analogowy a cyfrowe temperatura[c] czas[min] W3: Technika cyfrowa 5

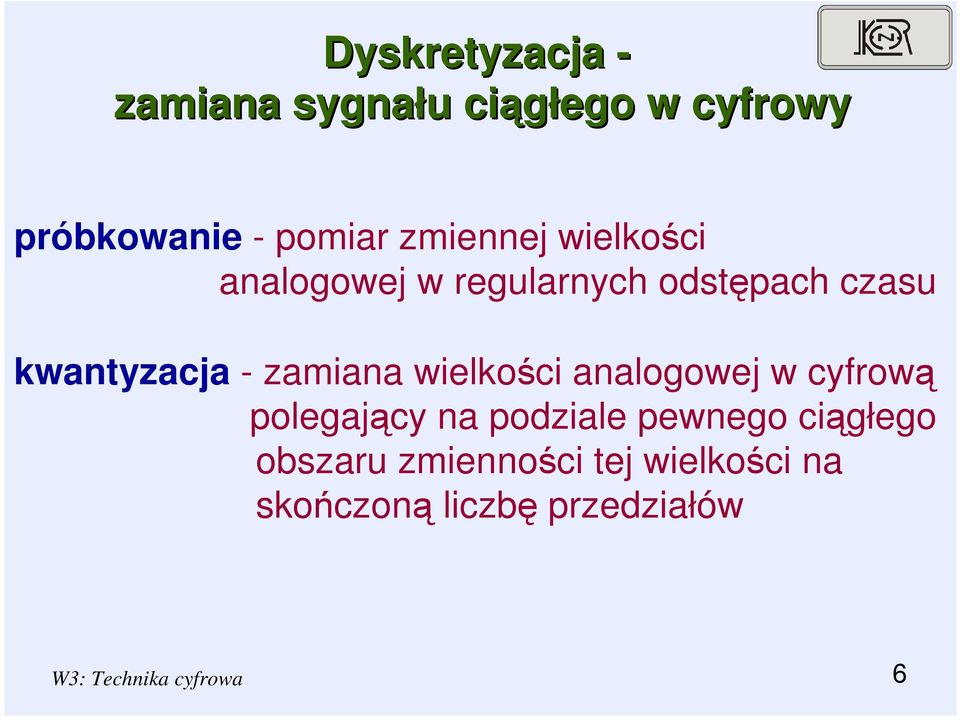

6 Dyskretyzacja - zamiana sygnału u ciągłego w cyfrowy próbkowanie - pomiar zmiennej wielkości analogowej w regularnych odstępach czasu kwantyzacja - zamiana wielkości analogowej w cyfrową polegający na podziale pewnego ciągłego obszaru zmienności tej wielkości na skończoną liczbę przedziałów W3: Technika cyfrowa 6

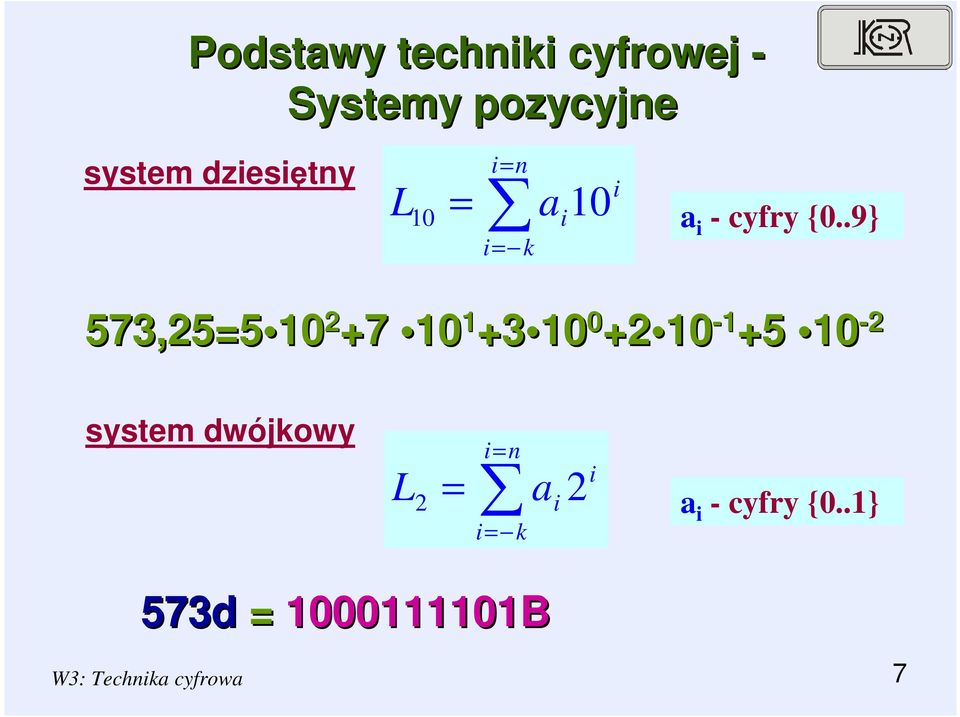

7 Podstawy techniki cyfrowej - Systemy pozycyjne system dziesiętny i = n a i i= k L = i a i - cyfry {..9} 573,25= system dwójkowy i = n a i i= k L = 2 i 2 a i - cyfry {..} 573d = B W3: Technika cyfrowa 7

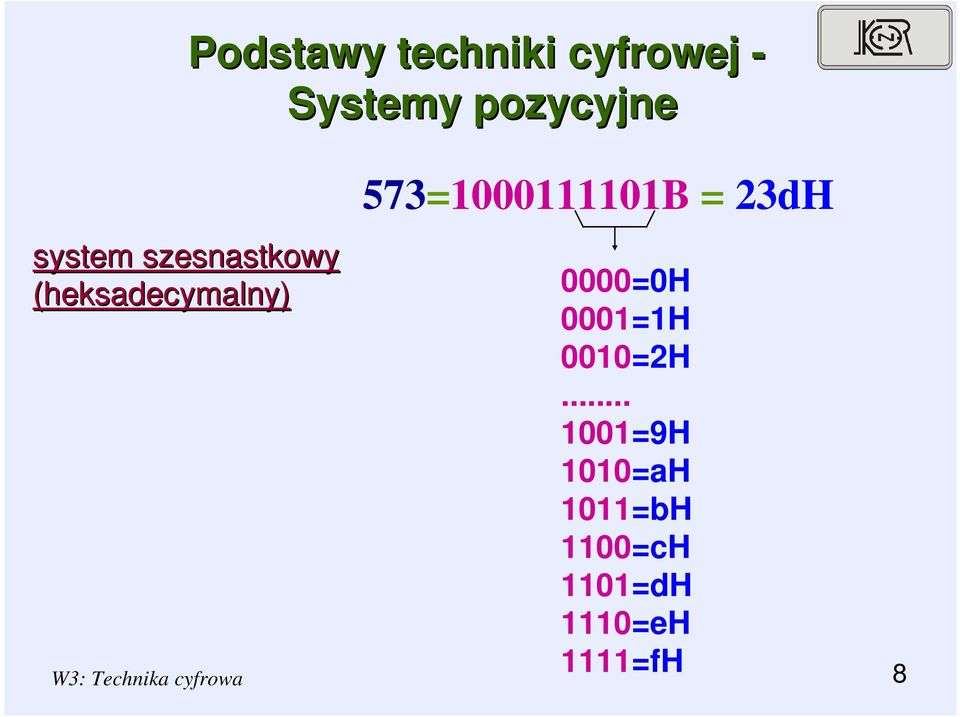

8 Podstawy techniki cyfrowej - Systemy pozycyjne system szesnastkowy (heksadecymalny) 573=B = 23dH =H =H =2H... =9H =ah =bh =ch =dh =eh =fh W3: Technika cyfrowa 8

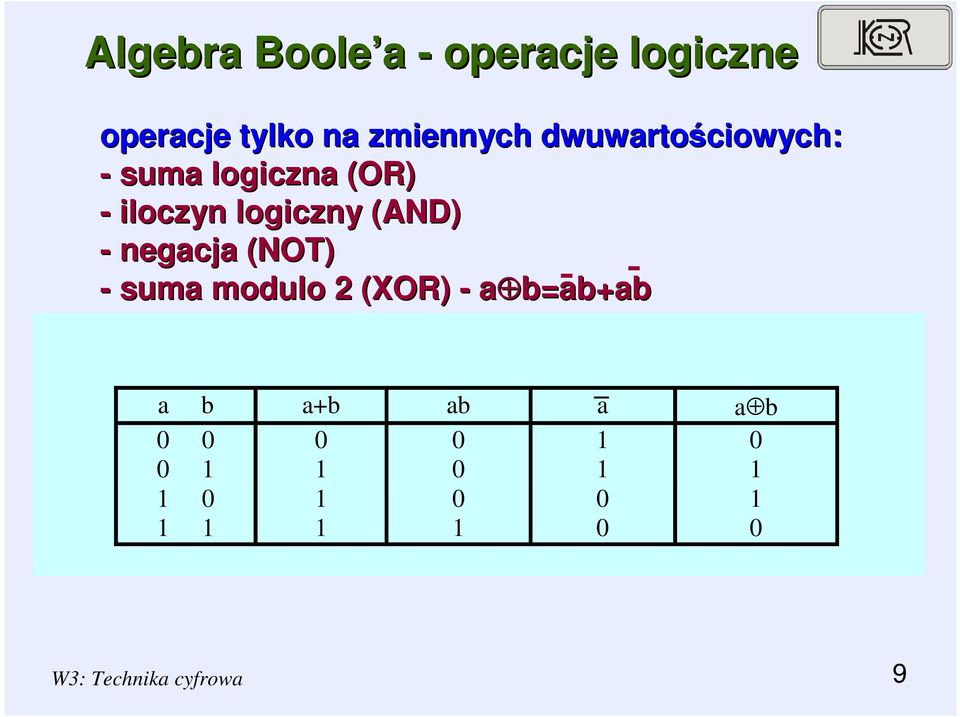

9 Algebra Boole a - operacje logiczne operacje tylko na zmiennych dwuwartościowych: - suma logiczna (OR) - iloczyn logiczny (AND) - negacja (NOT) - suma modulo 2 (XOR) - a b=ab+ab a b a+b ab a a b W3: Technika cyfrowa 9

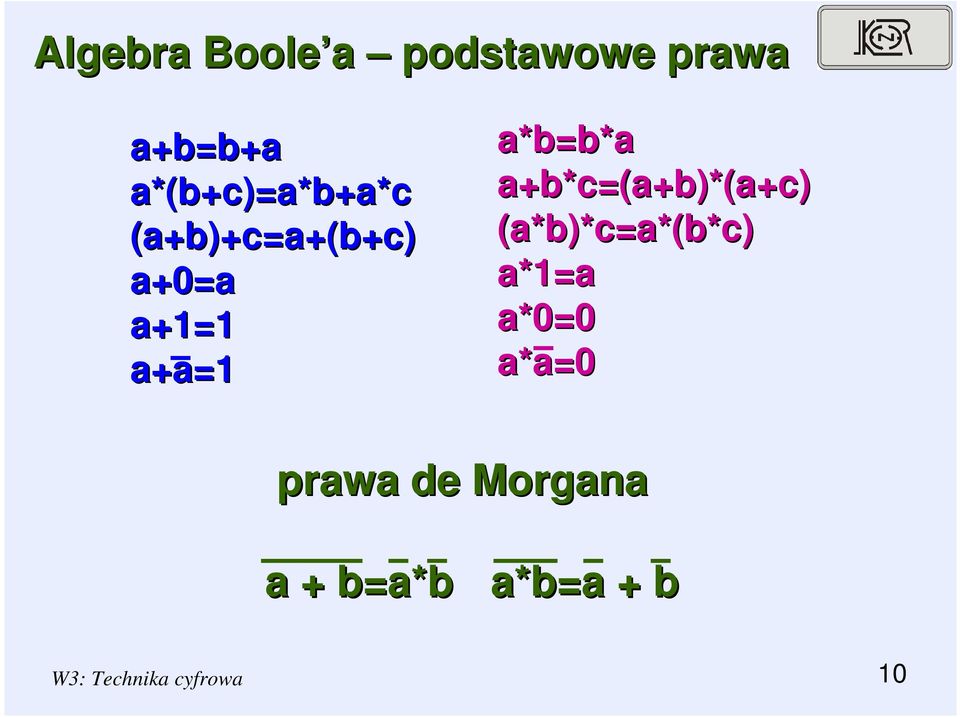

10 Algebra Boole a podstawowe prawa a+b=b+a a*(b+c)=a*b+a*c (a+b)+c=a+(b+c) a+=a a+= a+a= a*b=b*a a+b*c=(a+b)*(a+c) (a*b)*c=a*(b*c) a*=a a*= a*a= prawa de Morgana a + b=a*b a*b=a + b W3: Technika cyfrowa

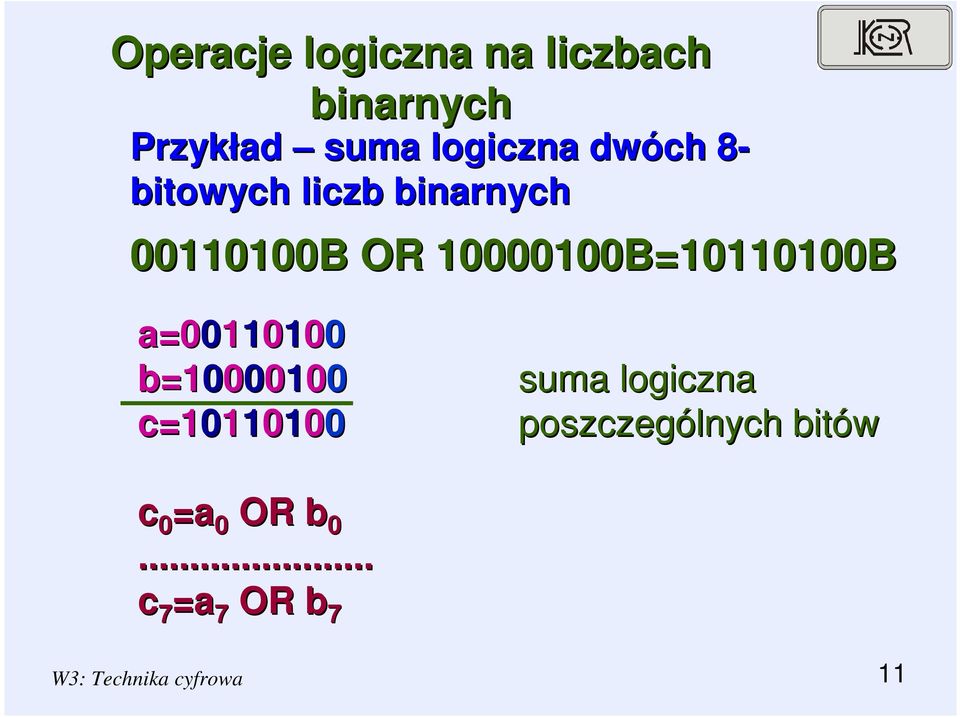

11 Operacje logiczna na liczbach binarnych Przykład suma logiczna dwóch 8-8 bitowych liczb binarnych B OR B=B a= b= suma logiczna c= poszczególnych bitów c =a OR b... c 7 =a 7 OR b 7 W3: Technika cyfrowa

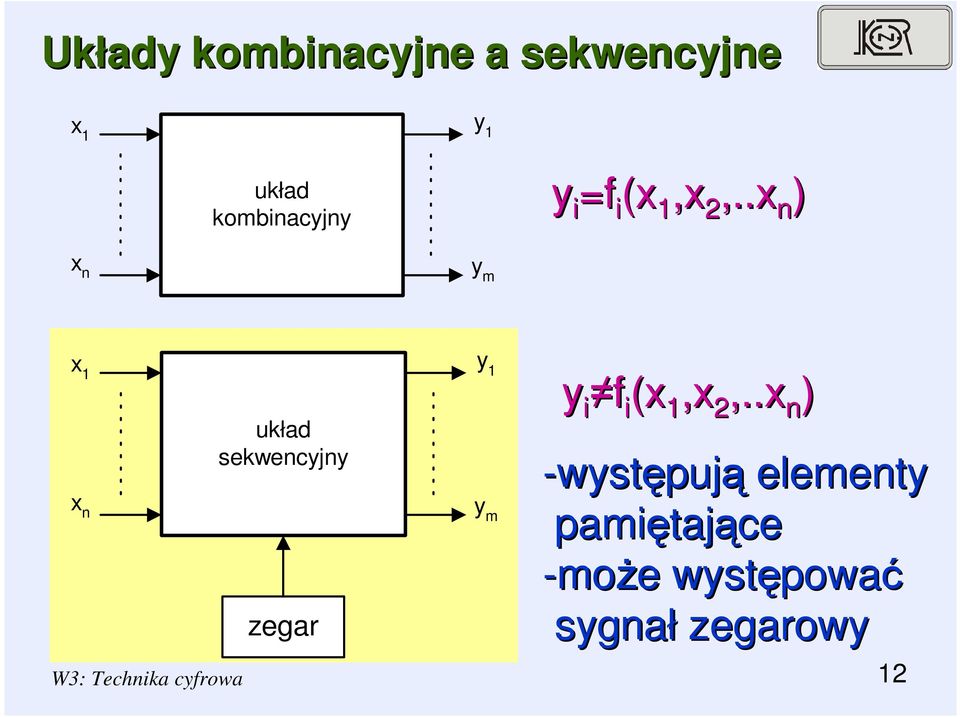

12 Układy kombinacyjne a sekwencyjne x x n układ kombinacyjny y y i =f i (x,x 2,..x n ) y m x x n układ sekwencyjny zegar y y m y i f i (x,x 2,..x n ) -występują elementy pamiętaj tające -moŝe e występowa pować sygnał zegarowy W3: Technika cyfrowa 2

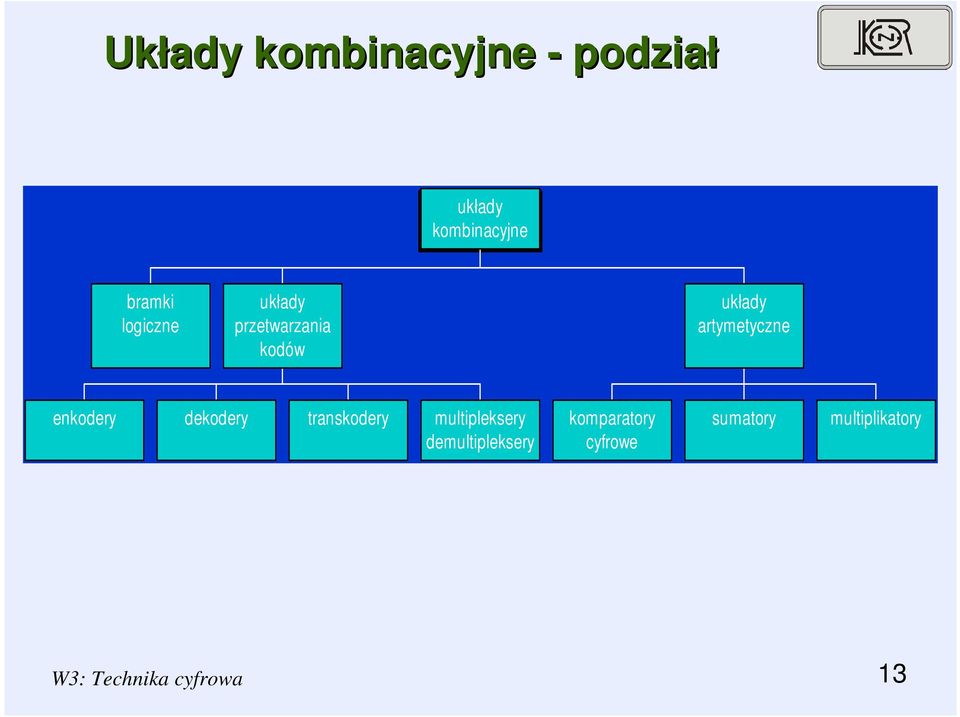

13 Układy kombinacyjne - podział układy kombinacyjne bramki logiczne układy przetwarzania kodów układy artymetyczne enkodery dekodery transkodery multipleksery demultipleksery komparatory cyfrowe sumatory multiplikatory W3: Technika cyfrowa 3

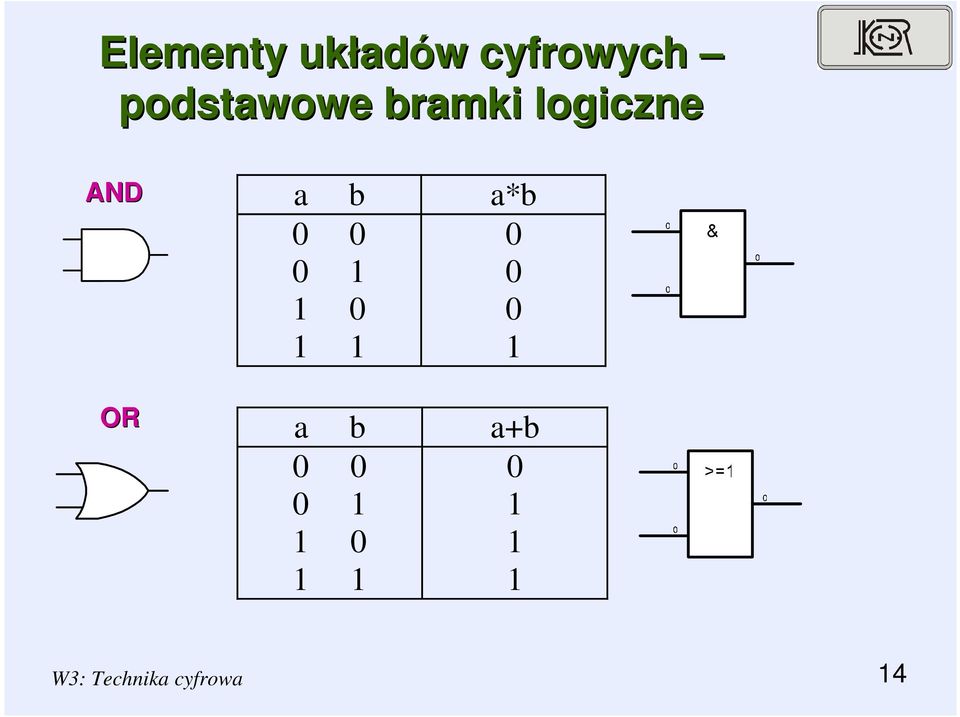

14 Elementy układ adów w cyfrowych podstawowe bramki logiczne AND a b a*b OR a b a+b W3: Technika cyfrowa 4

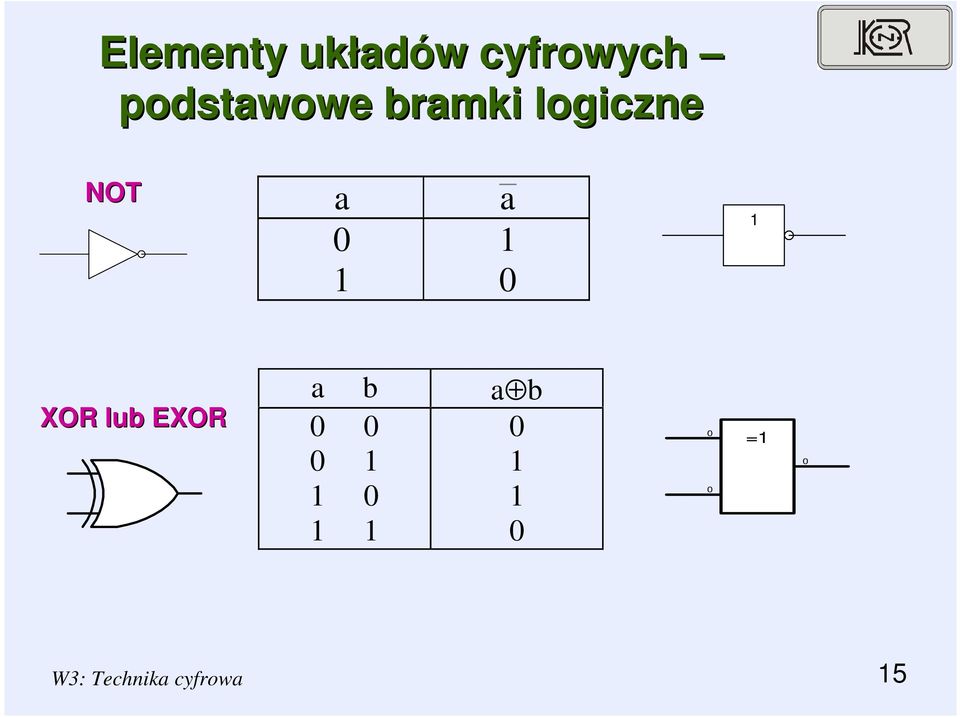

15 Elementy układ adów w cyfrowych podstawowe bramki logiczne NOT a a XOR lub EXOR a b a b = W3: Technika cyfrowa 5

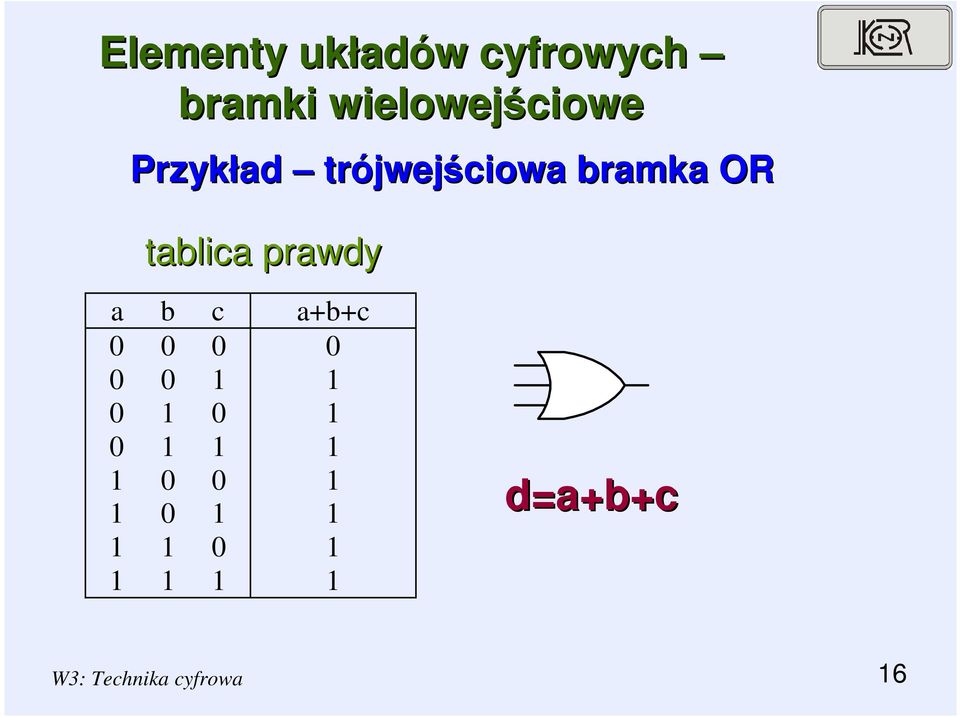

16 Elementy układ adów w cyfrowych bramki wielowejściowe Przykład trójwej jwejściowa bramka OR tablica prawdy a b c a+b+c d=a+b+c W3: Technika cyfrowa 6

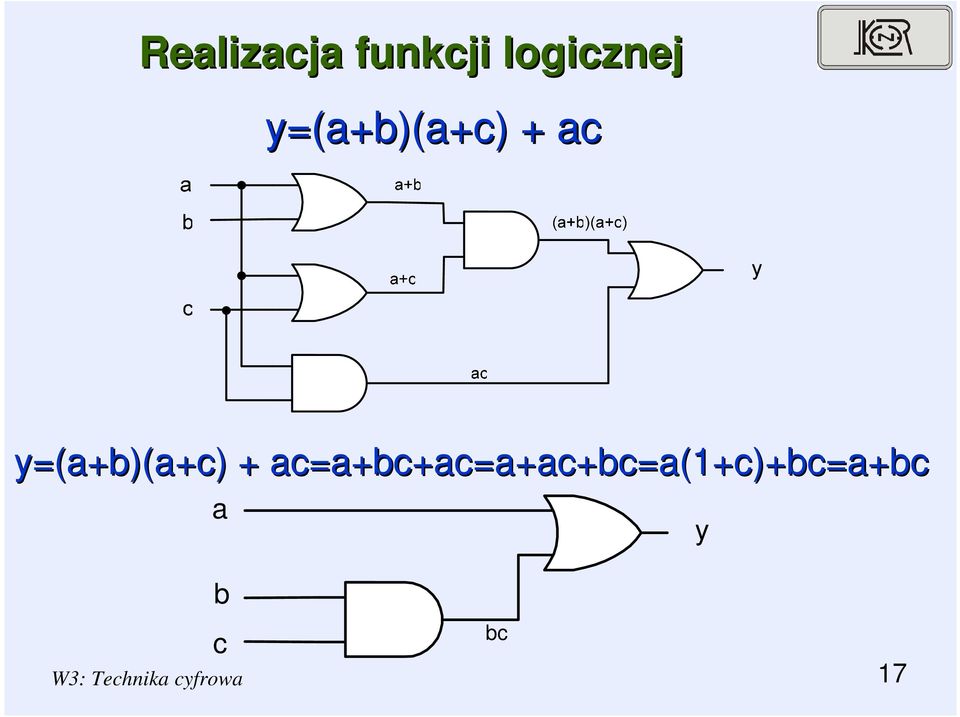

17 Realizacja funkcji logicznej y=(a+b)(a+c) + ac y=(a+b)(a+c) + ac=a+bc+ac=a+ac+bc=a(+c)+bc=a+bc a b c W3: Technika cyfrowa 7 bc y

18 Elementy układ adów w cyfrowych bramki uniwersalne NAND a b ab a*b=a + b NOR a b a+b a + b=a*b W3: Technika cyfrowa 8

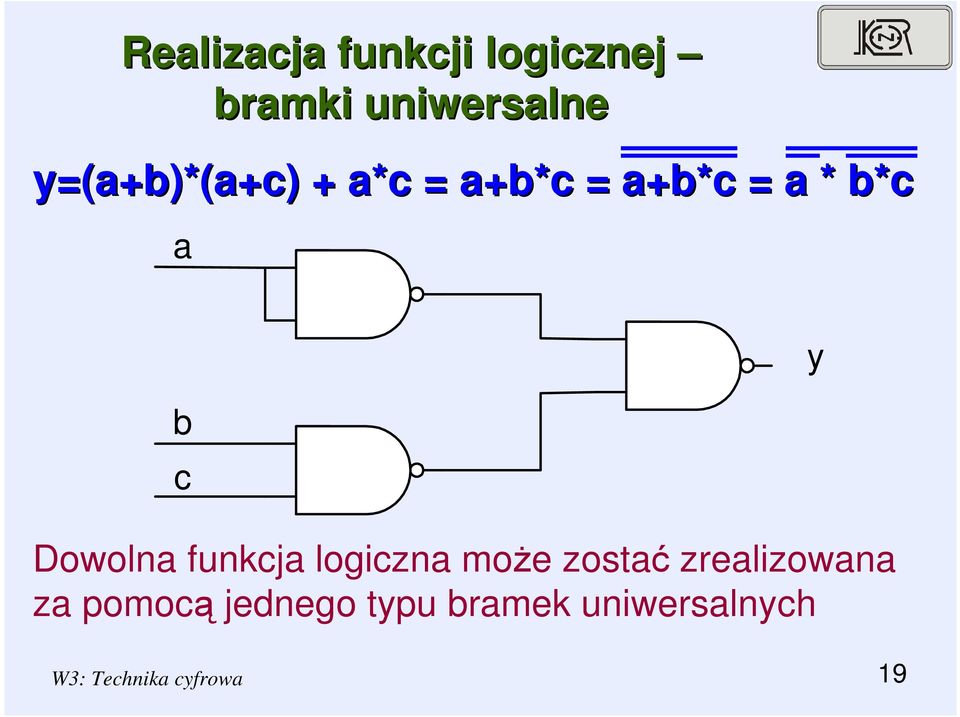

19 Realizacja funkcji logicznej bramki uniwersalne y=(a+b)*(a+c) ) + a*c = a+b*c = a+b*c = a * b*c a b c Dowolna funkcja logiczna moŝe zostać zrealizowana za pomocą jednego typu bramek uniwersalnych W3: Technika cyfrowa 9 y

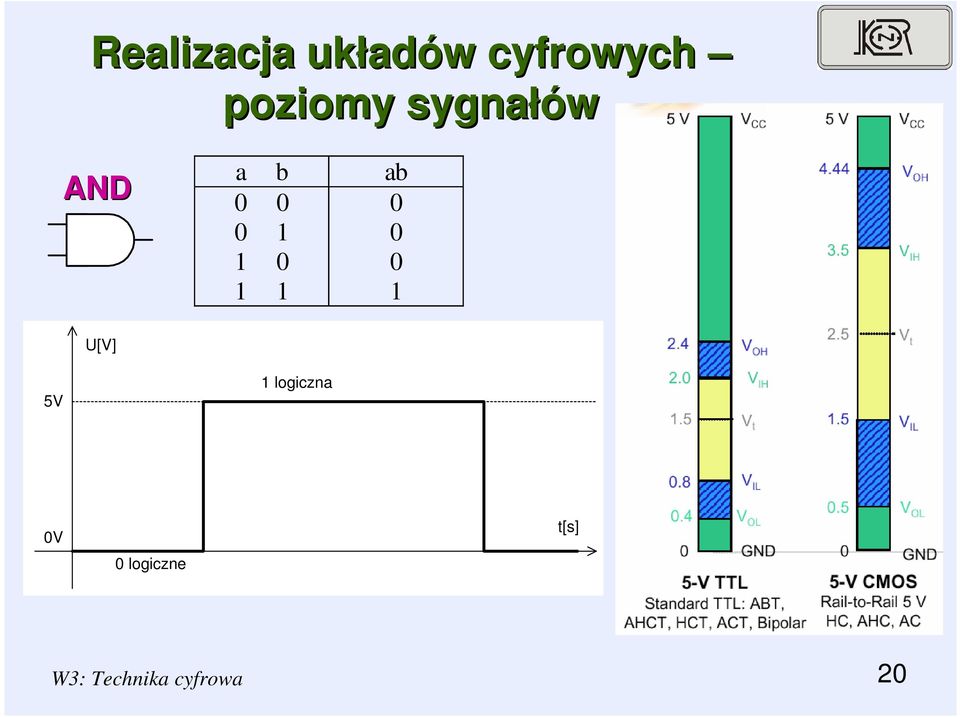

20 Realizacja układ adów w cyfrowych poziomy sygnałów AND a b ab 5V U[V] logiczna V logiczne t[s] W3: Technika cyfrowa 2

21 Realizacja układ adów w cyfrowych budowa bramek CMOS i TTL Vdd we we2 wy Vss CMOS TTL W3: Technika cyfrowa 2

22 Realizacja układ adów w cyfrowych technologie produkcji W3: Technika cyfrowa 22

23 Realizacja układ adów w cyfrowych stan aktualny W3: Technika cyfrowa 23

24 Parametry układ adów w cyfrowych ObciąŜ ąŝalność maksymalny pr maksymalny prąd d wyjściowy jaki moŝe e być pobrany w stanie niskim I L A B Czas propagacji A B t t t plh W3: Technika cyfrowa 24

25 Realizacja układ adów w cyfrowych właściwości róŝnych r technologii W3: Technika cyfrowa 25

26 Oznaczanie układ adów w cyfrowych W3: Technika cyfrowa 26

27 Podstawowe braki w technologii HC AND 74HC8 OR NOT XOR NAND 74HC32 74HC4 74HC86 74HC NOR 74HC2 W3: Technika cyfrowa 27

28 Układy kombinacyjne - enkodery Enkodery uk układy słuŝąs Ŝące do zamiany wartości zapisanej w kodzie z n n na inny kod kod z n enkoder kod wyjściowy W3: Technika cyfrowa 28

29 Układy kombinacyjne - enkodery Enkoder kodu z na BCD kod BCD - 4 bity stanowią cyfrę..9: np > > B 7 6 W3: Technika cyfrowa 29

30 Układy kombinacyjne - dekodery Dekoder Dekoder zamienia wartości zapisane w określonym kodzie na kod z n n W3: Technika cyfrowa 3

31 Układy kombinacyjne - transkodery Transkoder Transkoder zamienia wartości zapisane w określonym kodzie na inny kod (Ŝaden( z nich nie jest kodem z n n ) przykład ad: zamiana 4 bitowej liczby w kodzie BCD na kod wyświetlacza wietlacza 7-segmentowego 7 (74LS47( 74LS47) -> 2 -> W3: Technika cyfrowa 3

32 Układy kombinacyjne - multipleksery Multiplekser pod podłącza do wyjścia jeden z wielu kanałów wejściowych (zamiana informacji z równolegr wnoległej ej na szeregową) wejścia wyjście adres W3: Technika cyfrowa 32

33 Układy arytmetyczne - komparatory Komparator por porównuje dwie liczby zapisane binarnie i określa relacje miedzy nimi <>= a b a b a2 a=b b2 a3 b3 W3: Technika cyfrowa 33

34 Sumowanie liczb binarnych 77+5=82 + =B6H=82 W3: Technika cyfrowa 34

35 Układy arytmetyczne - sumatory Sumator dodaje dwie liczby zapisane binarnie A B C sumator -bitowy C A B S suma A B C S przeniesienie A B S C S W3: Technika cyfrowa 35

36 Układy arytmetyczne - sumatory Sumator pełny z przeniesieniem B 3 B 2 B B A 3 A 2 A A C 3 Σ Σ Σ Σ S 3 S 2 W3: Technika cyfrowa 36 S S

37 KONIEC WYKŁADU NR 4 W3: Technika cyfrowa 37
