Przekaźniki czasowe H/44. Przekaźniki czasowe. Przekaźnik czasowy opóźnienie załączania EN 61810

Wielkość: px
Rozpocząć pokaz od strony:

Download "Przekaźniki czasowe H/44. Przekaźniki czasowe. Przekaźnik czasowy opóźnienie załączania EN 61810"

Transkrypt

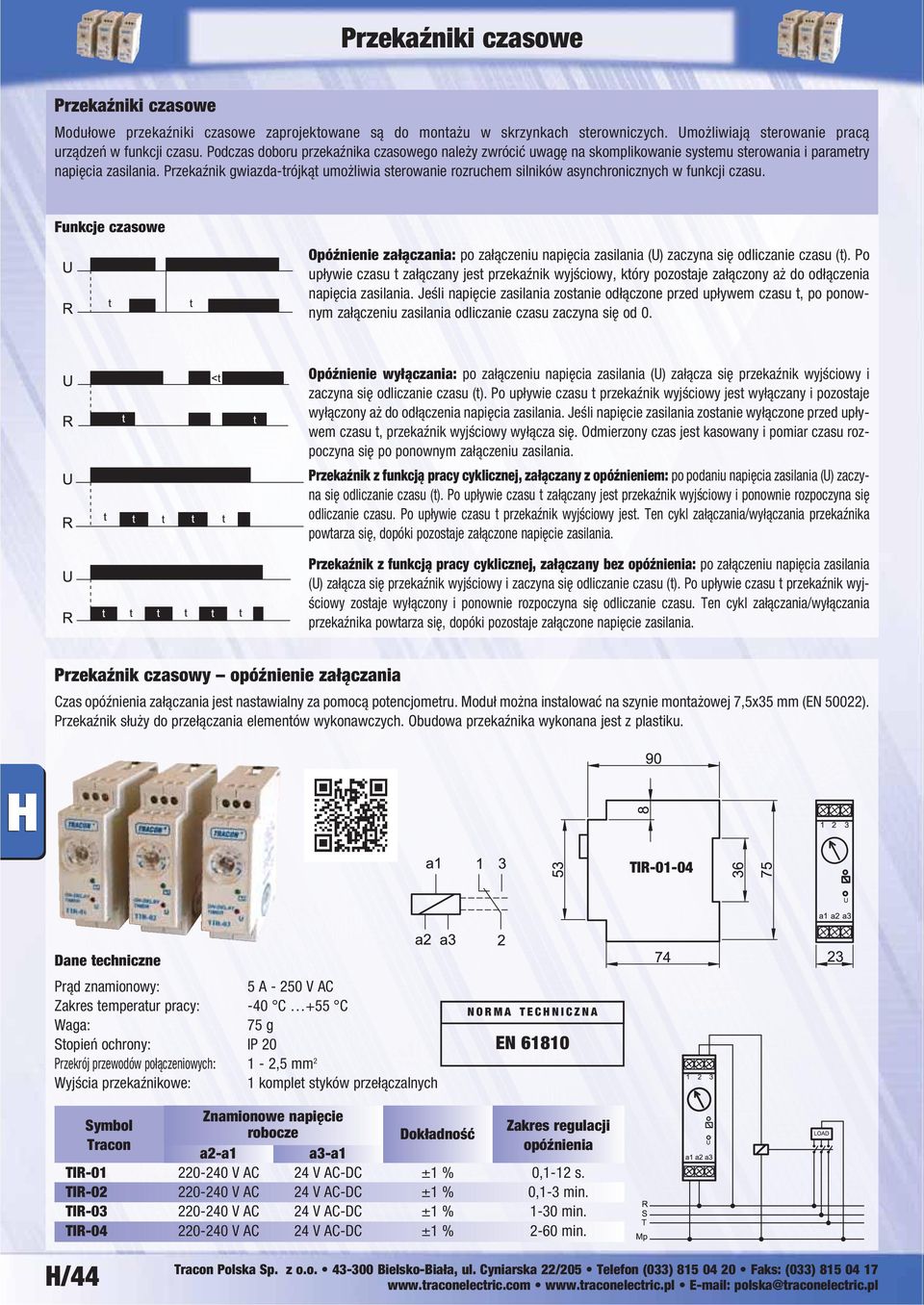

1 Przekaźniki czasowe Modułowe przekaźniki czasowe zaprojektowane są do montażu w skrzynkach sterowniczych. Umożliwiają sterowanie pracą urządzeń w funkcji czasu. Podczas doboru przekaźnika czasowego należy zwrócić uwagę na skomplikowanie systemu sterowania i parametry napięcia zasilania. Przekaźnik gwiazda-trójkąt umożliwia sterowanie rozruchem silników asynchronicznych w funkcji czasu. Funkcje czasowe Opóźnienie załączania: po załączeniu napięcia zasilania (U) zaczyna się odliczanie czasu (t). Po upływie czasu t załączany jest przekaźnik wyjściowy, który pozostaje załączony aż do odłączenia napięcia zasilania. Jeśli napięcie zasilania zostanie odłączone przed upływem czasu t, po ponownym załączeniu zasilania odliczanie czasu zaczyna się od 0. Opóźnienie wyłączania: po załączeniu napięcia zasilania (U) załącza się przekaźnik wyjściowy i zaczyna się odliczanie czasu (t). Po upływie czasu t przekaźnik wyjściowy jest wyłączany i pozostaje wyłączony aż do odłączenia napięcia zasilania. Jeśli napięcie zasilania zostanie wyłączone przed upływem czasu t, przekaźnik wyjściowy wyłącza się. Odmierzony czas jest kasowany i pomiar czasu rozpoczyna się po ponownym załączeniu zasilania. Przekaźnik z funkcją pracy cyklicznej, załączany z opóźnieniem: po podaniu napięcia zasilania (U) zaczyna się odliczanie czasu (t). Po upływie czasu t załączany jest przekaźnik wyjściowy i ponownie rozpoczyna się odliczanie czasu. Po upływie czasu t przekaźnik wyjściowy jest. Ten cykl załączania/wyłączania przekaźnika powtarza się, dopóki pozostaje załączone napięcie zasilania. Przekaźnik z funkcją pracy cyklicznej, załączany bez opóźnienia: po załączeniu napięcia zasilania (U) załącza się przekaźnik wyjściowy i zaczyna się odliczanie czasu (t). Po upływie czasu t przekaźnik wyjściowy zostaje wyłączony i ponownie rozpoczyna się odliczanie czasu. Ten cykl załączania/wyłączania przekaźnika powtarza się, dopóki pozostaje załączone napięcie zasilania. Przekaźnik czasowy opóźnienie załączania Czas opóźnienia załączania jest nastawialny za pomocą potencjometru. Moduł można instalować na szynie montażowej 7,5x35 mm (EN 50022). Przekaźnik służy do przełączania elementów wykonawczych. Obudowa przekaźnika wykonana jest z plastiku. TIR Wyjścia przekaźnikowe: 1 komplet styków przełączalnych Dokładność opóźnienia TIR V AC 24 V AC-DC ±1 % 0,1-12 s. TIR V AC 24 V AC-DC ±1 % 0,1-3 min. TIR V AC 24 V AC-DC ±1 % 1-30 min. TIR V AC 24 V AC-DC ±1 % 2-60 min. H/44

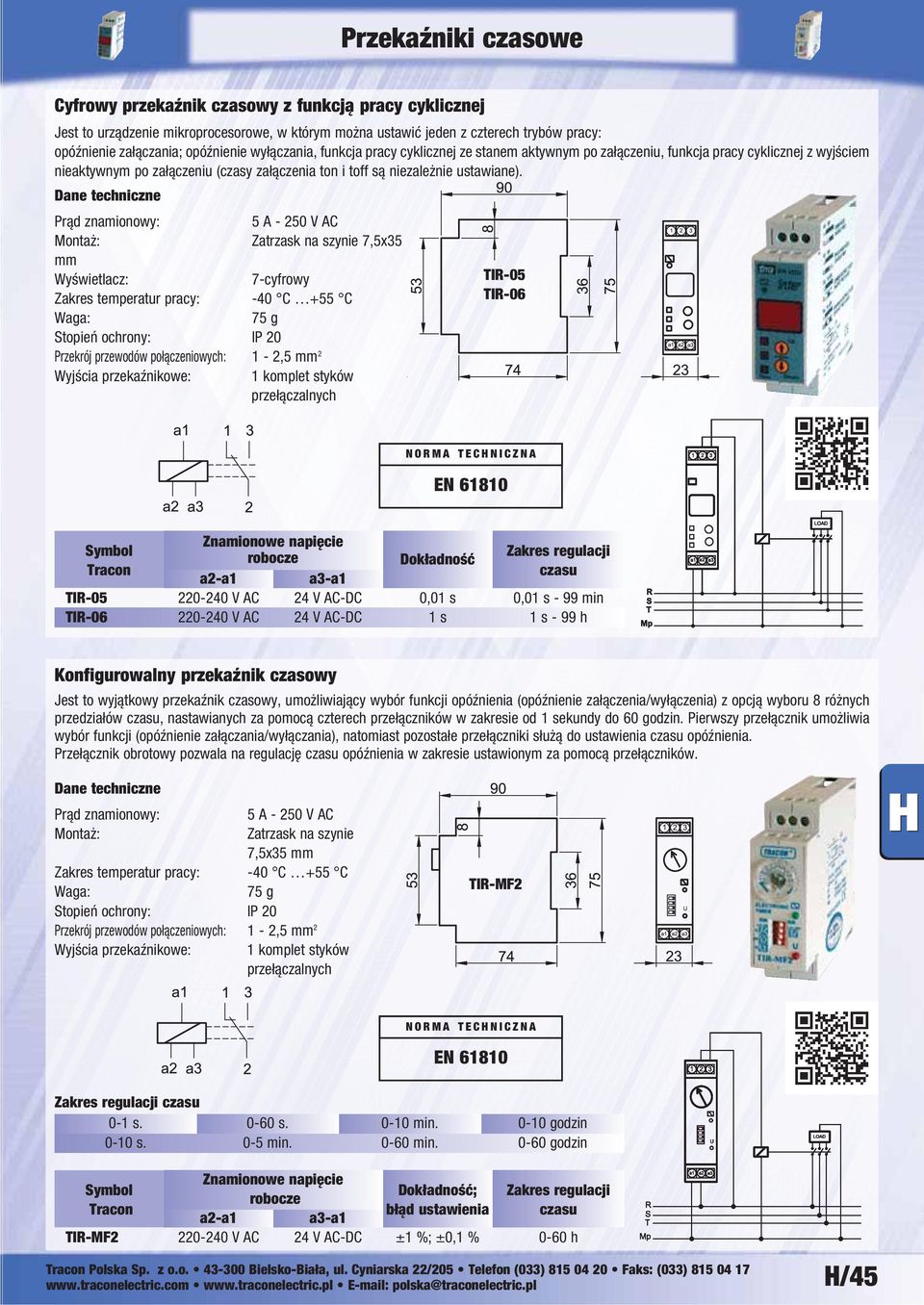

2 Cyfrowy przekaźnik czasowy z funkcją pracy cyklicznej Jest to urządzenie mikroprocesorowe, w którym można ustawić jeden z czterech trybów pracy: opóźnienie załączania; opóźnienie wyłączania, funkcja pracy cyklicznej ze stanem aktywnym po załączeniu, funkcja pracy cyklicznej z wyjściem nieaktywnym po załączeniu (czasy załączenia ton i toff są niezależnie ustawiane). Zatrzask na szynie 7,5x35 mm Wyświetlacz: 7-cyfrowy Wyjścia przekaźnikowe: 1 komplet styków przełączalnych TIR-05 TIR-06 Dokładność czasu TIR V AC 24 V AC-DC 0,01 s 0,01 s - 99 min TIR V AC 24 V AC-DC 1 s 1 s - 99 h Konfigurowalny przekaźnik czasowy Jest to wyjątkowy przekaźnik czasowy, umożliwiający wybór funkcji opóźnienia (opóźnienie załączenia/wyłączenia) z opcją wyboru 8 różnych przedziałów czasu, nastawianych za pomocą czterech przełączników w zakresie od 1 sekundy do 60 godzin. Pierwszy przełącznik umożliwia wybór funkcji (opóźnienie załączania/wyłączania), natomiast pozostałe przełączniki służą do ustawienia czasu opóźnienia. Przełącznik obrotowy pozwala na regulację czasu opóźnienia w zakresie ustawionym za pomocą przełączników. Zatrzask na szynie 7,5x35 mm Wyjścia przekaźnikowe: 1 komplet styków przełączalnych TIR-MF2 czasu 0-1 s s min godzin 0-10 s. 0-5 min min godzin Dokładność; błąd ustawienia czasu TIR-MF V AC 24 V AC-DC ±1 %; ±0,1 % 0-60 h H/45

3 Modułowe przekaźniki czasowe Przekaźnik modułowy został zaprojektowany do stosowania w szafach sterowniczych. Za pomocą przekaźników TIR można nastawić czas zwłoki załączania lub wyłączania w różnych przedziałach czasowych od 0,1 sek do 999 godz. Do regulacji nastaw czasowych w danym przedziale czasu służą przyciski wyświetlacza. Wykonanie przekaźnika pozwala na jego mocowanie na szynie montażowej 7,5x35 mm (wg normy EN 50022). Jest on umieszczony w obudowie plastikowej. : Nastawianie czasu na wyświetlaczu: 2 cyfrowe: dla typów TIR-MO1 i TIR-MO2 3 cyfrowe: dla typu TIR-MO2A Obciążalność wyjścia: 250V AC, 5A AC1, 30V DC 5A Temperatura pracy: -5 C +40 C Max. przekrój przewodu podłącz: 1-2,5 mm 2 Rodzaj wyjścia przekaźnikowego: 2 zestyk przełączny Kod zasilania Dokładność; Nastawialny przedział a2-a1 a2-a3 Błąd nastawienia czasowy Masa TIR-MO1 230 V AC 24 V AC/DC ±1 % 0,1 sec 99 h 70 g TIR-MO2 230 V AC 24 V AC/DC ±1 % 0,1 sec 99 h 100 g TIR-MO2A 230 V AC - ±1 % 0,1 sec 999 h 100 g Wybór przedziału czasowego MO MO2 MO2A ,1-9,9 s 0,1-9,9 s 0,1-99,9 s 1-99 s 1-99 s s s s s 0,1-9,9 m 0,1-9,9 m 0,1-99,9 m 1-99 m 1-99 m m m m m 0,1-9,9 h 0,1-9,9 h 0,1-99,9 h 1-99 h 1-99 h h Wybór funkcji Opóźnione Opóźnione załączanie wyłączanie TIR-MO1 TIR-MO2 TIR-MO2A Zaciski: 15 Styk CO (wspólny) 25 Styk CO (wspólny) 16 Styk NC (rozwierny) 26 Styk NC (rozwierny) 18 Styk NO (zwierny) 28 Styk NO (zwierny) TIR-MO1 TIR-MO2, TIR-MO2A H/46

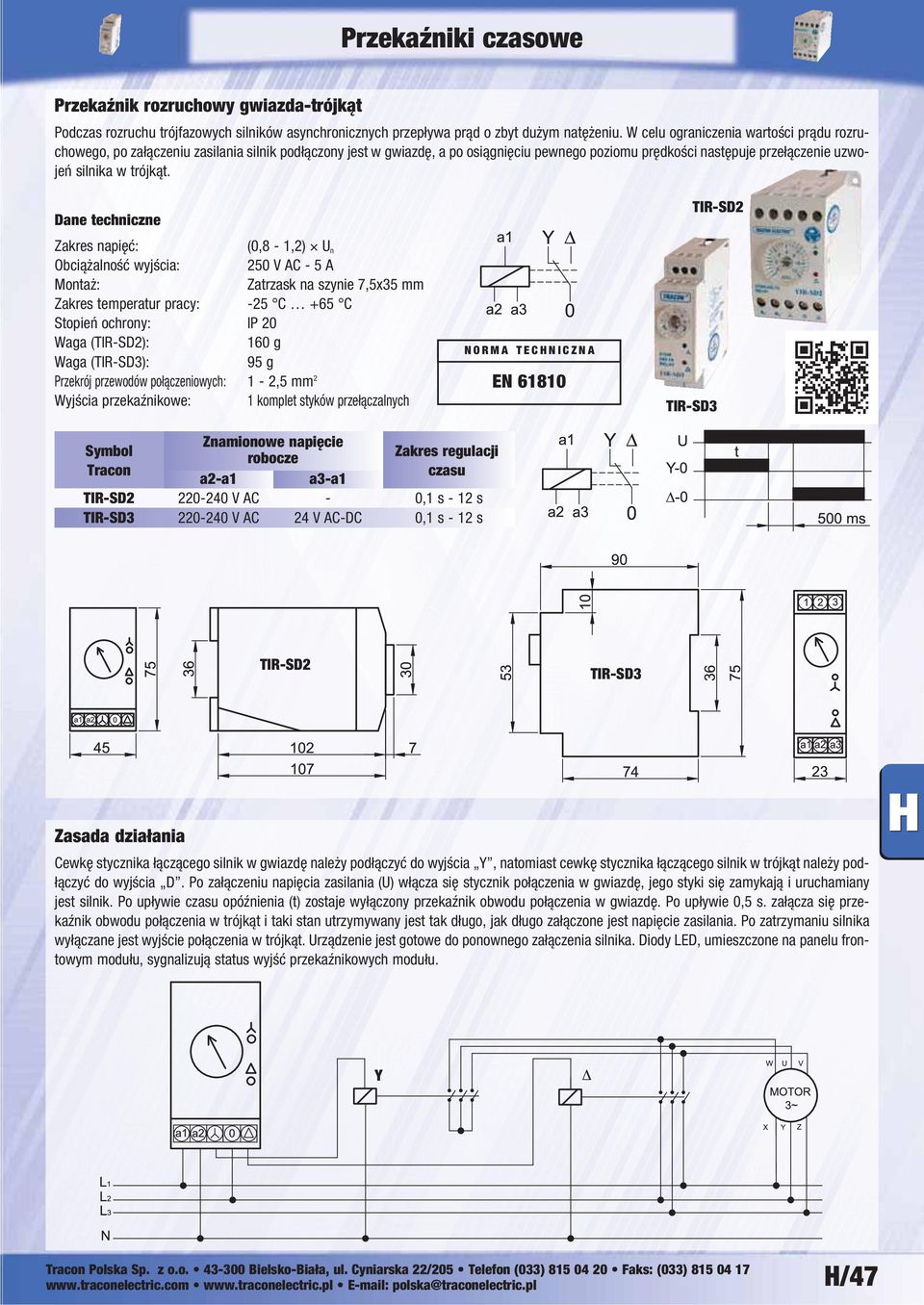

4 Przekaźnik rozruchowy gwiazda-trójkąt Podczas rozruchu trójfazowych silników asynchronicznych przepływa prąd o zbyt dużym natężeniu. W celu ograniczenia wartości prądu rozruchowego, po załączeniu zasilania silnik podłączony jest w gwiazdę, a po osiągnięciu pewnego poziomu prędkości następuje przełączenie uzwojeń silnika w trójkąt. Zakres napięć: (0,8-1,2) U n Obciążalność wyjścia: 250 V AC - 5 A Zatrzask na szynie 7,5x35 mm Zakres temperatur pracy: -25 C +65 C Waga (TIR-SD2): 160 g Waga (TIR-SD3): 95 g Wyjścia przekaźnikowe: 1 komplet styków przełączalnych TIR-SD3 TIR-SD2 czasu TIR-SD V AC - 0,1 s - 12 s TIR-SD V AC 24 V AC-DC 0,1 s - 12 s TIR-SD2 TIR-SD3 Zasada działania Cewkę stycznika łączącego silnik w gwiazdę należy podłączyć do wyjścia Y, natomiast cewkę stycznika łączącego silnik w trójkąt należy podłączyć do wyjścia D. Po załączeniu napięcia zasilania (U) włącza się stycznik połączenia w gwiazdę, jego styki się zamykają i uruchamiany jest silnik. Po upływie czasu opóźnienia (t) zostaje wyłączony przekaźnik obwodu połączenia w gwiazdę. Po upływie 0,5 s. załącza się przekaźnik obwodu połączenia w trójkąt i taki stan utrzymywany jest tak długo, jak długo załączone jest napięcie zasilania. Po zatrzymaniu silnika wyłączane jest wyjście połączenia w trójkąt. Urządzenie jest gotowe do ponownego załączenia silnika. Diody LED, umieszczone na panelu frontowym modułu, sygnalizują status wyjść przekaźnikowych modułu. Y Δ H/47

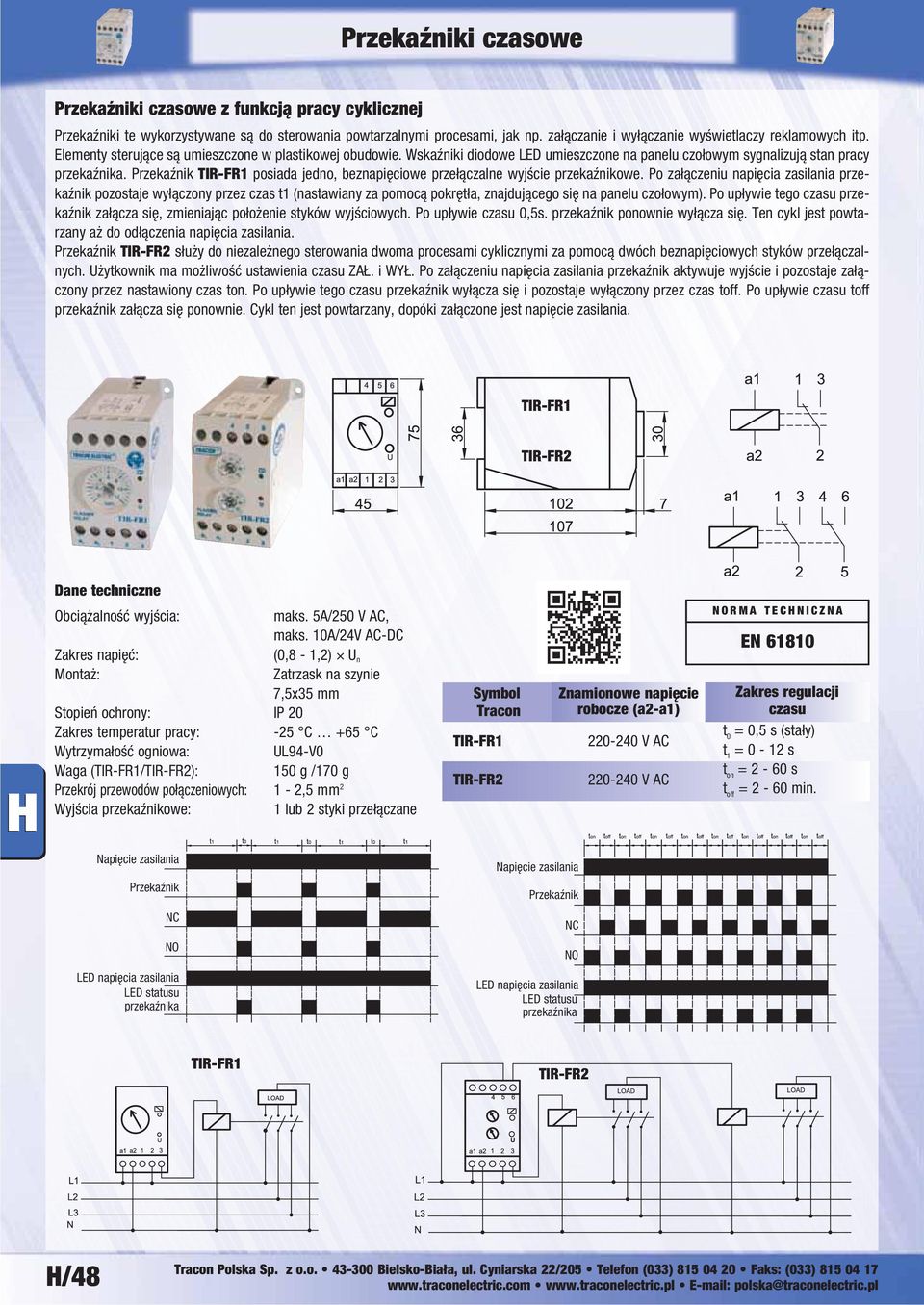

5 Przekaźniki czasowe z funkcją pracy cyklicznej Przekaźniki te wykorzystywane są do sterowania powtarzalnymi procesami, jak np. załączanie i wyłączanie wyświetlaczy reklamowych itp. Elementy sterujące są umieszczone w plastikowej obudowie. Wskaźniki diodowe LED umieszczone na panelu czołowym sygnalizują stan pracy przekaźnika. Przekaźnik posiada jedno, beznapięciowe przełączalne wyjście przekaźnikowe. Po załączeniu napięcia zasilania przekaźnik pozostaje wyłączony przez czas t1 (nastawiany za pomocą pokrętła, znajdującego się na panelu czołowym). Po upływie tego czasu przekaźnik załącza się, zmieniając położenie styków wyjściowych. Po upływie czasu 0,5s. przekaźnik ponownie wyłącza się. Ten cykl jest powtarzany aż do odłączenia napięcia zasilania. Przekaźnik służy do niezależnego sterowania dwoma procesami cyklicznymi za pomocą dwóch beznapięciowych styków przełączalnych. Użytkownik ma możliwość ustawienia czasu ZAŁ. i WYŁ. Po załączeniu napięcia zasilania przekaźnik aktywuje wyjście i pozostaje załączony przez nastawiony czas ton. Po upływie tego czasu przekaźnik wyłącza się i pozostaje wyłączony przez czas toff. Po upływie czasu toff przekaźnik załącza się ponownie. Cykl ten jest powtarzany, dopóki załączone jest napięcie zasilania. Obciążalność wyjścia: maks. 5A/250 V AC, maks. 10A/24V AC-DC Zakres napięć: (0,8-1,2) U n Zatrzask na szynie 7,5x35 mm Zakres temperatur pracy: -25 C +65 C Wytrzymałość ogniowa: UL94-V0 Waga (/): 150 g /170 g Wyjścia przekaźnikowe: 1 lub 2 styki przełączane (a2-a1) czasu V AC t 0 = 0,5 s (stały) t 1 = 0-12 s V AC t on = 2-60 s t off = 2-60 min. Napięcie zasilania Przekaźnik NC NO LED napięcia zasilania LED statusu przekaźnika Napięcie zasilania Przekaźnik NC NO LED napięcia zasilania LED statusu przekaźnika H/48
