2 System mikroprocesorowy z układem Z80 System mikroprocesorowy z procesorem Z80 może zaadresować maksymalnie 64 k-bajty pamięci programu i danych oraz 256 urządzeń we-wy. Urządzenia we-wy mogą być lokowane w przestrzeni adresowej pamięci i wtedy adresacja odbywa się jak dla komórek pamięci (adresy 16-bitowe, rejestry adresowe HL, IX, IY, adres bezpośredni)- rozkazy typu LD. Mogą być też adresowane w przestrzeni adresowej wejściawyjścia (maksymalnie 256 lokacji)- rozkazy IN, OUT.

3 Założenia systemu w wersji minimalnej: - niepełny dekoder adresowy, - podział przestrzeni pamięci na osiem obszarów po 8kB, - adresy FFF- pamięć ROM programu, -adresy FFF- pamięć RAM danych, -urządzenia we-wy w ilości 6 sztuk pod adresami: -4000, 6000, 8000, A000, C000, E000, -ilość lokacji zajmowanych prze urządzenie we-wy- 8 lokacji.

4 8kB ROM 1 74LS04 2MHz VCC VCC D0 D1 D2 D3 D4 D5 D6 D7 WAIT HALT BUSREQ BUSACK RESET INT NMI CLK RFSH M1 VCC GND Z80 A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 RD WR IORQ MREQ System mikroprocesorowy Z80 w wersji minimalnej z pamięciami 8kB pamięci programu i 8kB pamięci danych. A B C 74LS42 CS0 CS1 CS2 CS3 CS4 CS5 CS6 CS7 Dekoder adresowy CS3 CS2 CS4 MEMR MEMW IOR IOW A0 A1 A2 A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 D0 D1 D2 D3 D4 D5 D6 D7 OE CS GND VCC D0 D1 D2 D3 D4 D5 D6 D7 RD WR CS GND VCC 8kB RAM IOW IOR MEMW MEMR

5 Generator kwarcowy przebiegu prostokątnego ze zlinearyzowanymi bramkami negacji 74LS04 Literatura: Jan Pieńkos, Janusz Turczyński, Układy scalone TTL w systemach cyfrowych. Źródło: [Jan Pieńkos, Janusz Turczyński, Układy scalone...]

6 A15 A14 A13 A12 A11...A ADDR HEX FFF FFF FFF FFF FFFF Podział obszaru pamięci na pola 8k-Bajtowe

7 VCC Q 2 STEP 5 IORQ 3 RFSH 4 RFSH 5 RFSH IORQ MREQ 3 MREQ 4 MREQ B A1 A2 RFSH 3, 5 Q 2 S D Q Q R 74LS74 1 RESET RESET WAIT Start Układ pracy krokowej co cykl maszynowy mikroprocesora Z80

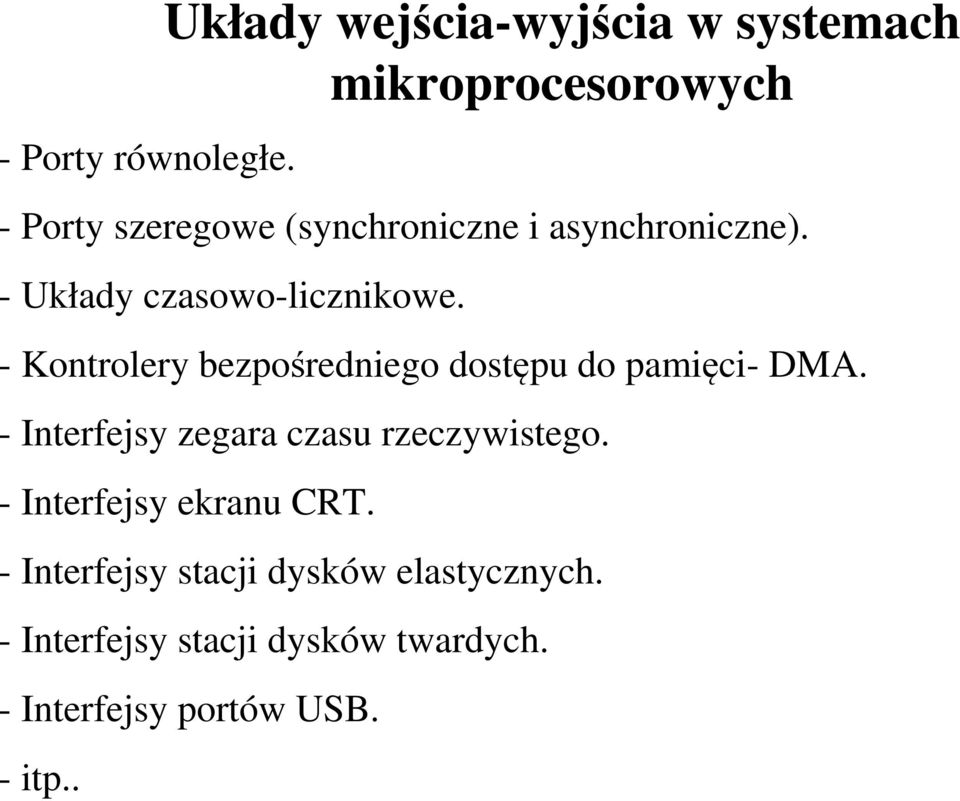

8 - Porty równoległe. Układy wejścia-wyjścia w systemach mikroprocesorowych - Porty szeregowe (synchroniczne i asynchroniczne). - Układy czasowo-licznikowe. - Kontrolery bezpośredniego dostępu do pamięci- DMA. - Interfejsy zegara czasu rzeczywistego. - Interfejsy ekranu CRT. - Interfejsy stacji dysków elastycznych. - Interfejsy stacji dysków twardych. - Interfejsy portów USB. - itp..

9 Literatura: PORT RÓWNOLEGŁY 8255

10 Układ 8255 jest programowalnym układem we-wy, zawierającym trzy ośmio bitowe porty: PA, PB, PC. Każdy z portów może pracować jako wejście lub wyjście w trybie bez potwierdzeń (zwykły port wyjściowy lub wejściowy). Jest to tzw. tryb 0. Port A i B mogą pracować jako wejście lub wyjście w trybie pierwszym z potwierdzeniami. Linie potwierdzenia znajdują się wtedy na wybranych liniach portu C. Dla wejścia są to sygnały: -STB- strob zapisu danych, -IBF- bufor wejściowy pełny (dana zapisana). Dla wyjścia są to sygnały: -OBF- bufor wyjściowy pełny, -ACK- potwierdzenie odczytu danych

11 W trybie dwukierunkowym portu A sygnały strobujące są analogiczne: -STB, -IBF, -OBF, -ACK. Gdy port A pracuje w trybie 1. port B może pracować jedynie w trybie 0 ( z braku dodatkowych linii sterujących) W trybach 1 i 2 układ może generować przerwania na określonych liniach portu C, które są maskowane wybranymi bitami portu C. Odmaskowanie przerwań następuje przez ustawienie na 1 wybranych bitów portu C.

12 Port równoległy 8255A firmy Intel [ Schemat blokowy układu portów równoległych 8255

13 Wyprowadzenia układu 8255 [

14 Sygnały sterujące: RESET- aktywny stanem wysokim sygnał zerujący układ (wprowadzający w stan początkowy- porty jako wyjścia w stanie wysokiej impedancji). RD- aktywny stanem niski strob odczytu. WR- aktywny stanem niskim strob zapisu. CS- aktywny stanem niskim sygnał wyboru układu. A0,A1- linie adresowe wyboru jednej z czterech wewnętrznych lokacji układu: portu A, portu B, portu C, rejestru trybu (modu) pracy układu. PA0-PA7- linie portu A PB0-PB7- linie portu B PC0-PC7- linie portu C GND, VCC- zasilanie układu.

15 Zestawienie operacji zapisu i odczytu- wykorzystanie linii sterujących i adresowych [

16 A1 A0 CS RD WR A1 A0 CS RD WR o 1 Zapis danej na port A Zapis danej na port B Zapis danej na port C Zapis słowa trybu pracy lub ustawienia bitów portu C Odczyt danej z portu A Odczyt danej z portu B Odczyt danej z portu C Odczyt słowa trybu pracy

17 Dołączenie 8255 do systemu mikroprocesorowego w przestrzeni adresowej pamięci MEMR MEMW CS2 A0 A1 D0 D1 D2 D3 D4 D5 D6 D7 CS A0 A1 RD WR RESET 8255 RESET

18 Wykorzystanie portów układu 8255 w różnych modach pracy [

19 Format słowa sterującego układu 8255 [

20 Indywidualne ustawianie-kasowanie bitów portu C [

21 Tryb 0- wejście [ Tryb 0- wyjście Przebiegi czasowe dla trybu zerowego (zwykły port wejściowywyjściowy, bez potwierdzeń)

22 Tryb 1 wejściowy [

23 Tryb 1 wejściowy- przebiegi czasowe [

24 Tryb 1 wyjściowy [

25 Tryb 1 wyjściowy- przebiegi czasowe [

26 [ Tryb 2 portu A

27 Tryb 2 portu A, przebiegi czasowe [

28 Przebiegi czasowe zapisu i odczytu układu 8255 przez mikroprocesor [

29 Programowanie układu 8255 w asemblerze Z80 port A- tryb 1 wyjście, port B- tryb 1 wejście, wolne bity portu C- wyjścia, Odmaskowanie przerwania od obu portów. Układ zajmuje lokacje adresowe: FF00-FF03 w przestrzeni pamięci. Słowo sterujące ustawiające tryby pracy: 1 tryb A PA-I/O PC4-7 tryb B PB-I/O PC Słowo sterujące A6 hex

30 Aby odmaskować przerwania należy wysłać sterujące ustawiające bity: PC2 0 X X X numer bitu set/reset Słowo sterujące- 05 hex PC6 0 X X X numer bitu set/reset Słowo sterujące- 0D hex

31 Po zaprogramowaniu odczytać port B i odczytaną daną zapisać na port A. W asemblerze Z80 liczby heksadecymalne poprzedza znak #, brak # oznacz liczbę dziesiętną, przeliczaną podczas asemblacji (zamiany na kod maszynowy) na liczbę heksadecymalną. Przykład programu w asemblerze Z80: LD HL, #FF03 ; załadowanie do rejestru HL adresu rejestru sterującego LD (HL),#A6 ; wysłanie słowa sterującego stawiającego tryby pracy portów LD (HL),#05 ; odmaskowanie przerwań od portu B LD (HL),#0D ; odmaskowanie przerwań od portu A LD HL,#FF01 ; załadowanie do rejestru HL adresu portu B LD A,(HL) ; odczyt danej do akumulatora

32 LD HL,#FF00 ;załadowanie do rejestru HL adresu portu A LD (HL),A; wysłanie na port A zawartości akumulatora czyli liczby odczytanej z portu B UWAGA! Program nie korzystał z obsługi przerwań, odczyt danej z portu B mógł nastąpić dopiero po zapisie danej na port sygnałem STB, po zapisaniu danej na port B pojawił IBF. Przepisanie danej na port A spowodowało aktywację sygnału OBF, powinien pojawić się sygnał ACK od zewnętrznego urządzenia odczytującego daną z portu A

33 Przyjmujemy, że: Układ zajmuje lokacje adresowe: F0-F3 w przestrzeni pamięci. LD A,#A6 ;zapis do rejestru A słowa sterującego ustawiającego tryby pracy portów OUT (#F3),A ; wysłanie słowa sterującego pod adres rejestru sterującego LD A,#05 od portu B OUT (#F3),A ;wysłanie ;załadowanie do A słowa odmaskowującego przerwania LD A,#0D ;załadowanie do A słowa odmaskowującego przerwania od portu A OUT (#F3),A ;wysłanie LD C,#F1) ; załadowanie do C adresu portu B

34 IN E,(C) ;odczyt danej z portu B do rejestru E LD C,#F0 ;załadowanie do C adresu portu A OUT (C),E ;wysłanie danej z rejestru E na port A

35 Programowalny interfejs portu szeregowego 8251C

36 Schemat blokowy układu 8251 [ ]

37 Wyprowadzenia układu 8251C [ Datasheet.pdf]

38 Wyprowadzenia układu 8251C RESET- zerowanie układu aktywne stanem niskim CLK- taktowanie układu TX_CLK- zegar nadajnika RX_CLK- zegar odbiornika RD- aktywny stanem niskim strob odczytu WR- aktywny stanem niskim strob zapisu CS- aktywny stanem niskim sygnał wyboru układu C/D- wybór rodzaju dostępu (rejestry kontrolne/rejestr danych) EXTSYNDET, we-wy- zewnętrzny sygnał detekcji synchronizacji lub braku synchronizacji D0-D7-8-mio bitowa magistrala danych TxD- wyjście danych nadajnika szeregowego

39 RxD- wejście danych odbiornika szeregowego CTS- wejście modemowe Clear to Send (aktywne stanem niskim) DSR- wejście modemowe Data Set Ready (aktywne stanem niskim) TxE- nadajnik pusty (aktywny stanem niskim) RTS- wyjście modemowe Request to Send (aktywne stanem niskim) DTR- wyjście modemowe Data Terminal Ready (aktywne stanem niskim) TxRDY- wyjście nadajnik gotowy RxRDY- wyjście odbiornik gotowy

40 Komunikacja z układem 8251 [ Datasheet.pdf] Wysterowanie linii C/D na 1 powoduje iż przy zapisie układu możliwy jest dostęp do słowa trybu i słowa sterującego, przy odczycie dostępny jest stan rejestru statusowego. Gdy linia ta jest w stanie niskim przy zapisie następuje wpis do bufora nadajnika, przy odczycie odczyt bufora odbiornika szeregowego.

41 Format słowa trybu dla pracy asynchronicznej D7 D6 D5 D4 D3 D2 D1 D0 D3 D2 - długość słowa 00-5 bitów 01-6 bitów 10-7 bitów 11-8 bitów D1 D0 wybór szybkości transmisji 00 - zarezerwowane dla tr. synchronicznej 01 - k = k = k = 64

42 D7 D6 D5 D4 D3 D2 D1 D0 D5 - rodzaj kontroli 0 - bit nieparzystości 1 - bit parzystości D6 D7 - długość bitu stopu 00 - zabronione 01-1 bit stopu 10-1,5 bitu stopu 11 2 bity stopu D4 - zezwolenie na kontrole parzystości/nieparzystości 0 - kontrola 1 - nie ma zezwolenia na kontrolę

43 Ramka transmisji asynchronicznej [ Datasheet.pdf]

44 Słowo trybu dla pracy synchronicznej D7 D6 D5 D4 D3 D2 D1 D0 D3 D2 - długość słowa 00-5 bitów 01-6 bitów 10-7 bitów 11-8 bitów D1 D0 00- tryb syn. DD4 - zezwolenie na kontrole parzystości/nieparzystości 0 - kontrola poprawności 1 - nie ma zezwolenia na kontrole

45 D7 D6 D5 D4 D3 D2 D1 D0 D7 - ilość znaków synchronizujących 0 - pojedynczy znak 1 - dwa znaki D6 - rodzaj synchronizacji 0 - SYNDET jako wy - synchronizacja wewnętrzna 1 - SYNDET jako we - synchronizacja zewnętrzna D5 - rodzaj kontroli 0 - bit nieparzystości 1 - bit parzystości

46 Ramka transmisji synchronicznej [ Datasheet.pdf]

47 Słowo sterujące D7 D6 D5 D4 D3 D2 D1 D0 D1 - DTR- wymusza zmianę na wyjściu DTR (1-0) D0 TXen- odblokowanie nadajnika D3 - SBRK- wymusza stan niski na linii TxD D2 - RXen- odblokowanie odbiornika

48 D7 D6 D5 D4 D3 D2 D1 D0 D5 RTS- wymusza zmianę na wyprowadzeniu RTS (1-0) D7 EH - synchronizacja wewnętrzna (dotyczy transmisji synchronicznej) D4 - ER- zerowanie błędów PE,OE,FE w rejestrze statusu D6 -IR- wymusza zerowanie układu i możliwość ponownego wpisu słowa modu

49 Słowo statusowe D7 D6 D5 D4 D3 D2 D1 D0 D1 RxRDY - znak przepisany z wejścia szeregowego do rejestru buforowego D3 PE - wystąpił błąd parzystości D0 TxRDY- nastąpiło przepisanie bajtu z rejestru buforowego (rejestr nadajnika pusty) D2 - TxE (odzwierciedla stan wyprowadzenia o tej samej nazwie)

50 D7 D6 D5 D4 D3 D2 D1 D0 D5 FE- wystąpił błąd bitu stopu D4 OV - wystąpił błąd przepełnienia D7 DSR - aktywna linia DSR D6 -SYNDET/BREAKDETECTED (powtórzenie stanu wyprowadzenia)

51 Programujemy układ 8251 do transmisji asynchronicznej 8-mio bitowej bez kontroli parzystości z jednym bitem stopu i prędkością transmisji CLK/64. Układ lokowany w przestrzeni pamięci pod adresami 8000 hex (dane) i 8001 hex (słowo modu i sterujące) Słowo sterujące D7 D6 D5 D4 D3 D2 D1 D F hex

52 Słowo sterujące (włącz odbiornik i nadajnik) D7 D6 D5 D4 D3 D2 D1 D hex

53 LD HL,#8001 ; wpisz do HL adres rejestru trybu LD (HL),#5F ; wpisz słowo trybu LD (HL),#05 ;wpisz słowo sterujące LD HL,#8000 ;wpisz adres rejestru danych LD A,(HL) ; odczytaj na akumulator bufor odbiornika LD (HL),A ;zapisz bufor nadajnika LD HL,#8001 ; wpisz do HL adres rejestru słowa sterującego LD (HL),#40 ; zerowanie układu można na nowo wpisać tryb pracy ukłądu

54 Technika mikroprocesorowa I Studia niestacjonarne rok II Wykład 4

55 Układ czasowo licznikowy 8253 INTEL [Źródło:

56 Wyprowadzenia układu [Źródło:

57 D0-D7: 8-mio bitowa magistrala danych, CS: aktywacja układu (aktywny stanem niskim), A0, A1: wybór jednej z czterech lokacji zajmowanych przez układ (licznik0, licznik1, licznik2, rejestr kontrolno-sterujący), RD- strob odczytu (aktywny stanem niskim), WR- strob zapisu (aktywny stanem niskim), CLKi- wejście zegara licznika i= 0 lub 1 lub 2, OUTi- wjście licznika i, GATEi- wejście bramkujące zliczaniem licznika i.

58 Adresacja liczników i słowa kontrolnego [Źródło:

59 Schemat blokowy układu 8253 [Źródło:

60 Słowo sterujące układu 8253 [Źródło:

61 SC1, SC0: umożliwiają indywidualne programowanie każdego z liczników, RW1, RW0- tryb dostępu do liczników lub zatrzaskiwanie wartości zliczonej, M2, M1, M0- wybór trybu pracy, BCD- zliczanie binarne lub dziesiętne.

62 Tryby pracy układu Tryb 0 Przerwanie po odliczeniu żądanej liczby impulsów. W stanie początkowym wyjście OUT znajduje się w stanie 0. Po załadowaniu do licznika wartości początkowej, licznik zaczyna zliczać. W chwili gdy licznik się wyzeruje następuje przejście wyjścia OUT do stanu wysokiego. Tryb 1 Programowalny uniwibrator. W stanie początkowym wyjście układu OUT jest w stanie wysokim. Po wystąpieniu narastającego zbocza na wejściu GATE, wyjście OUT zmienia stan na niski, który będzie trwał do końca zliczania impulsów taktujących. Po wyzerowaniu licznika wyjście OUT ponownie przechodzi w stan wysoki.

63 Tryb 2 Programowalny dzielnik częstotliwości. Jak w trybie 1 aż do chwili gdy licznik osiągnie wartość jeden (przed wyzerowaniem). Wyjście OUT, które znajdowało się dotychczas w stanie wysokim, zostaje wówczas sprowadzone do niskiego poziomu na czas jednego okresu przebiegu taktującego. Następuje ponowne załadowanie licznika wartością i wykonanie całego cyklu. Tryb 3 Generator fali prostokątnej. Tryb 4 Generator impulsu wyzwalanego programowo. Tryb 5 Generator impulsu wyzwalany sprzętowo.
