1 Uniwersytet im. Adama Mickiewicza Wydział Nauk Geograficznych i Geologicznych Poznań:: r. Fazy i typy modernizacji zbiorów w w IIP lub aplikacji GML Infrastruktura informacji przestrzennej w ochronie środowiska cz. 4 Praktyczne aspekty wykorzystania infrastruktury informacji przestrzennej w zarządzaniu środowiskiem I zbiór danych przestrzennych bez zmian - opracowanie schematu aplikacyjnego - udostępniany za pomocą usługi przekształcania Maciej Roland Rossa maciej.rossa@is.pw.edu.pl II zbiór danych przestrzennych modelowany zgodnie z metodyką INSPIRE - zmiana struktury, w tym wyodrębnienie zbioru danych z baz danych/rejestrów - powiększenie liczby obiektów i/lub atrybutów wypełnienie ich treścią - opracowanie schematu aplikacyjnego - udostępniany za pomocą usługi przekształcania III nowy zbiór danych przestrzennych w pełni zgodny z wytycznymi INSPIRE [Baranowski M., 2009, zmienione] W specyfikacjach INSPIRE poprzeczka postawiona jest wysoko - Wszystko w GML zgodnie z ISO 19136:2007 (tymczasowo dopuszcza się GML 3.1.1) - Schematy aplikacyjne INSPIRE są opracowane w UML - Schematy aplikacyjne należy konwertować z UML przy pomocy programu ShapeChange - Wykorzystanie pełnych możliwości GML, w tym odsyłacze w postaci powiązań asocjacyjnych do innych elementów (także w innych schematach) - Dla większości schematów brak jakichkolwiek atrybutów dotyczących zobrazowania (wizualizacji) [za: Michalak J.]

2

3

4

5 Usługi wyszukiwania Serwisy sieciowe CS-W W (Catalog( Service of Web) Usługa wyszukiwania - Discovery CSW 2 CatalogServicefor Web ISO 19115:2003/Cor 1:2006 Metadata (z późniejszymi poprawkami); ISO 19119:2005 Services (PN-EN ISO 19119:2006); ISO/TS 19139:2007 (ISO/PRF TS 19139) Metadata XML schema implementation. OGC Catalogue Service Implementation Specification (lub 2.0.2?)+ AP ISO Usługi przeglądania Serwisy sieciowe WMS (Web Map Service) Usługa przeglądania dania-view Rozporządzenie Komisji (WE) nr 976/2009 z dnia 19 października 2009r. w sprawie wykonania dyrektywy 2007/2/WE Parlamentu Europejskiego irady w zakresie usług sieciowych -zmienione przez Rozporządzenie Komisji (UE) nr 1088/2010 z dnia 23 listopada 2010 r. Technical Guidance for the implementation of INSPIRE View Services ISO 19128:2005 Geographic information-- Web map server interface OGC WMS Web Map Server Implementation Specification v1.3 (1.1.1) OGC SLD Styled Layer Descriptor v 1.0 umożliwienia zmiany zobrazowania geoinformacji w wariancie wyboru z pośród kilku gotowych stylów Web Map Service(WMS) - stworzony przez (OGC) standard udostępniania obrazów map w postaci rastrowej za pomocą interfejsu HTTP. W zapytaniu do serwera WMS podaje się parametry mapy (żądane warstwy, obszar geograficzny, układ współrzędnych). W odpowiedzi przesyłany jest obraz mapy (np. w formacie JPEG, PNG, GIF), wygenerowany przez serwer na podstawie danych zawartych w bazach danych.

6 WMS operacje Web Map Service(WMS) - stworzony przez (OGC) standard udostępniania obrazów map w postaci rastrowej za pomocą interfejsu HTTP. W zapytaniu do serwera WMS podaje się parametry mapy (żądane warstwy, obszar geograficzny, układ współrzędnych). W odpowiedzi przesyłany jest obraz mapy (np. w formacie JPEG, PNG, GIF), wygenerowany przez serwer na podstawie danych zawartych w bazach danych. WMS -GetCapabilities Zapytanie obsługiwane obowiązkowo. Wykorzystywane do negocjacji między klientem a serwerem w celu ustalenia obsługiwanej wersji standardu oraz aby pobrać metadane usługi. Parametry podstawowe: Get Feature Info GetFeatureInfo \ / \ / adres serwera parametry zapytania + INSPIRE Metadataelements (tytuł, abstrakt, URL, słowa kluczowe, ograniczenia dostępu, opłaty, dane organizacji dostępne warstwy, obsługiwane formaty i układy współrzędnych itd.) WMS -GetCapabilities WMS -GetMap Zapytanie obsługiwane obowiązkowo. Określa parametry żądanej mapy, odpowiedziąpowinna byćta mapa w postaci rastrowej lub wyjątek usługi. WMS -GetMap &layers=gdos:parkinarodowe &styles= &bbox=14.123,49.002,24.146, &width=548 &height=330 &srs=epsg:4326 &format=image/png& WMS -GetFeatureInfo Zapytanie obsługiwane opcjonalnie. Pozwala uzyskaćwięcej informacji o obiekcie na zwróconym wcześniej rysunku mapy. Zazwyczaj programy-klienci pozwalająkliknąćna wyświetlonej mapie (pobranej za pomocąwms GetMap) w interesujący punkt, a następnie za pomocązapytania GetFeatureInfo zapytać serwer WMS o dany punkt. &request=getfeatureinfo &layers=gdos:obszaryspecjalnejochrony &query_layers=gdos:obszaryspecjalnejochrony &styles= &bbox=14.123,49.002,24.146, &width=548 &height=330 &srs=epsg:4326 &x=100 &y=100 &info_format=text/html&

7 WMS a oprogamowaniegis desktop Usługi przeglądania View Geodane) Zastosowanie geostandardów w infrastrukturze informacji przestrzennej INSPIRE :: Maciej RossaR Zastosowanie geostandardów w infrastrukturze informacji przestrzennej INSPIRE :: Maciej RossaR Usługa przeglądania -View Rozporządzenie Komisji (WE) nr 976/2009 z dnia 19 października 2009r. w sprawie wykonania dyrektywy 2007/2/WE Parlamentu Europejskiego irady w zakresie usług sieciowych -zmienione przez Rozporządzenie Komisji (UE) nr 1088/2010z dnia 23 listopada 2010 r. Technical Guidance for the implementation of INSPIRE View Services ISO 19128:2005 Geographic information-- Web map server interface OpenGIS WMS Web Map Server Implementation Specification v1.3 (1.1.1) OpenGIS SLD Styled Layer Descriptor v 1.0 umożliwienia zmiany zobrazowania geoinformacji w wariancie wyboru z pośród kilku gotowych stylów Web Map Service(WMS) - stworzony przez (OGC) standard udostępniania obrazów map w postaci rastrowej za pomocą interfejsu HTTP. W zapytaniu do serwera WMS podaje się parametry mapy (żądane warstwy, obszar geograficzny, układ współrzędnych). W odpowiedzi przesyłany jest obraz mapy (np. w formacie JPEG, PNG, GIF), wygenerowany przez serwer na podstawie danych zawartych w bazach danych. Co to sąkody s EPSG? Jak to się nazywa? - PUWG Poland CS92 - Państwowy Układ Współrzędnych Geodezyjnych Polski Układ Współrzędnych Geograficznych (sic!) 1992 To jest EPSG:2180 Układy odniesień w geomatyce w skrócie nazywane są: SRS Spatial Reference System CRS Coordinate Reference System Gdzie tego szukać?

8 Usługi pobierania Serwisy sieciowe WFS (Web Feature Service) Usługa pobierania (WFS) jak to działa? Geoportal geoserwis.gdos.gov.pl SIP Wrocławia Należy do adresu dodać zmienną request ponieważ chcemy otrzymać listę warstw i parametry możliwych do pobrania danych używamy polecenia getcapabilites, co da nam następujący link do zapytania Tym razem otrzymujemy wyjątek o braku zmiennej service zgodnie ze specyfikacją dodajemy zmienną odpowiedzialną za serwis WFS

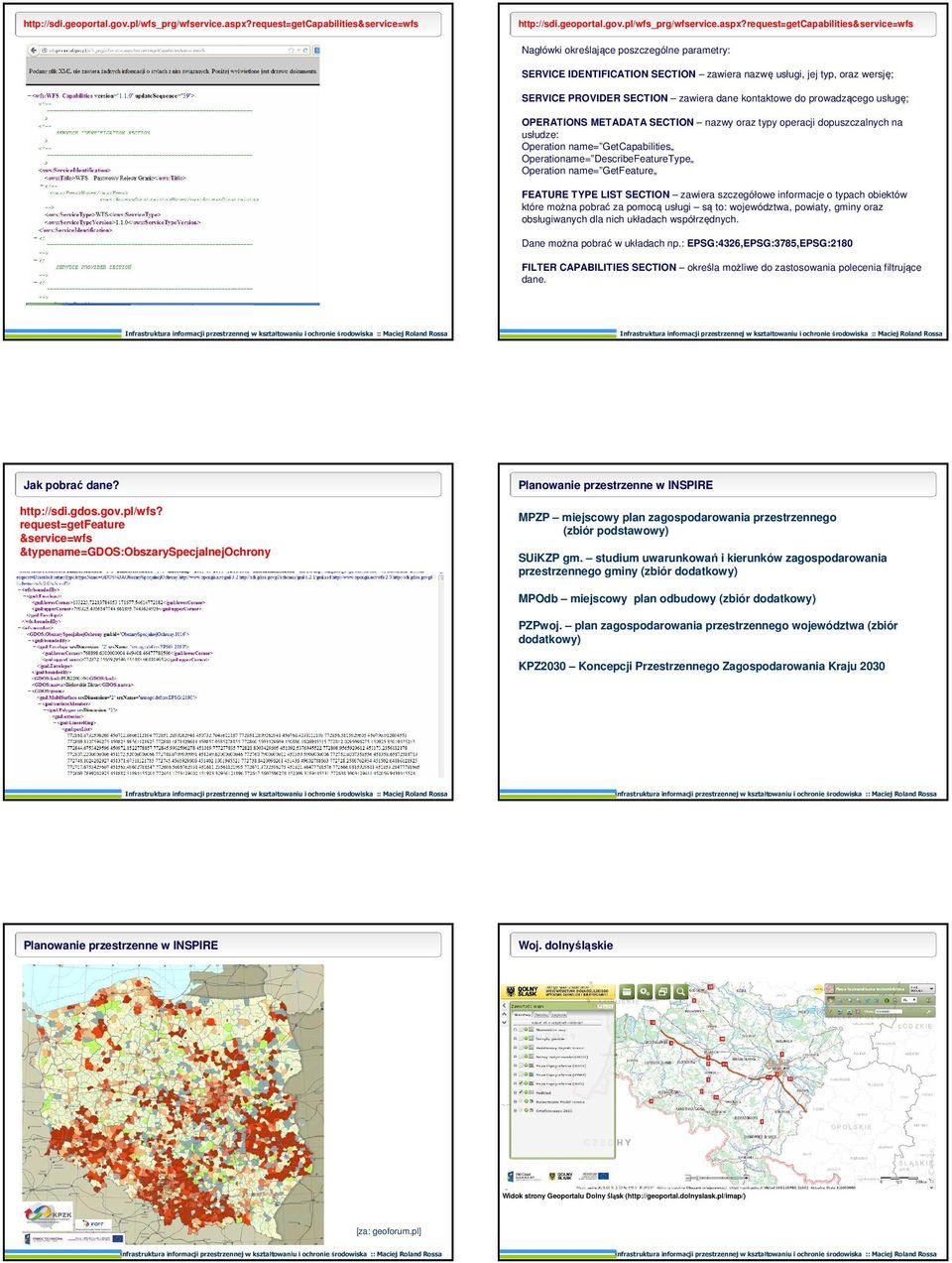

9 Nagłówki określające poszczególne parametry: SERVICE IDENTIFICATION SECTION zawiera nazwę usługi, jej typ, oraz wersję; SERVICE PROVIDER SECTION zawiera dane kontaktowe do prowadzącego usługę; OPERATIONS METADATA SECTION nazwy oraz typy operacji dopuszczalnych na usłudze: Operation name= GetCapabilities Operationame= DescribeFeatureType Operation name= GetFeature FEATURE TYPE LIST SECTION zawiera szczegółowe informacje o typach obiektów które można pobrać za pomocą usługi są to: województwa, powiaty, gminy oraz obsługiwanych dla nich układach współrzędnych. Dane można pobrać w układach np.: EPSG:4326,EPSG:3785,EPSG:2180 FILTER CAPABILITIES SECTION określa możliwe do zastosowania polecenia filtrujące dane. Jak pobrać dane? request=getfeature &service=wfs &typename=gdos:obszaryspecjalnejochrony Planowanie przestrzenne w INSPIRE MPZP miejscowy plan zagospodarowania przestrzennego (zbiór podstawowy) SUiKZP gm. studium uwarunkowań i kierunków zagospodarowania przestrzennego gminy (zbiór dodatkowy) MPOdb miejscowy plan odbudowy (zbiór dodatkowy) PZPwoj. plan zagospodarowania przestrzennego województwa (zbiór dodatkowy) KPZ2030 Koncepcji Przestrzennego Zagospodarowania Kraju 2030 Planowanie przestrzenne w INSPIRE Woj. dolnyśląskie Widok strony Geoportalu Dolny Śląsk ( [za: geoforum.pl]

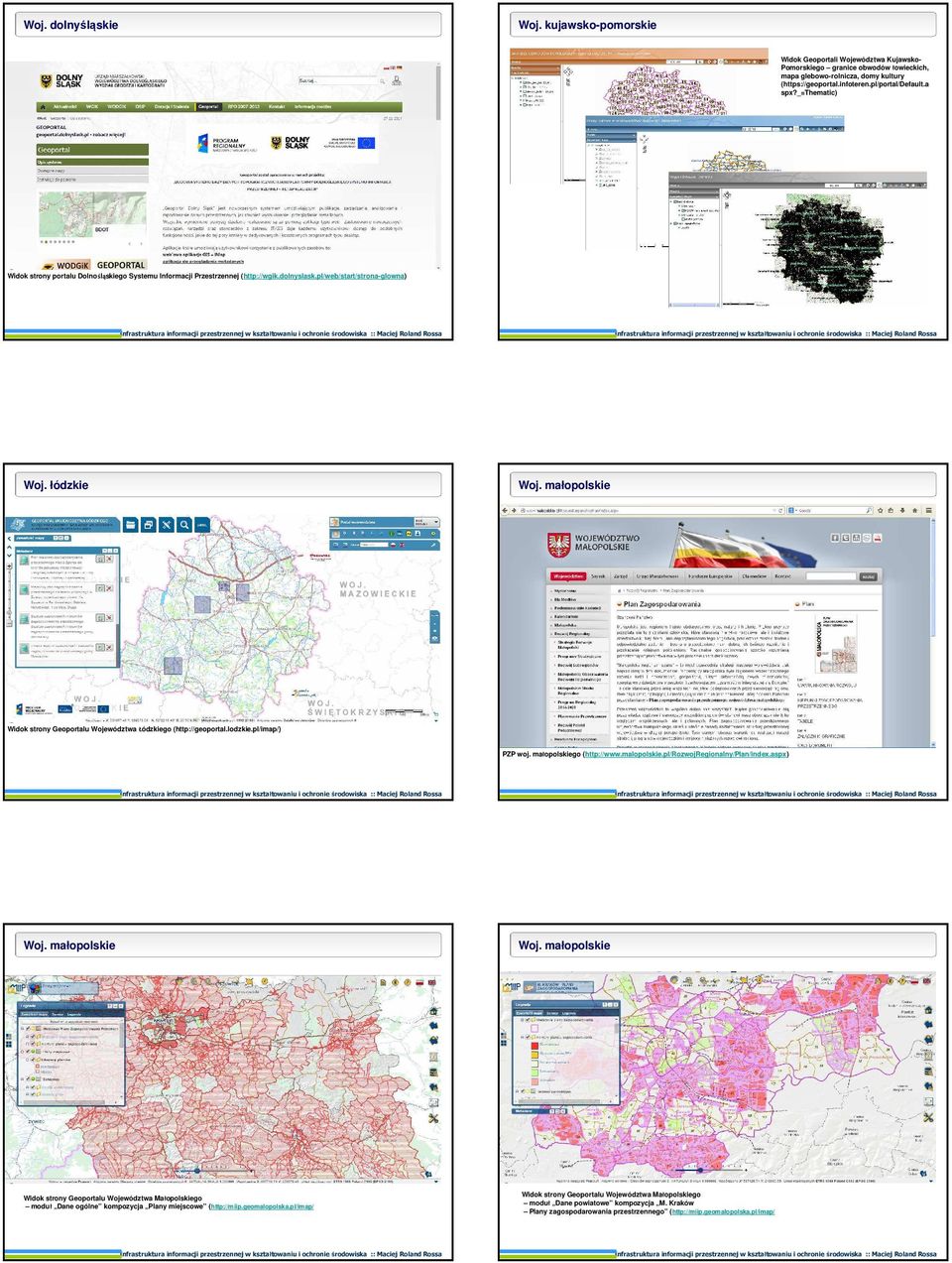

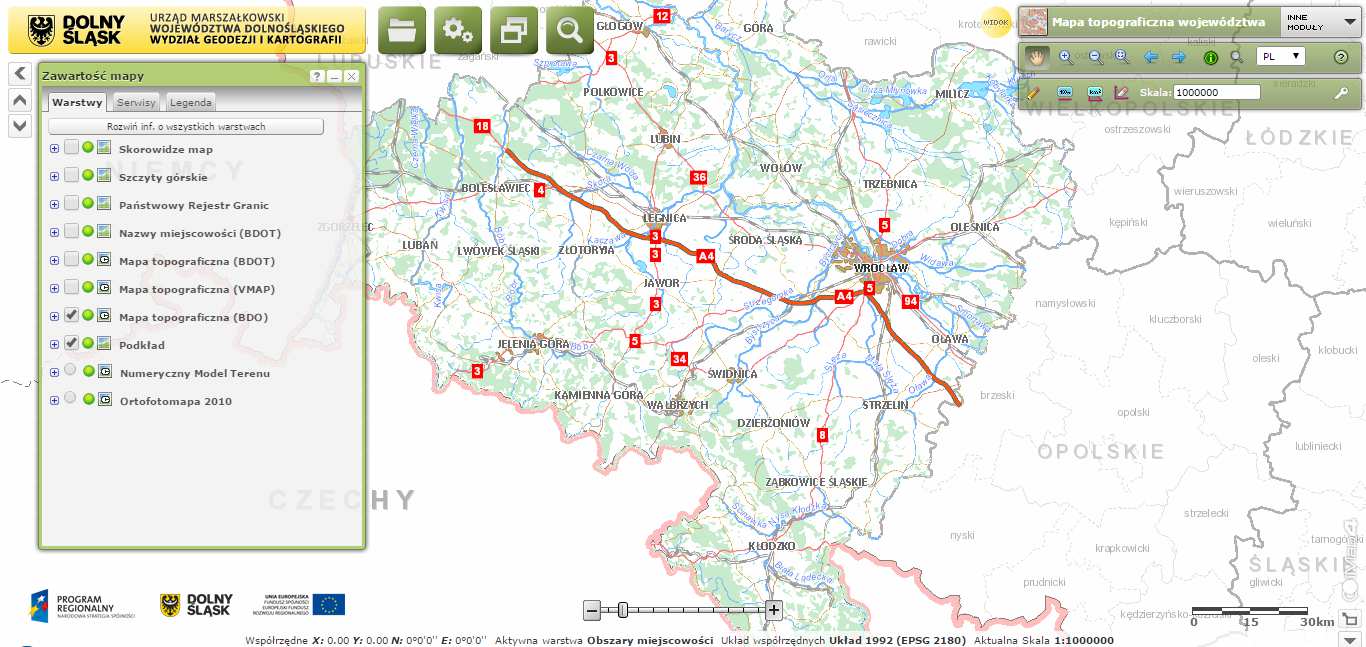

10 Woj. dolnyśląskie Woj. kujawsko-pomorskie Widok Geoportali Województwa KujawskoPomorskiego granice obwodów łowieckich, mapa glebowo-rolnicza, domy kultury ( spx?_=thematic) Widok strony portalu Dolnośląskiego Systemu Informacji Przestrzennej ( Woj. łódzkie Woj. małopolskie Widok strony Geoportalu Województwa Łódzkiego ( PZP woj. małopolskiego ( Woj. małopolskie Woj. małopolskie Widok strony Geoportalu Województwa Małopolskiego moduł Dane ogólne kompozycja Plany miejscowe ( Widok strony Geoportalu Województwa Małopolskiego moduł Dane powiatowe kompozycja M. Kraków Plany zagospodarowania przestrzennego (

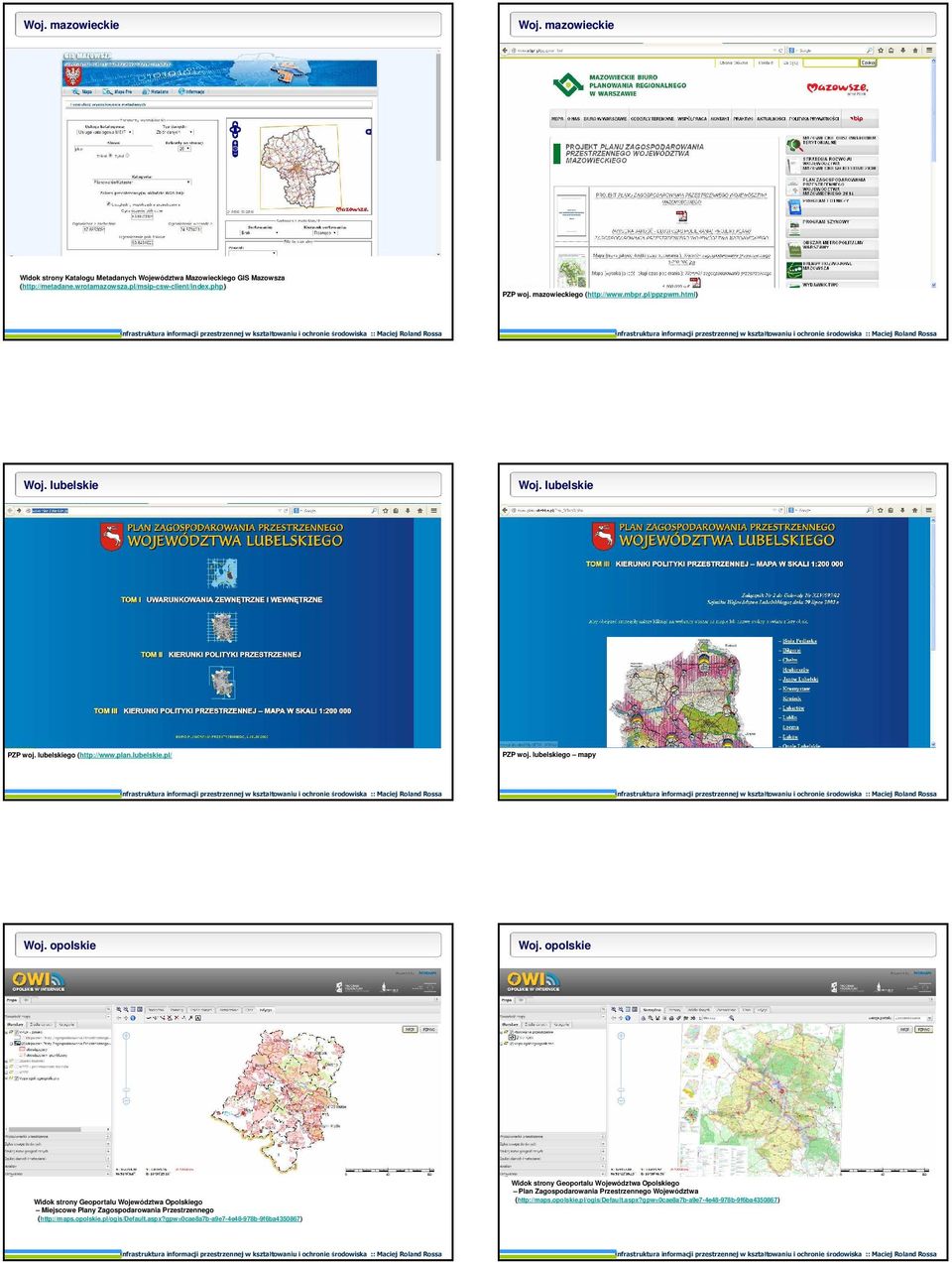

11 Woj. mazowieckie Woj. mazowieckie Widok strony Katalogu Metadanych Województwa Mazowieckiego GIS Mazowsza ( PZP woj. mazowieckiego ( Woj. lubelskie Woj. lubelskie PZP woj. lubelskiego ( PZP woj. lubelskiego mapy Woj. opolskie Woj. opolskie Widok strony Geoportalu Województwa Opolskiego Miejscowe Plany Zagospodarowania Przestrzennego ( Widok strony Geoportalu Województwa Opolskiego Plan Zagospodarowania Przestrzennego Województwa (

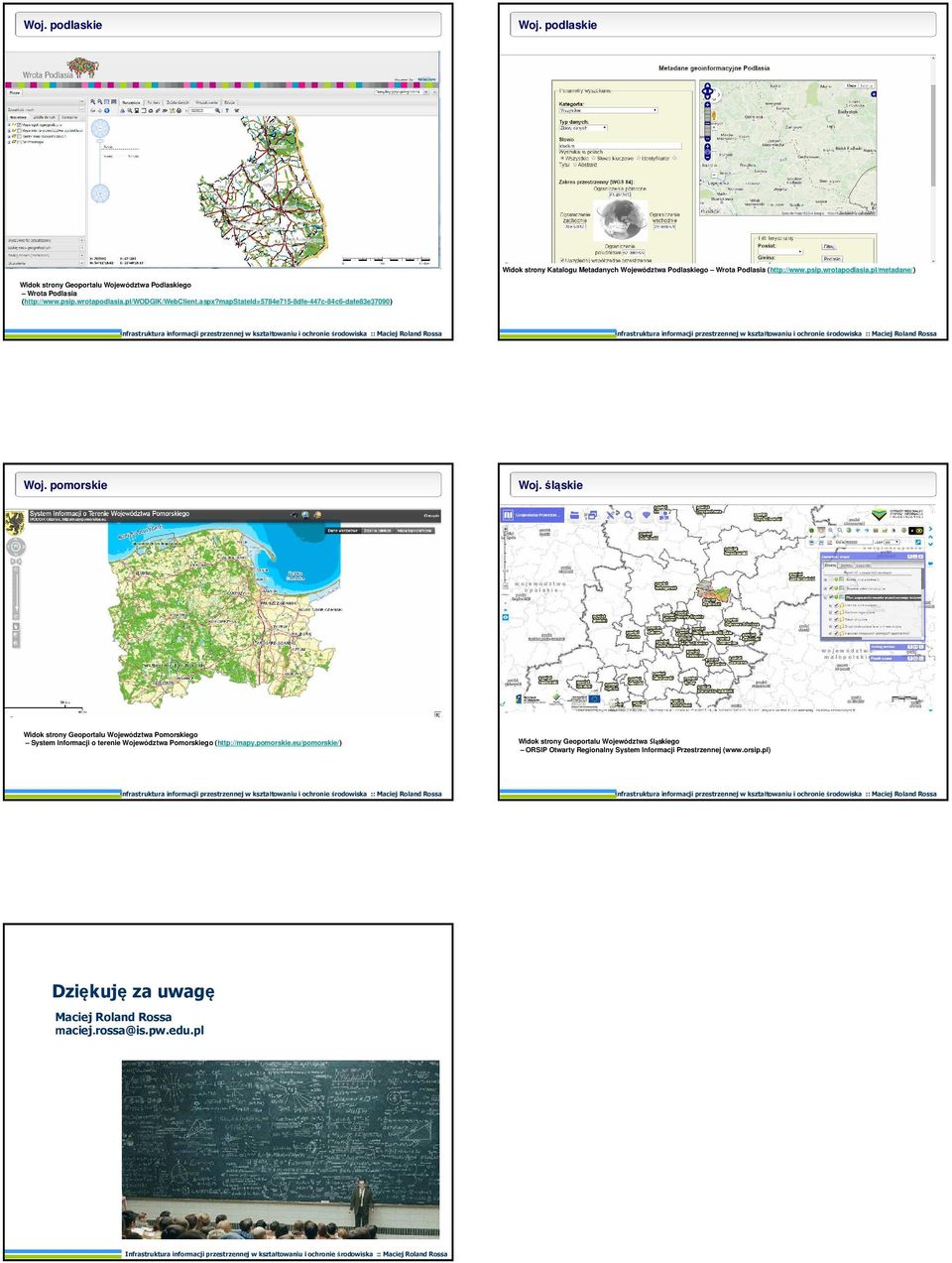

12 Woj. podlaskie Woj. podlaskie Widok strony Katalogu Metadanych Województwa Podlaskiego Wrota Podlasia ( Widok strony Geoportalu Województwa Podlaskiego Wrota Podlasia ( Woj. pomorskie Woj. śląskie Widok strony Geoportalu Województwa Pomorskiego System Informacji o terenie Województwa Pomorskiego ( Widok strony Geoportalu Województwa Śląskiego ORSIP Otwarty Regionalny System Informacji Przestrzennej ( Dziękuję za uwagę Maciej Roland Rossa maciej.rossa@is.pw.edu.pl
