Jak stworzyć Geoportal

Transkrypt

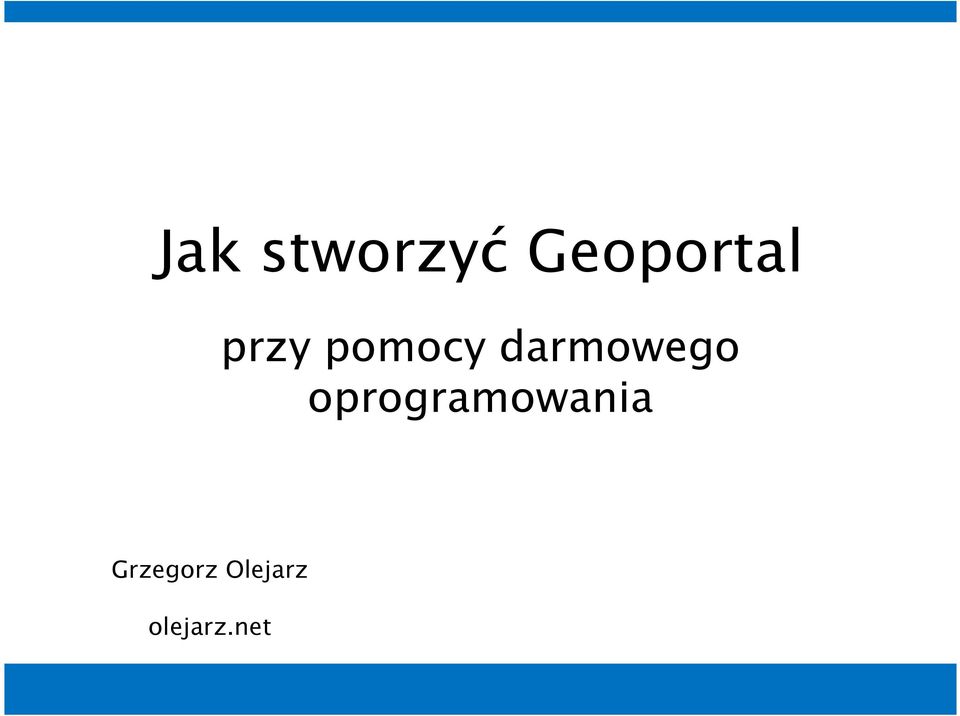

1 Jak stworzyć Geoportal przy pomocy darmowego oprogramowania Grzegorz Olejarz olejarz.net

2 1. GEOPORTALE 2

3 Co to jest Geoportal? Geoportal portal internetowyzapewniający dostęp do usługdanych przestrzennych tj. do usług dotyczących danych przestrzennych i będących operacjami, które mogą być wykonywane przy użyciu oprogramowania komputerowego na nich zawartych, w zbiorach danych przestrzennych lub na powiązanych z nimimetadanych. ( 3

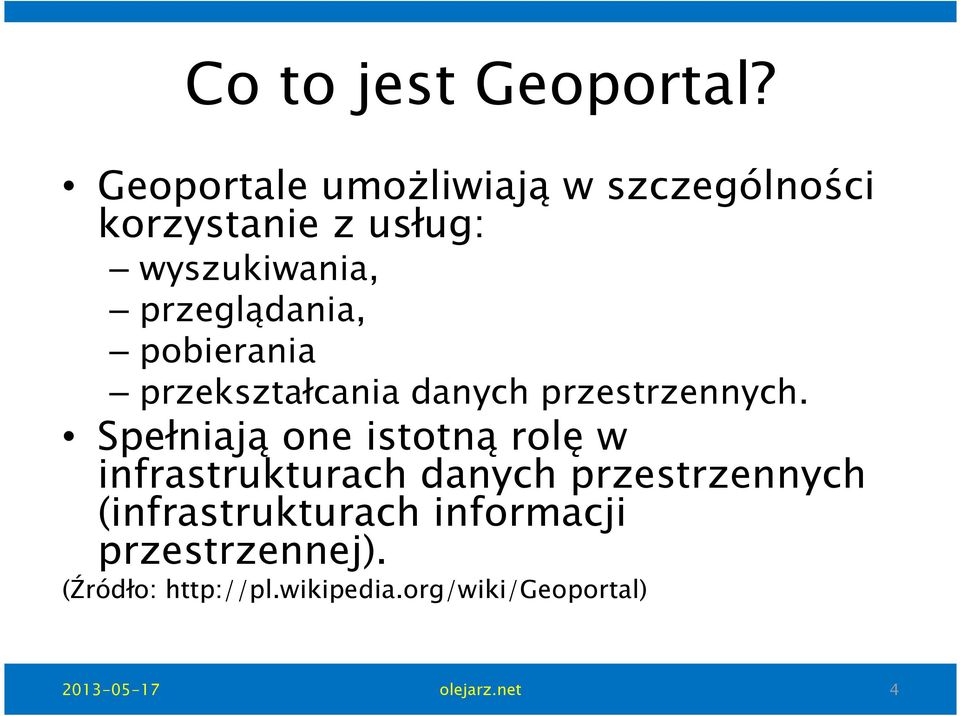

4 Co to jest Geoportal? Geoportaleumożliwiają w szczególności korzystanie z usług: wyszukiwania, przeglądania, pobierania przekształcania danych przestrzennych. Spełniają one istotną rolę w infrastrukturach danych przestrzennych (infrastrukturach informacji przestrzennej). (Źródło: 4

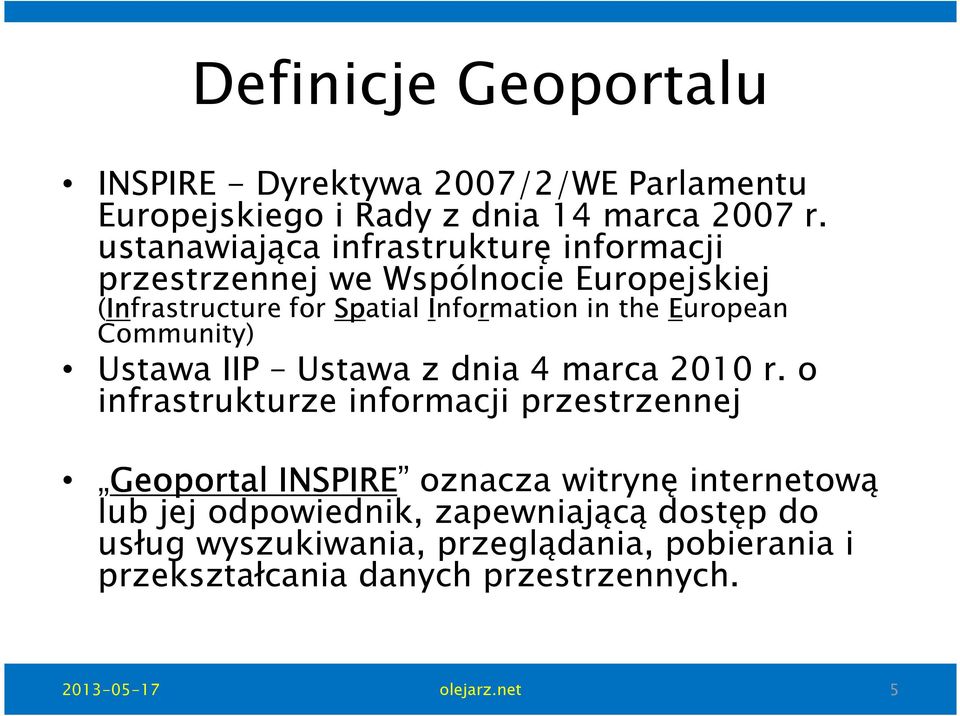

5 Definicje Geoportalu INSPIRE - Dyrektywa 2007/2/WE Parlamentu Europejskiego i Rady z dnia 14 marca 2007 r. ustanawiająca infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej (In Infrastructure for Spatial Information in the European Community) Ustawa IIP Ustawa z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej Geoportal INSPIRE oznacza witrynę internetową lub jej odpowiednik, zapewniającą dostęp do usług wyszukiwania, przeglądania, pobierania i przekształcania danych przestrzennych. 5

6 GeoportalINSPIRE 6

7 Geoportal.gov.pl 7

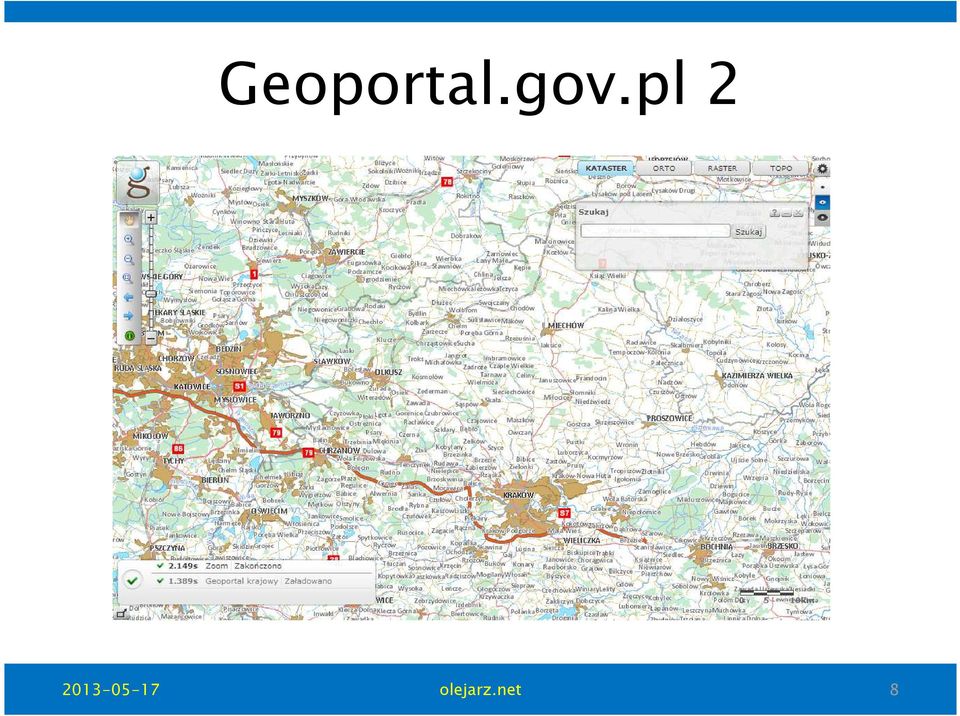

8 Geoportal.gov.pl2 8

9 miip.geomalopolska.pl/imap/ 9

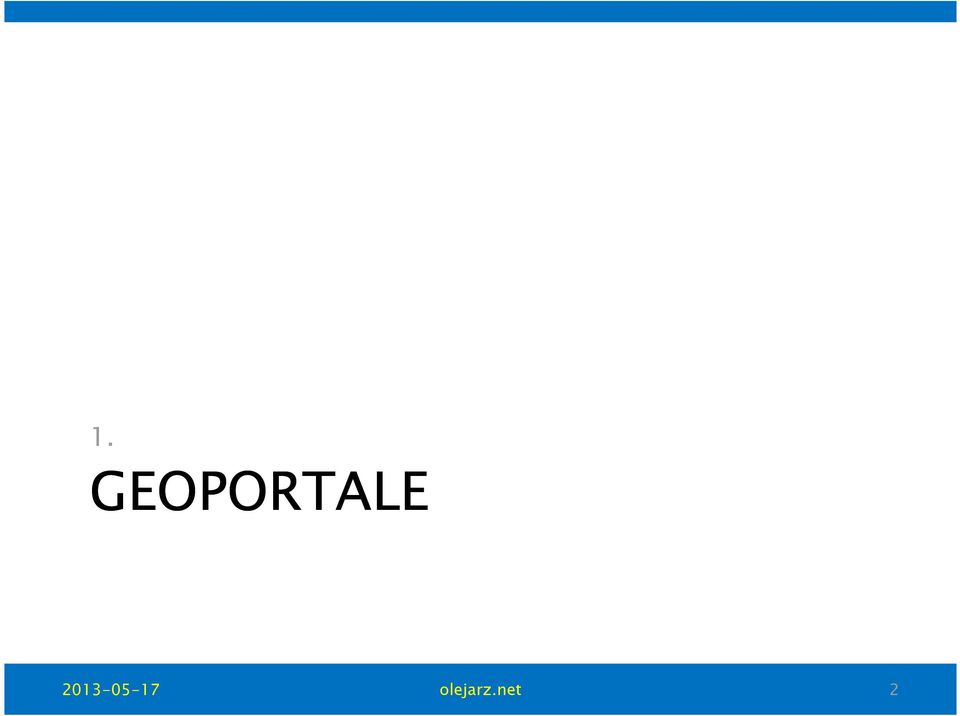

10 2. ARCHITEKTURA 10

11 Darmowe oprogramowanie, czyli jakie? Wolne i Otwarte Oprogramowanie(ang. Free Libre/Open Source Software, także FOSS, FLOSS, po polsku również WiOO) neutralny skrót pozwalający objąć jednym mianem zarównowolne Oprogramowanie(ang. FreeSoftware) jak i Otwarte oprogramowanie(ang. Open Source), używany najczęściej w dokumentach urzędowych i oficjalnych analizach. (Źródło: 11

12 Darmowe oprogramowanie - licencje GPL -GNU General Public License AGLP - Affero General Public License Apache License LGPL - GNU Lesser General Public License MIT, X11 BSD - Berkeley Software Distribution License, BSDL 12

13 Proponowany schemat architektury geoportalu Przeglądarka Serwer aplikacyjny Baza danych 13

14 3. DANE 14

15 Źródła danych Pliki shapefiles, geotiff Bazy danych wraz ze specjalnymi strukturami, np. ArcSDE Bazy danych przestrzennych PostGIS, Oracle Spatial and Graph, SpatiaLite 15

16 Shapefile dane wektorowe 1 shapefile = 3 lub więcej plików: *.shp geometria *.shx indeks *.dbf dane opisowe 16

17 GeoTIFF dane rastrowe Plik TIFF (*.tif) z zapisaną georeferencjąwewnątrz pliku (binarnie) Plik TIFF (*.tif) + wordfile(+.tfw) georeferencjazapisana w dodatkowym pliku tekstowym 17

18 Bazy danych Zbiór danych zapisanych zgodnie z określonymi regułami Baza danych to często pakiet programów, który nazywany jest systemem zarządzania bazą danych (ang. database management system, DBMS). ( 18

19 PostgreSQL Relacyjna Wolnodostępna Działa jako usługa systemowa Wieloplatformowa Rozszerzalna 19

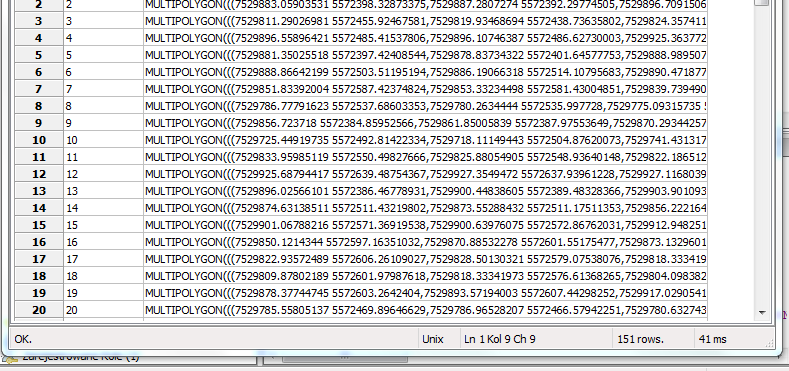

20 Klient pgadminiii 20

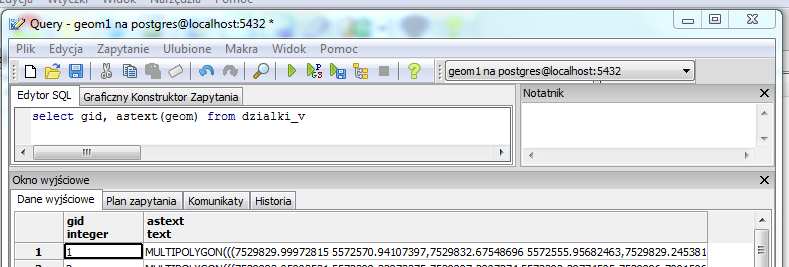

21 Klient pgadminiii 21

22 Bazy danych przestrzennych PostGIS dla PostgreSQL Oracle XE posiada moduł Locator(w Oracle Enterprise jest SpatialAnd Graph) MySQL ma wbudowane funkcje dla danych przestrzennych SpatiaLite dla SQLite 22

23 Uwaga! Bazy danych przestrzennych, a nie przestrzenne bazy danych 23

24 PostGIS Rozszerzenie bazy PostgreSQL Zapisywanie danych geograficznych Przetwarzanie danych geograficznych 24

25 Zainstalowany PostGIS 25

26 Ładowanie Shapefile do PostGIS (GDAL) ogr2ogr -f PostgreSQL PG:"dbname=db user=postgres" states.shp -skipfailures -overwrite 26

27 Oracle Locator, Spatial and Graph Locator dostępny w Oracle XE, Standard Edition, Standard Edition One Spatialand Graph, dawniej Oracle Spatial dostępny w Oracle Enterprise Edition 27

28 Sposoby zapisu danych w bazach - OGC WKT - Well-knowntext POINT (30 10) LINESTRING (30 10, 10 30, 40 40) POLYGON ((30 10, 10 20, 20 40, 40 40, 30 10)) WKB Well-known binary (np. POINT( )) Źródło: 28

29 Sposoby zapisu danych w bazach Oracle SDO SDO_GEOMETRY( 2003, NULL, NULL, SDO_ELEM_INFO_ARRAY(1,1003, 1, 19,2003,1), SDO_ORDINATE_ARRAY (2,4, 4,3, 10,3, 13,5, 13,9, 11,13, 5,13, 2,11, 2,4, 7,5, 7,10, 10,10, 10,5, 7,5) ) Źródło: Oracle Spatial User's Guide and Reference 29

30 Proponowany schemat architektury geoportalu Przeglądarka Serwer aplikacyjny Baza danych PostGIS Shapefile 30

31 4. UDOSTĘPNIANIE DANYCH PRZESTRZENNYCH 31

32 GeoServer Napisany w całości w języku Java Pozwala udostępniać i edytować dane przestrzenne Wykorzystuje otwarte standardy (OGC) Jest projektem społecznościowym wspieranym, testowanym i rozwijanym przez indywidualnych programistów i organizacje z całego świata 32

33 GeoServerGUI 33

34 WMS, WFS, WCS Standardy Open Geospatial Consortium: Web Map Service (WMS) standard przesyłania map w postaci rastrów (np. jpg, png) Web FeatureService (WFS) standard przesyłania danych wektorowych w postaci GML Web CoverageService (WCS) standard przesyłania danych o pokryciu terenu 34

35 5. SERWERY APLIKACYJNE 35

36 Apache HTTP Server Otwarty serwer dla stron internetowych napisanych w HTML Ma możliwości rozszerzenia go o dodatkowe moduły, np. obsługę PHP Jest dostępny dla wielu systemów operacyjnych 36

37 Apache Tomcat Kontener aplikacji webowych rozwijany w ramach projektu Apache Server dla aplikacji napisanych w technologiach Java Servlets i Java Server Pages (JSP) 37

38 Apache Tomcat strona startowa 38

39 GeoServeri Tomcat GeoServerjest aplikacją webową, pobierany ze strony w postaci pliku geoserver.war (war web archive). Instalacja archiwum polega na wdrożeniu (ang. deploy) go na serwerze Tomcat. 39

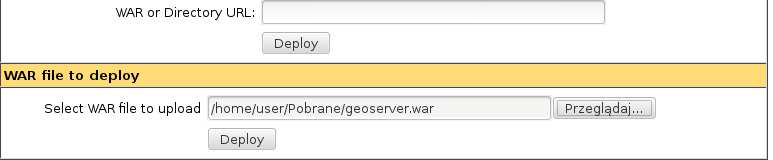

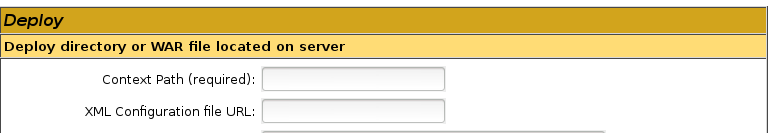

40 Wdrażanie GeoServera 40

41 Jetty, Glassfish, JBoss Do uruchomienia aplikacji takich, jak GeoServermożna użyć innych serwerów aplikacji webowych, zarówno lekkich - Jetty, jak i pełnych Glassfish czy JBoss. 41

42 Proponowany schemat architektury geoportalu Przeglądarka Serwer aplikacyjny Apache HTTP + Apache Tomcat z GeoServerem Shapefile Baza danych PostGIS 42

43 6. WARSTWA KLIENCKA 43

44 HTML <!doctype html> <html lang="pl" dir="ltr"> <head> <meta http-equiv="content-type" content="text/html; charset=utf- 8"> <title>tytuł strony</title> </head> <body> <h1>nagłówek pierwszego poziomu</h1> <p> Akapit (z ang. paragraph)<br /> i jeszcze trochę tekstu w następnym wierszu<br /> a to jest <a href=" do Wikipedii</a>. </p> </body> </html> 44

45 JavaScript <script type="text/javascript"> var a = 5; var b = 6; alert(a + b); </script> 45

46 Uwaga! JavaScript to nie to samo co Java! 46

47 Firebug rozszerzenie do Firefoxa 47

48 Firebug rozszerzenie do Firefoxa 48

49 OpenLayers Biblioteka napisana w JavaScript Pozwala na łatwe publikowanie map na stronach internetowych Obsługuje standardy WMS i WFS 49

50 OpenLayers 50

51 Proponowany schemat architektury geoportalu Dowolna przeglądarka internetowa OpenLayers Serwer aplikacyjny Apache (HTTP) + Apache Tomcatz Geoserverem Shapefile Baza danych PostGIS 51

52 7. PRZYKŁAD 52

53 Przykładowa aplikacja 53

54 Dodawanie warstwy do bazy 54

55 Połączenie z PostGIS 55

56 Dodanie warstwy z bazy 56

57 Podgląd warstwy 57

58 Dodanie warstwy do aplikacji www var local_geoportal_wms = new OpenLayers.Layer.WMS( "States", " { layers: "geoportal_test:states", transparent: "true", format: "image/png" }, {isbaselayer: false} ); map.addlayers([wms, dm_wms,local_geoportal_wms]); 58

59 Nowa warstwa w aplikacji 59

60 map.addcontrol(new OpenLayers.Control.LayerSwitcher()); 60

61 Wyższy poziom geoportalu Web GIS Pisanie funkcjonalności po stronie klienta JavaScript Przetwarzanie danych przy pomocy usługi sieciowej Web Processing Service (dostępny na GeoServerze) Przetwarzanie po stronie bazy danych, wykorzystując funkcje przestrzenne 61

62 Dziękuje! Grzegorz Olejarz olejarz.net geomatyk.pl
