Opis przedmiotu zamówienia na Wykonanie i wdrożenie rozwiązania informatycznego w zakresie procedur planistycznych w Urzędzie Miejskim w Gliwicach.

Transkrypt

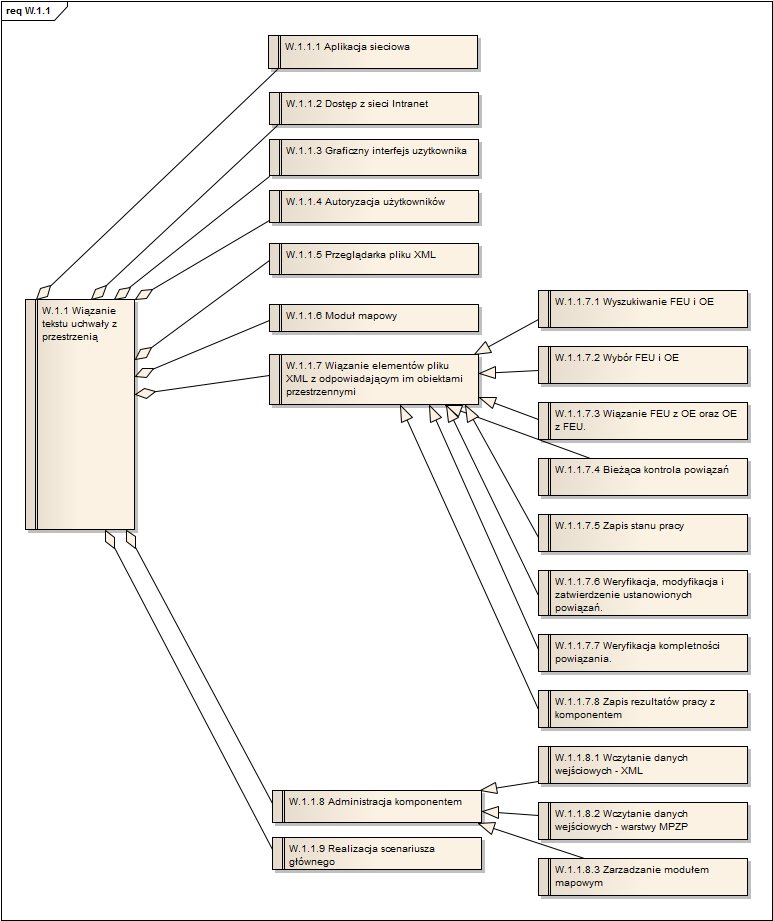

1 Opis przedmiotu zamówienia na Wykonanie i wdrożenie rozwiązania informatycznego w zakresie procedur planistycznych w Urzędzie Miejskim w Gliwicach. 1. Przedmiotem zamówienia jest wykonanie dostaw i usług wymienionych w poniższej tabeli, które stanowią rozbudową istniejącego Miejskiego Systemu Informacji Przestrzennej, o elementy niezbędne do realizacji zadań Wydziału Planowania Przestrzennego. l.p. Usługa/dostawa 1. Usługa opracowania i wdrożenia KOMPONENTÓW aplikacyjnych RIPP 1.1. Wiązanie tekstu uchwały MPZP z danymi przestrzennymi 1.2. WYPIS i WYRYS Z MPZP 1.3. WYRYS ze studium uwarunkowań i kierunków 1.4. Zgłaszanie wniosków i uwag do MPZP i studium online 1.5. Generowanie decyzji/postanowień/spraw/rejestrów w formie przestrzennej (tzw. KOMPONENT geolokalizacji) 1.6. Przeglądanie danych MPZP 1.7. Udostępnianie informacji i danych planistycznych Portal Planistyczny 2. Usługa konfiguracji bazy DANYCH PLANISTYCZNYCH i zasilenia DANYCH PLANISTYCZNYCH BAZA UCHWAŁ MPZP 2.2. Baza wektorowych danych planistycznych RIPP 2.3. Baza rastrów MPZP i SUIKZP 2.4. Konfiguracja pozostałych warstw informacyjnych 3. Wymagania szczegółowe w zakresie organizacji wdrożenia projektu 3.1 Plan działania 3.2 Podręczniki użytkownika 4. Wymagania w zakresie szkolenia pracowników z dostarczonych rozwiązań informatycznych 2. Słownik skrótów używanych w dokumentacji. L.p. SKRÓT OPIS 1. BDOT500 Baza danych obiektów topograficznych o szczegółowości zapewniającej tworzenie standardowych opracowań kartograficznych w skalach 1:500-1: BDOT10k Baza danych obiektów topograficznych 3. BDSOG Baza danych szczegółowych osnów geodezyjnych 4. EGIB Ewidencja gruntów i budynków 5. EMUiA Ewidencja miejscowości, ulic i adresów 6. epuap Elektroniczna Platforma Usług Administracji Publicznej 7. FEU FRAGMENT ELEMENTARNY UCHWAŁY MPZP 8. GE Wydział Geodezji i Kartografii Urzędu Miejskiego w Gliwicach 9. GESUT Geodezyjna Ewidencja Sieci Uzbrojenia Terenu 10. GIS ang. Geographical Information Systems SYSTEMY INFORMACJI PRZESTRZENNEJ (SIP) 11. GML ang. Geography Markup Language - aplikacja języka (metajęzyka) XML przeznaczona do zapisu geoinformacji w celu przesyłania jej pomiędzy różnymi systemami

2 12. IN Wydział Informatyki Urzędu Miejskiego w Gliwicach 13. INSPIRE ang. Infrastructure for Spatial Information In European Community) INFRASTRUKTURA INFORMACJI PRZESTRZENNEJ we Wspólnocie Europejskiej 14. ISO ang. International Organization for Standardization - Międzynarodowa Organizacja Normalizacyjna 15. LDAP ang. Lightweight Directory Access Protocol - protokół przeznaczony do korzystania z usług katalogowych 16. MPZP Miejscowy Plan Zagospodarowania Przestrzennego 17. OE OBSZAR ELEMENTARNY (wydzielenie planistyczne) MPZP 18. OGC ang. Open Geospatial Consortium - organizacja standaryzacyjna w dziedzinie GIS. 19. PP Wydział Planowania Przestrzennego Urzędu Miejskiego w Gliwicach 20. PRG Państwowy Rejestr Granic 21. RIPP Rozwiązanie Informatyczne dla Wydziału Planowania Przestrzennego 22. SIP Samodzielny Referat Miejskiego Systemu Informacji Przestrzennej Urzędu Miejskiego w Gliwicach, System Informacji Przestrzennej 23. SUIKZP Studium uwarunkowań i kierunków zagospodarowania przestrzennego 24. UMG Urząd Miejski w Gliwicach 25. UML ang. Unified Modeling Language - Zunifikowany Język Modelowania język formalny wykorzystywany do modelowania różnego rodzaju systemów. 26. W3C W3C - World Wide Web Consortium, w skrócie W3C, to organizacja, która zajmuje się ustanawianiem standardów pisania i przesyłu stron WWW. 27. WFS ang. Web Feature Service USŁUGA udostępniająca do pobierania DANYCH PRZESTRZENNYCH w postaci wektorowej 28. WMS ang. Web Map Service USŁUGA udostępniająca do przeglądania DANE PRZESTRZENNE w postaci map rastrowych. 29. WMTS ang. Web Map Tile Service - USŁUGA udostępniająca do przeglądania danych w postaci map rastrowych (podzielonych na części kafle). 30. XML ang. Extensible Markup Language Uniwersalny język formalny przeznaczony do reprezentowania różnych danych w strukturalizowany sposób 3. Opis funkcjonalności i wymagań dotyczących poszczególnych komponentów aplikacyjnych do opracowania w ramach realizacji zamówienia Komponent wiązanie tekstu uchwały MPZP z danymi przestrzennymi. Celem komponentu będzie przygotowanie danych wejściowych, z których będzie możliwość wygenerowania WYPISU z MPZP w sposób półautomatyczny. KOMPONENT będzie odrębną (w sensie użytkowym) aplikacją sieciową działającą w środowisku przeglądarki www, dostępną dla uprawnionych UŻYTKOWNIKÓW wewnętrznych UMG i będzie umożliwiał ustanawianie relacji (powiązań) poszczególnych FEU MPZP z OE warstwy Strefy zagospodarowania, których wyżej wymienione elementy dotyczą. KOMPONENT może stanowić rozbudowę istniejących rozwiązań informatycznych lub wykorzystywać ich funkcjonalność. Praca w komponencie wymaga korzystania z danych wejściowych:

3 Bazy danych wektorowych MPZP Pliku XML uchwały MPZP opracowanego w sposób zgodny z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 25 kwietnia 2008 r. w sprawie wymagań technicznych dokumentów elektronicznych zawierających akty normatywne i inne akty prawne, elektronicznej formy dzienników urzędowych oraz środków komunikacji elektronicznej i informatycznych nośników danych. Efektem działania KOMPONENTU będą zdefiniowane relacje między FEU i OE. Sposób przechowywania informacji o relacjach zostanie określony przez Wykonawcę na etapie realizacji zamówienia Zakres wymagań względem komponentu przedstawia diagram UML: 3.2. Komponent wypis i wyrys z MPZP

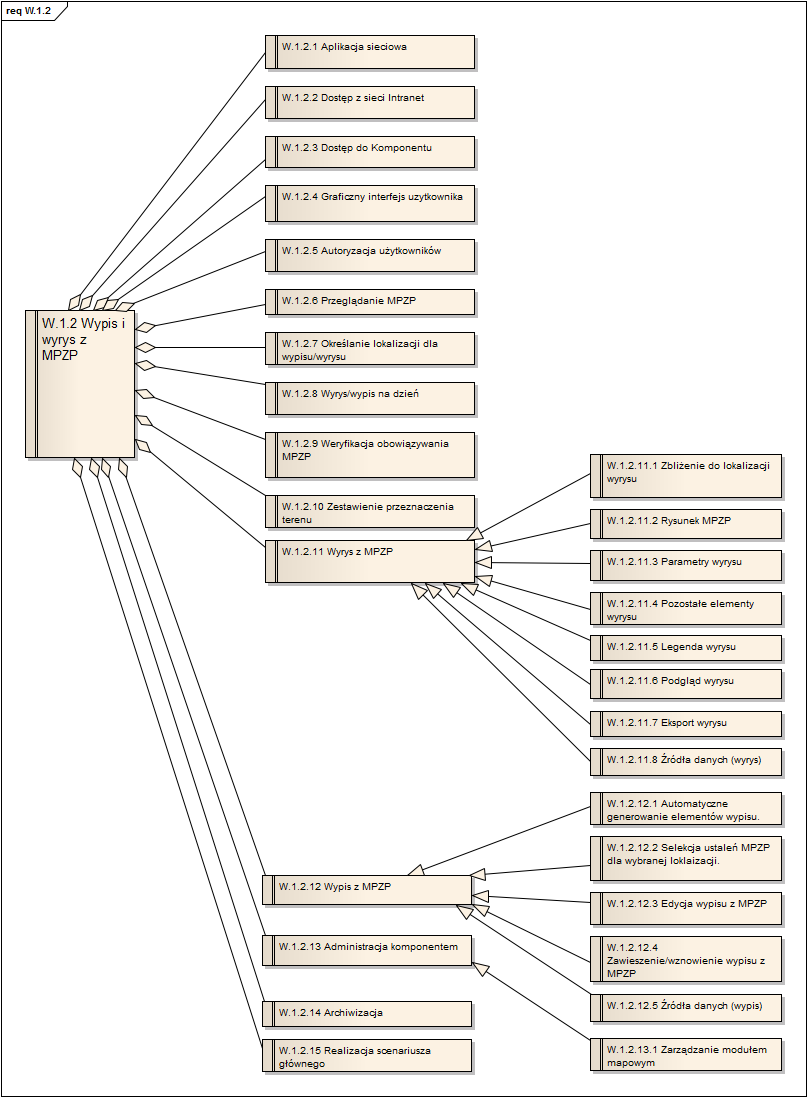

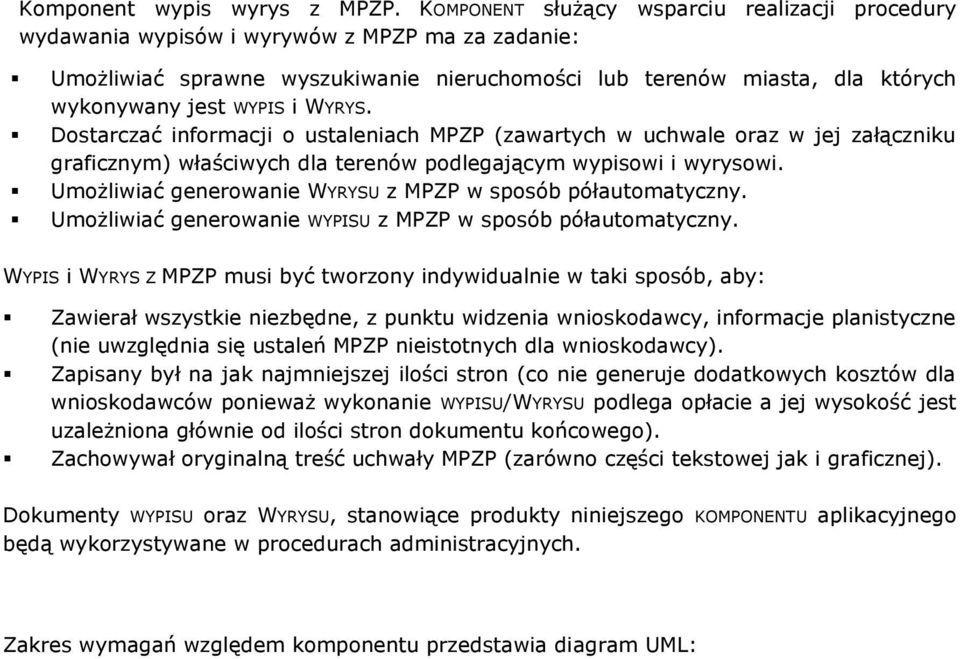

4 Komponent wypis wyrys z MPZP. KOMPONENT służący wsparciu realizacji procedury wydawania wypisów i wyrywów z MPZP ma za zadanie: Umożliwiać sprawne wyszukiwanie nieruchomości lub terenów miasta, dla których wykonywany jest WYPIS i WYRYS. Dostarczać informacji o ustaleniach MPZP (zawartych w uchwale oraz w jej załączniku graficznym) właściwych dla terenów podlegającym wypisowi i wyrysowi. Umożliwiać generowanie WYRYSU z MPZP w sposób półautomatyczny. Umożliwiać generowanie WYPISU z MPZP w sposób półautomatyczny. WYPIS i WYRYS Z MPZP musi być tworzony indywidualnie w taki sposób, aby: Zawierał wszystkie niezbędne, z punktu widzenia wnioskodawcy, informacje planistyczne (nie uwzględnia się ustaleń MPZP nieistotnych dla wnioskodawcy). Zapisany był na jak najmniejszej ilości stron (co nie generuje dodatkowych kosztów dla wnioskodawców ponieważ wykonanie WYPISU/WYRYSU podlega opłacie a jej wysokość jest uzależniona głównie od ilości stron dokumentu końcowego). Zachowywał oryginalną treść uchwały MPZP (zarówno części tekstowej jak i graficznej). Dokumenty WYPISU oraz WYRYSU, stanowiące produkty niniejszego KOMPONENTU aplikacyjnego będą wykorzystywane w procedurach administracyjnych. Zakres wymagań względem komponentu przedstawia diagram UML:

5 3.3. Komponent wyrys ze studium uwarunkowań i kierunków. Komponent ma za zadanie: Umożliwiać sprawne wyszukiwanie nieruchomości lub terenów miasta, dla których wykonywany jest Wyrys. Dostarczać informacji o ustaleniach studium właściwych dla terenów podlegającym wyrysowi (zawartych w rysunku Kierunków studium). Umożliwiać generowanie Wyrysu ze studium w sposób półautomatyczny.

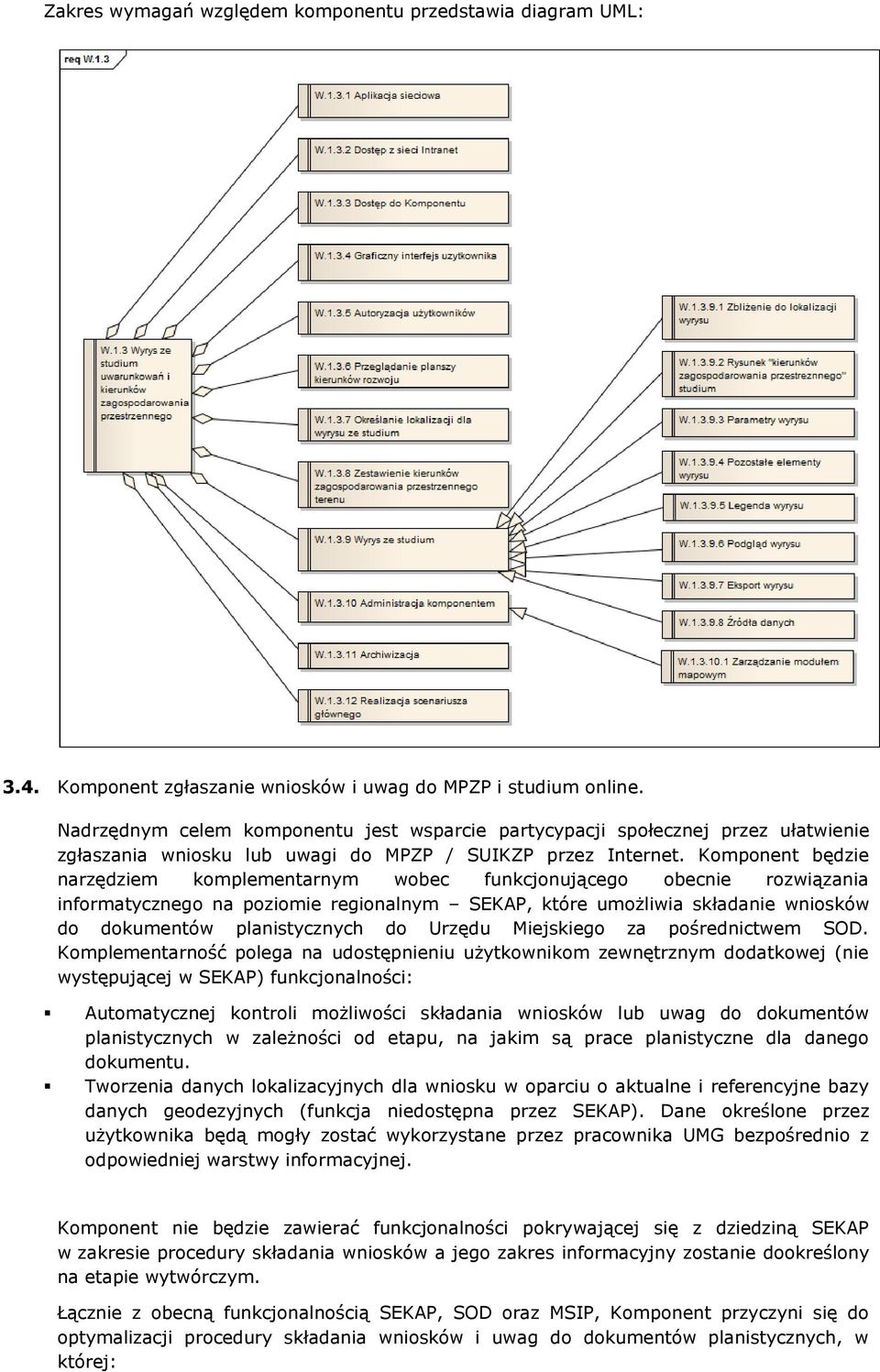

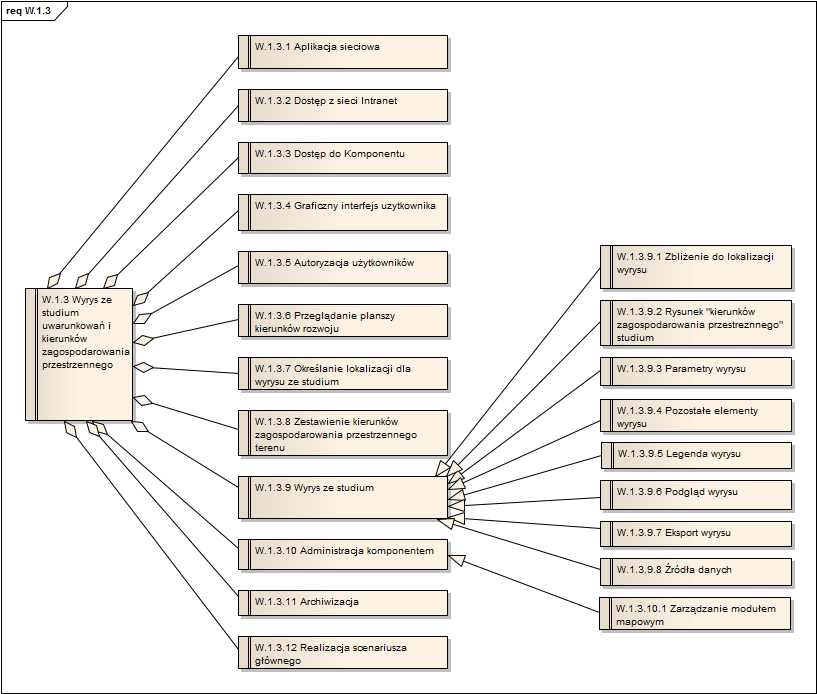

6 Zakres wymagań względem komponentu przedstawia diagram UML: 3.4. Komponent zgłaszanie wniosków i uwag do MPZP i studium online. Nadrzędnym celem komponentu jest wsparcie partycypacji społecznej przez ułatwienie zgłaszania wniosku lub uwagi do MPZP / SUIKZP przez Internet. Komponent będzie narzędziem komplementarnym wobec funkcjonującego obecnie rozwiązania informatycznego na poziomie regionalnym SEKAP, które umożliwia składanie wniosków do dokumentów planistycznych do Urzędu Miejskiego za pośrednictwem SOD. Komplementarność polega na udostępnieniu użytkownikom zewnętrznym dodatkowej (nie występującej w SEKAP) funkcjonalności: Automatycznej kontroli możliwości składania wniosków lub uwag do dokumentów planistycznych w zależności od etapu, na jakim są prace planistyczne dla danego dokumentu. Tworzenia danych lokalizacyjnych dla wniosku w oparciu o aktualne i referencyjne bazy danych geodezyjnych (funkcja niedostępna przez SEKAP). Dane określone przez użytkownika będą mogły zostać wykorzystane przez pracownika UMG bezpośrednio z odpowiedniej warstwy informacyjnej. Komponent nie będzie zawierać funkcjonalności pokrywającej się z dziedziną SEKAP w zakresie procedury składania wniosków a jego zakres informacyjny zostanie dookreślony na etapie wytwórczym. Łącznie z obecną funkcjonalnością SEKAP, SOD oraz MSIP, Komponent przyczyni się do optymalizacji procedury składania wniosków i uwag do dokumentów planistycznych, w której:

7 SEKAP stanowi podstawowe narzędzie służące składaniu wniosków do UMG (w tym automatyzacji zapisu informacji z wniosku) oraz identyfikacji użytkowników zewnętrznych. Zakres informacyjny przenoszony z SEKAP do SOD to przede wszystkim dane wnioskodawcy oraz załączniki, Komponent stanowi narzędzie specjalistyczne służące automatyzacji wprowadzania danych o lokalizacji sprawy oraz automatycznej kontroli terminów składania wniosków i uwag. Diagram klas w zakresie funkcjonowania Komponentu Zgłaszanie wniosków i uwag do MPZP i studium online Komponent będzie narzędziem dostępnym z Portalu Planistycznego co zapewni użytkownikowi dostęp do Danych przestrzennych, w tym do szerokiego spektrum danych planistycznych (obowiązujących MPZP, projektów nowo sporządzanych MPZP, granic terenów dla których przystąpiono do sporządzania MPZP) oraz do aktualnych danych ewidencyjnych co znacząco ułatwi obywatelom zapoznanie się z dokumentami będącymi przedmiotem partycypacji społecznej. Efektem funkcjonowania Komponentu będą zatem: Dokument wniosku/uwagi do MPZP lub studium wygenerowany w oparciu o Geoportal UMG i wyeksportowany do formatu PDF Obiekt w roboczej warstwie wniosków do MPZP

8 Wniosek będzie mógł być dostarczony do UMG przez zainteresowaną osobę osobiście bądź zostać opatrzony certyfikowanym podpisem elektronicznym (wygenerowanym przez niezależną aplikację wnioskodawcy) i przekazany do UMG drogą elektroniczną. Zamawiający wymaga, aby Komponent stanowił rozszerzenie Portalu Planistycznego. Zakres wymagań względem komponentu przedstawia diagram UML: 3.5. Komponent Generowanie decyzji/postanowień/spraw/rejestrów w formie przestrzennej. Nadrzędnym celem tego komponentu jest geolokalizacja spraw prowadzonych w rejestrach SOD. W oparciu o ten komponent tworzone będą warstwy przestrzenne odpowiadające rejestrom SOD. Tworzenie warstw informacyjnych będzie odbywało się w sposób automatyczny wraz z przeniesieniem wybranych informacji opisowych. Z technicznego punktu widzenia aplikacja ta integruje funkcjonalność SOD oraz Internetowego Serwera Danych przestrzennych w celu umożliwienia tworzenia i gromadzenia warstw informacyjnych wg. wybranych rejestrów tematycznych prowadzonych w SOD. Tworzone warstwy informacyjne posiadają atrybuty odpowiadające informacjom znajdującym się w rejestrach tematycznych SOD i są zapisywane w bazie danych ISDP oraz udostępniane wg. ustalonych zasad dla użytkowników ISDP. Zamawiający wymaga, aby komponent geolokalizacji stanowił rozbudowę obecnego rozwiązania.

9 Komponent musi cechować się pełną konfigurowalnością w zakresie możliwości wykorzystania dla dowolnego rejestru SOD. Zakres wymagań względem komponentu przedstawia diagram UML: 3.6. Komponent pprzeglądanie danych MPZP. Celem funkcjonowania KOMPONENTU jest umożliwienie przeglądania DANYCH PRZESTRZENNYCH MPZP przez wszystkich uprawnionych pracowników UMG. Zamawiający wymaga, aby przeglądanie MPZP odbywało się w oparciu o podstawową i aktualną na dzień odbioru końcowego zamówienia, intranetową przeglądarkę danych przestrzennych Systemu Informacji Przestrzennej UMG. Zakres wymagań względem komponentu przedstawia diagram UML:

10 3.7. Komponent - Udostępnianie informacji i danych planistycznych Portal Planistyczny Celem funkcjonowania komponentu jest umożliwienie użytkownikom zewnętrznym (mieszkańcom Gliwic, przedsiębiorcom, inwestorom oraz wszystkim pozostałym użytkownikom Internetu): Dostępu do przeglądania Danych przestrzennych MPZP oraz SUIKZP, pobierania projektów oraz cyfrowych wersji dokumentów MPZP oraz SUIKZP, dostępu do materiałów informacyjnych na temat procedur planistycznych obowiązujących w UMG, obowiązujących przepisów prawa oraz instrukcji korzystania z Portalu Planistycznego. Zamawiający wymaga, by udostępnianie informacji i danych planistycznych bazowało: w zakresie dotyczącym udostępniania zbiorów danych przestrzennych na technologii Geoportalu Miejskiego Systemu Informacji Przestrzennej, w zakresie dotyczącym udostępniania pozostałych informacji, dokumentów i zbiorów danych na technologii www (zgodnie ze standardami W3C, WCAG 2.0 oraz 5 Star Open Data). Zakres wymagań względem komponentu przedstawia diagram UML:

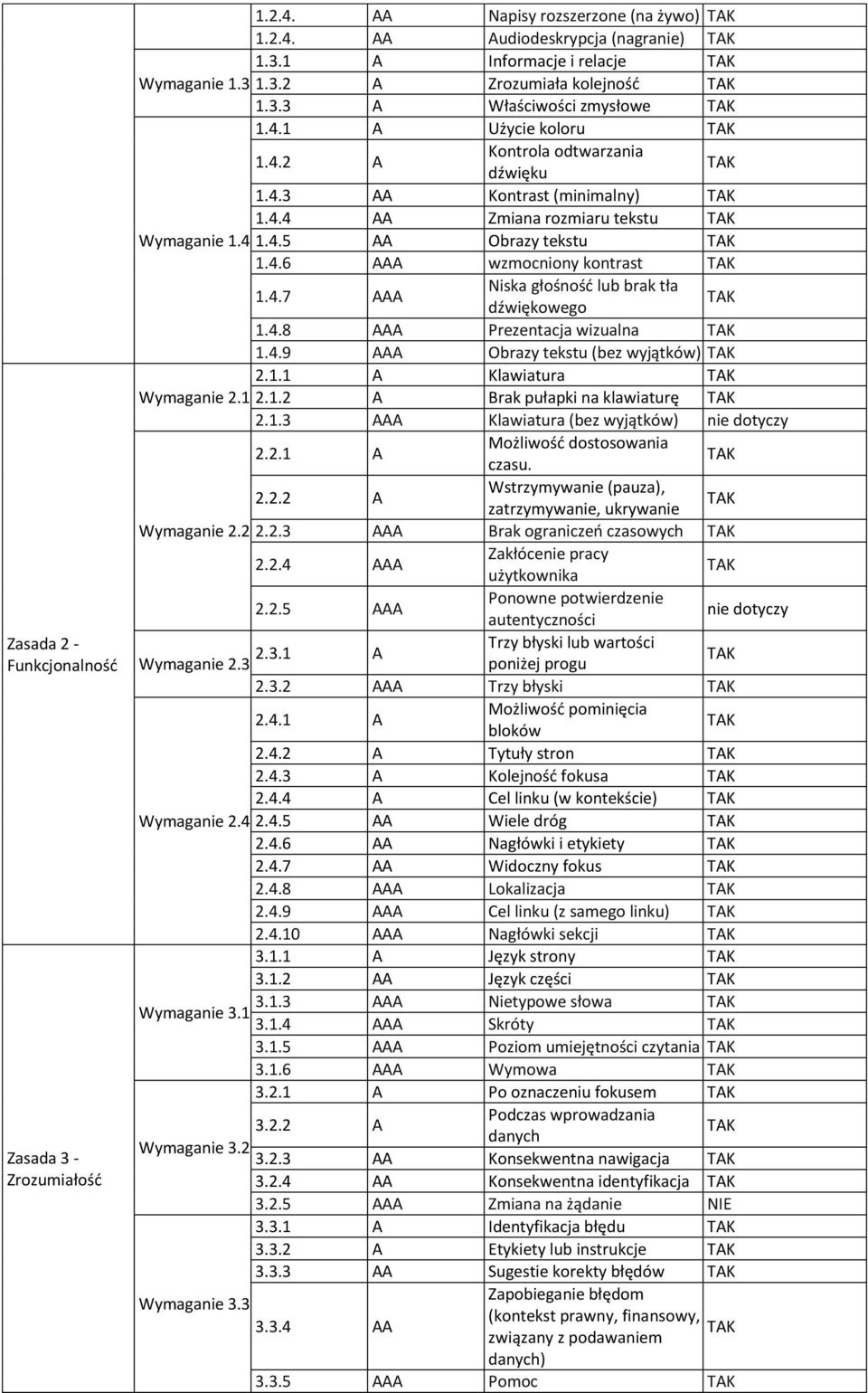

11 Wymagana zgodność Portalu Planistycznego z zasadami WCAG 2.0 Zasada Zasada 1 Postrzeganie Wymaganie Pozycja w Wdrożenie w Portalu Poziom Nazwa WCAG 2.0 Planistycznym? Wymaganie A Treść nietekstowa A Tylko audio lub tylko wideo (nagranie) Napisy rozszerzone A Wymaganie 1.2 (nagranie) Audiodeskrypcja lub A alternatywa dla mediów (nagranie)

12 Zasada 2 - Funkcjonalność Zasada 3 - Zrozumiałość AA Napisy rozszerzone (na żywo) AA Audiodeskrypcja (nagranie) A Informacje i relacje Wymaganie A Zrozumiała kolejność A Właściwości zmysłowe A Użycie koloru A Kontrola odtwarzania dźwięku AA Kontrast (minimalny) AA Zmiana rozmiaru tekstu Wymaganie AA Obrazy tekstu AAA wzmocniony kontrast AAA Niska głośność lub brak tła dźwiękowego AAA Prezentacja wizualna AAA Obrazy tekstu (bez wyjątków) A Klawiatura Wymaganie A Brak pułapki na klawiaturę AAA Klawiatura (bez wyjątków) nie dotyczy A Możliwość dostosowania czasu A Wstrzymywanie (pauza), zatrzymywanie, ukrywanie Wymaganie AAA Brak ograniczeń czasowych AAA Zakłócenie pracy użytkownika AAA Ponowne potwierdzenie autentyczności nie dotyczy Wymaganie A Trzy błyski lub wartości poniżej progu AAA Trzy błyski A Możliwość pominięcia bloków A Tytuły stron A Kolejność fokusa A Cel linku (w kontekście) Wymaganie AA Wiele dróg AA Nagłówki i etykiety AA Widoczny fokus AAA Lokalizacja AAA Cel linku (z samego linku) AAA Nagłówki sekcji A Język strony AA Język części AAA Nietypowe słowa Wymaganie AAA Skróty AAA Poziom umiejętności czytania AAA Wymowa A Po oznaczeniu fokusem Podczas wprowadzania A danych Wymaganie AA Konsekwentna nawigacja AA Konsekwentna identyfikacja AAA Zmiana na żądanie NIE A Identyfikacja błędu A Etykiety lub instrukcje AA Sugestie korekty błędów Zapobieganie błędom Wymaganie 3.3 (kontekst prawny, finansowy, AA związany z podawaniem danych) AAA Pomoc

13 Zasada 4 - Kompatybilność Zapobieganie błędom AAA (wszystkim) A Parsowanie Wymaganie A Nazwa, rola, wartość 4. Usługa konfiguracji bazy danych planistycznych i zasilenia bazy danych planistycznych. Baza danych planistycznych będzie podstawą funkcjonowania RIPP, w tym uruchamianych lub istotnie udoskonalanych e-usług publicznych. Model bazy danych planistycznych składa się z: Modelu danych wektorowych miejscowych planów, w tym klasy obiektów Obszary nakładania się MPZP. Modelu danych wektorowych studium uwarunkowań i kierunków zagospodarowania przestrzennego. Każda część modelu zawiera odpowiedni: Opis klas obiektów, Opis typów obiektów wraz z atrybutami, Powiązania pomiędzy klasami obiektów (przedstawione na diagramach), Opis listy kodowych (rozdział 4), Dokładne nazewnictwo obiektów, typów obiektów, atrybutów (nazwy techniczne wraz z aliasami w języku polskim). Diagram klas modelu danych wektorowych MPZP

14 Diagram klas modelu danych wektorowych SUIKZP Baza danych planistycznych będzie składać się z następujących klas obiektów: Nazwa klasy obiektów Plany Ogólny opis klasy obiektów Granice planów (zarówno obowiązujących jak i archiwalnych). Skrócona nazwa klasy obiektów Wymagane nazwy plików (GML lub SHP) PlanyZagPrzest MPZP_PZP MPZP_PZP_nr_X (w przypadku nowoopracowywanego MPZP przeznaczonego do zasilenia do bazy danych MPZP)

15 Alias warstwy (na potrzeby ISDP, Alias warstwy (na potrzeby publikacji zgodnej z INSPIRE na Rodzaj geometrii klasy obiektów Granice MPZP LU.SpatialPlan Poligon Liczba atrybutów opisowych 24 Nazwa klasy obiektów Strefy zagospodarowania Ogólny opis klasy obiektów Strefy zagospodarowania tereny o różnym przeznaczeniu terenu rozdzielone liniami rozgraniczającymi (zarówno dla obowiązujących jak i archiwalnych miejscowych planów zagospodarowania przestrzennego) Skrócona nazwa klasy obiektów Wymagane nazwy plików (GML lub SHP) Alias warstwy (na potrzeby ISDP, Alias warstwy (na potrzeby publikacji zgodnej z INSPIRE na Rodzaj geometrii klasy obiektów StrefyZagosp MPZP_SZ MPZP_SZ_nr_X (w przypadku nowoopracowywanego MPZP przeznaczonego do zasilenia do bazy danych MPZP) Strefy zagospodarowania LU.ZoningElements Poligon Liczba atrybutów opisowych 52 Nazwa klasy obiektów Regulacja dodatkowe Ogólny opis klasy obiektów Regulacje uzupełniające stanowiące ustalenia lub dodatkową treść planu, które znajdują się na rysunku

16 planu np. linie zabudowy, granice strefy ochrony konserwatorskiej (zarówno dla obowiązujących jak i archiwalnych miejscowych planów zagospodarowania przestrzennego) Skrócona nazwa klasy obiektów Alias warstwy (na potrzeby ISDP, Alias warstwy (na potrzeby publikacji zgodnej z INSPIRE na Rodzaj geometrii klasy obiektów MpzpRegulDod Nie dotyczy LU.SupplementaryRegulation Punkt, Linia, Poligon (w zależności od podklasy obiektu) Liczba atrybutów opisowych 23 Nazwa klasy obiektów Ogólny opis klasy obiektów Skrócona nazwa klasy obiektów Wymagane nazwy plików (XLS) Dokumentacja urzędowa Obejmuje tekst uchwały, załącznik graficzny do uchwały MPZP, legendę do załącznika graficznego do MPZP MpzpDokUrzed MPZP_DU MPZP_DU_nr_X (w przypadku nowoopracowywanego MPZP przeznaczonego do zasilenia do bazy danych MPZP) Alias warstwy (na potrzeby ISDP, Alias warstwy (na potrzeby publikacji zgodnej z INSPIRE na Rodzaj geometrii klasy obiektów Nie dotyczy (klasa obiektów może być udostępniana z odniesienia w warstwie Plany zagospodarowania przestrzennego Nie dotyczy (klasa obiektów może być udostępniana z odniesienia w warstwie LU.SpatialPlan ) Nie dotyczy Liczba atrybutów opisowych 16

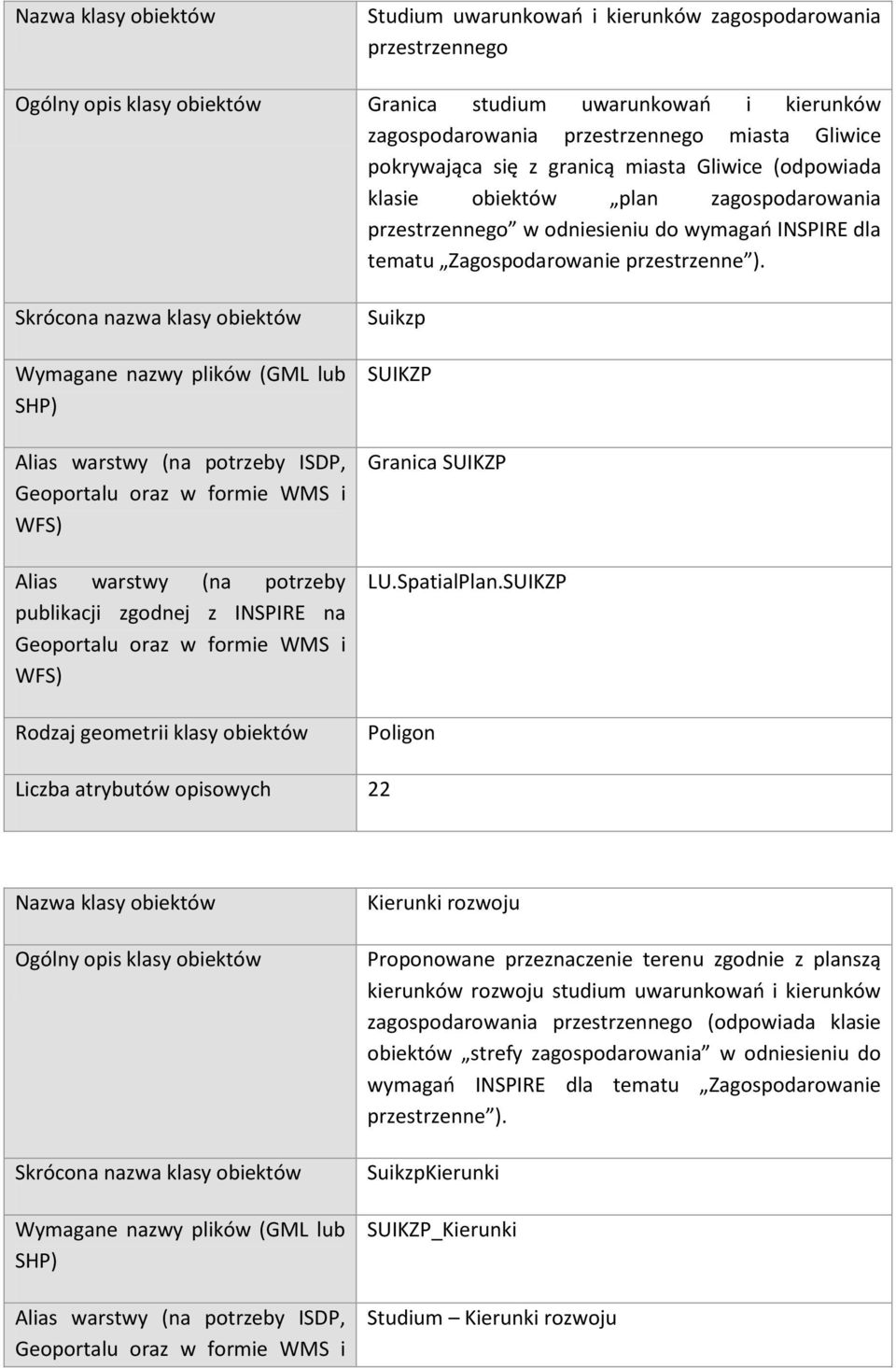

17 Nazwa klasy obiektów Studium uwarunkowań i kierunków zagospodarowania przestrzennego Ogólny opis klasy obiektów Granica studium uwarunkowań i kierunków miasta Gliwice pokrywająca się z granicą miasta Gliwice (odpowiada klasie obiektów plan zagospodarowania przestrzennego w odniesieniu do wymagań INSPIRE dla tematu Zagospodarowanie przestrzenne ). Skrócona nazwa klasy obiektów Wymagane nazwy plików (GML lub SHP) Alias warstwy (na potrzeby ISDP, Alias warstwy (na potrzeby publikacji zgodnej z INSPIRE na Rodzaj geometrii klasy obiektów Suikzp SUIKZP Granica SUIKZP LU.SpatialPlan.SUIKZP Poligon Liczba atrybutów opisowych 22 Nazwa klasy obiektów Ogólny opis klasy obiektów Skrócona nazwa klasy obiektów Wymagane nazwy plików (GML lub SHP) Alias warstwy (na potrzeby ISDP, Kierunki rozwoju Proponowane przeznaczenie terenu zgodnie z planszą kierunków rozwoju studium uwarunkowań i kierunków (odpowiada klasie obiektów strefy zagospodarowania w odniesieniu do wymagań INSPIRE dla tematu Zagospodarowanie przestrzenne ). SuikzpKierunki SUIKZP_Kierunki Studium Kierunki rozwoju

18 Alias warstwy (na potrzeby publikacji zgodnej z INSPIRE na Rodzaj geometrii klasy obiektów LU.ZoningElements.SUIKZP Poligon Liczba atrybutów opisowych 32 Nazwa klasy obiektów Regulacja dodatkowe - studium Ogólny opis klasy obiektów Regulacje uzupełniające stanowiące ustalenia lub dodatkową treść studium, która znajdują się na rysunku planszy kierunków studium. Skrócona nazwa klasy obiektów Alias warstwy (na potrzeby ISDP, Alias warstwy (na potrzeby publikacji zgodnej z INSPIRE na Rodzaj geometrii klasy obiektów SuikzpRegulDod Nie dotyczy LU.SupplementaryRegulation.SUIKZP Punkt, Linia, Poligon (w zależności od podklasy obiektu) Liczba atrybutów opisowych 18 Nazwa klasy obiektów Ogólny opis klasy obiektów Skrócona nazwa klasy obiektów Wymagane nazwy plików (XLS) Alias warstwy (na potrzeby ISDP, Dokumentacja urzędowa Obejmuje tekst uchwały, załączniki graficzne do uchwały studium, legendę do załącznika graficznego do studium SuikzpDokUrzed SUIKZP_DU Nie dotyczy (klasa obiektów może być udostępniana z odniesienia w warstwie Studium kierunków i

19 Alias warstwy (na potrzeby publikacji zgodnej z INSPIRE na Rodzaj geometrii klasy obiektów Nie dotyczy (klasa obiektów może być udostępniana z odniesienia w warstwie LU.SpatialPlan.SUIKZP ) Nie dotyczy Liczba atrybutów opisowych Baza uchwał MPZP W ramach Wykonawca opracuje wytyczne oraz udzieli Zamawiającemu niezbędnych konsultacji w zakresie struktury i nazewnictwa plików a także innych niezbędnych informacji koniecznych w celu optymalnego wykorzystania Bazy uchwał MPZP jako źródła danych dla komponentów aplikacyjnych stanowiących element przedmiotu zamówienia oraz zasili bazę uchwał plikami XML tekstów uchwał, które zostaną udostępnione przez Zamawiającego 4.2. Baza wektorowych danych planistycznych RIPP W celu zapewnienia poprawnego funkcjonowania komponentów aplikacyjnych RIPP oraz prawidłowego zasilenia i aktualizacji bazy wektorowych danych planistycznych, Wykonawca zaimplementuje w bazie danych MSIP model wektorowych danych planistycznych RIPP. Wykonawca opracuje i przekaże Zamawiającego schemat aplikacyjny danych planistycznych (opracowany na podstawie modelu wektorowych danych planistycznych RIPP) w formie plików XSD oraz diagramów klas UML (2.x) zgodnie z normami ISO/TS i ISO Wykonawca wdroży oprogramowanie służące zarządzaniu bazą wektorowych danych planistycznych RIPP Baza rastrów MPZP i SUIKZP Wykonawca opracuje wytyczne oraz udzieli Zamawiającemu niezbędnych konsultacji w zakresie struktury i nazewnictwa plików, formatów danych a także innych niezbędnych informacji koniecznych w celu optymalnego wykorzystania Bazy rastrów MPZP i SUIKZP jako źródła danych dla komponentów aplikacyjnych stanowiących element przedmiotu zamówienia. Wykonawca zasili bazę Danych przestrzennych MPZP zbiorami danych rastrowych MPZP i SUIKZP udostępnionymi przez Zamawiającego. L.p Konfiguracja pozostałych warstw informacyjnych. Wykonawca utworzy warstwy informacyjne wg. poniższego wykazu: Lista rejestrów przeznaczonych do utworzenia w SOD 1. Rejestr miejscowych planów miasta Gliwice 2. Rejestr obowiązujących miejscowych planów 3. Rejestr miejscowych planów, które utraciły moc obowiązywania w całości Nazwy warstw informacyjnych przeznaczonych do utworzenia przez Wykonawcę RIPP Plany ; Strefy zagospodarowania; Regulacje dodatkowe; Dokumentacja urzędowa; Obszary nakładania się MPZP;

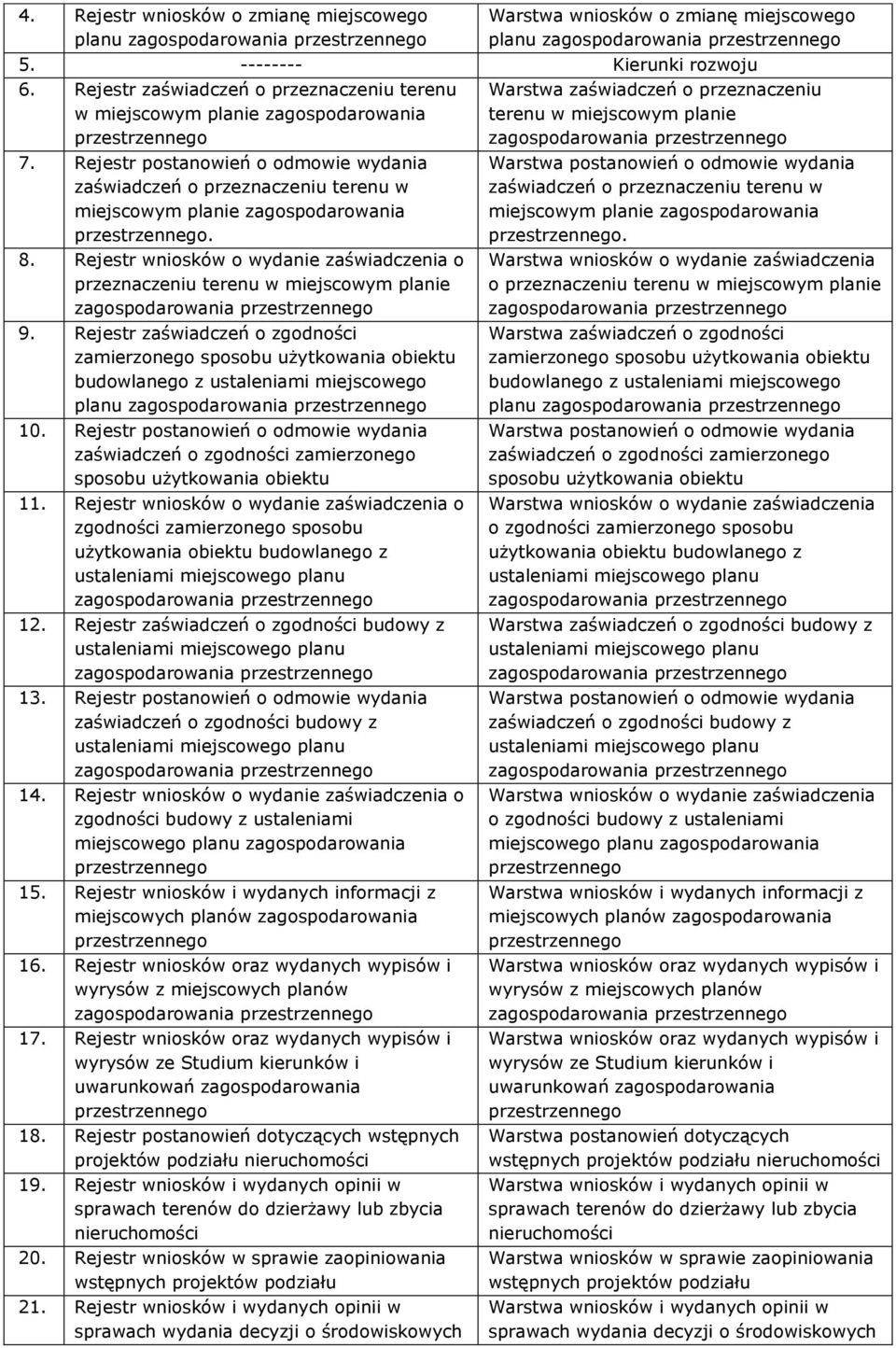

20 4. Rejestr wniosków o zmianę miejscowego planu Warstwa wniosków o zmianę miejscowego planu Kierunki rozwoju 6. Rejestr zaświadczeń o przeznaczeniu terenu w miejscowym planie zagospodarowania przestrzennego 7. Rejestr postanowień o odmowie wydania zaświadczeń o przeznaczeniu terenu w miejscowym planie zagospodarowania przestrzennego. 8. Rejestr wniosków o wydanie zaświadczenia o przeznaczeniu terenu w miejscowym planie 9. Rejestr zaświadczeń o zgodności zamierzonego sposobu użytkowania obiektu budowlanego z ustaleniami miejscowego planu 10. Rejestr postanowień o odmowie wydania zaświadczeń o zgodności zamierzonego sposobu użytkowania obiektu 11. Rejestr wniosków o wydanie zaświadczenia o zgodności zamierzonego sposobu użytkowania obiektu budowlanego z ustaleniami miejscowego planu 12. Rejestr zaświadczeń o zgodności budowy z ustaleniami miejscowego planu 13. Rejestr postanowień o odmowie wydania zaświadczeń o zgodności budowy z ustaleniami miejscowego planu 14. Rejestr wniosków o wydanie zaświadczenia o zgodności budowy z ustaleniami miejscowego planu zagospodarowania przestrzennego 15. Rejestr wniosków i wydanych informacji z miejscowych planów zagospodarowania przestrzennego 16. Rejestr wniosków oraz wydanych wypisów i wyrysów z miejscowych planów 17. Rejestr wniosków oraz wydanych wypisów i wyrysów ze Studium kierunków i uwarunkowań zagospodarowania przestrzennego 18. Rejestr postanowień dotyczących wstępnych projektów podziału nieruchomości 19. Rejestr wniosków i wydanych opinii w sprawach terenów do dzierżawy lub zbycia nieruchomości 20. Rejestr wniosków w sprawie zaopiniowania wstępnych projektów podziału 21. Rejestr wniosków i wydanych opinii w sprawach wydania decyzji o środowiskowych Warstwa zaświadczeń o przeznaczeniu terenu w miejscowym planie Warstwa postanowień o odmowie wydania zaświadczeń o przeznaczeniu terenu w miejscowym planie zagospodarowania przestrzennego. Warstwa wniosków o wydanie zaświadczenia o przeznaczeniu terenu w miejscowym planie Warstwa zaświadczeń o zgodności zamierzonego sposobu użytkowania obiektu budowlanego z ustaleniami miejscowego planu Warstwa postanowień o odmowie wydania zaświadczeń o zgodności zamierzonego sposobu użytkowania obiektu Warstwa wniosków o wydanie zaświadczenia o zgodności zamierzonego sposobu użytkowania obiektu budowlanego z ustaleniami miejscowego planu Warstwa zaświadczeń o zgodności budowy z ustaleniami miejscowego planu Warstwa postanowień o odmowie wydania zaświadczeń o zgodności budowy z ustaleniami miejscowego planu Warstwa wniosków o wydanie zaświadczenia o zgodności budowy z ustaleniami miejscowego planu zagospodarowania przestrzennego Warstwa wniosków i wydanych informacji z miejscowych planów zagospodarowania przestrzennego Warstwa wniosków oraz wydanych wypisów i wyrysów z miejscowych planów Warstwa wniosków oraz wydanych wypisów i wyrysów ze Studium kierunków i uwarunkowań zagospodarowania przestrzennego Warstwa postanowień dotyczących wstępnych projektów podziału nieruchomości Warstwa wniosków i wydanych opinii w sprawach terenów do dzierżawy lub zbycia nieruchomości Warstwa wniosków w sprawie zaopiniowania wstępnych projektów podziału Warstwa wniosków i wydanych opinii w sprawach wydania decyzji o środowiskowych

21 uwarunkowaniach zgody na realizację przedsięwzięcia 22. Rejestr wniosków o zaopiniowanie opracowań urbanistycznych sporządzonych przez samorządy gminne 23. Rejestr wniosków dotyczących roszczeń z tytułu uchwalenia lub zmiany planu miejscowego 24. Rejestr decyzji o warunkach zabudowy i zagospodarowania terenu 25. Rejestr postanowień wydawanych w trakcie postępowań dotyczących wydania decyzji o warunkach zabudowy 26. Rejestr wniosków o wydanie decyzji o warunkach zabudowy 27. Rejestr decyzji o ustaleniu lokalizacji inwestycji celu publicznego 28. Rejestr wniosków o ustaleniu lokalizacji inwestycji celu publicznego 29. Rejestr decyzji w sprawie przeniesienia decyzji o warunkach zabudowy i zagospodarowania terenu 30. Rejestr decyzji w sprawie zmiany decyzji o warunkach zabudowy 31. Rejestr decyzji o stwierdzeniu wygaśnięcia decyzji o warunkach zabudowy i zagospodarowania terenu 32. Rejestr decyzji o stwierdzeniu wygaśnięcia decyzji o ustaleniu lokalizacji inwestycji celu publicznego 33. Rejestr spraw dotyczących stwierdzenia wygaśnięcia decyzji o warunkach zabudowy i zagospodarowania terenu uwarunkowaniach zgody na realizację przedsięwzięcia - Warstwa wniosków dotyczących roszczeń z tytułu uchwalenia lub zmiany planu miejscowego Warstwa decyzji o warunkach zabudowy i zagospodarowania terenu Warstwa postanowień wydawanych w trakcie postępowań dotyczących wydania decyzji o warunkach zabudowy Warstwa wniosków o wydanie decyzji o warunkach zabudowy Warstwa decyzji o ustaleniu lokalizacji inwestycji celu publicznego Warstwa wniosków o ustaleniu lokalizacji inwestycji celu publicznego Warstwa decyzji w sprawie przeniesienia decyzji o warunkach zabudowy i zagospodarowania terenu Warstwa decyzji w sprawie zmiany decyzji o warunkach zabudowy Warstwa decyzji o stwierdzeniu wygaśnięcia decyzji o warunkach zabudowy i zagospodarowania terenu Warstwa decyzji o stwierdzeniu wygaśnięcia decyzji o ustaleniu lokalizacji inwestycji celu publicznego Warstwa spraw dotyczących stwierdzenia wygaśnięcia decyzji o warunkach zabudowy i zagospodarowania terenu 34. Rejestr decyzji ws. opłaty planistycznej Warstwa decyzji ws. opłaty planistycznej 35. Rejestr postanowień w sprawach dot. opłaty planistycznej 36. Rejestr spraw dotyczących ustalenia opłaty planistycznej Warstwa postanowień w sprawach dot. opłaty planistycznej Warstwa spraw w zakresie ustalenia opłaty planistycznej 37. Rejestr decyzji ws. udzielenia ulgi w spłacie opłaty planistycznej 38. Rejestr wniosków w sprawie udzielenia ulgi w spłacie renty planistycznej Wykonawca zasili Bazę danych MSIP ww. warstwami informacyjnymi. Wykonawca dokona mapowania ww. warstw informacyjnych oraz ich atrybutów opisowych z odpowiadającymi im rejestrami SOD przy użyciu komponentu Generowanie decyzji/postanowień/spraw/rejestrów w formie przestrzennej. 5. Wymagania szczegółowe w zakresie organizacji wdrożenia projektu W ramach zamówienia w terminie 3 tygodni od daty podpisania umowy Wykonawca opracuje Plan działania, który będzie miał charakter dokumentu operacyjnego utworzonego w celu organizacji wykonania przedmiotu zamówienia. W ramach Planu działania Wykonawca musi opracować następujących jego elementy: Harmonogram prac wdrożeniowych. Harmonogram testów.

22 Wzory dokumentacji bieżącej 5.2. Wykonawca opracuje i dostarczy polskojęzyczne podręczniki użytkownika i administratora dla każdego wykonanego w ramach zamówienia komponentu. 6. Wymagania w zakresie szkolenia pracowników z dostarczonych rozwiązań informatycznych. Wykonawca zobowiązany jest przeprowadzić szkolenia dla wskazanych przez Zamawiającego pracowników UMG z zakresu obsługi komponentów aplikacyjnych stanowiących przedmiot zamówienia oraz innych aplikacji wdrożonych przez Wykonawcę w celu realizacji wymagań OPZ. Szkolenia pracowników UMG będą składać się z części wykładowej oraz praktycznej.
