1 dr inż. Waldemar Izdebski Politechnika Warszawska, Wydział Geodezji i Kartografii Zastosowania technologii WMS w prowadzeniu PZGiK Standard WMS (Web Maping Service) opracowany przez OGC 1 (Open Geospatial Consortium) wnosi dzisiaj duży postęp w publikacji danych przestrzennych w Internecie. Artykuł niniejszy jest próba wyjaśnienia na czym polega istota serwisu WMS i jakie jest pole jego zastosowań. Przytoczenie formalnych definicji spełnia swoje zdanie ale dopiero w chwili zrozumienia istoty serwisu, o czym autor przekonał się wielokrotnie wyjaśniając przedmiotową tematykę w trakcie prowadzenia wykładów na Politechnice Warszawskiej. Jeśli niniejsza publikacja wyjaśni niektórym osobom istotę serwisu to będzie to powodem niewątpliwej satysfakcji autora. Organizacja OGC zrzesza obecnie ok. 300 firm i instytucji działającymi w różnych branżach. Wśród jej standardów oprócz WMS znajduje się szereg różnych specyfikacji związanych z danymi przestrzennymi, z których najważniejszymi są: GML (Geography Markup Language) język oparty na XML służący do modelowania, przechowywania i wymiany informacji geometrycznych i opisowych związanych z obiektami świata rzeczywistego. FE (Filter Encoding) określa sposób definiowania przy pomocy języka XML wyrażeń filtrujących obiekty w celu stworzenia ich podzbioru. SLD (Styled Layer Description) określa sposoby rozszerzania usługi WMS o możliwość definiowania własnego wyglądu symboli i styli wyświetlania. LS (Location Service) specyfikacja definiująca platformę dla aplikacji służących wyszukiwaniu lokalizacji. SFA (Simple Feature Access) specyfikacja opisująca wspólną architekturę dla Systemów GIS, a także metody współpracy z bazami SQL. CS (Catalogue Service) - specyfikacja definiująca interfejs pozwalający aplikacjom na przeglądanie, przetwarzanie i wyszukiwanie metadanych przy użyciu różnorodnych serwisów katalogowych. WFS (Web Feature Service) - specyfikacja określająca sposoby dostępu do danych geograficznych w języku GML przechowywanych na serwerach WFS. Definiuje interfejsy do pobierania, przekształcania i łączenia danych z wielu źródeł. WMC (Web Map Context) - specyfikacja opisująca metody zapisu widoku mapy złożonej z kilku warstw pobranych z kilku serwerów WMS. Zapis musi być przeprowadzony w taki sposób, aby było możliwe odtworzenie tego widoku w późniejszym czasie. 1 Jest to międzynarodowa organizacja utworzona w 1994 roku. Jej główną siedziba jest Wayland, Massachusetts. Celem organizacji jest pełna integracja danych geoprzestrzennych i sposobów ich przetwarzania z systemami informatycznymi, jak również upowszechnianie przez infrastrukturę informacyjną interoperacyjnego oprogramowania do przetwarzania danych geoprzestrzennych oraz produktów geoinformacyjnych. 1

2 1. Istota serwisu WMS Istotę funkcjonowania serwisu WMS przedstawia Rys. 1. Najprościej jest wyobrazić sobie, że użytkownik podłączony do internetu przy pomocy oprogramowania będącego klientem WMS, jest zainteresowany pewnym obszarem przestrzeni określonym przez prostokąt zdefiniowany dwoma skrajnymi punktami. Aby uzyskać potrzebne informacje wysyła zapytania do znanych serwerów podając zakres współrzędnych oraz wymiar w pikselach (szerokość, wysokość) pliku graficznego jakiego oczekuje w związku z zapytaniem. Rys. 1. Schemat pojęciowy funkcjonowania serwisów WMS Gdyby nie było internetu (a nawet komputerów) zadanie jakie realizuje serwis WMS możemy wyobrazić sobie jako rozesłanie do różnych instytucji przeźroczystych folii, z prośbą o kartometryczne wrysowanie na nich posiadanych informacji przestrzennych z obszaru zapytania. Po otrzymaniu takiej informacji w wyniku nałożenia poszczególnych folii uzyskalibyśmy informację łączną (zintegrowaną). 2

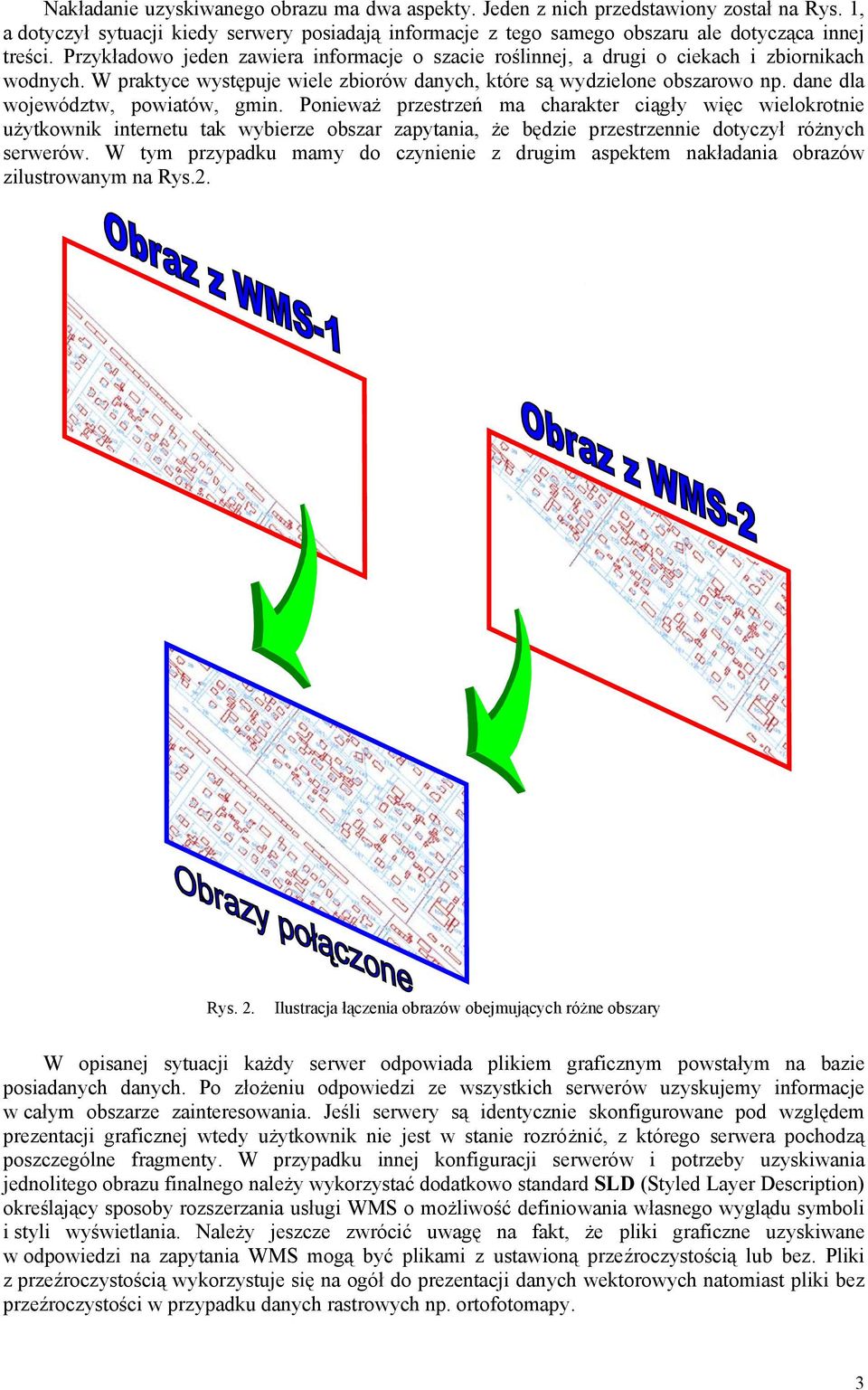

3 Nakładanie uzyskiwanego obrazu ma dwa aspekty. Jeden z nich przedstawiony został na Rys. 1, a dotyczył sytuacji kiedy serwery posiadają informacje z tego samego obszaru ale dotycząca innej treści. Przykładowo jeden zawiera informacje o szacie roślinnej, a drugi o ciekach i zbiornikach wodnych. W praktyce występuje wiele zbiorów danych, które są wydzielone obszarowo np. dane dla województw, powiatów, gmin. Ponieważ przestrzeń ma charakter ciągły więc wielokrotnie użytkownik internetu tak wybierze obszar zapytania, że będzie przestrzennie dotyczył różnych serwerów. W tym przypadku mamy do czynienie z drugim aspektem nakładania obrazów zilustrowanym na Rys.2. Rys. 2. Ilustracja łączenia obrazów obejmujących różne obszary W opisanej sytuacji każdy serwer odpowiada plikiem graficznym powstałym na bazie posiadanych danych. Po złożeniu odpowiedzi ze wszystkich serwerów uzyskujemy informacje w całym obszarze zainteresowania. Jeśli serwery są identycznie skonfigurowane pod względem prezentacji graficznej wtedy użytkownik nie jest w stanie rozróżnić, z którego serwera pochodzą poszczególne fragmenty. W przypadku innej konfiguracji serwerów i potrzeby uzyskiwania jednolitego obrazu finalnego należy wykorzystać dodatkowo standard SLD (Styled Layer Description) określający sposoby rozszerzania usługi WMS o możliwość definiowania własnego wyglądu symboli i styli wyświetlania. Należy jeszcze zwrócić uwagę na fakt, że pliki graficzne uzyskiwane w odpowiedzi na zapytania WMS mogą być plikami z ustawioną przeźroczystością lub bez. Pliki z przeźroczystością wykorzystuje się na ogół do prezentacji danych wektorowych natomiast pliki bez przeźroczystości w przypadku danych rastrowych np. ortofotomapy. 3

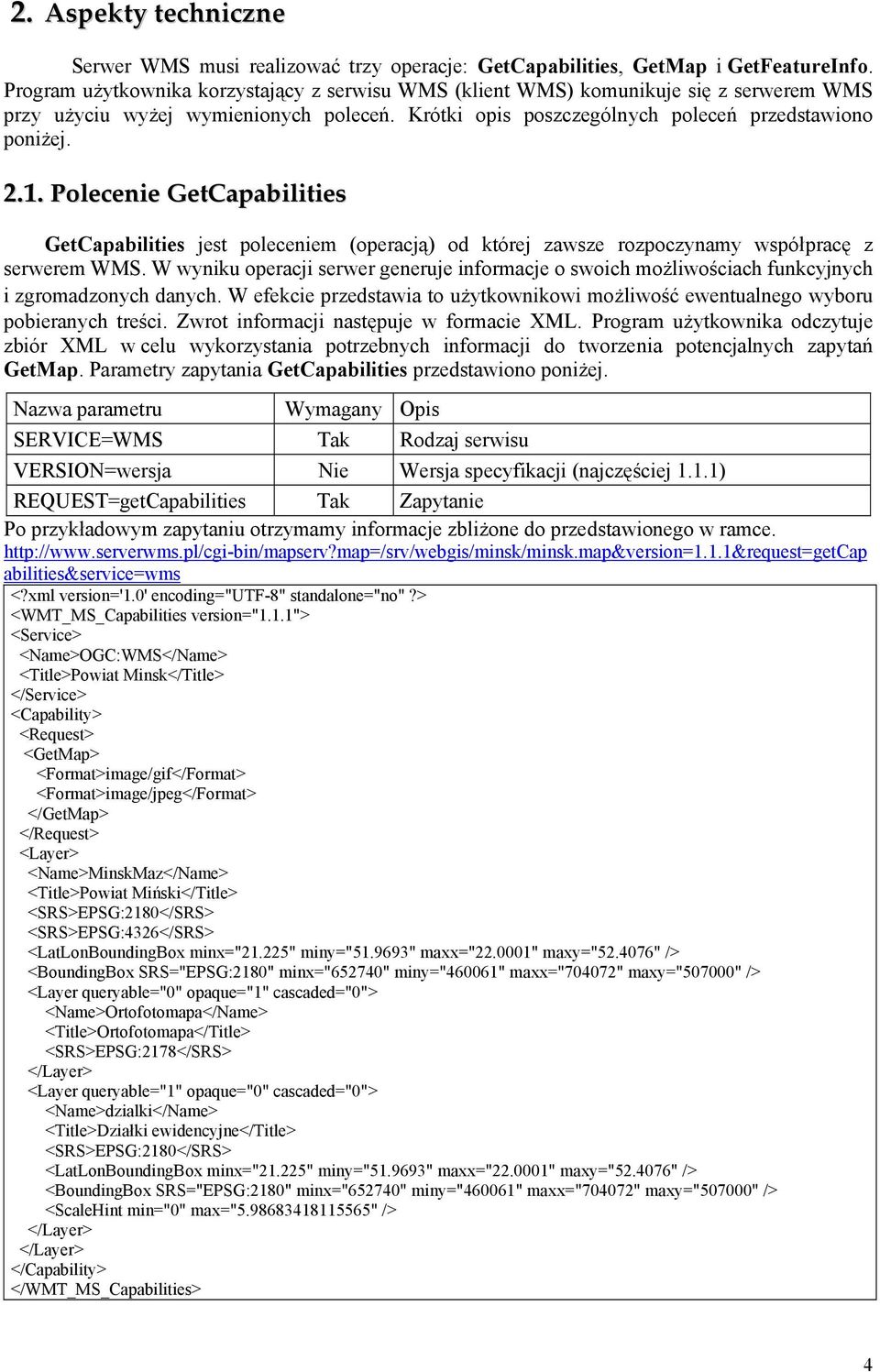

4 2. Aspekty techniczne Serwer WMS musi realizować trzy operacje: GetCapabilities, GetMap i GetFeatureInfo. Program użytkownika korzystający z serwisu WMS (klient WMS) komunikuje się z serwerem WMS przy użyciu wyżej wymienionych poleceń. Krótki opis poszczególnych poleceń przedstawiono poniżej Polecenie GetCapabilities GetCapabilities jest poleceniem (operacją) od której zawsze rozpoczynamy współpracę z serwerem WMS. W wyniku operacji serwer generuje informacje o swoich możliwościach funkcyjnych i zgromadzonych danych. W efekcie przedstawia to użytkownikowi możliwość ewentualnego wyboru pobieranych treści. Zwrot informacji następuje w formacie XML. Program użytkownika odczytuje zbiór XML w celu wykorzystania potrzebnych informacji do tworzenia potencjalnych zapytań GetMap. Parametry zapytania GetCapabilities przedstawiono poniżej. Nazwa parametru Wymagany Opis SERVICE=WMS Rodzaj serwisu VERSION=wersja Wersja specyfikacji (najczęściej 1.1.1) REQUEST=getCapabilities Zapytanie Po przykładowym zapytaniu otrzymamy informacje zbliżone do przedstawionego w ramce. abilities&service=wms <?xml version='1.0' encoding="utf-8" standalone="no"?> <WMT_MS_Capabilities version="1.1.1"> <Service> <Name>OGC:WMS</Name> <Title>Powiat Minsk</Title> </Service> <Capability> <Request> <GetMap> <Format>image/gif</Format> <Format>image/jpeg</Format> </GetMap> </Request> <Layer> <Name>MinskMaz</Name> <Title>Powiat Miński</Title> <SRS>EPSG:2180</SRS> <SRS>EPSG:4326</SRS> <LatLonBoundingBox minx="21.225" miny=" " maxx=" " maxy=" " /> <BoundingBox SRS="EPSG:2180" minx="652740" miny="460061" maxx="704072" maxy="507000" /> <Layer queryable="0" opaque="1" cascaded="0"> <Name>Ortofotomapa</Name> <Title>Ortofotomapa</Title> <SRS>EPSG:2178</SRS> </Layer> <Layer queryable="1" opaque="0" cascaded="0"> <Name>dzialki</Name> <Title>Działki ewidencyjne</title> <SRS>EPSG:2180</SRS> <LatLonBoundingBox minx="21.225" miny=" " maxx=" " maxy=" " /> <BoundingBox SRS="EPSG:2180" minx="652740" miny="460061" maxx="704072" maxy="507000" /> <ScaleHint min="0" max=" " /> </Layer> </Layer> </Capability> </WMT_MS_Capabilities> 4

5 2.2. Polecenie GetMap GetMap pozwala użytkownikowi sprecyzować parametry oczekiwanego pliku graficznego (mapy). Parametry formalne operacji GetMap przedstawiono poniżej. Przy ich doborze należy jednak brać pod uwagę możliwości konkretnego serwera uzyskane na podstawie zapytania GetCapabilities. Nazwa parametru Wymagany Opis VERSION=wersja Wersja specyfikacji REQUEST=getMap Rodzaj zapytania LAYERS=lista_warstw Lista identyfikatorów warstw rozdzielonych przecinkami STYLES=lista_styli Lista identyfikatorów styli SRS=identyfikator_ukladu Identyfikator układu odniesienia BBOX=minx,miny,maxx,maxy Prostokąt ograniczający zakres prezentacji WIDTH=szerokosc_obrazu Szerokość obrazu w pikselach HEIGHT=wysokosc_obrazu Wysokość obrazu w pikselach FORMAT=format_wyniku Format pliku wynikowego TRANSPARENT=true/false Przezroczystość tła obrazu BGCOLOR=kolor_tla Kolor tła obrazu EXCEPTIONS=format_wyjatku Sposób raportowania błędów TIME=czas Preferowany okres danych mapy ELEVATION=wzniesienie Preferowane wzniesienie mapy Przykładowe zapytanie oraz jego wynik przedstawiono na Rys. 3. Jeśli serwer nie może odpowiedzieć plikiem na przekazane zapytanie wtedy zamiast pliku graficznego generowany jest XML z opisem błędu. =1.1.1&REQUEST=GetMap&WIDTH=1280&HEIGHT=902&SERVICE=WMS&BBOX=654502,48,655875,4 8&SRS=EPSG:2180&LAYERS=dzialki,budynki&STYLES=&TRANSPARENT=true&FORMAT=image/gif Rys. 3. Przykład pliku graficznego uzyskany z serwera WMS 5

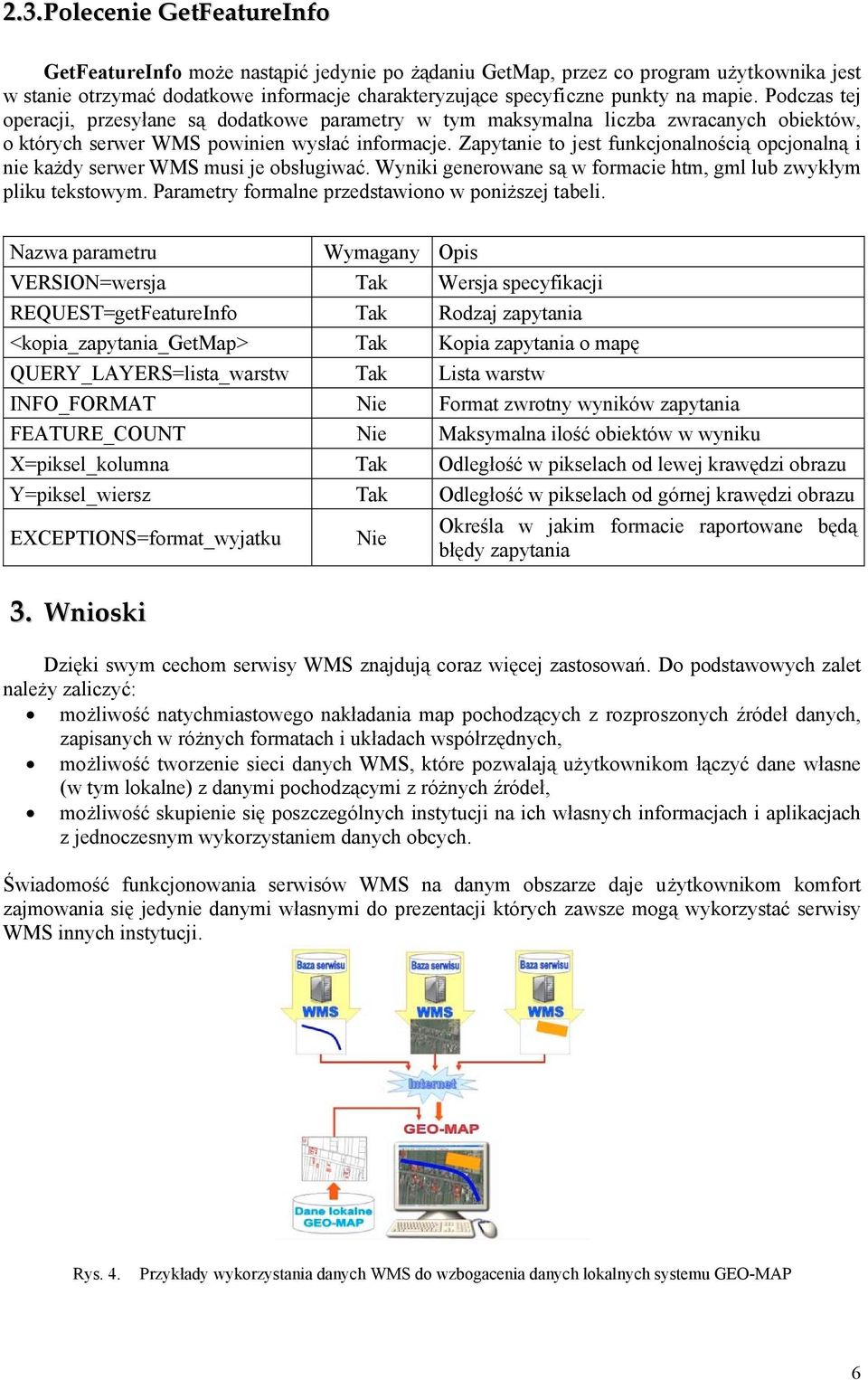

6 2.3. Polecenie GetFeatureInfo GetFeatureInfo może nastąpić jedynie po żądaniu GetMap, przez co program użytkownika jest w stanie otrzymać dodatkowe informacje charakteryzujące specyficzne punkty na mapie. Podczas tej operacji, przesyłane są dodatkowe parametry w tym maksymalna liczba zwracanych obiektów, o których serwer WMS powinien wysłać informacje. Zapytanie to jest funkcjonalnością opcjonalną i nie każdy serwer WMS musi je obsługiwać. Wyniki generowane są w formacie htm, gml lub zwykłym pliku tekstowym. Parametry formalne przedstawiono w poniższej tabeli. Nazwa parametru Wymagany Opis VERSION=wersja Wersja specyfikacji REQUEST=getFeatureInfo Rodzaj zapytania <kopia_zapytania_getmap> Kopia zapytania o mapę QUERY_LAYERS=lista_warstw Lista warstw INFO_FORMAT Format zwrotny wyników zapytania FEATURE_COUNT Maksymalna ilość obiektów w wyniku X=piksel_kolumna Odległość w pikselach od lewej krawędzi obrazu Y=piksel_wiersz Odległość w pikselach od górnej krawędzi obrazu EXCEPTIONS=format_wyjatku Określa w jakim formacie raportowane będą błędy zapytania 3. Wnioski Dzięki swym cechom serwisy WMS znajdują coraz więcej zastosowań. Do podstawowych zalet należy zaliczyć: możliwość natychmiastowego nakładania map pochodzących z rozproszonych źródeł danych, zapisanych w różnych formatach i układach współrzędnych, możliwość tworzenie sieci danych WMS, które pozwalają użytkownikom łączyć dane własne (w tym lokalne) z danymi pochodzącymi z różnych źródeł, możliwość skupienie się poszczególnych instytucji na ich własnych informacjach i aplikacjach z jednoczesnym wykorzystaniem danych obcych. Świadomość funkcjonowania serwisów WMS na danym obszarze daje użytkownikom komfort zajmowania się jedynie danymi własnymi do prezentacji których zawsze mogą wykorzystać serwisy WMS innych instytucji. Rys. 4. Przykłady wykorzystania danych WMS do wzbogacenia danych lokalnych systemu GEO-MAP 6

7 Rys. 5. Przykłady wykorzystania danych WMS w serwisie Google Maps do prezentacji oferty inwestycyjnej miasta Marki 4. Literatura [1] IZDEBSKI W. Wykorzystanie zasobów PODGiK i technologii internetowej w tworzeniu lokalnych systemów informacji przestrzennej, I Ogólnopolska Konferencja Naukowo-Techniczna, Polańczyk września 2005 [2] IZDEBSKI W., Rola internetu w nowoczesnym ośrodku dokumentacji geodezyjnej i kartograficznej Materiały Konferencji Narzędzia Informatyczne Geodezji i Kartografii. Nowe regulacje geoinformacyjne. Warszawa 30 sierpnia 2007 s [3] IZDEBSKI W. Wykorzystanie zasobów PODGiK w serwisach internetowych, Ogólnopolska Konferencja Ośrodków Dokumentacji Geodezyjnej i Kartograficznej, Wisła września 2006 [4] KUBRYŃSKI J. Analiza możliwości wykorzystania technologii WMS do prezentacji danych przestrzennych PZGiK, Praca dyplomowa, Warszawa
