1 Prezentacja dotycząca wykorzystania geoportali mapowych istniejących na szczeblu krajowym oraz powiatowym w celu lepszego zarządzania i planowania struktury zasiewów i nawożenia w gospodarstwach rolnych PREZENTACJA 1 Autor: dr hab. inż. Przemysław Kupidura Materiał opracowany przez Fundacja Instytut Inicjatyw Partnerskich na Rzecz Innowacji Instytucja Zarządzająca PROW Minister Rolnictwa i Rozwoju Wsi Europejski Fundusz Rolny na rzecz Rozwoju Obszarów Wiejskich: Europa inwestująca w obszary wiejskie. Materiał współfinansowany ze środków Unii Europejskiej w ramach Schematu II Pomocy Technicznej Krajowa Śieć Obszarów Wiejskich Programu Rozwoju Obszarów Wiejskich na lata

2 Wykorzystanie geoportali mapowych istniejących na szczeblu centralnym, regionalnym oraz lokalnym w celu lepszego zarządzania i planowania struktury zasiewów i nawożenia w gospodarstwach rolnych

3 Co to jest geoportal? Geoportal jest to internetowa aplikacja mapowa, w której wizualizowane są zbiory danych przestrzennych: zdjęcia lotnicze i satelitarne, mapy, a także ich opracowania. Wiele geoportali oferuje oprócz tego mniej lub bardziej zaawansowane funkcje pozwalające np. wyszukiwać dane, wykonywać proste analizy przestrzenne, a także pozyskiwać dane bezpośrednio z serwera w ramach usług sieciowych danych przestrzennych WMS lub WFS. 3

4 Do czego może służyć geoportal? Geoportale udostępniają zazwyczaj różnego rodzaju dane. Często możemy wybrać przeznaczenie danych. Tak jak tutaj, na Wrotach Podlasia, możemy wybrać dane katastralne lub ewidencję wody. 4

5 Do czego może służyć geoportal? Oprócz możliwości wyświetlenia różnego rodzaju danych geoportale oferują często różnego rodzaju funkcje wyszukiwania lub proste analizy przestrzenne. Znajdują się one najczęściej na górnym pasku. 5

6 Do czego może służyć geoportal? Możemy w dowolny sposób powiększać lub pomniejszać obraz, np. zmieniając skalę lub korzystając z tradycyjnej lupy. 6

7 Do czego może służyć geoportal? Często możemy też odczytać współrzędne wybranego punktu... 7

8 Do czego może służyć geoportal?...zmierzyć długość odcinka lub kilku odcinków naraz... 8

9 Do czego może służyć geoportal?...lub zmierzyć pole powierzchni zaznaczonego obszaru. To jednak nie wszystkie funkcje, które mogą posiadać geoportale. Jedynie najprostsze i najbardziej typowe. 9

10 Rodzaje geoportali Wyróżniamy kilka rodzajów geoportali w zależności od szczebla administracyjnego, na którym są opracowywane: u centralne u regionalne u lokalne 10

11 Krajowym geoportalem jest geoportal.gov.pl Głównym jego celem jest udostępnianie odbiorcom on-line usług opartych na danych przestrzennych, w tym o charakterze katastralnym. Oprócz tego Geoportal udostępnia metadane, czyli dane o danych opisujące m.in. aktualność, szczegółowość czy źródło danych. Geoportal krajowy 11

12 geoportal.gov.pl Krajowy Geoportal zawiera następujące bazy danych: Dane o charakterze katastralnym, Baza Danych Ogólnogeograficznych, Baza Danych Obiektów Topograficznych, Ortofotomapy, u u u u u u Rastry map topograficznych, Rastry map tematycznych, Państwowy Rejestr Granic, Państwowy Rejestr Nazw Geograficznych, Numeryczny Model Terenu, Metadane zbiorów i usług danych przestrzennych 12

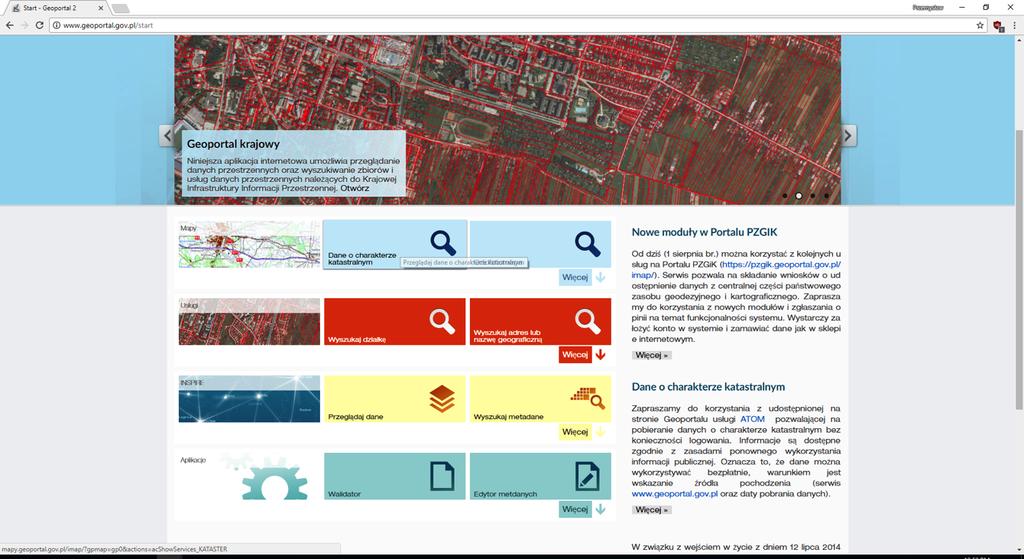

13 geoportal.gov.pl To startowa strona Geoportalu, z której możemy dostać się do różnych serwisów tematycznych prezentujących różnego rodzaju dane. Np. dane o charakterze katastralnym. 13

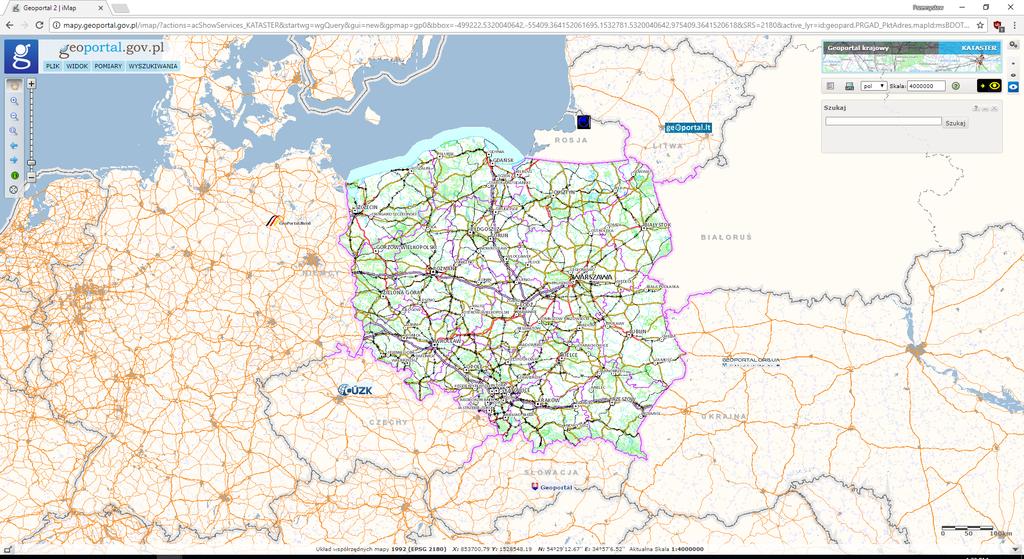

14 geoportal.gov.pl To ogólny widok mapy całej Polski w serwisie z danymi katastralnymi. 14

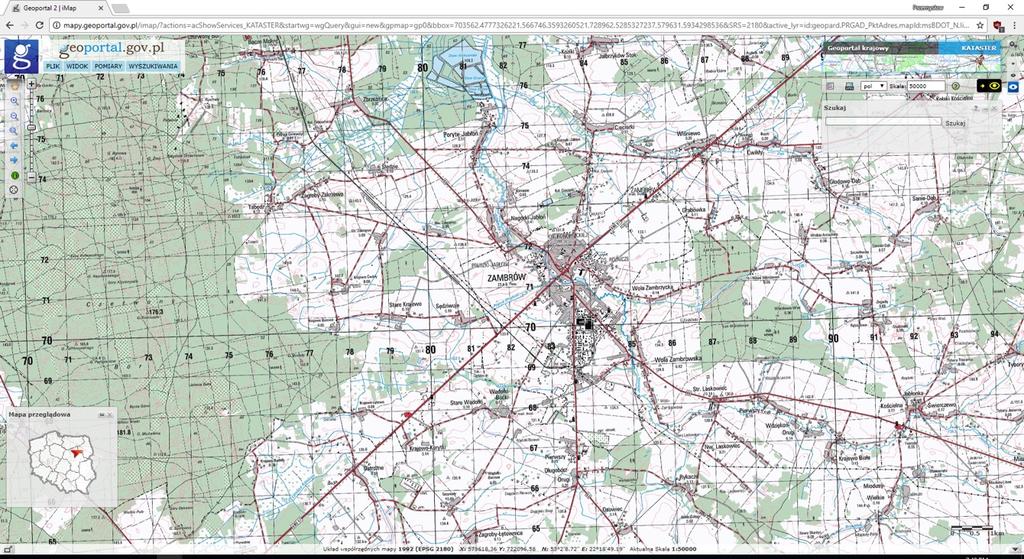

15 geoportal.gov.pl Powiększając mapę, czyli zwiększając jej skalę, może zmienić się podkład mapa, którą widzimy. To dlatego, że przy większej skali możemy obejrzeć więcej szczegółów, które nie są potrzebne przy mniejszej skali. 15

16 geoportal.gov.pl W jeszcze większej skali zobaczymy ortofotomapę zrobioną ze zdjęć lotniczych oraz granice działek ewidencyjnych. Dzięki wyszukiwarce możemy znaleźć interesującą nas działkę. 16

17 geoportal.gov.pl Gdy wpiszemy numer działki i nazwę miejscowości, serwis wskaże nam szukany obiekt. Jeśli kilka miejscowości ma taką samą nazwę, należy wybrać właściwą miejscowość z listy. 17

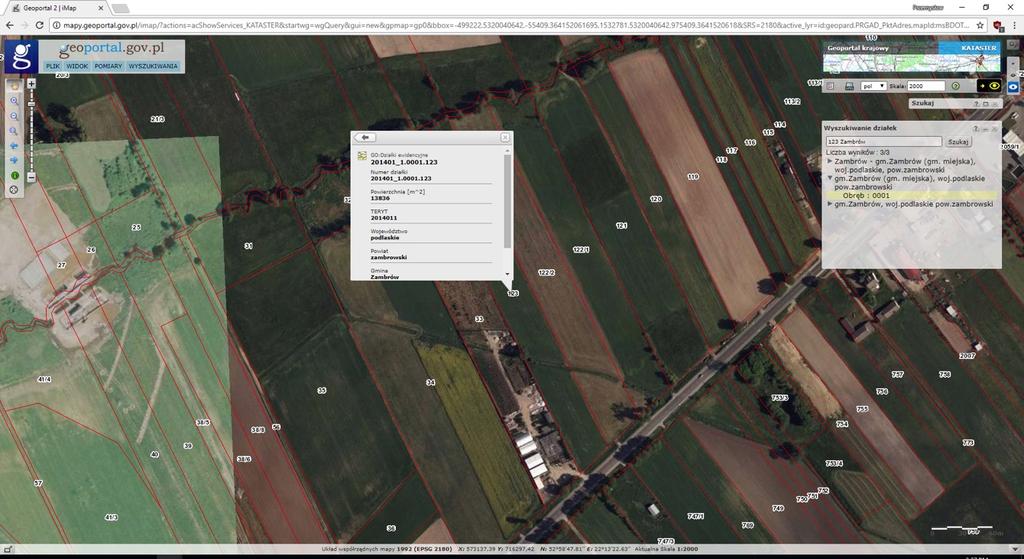

18 geoportal.gov.pl Klikając w dymek wskazujący wyszukaną działkę rozwijamy jej opis. Możemy tam znaleźć szczegółowy numer ewidencyjny działki, jej powierzchnię oraz opis położenia. 18

19 geoportal.gov.pl Możemy również skorzystać z prostych narzędzi do mierzenia odległości lub pola powierzchni. 19

20 geoportal.gov.pl Czerwoną kropkowaną linią wzdłuż drogi zaznaczony jest mierzony odcinek. Wzdłuż linii i na jej końcu znajdziemy długość odcinka. 20

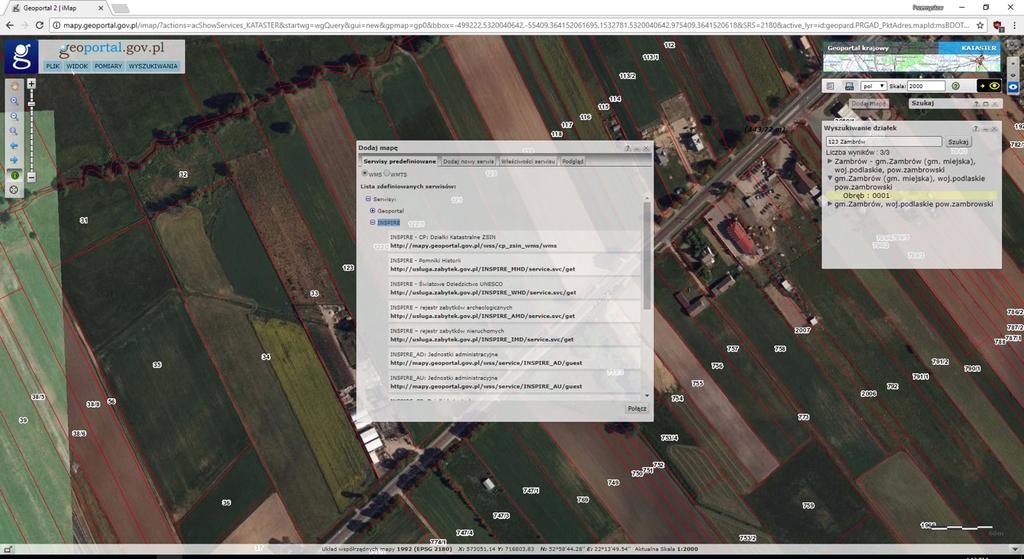

21 geoportal.gov.pl Oprócz tego możemy skorzystać z usługi WMS. Klikając w odpowiednią ikonkę wyświetlimy listę dostępnych zasobów danych. Wystarczy skopiować adres i użyć odpowiedniego programu, w którym wyświetlimy pozyskane dane. 21

22 geoportal.gov.pl usługa ATOM Od niedawna geoportal oferuje możliwość prostego pobierania predefiniowanych zestawów danych. Bez konieczności logowania. Wśród nich można znaleźć również dane, które mogą być przydatne dla rolnictwa, m.in.: u działki katastralne u użytkowanie ziemi u gleba u obszary chronione u hydrografia 22

23 Geoportale wojewódzkie Każde województwo w Polsce posiada swój geoportal. Oto ich adresy: Dolnośląskie Kujawsko-Pomorskie h"p://geoportal.mojregion.info/ Lubelskie Lubuskie Łódzkie h"p://geoportal.lodzkie.pl/imap/ Małopolskie Mazowieckie Opolskie Podkarpackie Podlaskie Pomorskie Śląskie Świętokrzyskie h"p://sip.e-swietokrzyskie.pl/ Warmińsko- Mazurskie Wielkopolskie Zachodniopomorskie 23

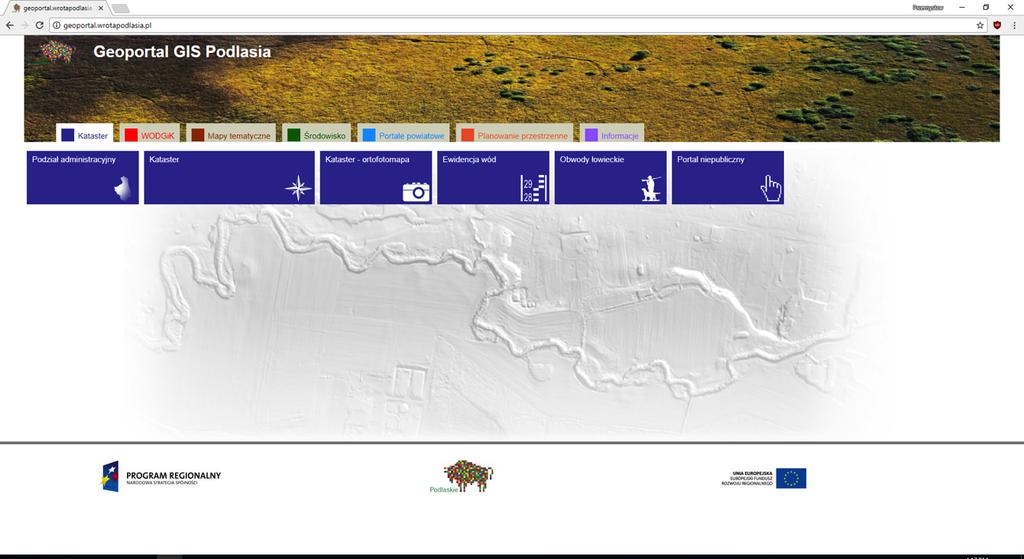

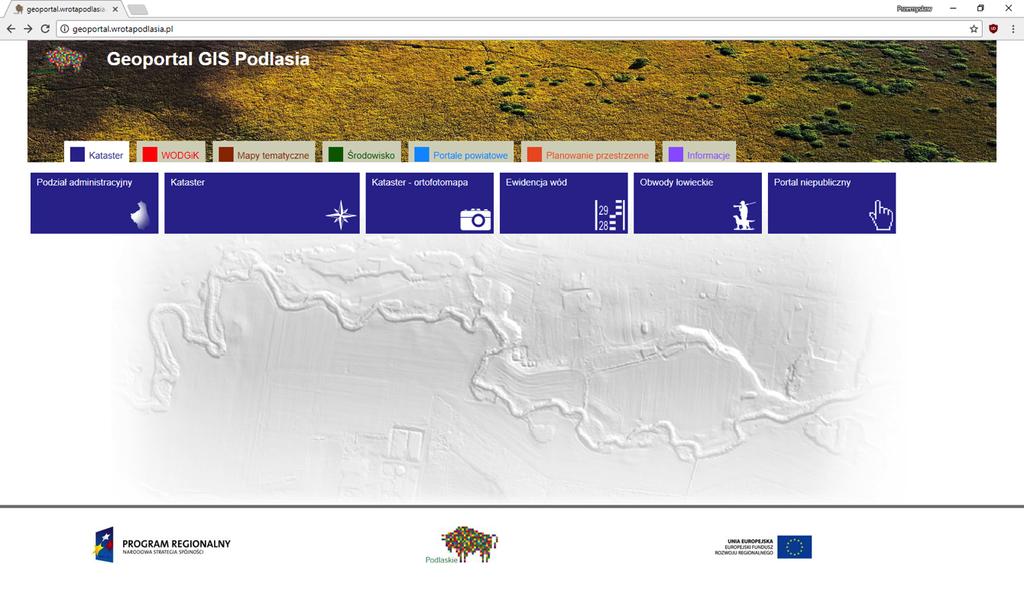

24 Geoportal GIS Podlasia Podlaski geoportal oferuje kilka serwisów tematycznych. Wśród nich są dane katastralne. 24

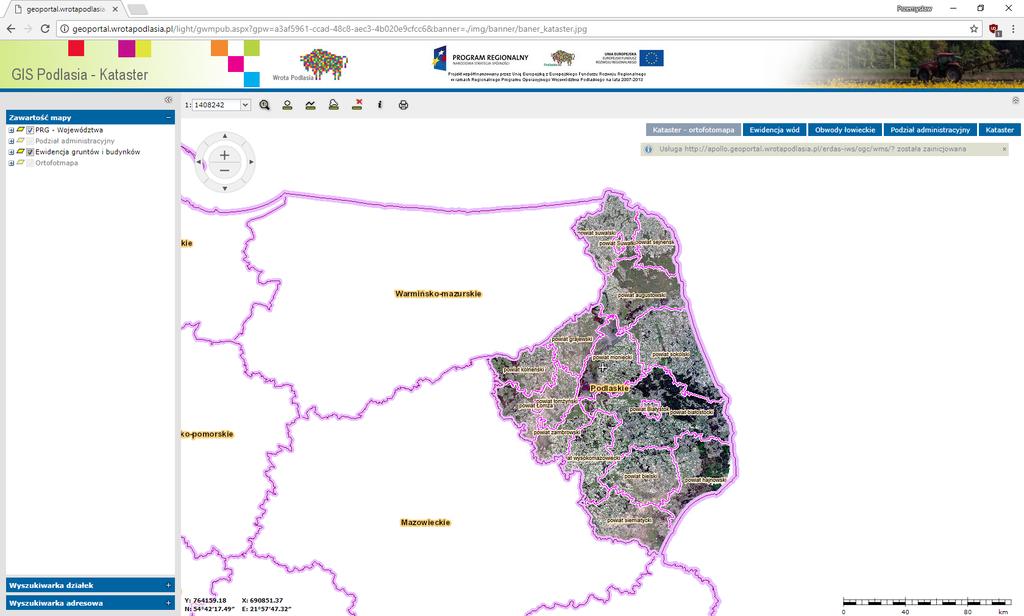

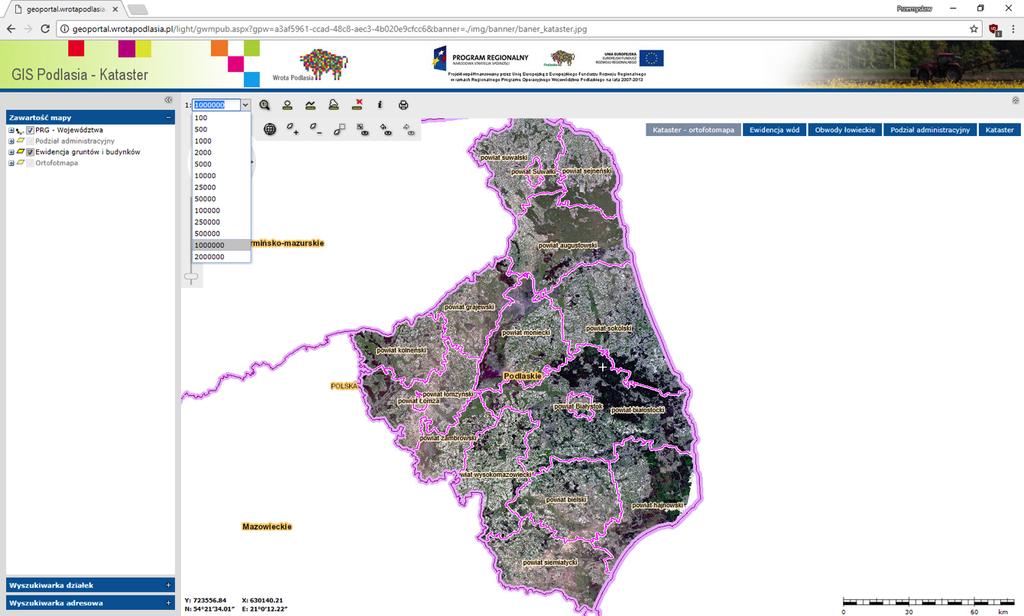

25 Geoportal GIS Podlasia Dane katastralne możemy wyświetlić na ortofotomapie. W tej skali granice działek nie będą jeszcze widoczne, jedynie granice i nazwy powiatów. 25

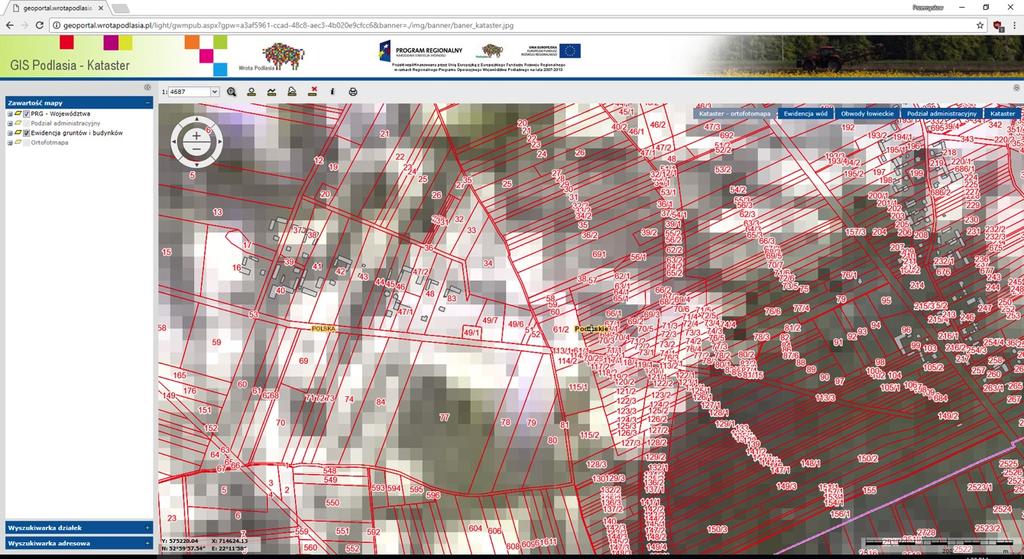

26 Geoportal GIS Podlasia Ale po powiększeniu obrazu zobaczymy granice oraz numery działek. Jest tu również wyszukiwarka, dzięki której znajdziemy działkę po jej numerze. 26

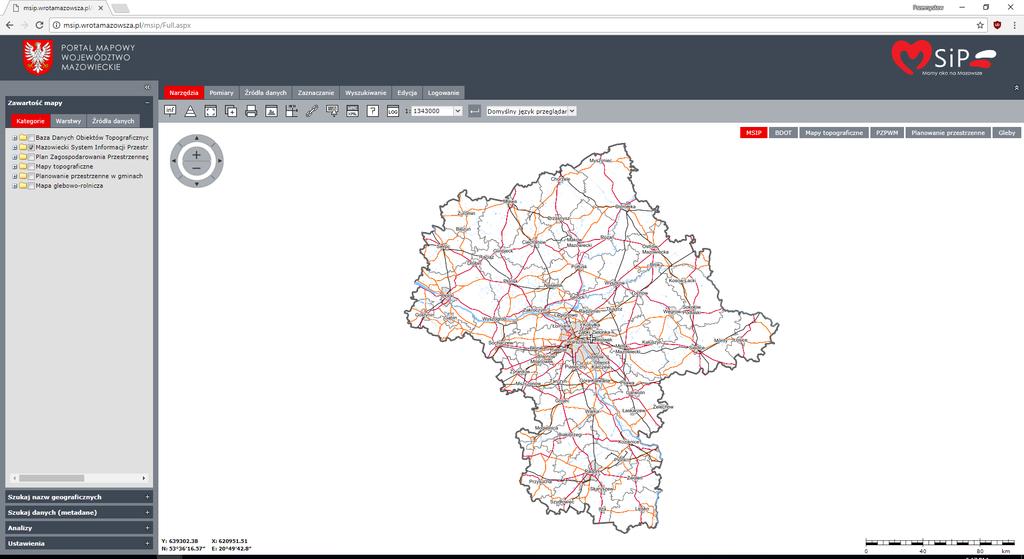

27 Wrota Mazowsza Mazowiecki geoportal oferuje ciekawe dane z punktu widzenia rolnictwa. W grupie Mapa gleboworolnicza znajdziemy kilka przydatnych warstw z danymi. 27

28 Wrota Mazowsza 28

29 Wrota Mazowsza Jedną z warstw danych jest Mapa glebowo-rolnicza w skali 1: Ale możemy ją wyświetlić w dowolnej skali. 29

30 Wrota Mazowsza Możemy wyświetlić dla tej mapy (tak samo jak dla wszystkich innych) legendę. 30

31 Wrota Mazowsza Po wyborze narzędzia do identyfikacji i kliknięciu w wybrany obszar otwieramy okno z jego opisem. W tym przypadku jest to m.in. opis kompleksu przydatności rolniczej, nr konturu glebowego, jego powierzchnia, typ gleby i jej podłoże. 31

32 Wrota Mazowsza Na tym portalu możemy również zidentyfikować odczyn gleby... 32

33 Wrota Mazowsza...zawartość próchnicy... 33

34 Wrota Mazowsza...zalecane dawki wapnia i jeszcze kilka innych, jak zanieszczyczenie gleby metalami ciężkimi, retencja wodna, rzeczywisty zapas wody w glebie, deficyt wapnia czy grunty marginalne. 34

35 Wrota Mazowsza W innym dziale tematycznym możemy sprawdzić zasięgi opracowań planistycznych. 35

36 Wrota Mazowsza W jeszcze innym możemy wyświetlić wybrane warstwy Bazy Danych Obiektów Topograficznych BDOT10K. Tutaj również możemy znaleźć przydatne informacje, np. o pokryciu terenu, czy terenach chronionych. 36

37 Geoportal Dolnośląski Dolnośląski geoportal również oferuje kilka ciekawych funkcji. 37

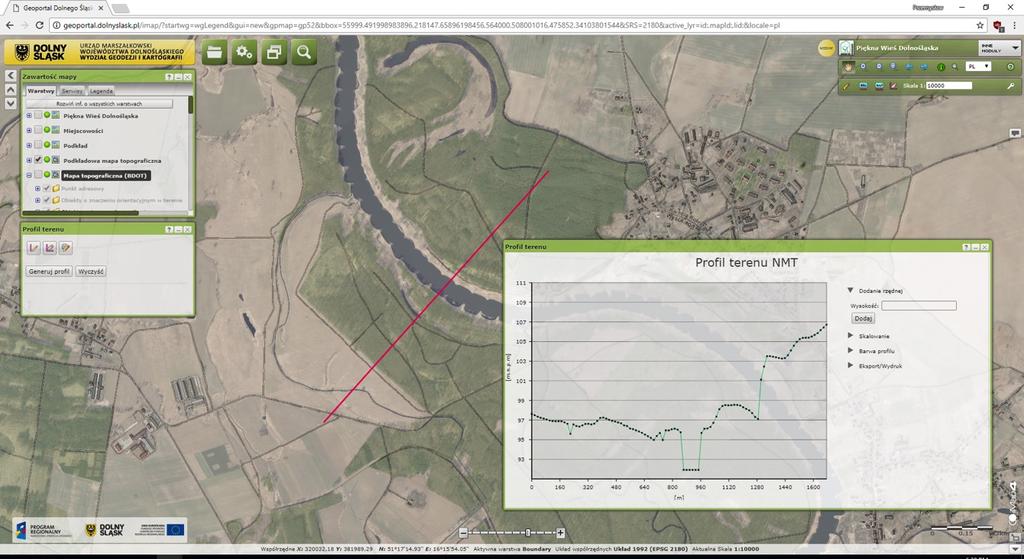

38 Geoportal Dolnośląski Jedną z nich jest możliwość wygenerowania profilu terenu. Jest to możliwe dzięki zaimplementowaniu tam modelu rzeźby terenu. Taki profil możemy potem wyeksportować w formacie pdf lub jpg. 38

39 Geoportal Dolnośląski Dolnośląski geoportal oferuje kilka różnych modułów. Np. moduł Przyroda pozwala wyświetlić mapę obszarów ochrony przyrody, mapę sozologiczną lub akustyczną. 39

40 Geoportal Dolnośląski Tutaj widzimy mapę terenów chronionych. Po kliknięciu w wybrany obszar możemy poznać m.in. jego nazwę. 40

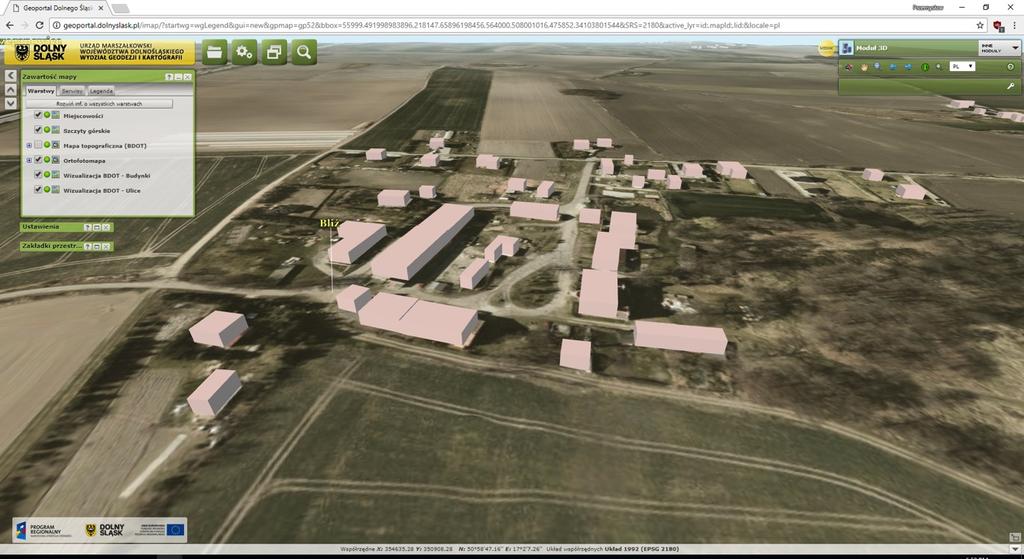

41 Geoportal Dolnośląski Jeszcze inny moduł 3D pozwala obejrzeć teren w trójwymiarowym rzucie. Widnieje tu bardzo szczegółowa ortofotomapa, modelowana na podstawie modelu rzeźby terenu oraz proste trójwymiarowe modele budynków. 41

42 InfoStrada Kujaw i Pomorza Warto jeszcze zwrócić uwagę na geoportal kujawsko-pomorski. 42

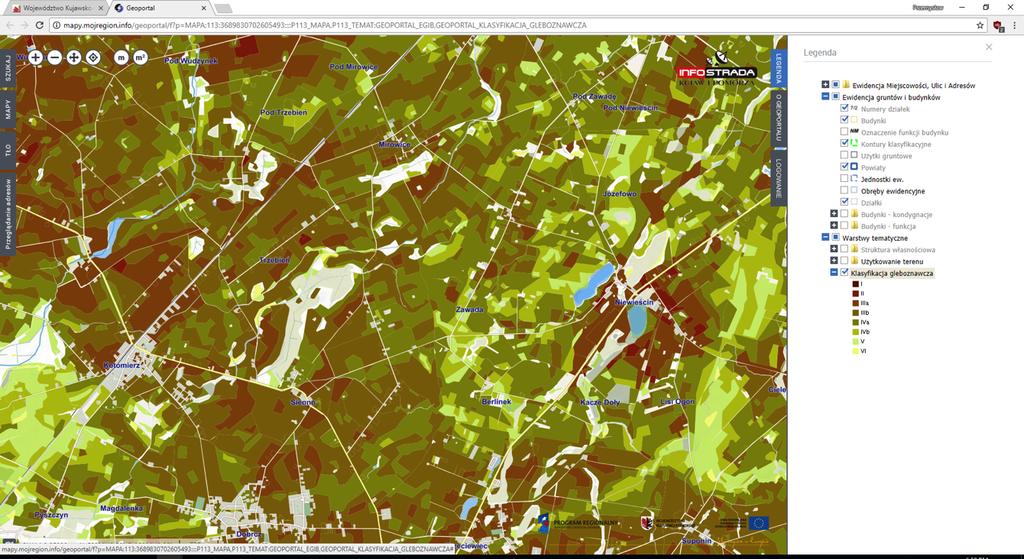

43 InfoStrada Kujaw i Pomorza Wśród kilkunastu dostępnych map tematycznych znajduje się również mapa klasyfikacji gleboznawczej. 43

44 InfoStrada Kujaw i Pomorza Klikając w wybrany kontur klasyfikacyjny możemy poznać jego numer, dokładne oznaczenie oraz powierzchnię ewidencyjną. 44

45 Opolskie w Internecie Ciekawą funkcjonalność prezentuje również geoportal opolski. Możemy tu obejrzeć dane ewidencyjne np. na tle ortofotomapy lotniczej... 45

46 Opolskie w Internecie...ale również mapę struktury użytkowania terenu... 46

47 Opolskie w Internecie...lub mapę klasyfikacyjną gleb. 47

48 Opolskie w Internecie W opolskim geoportalu możemy również obejrzeć tereny zagrożenia powodzią, wraz z określeniem przewidywanej wysokości stanu wody. 48

49 Opolskie w Internecie Opolski geoportal oferuje również możliwość wykonywania dość zaawansowanych analiz przestrzennych, pozwalających wyszukiwać różne obiekty na podstawie ich położenia, również względem innych obiektów. 49

50 Geoportale lokalne Istnieją również geoportale na poziomie lokalnym, prowadzone przez powiaty i gminy. 50

51 Informacja Katastralna Powiatu Białostockiego Przykładem geoportalu powiatowego może być Informacja Katastralna Powiatu Białostockiego. Możemy tu znaleźć m.in. granice i numery działek. 51

52 Informacja Katastralna Powiatu Białostockiego Oprócz tego możemy wyświetlić warstwę terenów zagrożonych podtopieniami i sprawdzić, czy interesująca nas działka leży na takim terenie. 52

53 Informacja Katastralna Powiatu Białostockiego Poza tym dostępne są inne warstwy, m.in. ortofotomapa i mapa głównych zbiorników wód podziemnych. 53

54 Urząd Gminy Zambrów Geoportal jednostki najniższego szczebla gminnego przedstawimy na przykładzie Urzędu Gminy Zambrów. Jest on przygotowany w standardzie e-mapy, jak wiele innych jednostek samorządu terytorialnego w Polsce. 54

55 Urząd Gminy Zambrów Geoportal pozwala obejrzeć mapę ewidencyjną i pozyskać informację dotyczącą wybranej działki poprzez kliknięcie w obiekt na mapie. 55

56 Urząd Gminy Zambrów Ewidencja Gruntów i Budynków obecna na geoportalu pozwala na pozyskiwanie danych o budynkach. 56

57 Urząd Gminy Zambrów Z punktu widzenia rolnictwa istotna jest również Szczegółowa Mapa Geologiczna, pochodząca z zasobu Państwowego Instytutu Geologicznego. 57

58 Urząd Gminy Zambrów Z zasobu Generalnej Dyrekcji Ochrony Środowiska geoportal dysponuje m.in. Mapą Obszarów Chronionego Krajobrazu. 58

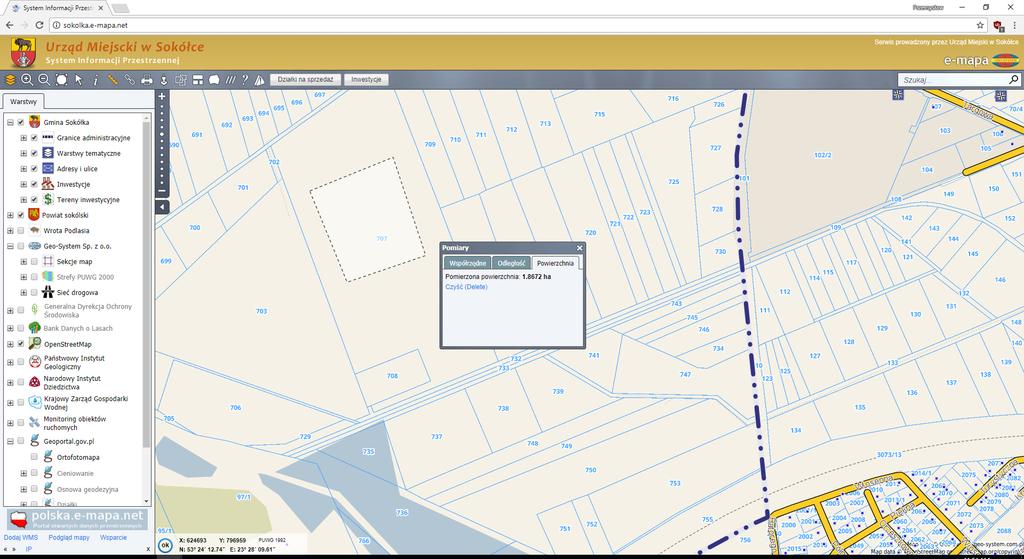

59 Urząd Miasta Sokółka Geoportal Urzędu Miasta Sokółki, stworzony w tym samym standardzie, cechuje się w zasadzie taką samą funkcjonalnością. Należą do niej m.in. proste pomiary odległości lub powierzchni. 59

60 Urząd Miasta Sokółka Możemy też wyszukać działki wystawione na sprzedaż oraz pozyskać podstawowe informacje na ich temat. 60

61 Gminy Drohiczyn W tym samym standardzie wykonany jest geoportal Urzędu Gminy Drohiczyn. Znajdziemy tu te same funkcje oraz ten sam rodzaj danych. Tutaj widzimy Mapę Podziału Hydrograficznego Polski. 61

62 Urząd Miasta Sokółka Z kolei tutaj przedstawiona jest mapa użytkowania terenu według CORINE Landcover 2000, opracowanej dla całej Unii Europejskiej. 62
