1 1 XXIII Forum Teleinformatyki, września 2017 r.

2 Dostęp do danych planistycznych z wykorzystaniem usług danych przestrzennych województwa mazowieckiego KRZYSZTOF MĄCZEWSKI Geodeta Województwa Dyrektor Departamentu Cyfryzacji, Geodezji i Kartografii Urzędu Marszałkowskiego Województwa Mazowieckiego w Warszawie 2 XXIII Forum Teleinformatyki, września 2017 r.

3 PLAN PREZENTACJI 1. Planowanie i zagospodarowanie przestrzenne 2. Model danych planistycznych, standaryzacja 3. Wrotamazowsza.pl jako integrator zbiorów i usług danych przestrzennych 4. Cyfryzacja dokumentów planistycznych 5. Plany miejscowe portal gminny, atrybuty dokumentów planistycznych 6. Zasięgi dokumentów planistycznych portal wojewódzki 7. Plan zagospodarowania przestrzennego województwa mazowieckiego 8. Usługi danych przestrzennych a e-usługi 9. Przykłady relacji dokumentów planistycznych i innych danych przestrzennych 10. Podsumowanie 11. Aneks: Zastosowanie Linked Open Data dla zwiększenia dostępności i użyteczności danych planistycznych 3 XXIII Forum Teleinformatyki, września 2017 r.

4 PLANOWANIE I ZAGOSPODAROWANIE PRZESTRZENNE Art Ustawa określa: Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (tekst jednolity Dz.U. z 2017 r. poz. 1073) 1) zasady kształtowania polityki przestrzennej przez jednostki samorządu terytorialnego i organy administracji rządowej, 2) zakres i sposoby postępowania w sprawach przeznaczania terenów na określone cele oraz ustalania zasad ich zagospodarowania i zabudowy - przyjmując ład przestrzenny i zrównoważony rozwój za podstawę tych działań. Planowanie przestrzenne podstawowy element inwestycji i rozwoju regionu (gminy, powiatu, województwa) 4 XXIII Forum Teleinformatyki, września 2017 r.

5 PLANOWANIE I ZAGOSPODAROWANIE PRZESTRZENNE Kluczowe jest, aby inwestorzy mieli pełną informację o warunkach i zasadach zagospodarowania przestrzeni: Ustandaryzowaną Model danych planistycznych Szablony części graficznych i opisowych dokumentów planistycznych Łatwo dostępną Serwis Integracja e-usług i usług danych przestrzennych na Mazowszu 5 XXIII Forum Teleinformatyki, września 2017 r.

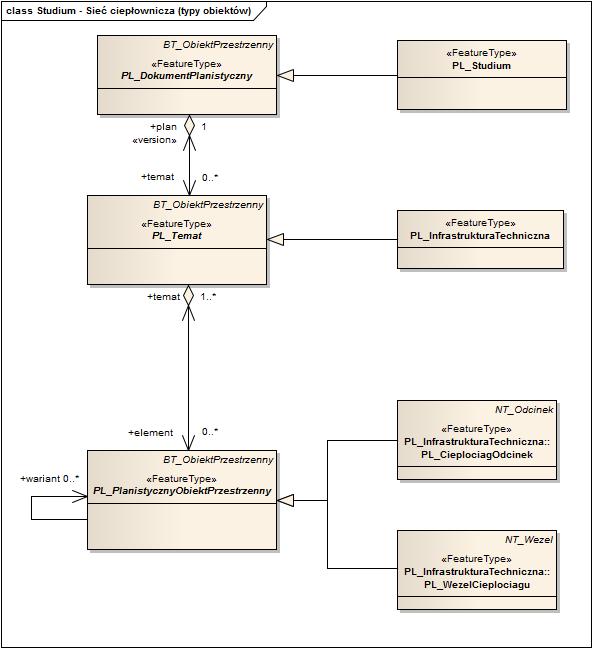

6 MODEL DANYCH PLANISTYCZNYCH Schemat aplikacyjny UML Katalog obiektów 6 XXIII Forum Teleinformatyki, września 2017 r.

7 SZABLONY CZĘŚCI GRAFICZNYCH I OPISOWYCH DOKUMENTÓW PLANISTYCZNYCH Katalog obiektów graficznych Szablon części tekstowej 7 XXIII Forum Teleinformatyki, września 2017 r.

8 WROTAMAZOWSZA.PL INTEGRACJA ZBIORÓW I USŁUG DANYCH PRZESTRZENNYCH WĘZEŁ WOJEWÓDZKI WĘZEŁ POWIATOWY WĘZEŁ GMINNY BAZA DANYCH OBIEKTÓW TOPOGRAFICZNYCH PLAN ZAGOSPODAROWANIA PRZESTRZENNEGO WOJEWÓDZTWA DANE TEMATYCZNE ZASIĘGI GMINNYCH DOKUMENTÓW PLANISTYCZNYCH (zintegrowane kopie) EWIDENCJA GRUNTÓW I BUDYNKÓW BDOT 500 GESUT OSNOWY DANE TEMATYCZNE DANE EWIDENCJI MIEJSCOWOŚCI, ULIC I ADRESÓW STUDIUM UWARUNKOWAŃ I KIERUNKÓW ZAGOSPODAROWANIA MIEJSCOWY PLAN ZAGOSPODAROWANIA PRZESTRZENNEGO DANE TEMATYCZNE 8 XXIII Forum Teleinformatyki, września 2017 r.

9 207 kart usług 42 formularze elektroniczne 9 XXIII Forum Teleinformatyki, września 2017 r.

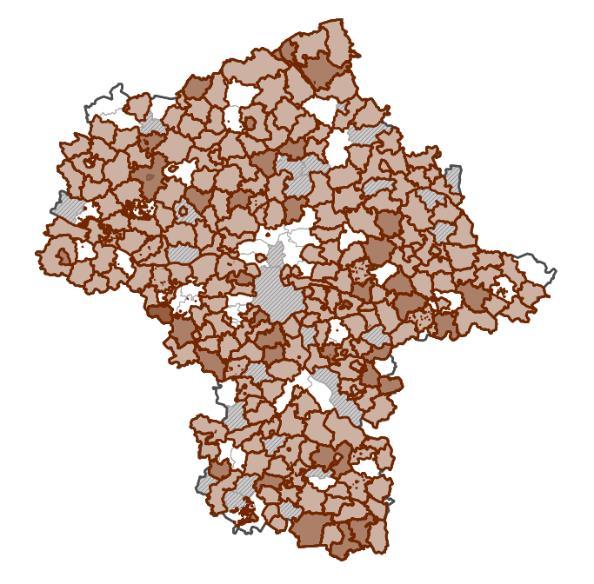

10 CYFRYZACJA DOKUMENTÓW PLANISTYCZNYCH Przetworzono do postaci cyfrowej, wykorzystując częściowo wcześniej opracowany model danych, miejscowe plany zagospodarowania przestrzennego oraz studia uwarunkowań i kierunków zagospodarowania przestrzennego gmin dla 285 Partnerów Projektu (ok dokumentów tekstowych uchwał i załączników dokumentów planistycznych oraz ok arkuszy map do jednolitej postaci cyfrowej, którymi zasilono wg właściwości gminne Bazy Danych). zasięg miejscowego planu gminy nie biorące udziału w zamówieniu Partnerzy Projektu z wdrożonym Rejestrem Planów zasięg SUiKZPG gminy nie biorące udziału w zamówieniu Dane aktualne na sierpień 2017 r. 10 XXIII Forum Teleinformatyki, września 2017 r.

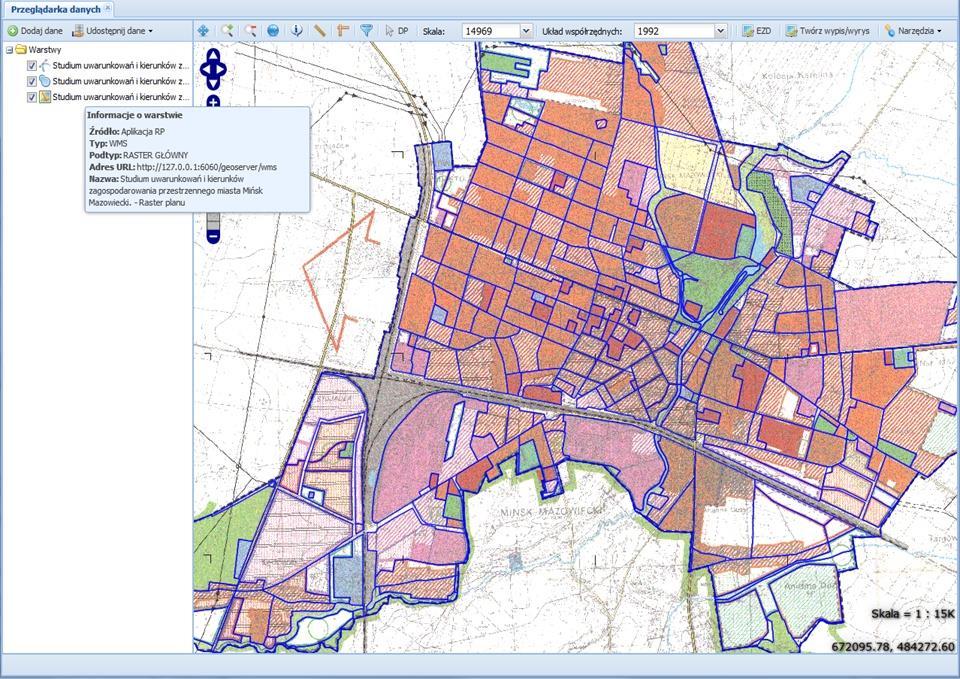

11 CYFRYZACJA DOKUMENTÓW PLANISTYCZNYCH MODUŁ REJESTR PLANÓW Umożliwia prowadzenie rejestru dokumentów planistycznych, w tym: tworzenie wypisów i wyrysów, podłączanie zewnętrznych usług IIP, publikowanie usług danych przestrzennych z wybranymi dokumentami. Zawartość gminnych baz danych raz w tygodniu jest synchronizowana do centralnej usługi w węźle wojewódzkim, publikującej zasięgi miejscowych planów oraz studium uwarunkowań i kierunków zagospodarowania przestrzennego. 11 XXIII Forum Teleinformatyki, września 2017 r.

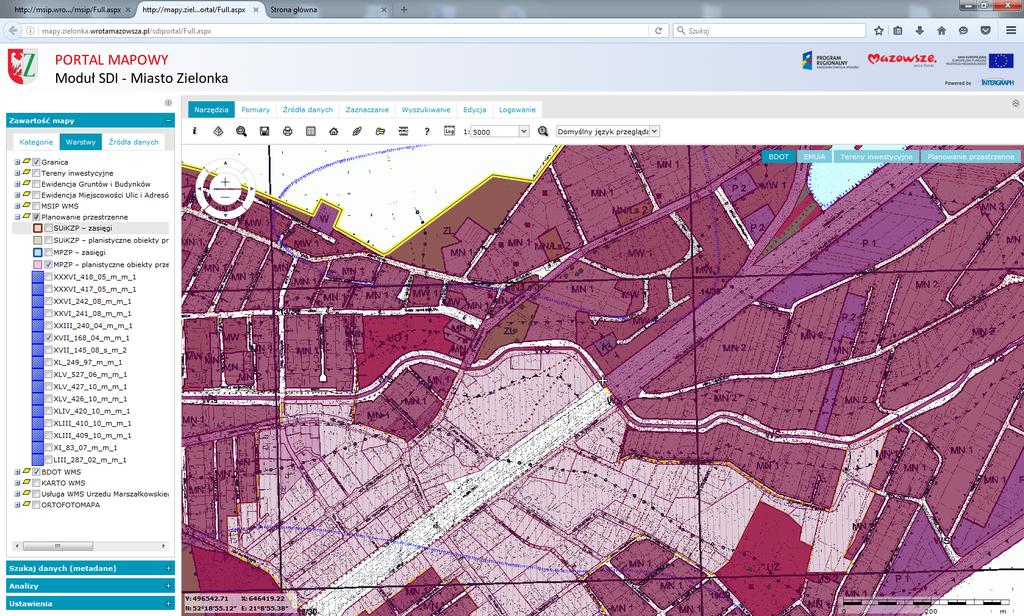

12 MIEJSCOWY PLAN ZAGOSPODAROWANIA PRZESTRZENNEGO DOSTĘP PRZEZ PORTAL PARTNERA mapy.zielonka.wrotamazowsza.pl 12 XXIII Forum Teleinformatyki, września 2017 r.

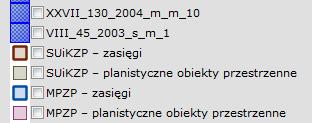

13 ATRYBUTY DOKUMENTÓW PLANISTYCZNYCH raster XXVII_130_2004_m_m_10 wektor nr uchwały MPZP mapa nr arkusza planu VIII_45_2003_s_m_1 nr arkusza studium nr uchwały SUiKZP mapa 13 XXIII Forum Teleinformatyki, września 2017 r.

14 ATRYBUTY DOKUMENTÓW PLANISTYCZNYCH PLANISTYCZNY OBIEKT PRZESTRZENNY CZĘŚĆ OPISOWA mapy.zielonka.wrotamazowsza.pl 14 XXIII Forum Teleinformatyki, września 2017 r.

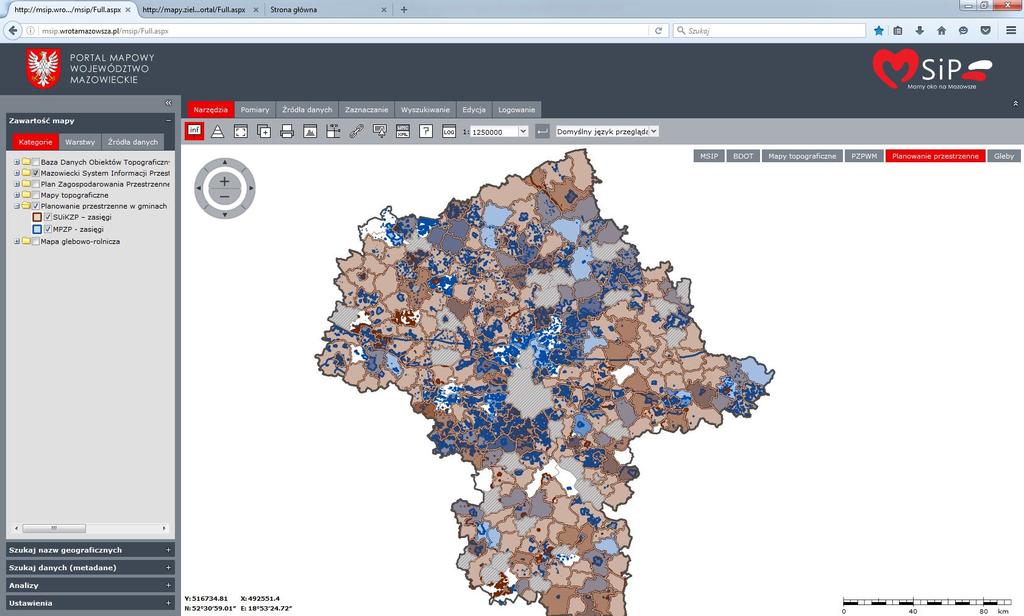

15 ZASIĘGI GMINNYCH DOKUMENTÓW PLANISTYCZNYCH INFORMACJA O OBIEKCIE msip.wrotamazowsza.pl 15 XXIII Forum Teleinformatyki, września 2017 r.

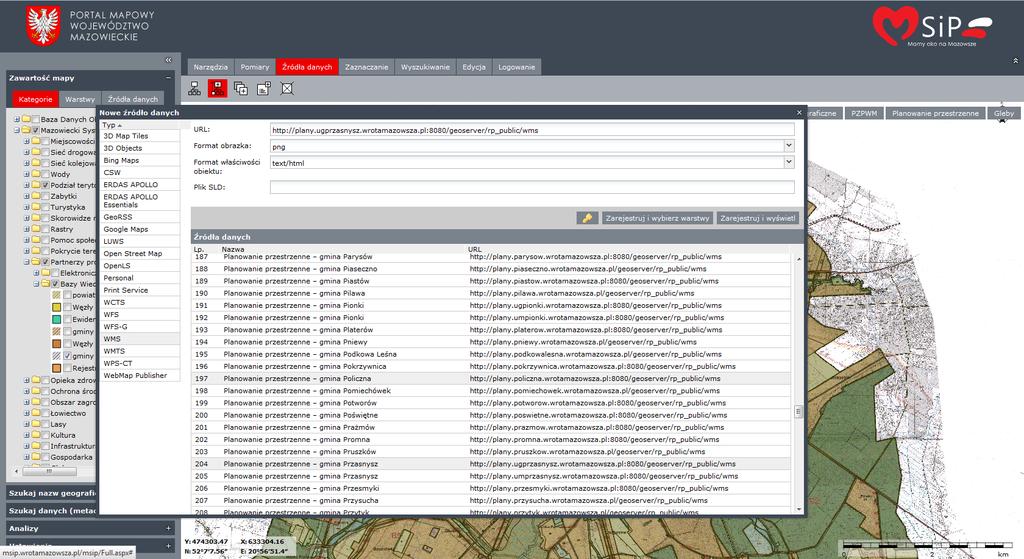

16 ZASIĘGI GMINNYCH DOKUMENTÓW PLANISTYCZNYCH DOSTĘP PRZEZ USŁUGĘ PRZEGLĄDANIA WEB MAP SERVICE (WMS) msip.wrotamazowsza.pl 16 XXIII Forum Teleinformatyki, września 2017 r.

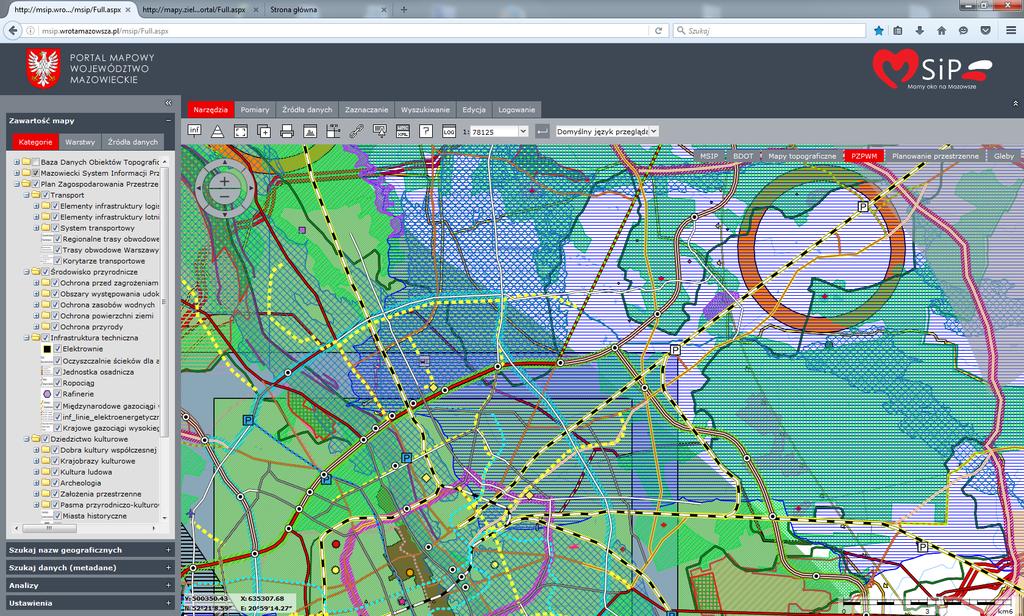

17 PLAN ZAGOSPODAROWANIA PRZESTRZENNEGO WOJEWÓDZTWA MAZOWIECKIEGO DOSTĘP PRZEZ PORTAL MAPOWY msip.wrotamazowsza.pl 17 XXIII Forum Teleinformatyki, września 2017 r.

18 USŁUGI Uruchomienie usług dotyczących zbiorów i usług danych przestrzennych podstawy funkcjonowania 1. Dyrektywa 2007/2/WE Parlamentu Europejskiego i Rady z dnia 14 marca 2007 r. ustanawiająca infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej (INSPIRE) (Dz.U.UE L z 25 kwietnia 2007 r.) 2. Ustawa z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej (Dz.U. z 2017 r. poz tekst jednolity) 18 XXIII Forum Teleinformatyki, września 2017 r.

19 POZIOMY ROZWOJU E-USŁUG PUBLICZNYCH WYODRĘBNIONE PRZEZ KOMISJĘ EUROPEJSKĄ Poziom 1 Informacja: ogólnodostępny serwis informacyjny o usłudze publicznej Poziom 2 Interakcja jednokierunkowa: możliwość pobrania formularzy i aplikacji USŁUGI IIP 1)Wyszukiwania - umożliwiające wyszukiwanie zbiorów oraz usług danych przestrzennych na podstawie zawartości odpowiadających im metadanych oraz umożliwiające wyświetlanie zawartości metadanych (CSW) 2)Przeglądania umożliwiające wyświetlanie, nawigowanie, powiększanie i pomniejszanie, przesuwanie lub nakładanie na siebie zobrazowanych zbiorów oraz wyświetlanie objaśnień symboli kartograficznych i zawartości metadanych (WMS) Poziom 3 Interakcja dwukierunkowa: przetwarzanie formularzy (pobranie oraz odesłanie) 3)Pobierania, umożliwiające pobieranie kopii zbiorów lub ich części oraz, gdy jest to wykonalne, bezpośredni dostęp do tych zbiorów (WFS) Poziom 4 Transakcja: obsługa transakcji, podejmowanie decyzji on-line, dostarczanie usług oraz obsługa płatności, Poziom 5 Personalizacja: organizacja usług wokół potrzeb użytkowników. 3)Pobierania, umożliwiające pobieranie kopii zbiorów lub ich części..., (WFS) 4)Przekształcania, umożliwiające przekształcenie zbiorów w celu osiągnięcia interoperacyjności zbiorów i usług danych przestrzennych (WFS-t) 5)umożliwiające uruchamianie usług danych przestrzennych. 19 XXIII Forum Teleinformatyki, września 2017 r.

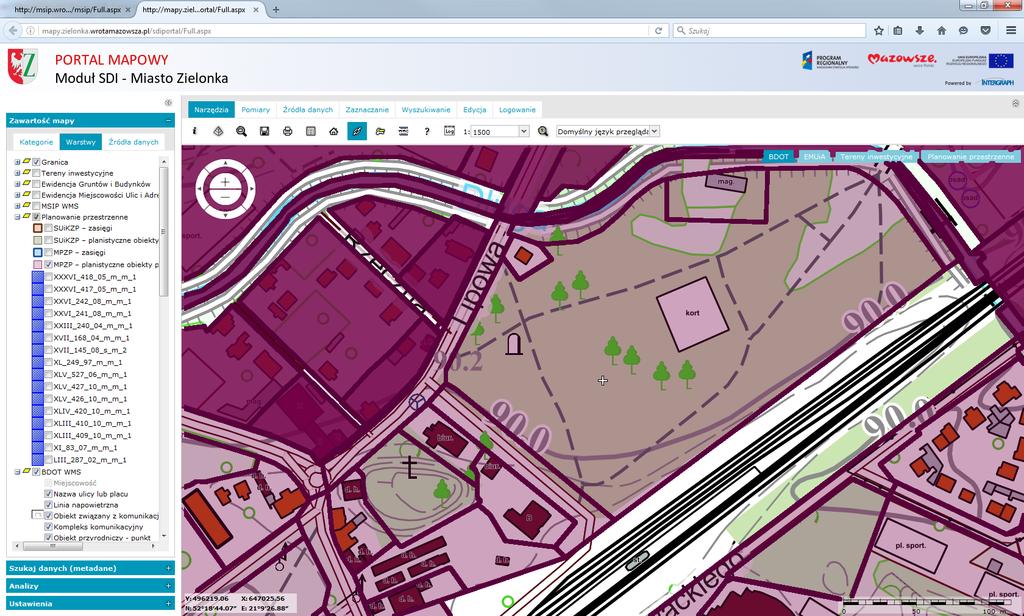

20 RELACJE DOKUMENTÓW PLANISTYCZNYCH Z INNYMI DANYMI PLANISTYCZNE OBIEKTY PRZESTRZENNE I BAZA DANYCH OBIEKTÓW TOPOGRAFICZNYCH (BDOT10K) (DANE POZIOMU WOJEWÓDZKIEGO) mapy.zielonka.wrotamazowsza.pl MN1: teren zabudowy mieszkaniowej jednorodzinnej ZP37: teren zieleni urządzonej U59: teren zabudowy usługowej 20 XXIII Forum Teleinformatyki, września 2017 r.

21 RELACJE DOKUMENTÓW PLANISTYCZNYCH Z INNYMI DANYMI PLANISTYCZNE OBIEKTY PRZESTRZENNE I EWIDENCJA GRUNTÓW I BUDYNKÓW (DANE POZIOMU POWIATOWEGO) mapy.zielonka.wrotamazowsza.pl W ramach projektu Bazy Wiedzy wykonana została modernizacja Ewidencji Gruntów i Budynków dla 169 jednostek ewidencyjnych (4392 obrębów ewidencyjnych) MN1: teren zabudowy mieszkaniowej jednorodzinnej ZP37: teren zieleni urządzonej U59: teren zabudowy usługowej 21 XXIII Forum Teleinformatyki, września 2017 r.

22 RELACJE DOKUMENTÓW PLANISTYCZNYCH Z INNYMI DANYMI PLANISTYCZNE OBIEKTY PRZESTRZENNE I EWIDENCJA MIEJSCOWOŚCI, ULIC I ADRESÓW (DANE POZIOMU GMINNEGO) mapy.zielonka.wrotamazowsza.pl MN1: teren zabudowy mieszkaniowej jednorodzinnej ZP37: teren zieleni urządzonej W ramach projektu Bazy Wiedzy wykonana została aktualizacja Ewidencji Miejscowości, Ulic i Adresów u 180 Partnerów. Zcyfryzowano: ponad 8200 miejscowości prawie ulic ponad punktów adresowych U59: teren zabudowy usługowej 22 XXIII Forum Teleinformatyki, września 2017 r.

23 PODSUMOWANIE 1. Planowanie i zagospodarowanie przestrzenne stanowi podstawowy element w podejmowaniu decyzji inwestycyjnych, jest kluczowe dla rozwoju danego regionu. 2. Dzięki realizacji Projektu Bazy Wiedzy i wdrożeniu modułu Rejestru Planów w 285 gminach - Partnerach Projektu, zcyfryzowane dokumenty planistyczne są łatwo dostępne za pośrednictwem usług danych przestrzennych, portali mapowych Partnerów, jak również przez węzeł wojewódzki. 3. Standaryzacja ułatwia korzystanie z opublikowanych dokumentów, umożliwia interoperacyjność danych połączenie informacji pochodzących z innych rejestrów publicznych pozwala na pełniejsze rozpoznanie uwarunkowań i ograniczeń inwestycyjnych na danym obszarze. 23 XXIII Forum Teleinformatyki, września 2017 r.

24 ANEKS Zastosowanie Linked Open Data dla zwiększenia dostępności i użyteczności danych planistycznych 24 XXIII Forum Teleinformatyki, września 2017 r.

25 LINKED OPEN DATA PRZYSZŁOŚCIĄ DANYCH PRZESTRZENNYCH? Linked Data sieć połączonych danych Najlepsze praktyki w zakresie publikowania i łączenia danych, informacji i wiedzy, pochodzących z różnych źródeł, w sieci WWW. Zasady tworzenia Linked Data: 1. Wykorzystanie identyfikatorów w postaci URI (Uniform Resource Identifier) jako nazw dla zasobów. 2. Wykorzystanie protokołu HTTP do lokalizacji identyfikatorów URI 3. Odniesienie do URI powinno zapewnić uzyskanie użytecznych informacji o zasobie z wykorzystaniem standardów (RDF, SPARQL) dereferowalność 4. Uwzględnienie powiązań do innych zewnętrznych zasobów z wykorzystaniem identyfikatorów URI 25 XXIII Forum Teleinformatyki, września 2017 r.

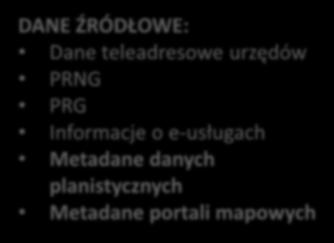

26 LINKED OPEN DATA W WOJEWÓDZTWIE MAZOWIECKIM PROJEKT (trwa odbiór zamówienia): Dane przekonwertowane do modelu RDF i powiązane z zewnętrznymi zasobami Opracowane ontologie dziedzinowe Dane i metadane udostępnione poprzez SPARQL endpoint Metadane opublikowane jako semantycznie adnotowane dokumenty HTML Udostępniona przeglądarka danych RDF DANE ŹRÓDŁOWE: Dane teleadresowe urzędów PRNG PRG Informacje o e-usługach Metadane danych planistycznych Metadane portali mapowych POTENCJALNI UŻYTKOWNICY: Urzędnicy Petenci urzędów Przedsiębiorstwa Instytucje Osoby decyzyjne Obywatele Projekt zrealizowany przez 26 XXIII Forum Teleinformatyki, września 2017 r.

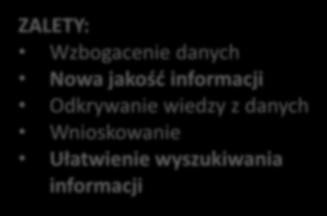

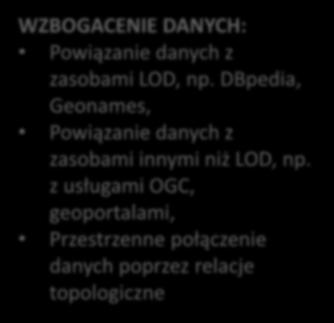

27 POWIĄZANIE DANYCH WZBOGACENIE DANYCH: Powiązanie danych z zasobami LOD, np. DBpedia, Geonames, Powiązanie danych z zasobami innymi niż LOD, np. z usługami OGC, geoportalami, Przestrzenne połączenie danych poprzez relacje topologiczne ZALETY: Wzbogacenie danych Nowa jakość informacji Odkrywanie wiedzy z danych Wnioskowanie Ułatwienie wyszukiwania informacji 27 XXIII Forum Teleinformatyki, września 2017 r.

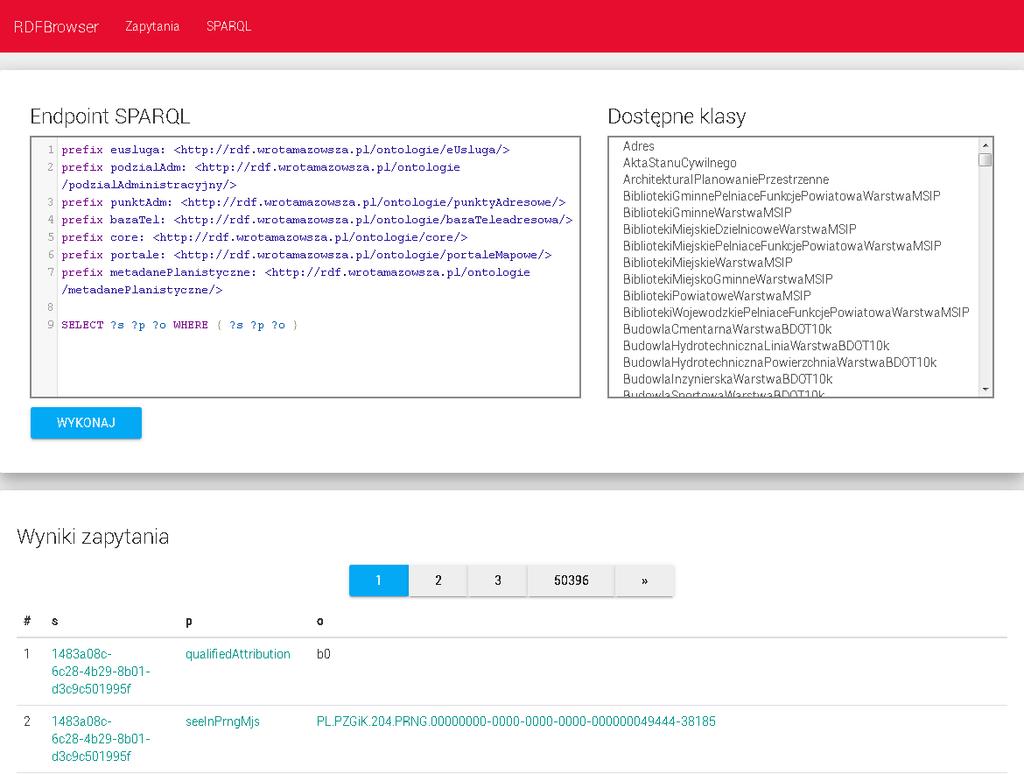

28 PRZEGLĄDARKA RDF Wkrótce dostępna pod adresem rdf.wrotamazowsza.pl ZALETY: Szybki dostęp do podstawowych klas Eksploracja wiedzy Łatwe przechodzenie pomiędzy poszczególnymi węzłami Zestaw predefiniowanych zapytań Zadawanie zapytań w SPARQL poprzez SPARQL Endpoint 28 XXIII Forum Teleinformatyki, września 2017 r.

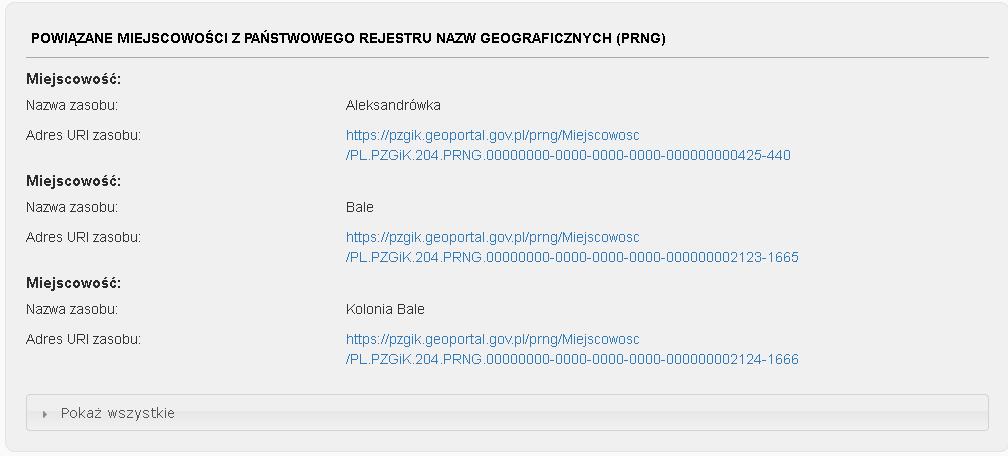

29 SEMANTYCZNE METADANE HTML + RDFA ZALETY: Łatwość wyszukiwania informacji Zwiększenie użyteczności z punktu widzenia odbiorcy Informacje czytelne dla ludzi oraz dla maszyn Dane indeksowane przez najbardziej popularne wyszukiwarki, np. Google Semantyczne wzbogacenie poprzez powiązanie z innymi zasobami 29 XXIII Forum Teleinformatyki, września 2017 r.

30 DZIĘKUJĘ ZA UWAGĘ XXIII Forum Teleinformatyki, września 2017 r.
