1 RYSUNEK MAP Ćwiczenie 2 Arkusze mapy topograficznej i zasadniczej KATEDRA GEODEZJI SZCZEGÓŁÓWEJ Dr hab. inż.. Elżbieta Lewandowicz

2 Podział mapy na arkusze mapy wiąż ąże e się z przyjętym państwowym układem współrz rzędnych geodezyjnych Układ współrzędnych 2000 Układ współrzędnych 1992 Układ współrzędnych 1965 Układ współrzędnych Gugik 80 Układ współrzędnych 1942

3 Mapę topograficzną wykonuje się w państwowym układzie współrz rzędnych 1992 Układy obowiązujące do końca 2009 r. : Państwowy układ współrzędnych GUGiK 80 Państwowy układ współrzędnych 1965

4 Układ układ współrzędnych prostokątnych płaskich, powstały w wyniku odwzorowań Gaussa-Krügera elipsoidy GRS80: Osada E, 2010 ; Wykłady z geodezji i geoinformatyki ; Krajowy system informacji o terenie;

5 Podział na arkusze mapy zależy y od przyjętego układu współrz rzędnych i od skali mapy

6 Międzynarodowy podział mapy świata Z A A Z N M... A A B C D PÓŁKULA PÓŁNOCNA PÓŁKULA POŁUDNIOWA Z Z 1 60 Teren Polski obejmuje 4 sekcje: M-33, M-34, N-33, N-34 w skali 1:

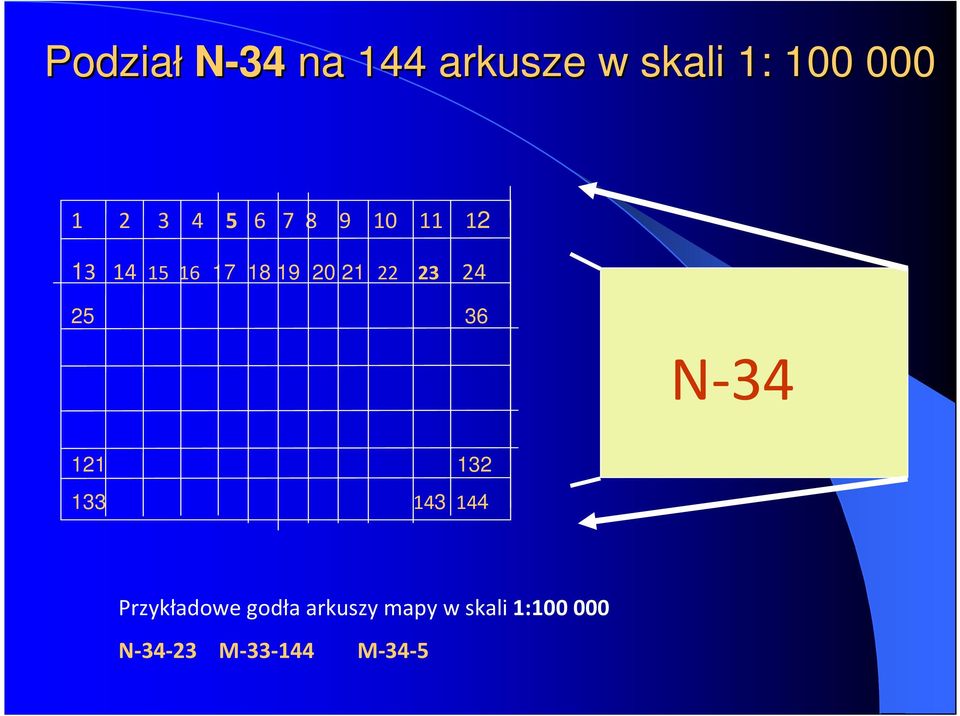

7 Podział N-34 na 144 arkusze w skali 1: N Przykładowe godła arkuszy mapy w skali 1: N M M-34-5

8 Godła a map topograficznych w układzie 1992 (1942) Układ 92 - podział na sekcje zgodny z międzynarodowym podziałem mapy świata np. M skala 1: M A skala 1: (A,B,C,D) M A-a skala 1: (a, b, c, d) M A-a-1 skala 1: (1, 2, 3, 4) A a c b d C D

9 Godła a arkuszy w różnych r skalach w układzie 1992 (1942) M-34 1: M-34

10 Mapę wielkoskalową np. zasadniczą wykonuje się w państwowym układzie współrz rzędnych 2000 Układy obowiązujące do końca 2009 r. UKŁAD 1965 UKŁAD LOKALNY (np. układ miasta Olsztyna)

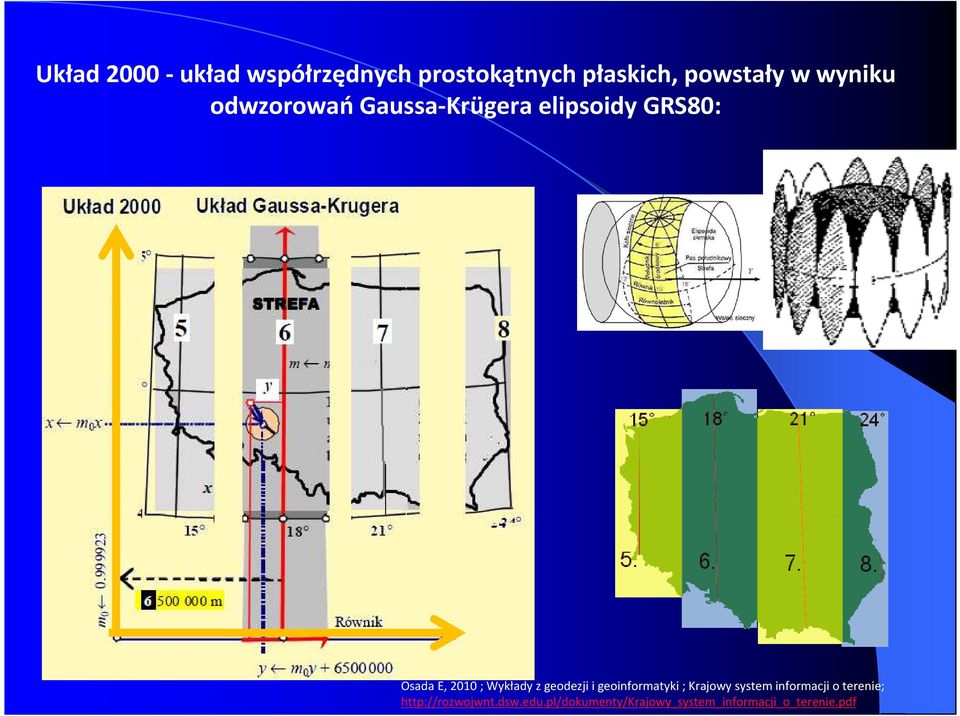

11 Układ układ współrzędnych prostokątnych płaskich, powstały w wyniku odwzorowań Gaussa-Krügera elipsoidy GRS80: Osada E, 2010 ; Wykłady z geodezji i geoinformatyki ; Krajowy system informacji o terenie;

12 Układ 2000 realizacja praktyczna pasów w odwzorowania Przypisanie powiatów w do odpowiednich pasów

13 Układ 2000 arkusz bazowy w skali 1: nr kolumny w pasie nr rzędu Godło mapy w skali 1: pierwsza cyfra godła = nr pasa

14 Układ 2000 Godło mapy arkusza 1: nr pasa odzw nr rzędu nr kolumny pasa arkusz w skali 1:500

15 Podział arkusza w skali 1:10000 na sekcje

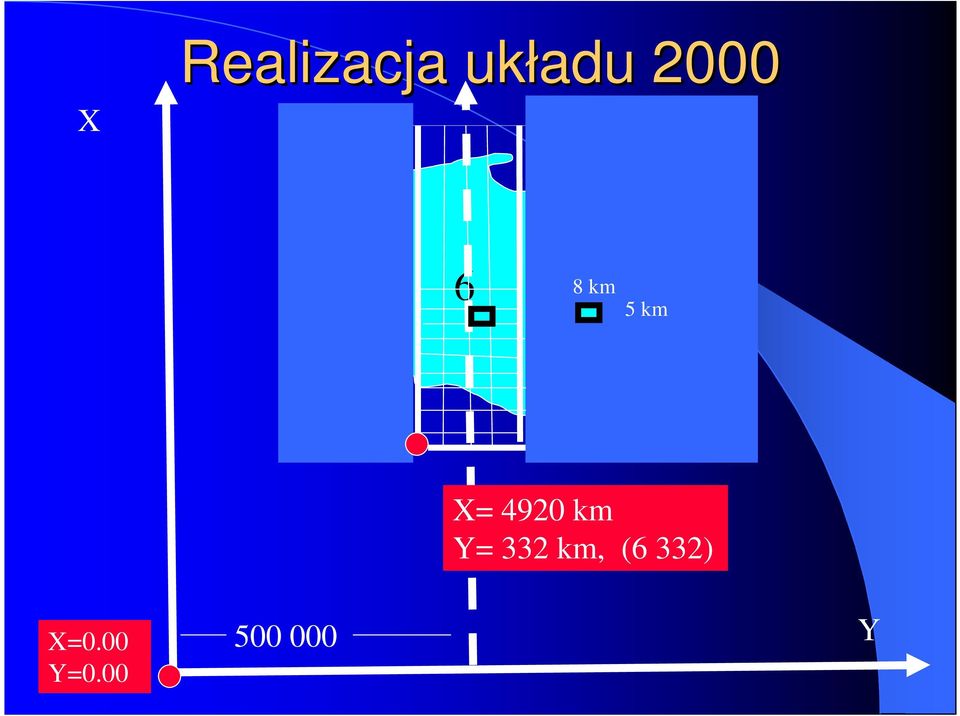

16 Realizacja układu 2000 X km 8 5 km X= 4920 km Y= 332 km, (6 332) X=0.00 Y= Y

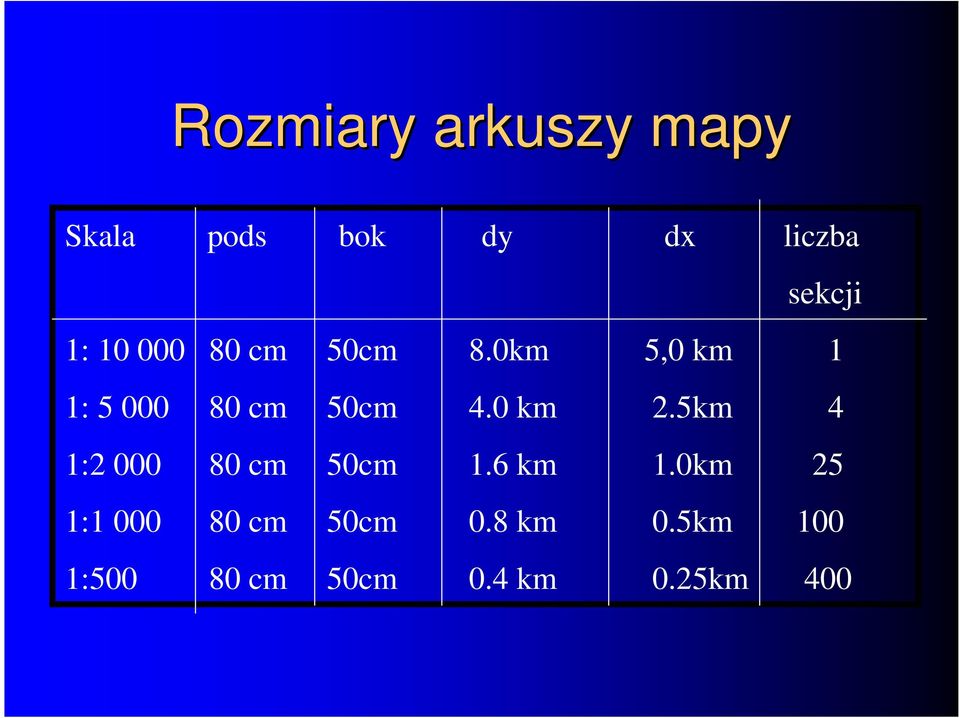

17 Rozmiary arkuszy mapy Skala pods bok dy dx liczba sekcji 1: cm 50cm 8.0km 5,0 km 1 1: cm 50cm 4.0 km 2.5km 4 1: cm 50cm 1.6 km 1.0km 25 1: cm 50cm 0.8 km 0.5km 100 1: cm 50cm 0.4 km 0.25km 400

18 Zadanie: sąsiednie s siednie godła a i współrz rzędne arkuszy mając c godło o mapy w ukł w skali 1: mamy określi lić współrz rzędne naroży y arkusza ROZWIĄZANIE: Współrzędne dolnego, lewego narożnika arkusza mapy wynoszą: X DL = nr rzędu *5km km = 113*5km+4920km Y DL = nr kolumny *8km+332 km= 20*8km+332km Współrzędna górnego, prawego arkusza wynoszą: X GP =X DL + 5 km Y GP =Y DL +8 km

19 Zadanie obliczenie godła a arkusza mapy w układzie współrz rzędnym 2000 Określ godło arkusza mapy w skali 1: układu 2000 w punkcie terenowym o współrzędnych. X= Y= Informacja Godło arkusza w skali 1: tworzy grupa trzech liczb rozdzielonych kropkami: Pierwsza liczba godła oznacza numer pasa odwzorowania wynosi wartość pierwszej cyfry współrzędnej Y - 7 Druga liczba godła określa numer rzędu stanowi liczbę całkowitą z działania (X km -4920):5, czyli ( ):5=113 Trzecia cyfra określa numer kolumny, stanowi liczbę całkowitą dwucyfrową ilorazu (Y km* -332):8, czyli ( ):8=20 Uwaga X km - wartość X wyrażona w kilometrach Y km* - wartość Y wyrażony w kilometrach bez początkowej cyfry Godło wynosi Współrzędne dolnego, lewego narożnika arkusza mapy wynoszą: X= nr rzędu * = 113* Y= nr kolumny * *8 = 20*8+332 Oblicz X i Y między narożnikiem arkusza i zadanym punktem Następnie o siatkę arkusza 1: z podziałem na sekcje określ położenie punktu w oparciu o X i Y

20 X Realizacja układu 2000 wyjaśnienie zasad obliczeń km 8 5 km X= 4920 km Y= 332 km, (6 332) X=0.00 Y= Y

21 UKŁĄ ŁĄD 1965 SRTEFY UKŁADU GODŁA MAP 1: : : : : : : Mapy topograficzne Mapy zasadnicze

22 GODŁO MAPY W SKALI 1: Nr arkusza 1: Nr arkusz 1: Nr arkusz 1:

23 GODŁA A MAPY ZASADNICZEJ Nr arkusza Nr arkusza Nr arkusza 1: : : 500

24 Układ lokalny np. miasta Olsztyna Godło mapy w skali 1: (arkusz podstawowy) Podział tradycyjny tak jak 65 tylko inne oznaczenia 1: A 1: : B 1: B 04.B-1

25 Układ lokalny np. miasta Olsztyna Godło mapy w skali 1: (arkusz podstawowy) 25-72

26 Układ lokalny m.olsztyna

27 Układy do redakcji map topograficznych przeglądowych

28 Różne godła a arkusza mapy 1: Układ Układ Układ lokalny Olsztyna 25-72

29 Pytania W jakich układach współrzędnych wykonuje się mapy topograficzne i mapy zasadnicze? Omów sąsiedztwo arkuszy mapy w różnych układach współrzędnych? Jakie jest powiązanie między godłem mapy a współrzędnymi naroży arkusza mapy? Dla arkusza mapy zasadniczej opisanej godłem podaj godła sąsiednich sekcji? Określ skalę i układ współrzędnych arkusza mapy o godle: N B-a Określ godło mapy w skali 1: 2000 przedstawiającej punkty o zadanych współrzędnych np. X= ,87, Y= ,65
