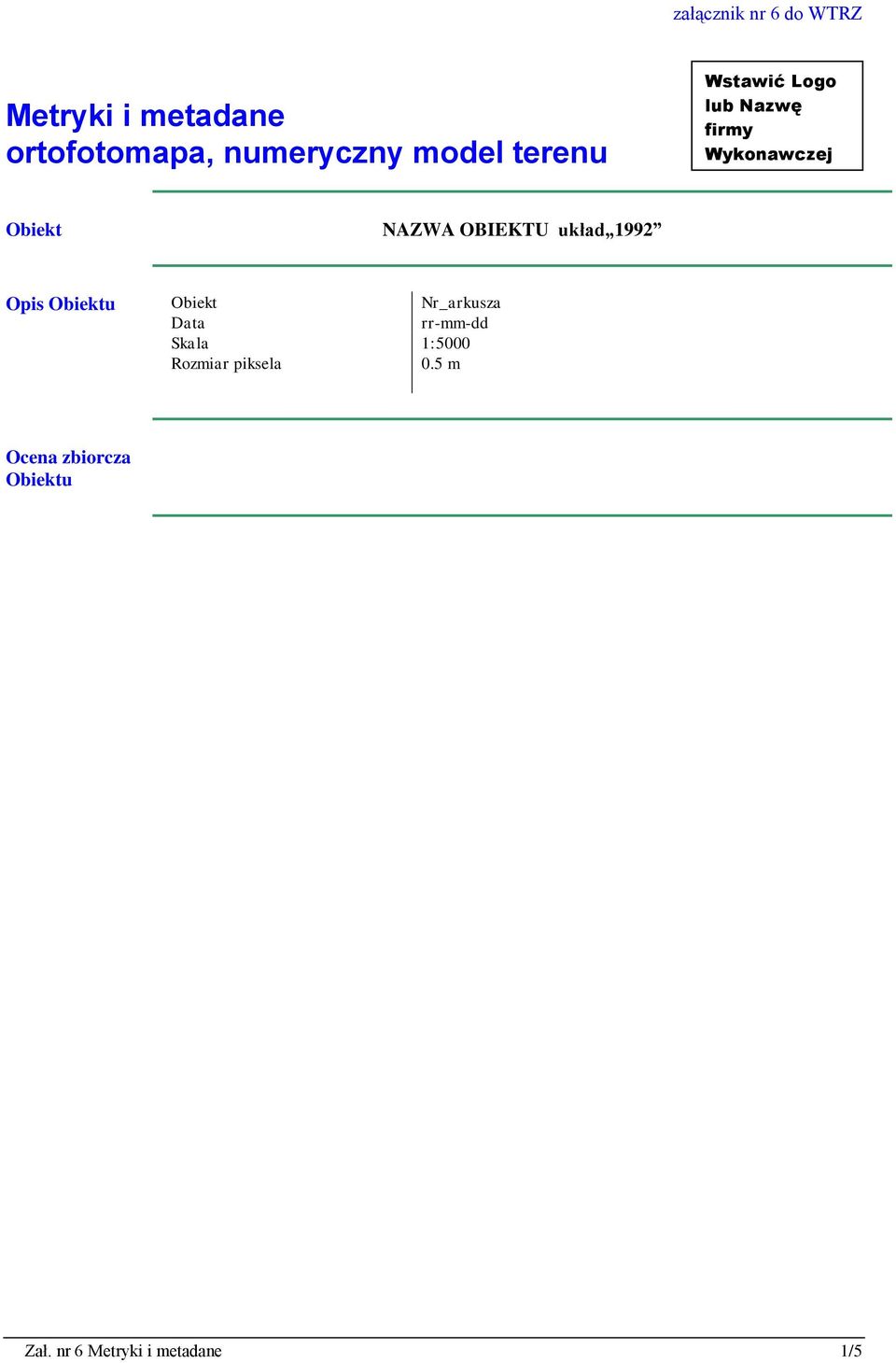

1 Obiekt NAZWA OBIEKTU układ 1992 Opis Obiektu Obiekt Nr_arkusza Data rr-mm-dd Skala 1:5000 Rozmiar piksela 0.5 m Ocena zbiorcza Obiektu Zał. nr 6 1/5

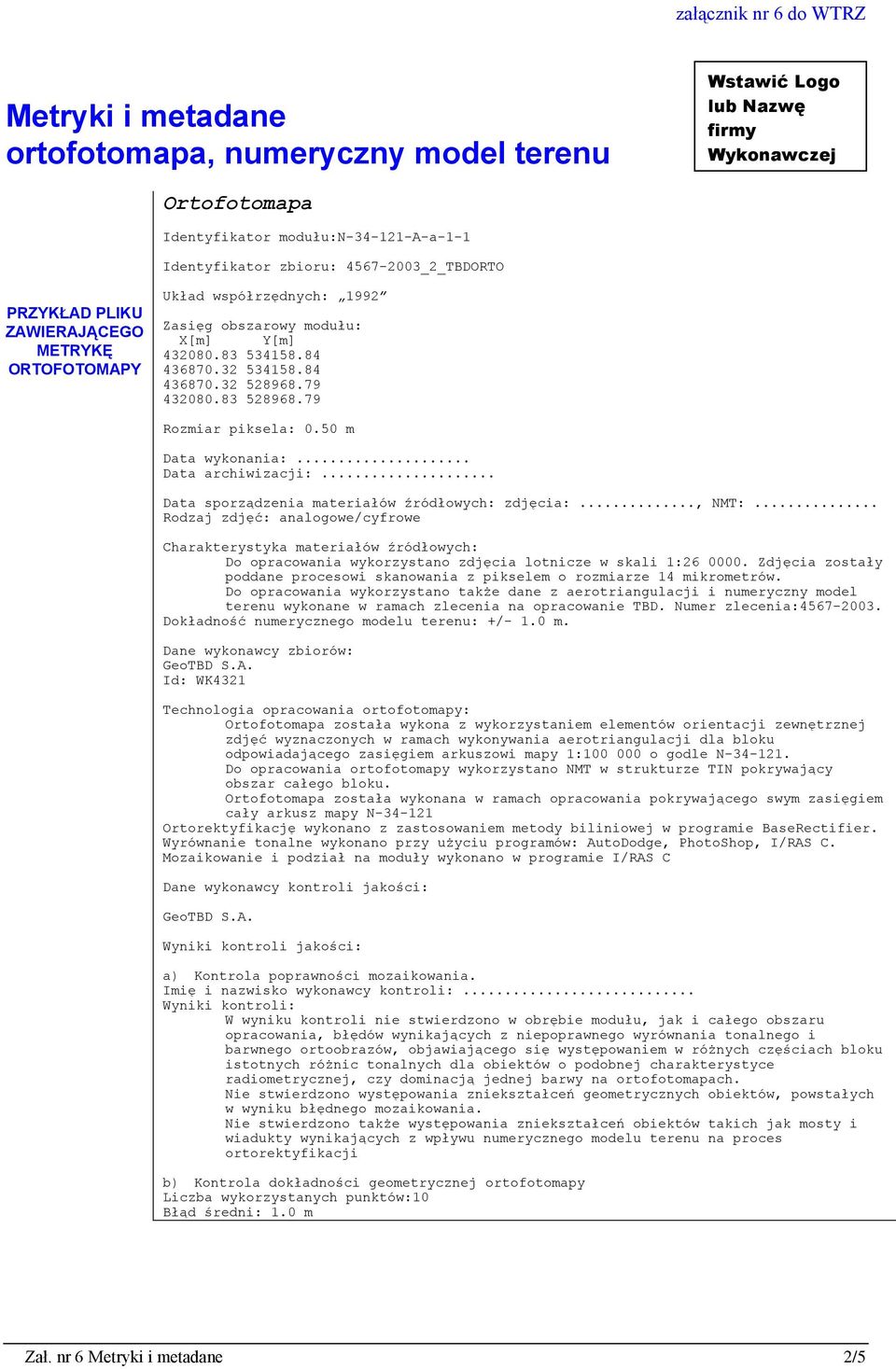

2 Ortofotomapa Identyfikator modułu:n a-a-1-1 Identyfikator zbioru: _2_TBDORTO METRYKĘ ORTOFOTOMAPY Układ współrzędnych: 1992 Zasięg obszarowy modułu: X[m] Y[m] Rozmiar piksela: 0.50 m Data wykonania: Data archiwizacji: Data sporządzenia materiałów źródłowych: zdjęcia:.., NMT: Rodzaj zdjęć: analogowe/cyfrowe Charakterystyka materiałów źródłowych: Do opracowania wykorzystano zdjęcia lotnicze w skali 1: Zdjęcia zostały poddane procesowi skanowania z pikselem o rozmiarze 14 mikrometrów. Do opracowania wykorzystano także dane z aerotriangulacji i numeryczny model terenu wykonane w ramach zlecenia na opracowanie TBD. Numer zlecenia: Dokładność numerycznego modelu terenu: +/- 1.0 m. Dane wykonawcy zbiorów: GeoTBD S.A. Id: WK4321 Technologia opracowania ortofotomapy: Ortofotomapa została wykona z wykorzystaniem elementów orientacji zewnętrznej zdjęć wyznaczonych w ramach wykonywania aerotriangulacji dla bloku odpowiadającego zasięgiem arkuszowi mapy 1: o godle N Do opracowania ortofotomapy wykorzystano NMT w strukturze TIN pokrywający obszar całego bloku. Ortofotomapa została wykonana w ramach opracowania pokrywającego swym zasięgiem cały arkusz mapy N Ortorektyfikację wykonano z zastosowaniem metody biliniowej w programie BaseRectifier. Wyrównanie tonalne wykonano przy użyciu programów: AutoDodge, PhotoShop, I/RAS C. Mozaikowanie i podział na moduły wykonano w programie I/RAS C Dane wykonawcy kontroli jakości: GeoTBD S.A. Wyniki kontroli jakości: a) Kontrola poprawności mozaikowania. Imię i nazwisko wykonawcy kontroli:. Wyniki kontroli: W wyniku kontroli nie stwierdzono w obrębie modułu, jak i całego obszaru opracowania, błędów wynikających z niepoprawnego wyrównania tonalnego i barwnego ortoobrazów, objawiającego się występowaniem w różnych częściach bloku istotnych różnic tonalnych dla obiektów o podobnej charakterystyce radiometrycznej, czy dominacją jednej barwy na ortofotomapach. Nie stwierdzono występowania zniekształceń geometrycznych obiektów, powstałych w wyniku błędnego mozaikowania. Nie stwierdzono także występowania zniekształceń obiektów takich jak mosty i wiadukty wynikających z wpływu numerycznego modelu terenu na proces ortorektyfikacji b) Kontrola dokładności geometrycznej ortofotomapy Liczba wykorzystanych punktów:10 Błąd średni: 1.0 m Zał. nr 6 2/5

., NMT: Rodzaj zdjęć: analogowe/cyfrowe Charakterystyka materiałów źródłowych: Do opracowania wykorzystano zdjęcia lotnicze w skali 1:26 0000.

3 METADANE ORTOFOTOMAPY [data utworzenia pliku] [nazwa opisywanego pliku] [identyfikator zbioru danych] [nr identyfikacyjny jednostki tworzącej plik] [nazwa jednostki tworzącej plik] [nr identyfikacyjny jednostki przeznaczenia] [nazwa jednostki przeznaczenia] [nazwa układu współrzędnych] [nazwa / numer strefy odwzorowania] [nazwa pierwszej współrzędnej] [nazwa drugiej współrzędnej] [nazwa trzeciej współrzędnej] [klasa dokładności] [informacje dodatkowe] Zał. nr 6 3/5

przeznaczenia] [nazwa jednostki przeznaczenia] [nazwa układu współrzędnych] [nazwa / numer strefy odwzorowania]

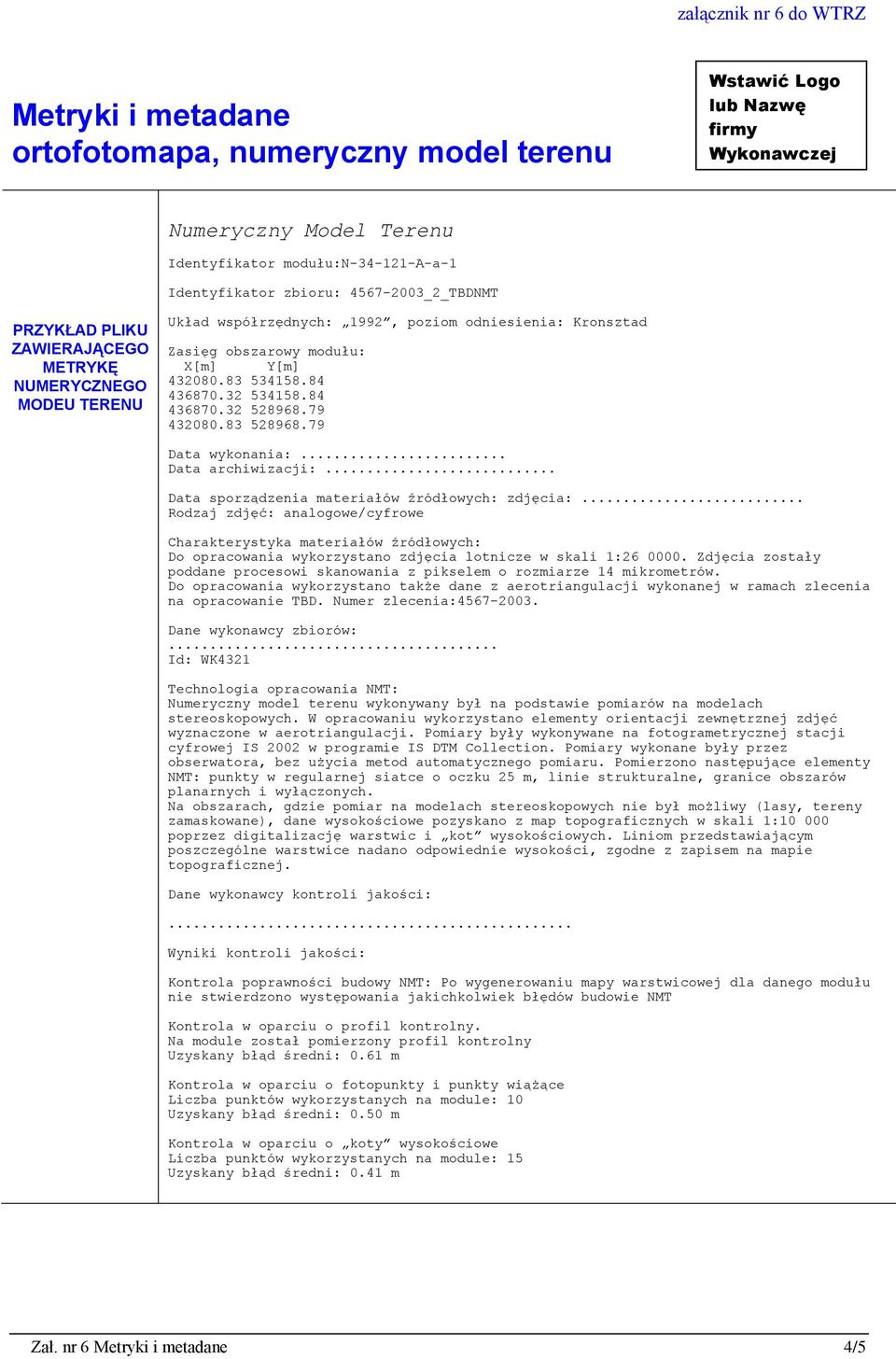

4 Numeryczny Model Terenu Identyfikator modułu:n a-a-1 Identyfikator zbioru: _2_TBDNMT METRYKĘ NUMERYCZNEGO MODEU TERENU Układ współrzędnych: 1992, poziom odniesienia: Kronsztad Zasięg obszarowy modułu: X[m] Y[m] Data wykonania:. Data archiwizacji:. Data sporządzenia materiałów źródłowych: zdjęcia: Rodzaj zdjęć: analogowe/cyfrowe Charakterystyka materiałów źródłowych: Do opracowania wykorzystano zdjęcia lotnicze w skali 1: Zdjęcia zostały poddane procesowi skanowania z pikselem o rozmiarze 14 mikrometrów. Do opracowania wykorzystano także dane z aerotriangulacji wykonanej w ramach zlecenia na opracowanie TBD. Numer zlecenia: Dane wykonawcy zbiorów:. Id: WK4321 Technologia opracowania NMT: Numeryczny model terenu wykonywany był na podstawie pomiarów na modelach stereoskopowych. W opracowaniu wykorzystano elementy orientacji zewnętrznej zdjęć wyznaczone w aerotriangulacji. Pomiary były wykonywane na fotogrametrycznej stacji cyfrowej IS 2002 w programie IS DTM Collection. Pomiary wykonane były przez obserwatora, bez użycia metod automatycznego pomiaru. Pomierzono następujące elementy NMT: punkty w regularnej siatce o oczku 25 m, linie strukturalne, granice obszarów planarnych i wyłączonych. Na obszarach, gdzie pomiar na modelach stereoskopowych nie był możliwy (lasy, tereny zamaskowane), dane wysokościowe pozyskano z map topograficznych w skali 1: poprzez digitalizację warstwic i kot wysokościowych. Liniom przedstawiającym poszczególne warstwice nadano odpowiednie wysokości, zgodne z zapisem na mapie topograficznej. Dane wykonawcy kontroli jakości:. Wyniki kontroli jakości: Kontrola poprawności budowy NMT: Po wygenerowaniu mapy warstwicowej dla danego modułu nie stwierdzono występowania jakichkolwiek błędów budowie NMT Kontrola w oparciu o profil kontrolny. Na module został pomierzony profil kontrolny Uzyskany błąd średni: 0.61 m Kontrola w oparciu o fotopunkty i punkty wiążące Liczba punktów wykorzystanych na module: 10 Uzyskany błąd średni: 0.50 m Kontrola w oparciu o koty wysokościowe Liczba punktów wykorzystanych na module: 15 Uzyskany błąd średni: 0.41 m Zał. nr 6 4/5

Data sporządzenia materiałów źródłowych: zdjęcia: Rodzaj zdjęć: analogowe/cyfrowe Charakterystyka materiałów źródłowych: Do opracowania wykorzystano zdjęcia lotnicze w skali 1:26 0000.

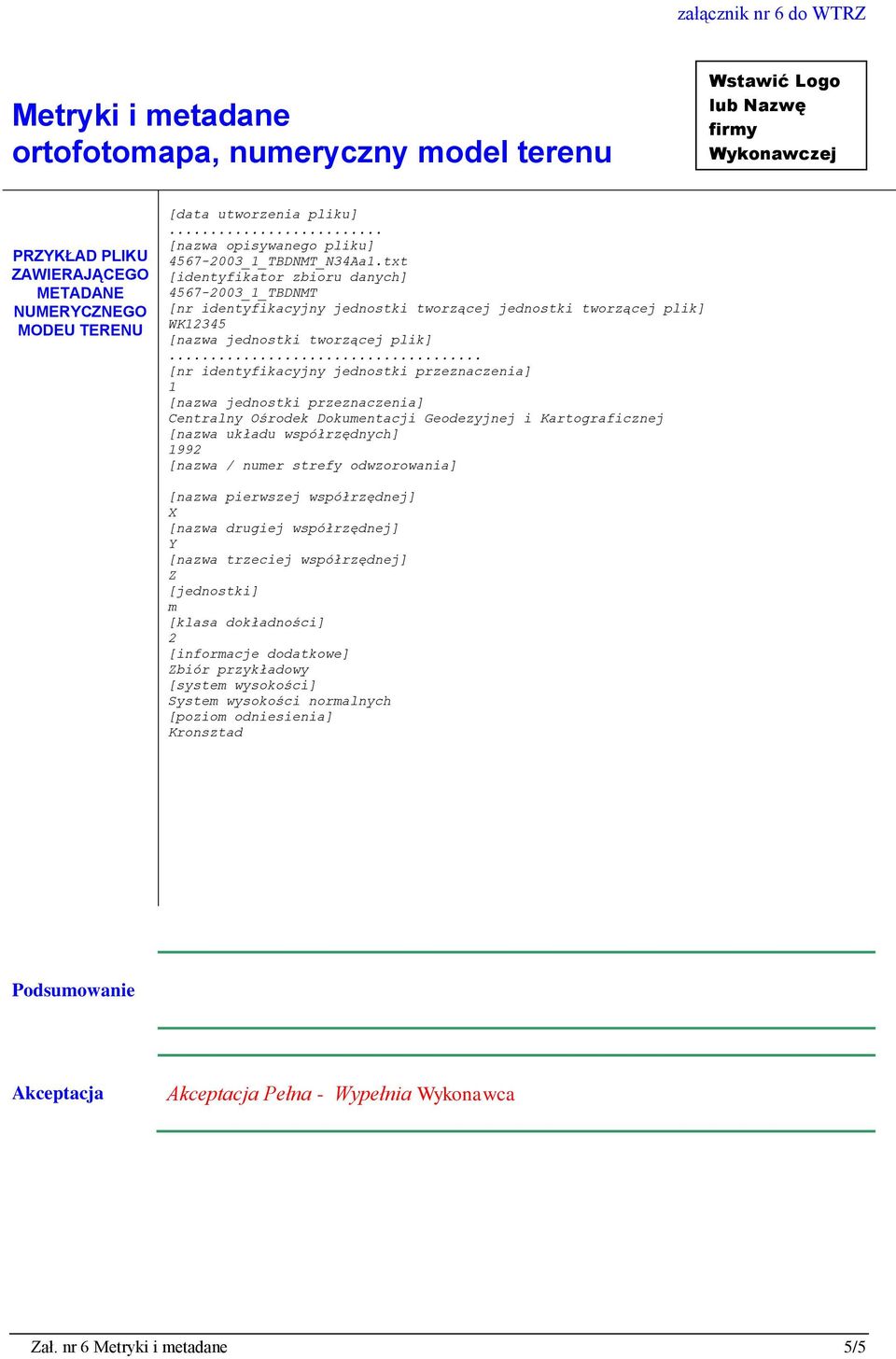

5 METADANE NUMERYCZNEGO MODEU TERENU [data utworzenia pliku].. [nazwa opisywanego pliku] _1_TBDNMT_N34Aa1.txt [identyfikator zbioru danych] _1_TBDNMT [nr identyfikacyjny jednostki tworzącej jednostki tworzącej plik] WK12345 [nazwa jednostki tworzącej plik].. [nr identyfikacyjny jednostki przeznaczenia] 1 [nazwa jednostki przeznaczenia] Centralny Ośrodek Dokumentacji Geodezyjnej i Kartograficznej [nazwa układu współrzędnych] 1992 [nazwa / numer strefy odwzorowania] [nazwa pierwszej współrzędnej] X [nazwa drugiej współrzędnej] Y [nazwa trzeciej współrzędnej] Z [jednostki] m [klasa dokładności] 2 [informacje dodatkowe] Zbiór przykładowy [system wysokości] System wysokości normalnych [poziom odniesienia] Kronsztad Podsumowanie Akceptacja Akceptacja Pełna - Wypełnia Wykonawca Zał. nr 6 5/5

. [nr identyfikacyjny jednostki przeznaczenia] 1 [nazwa jednostki przeznaczenia] Centralny Ośrodek Dokumentacji Geodezyjnej i Kartograficznej [nazwa układu współrzędnych] 1992 [nazwa / numer strefy
