EKOSYSTEMY LĄDOWE WBNZ - 700

Transkrypt

1 EKOSYSTEMY LĄDOWE WBNZ - 700

2 Orientacja w terenie i rejestracja danych przestrzennych MAPA, KOMPAS, GPS

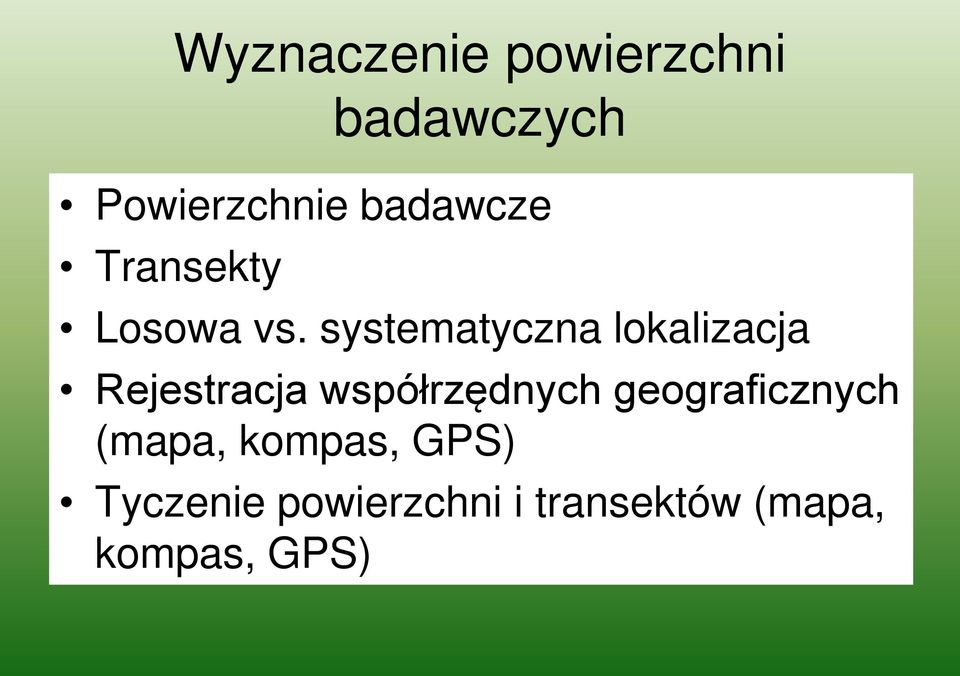

3 Wyznaczenie powierzchni badawczych Powierzchnie badawcze Transekty Losowa vs. systematyczna lokalizacja Rejestracja współrzędnych geograficznych (mapa, kompas, GPS) Tyczenie powierzchni i transektów (mapa, kompas, GPS)

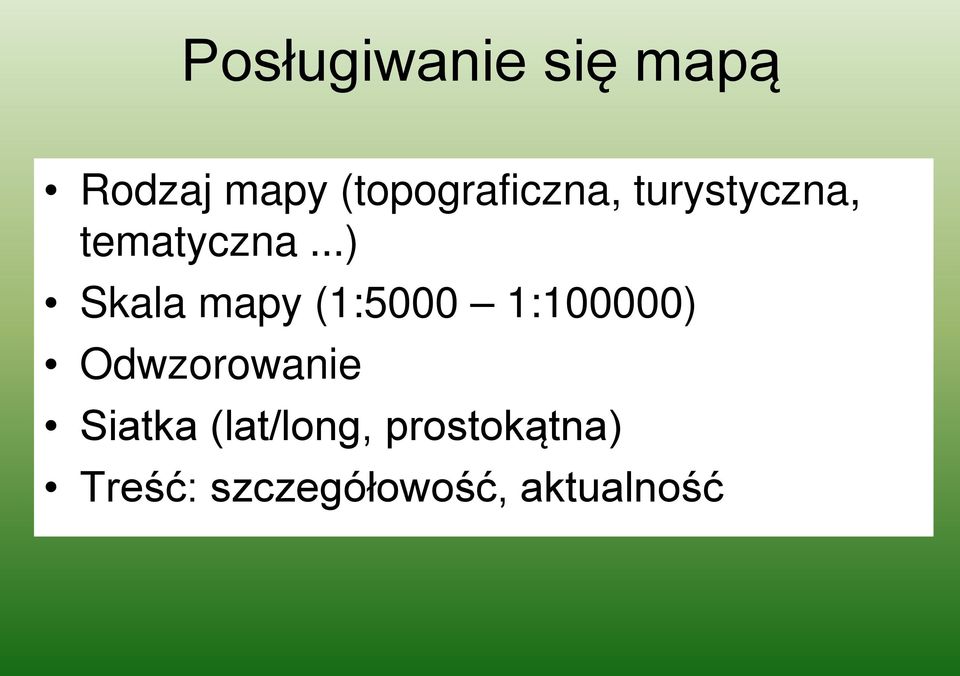

4 Posługiwanie się mapą Rodzaj mapy (topograficzna, turystyczna, tematyczna...) Skala mapy (1:5000 1:100000) Odwzorowanie Siatka (lat/long, prostokątna) Treść: szczegółowość, aktualność

5 Posługiwanie się mapą Mapy topograficzne Polski (GUGiK) w układzie 1992 i UTM (1:50 000, 1:10 000) Mapy topograficzne w układzie 65 (1:10000, 1:25000, 1:50000) Mapy turystyczne 1:50 000, 1: i in. (współrzędne lat/long, 92, UTM) Mapy leśne ( operaty ) Mapy cyfrowe (topograficzne, leśne, tematyczne) Mapy tematyczne GIS Ortofotomapy i zdjęcia lotnicze

6 MAPY TOPOGRAFICZNE

7 Fragment arkusza mapy 1: odwzorowanie GUGiK 80 (quasi-stereograficzne; siatka lat/long)

8 Fragment arkusza mapy 1:50000 w układzie 65 odwzorowanie quasi-stereograficzne (w tej strefie) (siatka prostokątna bez jawnego powiązania ze współrzędnymi geograficznymi)

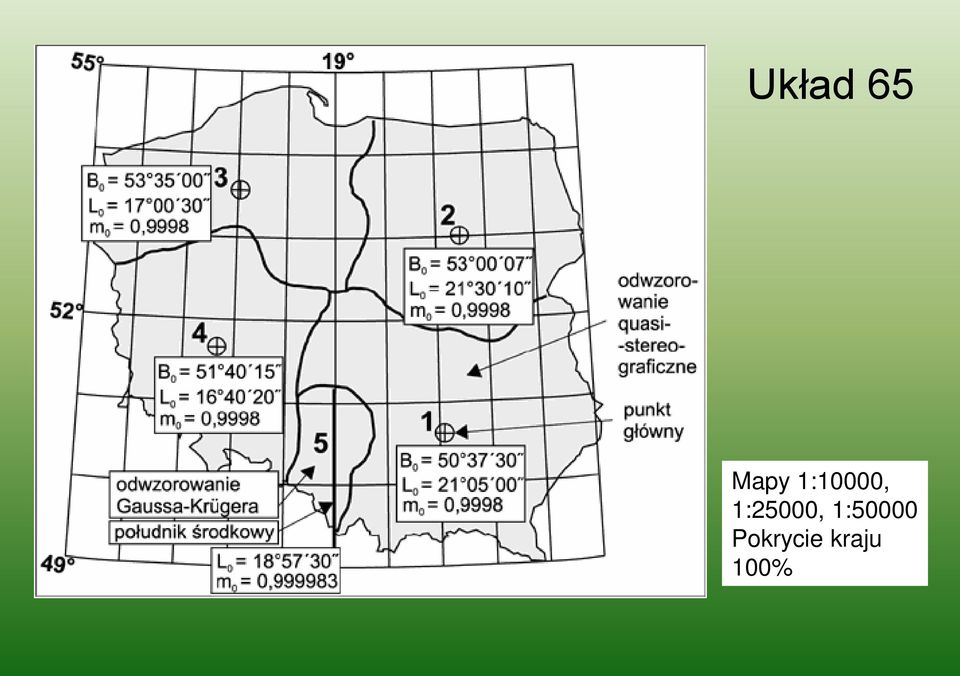

9 Układ 65 Mapy 1:10000, 1:25000, 1:50000 Pokrycie kraju 100%

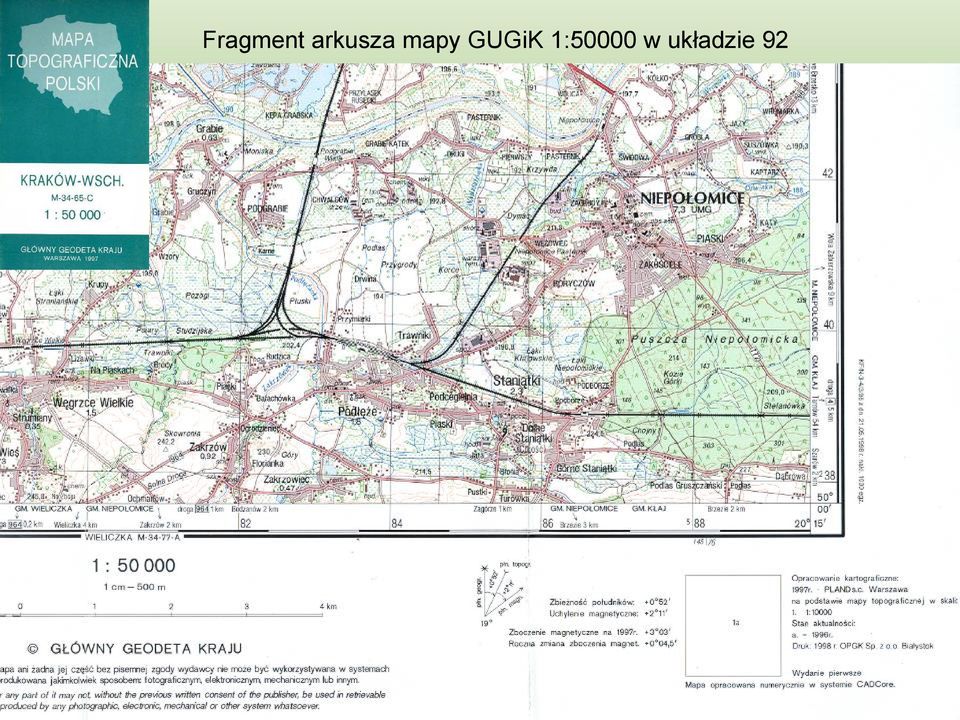

10 Fragment arkusza mapy GUGiK 1:50000 w układzie 92

11 Fragment arkusza mapy 1: w układzie 42 (?brak informacji na mapie!) (wersja turystyczna, Zarząd Topograficzny Sztabu Generalnego WP)

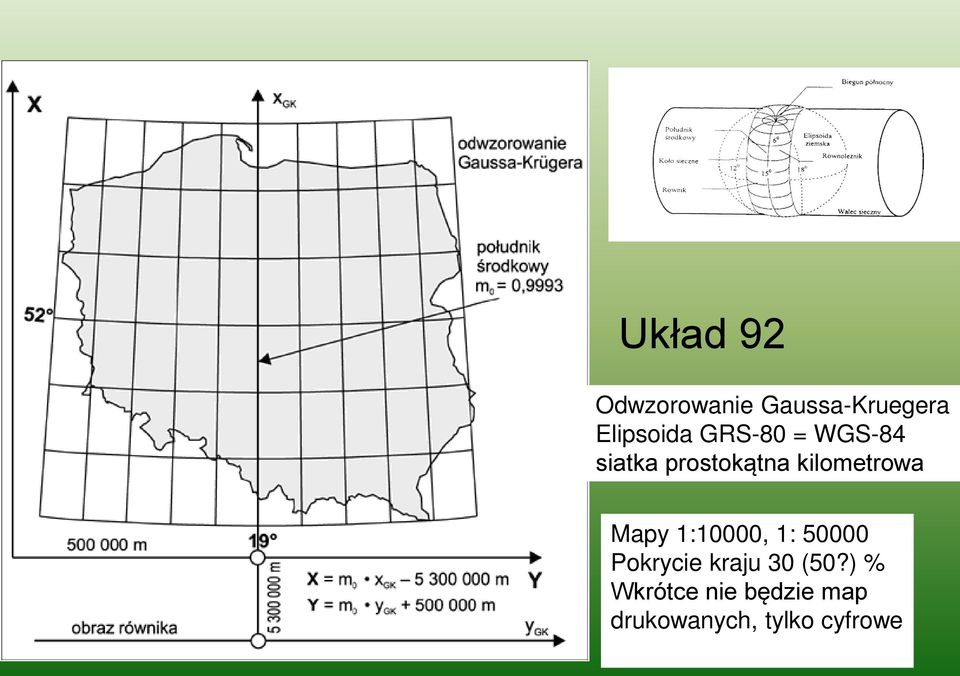

12 Układ 92 Odwzorowanie Gaussa-Kruegera Elipsoida GRS-80 = WGS-84 siatka prostokątna kilometrowa Mapy 1:10000, 1: Pokrycie kraju 30 (50?) % Wkrótce nie będzie map drukowanych, tylko cyfrowe

13 Fragment arkusza mapy 1: w układze UTM (odwzorowanie Universal Transverse Mercator = Gaussa Kruegera)

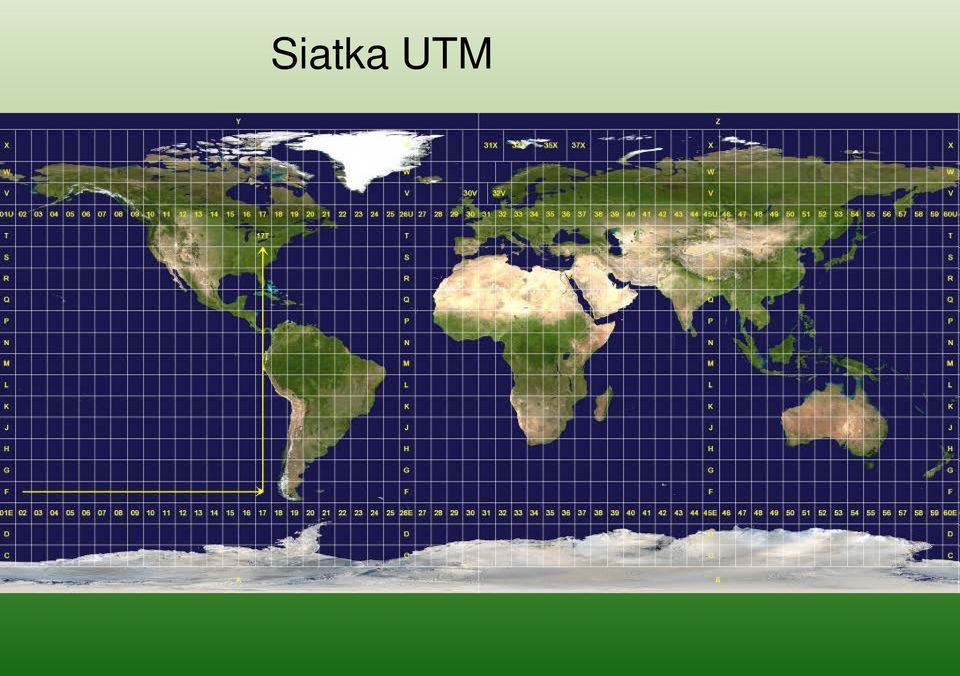

14 Siatka UTM

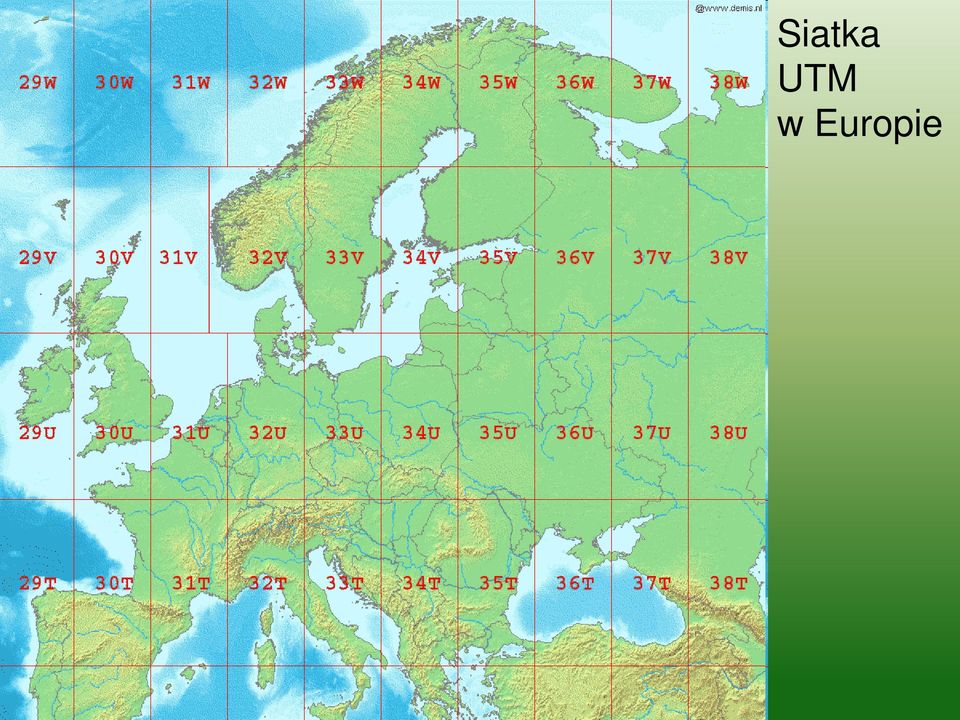

15 Siatka UTM w Europie

16 Fragment arkusza mapy sozologicznej w układzie 42

17 MAPA O ZNACZENIU HISTORYCZNYM Fragment arkusza mapy 1: WIG (rok 1938) (odwzorowanie quasi-stereograficzne elipsoida Bessela)

18 MAPY TURYSTYCZNE

19 GODŁO I LEGENDA DOBREJ MAPY TURYSTYCZNEJ

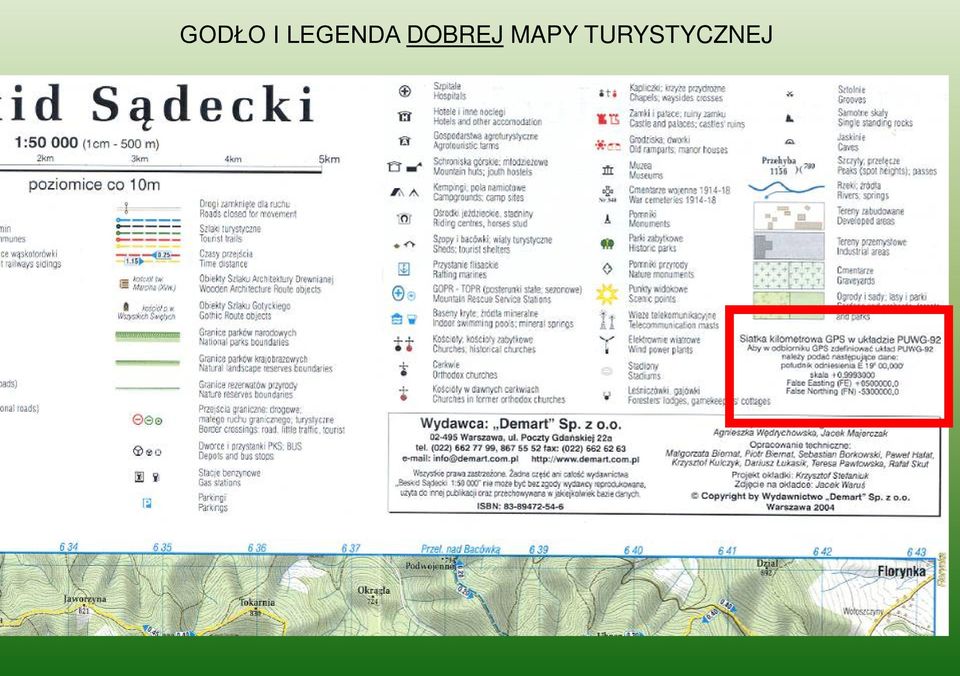

20 GODŁO I LEGENDA DOBREJ MAPY TURYSTYCZNEJ

21 Fragment mapy turystycznej 1:35000 (abstrakcyjna siatka kilkometrowa bez współrzędnych, brak danych o odwzorowaniu)

22 Fragment arkusza mapy turystycznej Okolice Krakowa 1:50000 z siatką UTM

23 Jakie mapy wybierać Topograficzne, aktualne, szczegółowe Z siatką prostokątną, najlepiej UTM albo PUWG 92; Ewentualnie mapy turystyczne, o cechach jak wyżej; W braku innych topograficzne w układzie 65; Wybór skali zależy od konkretnych potrzeb, zwykle 1: do 1:

24 Fragment mapy leśnej przeglądowej 1:20000

25 Fragment mapy leśnej gospodarczej 1:5000

26 Fragment wydruku cyfrowej mapy leśnej z naniesioną siatką UTM

27 POSŁUGIWANIE SIĘ GPS-em 1. Zasada działania: namiar na co najmniej 3 satelity (pomiar opóźnienia sygnału); obliczenie pozycji metodą stereotrygonomeryczną; wynik w odniesieniu do ustalonego układu (modelu Ziemi, siatki współrzędnych); 2. Wstępne ustawienia [wczytanie almanachu] wybór układu odniesienia wybór jednostek 3. GPS-y nawigacyjne (samochodowe) się nie nadają!

28 POSŁUGIWANIE SIĘ GPS-em 1.Poziomy dokładności turystyczny (100m) turystyczny z uśrednieniem (30m) turystyczny z uśrednianiem i korekcją WAAS (5m) DGPS (+postprocessing) <0,5 m 2.Ustalenie właściwego układu odniesienia (WGS 84) 3.Uzgodnienie z siatką mapy (UTM, 92, lat/long) 4.Pomiar wysokości npm (GPS czy aneroid)

29 USTAWIENIE OPTYMALNE Ustawianie układu odniesienia (WGS 84) i siatki UTM UPS na odbiorniku GPS

30 USTAWIENIE NAJCZĘSTSZE Ustawianie układu odniesienia (WGS 84) i siatki uzytkownika (PUWG 92) na odbiorniku GPS

31 USTAWIENIE NAJGORSZE w większości zastosowań Ustawianie układu odniesienia (WGS 84) i siatki lat/long na odbiorniku GPS

32 POSŁUGIWANIE SIĘ GPSem Pomiar precyzyjnym Odbiornikiem DGPS w terenie Postprocessing (naniesienie poprawek) Naniesienie na mapę GIS

33 POSŁUGIWANIE SIĘ KOMPASEM 1. Deklinacja, inklinacja 2. Pomiar kierunków, uzgodnienie z mapą 3. Klinometr

34 DEKLINACJA MAGNETYCZNA Informacja na mapach topograficznych źródło bieżącej informacji w kwietniu 2009, w Krakowie (φ = 50º N, λ = 20º E) deklinacja wynosiła: 4 11' E (zmiana: 0 6' E/rok). aktualne dane

35 Kompas Voyager 8040 firmy Silva z kompensacją inklinacji magnetycznej na cały świat

36 POSŁUGIWANIE SIĘ KLINOMETREM KOMPASU

37 KLINOMETR PROFESJONALNY Z materiałów informacyjnych firmy Silva

38 POMIAR KIERUNKU RÓŻNYMI TYPAMI KOMPASÓW

39 UWAGA: Obszerny poradnik na tematy poruszone w tej prezentacji zawierają udostępnione na stronie www materiały pomocnicze (w formacie pdf): Materiały pomocnicze, tekst: Notatnik, mapa, kompas, GPS, czyli ekolog w terenie oraz: Materiały pomocnicze: Przykłady map w różnych odwzorowaniach i różnej skali
