Rys. 29. Schemat obliczeniowy płyty biegowej i spoczników

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Rys. 29. Schemat obliczeniowy płyty biegowej i spoczników"

Transkrypt

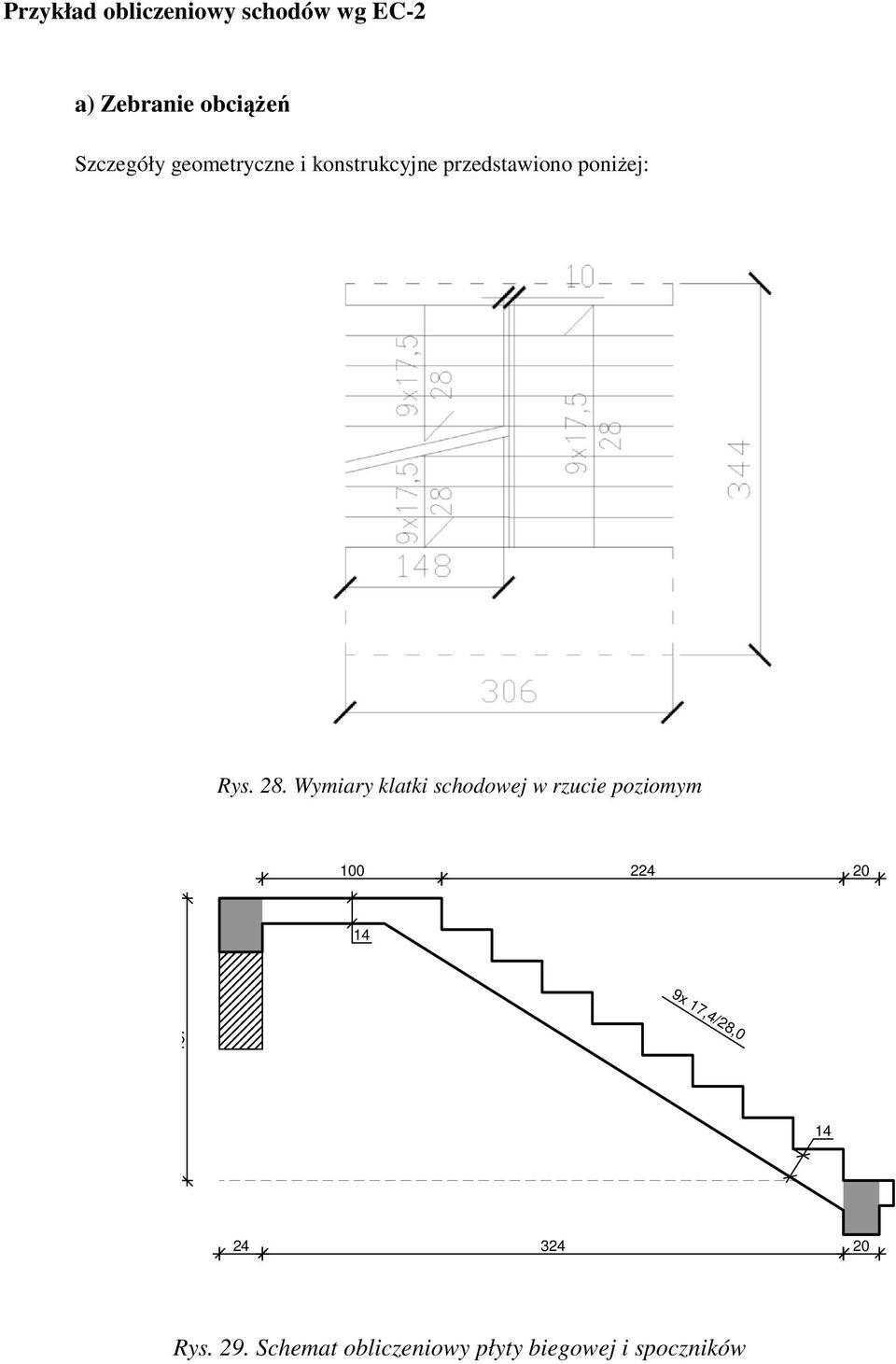

1 Przykład obliczeniowy schodów wg EC-2 a) Zebranie obciąŝeń Szczegóły geometryczne i konstrukcyjne przedstawiono poniŝej: Rys. 28. Wymiary klatki schodowej w rzucie poziomym x 17,4/28, Rys. 29. Schemat obliczeniowy płyty biegowej i spoczników

2 Zebranie obciąŝeń dla płyty biegowej wg [N6] ObciąŜenie stałe dla płyty biegowe Lp Opis obciąŝenia Obc. char. γ f k d Obc. obl. 1. gres antypoślizgowy na kleju gr. 1,5cm+(1,5cm*17,5cm/28cm) x 25kN/m3 2. płyta Ŝelbetowa 14 cm +stopnie (25 kn/m3*0,14m)/cosa]+(24kn/m3*0,175m*0,5) [6,260kN/m2] 3. Warstwa gipsowa bez piasku grub. 1,5 cm [12,0kN/m3 0,015m]/cosA 0,61 1, ,82 6,31 1, ,51 0,21 1, ,28 Σ: 7, ,61 ObciąŜenie zmienne dla płyty biegowej Lp Opis obciąŝenia Obc. char. γ f k d Obc. obl. 1. obciąŝenie zmienne uŝytkowe 3,00 1, ,50 Σ: 3,00 1, ,50 Suma całkowita: q k =10,13 ; q o =14,11

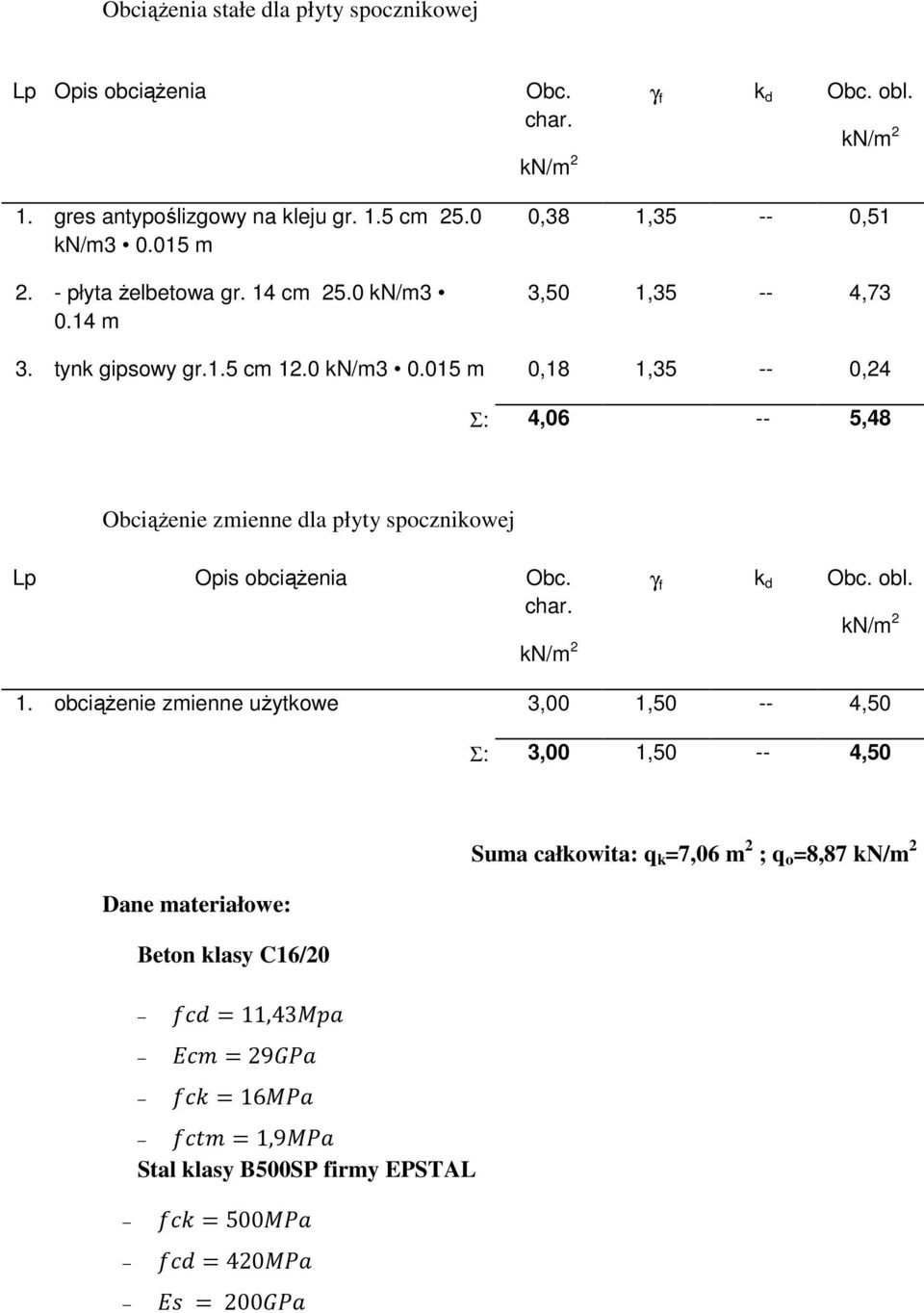

3 ObciąŜenia stałe dla płyty spocznikowej Lp Opis obciąŝenia Obc. char. γ f k d Obc. obl. 1. gres antypoślizgowy na kleju gr. 1.5 cm 25.0 kn/m m 2. - płyta Ŝelbetowa gr. 14 cm 25.0 kn/m m 0,38 1, ,51 3,50 1, ,73 3. tynk gipsowy gr.1.5 cm 12.0 kn/m m 0,18 1, ,24 Σ: 4, ,48 ObciąŜenie zmienne dla płyty spocznikowej Lp Opis obciąŝenia Obc. char. γ f k d Obc. obl. 1. obciąŝenie zmienne uŝytkowe 3,00 1, ,50 Σ: 3,00 1, ,50 Dane materiałowe: Beton klasy C16/20 Suma całkowita: q k =7,06 m 2 ; q o =8,87 11, ,9 Stal klasy B500SP firmy EPSTAL

4 Dane geometryczne oraz załoŝenia projektowe Wysokość przekroju h=0,14 m Szerokość przekroju b = 1,0 m ZałoŜono, Ŝe klasa espozycji wynosi XC3 zatem otulenie minimalne wynosi C min = 25 mm Odchyłka wymiarowa otulenia c= 0 mm, stwierdzono, Ŝe płyta została wykonana w idealnych warunkach pod odpowiednim nadzorem Średnica prętów głównych Ø=12 mm Średnica prętów rozdzielczych Ø=6mm efektywna rozpiętość spoczników wg p [N6] 0,5 ; 0,5 0,5 14; 0,5 24 7; ,5 ; 0,5 0, efektywna rozpiętość płyty biegowej wg p [N6] min0,5 ; 0,5 0,5 14; 0,5 20 7; Siły wewnętrzne obliczono przy uŝyciu programu RM-WIN dla następującej kombinacji obciąŝeń: Zawsze A Ewentualnie B + C, gdzie poszczególne symbole literowe oznaczają: A - obciąŝenie cięŝarem własnym płyty biegowej i spoczników, B - obciąŝenie uŝytkowe spocznika C- obciąŝenie uŝytkowe płyty

5 Rys. 30. Wykres momentów dla najbardziej niekorzystnej kombinacji b) Wymiarowanie przekroju przęsłowego płyty biegowej Wysokość uŝyteczna przekroju: 2 Ø ,103 Maksymalny moment zginający w przęśle płyty biegowej: M max,ed = 19,0 knm Efektywny zasięg strefy ściskanej: ξeff = ,17, Wniosek: ξeff ξeff, lim, zatem warunek został spełniony, gdyŝ dla stali AIIIN ξ eff,lim = 0,5 Pole przekroju zbrojenia: A s1 =,, 10 4,76

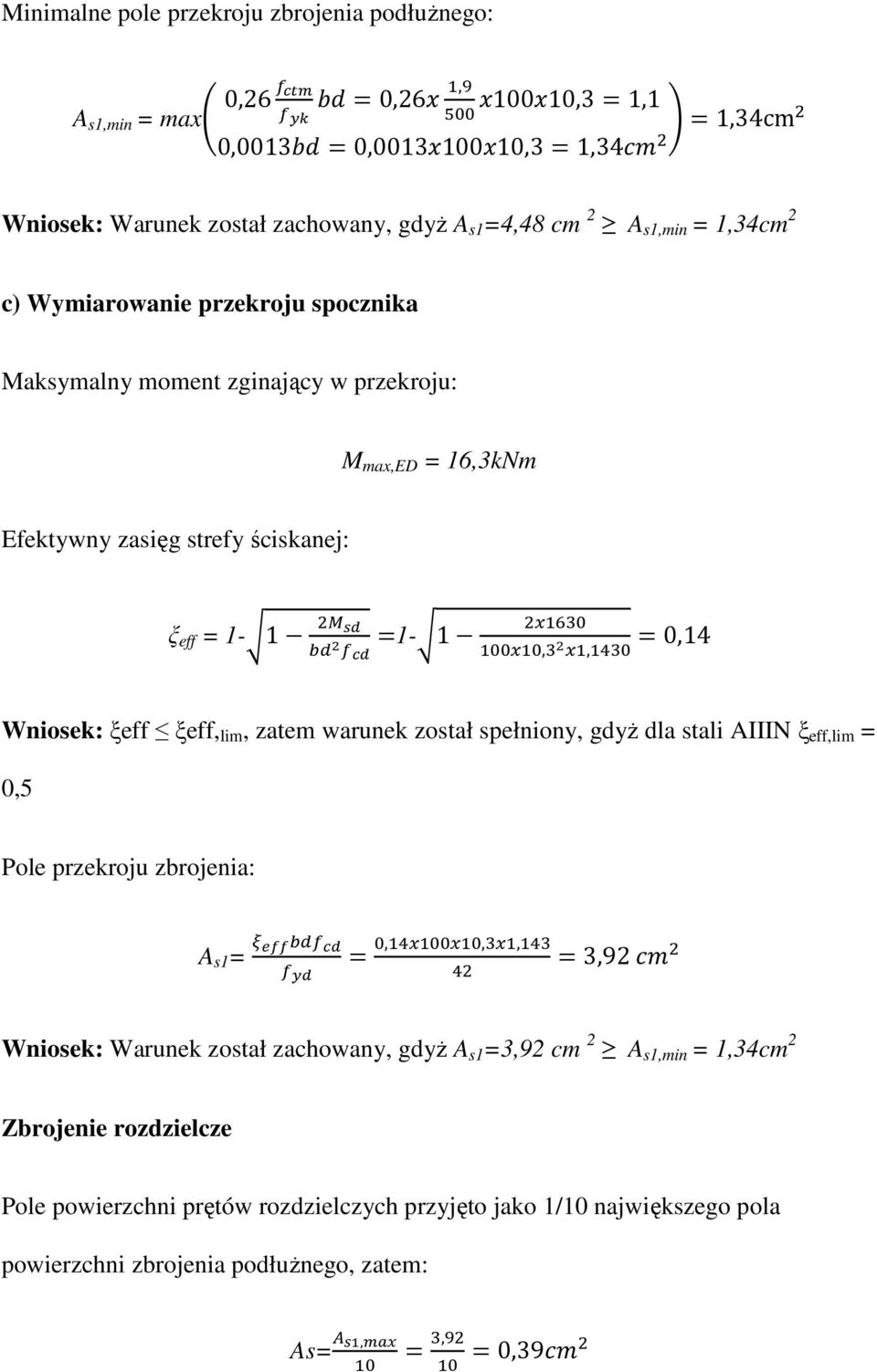

6 Minimalne pole przekroju zbrojenia podłuŝnego: A s1,min = max 0,26 0,26, 10010,3 1,1 1,34cm 0,0013 0, ,3 1,34 Wniosek: Warunek został zachowany, gdyŝ A s1 =4,48 cm 2 A s1,min = 1,34cm 2 c) Wymiarowanie przekroju spocznika Maksymalny moment zginający w przekroju: M max,ed = 16,3kNm Efektywny zasięg strefy ściskanej: ξ eff = ,14,, Wniosek: ξeff ξeff, lim, zatem warunek został spełniony, gdyŝ dla stali AIIIN ξ eff,lim = 0,5 Pole przekroju zbrojenia: A s1 =,,, 3,92 Wniosek: Warunek został zachowany, gdyŝ A s1 =3,92 cm 2 A s1,min = 1,34cm 2 Zbrojenie rozdzielcze Pole powierzchni prętów rozdzielczych przyjęto jako 1/10 największego pola powierzchni zbrojenia podłuŝnego, zatem: As=,, 0,39

7 Przyjęto pręty Ø6mm w rozstawie co 500 mm wykonane ze stali AIIIN EPSTAL. Pole powierzchni prętów rozdzielczych As,prov=2x0,283=0,57cm2 d) Wymiarowanie belki spocznikowej Belkę spocznikową o schemacie belki jednoprzęsłowej, swobodnie podpartej obciąŝono reakcją podporową działającą na belkę spocznikową. Rys. 31. Wykres tnących dla najbardziej niekorzystnej kombinacji q = 20,2 kn/m CięŜar własny belki: g k = (0,20 x 0,35) x 25 = 1,75 kn/m cięŝar charakterystyczny g o =1,75x1,35=2,36kN/m cięŝar obliczeniowy razem = 20,2 + 2,36= 22,56kN/m

8 Dane geometryczne oraz załoŝenia projektowe - Wysokość przekroju h=0,35m - Szerokość przekroju b =0,20 m - Klasa ekspozycji XC3 - Otulenie Cmin=25 mm - Odchyłka wymiarowa otulenia c=0 mm - Średnica prętów głównych Ø=16 mm - Średnica strzemion Øs = 6 mm Określenie wysokości uŝytecznej przekroju: 2 Ø ę ,310 Rozpiętość efektywna belki: 0,5 ; 0,5 0,5 35; 0, ,5; e) SGN - zginanie Maksymalny moment zginający: M sd,max =,, = 31 knm Efektywny zasięg strefy ściskanej: ξeff = ,15,,

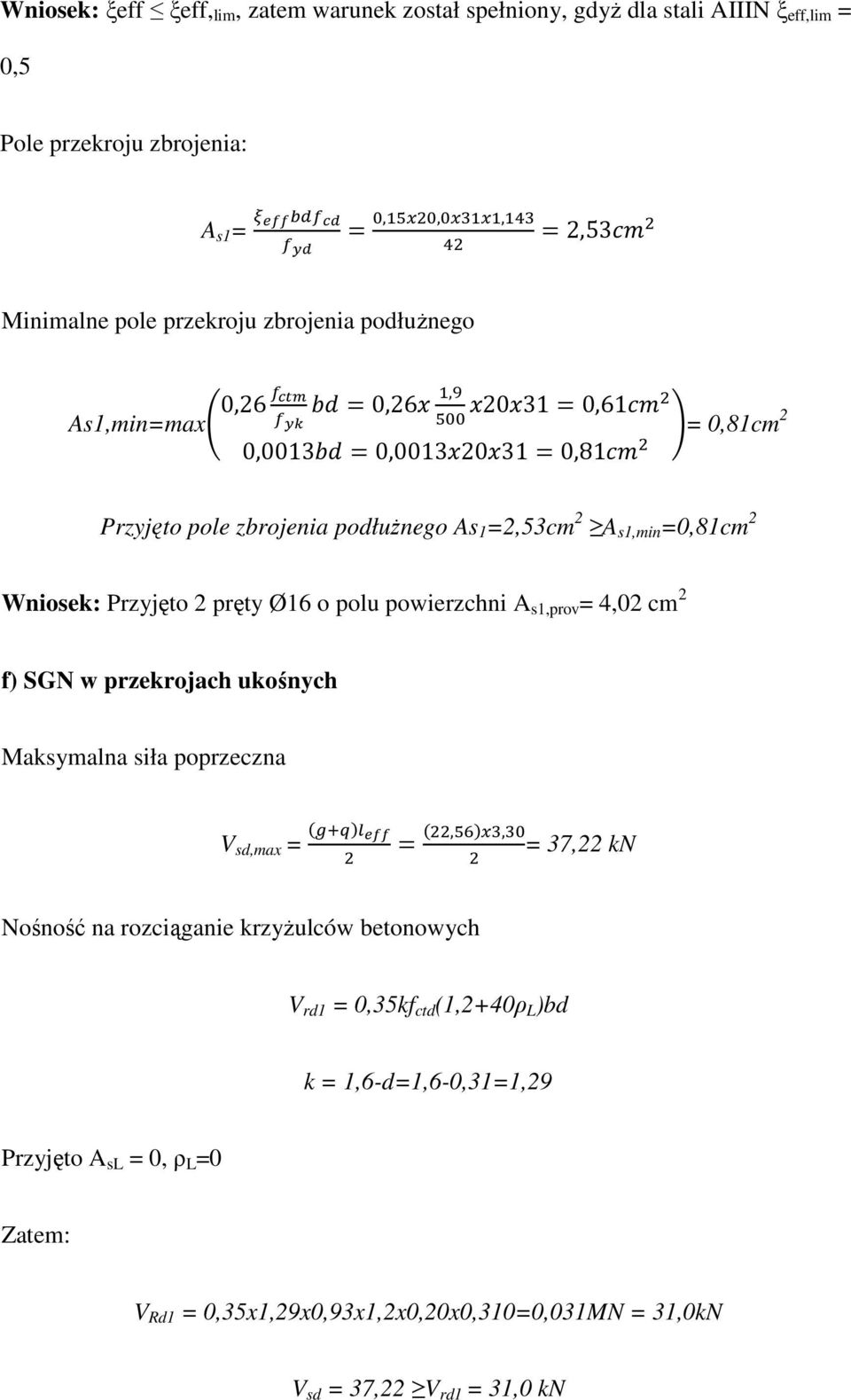

9 Wniosek: ξeff ξeff, lim, zatem warunek został spełniony, gdyŝ dla stali AIIIN ξ eff,lim = 0,5 Pole przekroju zbrojenia: A s1 =,,, 2,53 Minimalne pole przekroju zbrojenia podłuŝnego As1,min=max 0,26 0,26, ,61 = 0,81cm 2 0,0013 0, ,81 Przyjęto pole zbrojenia podłuŝnego As 1 =2,53cm 2 A s1,min =0,81cm 2 Wniosek: Przyjęto 2 pręty Ø16 o polu powierzchni A s1,prov = 4,02 cm 2 f) SGN w przekrojach ukośnych Maksymalna siła poprzeczna V sd,max =,, = 37,22 kn Nośność na rozciąganie krzyŝulców betonowych V rd1 = 0,35kf ctd (1,2+40ρ L )bd k = 1,6-d=1,6-0,31=1,29 Przyjęto A sl = 0, ρ L =0 Zatem: V Rd1 = 0,35x1,29x0,93x1,2x0,20x0,310=0,031MN = 31,0kN V sd = 37,22 V rd1 = 31,0 kn

10 Wniosek: NaleŜy sprawdzić odcinek drugiego rodzaju poniewaŝ V sd = 37,22 V rd1 = 31,0 kn Nośność odcinka II rodzaju V Rd2 = vf cd bz = 0,56x11,43x0,20x0,9x0,310x,, = 0,164MN = 164,0 kn gdzie: v=0,6 1 0,6 1 0,56 V sd = 37,22 V Rd2 = 164 kn występuje odcinek II rodzaju. Maksymalna wartość nie została przekroczona. Długość odcinka II rodzaju a w2 =,, = 0,27m- przyjęto 30cm Maksymalny rozstaw strzemion prostopadłych do osi podłuŝnej belki na odcinku II rodzaju Przyjęto strzemiona dwucięte o średnicy 8mm o polu przekroju A sw = 1,01cm 2 1, ,90,3101,5 0,43 37,22 0,75 0,750,310 0,233 => przyjęto rozstaw strzemion co 20cm 400 0,40 Stopień zbrojenia poprzecznego ρ w =,,, = 0,0025 ρ w,min = 0,0007

11 Ze względów konstrukcyjnych oraz braku występowania drugiego odcinka drugiego podrodzaju przyjęto rozstaw strzemion co 20 cm na całej belce g) SGU ugięć Maksymalny moment charakterystyczny M sk = Przyjęto 1,2 M sk =, = 25,83kN Stosunek rozpiętości efektywnej do wysokości uŝytecznej przekroju 3,30 0,310 10,64 Pole przekroju zbrojenia rozciąganego A s1,prov = 4,02cm 2 Stopień zbrojenia rozciąganego ρ 1 =, 0,0064 = 0,64%,, ρ o = ,005 MoŜna pominąć sprawdzanie ugięcia jeŝeli spełniony jest warunek: 11 1,5 dla ρ o < ρ

12 gdzie: jest graniczną wartością stosunku rozpiętości do wysokości, K jest współczynnikiem zaleŝnym od rodzaju konstrukcji, (dla belki swobodnie podpartej K=1,0) ρ o jest porównawczym stopniem zbrojenia, ρ jest wymaganym (ze względu na nośność) stopniem zbrojenia rozciąganego, f ck jest wyraŝone w MPa ,0 11 1,5 16 0,005 0, ,65 15,77 Wniosek: Warunek spełniony, ugięcie nie zostało przekroczone. h) SGU zarysowania Dla ρ 1 0,5% i ρ 1 1,0%, z = 0,85d σ s =,,,, 244,0MPa Dla napręŝeń w zbrojeniu rozciąganym 244MPa maksymalną średnicę zbrojenia wynosi: Φ max = 16mm ; 16 16* Z przekroju z powodzeniem moŝna zastosować pręty o średnicy 12mm Warunek jest spełniony, szerokość rys prostopadłych do osi elementu w elemencie zginanym moŝna uwaŝać za ograniczony do wartości w lim = 0,3mm.

13 MoŜna zatem pominąć obliczenia szczegółowe. Tablica 3: Ograniczenie rys-maksymalna średnica prętów Tablica 4: Ograniczenie rys-maksymalny rozstaw prętów Wniosek: W rozpatrywanym przypadku rozstaw prętów nie przekracza 20cm Wniosek końcowy: Schody zostały zaprojektowane poprawnie
