1 Moduł telemetryczny SMS-3 INSTRUKCJA OBSŁUGI Wersja 2.1

2 PROGSTAR Zakład Elektroniki, Automatyki i Informatyki ul. Lipowa Starachowice tel./fax progstar@progstar.com.pl Chocia podjto wszelkie działania, aby informacje zawarte w tej instrukcji były dokładne i kompletne, to jednoczenie ani producent ani dostawca urzdzenia nie przyjmuj odpowiedzialnoci za pominicia i błdy. Producent i dostawca urzdzenia nie przyjmuj adnej odpowiedzialnoci za szkody wynikłe z nieprawidłowego działania lub uszkodze urzdzenia, jego oprogramowania bd akcesorii. Firma PROGSTAR zastrzega sobie prawo zmiany specyfikacji sprztu i oprogramowania opisanego w instrukcji w dowolnym czasie i bez uprzedzenia. Copyright PROGSTAR Wszelkie prawa zastrzeone Wersja 2.1 Starachowice, luty 2013

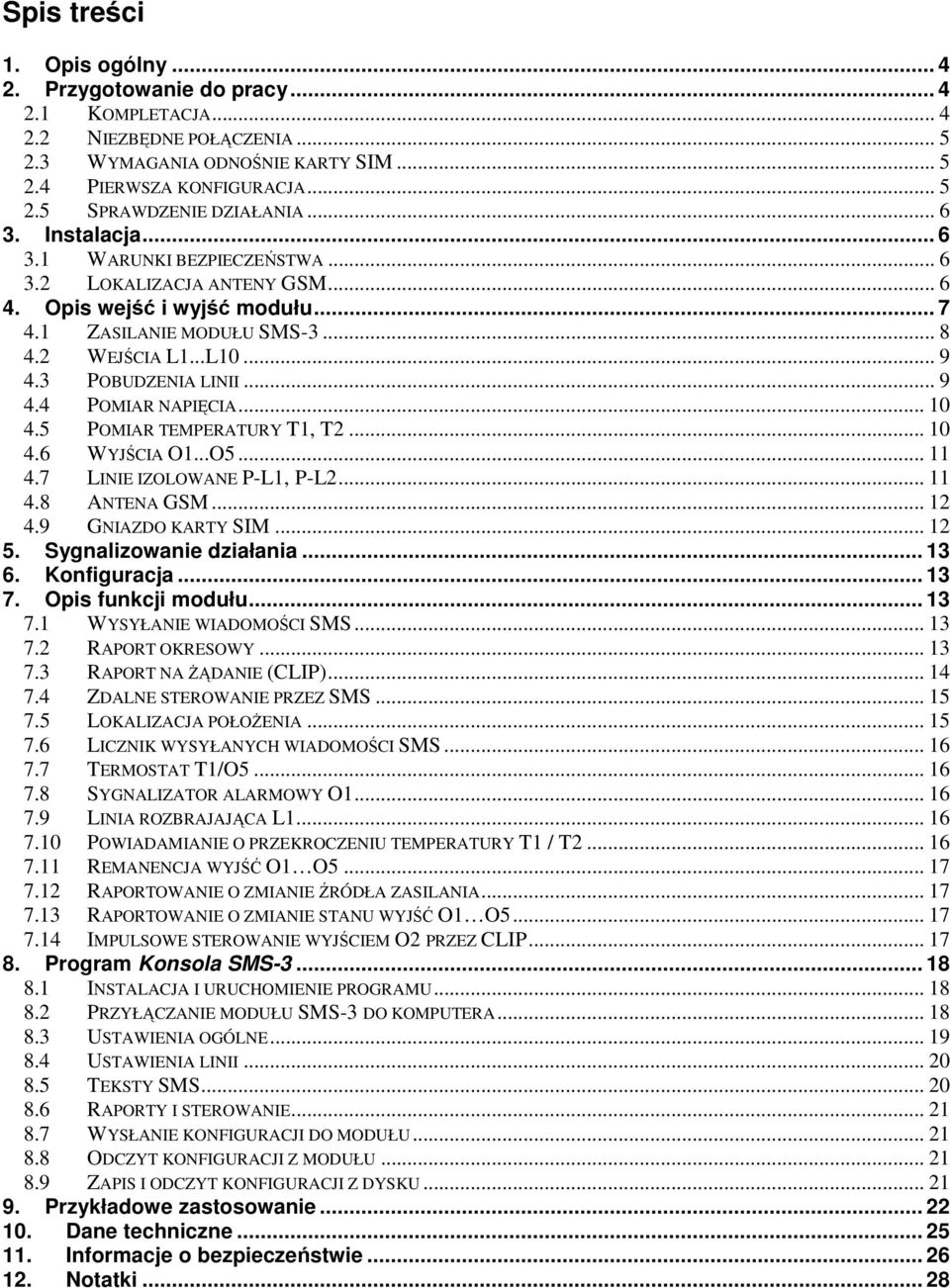

3 Spis treci 1. Opis ogólny Przygotowanie do pracy KOMPLETACJA NIEZBDNE POŁCZENIA WYMAGANIA ODNONIE KARTY SIM PIERWSZA KONFIGURACJA SPRAWDZENIE DZIAŁANIA Instalacja WARUNKI BEZPIECZESTWA LOKALIZACJA ANTENY GSM Opis wej i wyj modułu ZASILANIE MODUŁU SMS WEJCIA L1...L POBUDZENIA LINII POMIAR NAPICIA POMIAR TEMPERATURY T1, T WYJCIA O1...O LINIE IZOLOWANE P-L1, P-L ANTENA GSM GNIAZDO KARTY SIM Sygnalizowanie działania Konfiguracja Opis funkcji modułu WYSYŁANIE WIADOMOCI SMS RAPORT OKRESOWY RAPORT NA DANIE (CLIP) ZDALNE STEROWANIE PRZEZ SMS LOKALIZACJA POŁOENIA LICZNIK WYSYŁANYCH WIADOMOCI SMS TERMOSTAT T1/O SYGNALIZATOR ALARMOWY O LINIA ROZBRAJAJCA L POWIADAMIANIE O PRZEKROCZENIU TEMPERATURY T1 / T REMANENCJA WYJ O1 O RAPORTOWANIE O ZMIANIE RÓDŁA ZASILANIA RAPORTOWANIE O ZMIANIE STANU WYJ O1 O IMPULSOWE STEROWANIE WYJCIEM O2 PRZEZ CLIP Program Konsola SMS INSTALACJA I URUCHOMIENIE PROGRAMU PRZYŁCZANIE MODUŁU SMS-3 DO KOMPUTERA USTAWIENIA OGÓLNE USTAWIENIA LINII TEKSTY SMS RAPORTY I STEROWANIE WYSŁANIE KONFIGURACJI DO MODUŁU ODCZYT KONFIGURACJI Z MODUŁU ZAPIS I ODCZYT KONFIGURACJI Z DYSKU Przykładowe zastosowanie Dane techniczne Informacje o bezpieczestwie Notatki... 28

4 1. Opis ogólny Moduł SMS-3 jest urzdzeniem przeznaczonym do powiadamiania i zdalnego sterowania za pomoc wiadomo ci tekstowych SMS przesyłanych w sieci komórkowej GSM. Wiadomo ci mog by wysyłane na skutek zmiany stanu linii wej ciowej (meldunek) lub okresowo (raport), bd te na danie uytkownika (raport na danie). W wiadomo ciach SMS, przypisanych indywidualnie dla kadej linii, mog by przesyłane zaprogramowane wcze niej teksty, wyniki pomiarów z linii wej ciowych, bd te status modułu. Moduł SMS-3 moe realizowa take dodatkowe funkcje autonomiczne, jak np. sterowanie grzejnikiem termostatu, włczanie sygnalizatora alarmowego, obsługa linii rozbrajajcej. Cechy urzdzenia wysyłanie SMS po wykryciu zmiany stanu linii wej ciowej pomiar temperatury z dwóch czujników z moliwo ci powiadamiania zdalne sterowanie włcz / wyłcz 5 urzdzeniami przez SMS niski pobór prdu zasilania moliwo zasilania z panelu słonecznego moliwo dołczenia akumulatora podtrzymujcego zasilanie 11 programowanych wiadomo ci SMS powiadomienia wysyłane na 3 numery telefonów szybka instalacja, łatwa konfiguracja 2. Przygotowanie do pracy Rys. 1. Moduł SMS-3 Gratulujemy Pastwu zakupu modułu SMS-3! Mamy nadziej, e urzdzenie spełni Pastwa oczekiwania i umoliwi sprawne uruchomienie systemu monitoringu i telemetrii przez SMS. 2.1 Kompletacja Do uruchomienia modułu SMS-3 niezbdne s nastpujce elementy: 1. moduł SMS-3, 2. niniejsza Instrukcja obsługi, 3. płyta CD-ROM z oprogramowaniem, lub oprogramowanie pobrane z Internetu, 4. aktywna karta SIM, 5. antena GSM, 6. ródło zasilania zasilacz sieciowy prdu stałego lub akumulator, 7. kabel serwisowy RS

5 2.2 Niezbdne połczenia Przed przyłczeniem zasilania naley dołczy anten GSM do gniazda antenowego. UWAGA! Nie naley włcza zasilania, jeeli antena GSM nie jest przyłczona! Jeeli w takim przypadku moduł bdzie próbował zarejestrowa si w sieci GSM, moliwe jest uszkodzenie nadajnika! Nastpnie mona włczy zasilanie oraz wykona pozostałe połczenia, przyłczajc czujniki do odpowiednich linii wej ciowych. Przy pierwszym włczeniu zasilania karta SIM nie powinna by włoona. 2.3 Wymagania odnonie karty SIM Do poprawnej pracy modułu SMS-3 wymagane jest, aby uytkownik posiadał kart SIM z uruchomionymi usługami przesyłania SMS i identyfikacji numeru przychodzcego (CLIP). Moduł SMS-3 nie posiada blokady SIMLOCK i pracuje poprawnie z kart SIM dowolnego operatora, w tym równie z kartami przedpłatowymi (Prepaid). Karta nie moe by zablokowana i musi by znany jej numer PIN. 2.4 Pierwsza konfiguracja Moduł dostarczony fabrycznie posiada wyzerowane ustawienia konfiguracyjne i nie bdzie w stanie wysyła wiadomo ci SMS. Aby w pełni uruchomi urzdzenie, naley wprowadzi wła ciwy numer PIN, SMSC oraz numery telefonów, na które bd wysyłane wiadomo ci SMS. W tym celu naley: przyłczy moduł SMS-3 do komputera PC za pomoc kabla serwisowego, na komputerze PC uruchomi program Konsola SMS-3 (znajduje si on na załczonej płycie CD w podkatalogu: \SMS3\konsola_sms3.exe ), otworzy formularz Ustawienia ogólne, w polu SMSC wpisa numer Centrum Wiadomo ci wła ciwy dla danej sieci GSM (np ) lub posłuy si przyciskiem, który zrobi to za nas, w polu Numer 1 wprowadzi numer telefonu, na który bd wysyłane wiadomo ci SMS (np ), w polu PIN naley wpisa numer PIN wła ciwy dla karty SIM, zamkn okienko przyciskiem Wprowad. UWAGA! Wprowadzenie niewłaciwego kodu PIN spowoduje zablokowanie karty SIM po trzech próbach restartu urzdzenia. W przypadku zablokowania karty naley j wyj z modułu SMS-3 i odblokowa w aparacie telefonicznym, korzystajc z kodu PUK właciwego dla karty SIM. Nastpnie naley przesła wprowadzone dane konfiguracyjne do modułu SMS-3, wybierajc z menu Edycja opcj Wylij konfiguracj do modułu. Po pomy lnym przesłaniu konfiguracji naley: wyłczy zasilanie modułu, wsun kart SIM do podstawki dostpnej przez szczelin z tyłu obudowy, ponownie włczy zasilanie modułu. Kart SIM naley wsuwa stykami do dołu i cit krawdzi skierowan na zewntrz modułu, tak jak na rys. 11 (strona 12)

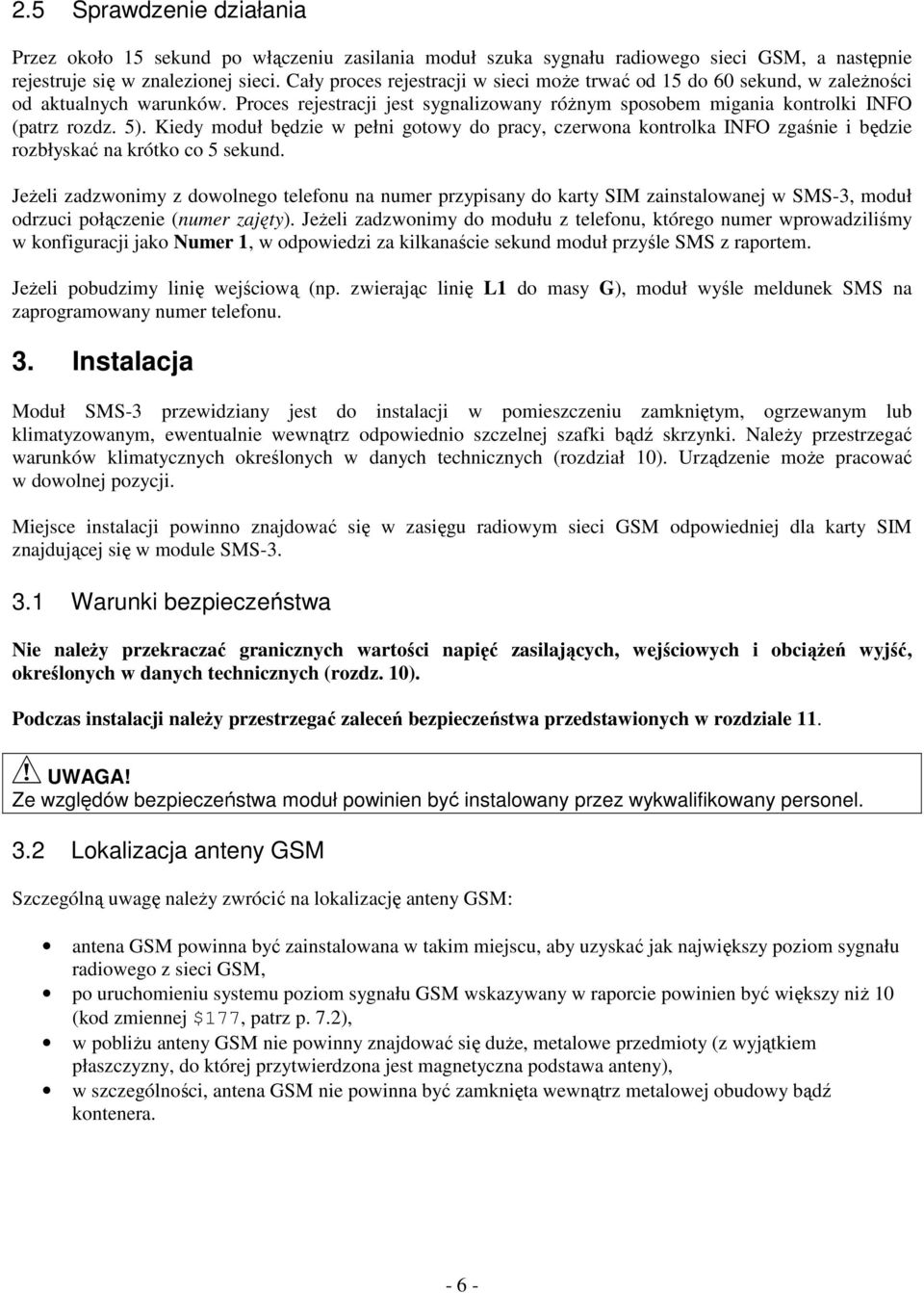

6 2.5 Sprawdzenie działania Przez około 15 sekund po włczeniu zasilania moduł szuka sygnału radiowego sieci GSM, a nastpnie rejestruje si w znalezionej sieci. Cały proces rejestracji w sieci moe trwa od 15 do 60 sekund, w zaleno ci od aktualnych warunków. Proces rejestracji jest sygnalizowany rónym sposobem migania kontrolki INFO (patrz rozdz. 5). Kiedy moduł bdzie w pełni gotowy do pracy, czerwona kontrolka INFO zga nie i bdzie rozbłyska na krótko co 5 sekund. Jeeli zadzwonimy z dowolnego telefonu na numer przypisany do karty SIM zainstalowanej w SMS-3, moduł odrzuci połczenie (numer zajty). Jeeli zadzwonimy do modułu z telefonu, którego numer wprowadzili my w konfiguracji jako Numer 1, w odpowiedzi za kilkana cie sekund moduł przy le SMS z raportem. Jeeli pobudzimy lini wej ciow (np. zwierajc lini L1 do masy G), moduł wy le meldunek SMS na zaprogramowany numer telefonu. 3. Instalacja Moduł SMS-3 przewidziany jest do instalacji w pomieszczeniu zamknitym, ogrzewanym lub klimatyzowanym, ewentualnie wewntrz odpowiednio szczelnej szafki bd skrzynki. Naley przestrzega warunków klimatycznych okre lonych w danych technicznych (rozdział 10). Urzdzenie moe pracowa w dowolnej pozycji. Miejsce instalacji powinno znajdowa si w zasigu radiowym sieci GSM odpowiedniej dla karty SIM znajdujcej si w module SMS Warunki bezpieczestwa Nie naley przekracza granicznych wartoci napi zasilajcych, wejciowych i obcie wyj, okrelonych w danych technicznych (rozdz. 10). Podczas instalacji naley przestrzega zalece bezpieczestwa przedstawionych w rozdziale 11. UWAGA! Ze wzgldów bezpieczestwa moduł powinien by instalowany przez wykwalifikowany personel. 3.2 Lokalizacja anteny GSM Szczególn uwag naley zwróci na lokalizacj anteny GSM: antena GSM powinna by zainstalowana w takim miejscu, aby uzyska jak najwikszy poziom sygnału radiowego z sieci GSM, po uruchomieniu systemu poziom sygnału GSM wskazywany w raporcie powinien by wikszy ni 10 (kod zmiennej $177, patrz p. 7.2), w pobliu anteny GSM nie powinny znajdowa si due, metalowe przedmioty (z wyjtkiem płaszczyzny, do której przytwierdzona jest magnetyczna podstawa anteny), w szczególno ci, antena GSM nie powinna by zamknita wewntrz metalowej obudowy bd kontenera

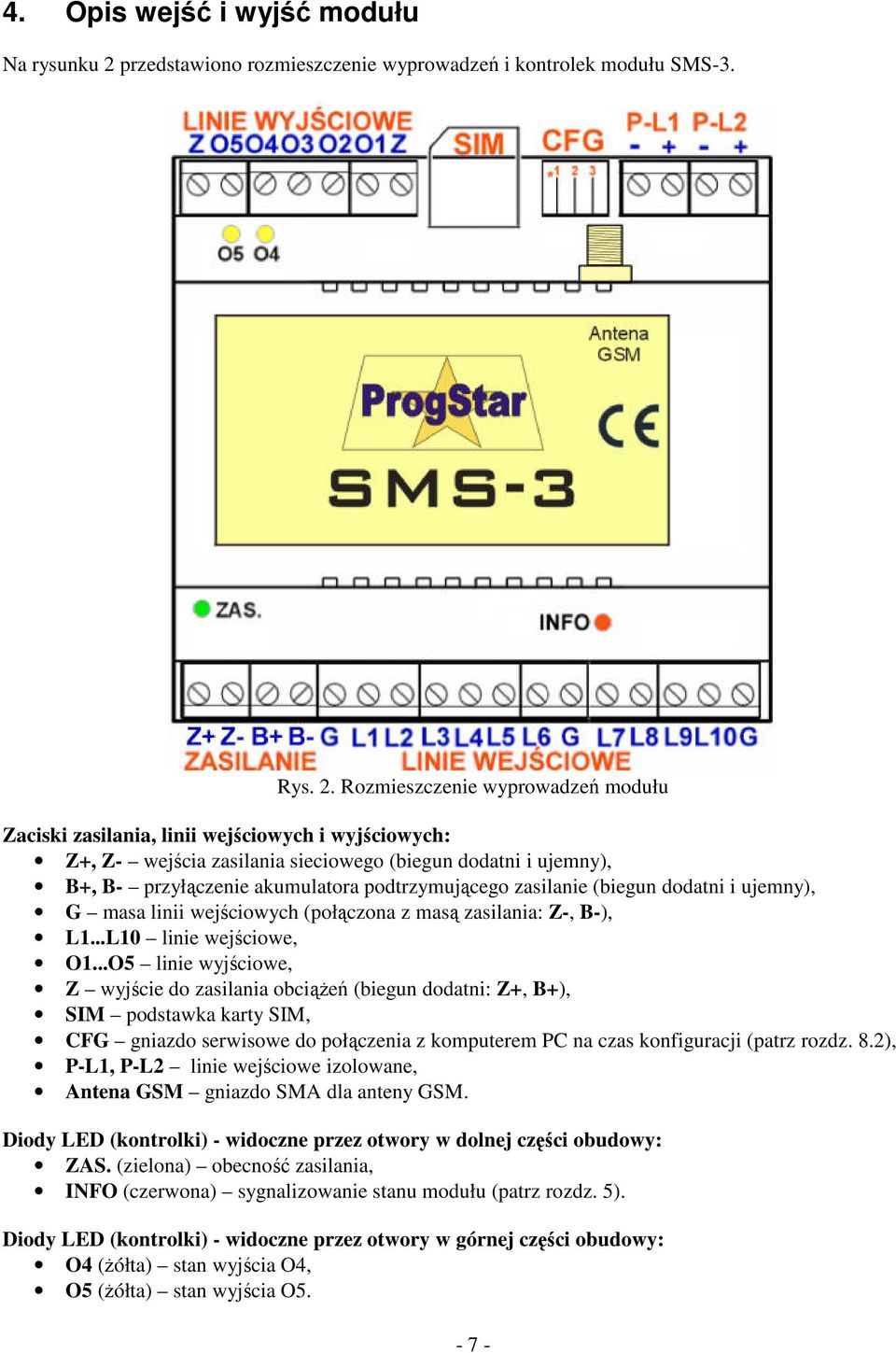

7 4. Opis wej i wyj modułu Na rysunku 2 przedstawiono rozmieszczenie wyprowadze i kontrolek modułu SMS-3. Rys. 2. Rozmieszczenie wyprowadze modułu Zaciski zasilania, linii wejciowych i wyjciowych: Z+, Z- wej cia zasilania sieciowego (biegun dodatni i ujemny), B+, B- przyłczenie akumulatora podtrzymujcego zasilanie (biegun dodatni i ujemny), G masa linii wej ciowych (połczona z mas zasilania: Z-, B-), L1...L10 linie wej ciowe, O1...O5 linie wyj ciowe, Z wyj cie do zasilania obcie (biegun dodatni: Z+, B+), SIM podstawka karty SIM, CFG gniazdo serwisowe do połczenia z komputerem PC na czas konfiguracji (patrz rozdz. 8.2), P-L1, P-L2 linie wej ciowe izolowane, Antena GSM gniazdo SMA dla anteny GSM. Diody LED (kontrolki) - widoczne przez otwory w dolnej czci obudowy: ZAS. (zielona) obecno zasilania, INFO (czerwona) sygnalizowanie stanu modułu (patrz rozdz. 5). Diody LED (kontrolki) - widoczne przez otwory w górnej czci obudowy: O4 (ółta) stan wyj cia O4, O5 (ółta) stan wyj cia O

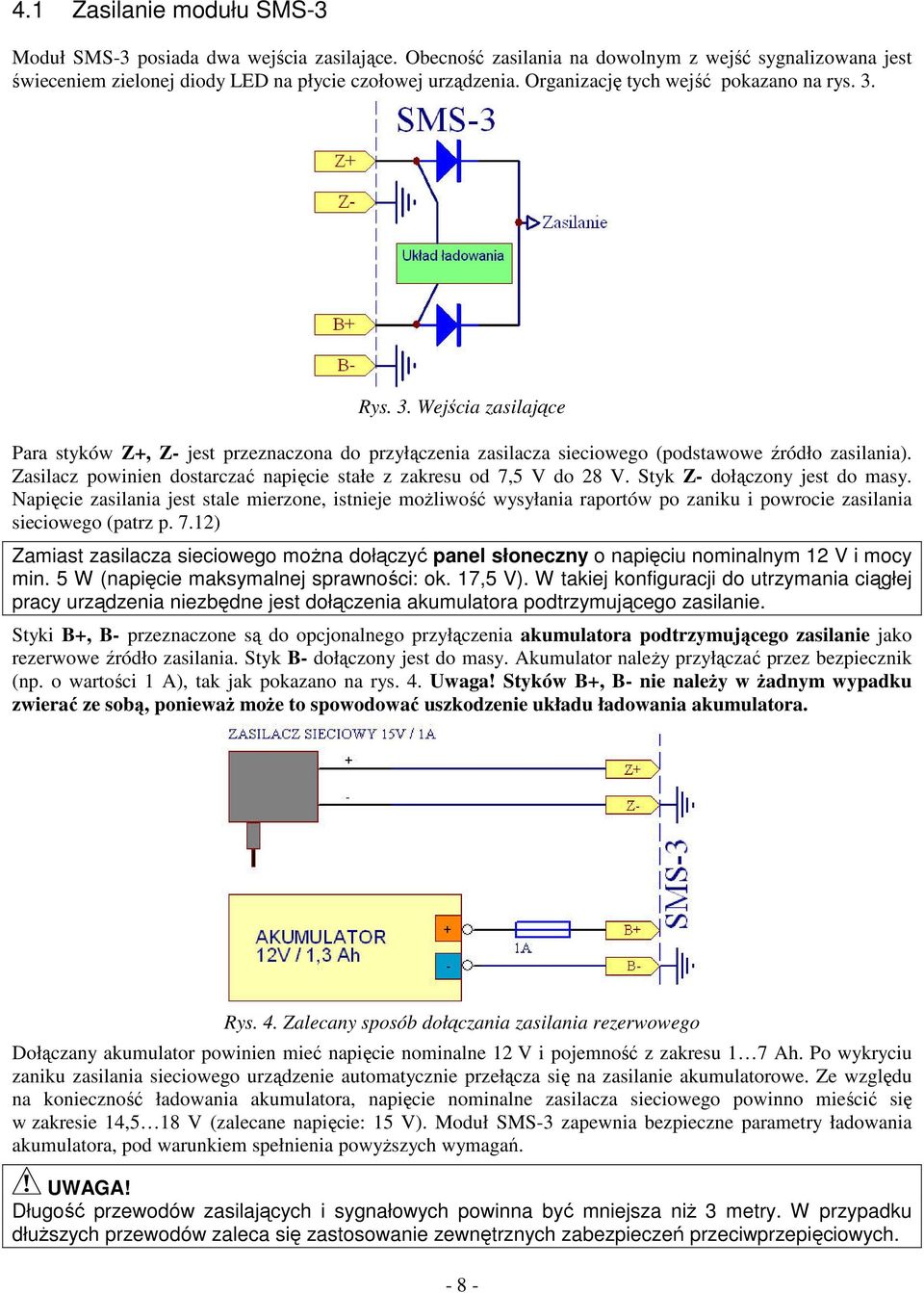

8 4.1 Zasilanie modułu SMS-3 Moduł SMS-3 posiada dwa wej cia zasilajce. Obecno zasilania na dowolnym z wej sygnalizowana jest wieceniem zielonej diody LED na płycie czołowej urzdzenia. Organizacj tych wej pokazano na rys. 3. Rys. 3. Wejcia zasilajce Para styków Z+, Z- jest przeznaczona do przyłczenia zasilacza sieciowego (podstawowe ródło zasilania). Zasilacz powinien dostarcza napicie stałe z zakresu od 7,5 V do 28 V. Styk Z- dołczony jest do masy. Napicie zasilania jest stale mierzone, istnieje moliwo wysyłania raportów po zaniku i powrocie zasilania sieciowego (patrz p. 7.12) Zamiast zasilacza sieciowego mona dołczy panel słoneczny o napiciu nominalnym 12 V i mocy min. 5 W (napicie maksymalnej sprawnoci: ok. 17,5 V). W takiej konfiguracji do utrzymania cigłej pracy urzdzenia niezbdne jest dołczenia akumulatora podtrzymujcego zasilanie. Styki B+, B- przeznaczone s do opcjonalnego przyłczenia akumulatora podtrzymujcego zasilanie jako rezerwowe ródło zasilania. Styk B- dołczony jest do masy. Akumulator naley przyłcza przez bezpiecznik (np. o warto ci 1 A), tak jak pokazano na rys. 4. Uwaga! Styków B+, B- nie naley w adnym wypadku zwiera ze sob, poniewa moe to spowodowa uszkodzenie układu ładowania akumulatora. Rys. 4. Zalecany sposób dołczania zasilania rezerwowego Dołczany akumulator powinien mie napicie nominalne 12 V i pojemno z zakresu 1 7 Ah. Po wykryciu zaniku zasilania sieciowego urzdzenie automatycznie przełcza si na zasilanie akumulatorowe. Ze wzgldu na konieczno ładowania akumulatora, napicie nominalne zasilacza sieciowego powinno mie ci si w zakresie 14,5 18 V (zalecane napicie: 15 V). Moduł SMS-3 zapewnia bezpieczne parametry ładowania akumulatora, pod warunkiem spełnienia powyszych wymaga. UWAGA! Długo przewodów zasilajcych i sygnałowych powinna by mniejsza ni 3 metry. W przypadku dłuszych przewodów zaleca si zastosowanie zewntrznych zabezpiecze przeciwprzepiciowych

9 4.2 Wejcia L1...L10 Linie wej ciowe L1...L10 (zwane take liniami meldunkowymi) spełniaj nastpujce zadania: monitorowanie stanu NO / NC (włczony / wyłczony), pomiar temperatury (linia L9 czujnik T1, linia L10 czujnik T2), funkcje specjalne (np. rozbrajanie alarmu linia L1). Reagujc na pobudzenie, czyli zmian stanu linii (np. zwarcie do masy), moduł SMS-3 moe wysła wiadomo SMS z odpowiednim meldunkiem, którego tre została zapisana w jego konfiguracji. Rys. 5. Obwód wejciowy linii L1 L10 Napicie doprowadzone do linii wej ciowej powinno by dodatnie i nie przekracza warto ci 5,6 V. UWAGA! Wejcia modułu SMS-3 przewidziane s do pomiarów kategorii I, tzn. pomiarów wykonywanych w obwodach nie połczonych bezporednio z sieci elektroenergetyczn. Nie naley stosowa modułu SMS-3 w pomiarach kategorii pomiarowej II, III, IV. 4.3 Pobudzenia linii Pobudzenie linii wej ciowej powoduje wysłanie SMS z zaprogramowanym tekstem. Linie mog by pobudzane na dwa sposoby: pobudzenie NO (Normal Open) nastpuje w momencie zwarcia linii wej ciowej do masy (rys. 6), pobudzenie NC (Normal Closed) nastpuje w momencie odłczenia linii wej ciowej od masy. Dla kadej linii mona indywidualnie włczy i wyłczy reakcje na pobudzenia NO/NC oraz okre li, na które numery telefonów ma by wysyłany SMS z meldunkiem o pobudzeniu linii. Rys. 6. Przykładowe przyłczenie styków do linii wejciowej - 9 -

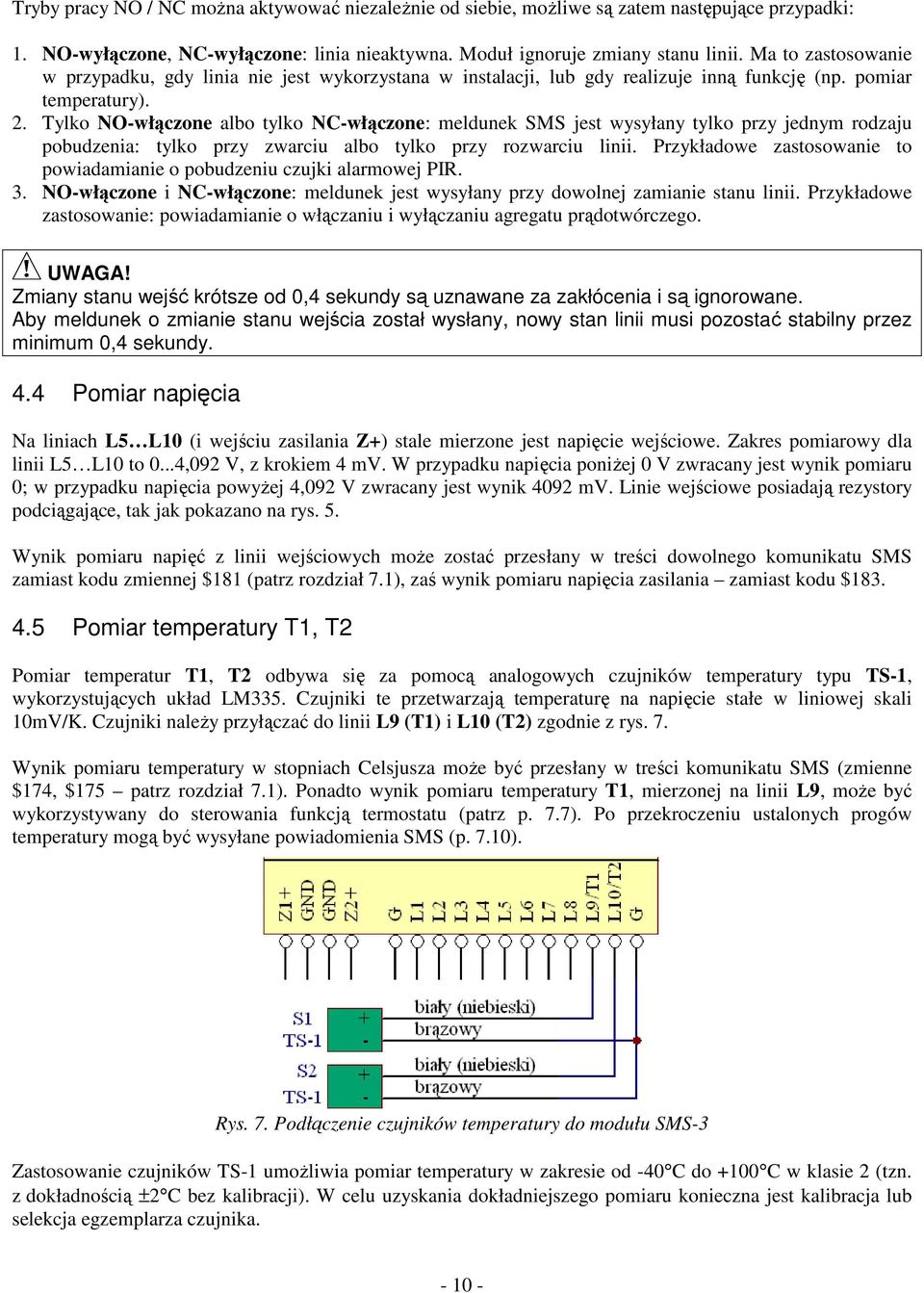

10 Tryby pracy NO / NC mona aktywowa niezalenie od siebie, moliwe s zatem nastpujce przypadki: 1. NO-wyłczone, NC-wyłczone: linia nieaktywna. Moduł ignoruje zmiany stanu linii. Ma to zastosowanie w przypadku, gdy linia nie jest wykorzystana w instalacji, lub gdy realizuje inn funkcj (np. pomiar temperatury). 2. Tylko NO-włczone albo tylko NC-włczone: meldunek SMS jest wysyłany tylko przy jednym rodzaju pobudzenia: tylko przy zwarciu albo tylko przy rozwarciu linii. Przykładowe zastosowanie to powiadamianie o pobudzeniu czujki alarmowej PIR. 3. NO-włczone i NC-włczone: meldunek jest wysyłany przy dowolnej zamianie stanu linii. Przykładowe zastosowanie: powiadamianie o włczaniu i wyłczaniu agregatu prdotwórczego. UWAGA! Zmiany stanu wej krótsze od 0,4 sekundy s uznawane za zakłócenia i s ignorowane. Aby meldunek o zmianie stanu wejcia został wysłany, nowy stan linii musi pozosta stabilny przez minimum 0,4 sekundy. 4.4 Pomiar napicia Na liniach L5 L10 (i wej ciu zasilania Z+) stale mierzone jest napicie wej ciowe. Zakres pomiarowy dla linii L5 L10 to 0...4,092 V, z krokiem 4 mv. W przypadku napicia poniej 0 V zwracany jest wynik pomiaru 0; w przypadku napicia powyej 4,092 V zwracany jest wynik 4092 mv. Linie wej ciowe posiadaj rezystory podcigajce, tak jak pokazano na rys. 5. Wynik pomiaru napi z linii wej ciowych moe zosta przesłany w tre ci dowolnego komunikatu SMS zamiast kodu zmiennej $181 (patrz rozdział 7.1), za wynik pomiaru napicia zasilania zamiast kodu $ Pomiar temperatury T1, T2 Pomiar temperatur T1, T2 odbywa si za pomoc analogowych czujników temperatury typu TS-1, wykorzystujcych układ LM335. Czujniki te przetwarzaj temperatur na napicie stałe w liniowej skali 10mV/K. Czujniki naley przyłcza do linii L9 (T1) i L10 (T2) zgodnie z rys. 7. Wynik pomiaru temperatury w stopniach Celsjusza moe by przesłany w tre ci komunikatu SMS (zmienne $174, $175 patrz rozdział 7.1). Ponadto wynik pomiaru temperatury T1, mierzonej na linii L9, moe by wykorzystywany do sterowania funkcj termostatu (patrz p. 7.7). Po przekroczeniu ustalonych progów temperatury mog by wysyłane powiadomienia SMS (p. 7.10). Rys. 7. Podłczenie czujników temperatury do modułu SMS-3 Zastosowanie czujników TS-1 umoliwia pomiar temperatury w zakresie od -40 C do +100 C w klasie 2 (tzn. z dokładno ci ±2 C bez kalibracji). W celu uzyskania dokładniejszego pomiaru konieczna jest kalibracja lub selekcja egzemplarza czujnika

11 4.6 Wyjcia O1...O5 Moduł SMS-3 posiada 5 linii wyj ciowych tranzystorowych typu otwarty kolektor, o obcialno ci do 0,5 A. W stanie załczonym wyj cie jest zwarte do zacisku masy GND. W stanie wyłczonym wyj cie jest odłczone od masy (rys. 8). Rys. 8. Obwód linii wyjciowej Stan linii O4, O5 sygnalizowany jest dodatkowo ółtymi diodami LED, które s widoczne przez otwory na górze obudowy. Linie wyj ciowe mog by włczane i wyłczane za pomoc komunikatów SMS przysyłanych do modułu z uprawnionych numerów (zdalne sterowanie patrz p 7.4), albo za pomoc funkcji specjalnych, które zostały skonfigurowane w module: termostat O5 p. 7.7, sygnalizator alarmowy O1 p. 7.8, sterowanie impulsowe O2 p Moliwe jest równie wysyłanie raportów po zmianie stanu wyj (p. 7.13). Rys. 9. Przykład przyłczenia obcienia (cewki przekanika) do linii wyjciowej W przypadku obcie mniejszych od 0,1 A, biegun + zasilania obcienia mona podłcza do zacisku Z, dostpnego obok linii wyj ciowych, tak jak pokazano na rys. 9. W przypadku wikszych obcie biegun ten naley natomiast podłczy bezpo rednio do zacisku Z1+ wej cia zasilajcego modułu, lub do innego ródła zasilania prdu stałego o napiciu nie przekraczajcym +50 V. Dla sterowania obcie wikszych od 0,5 A naley zastosowa zewntrzny przekanik (patrz rys. 9). Jeeli w Ustawieniach ogólnych konfiguracji modułu aktywowano funkcj remanencji (patrz p. 7.11) dla linii wyj ciowych, to po wyłczeniu i ponownym włczeniu zasilania bdzie przywracany ich poprzedni stan. W przeciwnym wypadku po włczeniu zasilania urzdzenia oba przekaniki bd zawsze pocztkowo wyłczone. 4.7 Linie izolowane P-L1, P-L2 W pewnych instalacjach moe by konieczne galwaniczne odseparowanie linii wej ciowych od masy modułu SMS-3. Do tego celu w module SMS-3 znajduj si dwie linie izolowane (P-L1, P-L2), pobudzajce wej cia L1, L2 odpowiednio. Galwaniczn seperacj zrealizowano za pomoc optoizolatorów, tak jak na rys. 10. Linie izolowane s pobudzane napiciem od 4 do 32 V prdu stałego. Przy podłczaniu linii izolowanych naley zastosowa wła ciw polaryzacj biegunów (+/-) napicia sterujcego

12 Rys. 10. Obwody linii izolowanych 4.8 Antena GSM Do gniazda antenowego GSM naley przyłczy standardow anten GSM 900/1800 MHz z przewodem zakoczonym wtykiem mskim typu SMA. Podczas instalacji anteny naley uwzgl. wskazówki z rozdz Gniazdo karty SIM Moduł SMS-3 obsługuje karty SIM zgodne ze standardem GSM (Faza 1 i 2+), zasilane napiciem 1,8 V lub 3,0 V. Podstawka na kart SIM jest dostpna przez szczelin w tylnej cz ci obudowy. Kart SIM naley wsuwa stykami do dołu i cit krawdzi skierowan na zewntrz modułu, tak jak pokazano na rysunku 11. Rys. 11. Instalowanie karty SIM W razie potrzeby do wsuwania karty SIM mona uy penset. Kart SIM mona wkłada i wyjmowa tylko przy wyłczonym zasilaniu modułu. Przed włoeniem karty naley upewni si, czy moduł ma zapisany właciwy numer PIN w konfiguracji (rozdz. 8.3). W przeciwnym wypadku karta moe zosta zablokowana. UWAGA! Wprowadzenie niewłaciwego kodu PIN spowoduje zablokowanie karty SIM po 3 próbach restartu. W przypadku zablokowania karty naley j wyj z modułu SMS-4 i odblokowa w aparacie telefonicznym, korzystajc z kodu PUK. Do poprawnej pracy modułu wymagane jest, aby uytkownik posiadał kart SIM z uruchomionymi usługami SMS i CLIP. Moduł nie posiada blokady SIMLOCK i pracuje poprawnie z kart SIM dowolnego operatora, w tym równie z kartami przedpłatowymi (Prepaid). Karta nie moe by zablokowana i musi by znany jej numer PIN. Jeeli w module zainstarowano kart Prepaid, to naley zapewni odpowiedni ilo rodków na jej koncie, tak aby moliwe było wysyłanie wiadomo ci SMS

13 5. Sygnalizowanie działania Stan modułu sygnalizowany jest czterema kontrolkami LED, widocznymi przez otwory na górze obudowy: ZAS. (zielona) wieci, sygnalizujc obecno zasilania modułu, INFO (czerwona) sygnalizuje rónym sposobem migania stan modułu: Sposób wiecenia INFO Ilustracja Sygnalizowany stan wieci cigle *************** Brak rejestracji w sieci GSM Przygasa na krótko *_****_****_*** Szukanie sieci GSM Rozbłyska na krótko co 5 s _* * * Stan czuwania gotowo do pracy Szybkie miganie przez 1 s _*_*_*_*_*_*_*_ Wysłanie wiadomo ci SMS Szybkie miganie przez 0,5 s _*_*_*_* Odebranie wiadomo ci SMS kontrolka O4 (ółta) wieci, je li włczone jest wyj cie O4, kontrolka O5 (ółta) wieci, je li włczone jest wyj cie O5. 6. Konfiguracja Konfiguracja modułu SMS-3 moliwa jest tylko przez złcze konfiguracyjne CFG, dostpne przez tyln szczelin obudowy. Złcze to naley połczy z portem RS-232 komputera PC, na którym uruchomiono program Konsola SMS-3 (patrz rozdz. 8). Konfiguracja modułu obejmuje nastpujce parametry: numer PIN karty SIM, numer SMSC Centrum wiadomo ci, numery powiadamianych telefonów (NUM1 NUM3), konfiguracja linii wej ciowych (L1...L10), tre ci wiadomo ci SMS (dla linii L1...L10 i dla raportu), uprawnienia numerów telefonów do sterowania i odbierania raportów, okres wysyłania raportów okresowych, konfiguracja funkcji specjalnych modułu. 7. Opis funkcji modułu 7.1 Wysyłanie wiadomoci SMS Wiadomo ci SMS wysyłane s w momencie pobudzenia linii (rozdz. 4.3), lub jako raporty okresowe (rozdz. 7.2), lub jako raporty na danie (rozdz. 7.3). W pamici modułu mona zdefiniowa 11 tekstów wiadomo ci SMS, kady o długo ci do 40 znaków. Poszczególne teksty SMS s przypisane do linii wej ciowych (L1...L10) oraz do raportu okresowego. W tekstach SMS nie naley stosowa polskich znaków. W wiadomo ciach SMS mona stosowa tzw. kody zmiennych, oznaczane znakiem dolara i trzycyfrow liczb (np. $170). W momencie wysyłania SMS kody te s zastpowane odpowiednim napisem, np. warto ci zmierzonej temperatury lub stanem wej. Dostpne kody zmiennych opisano w tabeli Raport okresowy Jeeli ta funkcja jest włczona, co ustalony czas ( minut) moduł samoczynnie wysyła wiadomo ci SMS z tekstem raportu okresowego na uprawnione numery telefonów (patrz rozdz. 8.6)

14 Tabela 1. Kody zmiennych w tekstach SMS Kod Warto wstawiana w miejsce kodu zmiennej $170 dwucyfrowy numer pobudzonej linii (01 10) $171 aktualny stan pobudzonej linii (ON linia zwarta do masy, OFF linia rozwarta) $172 czas w minutach od ostatniej zmiany stanu pobudzonej linii ( minut) $173 aktualny stan pobudzonej linii (OFF linia zwarta do masy, ON linia rozwarta; negacja $171) $174 temperatura T1 (czujnika na linii L9) w stopniach Celsjusza ( C) $175 temperatura T2 (czujnika na linii L10) w stopniach Celsjusza ( C) $177 poziom odbieranego sygnału radiowego sieci GSM (w skali ) $178 stan wszystkich linii wej ciowych L1...L10 w postaci xxxxx-xxxxx (0 linia rozwarta, 1 linia zwarta do masy) $179 stan wszystkich linii wej ciowych L1...L10 w postaci xxxxx-xxxxx (H linia rozwarta, L linia zwarta do masy) $180 stan wszystkich linii wyj ciowych w postaci xxx-xx (kolejno: O1,O2,O3 O4,O5) (0 linia wyłczona, stan wysoki na wyj ciu; 1 linia włczona, stan niski na wyj ciu) $181 napicia [mv] zmierzone na liniach wej ciowych L5...L10 ( mV) $182 nazwa lokalizacji, odczytana z sieci GSM (rozdz. 7.5) $183 napicie zasilania Z+ modułu w postaci: xx.x [V] $184 aktualny stan licznika wysłanych wiadomo ci SMS ( , patrz p. 7.6) $185 aktualny stan zasilania sieciowego: ON zasilanie z sieci, OFF zasilanie z akumulatora PRZYKŁAD Zaprogramowany tekst raportu: LOC$182linie$178cnt$184LEV$177T1$174T2$175Ain$181 Tre wysłanego raportu SMS: LOC=Warszawa linie= cnt=000 LEV=21 T1=23'C T2=127'C Ain=4092, 4092, 2856, 4092, 2968, Moduł znajduje si w Warszawie, wszystkie linie wejciowe rozwarte, liczba wysłanych do tej pory SMS: 0, poziom odbieranego sygnału sieci GSM: 21, Temperatura czujnika T1: 23 C, czujnik T2 nie podłczony, dalej napicia zmierzone na liniach wejciowych L5...L10 w miliwoltach. PRZYKŁAD Tekst zaprogramowany dla linii wej ciowych: Linia$170stan$171po czasie$172 Tre SMS, wysłanych wskutek pobudzenia linii: Linia=07 stan=wl po czasie=00007m -Linia L7 została zwarta, wczeniej była rozwarta przez 7 minut. Linia=08 stan=wyl po czasie=00015m -Linia L8 została rozwarta, wczeniej była zwarta przez 15 minut. 7.3 Raport na danie (CLIP) W momencie, kiedy do modułu SMS-3 przychodzi połczenie telefoniczne (głosowe), moduł odrzuca połczenie, sygnalizujc zajto linii telefonicznej. Telefon inicjujcy połczenie otrzymuje z sieci komunikat połczenie odrzucone i w zwizku z tym nie bd naliczane opłaty taryfikacyjne. Jeeli numer telefonu inicjujcego połczenie ma przydzielone uprawnienia CLIP (rozdz. 8.6), to moduł wysyła do niego w odpowiedzi wiadomo SMS z raportem. Uwaga! Raport nie bdzie wysłany, je li aktywowano funkcj impulsowego sterowania O2 (patrz p. 7.14)

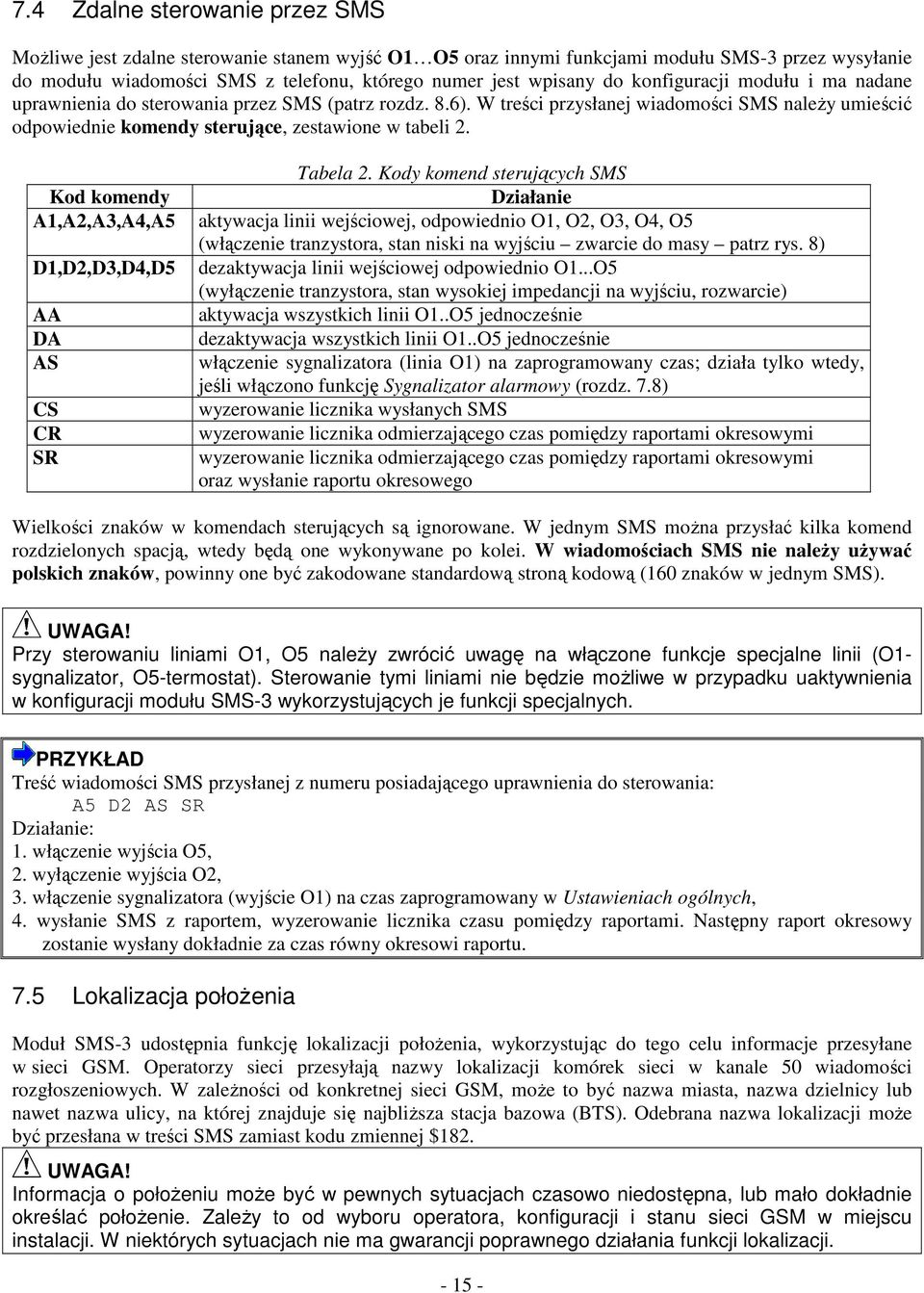

15 7.4 Zdalne sterowanie przez SMS Moliwe jest zdalne sterowanie stanem wyj O1 O5 oraz innymi funkcjami modułu SMS-3 przez wysyłanie do modułu wiadomo ci SMS z telefonu, którego numer jest wpisany do konfiguracji modułu i ma nadane uprawnienia do sterowania przez SMS (patrz rozdz. 8.6). W tre ci przysłanej wiadomo ci SMS naley umie ci odpowiednie komendy sterujce, zestawione w tabeli 2. Kod komendy A1,A2,A3,A4,A5 D1,D2,D3,D4,D5 AA DA AS CS CR SR Tabela 2. Kody komend sterujcych SMS Działanie aktywacja linii wej ciowej, odpowiednio O1, O2, O3, O4, O5 (włczenie tranzystora, stan niski na wyj ciu zwarcie do masy patrz rys. 8) dezaktywacja linii wej ciowej odpowiednio O1...O5 (wyłczenie tranzystora, stan wysokiej impedancji na wyj ciu, rozwarcie) aktywacja wszystkich linii O1..O5 jednocze nie dezaktywacja wszystkich linii O1..O5 jednocze nie włczenie sygnalizatora (linia O1) na zaprogramowany czas; działa tylko wtedy, je li włczono funkcj Sygnalizator alarmowy (rozdz. 7.8) wyzerowanie licznika wysłanych SMS wyzerowanie licznika odmierzajcego czas pomidzy raportami okresowymi wyzerowanie licznika odmierzajcego czas pomidzy raportami okresowymi oraz wysłanie raportu okresowego Wielko ci znaków w komendach sterujcych s ignorowane. W jednym SMS mona przysła kilka komend rozdzielonych spacj, wtedy bd one wykonywane po kolei. W wiadomociach SMS nie naley uywa polskich znaków, powinny one by zakodowane standardow stron kodow (160 znaków w jednym SMS). UWAGA! Przy sterowaniu liniami O1, O5 naley zwróci uwag na włczone funkcje specjalne linii (O1- sygnalizator, O5-termostat). Sterowanie tymi liniami nie bdzie moliwe w przypadku uaktywnienia w konfiguracji modułu SMS-3 wykorzystujcych je funkcji specjalnych. PRZYKŁAD Tre wiadomo ci SMS przysłanej z numeru posiadajcego uprawnienia do sterowania: A5 D2 AS SR Działanie: 1. włczenie wyj cia O5, 2. wyłczenie wyj cia O2, 3. włczenie sygnalizatora (wyj cie O1) na czas zaprogramowany w Ustawieniach ogólnych, 4. wysłanie SMS z raportem, wyzerowanie licznika czasu pomidzy raportami. Nastpny raport okresowy zostanie wysłany dokładnie za czas równy okresowi raportu. 7.5 Lokalizacja połoenia Moduł SMS-3 udostpnia funkcj lokalizacji połoenia, wykorzystujc do tego celu informacje przesyłane w sieci GSM. Operatorzy sieci przesyłaj nazwy lokalizacji komórek sieci w kanale 50 wiadomo ci rozgłoszeniowych. W zaleno ci od konkretnej sieci GSM, moe to by nazwa miasta, nazwa dzielnicy lub nawet nazwa ulicy, na której znajduje si najblisza stacja bazowa (BTS). Odebrana nazwa lokalizacji moe by przesłana w tre ci SMS zamiast kodu zmiennej $182. UWAGA! Informacja o połoeniu moe by w pewnych sytuacjach czasowo niedostpna, lub mało dokładnie okrela połoenie. Zaley to od wyboru operatora, konfiguracji i stanu sieci GSM w miejscu instalacji. W niektórych sytuacjach nie ma gwarancji poprawnego działania funkcji lokalizacji

16 7.6 Licznik wysyłanych wiadomoci SMS W module SMS-3 znajduje si licznik wysłanych wiadomo ci SMS. Jest on zwikszany po kadym wysłaniu wiadomo ci i kasowany po kadym wysłaniu raportu. Stan licznika moe by wysłany w SMS z uyciem kodu zmiennej $184. Jeeli uaktywniono opcj ograniczenia liczby wysłanych SMS i licznik osignie ustalon warto, moduł wstrzyma wysyłanie meldunków, a do momentu wysyłania raportu okresowego lub raportu na danie. Je li np. ustalono Ograniczenie SMS na 20, a raport okresowy wysyłany jest co 24 godziny, wtedy maksymalna liczba wysyłanych SMS w cigu doby wynosi 20. Funkcja ta ma za zadanie zabezpieczy przed generowaniem nadmiernych kosztów uytkowania systemu w przypadku zaistnienia nieprzewidzianych sytuacji (np. nadmierny ruch w strefie niepotrzebnie zazbrojonego alarmu albo awaria czujki ruchu). 7.7 Termostat T1/O5 Funkcja termostatu ma za zadanie stabilizacj temperatury otoczenia modułu SMS-3 i uniemoliwienie nadmiernego wychłodzenia. Zapobiega to zjawisku kondensacji pary wodnej wewntrz obudowy przy niskich temperaturach otoczenia i wysokich wilgotno ciach powietrza. Opcj termostatu włcza si i konfiguruje w Ustawieniach ogólnych modułu (patrz rozdz. 8.3). Na linii L9 mierzone jest napicie z czujnika temperatury TS-1, które jest nastpnie przeliczane na temperatur T1 (patrz rozdz. 4.5). Jeeli temperatura spadnie poniej ustalonego progu TL, włczane jest wyj cie O5, które uruchamia grzejnik. Od tego momentu temperatura otoczenia wzrasta. Kiedy temperatura wzro nie ponad ustalony próg TH, wyj cie O5 oraz grzejnik s wyłczane. 7.8 Sygnalizator alarmowy O1 Linia wyj ciowa O1 moe sterowa sygnalizatorem alarmowym (np. syren), je li opcja ta jest włczona w Ustawieniach ogólnych. Sygnalizator jest uruchamiany w momencie pobudzenia jednej z zaprogramowanych linii L1...L10, jednocze nie z wysłaniem meldunku SMS o pobudzeniu linii. Sygnalizator pozostaje włczony przez czas ustalony w konfiguracji modułu, po czym jest samoczynnie wyłczany. 7.9 Linia rozbrajajca L1 Linia wej ciowa L1 moe pracowa jako tzw. linia rozbrajajca. Jeeli funkcja ta jest uaktywniona w Ustawieniach ogólnych, to zwarcie linii L1 do masy blokuje reakcje na pobudzenia pozostałych linii, zaprogramowanych jako NO/NC. Umoliwia to tymczasowe wyłczenie alarmu, np. za pomoc wyłcznika sterowanego kluczem. Jeeli linia L1 jest dodatkowo zaprogramowana jako NO/NC, to bdzie wysyłany równie meldunek SMS informujcy o rozbrojeniu / zazbrojeniu alarmu, tak jak przy zwykłym pobudzeniu linii L Powiadamianie o przekroczeniu temperatury T1 / T2 Funkcja powiadamiania o przekroczeniu progów temperatury jest włczana oddzielnie w Ustawieniach ogólnych modułu (patrz p. 8.3) dla czujnika T1 (dołczonego do linii L9) oraz T2 (dołczonego do linii L10). Kady z tych czujników ma przypisany własny zestaw progów: próg dolny (TL) oraz górny (TH). Jeeli temperatura czujnika T1 spadnie poniej progu TL i w ustawieniach linii L9 jest włczone powiadamianie o stanie niskim (NO), to wysyłana jest wiadomo SMS z tekstem zdefiniowanym dla linii L9 i na numery telefonów zaznaczone w ustawieniach tej linii. Je li temperatura T1 wzro nie powyej progu TH

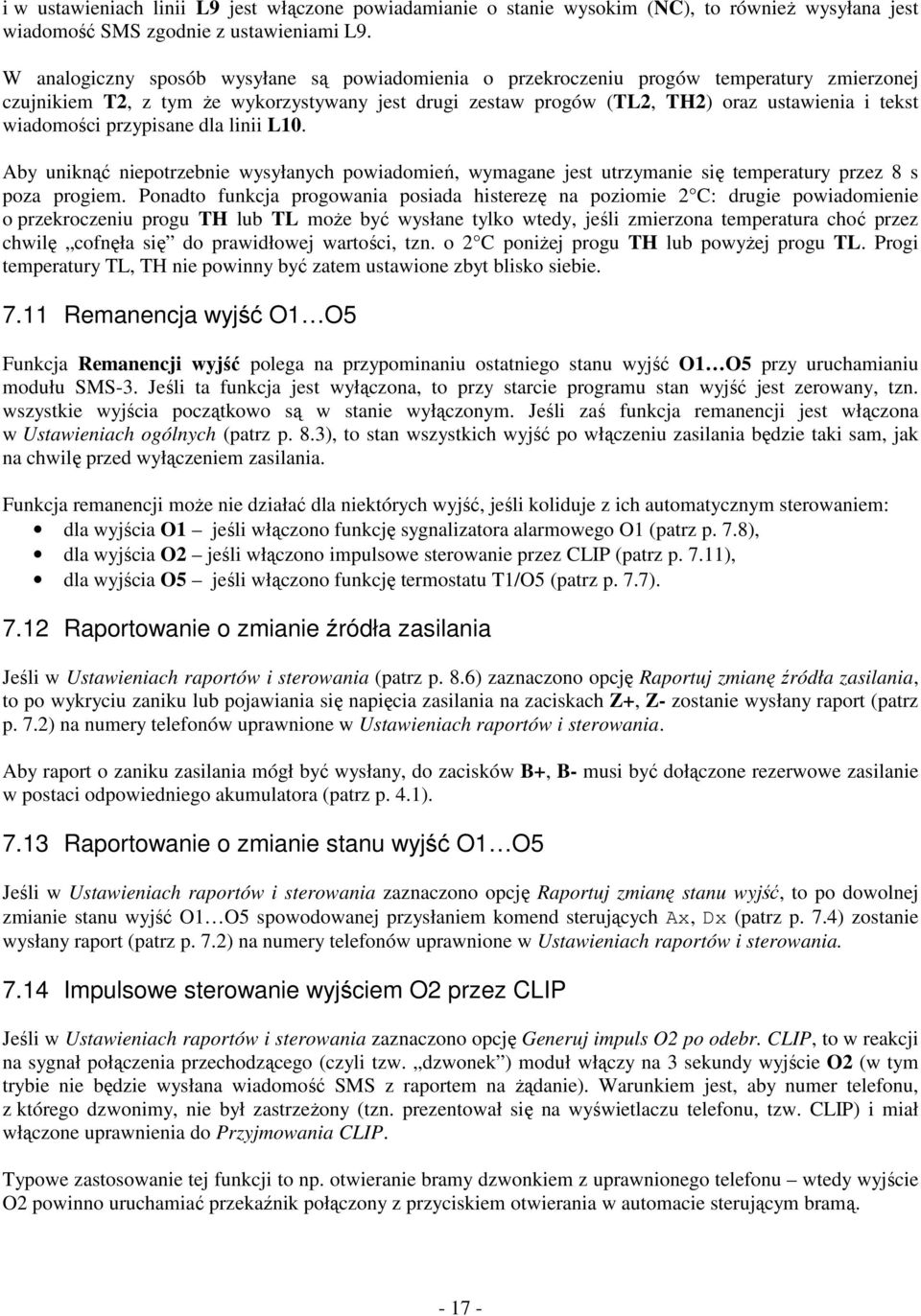

17 i w ustawieniach linii L9 jest włczone powiadamianie o stanie wysokim (NC), to równie wysyłana jest wiadomo SMS zgodnie z ustawieniami L9. W analogiczny sposób wysyłane s powiadomienia o przekroczeniu progów temperatury zmierzonej czujnikiem T2, z tym e wykorzystywany jest drugi zestaw progów (TL2, TH2) oraz ustawienia i tekst wiadomo ci przypisane dla linii L10. Aby unikn niepotrzebnie wysyłanych powiadomie, wymagane jest utrzymanie si temperatury przez 8 s poza progiem. Ponadto funkcja progowania posiada histerez na poziomie 2 C: drugie powiadomienie o przekroczeniu progu TH lub TL moe by wysłane tylko wtedy, je li zmierzona temperatura cho przez chwil cofnła si do prawidłowej warto ci, tzn. o 2 C poniej progu TH lub powyej progu TL. Progi temperatury TL, TH nie powinny by zatem ustawione zbyt blisko siebie Remanencja wyj O1 O5 Funkcja Remanencji wyj polega na przypominaniu ostatniego stanu wyj O1 O5 przy uruchamianiu modułu SMS-3. Je li ta funkcja jest wyłczona, to przy starcie programu stan wyj jest zerowany, tzn. wszystkie wyj cia pocztkowo s w stanie wyłczonym. Je li za funkcja remanencji jest włczona w Ustawieniach ogólnych (patrz p. 8.3), to stan wszystkich wyj po włczeniu zasilania bdzie taki sam, jak na chwil przed wyłczeniem zasilania. Funkcja remanencji moe nie działa dla niektórych wyj, je li koliduje z ich automatycznym sterowaniem: dla wyj cia O1 je li włczono funkcj sygnalizatora alarmowego O1 (patrz p. 7.8), dla wyj cia O2 je li włczono impulsowe sterowanie przez CLIP (patrz p. 7.11), dla wyj cia O5 je li włczono funkcj termostatu T1/O5 (patrz p. 7.7) Raportowanie o zmianie ródła zasilania Je li w Ustawieniach raportów i sterowania (patrz p. 8.6) zaznaczono opcj Raportuj zmian ródła zasilania, to po wykryciu zaniku lub pojawiania si napicia zasilania na zaciskach Z+, Z- zostanie wysłany raport (patrz p. 7.2) na numery telefonów uprawnione w Ustawieniach raportów i sterowania. Aby raport o zaniku zasilania mógł by wysłany, do zacisków B+, B- musi by dołczone rezerwowe zasilanie w postaci odpowiedniego akumulatora (patrz p. 4.1) Raportowanie o zmianie stanu wyj O1 O5 Je li w Ustawieniach raportów i sterowania zaznaczono opcj Raportuj zmian stanu wyj, to po dowolnej zmianie stanu wyj O1 O5 spowodowanej przysłaniem komend sterujcych Ax, Dx (patrz p. 7.4) zostanie wysłany raport (patrz p. 7.2) na numery telefonów uprawnione w Ustawieniach raportów i sterowania Impulsowe sterowanie wyjciem O2 przez CLIP Je li w Ustawieniach raportów i sterowania zaznaczono opcj Generuj impuls O2 po odebr. CLIP, to w reakcji na sygnał połczenia przechodzcego (czyli tzw. dzwonek ) moduł włczy na 3 sekundy wyj cie O2 (w tym trybie nie bdzie wysłana wiadomo SMS z raportem na danie). Warunkiem jest, aby numer telefonu, z którego dzwonimy, nie był zastrzeony (tzn. prezentował si na wy wietlaczu telefonu, tzw. CLIP) i miał włczone uprawnienia do Przyjmowania CLIP. Typowe zastosowanie tej funkcji to np. otwieranie bramy dzwonkiem z uprawnionego telefonu wtedy wyj cie O2 powinno uruchamia przekanik połczony z przyciskiem otwierania w automacie sterujcym bram

18 8. Program Konsola SMS-3 Moduł SMS-3 posiada du liczb moliwych zastosowa i konfiguracji. Aby umoliwi Uytkownikowi łatwe skonfigurowanie modułu dla własnych potrzeb, powstała aplikacja Konsola SMS-3 pracujca na komputerze PC w rodowisku Windows 7, XP lub w starszych wersjach systemu Windows. 8.1 Instalacja i uruchomienie programu Na załczonej płycie CD w katalogu: \SMS3\Setup_SMS3.exe dostarczona jest wersja instalacyjna programu konfigurujcego. Oprogramowanie mona równie pobra ze strony WWW produktu: Po uruchomieniu instalatora naley kierowa si wskazówkami wy wietlanymi w kolejnych oknach. Po zainstalowaniu program uruchamia si, klikajc na odpowiedniej ikonie w grupie SMS-3 utworzonej w Menu Start systemu Windows, lub na ikonie SMS-3 umieszczonej na pulpicie komputera. Po uruchomieniu program odczytuje zbiór domy lnych ustawie z pliku DEFAULT.SM3 i pokazuje si główne okno aplikacji (rys. 12). Rys. 12. Główne okno Konsoli SMS Przyłczanie modułu SMS-3 do komputera Moduł SMS-3, którego konfiguracj chcemy zmieni lub odczyta, naley podłczy do portu RS-232 komputera PC za pomoc kabla serwisowego. Jest to 3-yłowy kabel o połczeniach przedstawionych w tab. 3. Tabela 3. Schemat połcze kabla serwisowego Sygnał Numer pinu złcza RS-232 (9-pin) Numer pinu złcza CFG RxD 2 1 (oznaczony *) TxD 3 2 GND 5 3 Jeeli komputer nie posiada portu szeregowego COM, naley zastosowa odpowiedni Adapter USB-RS-232 do kabla serwisowego. Po zainstalowaniu adaptera w systemie pojawi si nowy port COM skojarzony z adapterem

19 Numer portu szeregowego, do którego jest podłczony moduł SMS-3, naley zaznaczy w menu programu Port COM. Naley przy tym upewni si, czy port nie jest aktualnie zajmowany przez inn aplikacj Windows (np. terminal, dostp do Internetu lub połczenie z telefonem komórkowym). Po włczeniu zasilania modułu SMS-3 naley odczeka około 15 sekund przed nawizaniem komunikacji, tak aby moduł zdył si w tym czasie zainicjalizowa. Połczenie mona sprawdzi, wybierajc z menu Informacje opcj Wersja modułu. Jeeli wszystko przebiega prawidłowo, w polu dialogowym na dole okna powinien pojawi si odpowiedni napis, np. SMS-3 V Ustawienia ogólne Wybierajc z menu Konfiguracja pozycj Ustawienia ogólne otwieramy nastpujcy formularz: Rys. 13. Okno Ustawie ogólnych Poszczególne pola formularza maj nastpujce przeznaczenie: SMSC numer Centrum Wiadomo ci, wła ciwy dla operatora GSM. Mona go wprowadzi automatycznie, klikajc na odpowiednim przycisku z nazw sieci komórkowej, Numer 1...Numer 3 numery telefonów, które bd powiadamiane, Ograniczenie SMS ustalenie limitu wysyłanych wiadomo ci SMS ( , patrz rozdz. 7.6), Raport okresowy konfiguracja raportu okresowego (okres minut, rozdz. 7.2), Termostat T1/O5 konfiguracja funkcji termostatu (rozdz. 7.7), Rozbrajanie L1 konfiguracja linii rozbrajajcej (rozdz. 7.9), Sygnalizator O1 konfiguracja sygnalizatora alarmowego (czas sekund, rozdz. 7.8), PIN numer PIN karty SIM. Numery telefonów naley wprowadza w postaci, w jakiej s prezentowane przez operatora przy połczeniu przychodzcym (CLIP), np lub Nie naley wpisywa prefiksu 0. Naley zwróci uwag na wpisanie wła ciwego numeru PIN. Jeeli karta SIM nie jest zabezpieczona numerem PIN, pole to naley zostawi puste

20 Kliknicie na przycisku OK spowoduje zapamitanie wprowadzonych zmian w pamici komputera i zamknicie formularza. UWAGA! Wprowadzenie niewłaciwego kodu PIN spowoduje zablokowanie karty SIM po 3 próbach restartu. W przypadku zablokowania karty naley j wyj z modułu SMS-3 i odblokowa w aparacie telefonicznym, korzystajc z kodu PUK. 8.4 Ustawienia linii Wybierajc z menu Konfiguracja pozycj Ustawienia linii otwieramy formularz pokazany na rys.14: Opcje TEL1...TEL3 okre laj, na które numery telefonów bd wysyłane powiadomienia SMS z danej linii, opcja NO włcza pobudzenie linii stanem niskim (zwarcie do masy), opcja NC włcza pobudzenie linii stanem wysokim (rozwarcie linii). Rys. 14. Okno Ustawie linii meldunkowych 8.5 Teksty SMS Wybierajc z menu Konfiguracja pozycj Teksty SMS otwieramy formularz pokazany na rys. 15: Rys. 15. Okno Tekstów powiadomie SMS W poszczególnych polach definiujemy teksty wiadomo ci SMS (do 40 znaków, bez polskich liter) przypisanych do linii wej ciowych i tekst raportu. W tekstach mona stosowa kody zmiennych, opisane w rozdz Kliknicie na przycisku Spis kodów powoduje pokazanie cigawki z zestawieniem wszystkich kodów zmiennych

21 8.6 Raporty i sterowanie Wybierajc z menu Konfiguracja pozycj Raporty i sterowanie otwieramy nastpujcy formularz: Rys. 16. Okno Ustawie raportów i sterowania 8.7 Wysłanie konfiguracji do modułu W formularzu tym moemy nada uprawnienia numerom telefonów 1...3, wprowadzonym w ustawieniach ogólnych. Zaznaczenie (V) odpowiedniej kontrolki zezwala poszczególnym numerom na dostp do funkcji: - wysyłanie raportu okresowego, - wysyłanie raportu na danie (CLIP), - zdalne sterowanie przez SMS. Zaznaczenie kontrolki DOWOLNY powoduje udostpnienie danej funkcji dla wszystkich numerów telefonów. UWAGA! Ze wzgldu na bezpieczestwo systemu, opcj DOWOLNY mona włcza tylko do celów testowych i uruchomieniowych! Po wprowadzeniu wszystkich niezbdnych ustawie do formularzy naley przesła konfiguracj z pamici komputera do podłczonego modułu SMS-3, wybierajc z menu Edycja pozycj Wylij konfiguracj do modułu. Spowoduje to zastpienie starej konfiguracji modułu now, aktualnie przysłan. Wszystkie ustawienia zapisywane bd w pamici nieulotnej EEPROM i bd pamitane po wyłczeniu zasilania. Konfiguracja przesyłana jest kilku blokach, przy czym kady blok jest weryfikowany po zapisie, aby unikn przekłama. W przypadku błdu weryfikacji, blok jest ponownie zapisywany. Po zapisaniu całej konfiguracji wykonywany jest restart modułu SMS-3. UWAGA! Podczas restartu modułu SMS-3 kasowane s wszystkie zegary, liczniki, oraz wyłczane s wszystkie linie wyjciowe (chyba, e aktywowano funkcj remanencji wyj O1 O5) 8.8 Odczyt konfiguracji z modułu Wybierajc z menu Edycja pozycj Odczytaj konfiguracj z modułu powodujemy, e program odczyta z podłczonego modułu SMS-3 jego biece ustawienia i wpisze je do odpowiednich formularzy aplikacji. 8.9 Zapis i odczyt konfiguracji z dysku Konfiguracje mona przechowywa na dysku komputera w plikach z rozszerzeniem.sm3, np. w celu archiwizacji czy zaprogramowania innego modułu podobnymi ustawieniami: menu Plik / Odczytaj konfiguracj z pliku powoduje odczytanie konfiguracji ze wskazanego pliku SM3 i wstawienie jej do formularzy aplikacji, menu Plik / Zapisz konfiguracj do pliku powoduje zapisanie konfiguracji z formularzy do wskazanego pliku SM3 na dysku komputera

22 9. Przykładowe zastosowanie W przedstawionym przykładzie moduł SMS-3 spełnia nastpujce funkcje: 1. Melduje o włczeniu i wyłczeniu urzdzenia, podajc przy tym jego czas pracy (linia L1). 2. Umoliwia zdalne sterowanie przekanikiem i lampk (wyj cia O1, O2). 3. Mierzy temperatur otoczenia (linia L9/T1). 4. Lokalizuje połoenie miejsca, w którym aktualnie si znajduje (na podst. informacji od operatora GSM). 5. Raz na 24 godziny wysyła raport okresowy z własnym statusem. 6. Meldunki wysyłane s na numery: , , Raporty okresowe wysyłane s na numery: , Numer moe otrzymywa raport na danie (CLIP). 9. Numer moe sterowa modułem przez SMS. Po kolei wykonujemy nastpujce czynno ci: wkładamy kart SIM do modułu SMS-3, przyłczamy anten GSM oraz zasilacz sieciowy Z1, do wej cia L1 i do masy przyłczamy styki przekanika P1, który załcza si i wyłcza si razem z monitorowanym urzdzeniem, do wej cia L9 i do masy przyłczamy kocówki czujnika temperatury TS-1, do wyj O1, O2 przyłczamy sterowany przekanik P2 i lampk L1. Połczenia elektryczne modułu przedstawiono na rysunku 17. Rys. 17. Przykładowe podłczenie modułu SMS-3 Łczymy moduł SMS-3 z komputerem PC, na którym uruchamiamy aplikacj Konsola SMS-3. W programie wybieramy wła ciwy numer portu (np. COM1) i w kolejnych formularzach wprowadzamy niezbdne ustawienia:

23 - w Ustawieniach ogólnych wpisujemy numer SMSC, numery telefonów, numer PIN, ustawienia raportu - w Ustawieniach linii okre lamy aktywne linie i numery telefonów, na które bd wysyłane meldunki

24 - w Tekstach SMS wprowadzamy tre ci meldunków i raportu, stosujc odpowiednie kody zmiennych: - w formularzu Raporty i sterowanie okre lamy, które funkcje bd dostpne dla poszczególnych numerów telefonów - na koniec wysyłamy konfiguracj do modułu SMS-3. Po pomy lnym przesłaniu konfiguracji i po wykonaniu restartu moduł zaczyna szuka sieci GSM. Po zarejestrowaniu si w sieci (typowo po 15 sekundach), urzdzenie jest w pełni gotowe do pracy. Działanie modułu mona sprawdzi według procedur opisanych w rozdz

25 10. Dane techniczne UWAGA! Tylko wartoci zawierajce tolerancje lub granice s danymi gwarantowanymi. Wartoci bez tolerancji słu jedynie do celów informacyjnych. Dane ogólne Wymiary (szeroko x wysoko x głboko ) Podziałka (TE) Ciar Monta 108 x 90 x 65 mm Szeroko 6 TE 180 g Szyna montaowa 35 mm (TH-35) zgodna z norm PN-EN 60715:2007 Klimatyczne warunki otoczenia (zimno wg PN-EN , ciepło wg PN-EN ) Robocza temperatura otoczenia od -25 do +65 C Instalacja pozioma / pionowa Obroszenie Zapobiega obroszeniu przez odpowiednie działania Temperatura składowania / transportu od -40 do +85 C Wilgotno wzgldna (PN-EN ) 5 do 95% (bez obroszenia) Robocze ci nienie powietrza 795 do 1080 hpa Mechaniczne warunki otoczenia Stopie zanieczyszczenia 2 Stopie ochrony (PN-EN 60529) IP 20 Przewracanie (PN-EN ) wysoko 50mm Swobodne spadanie, w opakowaniu (PN-EN ) 1m Kompatybilno elektromagnetyczna (EMC) - spełnione normy ETSI EN ETSI EN Electromagnetic compatibility and Radio spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 1: Common technical requirements Electromagnetic compatibility and Radio spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 7: Specific conditions for mobile and portable radio and ancillary equipment of digital cellular radio telecommunications systems (GSM and DCS) ETSI EN Global System for Mobile communications (GSM); Harmonized EN for mobile stations in the GSM 900 / 1800 bands covering essential req. of art. 3.2 of the R&TTE directive (1999/5/EC) PN-EN Kompatybilno elektromagnetyczna (EMC). Cz 6-1: Normy ogólne Odporno w rodowiskach mieszkalnych, handlowych i lekko uprzemysłowionych Narzdzia i przekroje doprowadze Przekrój przewodu 0,2 mm 2 do 1,5 mm 2 Szeroko rubokrta płaskiego 2,5 x 0,5 mm Moment dokrcania 0,4 Nm Zasilanie Napicie zasilania (znamionowe) 8 28 V prdu stałego Napicie zasilania sieciowego (je li dołczony jest akumulator) 14,5 18 V prdu stałego Pobór prdu zasilania (Z+) w stanie spoczynku 17,6 ma (przy 12V) 12,3 ma (przy 24V) Pobór prdu zasilania (B+) w stanie spoczynku 15 ma (przy 12V) Pobór prdu zasilania w stanie odbierania z sieci GSM 33 ma (przy 12V) Pobór prdu zasilania w stanie nadawania do sieci GSM do 250 ma (przy 12V) Napicie ładowania akumulatora 13,7 14 V Prd ładowania akumulatora max. 0,35 A

26 Wejcia meldunkowe Liczba 10 Kategoria pomiarowa (PN-EN ) I Seperacja galwaniczna Nie Zakres pomiarowy (L5...L10) 0 do 4,092 V Zakres graniczny (L1...L10) -0,5 do +5,6 V Rozdzielczo pomiaru (L5...L10) 4 mv (10-bitowy przetwornik A/C) Dokładno pomiaru napicia (L5...L10) 0,5 % Rezystancja wej ciowa (L1...L8) 100 kω (podciganie do +4,4V) Rezystancja wej ciowa (L9, L10) 1,5 kω (podciganie do +4,4V) Napicie progowe NO/NC 2,2 V Minimalny wykrywany czas pobudzenia linii 0,4 sekundy Wyjcia Liczba 5 Sposób sterowania wyj ciem Tranzystory ( otwarty kolektor ) Separacja galwaniczna nie Maksymalne obcienie linii wyj ciowej (O1...O5) 0,5 A Maksymalne napicie na linii wyj ciowej (O1...O5) 50 V Napicie nasycenia (stan włczony, obcienie 350 ma) < 1,6 V Prd upływu w stanie wyłczonym (przy napiciu 50 V) < 50 µa Linie wejciowe izolowane Liczba 2 Typ obwodów izolujcych Optoizolatory Separacja galwaniczna Tak Wytrzymało izolacji 500 V DC Zakres roboczy napicia włczenia 4 32 V DC Pobór prdu przez obwód wej ciowy 2,3 ma (przy 12V) Modem GSM Pasma czstotliwo ci GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 MHz Moc szczytowa nadajnika (pasma 850 i 900 MHz) 33 dbm (2W), Klasa 4 Moc szczytowa nadajnika (pasma 1800 i 1900 MHz) 30 dbm (1W), Klasa 1 Obsługiwany typ karty SIM SIM 1,8V / 3V Złcze antenowe SMA 50Ω (gniazdo eskie) Przegldy okresowe i konserwacja Zaleca si wykonywanie okresowych przegldów i kontroli kalibracji co 2 lata. W przypadku zabrudzenia, obudow urzdzenia naley czy ci mikk szmatk zwilon w ciepłej wodzie. 11. Informacje o bezpieczestwie Moduł SMS-3 jest zgodny z norm PN-EN :2004, Wymagania bezpieczestwa dotyczce elektrycznych przyrzdów pomiarowych, automatyki i urzdze laboratoryjnych. Cz 1: Wymagania ogólne. Wbudowane zabezpieczenia Zabezpieczenie przed odwrotn polaryzacj zasilania Zabezpieczenie przed przepiciami na wej ciu zasilania Zabezpieczenie przed przepiciami na liniach wej ciowych Zabezpieczenie przed przepiciami na stykach karty SIM TAK TAK TAK TAK

27 rodowisko pracy Przy wyborze miejsca pracy urzdzenia naley stosowa si do przepisów obowizujcych na danym obszarze. Niedozwolone jest uywanie modułu w miejscach gdzie jest to zabronione, moe powodowa zakłócenia radiowe lub inne zakłócenia. Urzdzenia elektroniczne Wikszo nowoczesnych urzdze elektronicznych jest dobrze zabezpieczona przed wpływem sygnałów o czstotliwo ci radiowej. Nie jest jednak wykluczone, e fale radiowe emitowane przez anten GSM modułu mog mie niekorzystny wpływ na niektóre urzdzenia. Instalowanie w pojazdach Przed instalacj urzdzenia w pojedzie naley upewni si, e jego pokładowe urzdzenia elektroniczne s w wystarczajcy sposób zabezpieczone przed wpływem fal elektromagnetycznych. Stymulatory serca Zalecane jest, aby odległo pomidzy anten modułu telemetrycznego a stymulatorem serca była wiksza ni 20 cm. Odległo ta jest zalecana przez producentów tych urzdze jako minimalna, zabezpieczajca przed zakłóceniami. Aparaty słuchowe W niektórych przypadkach pole wytwarzane przez anten GSM moe powodowa zakłócenia pracy aparatów słuchowych. W przypadku stwierdzenia wystpowania takich zakłóce naley zapozna si ze szczegółowymi zaleceniami producenta aparatu słuchowego. Aparatura medyczna Praca kadego urzdzenia radiowego, a wic równie modułu SMS-3, moe powodowa zakłócenia w funkcjonowaniu elektronicznej aparatury medycznej. W przypadku potrzeby instalacji modułu w pobliu takiej aparatury naley bezwzgldnie skontaktowa si z producentem aparatury w celu upewnienia si o fakcie odpowiedniego zabezpieczenia aparatury przed wpływem fal elektromagnetycznych. Obszary oznakowane Naley bezwzgldnie przestrzega zakazu montau modułów SMS-3 w obszarach oznakowanych zakazem uywania urzdze emitujcych fale radiowe (RF). Strefy zagroone wybuchem Zabronione jest instalowanie modułu SMS-3 w miejscach, w których warunki fizyko-chemiczne mog doprowadzi do wybuchu. Miejsca takie s zazwyczaj odpowiednio oznakowane. W przypadku braku oznakowania nie naley instalowa modułu w miejscach składowania paliw płynnych i gazowych, materiałów łatwopalnych, zabrudzonych pyłami metali lub pyłami ziaren ro lin zboowych. Uszkodzenie anteny Nie naley uywa modułu SMS-3 z uszkodzon anten GSM. W przypadku kontaktu uszkodzonej anteny ze skór, moe doj do poparzenia. Uszkodzona antena powinna by natychmiast wymieniona na inn anten, zgodn ze specyfikacj techniczn produktu

28 To urzdzenie jest oznaczone zgodnie z Dyrektyw Europejsk 2002/96/WE oraz polsk Ustaw o zuytym sprzcie elektrycznym i elektronicznym symbolem przekre lonego kontenera na odpady. Takie oznaczenie informuje, e ten sprzt, po okresie jego uytkowania nie moe by umieszczany łcznie z innymi odpadami pochodzcymi z gospodarstwa domowego. Uytkownik jest zobowizany do oddania go prowadzcym zbieranie zuytego sprztu elektrycznego i elektronicznego. Prowadzcy zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworz odpowiedni system umoliwiajcy oddanie tego sprztu. Wła ciwe postpowanie ze zuytym sprztem elektrycznym i elektronicznym przyczynia si do uniknicia szkodliwych dla ludzi i rodowiska naturalnego konsekwencji, wynikajcych z obecno ci składników niebezpiecznych oraz niewła ciwego składowania i przetwarzania takiego sprztu. 12. Notatki
