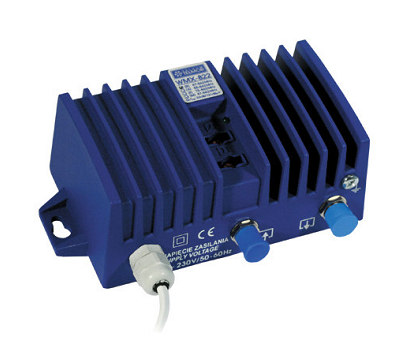

1 1 WMX-x17 WMX-x22 Szerokopasmowy wzmacniacz budynkowy Instrukcja Obsługi

2 1. Informacje ogólne Normy ochrony rodowiska Ogólne warunki uytkowania Charakterystyka produktu Cechy wzmacniacza Kanał dosyłowy Regulacja sygnału Kanał zwrotny Zasilanie Uwagi eksploatacyjne Dane techniczne Schematy blokowe Rozmieszczenie elementów wewntrz wzmacniacza WMX-x17 i WMX-x Wyposaenie wzmacniacza Moduły wymienne stosowane we wzmacniaczach serii WMX

3 1. Informacje ogólne Instrukcja zawiera informacje niezbdne do prawidłowego podłczenia uruchomienia i eksploatacji wzmacniaczy z rodziny WMX. W przypadku pyta dotyczcych naszych produktów prosimy o kontakt z Gdaskimi Zakładami Teleelektronicznymi TELKOM-TELMOR Sp. z o. o., lub z najbliszym przedstawicielem firmy. 1.1 Normy ochrony rodowiska Taki symbol na produkcie lub na jego opakowaniu oznacza, e produkt nie moe by traktowany jako odpad komunalny, lecz powinien by dostarczony do odpowiedniego punktu zbiórki sprztu elektrycznego i elektronicznego, w celu przerobu i odzysku odpadów. W krajach Unii Europejskiej i pozostałych krajach europejskich s odrbne systemy segregacji odpadów przeznaczone do utylizacji sprztu elektrycznego i elektronicznego. Przez takie pro ekologiczne zachowanie zapobiegaj Pastwo potencjalnym negatywnym wpływom na rodowisko naturalne oraz na zdrowie ludzi, jakie mogłyby wystpi w przypadku niewłaciwego procesu składowania tego produktu. Przez zagospodarowanie materiałów oszczdzamy równie surowce naturalne. Aby uzyska bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu, prosz skontaktowa si z urzdem miasta lub gminy, lokalnym zakładem. 1.2 Ogólne warunki uytkowania Przed przystpieniem do instalacji, regulacji i uytkowania urzdzenia naley zapozna si z instrukcj obsługi. Ułatwi to prawidłow konfiguracj wzmacniacza i zapobiegnie ewentualnym uszkodzeniom. Firma GZT TELKOM-TELMOR dokłada wszelkich stara, aby dostarczane do pastwa produkty były w pełni wartociowe. Jednak podczas transportu z przyczyn niezalenych od producenta urzdzenie moe ulec uszkodzeniu. W takim wypadku naley powiadomi producenta bd przedstawiciela handlowego i ustali sposób usunicia usterki. Wzmacniacze z serii WMX mog by przechowywane przez okres 18 miesicy od daty produkcji, bez pogorszenia parametrów. Standardowe warunki atmosferyczne dla przechowywania zgodne z norm IEC 68.1: temperatura o C, wilgotno 25 70%, cinienie hPa. 3

4 2. Charakterystyka produktu Wzmacniacze serii WMX zostały zaprojektowane z myl o operatorach TVK stawiajcych przede wszystkim na jako transmitowanego sygnału, prostot obsługi oraz koszt wykonywanej inwestycji. Moliwo zdalnego lub lokalnego zasilania wzmacniacza, daje pełna swobod lokalizacji wzmacniacza. Regulacj parametrów RF, w zalenoci od typu wzmacniacza WMX, wykonujemy za pomoc wbudowanych potencjometrów, lub wymiennych modułów JXP. Dziki temu do minimum została ograniczona rónorodno potrzebnych elementów regulacyjnych. 2.1 Cechy wzmacniacza Wysoki poziom wyjciowy: 117 dbuv lub 122 dbuv. Prosta konfiguracja. Zabezpieczenie przed przepiciami pochodzcymi z linii. Lokalne lub zdalne zasilania wzmacniacza od strony wejcia. Bardzo niski pobór mocy <4,5W. Solidna, odlewana metalowa obudowa. 2.2 Kanał dosyłowy WMX-x17 i WMX-x22 posiadaj pojedyncze wyjcie RF. Wzmacniacz kanału dosyłowego składa si z kocowego stopnia mocy wykonanego w technologii GaAs Push-pull Regulacja sygnału Wzmacniacze z serii WMX wyposaone s w wejciowy układ regulacji poziomu i nachylenia charakterystyki umoliwiajcy ustawienie wyjciowego poziomu RF. Regulacji dokonujemy za pomoc wymiennych modułów tłumika stałego JXP lub płynnie za pomoc potencjometrów. 2.3 Kanał zwrotny Wzmacniacze WMX-x17 i WMX-x22 posiadaj pasywny kanał zwrotny o tłumieniu 2 db. 2.4 Zasilanie Wzmacniacze z serii WMX-x17 i WMX-x22 s zasilane: lokalnie napiciem VAC / Hz lub, zdalnie napiciem VAC / Hz. 4

5 3. Uwagi eksploatacyjne W celu uzyskania stosownej wentylacji nie naley umieszcza innych przedmiotów w odległoci mniejszej ni 5cm od urzdzenia. Nie naley przykrywa urzdzenia. Nie zaleca si umieszczania w pobliu urzdzenia ródeł otwartego płomienia. Urzdzenie naley uytkowa w klimacie umiarkowanym (dla zapewnienia maksymalnego czasu pracy urzdze zaleca si eksploatacj w pomieszczeniach o temperaturze wewntrznej nieprzekraczajcej 50 C, w miejscach nienaraonych na działanie wilgoci i zapylenie oraz silnych pól elektromagnetycznych). Urzdzenie nie powinno by naraone na krople i bryzgi wody. Na urzdzeniu nie naley umieszcza przedmiotów napełnionych ciecz. 5

6 4. Dane techniczne 6

7 5. Schematy blokowe Rys.1 Schemat blokowy WMX-817 i WMX-822 Rys.1 Schemat blokowy WMX-917 i WMX-922 7

8 6. Rozmieszczenie elementów wewntrz wzmacniacza WMX-x17 i WMXx22 Korektor (Regulacja płynna lub wkładki JXP) Tłumik (Regulacja płynna lub wkładki JXP) 7. Wyposaenie wzmacniacza Wzmacniacze szerokopasmowe z serii WMX s wyposaone w elementy niezbdne do zasilenia produktu z sieci energetycznej. 8. Moduły wymienne stosowane we wzmacniaczach serii WMX Moduł tłumika/korektora stałego JXP Typ Zakres czstotliwoci Tłumienie JXP-xx MHz 0 20dB, every 1 db 8
