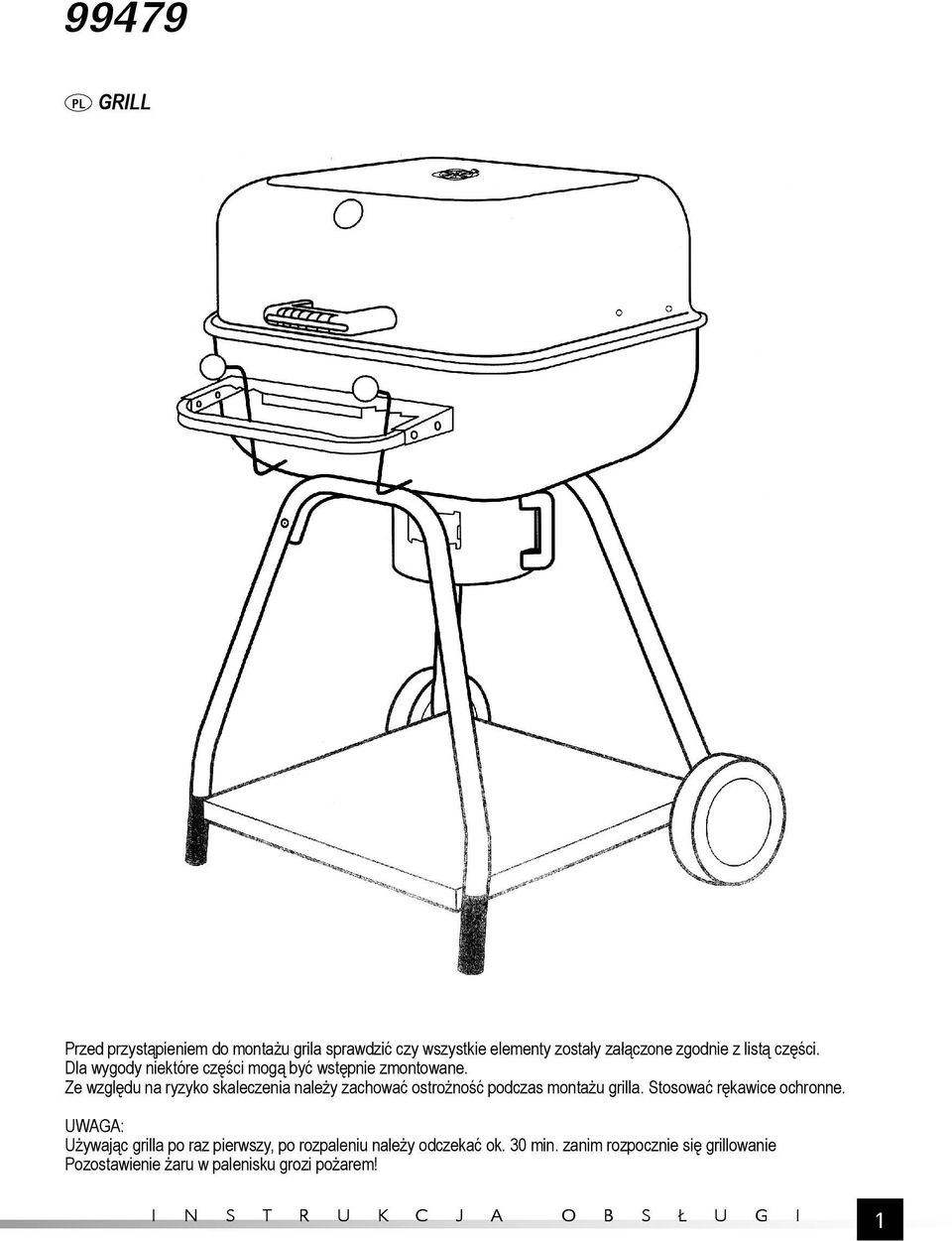

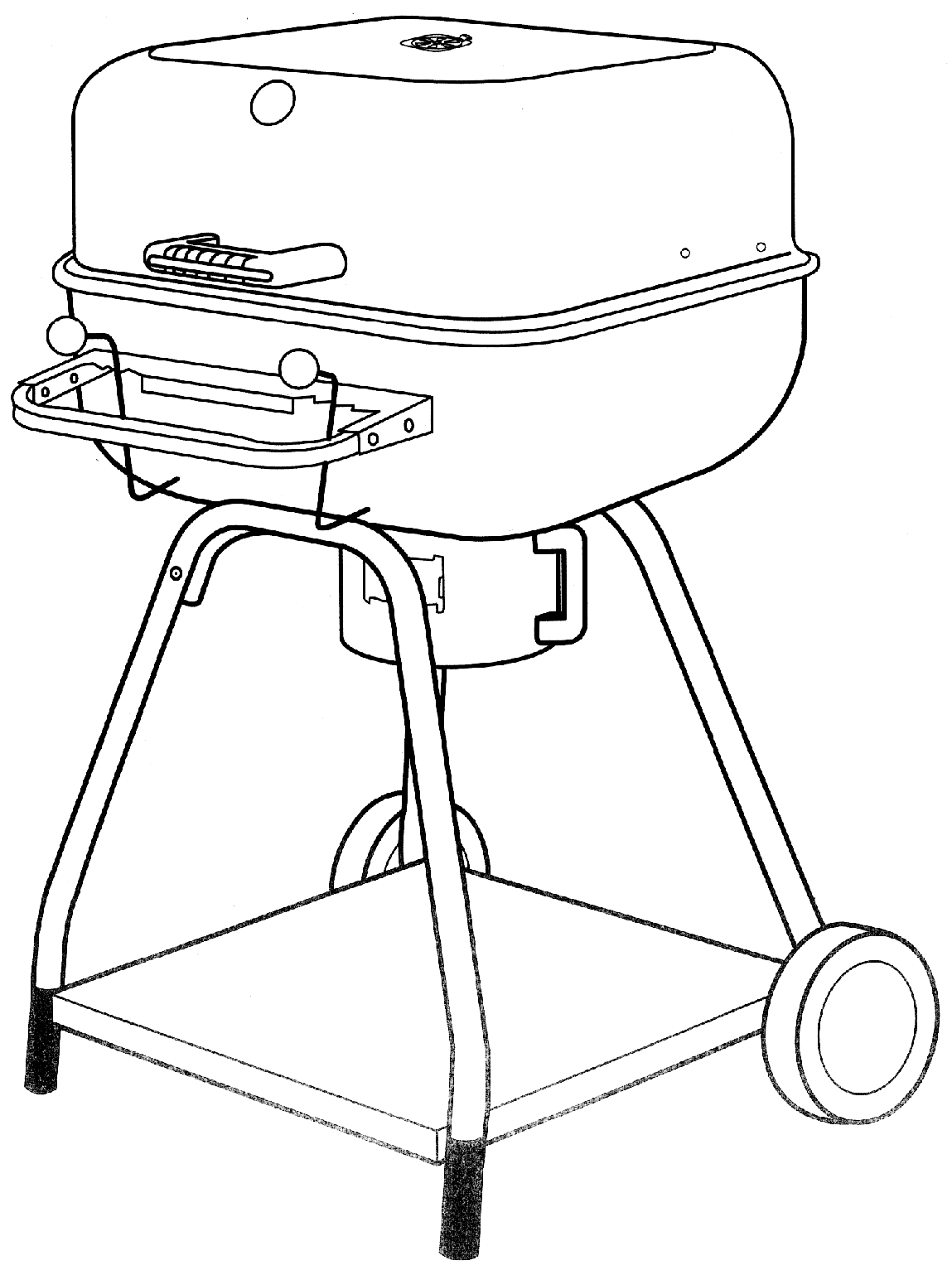

1 99479 PL GRILL Przed przystąpieniem do montażu grila sprawdzić czy wszystkie elementy zostały załączone zgodnie z listą części. Dla wygody niektóre części mogą być wstępnie zmontowane. Ze względu na ryzyko skaleczenia należy zachować ostrożność podczas montażu grilla. Stosować rękawice ochronne. UWAGA: Używając grilla po raz pierwszy, po rozpaleniu należy odczekać ok. 30 min. zanim rozpocznie się grillowanie Pozostawienie żaru w palenisku grozi pożarem! I N S T R U K C J A O B S Ł U G I 1

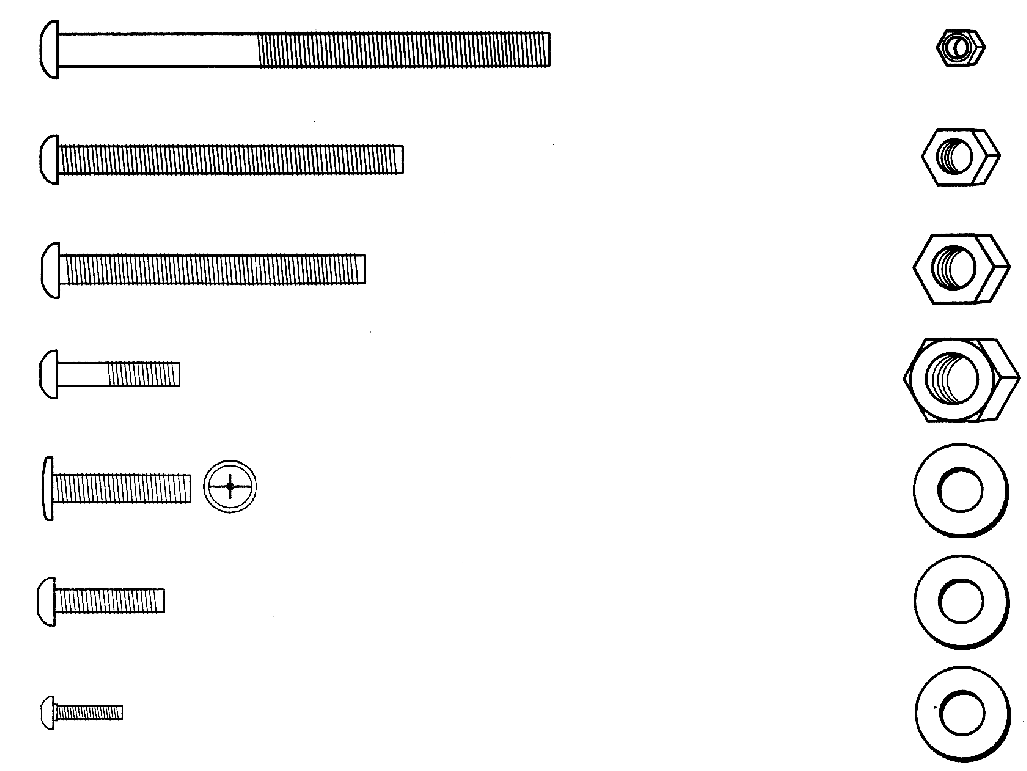

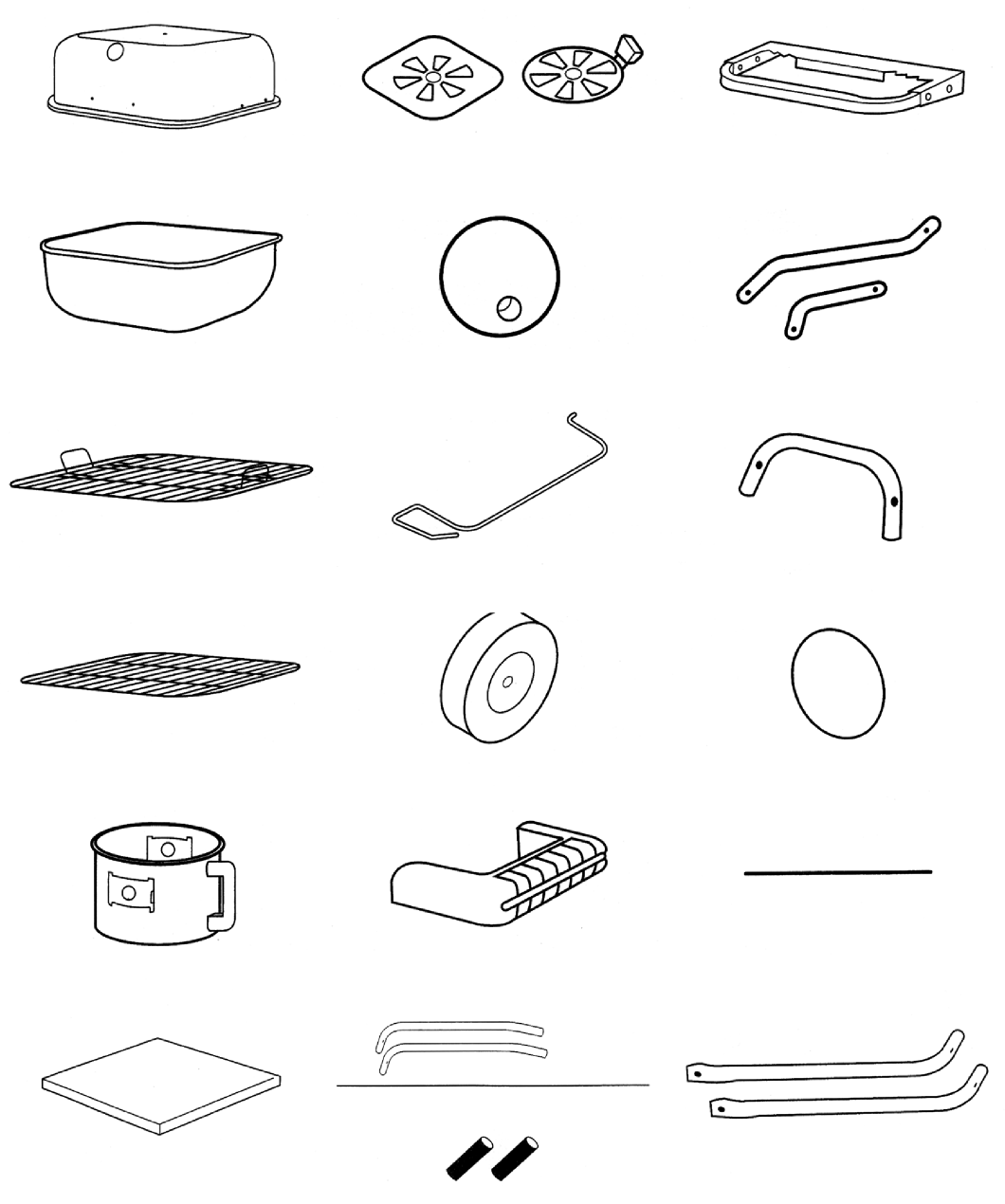

2 ELEMENTY SKŁADOWE: 1. Śruba 2-3/4 2 szt. 2. Śruba 1-15/16 2 szt. 3. Śruba 1-3/4-5 szt. 4. Úruba zawiasowa ľ 8 szt. 5. Śruba do rączki 13/16 2 szt. 6. Śruba 11/16 5szt. 7. Śruba 3/8 x 13/16 1 szt. 8. Nakrętka 3/8 1 szt. 9. Nakrętka zawiasowa 8 szt. 10. Nakrętka 14 szt. 11. Nakrętka plastikowa 2 szt. 12. Podkładka 56 szt. 13. Podkładka metalowa 6 szt. 14. Podkładka plastikowa 2 szt A G M B H N C I O D J P E K Q L-1 A. pokrywa górna - 1 szt. B. misa dolna - 1 szt. C. ruszt - 1 szt. D. kratka na węgiel drzewny - 1 szt. E. popielnik - 1 szt. F. półka - 1 szt. G. zespół wentylacyjny pokrywy - 1szt. H. gałka regulatora rusztu - 2 szt. I. regulator rusztu - 2 szt. J. kółko - 2 szt. K. rączka - 2 szt. L-1. L-1. nogi stałe - 2 szt. L-2. L-2. nakładki na nogi stałe - 2 szt. M. rączka regulatora rusztu - 1 szt. N. zawiasy L i S - 4 szt. O. wspornik - 1 szt. P. zaślepka na koło - 2 szt. Q. oś - 1 szt. R. nogi do kółek - 2 szt. F L-2 R 2 I N S T R U K C J A O B S Ł U G I

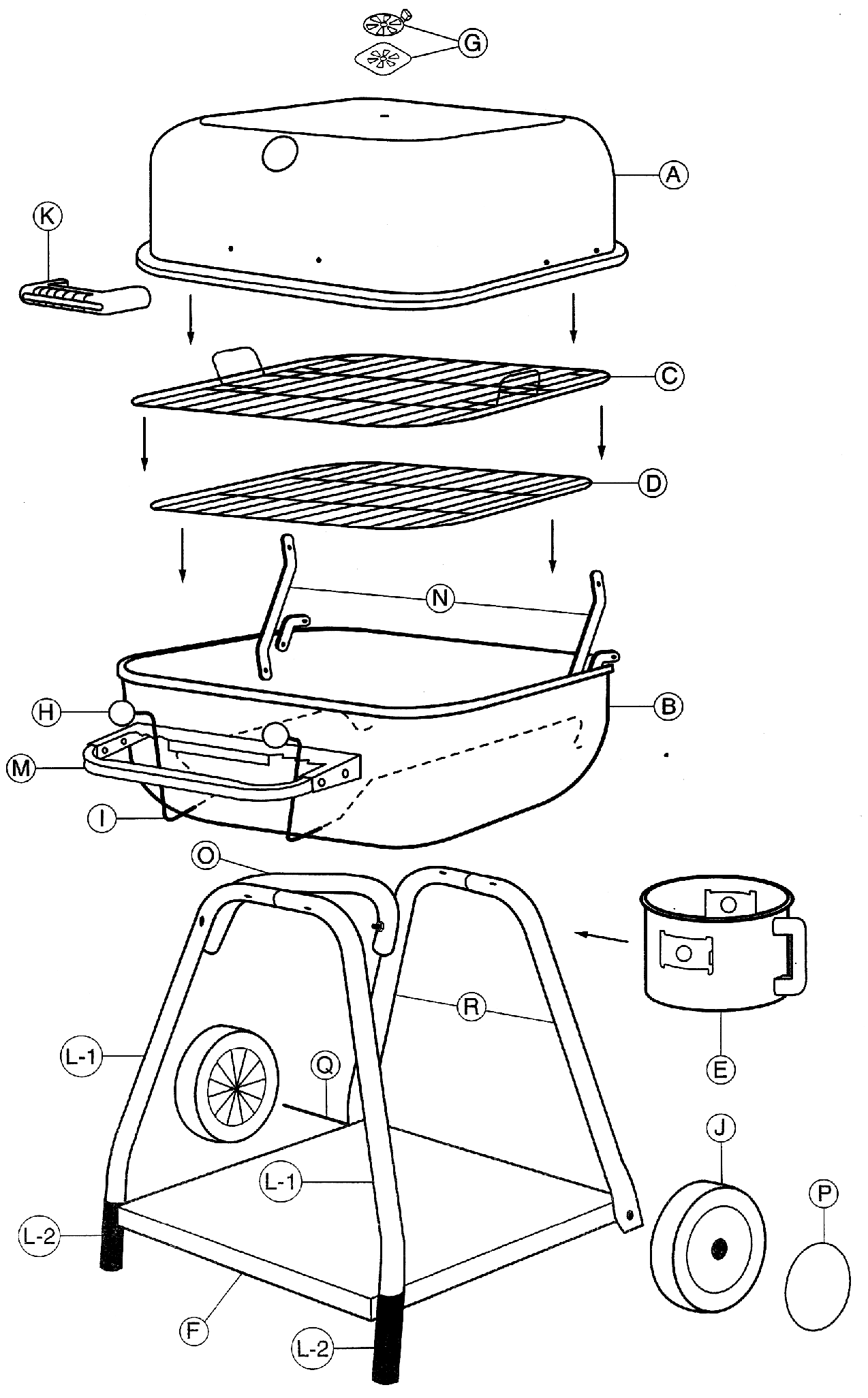

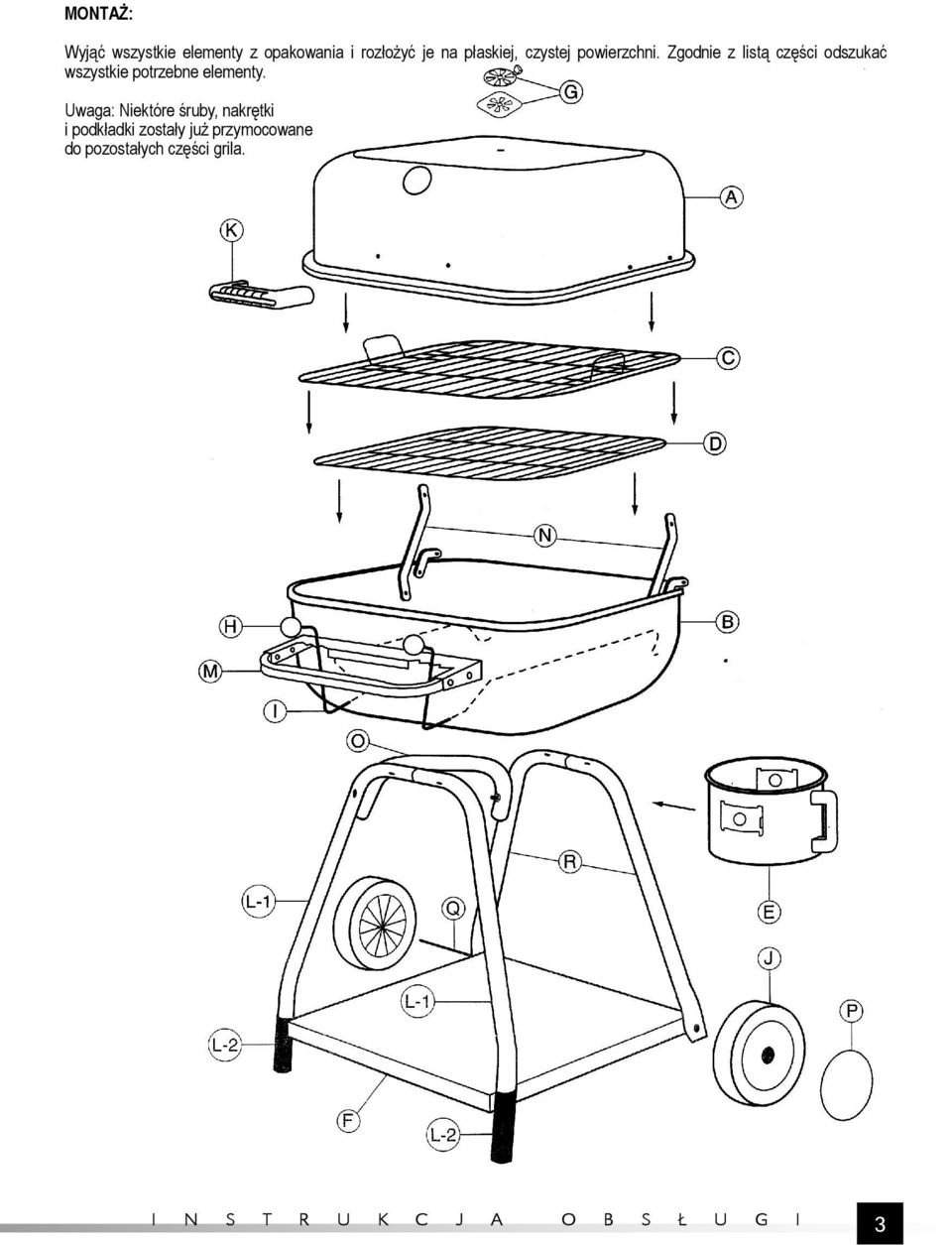

3 MONTAŻ: Wyjąć wszystkie elementy z opakowania i rozłożyć je na płaskiej, czystej powierzchni. Zgodnie z listą części odszukać wszystkie potrzebne elementy. Uwaga: Niektóre śruby, nakrętki i podkładki zostały już przymocowane do pozostałych części grila. I N S T R U K C J A O B S Ł U G I 3

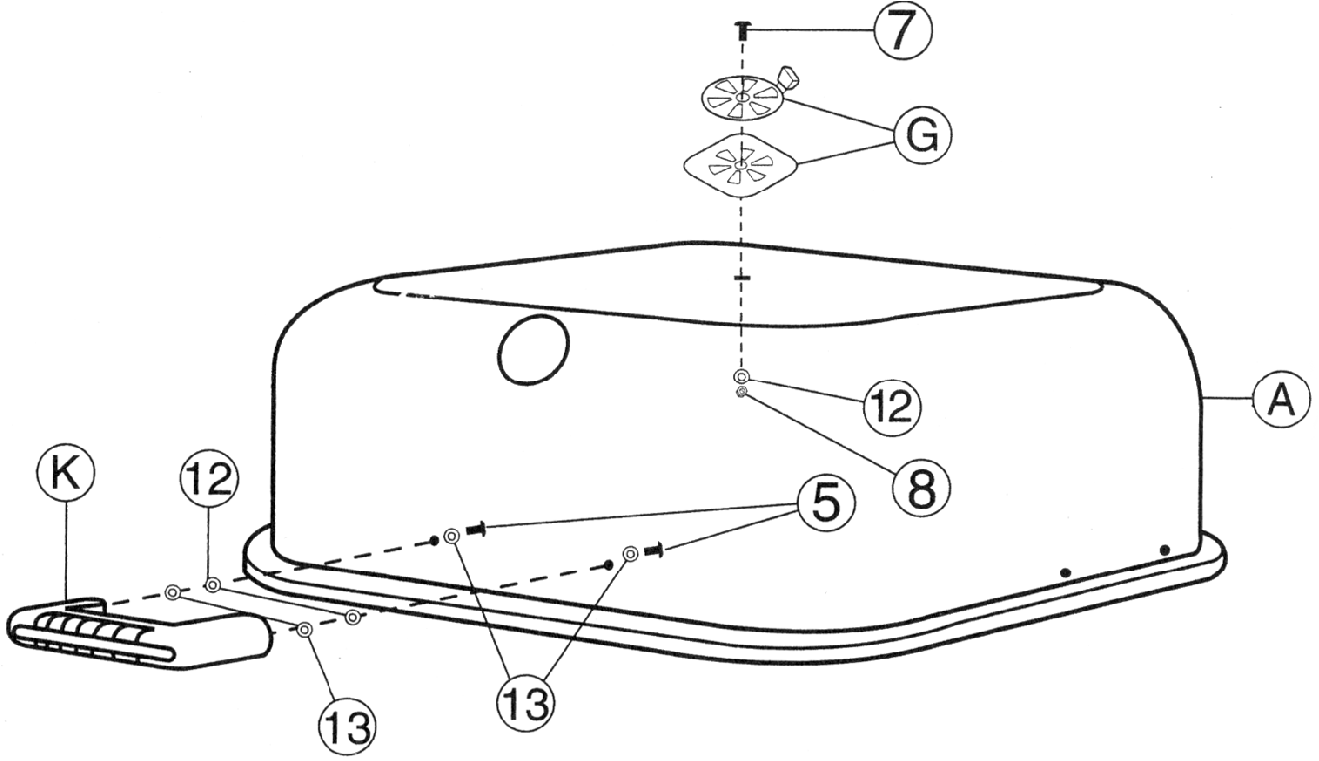

4 KROK 1 Przymocować zespół wentylacyjny pokrywy (G) do pokrywy (A) przy pomocy śruby (7), podkładki (12) i nakrętki (8). Zamocować rączkę (K) używając 4 metalowych podkładek (13), 2 podkładek (12) i dwóch śrub (5). 4 I N S T R U K C J A O B S Ł U G I

5 KROK 2 Na nogi (L-1) nałożyć nakładki (L-2) i przymocować do nich półkę (F) przy pomocy 2 śrub (2) i 2 nakrętek (10). Przełóżyc oś (Q) przez jedną nogę do kółka (R), potem przez półkę (F) i drugą nogę (R ). Umieścić na obu końcach osi (Q) kółka i przymocować je za pomocą plastikowej podkładki (14) i nakrętki (11) Nałożyć zaślepki (P) na kółka i dociśnąć je. Zamocować wspornik (O) przy pomocy 2 śrub (1), 2 nakrętek (10) i 4 podkładek (12). KROK 3 Ustawić misę (B) na nogach tak, aby otwory na zawiasy (N) znajdowały się po stronie kółek. Zamocować zawiasy (N) wg shcematu pokazanego na rysunku. Przymocować misę do nóg (L-1) (R) przy pomocy 5 śrub (3), 10 podkładek (12) i 5 nakrętek (10). I N S T R U K C J A O B S Ł U G I 5

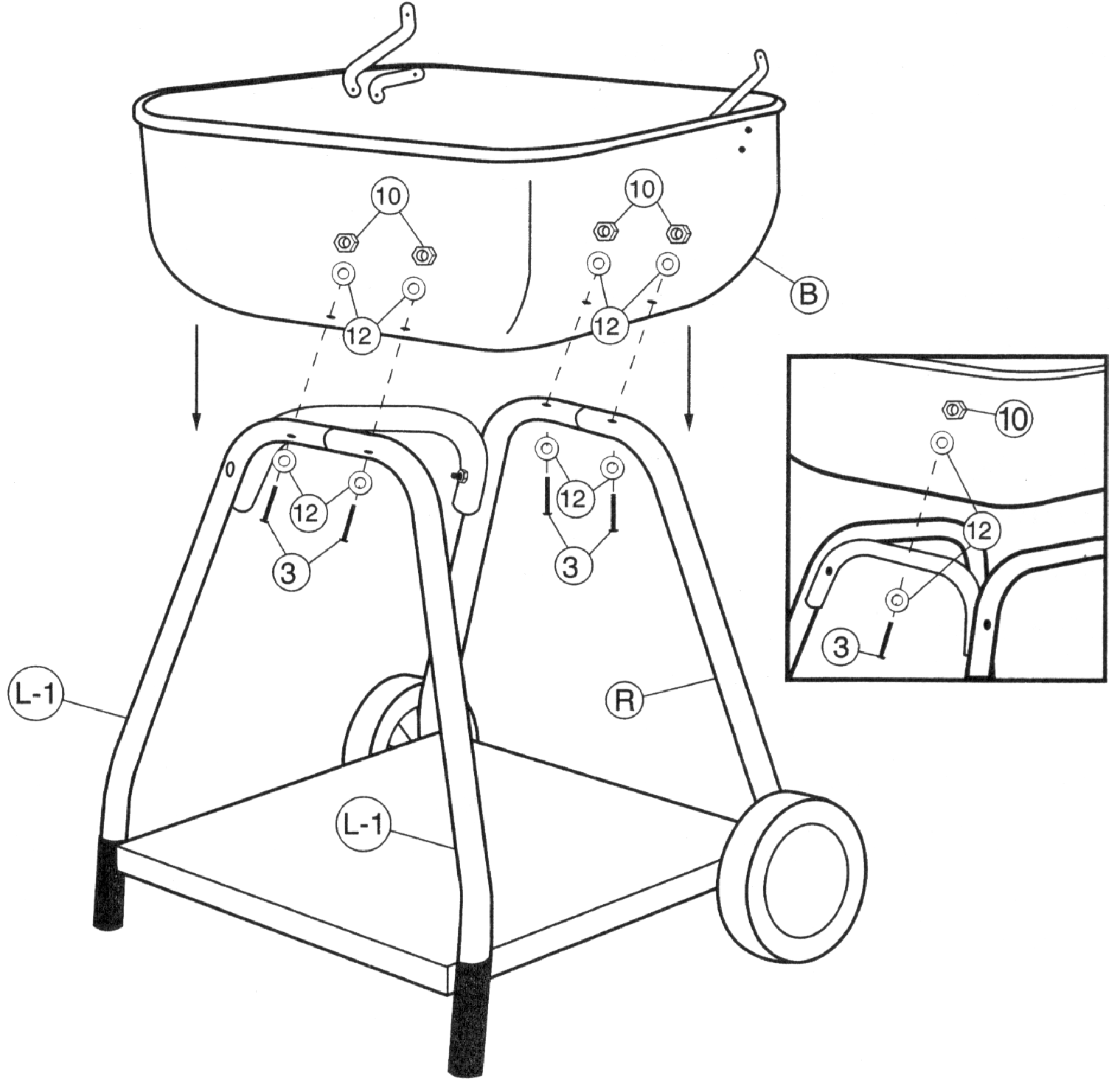

6 KROK 4 Przymocować rączkę regulatora rusztu (M) do misy (B) używając 10 podkładek (12) i 5 nakrętek (10). Nasunąć 2 metalowe podkładki (13) na pręty regulatora rusztu (I). Wsunąć regulatory (I) do środka misy (B) i upewnić się, że znajdują się po właściwych stronach dna misy. Regulatory rusztu powinny znajdować się po bokach misy, z uchwytami zwróconymi ku górze. Nakręcić gałki (H) na pręty regulatora rusztu. KROK 5 Wyciągnąć wcześniej zamocowane zawiasy (N) z wnętrza misy (B). Oprzeć pokrywę (A) o brzeg misy (B) i ustawić ją tak, aby dolny otwór w pokrywie (A) pokrywał się z otworem w zawiasie (N) o kształcie litery L. Przełożyć śrubę (4) przez podkładkę (12), zawias (N) w kształcie litery L, kolejną podkładkę (12) i zamocować nakrętkę (9). Tak samo zamocować zawias po drugiej stronie. Nasunąć na śrubę (4) podkładkę (12) i przełożyć ją przez pokrywę (A), nasunąć kolejną podkładkę (12), zawias (N) w kształcie litery S, podkładkę (12) i nakręć nakrętkę (4). Powtórzyć procedurę po drugiej stronie. 6 I N S T R U K C J A O B S Ł U G I

7 KROK 6 Umieścić kratkę na węgiel drzewny (D) w misie (B). Następnie umieścić ruszt (C) na górze misy (B) i wsunąć popielnik (E) w prowadnice u dołu misy (B). I N S T R U K C J A O B S Ł U G I 7

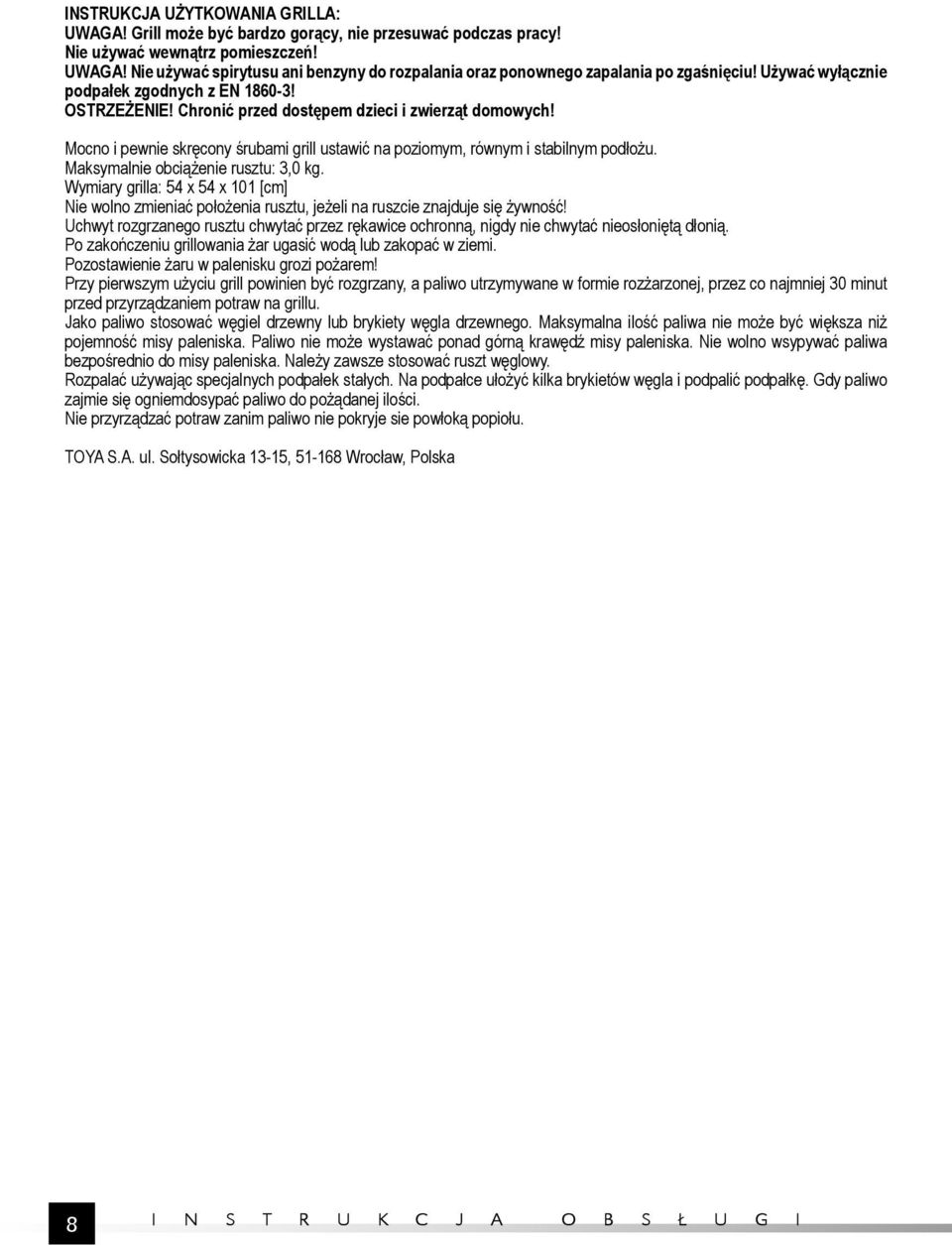

8 INSTRUKCJA UŻYTKOWANIA GRILLA: UWAGA! Grill może być bardzo gorący, nie przesuwać podczas pracy! Nie używać wewnątrz pomieszczeń! UWAGA! Nie używać spirytusu ani benzyny do rozpalania oraz ponownego zapalania po zgaśnięciu! Używać wyłącznie podpałek zgodnych z EN ! OSTRZEŻENIE! Chronić przed dostępem dzieci i zwierząt domowych! Mocno i pewnie skręcony śrubami grill ustawić na poziomym, równym i stabilnym podłożu. Maksymalnie obciążenie rusztu: 3,0 kg. Wymiary grilla: 54 x 54 x 101 [cm] Nie wolno zmieniać położenia rusztu, jeżeli na ruszcie znajduje się żywność! Uchwyt rozgrzanego rusztu chwytać przez rękawice ochronną, nigdy nie chwytać nieosłoniętą dłonią. Po zakończeniu grillowania żar ugasić wodą lub zakopać w ziemi. Pozostawienie żaru w palenisku grozi pożarem! Przy pierwszym użyciu grill powinien być rozgrzany, a paliwo utrzymywane w formie rozżarzonej, przez co najmniej 30 minut przed przyrządzaniem potraw na grillu. Jako paliwo stosować węgiel drzewny lub brykiety węgla drzewnego. Maksymalna ilość paliwa nie może być większa niż pojemność misy paleniska. Paliwo nie może wystawać ponad górną krawędź misy paleniska. Nie wolno wsypywać paliwa bezpośrednio do misy paleniska. Należy zawsze stosować ruszt węglowy. Rozpalać używając specjalnych podpałek stałych. Na podpałce ułożyć kilka brykietów węgla i podpalić podpałkę. Gdy paliwo zajmie się ogniemdosypać paliwo do pożądanej ilości. Nie przyrządzać potraw zanim paliwo nie pokryje sie powłoką popiołu. TOYA S.A. ul. Sołtysowicka 13-15, Wrocław, Polska 8 I N S T R U K C J A O B S Ł U G I
