Mikroskopia Sił Atomowych. AFM Atomic Force Microscopy. G. Binning, C.F. Quate, Ch. Gerber Phys.Rev.Lett., 1986

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Mikroskopia Sił Atomowych. AFM Atomic Force Microscopy. G. Binning, C.F. Quate, Ch. Gerber Phys.Rev.Lett., 1986"

Transkrypt

1 Mikroskopia Sił Atomowych AFM Atomic Force Microscopy G. Binning, C.F. Quate, Ch. Gerber Phys.Rev.Lett., 1986

2 Narodziny AFM Dane: wibr >10 13 Hz. m at kg K=m 2 wibr K=10 N/m GB Dla porównania: folia Al.: 1 N/m Si, SiO 2, Si 3 N 4 0,1 1 N/m F E s pot gdzie: E pot energia potencjalna oddziaływań pomiędzy próbką i dźwignią. s odległość pomiędzy próbką i dźwignią.

3 Przyczyny oddziaływań Próżnia: siły daleko zakresowe: van der Waals a, elektrostatyczne i magnetyczne (do 100 nm). siły blisko zakresowe: chemiczne (poniżej 0,5 nm). Gazy i ciecze: siły daleko zakresowe: van der Waals a, elektrostatyczne i magnetyczne (100 nm). siły blisko zakresowe: chemiczne (poniżej 0,5 nm). siły adhezyjne: związane z wilgocią i adsorpcją na powierzchni badanej i dźwigni.

4 Oddziaływania Repulsive force a/s 12 Force -b/s 6 F rep. + F attr. Attractive force odpychanie a b 12 6 s s przyciąganie

5 Oddziaływania van der Waals a Siły elektrostatyczne Opis oddziaływań gdzie; A H - stała Hamakar a zależna od polaryzowalności i gęstości elektronowej próbki i dźwigni, r promień ostrza dźwigni, a s - odległość pomiędzy próbką i ostrzem dźwigni. Np..: Jeśli; A H wynosi około 1 ev, r około 100 nm, a s około 0,5 nm to E vdw -30 ev, siła F wyniesie 10 nn. Jeśli; różnica potencjałów wynosi 1V, r około 100 nm, a s około 0,5 nm, to F 5,5 nn. Siły chemiczne I. Energia potencjalna Morse a E E rv F 0 s M vdw AH r 6s E bond gdzie δ najmniejsza odległość między nieruchomymi cząsteczkami, E bond jest energią wiązania cząsteczek odległych o 2 1/6 δ, κ jest odległością zaniku oddziaływania. e 2 2 ( s ) 2e ( s ) II. Energia Lennarda Jonesa E 4E s 12 LJ bond 12 6 s 6

6 Mikroskop AFM F K s K V ds dv Jeśli F N, K 0,4 Nm -1, s 3 nm to V 350 mv

7 Mikroskop AFM-2 Urz. kontr.-sterujące Laser Lustro i Fotodetektor Uchwyt Dźwignia z ostrzem Próbka Kryształ piezoelektryczny

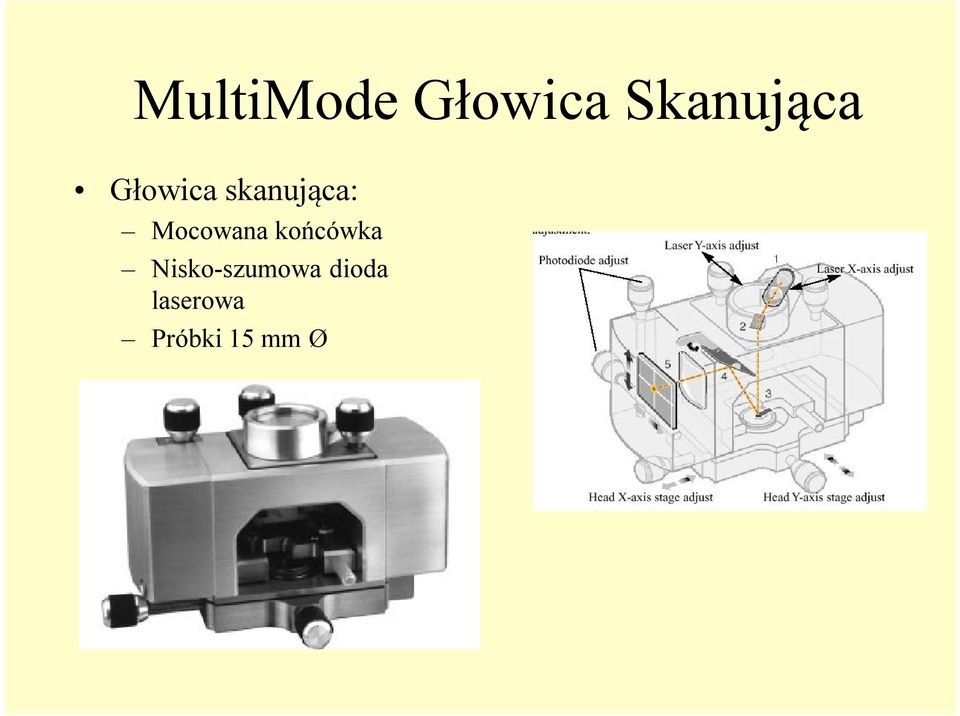

8 MultiMode Głowica Skanująca Głowica skanująca: Mocowana końcówka Nisko-szumowa dioda laserowa Próbki 15 mm Ø

9 Obraz AFM Porównanie STM i AFM Powstawanie obrazu AFM STM AFM

10 Techniki AFM

11 Przykładowe wyniki Atomy na powierzchni miki. Zdjęcie AFM. (Pracownia Elektrochemii, Wydział Chemii, U.W., M. Szklarczyk) Zadsorbowana warstwa organiczna na elektrodzie Au. Zdjęcie LFM, Digital Instruments

12 Manne et al., Science, 251 (1991) 183 Przykładowe wyniki

13 2-D i 3-D zdjęcia AFM pokazujące polimerową powłokę antykorozyjną naniesioną elektrochemicznie na powierzchnię kryształu GaAs. Każda z łusek jest warstwą polimeru. E. Wierzbiński, M. Szklarczyk, Przykładowe wyniki

14 Przykładowe wyniki

15 Przykładowe wyniki Bakterie zaadsorbowane na elektrodzie metalowej. Zdjęcie TP AFM, nm, Digital Instruments

16 Przykładowe wyniki The high resolution of the SPM is able to discern very subtle features such as these two linear dsdna molecules overlapping each other. 155nm scan. Image courtesy of W. Blaine Stine at address com. GroES protein of chaperonin 10 family (E. coli). Molecule: green and purple color, 84 Å diameter. Heptametric crown: purple color, 45 Å diameter. Hole: 8 Å diameter. J. Mou et al. FEBS Lett., 381 (1996) 161, AFM image. Image taken with a DI SPM-AFM

17 Litografia AFM Vector nanolithography. The height of deposited oxide is about 2-4 nm. PSIA Inc M o-ma, 0.5 M H 2 SO 4 K. Bieńkowski, M. Szklarczyk. Bitmap image pattern on PZT film, 30 x 30 µm. PSIA Inc.

18 Książki XXI wieku

19 Konwencjonalna mikroskopia optyczna (Far-field Microscopy) Wykorzystanie zjawisk związanych z płaskimi falami świetlnymi rozchodzącymi się podłużnie. Rozwartość układu optycznego Powiększenie (X) u 1 Y u 1 u 1 1 u Y A = nsin A - szczelina numeryczna (apertura) n współczynnik załamania Warunek Abbe go X = Y 2 /Y 1 = nsinu 1 /nsinu 2 u 1 + u 2

20 Ograniczenia Konwencjonalnej Mikroskopii Optycznej (1) O S O E Z?d Duże d Kształt szczeliny Małe d Warunek dyfrakcyjny Abbe go.

21 Ograniczenia Konwencjonalnej Mikroskopii Optycznej (2) Zjawisko dyfrakcji Fraunhofera. 1. Światło jest rozchodzącą się falą podlegającą ugięciu na szczelinie. 2. Obraz obiektu punktowego może być opisany funkcją rozproszenia Airy ego I d sin = k/2d k- numer prążka 84% en. sin 3. Kryterium Rayleigh a. Najmniejsza rozróżnialna odległość, l min, określona jest przez odległość dwóch różnych obiektów punktowych, które mogą być widziane jeśli maksimum funkcji Airy ego jednego obiektu pokrywa się z minimum funkcji Airy ego drugiego obiektu. l min = 0.61/nsin /2 l min 0.4 min 4000 Å, czyli l min Å, więc powiększenie X maks jeśli obraz ma mieć około 1mm. -3 3

22 Mikroskopia Optyczna SNOM (Scanning Near-field Optical Microscopy) I Obszar dalekiego pola Pierwsza informacja o możliwych większych powiększeniach: Synge, Phil. Mag 6, 356, Pierwsze obrazy: IBM, Pohl, et al., Apl 44(7), 651, sin 3 Obszary bliskiego pola

23 Najmniejszy widzialny obiekt SNOM Natężenie promieniowania rozproszonego w/g Rayleigh a I = f(polaryzowalność, p ind, amplituda i częstość drgań dipola ind. wymuszona przez falę świetlną,) I = 8p 2 3 c/3 0 4 gdzie: 0 stała dielektryczna, c prędkość światła, p indukowany moment dipolowy, p = E 0 e 2t gdzie: 1 polaryzowalność materiału szczeliny, 2 polorazowalność materiału próbki Teoretycznie można wykazać, że dla 1 << 2, oraz ReA >> Im A otrzymamy l min 100 Å czyli l min = 0.03 W obecnej praktyce można osiągnąć rozdzielczość rzędu 500 Å, l min = 0.15)

24 Schemat aparatu SNOM Ostrze z dziurką Światłowody Próbka Szczeliny > 20 Å

25 Na podst.: B. Pettinger et al., Phys. Rev. Lett. 92 (2004)

26 Tip Enhanced Raman Spectroscopy (1) Spektrometr Ramana C-AFM tip Mikroskop STM/AFM I Enhancement of the Raman signal by a coated AFM tip for a Si wafer Schemat zestawu do pomiarów TERS: a) Próbka przezroczysta b) i c) Próbki nieprzezroczyste He-Ne laser nm, moc na próbce ~0.3 mw. The Raman signal Na podst.: B. Pettinger et al., Phys. Rev. Lett. 92 (2004)

27 Tip Enhanced Raman Spectroscopy (2) Brilliant Cresyl Blue (BCB) a) STM image of five BCB molecules at Au(111). b) Line profile across a BCB molecule; c) TERS (red) and RRS (blue; no signal) at Au(111). TERS results / Raman Spectra One monolayer of the dye is adsorbed on a thin gold film. When the metal tip, in this case a silver tip, is brought into tunneling contact, an enhancement of the Raman intensity is observed. Na podst. Steidtner et al., Rev. Sci. Instr. 78, (2007)

28 Aminokwasy Tip Enhanced Raman Spectroscopy (3) One monolayer of a DNA base (adenine, thymine, guanine or cytosine) is adsorbed on a Au(111) subtrate. When the gold tip is brought into tunneling contact, a strong enhancement of the Raman intensity is observed; if the tip is retracted, no Raman signal is detectable. The STM image on the right shows the typical row structure of thethymine monolayer. TERS results on DNA bases: K. F. Domke et al., J. Am. Chem. Soc. 128, 6708 (2007).

29 Podsumowanie Optical SEM SPM microscope XVII century 1940 s 1980 s Sample operating ambient ambient environment liquid liquid vacuum vacuum vacuum Depth of field small large medium Depth of focus medium small small Resolution X, Y 1.0 m 5 nm nm Z N/A N/A 0.01 nm Magnification range Sample preparation little freeze drying, none coating Characteristics Sample must not Surface must not Any sample required of sample be completely build up charge transparent to light and sample must be wavelength used. vacuum compatible. After Y.E. Strausser and M.G. Heaton, American Laboratory, May 1994.

30 Porównanie technik Technika XPS AES SAM LEED RBS NRA ISS SIMS Stat. Dyn. UPS FTIR EM STM/ STS AFM i pochodne Charakterystyka wiązki padającej Informacje chemiczne Charakterystyka doświadczalna Cząstki Energia Rozdz. Powłoki Mała lub Możliwość Szybkość Brak Prąd lub Średnica zerowa Łatwość Łatwość Technika pomiarów i czułość zniszczeń przepływ wiązki Wewn. Walenc. czułość na interpret. użycia ilościowych analizy powierzchni pierwiastki fotony , ,2-6 kev ev s -1 mm H, He XPS elektrony 0,5-10 0, ,1-1 NA kev A mm H, He AES elektrony elektrony 1 H, 4 He 1 H, 4 He, 19 F jony jony fotony fotony elektrony 3-30 kev ev 1-3 MeV 0,3-6,4 MeV 1-3 kev 0,5-30 kev ev Oddziaływania 0,05-0,5 ev kev NA 0,5-1 ev 0,5 na-2 A 0,1-5 A nm 0,2-1 mm ++ H, He SAM Struktury + ++ LEED kev - - Małe Z RBS kev - - Duże Z NRA 5-10 ev NA 3-20 mev 0,012-0,5 mev ev elektrony 0,1 ev NA 10pA-1 0,2-2 A mm Pierwiastki + H, He ISS 1pA-100 A SIMS 50 nm-2 Cząsteczki pA-10 mm Pierwiastki ++ Statyczny na Dynamiczny >1 A s 1-3 mm NA UPS 10 pa- 0,1 A 0,05-10 na mm 2 nm- 1m 0,15 nm Poziomy wibracyjne +++ Struktury/ Cząsteczki ++ Związki nieorganiczne FTIR Pierwiastki + Małe Z EM Struktury/ cząsteczki ++? STM/STS AFM i pochodne TERS El i fot. 0-3 ev molek STM STM/RAM Str/wiąz./top/kryst TERS Suma

31 Tematy prac MGR 1. Otrzymywanie wodoru jako paliwa przyszłości w procesie fotoelektrolizy wody-katalizatory i fotokatalizatory. H 2 2. Elektrochemiczna synteza nanostruktur kompozytowych półprzewodnik/polimer. 3. Elektrochemiczna synteza nanorurek i nanodrutów polimerowych. 4. Badanie kształtu i właściwości elektrycznych peptydów i białek. Stosowane techniki pomiarowe: CV, STM, AFM, EFM, SEM, XPS, TERS

32 Zależność siły od odległości od powierzchni Próżnia Powietrze Powietrze i adsorbat

Mikroskopia Sił Atomowych AFM Atomic Force Microscopy

Mikroskopia Sił Atomowych AFM Atomic Force Microscopy Mikroskopia Sił Atomowych AFM Atomic Force Microscopy G. Binning, C.F. Quate, Ch. Gerber Phys.Rev.Lett., 1986 Narodziny AFM Dane: wibr >10 13 Hz. m at 10-25 kg K=m 2 wibr K=10 N/m GB Dla porównania: folia

Bardziej szczegółowo

Wykład 12 V = 4 km/s E 0 =.08 e V e = = 1 Å

Wykład 12 V = 4 km/s E 0 =.08 e V e  = = 1 Å Wykład 12 Fale materii: elektrony, neutrony, lekkie atomy Neutrony generowane w reaktorze są spowalniane w wyniku zderzeń z moderatorem (grafitem) do V = 4 km/s, co odpowiada energii E=0.08 ev a energia

Bardziej szczegółowo

Rodzaje mikroskopów ze skanującą sondą (SPM, Scanning Probe Microscopy)

Rodzaje mikroskopów ze skanującą sondą (SPM, Scanning Probe Microscopy) Spis treści 1 Historia 2 Rodzaje mikroskopów ze skanującą sondą (SPM, Scanning Probe Microscopy) 2.1 Skaningowy mikroskop tunelowy (STM od ang. Scanning Tunneling Microscope) 2.1.1 Uzyskiwanie obrazu metodą

Bardziej szczegółowo

SPM Scanning Probe Microscopy Mikroskopia skanującej sondy STM Scanning Tunneling Microscopy Skaningowa mikroskopia tunelowa AFM Atomic Force

SPM Scanning Probe Microscopy Mikroskopia skanującej sondy STM Scanning Tunneling Microscopy Skaningowa mikroskopia tunelowa AFM Atomic Force SPM Scanning Probe Microscopy Mikroskopia skanującej sondy STM Scanning Tunneling Microscopy Skaningowa mikroskopia tunelowa AFM Atomic Force Microscopy Mikroskopia siły atomowej MFM Magnetic Force Microscopy

Bardziej szczegółowo

NOWOCZESNE TECHNIKI BADAWCZE W INŻYNIERII MATERIAŁOWEJ. Beata Grabowska, pok. 84A, Ip

NOWOCZESNE TECHNIKI BADAWCZE W INŻYNIERII MATERIAŁOWEJ. Beata Grabowska, pok. 84A, Ip NOWOCZESNE TECHNIKI BADAWCZE W INŻYNIERII MATERIAŁOWEJ Beata Grabowska, pok. 84A, Ip http://home.agh.edu.pl/~graboska/ Mikroskopia Słowo mikroskop wywodzi się z języka greckiego: μικρός - mikros "mały

Bardziej szczegółowo

Mikroskop sił atomowych

Mikroskop sił atomowych Mikroskop sił atomowych AFM: jak to działa? Krzysztof Zieleniewski Proseminarium ZFCS, 5 listopada 2009 Plan seminarium Łyczek historii Możliwości mikroskopu Budowa mikroskopu na Pasteura Podstawowe mody

Bardziej szczegółowo

Wady ostrza. Ponieważ ostrze ma duży promień niektóre elementy ukształtowania powierzchni nie są rejestrowane (fioletowy element)

Wady ostrza. Ponieważ ostrze ma duży promień niektóre elementy ukształtowania powierzchni nie są rejestrowane (fioletowy element) Wady ostrza Ponieważ ostrze ma duży promień niektóre elementy ukształtowania powierzchni nie są rejestrowane (fioletowy element) Ponieważ ostrze ma kilka zakończeń w obrazie pojawiają się powtórzone struktury

Bardziej szczegółowo

AFM. Mikroskopia sił atomowych

AFM. Mikroskopia sił atomowych AFM Mikroskopia sił atomowych Siły van der Waalsa F(r) V ( r) = c 1 r 1 12 c 2 r 1 6 Siły van der Waalsa Mod kontaktowy Tryby pracy AFM związane z zależnością oddziaływania próbka ostrze od odległości

Bardziej szczegółowo

Spektroskopia Ramanowska

Spektroskopia Ramanowska Spektroskopia Ramanowska Część A 1.Krótki wstęp historyczny 2.Oddziaływanie światła z osrodkiem materialnym (rozpraszanie światła) 3.Opis klasyczny zjawiska Ramana 4. Widmo ramanowskie. 5. Opis półklasyczny

Bardziej szczegółowo

Mikroskopie skaningowe

Mikroskopie skaningowe SPM Scanning Probe Microscopy Mikroskopie skaningowe (SPM- Sharp Probe Microscopy) Mikroskopy skanujące 1. Efekt tunelowania (STM). Stały prąd, stała wysokość. 2. Oddziaływania sił atomowych(afm). W kontakcie,

Bardziej szczegółowo

Mikroskopia skaningowa tunelowa i siłowa

Mikroskopia skaningowa tunelowa i siłowa Zakład Fizyki Magnetyków Uniwersytet w Białymstoku Instytut Fizyki Doświadczalnej Lipowa 41, 15-424 Białystok Tel: (85) 7457228 http://physics.uwb.edu.pl/zfmag Mikroskopia skaningowa tunelowa i siłowa

Bardziej szczegółowo

I. Wstęp teoretyczny. Ćwiczenie: Mikroskopia sił atomowych (AFM) Prowadzący: Michał Sarna (sarna@novel.ftj.agh.edu.pl) 1.

I. Wstęp teoretyczny. Ćwiczenie: Mikroskopia sił atomowych (AFM) Prowadzący: Michał Sarna (sarna@novel.ftj.agh.edu.pl) 1. Ćwiczenie: Mikroskopia sił atomowych (AFM) Prowadzący: Michał Sarna (sarna@novel.ftj.agh.edu.pl) I. Wstęp teoretyczny 1. Wprowadzenie Mikroskop sił atomowych AFM (ang. Atomic Force Microscope) jest jednym

Bardziej szczegółowo

Mikroskop sił atomowych (AFM)

Mikroskop sił atomowych (AFM) Mikroskop sił atomowych (AFM) 1. Wprowadzenie Mikroskop sił atomowych (ang. Atomic Force Microscope AFM) został skonstruowany w 1986 r. w laboratorium IBM w Zurichu (Binnig G., Quate C.F., Gerber C., Phys.

Bardziej szczegółowo

MIKROSKOPIA ELEKTRONOWA. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

MIKROSKOPIA ELEKTRONOWA. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego MIKROSKOPIA ELEKTRONOWA Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Tło historyczne Pod koniec XIX wieku stosowanie mikroskopów świetlnych w naukach

Bardziej szczegółowo

M1/M3 Zastosowanie mikroskopii sił atomowych do badania nanostruktur

M1/M3 Zastosowanie mikroskopii sił atomowych do badania nanostruktur M1/M3 Zastosowanie mikroskopii sił atomowych do badania nanostruktur Prowadzący: Kontakt e-mail: Rafał Bożek rafal.bozek@fuw.edu.pl Celem ćwiczenia jest zapoznanie się z zasadami mikroskopii sił atomowych

Bardziej szczegółowo

Spektroskopia ramanowska w badaniach powierzchni

Spektroskopia ramanowska w badaniach powierzchni Spektroskopia ramanowska w badaniach powierzchni z Efekt Ramana (1922, CV Raman) I, ν próbka y Chandra Shekhara Venketa Raman x I 0, ν 0 Monochromatyczne promieniowanie o częstości ν 0 ulega rozproszeniu

Bardziej szczegółowo

Fizyka powierzchni. Dr Piotr Sitarek. Katedra Fizyki Doświadczalnej, Wydział Podstawowych Problemów Techniki, Politechnika Wrocławska

Fizyka powierzchni. Dr Piotr Sitarek. Katedra Fizyki Doświadczalnej, Wydział Podstawowych Problemów Techniki, Politechnika Wrocławska Fizyka powierzchni 11 Dr Piotr Sitarek Katedra Fizyki Doświadczalnej, Wydział Podstawowych Problemów Techniki, Politechnika Wrocławska Lista zagadnień Fizyka powierzchni i międzypowierzchni, struktura

Bardziej szczegółowo

Powierzchniowo wzmocniona spektroskopia Ramana SERS. (Surface Enhanced Raman Spectroscopy)

Powierzchniowo wzmocniona spektroskopia Ramana SERS. (Surface Enhanced Raman Spectroscopy) Powierzchniowo wzmocniona spektroskopia Ramana SERS (Surface Enhanced Raman Spectroscopy) Cząsteczki zaadsorbowane na chropowatych powierzchniach niektórych metali (Ag, Au, Cu) dają bardzo intensywny sygnał

Bardziej szczegółowo

M2 Mikroskopia sił atomowych: badanie nanostruktur.

M2 Mikroskopia sił atomowych: badanie nanostruktur. M2 Mikroskopia sił atomowych: badanie nanostruktur. Celem ćwiczenia jest poznanie mikroskopii sił atomowych i zbadanie otrzymanych próbek. Wymagane zagadnienia Podstawy fizyczne mikroskopii sił atomowych:

Bardziej szczegółowo

WYKŁAD 2 Podstawy spektroskopii wibracyjnej, model oscylatora harmonicznego i anharmonicznego. Częstość oscylacji a struktura molekuły Prof. dr hab.

WYKŁAD 2 Podstawy spektroskopii wibracyjnej, model oscylatora harmonicznego i anharmonicznego. Częstość oscylacji a struktura molekuły Prof. dr hab. WYKŁAD 2 Podstawy spektroskopii wibracyjnej, model oscylatora harmonicznego i anharmonicznego. Częstość oscylacji a struktura molekuły Prof. dr hab. Halina Abramczyk POLITECHNIKA ŁÓDZKA Wydział Chemiczny

Bardziej szczegółowo

Niezwykłe światło. ultrakrótkie impulsy laserowe. Piotr Fita

Niezwykłe światło. ultrakrótkie impulsy laserowe. Piotr Fita Niezwykłe światło ultrakrótkie impulsy laserowe Laboratorium Procesów Ultraszybkich Zakład Optyki Wydział Fizyki Uniwersytetu Warszawskiego Światło Fala elektromagnetyczna Dla światła widzialnego długość

Bardziej szczegółowo

Grafen materiał XXI wieku!?

Grafen materiał XXI wieku!? Grafen materiał XXI wieku!? Badania grafenu w aspekcie jego zastosowań w sensoryce i metrologii Tadeusz Pustelny Plan prezentacji: 1. Wybrane właściwości fizyczne grafenu 2. Grafen materiał 21-go wieku?

Bardziej szczegółowo

Mikroskopia Sił Atomowych (AFM)

Mikroskopia Sił Atomowych (AFM) Narzędzia dla nanotechnologii Mikroskopia Sił Atomowych (AFM) Tomasz Kruk* Wprowadzenie Wśród wielu urządzeń kojarzonych z nanotechnologią żadne nie jest tak dobrze rozpoznawalne i proste w założeniu swojej

Bardziej szczegółowo

Badanie powierzchni materiałów z za pomocą skaningowej mikroskopii sił atomowych (AFM)

Badanie powierzchni materiałów z za pomocą skaningowej mikroskopii sił atomowych (AFM) 1. Cel ćwiczenia Celem ćwiczenia jest zapoznanie się z techniką obrazowania powierzchni za pomocą skaningowego mikroskopu sił atomowych (AFM). Badanie powierzchni materiałów z za pomocą skaningowej mikroskopii

Bardziej szczegółowo

Ciała stałe. Ciała krystaliczne. Ciała amorficzne. Bardzo często mamy do czynienia z ciałami polikrystalicznymi, rzadko monokryształami.

Ciała stałe. Ciała krystaliczne. Ciała amorficzne. Bardzo często mamy do czynienia z ciałami polikrystalicznymi, rzadko monokryształami. Ciała stałe Ciała krystaliczne Ciała amorficzne Bardzo często mamy do czynienia z ciałami polikrystalicznymi, rzadko monokryształami. r T = Kryształy rosną przez regularne powtarzanie się identycznych

Bardziej szczegółowo

LABORATORIUM FIZYKI PAŃSTWOWEJ WYŻSZEJ SZKOŁY ZAWODOWEJ W NYSIE

LABORATORIUM FIZYKI PAŃSTWOWEJ WYŻSZEJ SZKOŁY ZAWODOWEJ W NYSIE LABORATORIUM FIZYKI PAŃSTWOWEJ WYŻSZEJ SZKOŁY ZAWODOWEJ W NYSIE Ćwiczenie nr 6 Temat: Wyznaczenie stałej siatki dyfrakcyjnej i dyfrakcja światła na otworach kwadratowych i okrągłych. 1. Wprowadzenie Fale

Bardziej szczegółowo

Różne typy wiązań mają ta sama przyczynę: energia powstającej stabilnej cząsteczki jest mniejsza niż sumaryczna energia tworzących ją, oddalonych

Różne typy wiązań mają ta sama przyczynę: energia powstającej stabilnej cząsteczki jest mniejsza niż sumaryczna energia tworzących ją, oddalonych Wiązania atomowe Atomy wieloelektronowe, obsadzanie stanów elektronowych, układ poziomów energii. Przykładowe konfiguracje elektronów, gazy szlachetne, litowce, chlorowce, układ okresowy pierwiastków,

Bardziej szczegółowo

Wstęp do Optyki i Fizyki Materii Skondensowanej

Wstęp do Optyki i Fizyki Materii Skondensowanej Wstęp do Optyki i Fizyki Materii Skondensowanej Część I: Optyka, wykład 8 wykład: Piotr Fita pokazy: Andrzej Wysmołek ćwiczenia: Anna Grochola, Barbara Piętka Wydział Fizyki Uniwersytet Warszawski 2014/15

Bardziej szczegółowo

METODY BADAŃ BIOMATERIAŁÓW

METODY BADAŃ BIOMATERIAŁÓW METODY BADAŃ BIOMATERIAŁÓW 1 Cel badań: ograniczenie ryzyka związanego ze stosowaniem biomateriałów w medycynie Rodzaje badań: 1. Badania biofunkcyjności implantów, 2. Badania degradacji implantów w środowisku

Bardziej szczegółowo

Widmo fal elektromagnetycznych

Widmo fal elektromagnetycznych Czym są fale elektromagnetyczne? Widmo fal elektromagnetycznych dr inż. Romuald Kędzierski Podstawowe pojęcia związane z falami - przypomnienie pole falowe część przestrzeni objęta w danej chwili falą

Bardziej szczegółowo

CZUŁOŚĆ CHEMICZNA W MIKROSKOPII SIŁ ATOMOWYCH

CZUŁOŚĆ CHEMICZNA W MIKROSKOPII SIŁ ATOMOWYCH CZUŁOŚĆ CHEMICZNA W MIKROSKOPII SIŁ ATOMOWYCH Marek Szymoński Centrum Badań Układów Nanoskopowych i Zaawansowanych Materiałów (NANOSAM) Wydział Fizyki, Astronomii i Informatyki Stosowanej Uniwersytet Jagielloński

Bardziej szczegółowo

Mikroskop tunelowy skaningowy Scaning tuneling microscopy (STM)

Mikroskop tunelowy skaningowy Scaning tuneling microscopy (STM) Mikroskop tunelowy skaningowy Scaning tuneling microscopy (STM) Zasada działania Historia odkryć Zastosowane rozwiązania Przykłady zastosowania Bolesław AUGUSTYNIAK Zasada działania mikroskopu skanującego

Bardziej szczegółowo

I.4 Promieniowanie rentgenowskie. Efekt Comptona. Otrzymywanie promieniowania X Pochłanianie X przez materię Efekt Comptona

I.4 Promieniowanie rentgenowskie. Efekt Comptona. Otrzymywanie promieniowania X Pochłanianie X przez materię Efekt Comptona r. akad. 004/005 I.4 Promieniowanie rentgenowskie. Efekt Comptona Otrzymywanie promieniowania X Pochłanianie X przez materię Efekt Comptona Jan Królikowski Fizyka IVBC 1 r. akad. 004/005 0.01 nm=0.1 A

Bardziej szczegółowo

Rezonanse magnetyczne oraz wybrane techniki pomiarowe fizyki ciała stałego

Rezonanse magnetyczne oraz wybrane techniki pomiarowe fizyki ciała stałego Paweł Szroeder Rezonanse magnetyczne oraz wybrane techniki pomiarowe fizyki ciała stałego Wykład XI Badania powierzchni ciała stałego: elektronowy mikroskop skaningowy (SEM), skaningowy mikroskop tunelowy

Bardziej szczegółowo

Aparatura do osadzania warstw metodami:

Aparatura do osadzania warstw metodami: Aparatura do osadzania warstw metodami: Rozpylania mgnetronowego Magnetron sputtering MS Rozpylania z wykorzystaniem działa jonowego Ion Beam Sputtering - IBS Odparowanie wywołane impulsami światła z lasera

Bardziej szczegółowo

Zaawansowane Metody Badań Strukturalnych. Dyfrakcja rentgenowska cz.2 Mikroskopia Sił Atomowych AFM

Zaawansowane Metody Badań Strukturalnych. Dyfrakcja rentgenowska cz.2 Mikroskopia Sił Atomowych AFM Zaawansowane Metody Badań Strukturalnych Dyfrakcja rentgenowska cz.2 Mikroskopia Sił Atomowych AFM Rentgenowska fazowa analiza ilościowa Parametry komórki elementarnej Wielkości krystalitów Budowa mikroskopu

Bardziej szczegółowo

Natura światła. W XVII wieku ścierały się dwa, poglądy na temat natury światła. Isaac Newton

Natura światła. W XVII wieku ścierały się dwa, poglądy na temat natury światła. Isaac Newton Natura światła W XVII wieku ścierały się dwa, poglądy na temat natury światła. Isaac Newton W swojej pracy naukowej najpierw zajmował się optyką. Pierwsze sukcesy odniósł właśnie w optyce, konstruując

Bardziej szczegółowo

2. Metody, których podstawą są widma atomowe 32

2. Metody, których podstawą są widma atomowe 32 Spis treści 5 Spis treści Przedmowa do wydania czwartego 11 Przedmowa do wydania trzeciego 13 1. Wiadomości ogólne z metod spektroskopowych 15 1.1. Podstawowe wielkości metod spektroskopowych 15 1.2. Rola

Bardziej szczegółowo

Badania wybranych nanostruktur SnO 2 w aspekcie zastosowań sensorowych

Badania wybranych nanostruktur SnO 2 w aspekcie zastosowań sensorowych Badania wybranych nanostruktur SnO 2 w aspekcie zastosowań sensorowych Monika KWOKA, Jacek SZUBER Instytut Elektroniki Politechnika Śląska Gliwice PLAN PREZENTACJI 1. Podsumowanie dotychczasowych prac:

Bardziej szczegółowo

(Pieczęć Wykonawcy) Załącznik nr 8 do SIWZ Nr postępowania: ZP/259/050/D/11. Opis oferowanej dostawy OFERUJEMY:

(Pieczęć Wykonawcy) Załącznik nr 8 do SIWZ Nr postępowania: ZP/259/050/D/11. Opis oferowanej dostawy OFERUJEMY: . (Pieczęć Wykonawcy) Załącznik nr 8 do SIWZ Nr postępowania: ZP/259/050/D/11 Opis oferowanej dostawy OFERUJEMY: 1) Mikroskop AFM według pkt 1 a) załącznika nr 7 do SIWZ, model / producent..... Detekcja

Bardziej szczegółowo

Światło fala, czy strumień cząstek?

Światło fala, czy strumień cząstek? 1 Światło fala, czy strumień cząstek? Teoria falowa wyjaśnia: Odbicie Załamanie Interferencję Dyfrakcję Polaryzację Efekt fotoelektryczny Efekt Comptona Teoria korpuskularna wyjaśnia: Odbicie Załamanie

Bardziej szczegółowo

OPTYKA. Leszek Błaszkieiwcz

OPTYKA. Leszek Błaszkieiwcz OPTYKA Leszek Błaszkieiwcz Ojcem optyki jest Witelon (1230-1314) Zjawisko odbicia fal promień odbity normalna promień padający Leszek Błaszkieiwcz Rys. Zjawisko załamania fal normalna promień padający

Bardziej szczegółowo

Cząsteczki i światło. Jacek Waluk. Instytut Chemii Fizycznej PAN Kasprzaka 44/52, Warszawa

Cząsteczki i światło. Jacek Waluk. Instytut Chemii Fizycznej PAN Kasprzaka 44/52, Warszawa Cząsteczki i światło Jacek Waluk Instytut Chemii Fizycznej PAN Kasprzaka 44/52, 01-224 Warszawa 10 19 m (1000 lat świetlnych) 10-5 m (10 mikronów) 10 11 gwiazd w naszej galaktyce 10 22 gwiazd we Wszechświecie

Bardziej szczegółowo

Ekspansja plazmy i wpływ atmosfery reaktywnej na osadzanie cienkich warstw hydroksyapatytu. Marcin Jedyński

Ekspansja plazmy i wpływ atmosfery reaktywnej na osadzanie cienkich warstw hydroksyapatytu. Marcin Jedyński Ekspansja plazmy i wpływ atmosfery reaktywnej na osadzanie cienkich warstw hydroksyapatytu. Marcin Jedyński Metoda PLD (Pulsed Laser Deposition) PLD jest nowoczesną metodą inżynierii powierzchni, umożliwiającą

Bardziej szczegółowo

Układy zdyspergowane. Wykład 6

Układy zdyspergowane. Wykład 6 Układy zdyspergowane Wykład 6 Treśd Podwójna warstwa elektryczna Zjawiska elektrokinetyczne Potencjał zeta Nowoczesne metody oznaczania Stabilnośd dyspersji Stabilnośd dyspersji koloidalnej jest wypadkową

Bardziej szczegółowo

Metody fizykochemiczne w badaniach nowych materiałów

Metody fizykochemiczne w badaniach nowych materiałów Metody fizykochemiczne w badaniach nowych materiałów Prowadzący: Prof. dr hab. Jolanta Bukowska Dr hab. Marek Szklarczyk Czas wykładu: 1 semestr 30 godz. Sposób zaliczenia: egzamin pisemny Radio TV Mikrofale

Bardziej szczegółowo

Ćwiczenie 12 (44) Wyznaczanie długości fali świetlnej przy pomocy siatki dyfrakcyjnej

Ćwiczenie 12 (44) Wyznaczanie długości fali świetlnej przy pomocy siatki dyfrakcyjnej Ćwiczenie 12 (44) Wyznaczanie długości fali świetlnej przy pomocy siatki dyfrakcyjnej Wprowadzenie Światło widzialne jest to promieniowanie elektromagnetyczne (zaburzenie poła elektromagnetycznego rozchodzące

Bardziej szczegółowo

Badanie strutury powierzchni z atomową zdolnością rozdzielczą. Powierzchnia jak ją zdefiniować?

Badanie strutury powierzchni z atomową zdolnością rozdzielczą. Powierzchnia jak ją zdefiniować? Badanie strutury powierzchni z atomową zdolnością rozdzielczą Powierzchnia jak ją zdefiniować? Obszar kryształu, dla którego nie da się zastosować trójwymiarowych równań opisujących własności wnętrza.

Bardziej szczegółowo

Fizyka powierzchni 6-7/7. Dr Piotr Sitarek. Instytut Fizyki, Politechnika Wrocławska

Fizyka powierzchni 6-7/7. Dr Piotr Sitarek. Instytut Fizyki, Politechnika Wrocławska Fizyka powierzchni 6-7/7 Dr Piotr Sitarek Instytut Fizyki, Politechnika Wrocławska Lista zagadnień Fizyka powierzchni i międzypowierzchni, struktura powierzchni ciał stałych Termodynamika równowagowa i

Bardziej szczegółowo

Przedmiot: Fizyka. Światło jako fala. 2016/17, sem. letni 1

Przedmiot: Fizyka. Światło jako fala. 2016/17, sem. letni 1 Światło jako fala 1 Fala elektromagnetyczna widmo promieniowania Czułość oka ludzkiego w zakresie widzialnym 2 Wytwarzanie fali elektromagnetycznej o częstościach radiowych H. Hertz (1888) doświadczalne

Bardziej szczegółowo

Wstęp do astrofizyki I

Wstęp do astrofizyki I Wstęp do astrofizyki I Wykład 5 Tomasz Kwiatkowski Uniwersytet im. Adama Mickiewicza w Poznaniu Wydział Fizyki Instytut Obserwatorium Astronomiczne Tomasz Kwiatkowski, shortinst Wstęp do astrofizyki I,

Bardziej szczegółowo

Warsztaty metod fizyki teoretycznej Zestaw 1 Mikroskopia sił atomowych (AFM) - opis drgań ostrza

Warsztaty metod fizyki teoretycznej Zestaw 1 Mikroskopia sił atomowych (AFM) - opis drgań ostrza Warsztaty metod fizyki teoretycznej Zestaw 1 Mikroskopia sił atomowych (AFM) - opis drgań ostrza Jan Kaczmarczyk, Szymon Godlewski, Marcin Zagórski 2.1.28 1 Wprowadzenie Mikroskopia sił atomowych (Atomic

Bardziej szczegółowo

Jak badać strukturę powierzchni?

Jak badać strukturę powierzchni? Jak badać strukturę powierzchni? Wykład - 12 15 Anim - ten kod oznacza, że na stronie znajdują się animacje niewidoczne w pliku pdf. Aby oglądnąć te animacje skopiuj zbiór z pokazem PowerPoint Z. Postawa,

Bardziej szczegółowo

Dyfrakcja rentgenowska cz.2 Mikroskopia Sił Atomowych AFM

Dyfrakcja rentgenowska cz.2 Mikroskopia Sił Atomowych AFM Zaawansowane Metody Badań Strukturalnych Dyfrakcja rentgenowska cz.2 Mikroskopia Sił Atomowych AFM Fazowa analiza ilościowa Obliczenia strukturalne prawo Vegarda Pomiary cienkich warstw Budowa mikroskopu

Bardziej szczegółowo

Pytania do ćwiczeń na I-szej Pracowni Fizyki

Pytania do ćwiczeń na I-szej Pracowni Fizyki Ćw. nr 5 Oscylator harmoniczny. 1. Ruch harmoniczny prosty. Pojęcia: okres, wychylenie, amplituda. 2. Jaka siła powoduje ruch harmoniczny spręŝyny i ciała do niej zawieszonego? 3. Wzór na okres (Studenci

Bardziej szczegółowo

Techniki próżniowe (ex situ)

Techniki próżniowe (ex situ) Techniki próżniowe (ex situ) Oddziaływanie promieniowania X z materią rearrangement X-ray photon X-ray emission b) rearrangement a) photoemission photoelectron Auger electron c) Auger/X-ray emission a)

Bardziej szczegółowo

Mikroskopia polowa. Efekt tunelowy Historia odkryć Uwagi o tunelowaniu Zastosowane rozwiązania. Bolesław AUGUSTYNIAK

Mikroskopia polowa. Efekt tunelowy Historia odkryć Uwagi o tunelowaniu Zastosowane rozwiązania. Bolesław AUGUSTYNIAK Mikroskopia polowa Efekt tunelowy Historia odkryć Uwagi o tunelowaniu Zastosowane rozwiązania Bolesław AUGUSTYNIAK Efekt tunelowy Efekt kwantowy, którym tłumaczy się przenikanie elektronu w sposób niezgodny

Bardziej szczegółowo

Wykład XIV: Właściwości optyczne. JERZY LIS Wydział Inżynierii Materiałowej i Ceramiki Katedra Technologii Ceramiki i Materiałów Ogniotrwałych

Wykład XIV: Właściwości optyczne. JERZY LIS Wydział Inżynierii Materiałowej i Ceramiki Katedra Technologii Ceramiki i Materiałów Ogniotrwałych Wykład XIV: Właściwości optyczne JERZY LIS Wydział Inżynierii Materiałowej i Ceramiki Katedra Technologii Ceramiki i Materiałów Ogniotrwałych Treść wykładu: Treść wykładu: 1. Wiadomości wstępne: a) Załamanie

Bardziej szczegółowo

Poprawa charakterystyk promieniowania diod laserowych dużej mocy poprzez zastosowanie struktur periodycznych w płaszczyźnie złącza

Poprawa charakterystyk promieniowania diod laserowych dużej mocy poprzez zastosowanie struktur periodycznych w płaszczyźnie złącza Poprawa charakterystyk promieniowania diod laserowych dużej mocy poprzez zastosowanie struktur periodycznych w płaszczyźnie złącza Grzegorz Sobczak, Elżbieta Dąbrowska, Marian Teodorczyk, Joanna Kalbarczyk,

Bardziej szczegółowo

spis urządzeń użytych dnia moduł O-01

spis urządzeń użytych dnia moduł O-01 Cel ćwiczenia Celem ćwiczenia jest poznanie wybranych reprezentatywnych elementów optoelektronicznych nadajników światła (fotoemiterów), odbiorników światła (fotodetektorów) i transoptorów oraz zapoznanie

Bardziej szczegółowo

Opis przedmiotu zamówienia

Opis przedmiotu zamówienia ZP/UR/169/2012 Zał. nr 1a do siwz Opis przedmiotu zamówienia A. Spektrometr ramanowski z mikroskopem optycznym: 1) Spektrometr ramanowski posiadający podwójny tor detekcyjny, wyposażony w chłodzony termoelektrycznie

Bardziej szczegółowo

1 Źródła i detektory. I. Badanie charakterystyki spektralnej nietermicznych źródeł promieniowania elektromagnetycznego

1 Źródła i detektory. I. Badanie charakterystyki spektralnej nietermicznych źródeł promieniowania elektromagnetycznego 1 I. Badanie charakterystyki spektralnej nietermicznych źródeł promieniowania elektromagnetycznego Cel ćwiczenia: Wyznaczenie charakterystyki spektralnej nietermicznego źródła promieniowania (dioda LD

Bardziej szczegółowo

Właściwości optyczne. Oddziaływanie światła z materiałem. Widmo światła widzialnego MATERIAŁ

Właściwości optyczne. Oddziaływanie światła z materiałem. Widmo światła widzialnego MATERIAŁ Właściwości optyczne Oddziaływanie światła z materiałem hν MATERIAŁ Transmisja Odbicie Adsorpcja Załamanie Efekt fotoelektryczny Tradycyjnie właściwości optyczne wiążą się z zachowaniem się materiałów

Bardziej szczegółowo

Mody sprzęŝone plazmon-fonon w silnych polach magnetycznych

Mody sprzęŝone plazmon-fonon w silnych polach magnetycznych Mody sprzęŝone plazmon-fonon w silnych polach magnetycznych Klasyczny przykład pośredniego oddziaływania pola magnetycznego na wzbudzenia fononowe Schemat: pole magnetyczne (siła Lorentza) nośniki (oddziaływanie

Bardziej szczegółowo

Fizyka powierzchni. Dr Piotr Sitarek. Katedra Fizyki Doświadczalnej, Wydział Podstawowych Problemów Techniki, Politechnika Wrocławska

Fizyka powierzchni. Dr Piotr Sitarek. Katedra Fizyki Doświadczalnej, Wydział Podstawowych Problemów Techniki, Politechnika Wrocławska Fizyka powierzchni 5 Dr Piotr Sitarek Katedra Fizyki Doświadczalnej, Wydział Podstawowych Problemów Techniki, Politechnika Wrocławska Lista zagadnień Fizyka powierzchni i międzypowierzchni, struktura powierzchni

Bardziej szczegółowo

Oddziaływanie promieniowania X z materią. Podstawowe mechanizmy

Oddziaływanie promieniowania X z materią. Podstawowe mechanizmy Oddziaływanie promieniowania X z materią Podstawowe mechanizmy Promieniowanie od oscylującego elektronu Rozpraszanie Thomsona Dyspersja podejście klasyczne Fala padająca Wymuszony, tłumiony oscylator harmoniczny

Bardziej szczegółowo

Światło ma podwójną naturę:

Światło ma podwójną naturę: Światło ma podwójną naturę: przejawia własności fal i cząstek W. C. Roentgen ( Nobel 1901) Istnieje ciągłe przejście pomiędzy tymi własnościami wzdłuż spektrum fal elektromagnetycznych Dla niskich częstości

Bardziej szczegółowo

Dźwięk. Cechy dźwięku, natura światła

Dźwięk. Cechy dźwięku, natura światła Dźwięk. Cechy dźwięku, natura światła Fale dźwiękowe (akustyczne) - podłużne fale mechaniczne rozchodzące się w ciałach stałych, cieczach i gazach. Zakres słyszalnej częstotliwości f: 20 Hz < f < 20 000

Bardziej szczegółowo

h λ= mv h - stała Plancka (4.14x10-15 ev s)

h λ= mv h - stała Plancka (4.14x10-15 ev s) Twórcy podstaw optyki elektronowej: De Broglie LV. 1924 hipoteza: każde ciało poruszające się ma przyporządkowaną falę a jej długość jest ilorazem stałej Plancka i pędu. Elektrony powinny więc mieć naturę

Bardziej szczegółowo

Łukowe platerowanie jonowe

Łukowe platerowanie jonowe Łukowe platerowanie jonowe Typy wyładowania łukowego w zależności od rodzaju emisji elektronów z grzaną katodą z termoemisyjną katodą z katodą wnękową łuk rozłożony łuk z wędrującą plamką katodową dr K.Marszałek

Bardziej szczegółowo

Wstęp do astrofizyki I

Wstęp do astrofizyki I Wstęp do astrofizyki I Wykład 5 Tomasz Kwiatkowski 3 listopad 2010 r. Tomasz Kwiatkowski, Wstęp do astrofizyki I, Wykład 5 1/41 Plan wykładu Podstawy optyki geometrycznej Załamanie światła, soczewki Odbicie

Bardziej szczegółowo

Bioinformatyka wykład 11, 11.I.2011 Białkowa bioinformatyka strukturalna c.d.

Bioinformatyka wykład 11, 11.I.2011 Białkowa bioinformatyka strukturalna c.d. Bioinformatyka wykład 11, 11.I.2011 Białkowa bioinformatyka strukturalna c.d. krzysztof_pawlowski@sggw.pl 11.01.11 1 Dopasowanie strukturalne (alignment) odległość: d ij = (x i -x J ) 2 + (y i -y J ) 2

Bardziej szczegółowo

Wykład 9: Fale cz. 1. dr inż. Zbigniew Szklarski

Wykład 9: Fale cz. 1. dr inż. Zbigniew Szklarski Wykład 9: Fale cz. 1 dr inż. Zbigniew Szklarski szkla@agh.edu.pl http://layer.uci.agh.edu.pl/z.szklarski/ Klasyfikacja fal fale mechaniczne zaburzenie przemieszczające się w ośrodku sprężystym, fale elektromagnetyczne

Bardziej szczegółowo

PRACOWNIA MIKROSKOPII

PRACOWNIA MIKROSKOPII 1. Kierownik Pracowni: Dr hab. Andrzej Wojtczak, prof. UMK 2. Wykonujący badania: Mgr Grzegorz Trykowski 3. Adres: Uniwersytet Mikołaja Kopernika Wydział Chemii Pracownia Analiz Instrumentalnych ul. Gagarina

Bardziej szczegółowo

Instytut Fizyki Doświadczalnej Wydział Matematyki, Fizyki i Informatyki UNIWERSYTET GDAŃSKI

Instytut Fizyki Doświadczalnej Wydział Matematyki, Fizyki i Informatyki UNIWERSYTET GDAŃSKI Instytut Fizyki Doświadczalnej Wydział Matematyki, Fizyki i Informatyki UNIWERSYTET GDAŃSKI I. Zagadnienia do opracowania. 1. Fizyczny charakter wiązań w cząsteczkach. 2. Elektryczne momenty dipolowe cząsteczek.

Bardziej szczegółowo

Charakteryzacja właściwości elektronowych i optycznych struktur AlGaN GaN Dagmara Pundyk

Charakteryzacja właściwości elektronowych i optycznych struktur AlGaN GaN Dagmara Pundyk Charakteryzacja właściwości elektronowych i optycznych struktur AlGaN GaN Dagmara Pundyk Promotor: dr hab. inż. Bogusława Adamowicz, prof. Pol. Śl. Zadania pracy Pomiary transmisji i odbicia optycznego

Bardziej szczegółowo

I. PROMIENIOWANIE CIEPLNE

I. PROMIENIOWANIE CIEPLNE I. PROMIENIOWANIE CIEPLNE - lata '90 XIX wieku WSTĘP Widmo promieniowania elektromagnetycznego zakres "pokrycia" różnymi rodzajami fal elektromagnetycznych promieniowania zawartego w danej wiązce. rys.i.1.

Bardziej szczegółowo

Elektrostatyka ŁADUNEK. Ładunek elektryczny. Dr PPotera wyklady fizyka dosw st podypl. n p. Cząstka α

Elektrostatyka ŁADUNEK. Ładunek elektryczny. Dr PPotera wyklady fizyka dosw st podypl. n p. Cząstka α Elektrostatyka ŁADUNEK elektron: -e = -1.610-19 C proton: e = 1.610-19 C neutron: 0 C n p p n Cząstka α Ładunek elektryczny Ładunek jest skwantowany: Jednostką ładunku elektrycznego w układzie SI jest

Bardziej szczegółowo

Uniwersytet Łódzki, Wydział Chemii Katedra Chemii Nieorganicznej i Analitycznej Zakład Elektroanalizy i Elektrochemii Łódź, ul.

Uniwersytet Łódzki, Wydział Chemii Katedra Chemii Nieorganicznej i Analitycznej Zakład Elektroanalizy i Elektrochemii Łódź, ul. Uniwersytet Łódzki, Wydział Chemii 91-403 Łódź, ul. Tamka 12 Andrzej Leniart Akademia Ciekawej Chemii 11 czerwiec 2014 r. Z czego zbudowana jest materia? Demokryt z Abdery (ur. ok. 460 p.n.e., zm. ok.

Bardziej szczegółowo

Techniki mikroskopowe mikroskopia optyczna i fluorescencyjna, skaningowy mikroskop elektronowy i mikroskop sił atomowych

Techniki mikroskopowe mikroskopia optyczna i fluorescencyjna, skaningowy mikroskop elektronowy i mikroskop sił atomowych Techniki mikroskopowe mikroskopia optyczna i fluorescencyjna, skaningowy mikroskop elektronowy i mikroskop sił atomowych Mariusz Kępczyński, p. 148, kepczyns@chemia.uj.edu.pl Wstęp Plan wykładu mikroskopia

Bardziej szczegółowo

Oddziaływanie elektrostatyczne opisane prawem Culomba. q - ładunek elektryczny r -odległość pomiędzy ładunkami ε -stała dielektryczna środowiska

Oddziaływanie elektrostatyczne opisane prawem Culomba. q - ładunek elektryczny r -odległość pomiędzy ładunkami ε -stała dielektryczna środowiska Oddziaływania jonowe Oddziaływanie elektrostatyczne opisane prawem Culomba F = q1q 4πεr 2 2 q - ładunek elektryczny r -odległość pomiędzy ładunkami ε -stała dielektryczna środowiska zachodzi pomiędzy atomami

Bardziej szczegółowo

Informacje ogólne. 45 min. test na podstawie wykładu Zaliczenie ćwiczeń na podstawie prezentacji Punkty: test: 60 %, prezentacja: 40 %.

Informacje ogólne. 45 min. test na podstawie wykładu Zaliczenie ćwiczeń na podstawie prezentacji Punkty: test: 60 %, prezentacja: 40 %. Informacje ogólne Wykład 28 h Ćwiczenia 14 Charakter seminaryjny zespołu dwuosobowe ~20 min. prezentacje Lista tematów na stronie Materiały do wykładu na stronie: http://urbaniak.fizyka.pw.edu.pl Zaliczenie:

Bardziej szczegółowo

ostawa. Fizyka powierzchni i nanostruktury 4

ostawa. Fizyka powierzchni i nanostruktury 4 Obrazy dyfrakcyjne elektronów Jak badać strukturę powierzchni? Własności: Dyfrakcja elektronowa cd. Dyfrakcja zachowuje symetrię. Duże odległości w obrazie dyfrakcyjnym oznaczają małe odległości na powierzchni.

Bardziej szczegółowo

Prawa optyki geometrycznej

Prawa optyki geometrycznej Optyka Podstawowe pojęcia Światłem nazywamy fale elektromagnetyczne, o długościach, na które reaguje oko ludzkie, tzn. 380-780 nm. O falowych własnościach światła świadczą takie zjawiska, jak ugięcie (dyfrakcja)

Bardziej szczegółowo

ELEKTROCHEMICZNIE OTRZYMYWANE NANOSTRUKTURY ZŁOTA JAKO PODŁOŻA DLA ENZYMÓW

ELEKTROCHEMICZNIE OTRZYMYWANE NANOSTRUKTURY ZŁOTA JAKO PODŁOŻA DLA ENZYMÓW ELEKTROCHEMICZNIE OTRZYMYWANE NANOSTRUKTURY ZŁOTA JAKO PODŁOŻA DLA ENZYMÓW Aleksandra Pawłowska Pracownia Elektrochemii Promotor: dr hab. Barbara Pałys Tło - http://www.pgi.gov.pl/muzeum/kolekcja/zloto/guardon.jpg

Bardziej szczegółowo

Pole elektrostatyczne

Pole elektrostatyczne Termodynamika 1. Układ termodynamiczny 5 2. Proces termodynamiczny 5 3. Bilans cieplny 5 4. Pierwsza zasada termodynamiki 7 4.1 Pierwsza zasada termodynamiki w postaci różniczkowej 7 5. Praca w procesie

Bardziej szczegółowo

Pasmowa teoria przewodnictwa. Anna Pietnoczka

Pasmowa teoria przewodnictwa. Anna Pietnoczka Pasmowa teoria przewodnictwa elektrycznego Anna Pietnoczka Wpływ rodzaju wiązań na przewodność próbki: Wiązanie jonowe - izolatory Wiązanie metaliczne - przewodniki Wiązanie kowalencyjne - półprzewodniki

Bardziej szczegółowo

zadania zamknięte W zadaniach od 1. do 10. wybierz i zaznacz jedną poprawną odpowiedź.

zadania zamknięte W zadaniach od 1. do 10. wybierz i zaznacz jedną poprawną odpowiedź. zadania zamknięte W zadaniach od 1. do 10. wybierz i zaznacz jedną poprawną odpowiedź. Zadanie 1. (1 p.) Wybierz ten zestaw wielkości fizycznych, który zawiera wyłącznie wielkości skalarne. a. ciśnienie,

Bardziej szczegółowo

Wyznaczanie rozmiarów szczelin i przeszkód za pomocą światła laserowego

Wyznaczanie rozmiarów szczelin i przeszkód za pomocą światła laserowego Ćwiczenie O5 Wyznaczanie rozmiarów szczelin i przeszkód za pomocą światła laserowego O5.1. Cel ćwiczenia Celem ćwiczenia jest wykorzystanie zjawiska dyfrakcji i interferencji światła do wyznaczenia rozmiarów

Bardziej szczegółowo

WYMAGANIA EDUKACYJNE Z FIZYKI

WYMAGANIA EDUKACYJNE Z FIZYKI WYMAGANIA EDUKACYJNE Z FIZYKI KLASA III Drgania i fale mechaniczne Wymagania na stopień dopuszczający obejmują treści niezbędne dla dalszego kształcenia oraz użyteczne w pozaszkolnej działalności ucznia.

Bardziej szczegółowo

ZASADY ZALICZENIA PRZEDMIOTU MBS

ZASADY ZALICZENIA PRZEDMIOTU MBS ZASADY ZALICZENIA PRZEDMIOTU MBS LABORATORIUM - MBS 1. ROZWIĄZYWANIE WIDM kolokwium NMR 25 kwietnia 2016 IR 30 maja 2016 złożone 13 czerwca 2016 wtorek 6.04 13.04 20.04 11.05 18.05 1.06 8.06 coll coll

Bardziej szczegółowo

Plan. Kropki kwantowe - część III spektroskopia pojedynczych kropek kwantowych. Kropki samorosnące. Kropki fluktuacje szerokości

Plan. Kropki kwantowe - część III spektroskopia pojedynczych kropek kwantowych. Kropki samorosnące. Kropki fluktuacje szerokości Plan Kropki kwantowe - część III spektroskopia pojedynczych kropek kwantowych Sebastian Maćkowski Instytut Fizyki Uniwersytet Mikołaja Kopernika 1. Techniki pomiarowe 2. Podstawowe wyniki 3. Struktura

Bardziej szczegółowo

Mikroskopie skaningowe

Mikroskopie skaningowe SPM Scanning Probe Microscopy Mikroskopie skaningowe (SPM- Sharp Probe Microscopy) Richard Feynman, Dec.29 th, 1959, Caltech: There's Plenty of Room at the Bottom. I want to offer another prize of another

Bardziej szczegółowo

Promieniowanie rentgenowskie. Podstawowe pojęcia krystalograficzne

Promieniowanie rentgenowskie. Podstawowe pojęcia krystalograficzne Promieniowanie rentgenowskie Podstawowe pojęcia krystalograficzne Krystalografia - podstawowe pojęcia Komórka elementarna (zasadnicza): najmniejszy, charakterystyczny fragment sieci przestrzennej (lub

Bardziej szczegółowo

Badanie utleniania kwasu mrówkowego na stopach trójskładnikowych Pt-Rh-Pd

Badanie utleniania kwasu mrówkowego na stopach trójskładnikowych Pt-Rh-Pd Badanie utleniania kwasu mrówkowego na stopach trójskładnikowych Pt-Rh-Pd Kamil Wróbel Pracownia Elektrochemicznych Źródeł Energii Kierownik pracy: prof. dr hab. A. Czerwiński Opiekun pracy: dr M. Chotkowski

Bardziej szczegółowo

39 DUALIZM KORPUSKULARNO FALOWY.

39 DUALIZM KORPUSKULARNO FALOWY. Włodzimierz Wolczyński 39 DUALIZM KORPUSKULARNO FALOWY. ZJAWISKO FOTOELEKTRYCZNE. FALE DE BROGILE Fale radiowe Fale radiowe ultrakrótkie Mikrofale Podczerwień IR Światło Ultrafiolet UV Promienie X (Rentgena)

Bardziej szczegółowo

Laboratorium techniki laserowej. Ćwiczenie 1. Modulator akustooptyczny

Laboratorium techniki laserowej. Ćwiczenie 1. Modulator akustooptyczny Laboratorium techniki laserowej Ćwiczenie 1. Modulator akustooptyczny Katedra Optoelektroniki i Systemów Elektronicznych, WETI, Politechnika Gdaoska Gdańsk 2006 1. Wstęp Ogromne zapotrzebowanie na informację

Bardziej szczegółowo

Własności optyczne półprzewodników

Własności optyczne półprzewodników Własności optyczne półprzewodników Andrzej Wysmołek Wykład przygotowany w oparciu o wykłady prowadzone na Wydziale Fizyki UW przez prof. Mariana Grynberga oraz prof. Romana Stępniewskiego Klasyfikacja

Bardziej szczegółowo
