Niezwykłe światło. ultrakrótkie impulsy laserowe. Piotr Fita
|
|
- Urszula Woźniak
- 8 lat temu
- Przeglądów:
Transkrypt
1 Niezwykłe światło ultrakrótkie impulsy laserowe Laboratorium Procesów Ultraszybkich Zakład Optyki Wydział Fizyki Uniwersytetu Warszawskiego

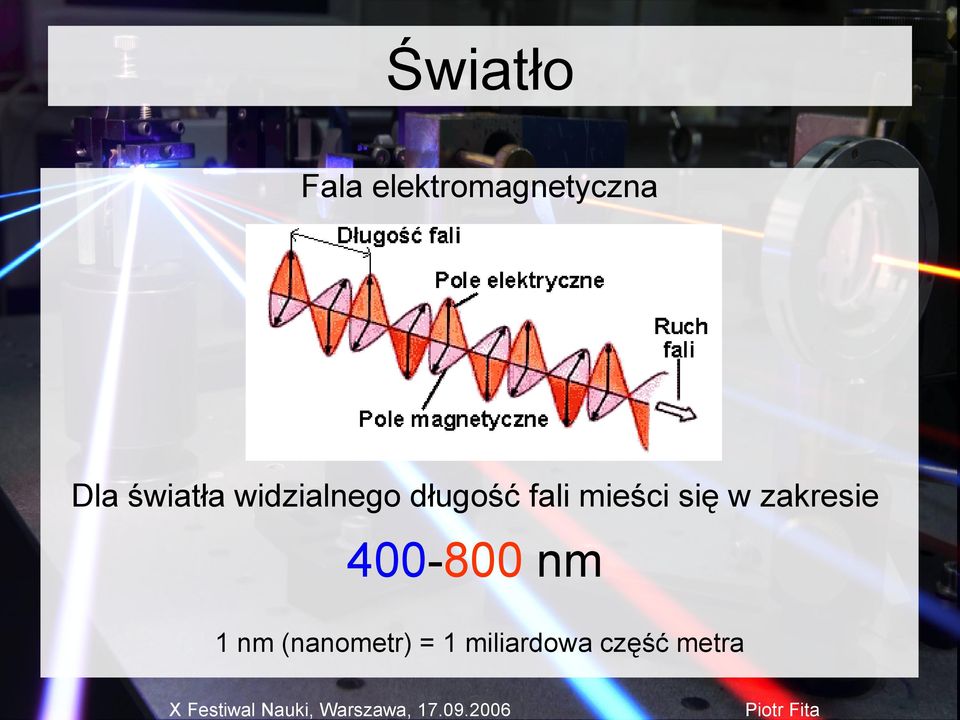

2 Światło Fala elektromagnetyczna Dla światła widzialnego długość fali mieści się w zakresie nm 1 nm (nanometr) = 1 miliardowa część metra

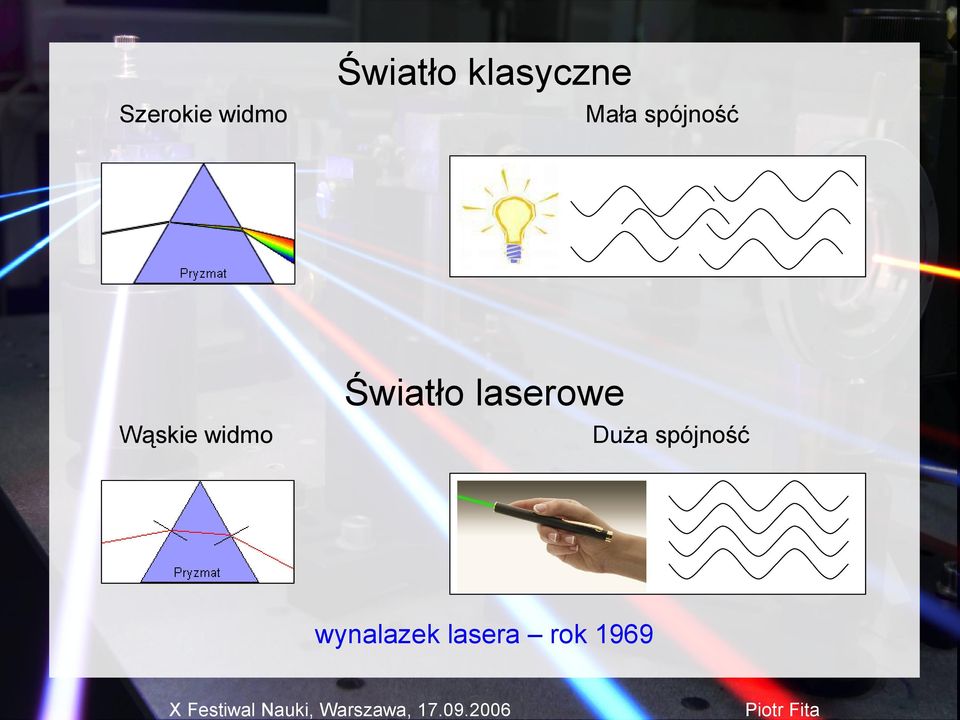

3 Światło klasyczne Szerokie widmo Mała spójność Światło laserowe Wąskie widmo Duża spójność wynalazek lasera rok 1969
4 Ultrakrótkie impulsy laserowe Szerokie widmo ale Światło spójne

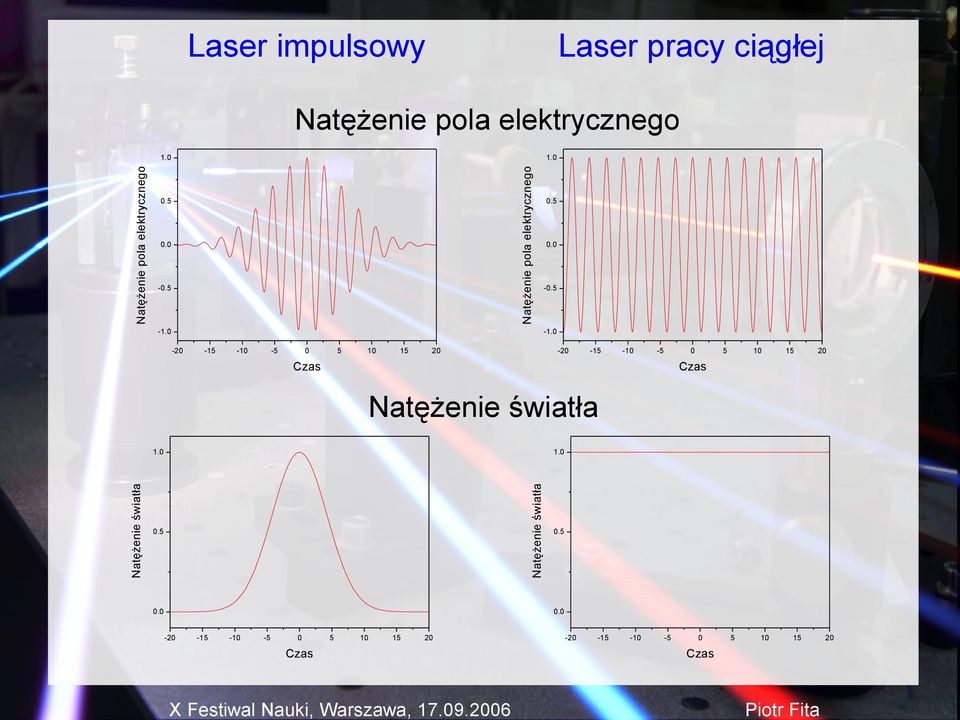

5 Laser impulsowy Laser pracy ciągłej Natężenie pola elektrycznego 1.0 Natężenie pola elektrycznego Natężenie pola elektrycznego Czas Czas Natężenie światła 1.0 Natężenie światła Natężenie światła Czas Czas 20
6 Skale czasu 1018 s s 10-1 s 1 fs = s wiek Wszechświata = 8 min fs
7 Moc Laser pracy ciągłej Laser femtosekundowy 10 ns ze wzmacniaczem moc szczytowa = moc średnia (układ laboratoryjny) wskaźnik: laser kosmetyczny: laser spawalniczy: laser chemiczny (broń laserowa): 1 mw ~10 W ~100 W <100 kw ms 10 fs czas moc szczytowa fs = czas 106 moc średnia kw 10 W 1012 W
8 Granice mocy Elektrownia atomowa: ~109 W Moc: > 1015 W Impuls: 440 fs
9 Oddziaływanie ultrakrótkich impulsów światła z materią

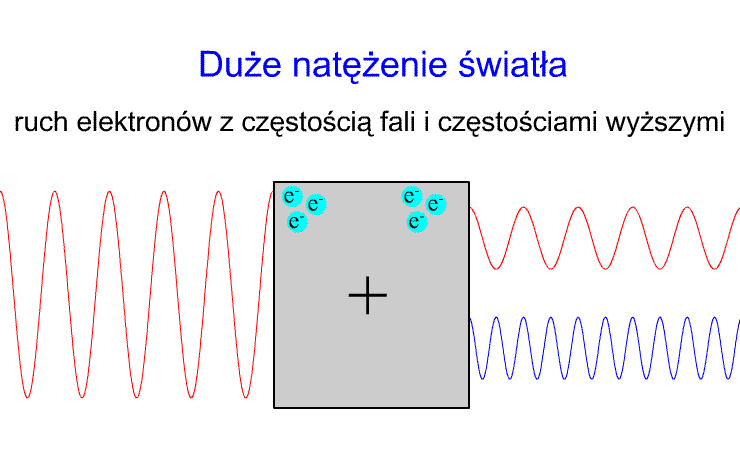

10 Generacja drugiej harmonicznej

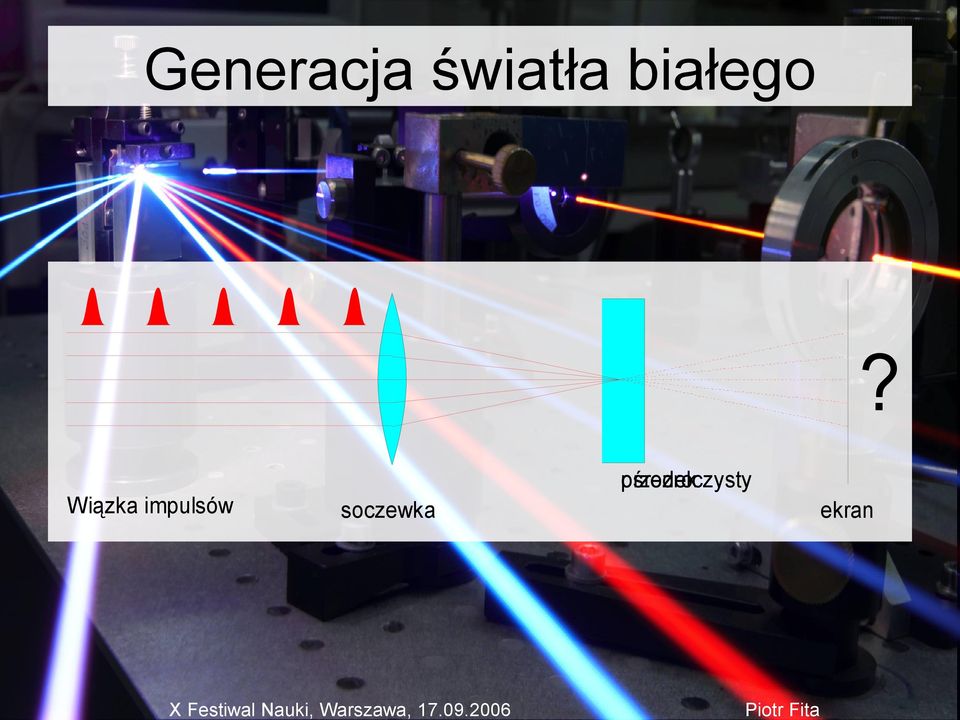

11 Generacja światła białego? przezroczysty ośrodek Wiązka impulsów soczewka ekran
12 Generacja światła białego

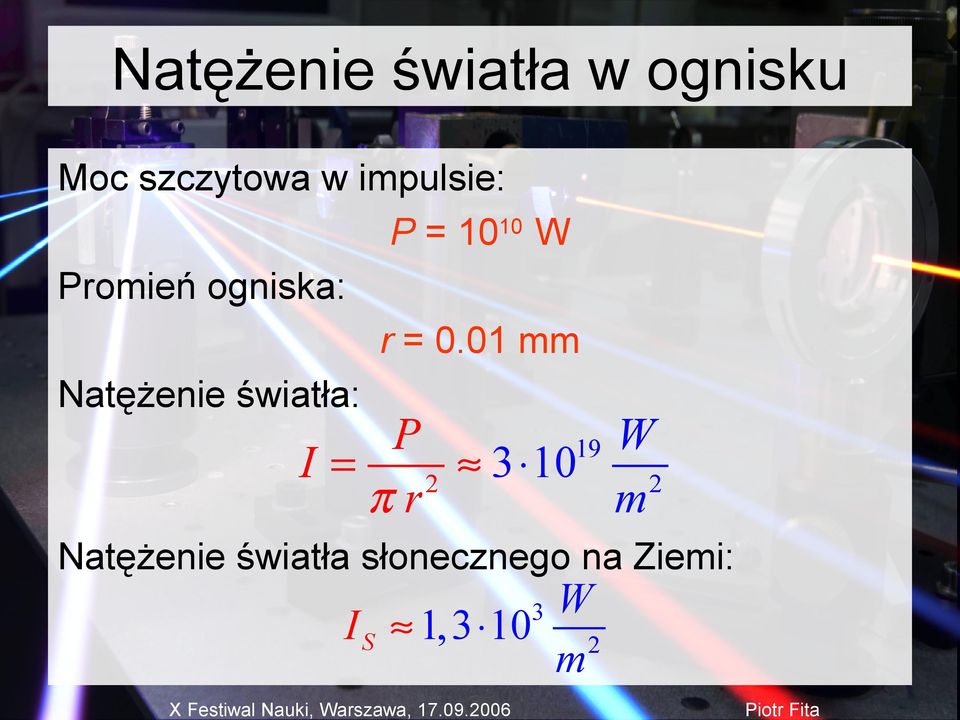

13 Natężenie światła w ognisku Moc szczytowa w impulsie: P = 1010 W Promień ogniska: r = 0.01 mm Natężenie światła: P 19 W I= πr m Natężenie światła słonecznego na Ziemi: W I S 1, m 3
14 Optyczny efekt Kerra Przy dużych natężeniach światła współczynnik załamania zależy od natężenia światła: n = n0 + n2 I Natężenie światła w impulsie zależy od czasu: I duże I małe I małe czas Impuls widzi zmienny w czasie współczynnik załamania (samomodulacja fazy) Powstają nowe częstości (barwy)
15 Wytwarzanie ultrakrótkich impulsów światła

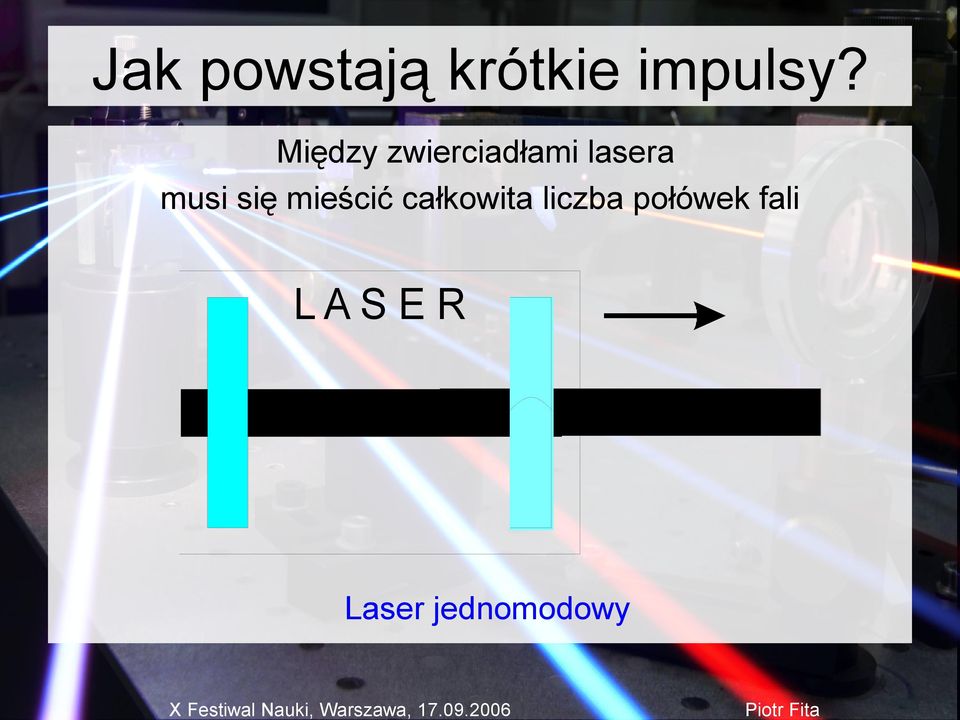

16 Jak powstają krótkie impulsy? Między zwierciadłami lasera musi się mieścić całkowita liczba połówek fali LAS E R Laser jednomodowy
17 Jak powstają krótkie impulsy? Między zwierciadłami lasera musi się mieścić całkowita liczba połówek fali LAS E R 5 modów Laser wielomodowy z synchronizacją modów
18 Jak powstają krótkie impulsy? Między zwierciadłami lasera musi się mieścić całkowita liczba połówek fali LAS E R 100 modów Laser wielomodowy z synchronizacją modów

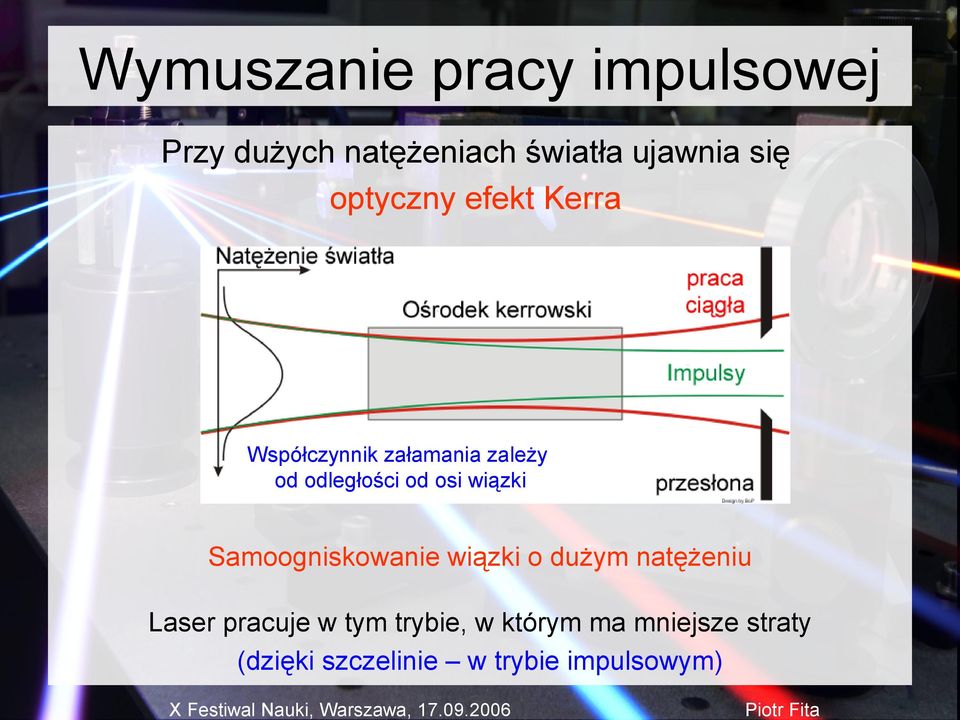

19 Wymuszanie pracy impulsowej Przy dużych natężeniach światła ujawnia się optyczny efekt Kerra Współczynnik załamania zależy od odległości od osi wiązki Samoogniskowanie wiązki o dużym natężeniu Laser pracuje w tym trybie, w którym ma mniejsze straty (dzięki szczelinie w trybie impulsowym)

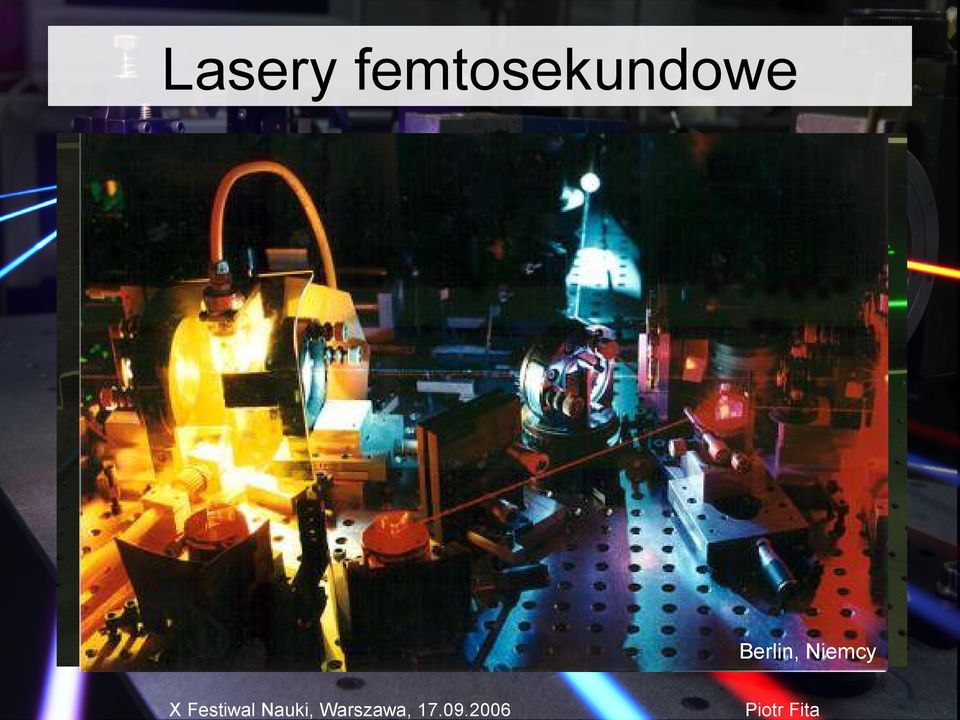

20 Lasery femtosekundowe Edmonton, Berlin,Kanada Niemcy
21 Zastosowania ultrakrótkich impulsów światła
22 Dynamika reakcji chemicznych Zrywanie i powstawanie wiązań chemicznych zachodzi w skali femtosekund
23 Absorpcja przejściowa Impuls pompujący: Impuls sondujący: wzbudzenie cząsteczek monitorowanie zmian absorpcji start badanego procesu fotografia w trakcie procesu długość fali dopasowana do badanej reakcji wiele różnych długości fali Układ pomiarowy
24
25 Wynik doświadczenia Czerwony cząsteczki absorbują światło Niebieski: cząsteczki wzmacniają światło Opóźnienie [fs] Interpretacja
26 Mikroskopia dwufotonowa Główny odbiorca laserów femtosekundowych! dwa fotony absorbowane absorbowany foton emitowany foton Prawdopodobieństwo proporcjonalne natężenia światła do absorpcji emitowany foton Prawdopodobieństwo proporcjonalne kwadratu natężenia do światła absorpcji
27 Mikroskopia dwufotonowa obiektyw fotonyz są tylko obszaru emitowane ogniska bardzo duża absorpcja duże natężenie małe natężenie znikoma absorpcja
28 Mikroskopia dwufotonowa Obrazy 3D! Winfried Denk, Karel Svoboda, 1997
29 Obróbka metalu impuls nanosekundowy impuls femtosekundowy średnica otworu: 100 µm
30 Obróbka metalu
31 Obróbka metalu Biotronik GMBH
32 Laserowa korekcja wad wzroku Standardowa metoda: 1. Ostrze ścina zewnętrzną warstwę rogówki 2. Laser usuwa fragmenty głębszych części rogówki
33 Laserowa korekcja wad wzroku Mechaniczne usuwanie zewnętrznej warstwy rogówki
34 Laserowa korekcja wad wzroku
35 Laserowa korekcja wad wzroku Laserowa obróbka materiałów przezroczystych
36 Laserowa korekcja wad wzroku Laserowe usuwanie zewnętrznej warstwy rogówki
37 Laserowa korekcja wad wzroku Laserowe usuwanie zewnętrznej warstwy rogówki Możliwe dzięki zastosowaniu laserów femtosekundowych (pozwalają operować poprzez zewnętrzną warstwę rogówki, nie niszczą sąsiadujących tkanek)
38 Przyszłość Rozwój laserów impulsowych Wzrost mocy TTT Table Top Terawatt (stołowe układy terawatowe) doświadczenia z ultrasilnymi natężeniami światła nie wymagające dużych nakładów finansowych Krótsze impulsy Lasery attosekundowe badania dynamiki elektronów w pojedynczych atomach
39 Przyszłość TTT Table-Top Terawatt (małe systemy terawatowe) doświadczenia z ultrasilnymi natężeniami światła nie wymagające dużych nakładów finansowych Lasery attosekundowe badania dynamiki elektronów w pojedynczych atomach
