1 ARCHITEKTONICZNE BIURO USŁUG PROJEKTOWYCH GACEK & HOFFMANN Sp. z o.o. Rynek 26/10; WROCŁAW ; POLAND tel ; tel ; fax NIP ; Regon biuro@gacek.net.pl; PROJEKT WYKONAWCZY BRANŻY ELEKTRYCZNA Rewizja A PRZEBUDOWY CZĘŚCI ISTNIEJĄCEJ HALI POD MONTAŻ KABINO-SUSZARKI LAKIERNICZEJ na terenie zajezdni tramwajowej ZUR CHORZÓW przy ul. Inwalidzkiej Chorzów; dz.nr 942/31; obręb 0002 Chorzów Inwestor: TRAMWAJE ŚLĄSKIE S.A. ul. Inwalidzkiej Chorzów Wrocław; grudzień 2011r.

2 STRONA TYTUŁOWA TEMAT/ OBIEKT /ADRES: PROJEKT WYKONAWCZY PRZEBUDOWY CZĘŚCI ISTNIEJĄCEJ HALI REMONTOWEJ POD MONTAŻ KABINO-SUSZARKI LAKIERNICZEJ na terenie ZAJEZDNI TRAMWAJOWEJ ZUR CHORZÓW; przy ul. Inwalidzkiej 5; Chorzów; dz. Nr 942/31; obręb 0002; INWESTOR: TRAMWAJE ŚLĄSKIE S.A. ul. Inwalidzka 5; Chorzów JEDNOSTKA PROJEKTOWA: Architektoniczne Biuro Usług Projektowych GACEK & HOFFMANN Sp. z o.o. ; ; tel. (+48 71) ;fax. (+48 71) ; tel. mobil STADIUM PROJEKTOWE / DATA / INDEX: PROJEKT WYKONAWCZY / Projekt 0156/ Rewizja A BRANŻA: INSTALACJE ELEKTRYCZNE PROJEKTANCI: Stanowisko Imię i Nazwisko Podpis Kierownik biurakoordynator projektu. Projektant- Instalacje elektryczne Sprawdzający- Instalacje elektryczne Opracował: mgr inż. Andrzej Gacek upr. projektant w specjalności konstrukcja nr upr. 245/94/OP, ew. DOŚ/BO/5517/01 mgr inż. Ewald Mrugała upr. projektant w specjalności elektrycznej upr. 201/91/OP, ew. OPL/IE/0736/01 mgr inż. Krzysztof Giesa upr. projektant w specjalności elektrycznej upr. 195/91/OP, ew. OPL/IE/1002/01 mgr inż. Tomasz Lipski 2/6

3 STRONA TYTUŁOWA SPIS ZAWARTOŚCI DOKUMENTACJI 1. Dane ewidencyjne 2. Zakres i podstawa opracowania. 3. Wewnętrzna instalacja elektryczna. 4. Obliczenia 5. Zestawienie rysunków 1. Schemat ideowy zasilania Skala -; rys. 1E/PW-156/11 2. Rzut przyziemia Skala 1:100 rys. 2E/PW-156/11 3/6

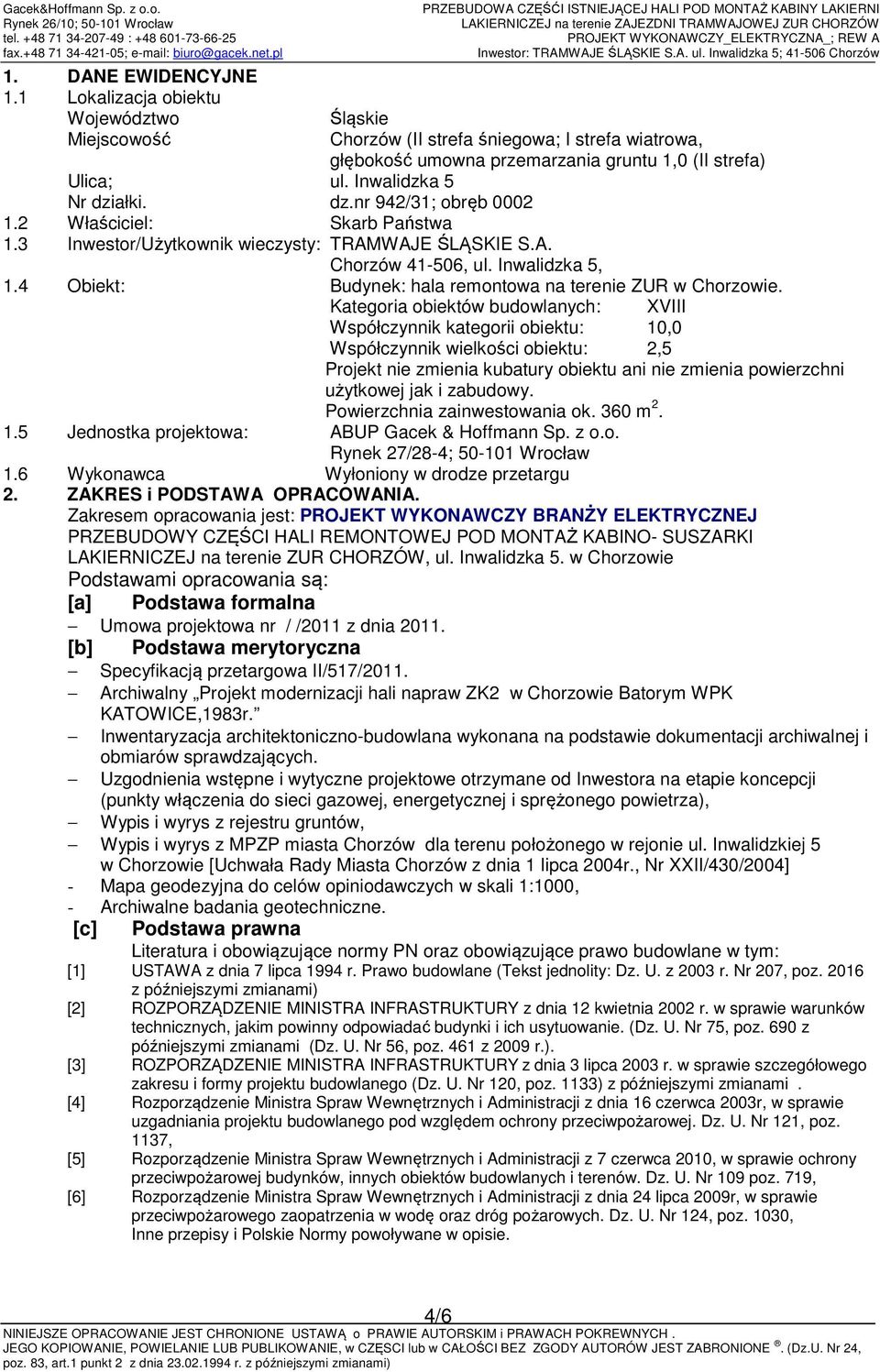

4 1. DANE EWIDENCYJNE 1.1 Lokalizacja obiektu Województwo Miejscowość Śląskie Chorzów (II strefa śniegowa; I strefa wiatrowa, głębokość umowna przemarzania gruntu 1,0 (II strefa) Ulica; ul. Inwalidzka 5 Nr działki. dz.nr 942/31; obręb Właściciel: Skarb Państwa 1.3 Inwestor/Użytkownik wieczysty: TRAMWAJE ŚLĄSKIE S.A. Chorzów , ul. Inwalidzka 5, 1.4 Obiekt: Budynek: hala remontowa na terenie ZUR w Chorzowie. Kategoria obiektów budowlanych: XVIII Współczynnik kategorii obiektu: 10,0 Współczynnik wielkości obiektu: 2,5 Projekt nie zmienia kubatury obiektu ani nie zmienia powierzchni użytkowej jak i zabudowy. Powierzchnia zainwestowania ok. 360 m Jednostka projektowa: ABUP Gacek & Hoffmann Sp. z o.o. Rynek 27/28-4; Wrocław 1.6 Wykonawca Wyłoniony w drodze przetargu 2. ZAKRES i PODSTAWA OPRACOWANIA. Zakresem opracowania jest: PROJEKT WYKONAWCZY BRANŻY ELEKTRYCZNEJ PRZEBUDOWY CZĘŚCI HALI REMONTOWEJ POD MONTAŻ KABINO- SUSZARKI LAKIERNICZEJ na terenie ZUR CHORZÓW, ul. Inwalidzka 5. w Chorzowie Podstawami opracowania są: [a] Podstawa formalna Umowa projektowa nr / /2011 z dnia [b] Podstawa merytoryczna Specyfikacją przetargowa II/517/2011. Archiwalny Projekt modernizacji hali napraw ZK2 w Chorzowie Batorym WPK KATOWICE,1983r. Inwentaryzacja architektoniczno-budowlana wykonana na podstawie dokumentacji archiwalnej i obmiarów sprawdzających. Uzgodnienia wstępne i wytyczne projektowe otrzymane od Inwestora na etapie koncepcji (punkty włączenia do sieci gazowej, energetycznej i sprężonego powietrza), Wypis i wyrys z rejestru gruntów, Wypis i wyrys z MPZP miasta Chorzów dla terenu położonego w rejonie ul. Inwalidzkiej 5 w Chorzowie [Uchwała Rady Miasta Chorzów z dnia 1 lipca 2004r., Nr XXII/430/2004] - Mapa geodezyjna do celów opiniodawczych w skali 1:1000, - Archiwalne badania geotechniczne. [c] Podstawa prawna Literatura i obowiązujące normy PN oraz obowiązujące prawo budowlane w tym: [1] USTAWA z dnia 7 lipca 1994 r. Prawo budowlane (Tekst jednolity: Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) [2] ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami (Dz. U. Nr 56, poz. 461 z 2009 r.). [3] ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133) z późniejszymi zmianami. [4] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r, w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej. Dz. U. Nr 121, poz. 1137, [5] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 7 czerwca 2010, w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Dz. U. Nr 109 poz. 719, [6] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009r, w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych. Dz. U. Nr 124, poz. 1030, Inne przepisy i Polskie Normy powoływane w opisie. 4/6

5 3. WEWNĘTRZNA INSTALACJA ELEKTRYCZNA 3.1 Bilans mocy Zgodnie z dostarczonymi przez inwestora dokumentami, zakład posiada rezerwę mocy wystarczającą na zrealizowanie przyłączenia projektowanych odbiorów. W tabeli poniżej przedstawiono projektowaną moc urządzeń zainstalowaną na modernizowanej hali. Typ urządzenia P z kw K j P obl kw 1. Komora VENUS 163 0,9 146,7 2. Nagrzewnica elektryczna W Sumie ,7 3.2 Zasilanie rozdzielnicy R1 Zasilanie wykonać kablem 2xYKY 5x70 z wolnego pola odpływowego rozdzielni głównej. Zapewnienie zasilania rozdzielni R1 pozostaje w gestii inwestora. Oznaczenie kabla Typ kabla długość skąd dokąd moc odb. spadek napięcia zabezpieczenie prąd odb. I dd [m] [kw] [%] [ch-ka/a] [A] [A] K001 2xYKY 5x70. RG R1 156,7. WTZ-300A K002 2xYKY 5x50 20 R1 VENUS 146,7 0,33% WTZ-250A K003 YKY 5x4 33 R1 Nagrze wnica 10 0,92% WTN-25A 251,6 235, ,2 275,4 28,9 Rozdzielnica R1 będzie wykonana z typowych rozdzielnic skrzynkowych Mi prod. Hensel. o IP min. 54. Rozdzielnica będzie posadowiona obok istniejącej, przenoszonej rozdzielnicy. Rozmiar rozdzielnicy dobrać na etapie wykonawczym. Jako wyłącznik główny zastosować wyłącznik typu DPX 400. wyposażony w cewkę nadnapięciową współpracującą z blokiem różnicowo-prądowym 300mA. Główny wyłącznik prądu będzie znajdował się w rozdzielni RG. 3.3 Trasy kablowe Trasy kablowe wykonać z korytek stalowych perforowanych ułożonych na konstrukcjach mocowanych do ścian. Korytka montować na wysokości dostosowanej do konfiguracji pomieszczeń. Podejścia do urządzeń technologicznych wykonać od góry. Uwaga Wszelkie przejścia przez ściany oddzielenia pożarowego należy wypełnić masą ogniotrwałą posiadającą odpowiednie atesty. 3.4 Urządzenia grzewcze i wentylacyjne Dla podpięcia czujnika temperatury zastosować przewód zgodnie z zaleceniami producenta. Zasilanie nagrzewnicy komory wykonać zgodnie z DTR producenta. Agregaty wyciągowe oraz nawiewno-grzewcze są zasilane z rozdzielni komory i z nią dostarczane. 3.5 Instalacja odgromowa. Instalacja odgromowa wykonana na podstawie projektu archiwalnego z 1983r., w połączeniu z wcześniej istniejącą instalacją (uziom otokowy). Zwody poziome z przewodów stalowych ocynkowanych fi 6mm, mocowane na uchwytach dystansowych lub przyspawanych do konstrukcji stalowych. Złącza kontrolne instalowane na wys. 1,2m od terenu. Kratownice dachowe połączone płaskownikami stalowymi ocynkowanymi FeZn 25x4mm z przewodem za pomocą spawania. 3.6 Instalacja połączeń wyrównawczych Na słupach konstrukcyjnych, w miejscach technologicznie uzasadnionych zamontować szyny ekwipotencjalne. Połączenia wykonać jako spawane. Miejsce spawu zabezpieczyć. Do szyn podłączyć obudowy rozdzielnic oraz obudowy urządzeń technologicznych. Urządzenia można połączyć bednarką FeZn 30x5 ułożoną w posadzce lub równoważnie przewodem LY 16 mm 2 prowadzonym razem z liniami zasilającymi. 3.7 Ochrona przeciwporażeniowa 5/6

6 Ochronę przeciwporażeniową zapewnia wykonanie całej instalacji zgodnie z projektem zapewniającym spełnienie wymogów systemu zasilana TN-C i TN-S. Użyte urządzenia powinny posiadać odpowiednie atesty i certyfikaty. 3.8 Ochrona przeciwpożarowa Ochronę przeciwpożarową zapewnia zastosowanie rozłącznika z blokiem różnicowo prądowym 300mA oraz głównego wyłącznika prądu zamontowanego przed wejściem do budynku. Istniejący przycisk na ścianie istniejącej hali należy przenieść na ścianę zewnętrzną projektowanej hali zgodnie z rzutem przyziemia. Przycisk ma wyłączać istniejący wyłącznik główny zamontowany w rozdzielni głównej. Instalacje wykonać przewodem HdGs 3x1,5mm Przepisy bezpieczeństwa Wszelkie prace należy wykonać z obowiązującymi przepisami BHP, normami oraz warunkami technicznymi wykonanie i odbioru robót budowlano montażowych dla branży elektroenergetycznej. 4. OBLICZENIA Spadek napięcia na kablu zasilającym komorę 2xYKY 5x50 U WLZ = P l = 2 = γ S U n ,33 % Dobór oraz obliczenia dla kabla zasilającego rozdzielnicę R1 pozostają po stronie inwestora. 6/6
