1 DOKUMENTACJA TECHNICZNA BUDOWY OGÓLNODOSTĘPNEGO PLACU ZABAW NA TERENIE SPÓŁDZIELNI MIESZKANIOWEJ OŻARÓW PRZY UL. POZNAŃSKIEJ 288 W OŻAROWIE MAZOWIECKIM DZIAŁKA NR 10/5 OBRĘB 07 OŻARÓW MAZOWIECKI Inwestor: Spółdzielnia Mieszkaniowa OŻARÓW ul. Ożarowska Ożarów Mazowiecki TOM II - BRANŻA ELEKTRYCZNA PROJEKTOWAŁ Inż. elektryk Władysław Stanisław WAŚNIEWSKI Uprawnienia projektowe St-31/72 Członek MOIIB nr ewidencyjny MAZ/IE/4855/01 podpis i pieczątka Warszawa, Kwiecień 2010

OŻARÓW ul. Ożarowska 28 05-850 Ożarów Mazowiecki TOM II - BRANŻA ELEKTRYCZNA PROJEKTOWAŁ Inż.

2 II-2 OPIS TECHNICZNY 1. Podstawa opracowania: 2. Przedmiot i cel opracowania: Instalacja oświetleniowa i monitoring placu zabaw (jak w Tomie I); 3. Lokalizacja i opis stanu istniejącego, inwentaryzacja: 4. Projektowane prace budowlane w branży elektrycznej: Zakres projektowanych prac w części elektrycznej: - rozdzielnica obwodów dla placu zabaw oraz obwód dla podłączenia urządzeń monitoringu; - obwód dla oświetlenia podstawowego (7 latarni typ A) terenu placu zabaw; - obwód dla oświetlenia parkowego terenu zielonego (2 słupy parkowe typ B); Przyłącze do istniejącej sieci energetycznej zrealizowane zostanie w ramach osobnego opracowania, co leży w obowiązku Inwestora (proponuje się zasilić z rozdzielnicy administracyjnej (poza pomiarem) z najbliższego budynku) Rozdzielnica obwodów dla placu zabaw oraz obwód (zabezpieczenie) dla podłączenia urządzeń monitoringu

Projektowane prace budowlane w branży elektrycznej: Zakres projektowanych prac w części elektrycznej: - rozdzielnica obwodów dla placu zabaw oraz obwód dla podłączenia urządzeń monitoringu; - obwód

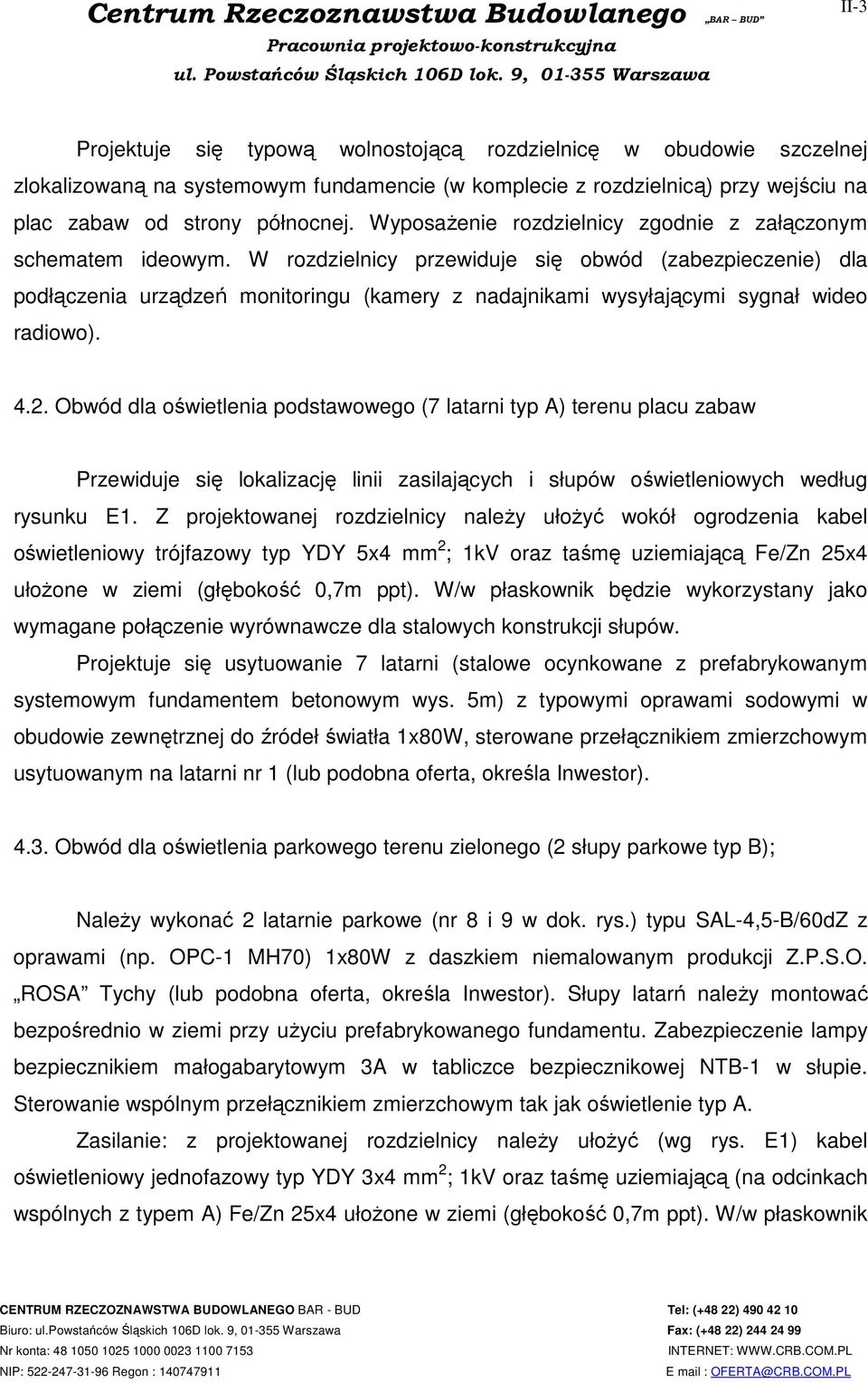

3 II-3 Projektuje się typową wolnostojącą rozdzielnicę w obudowie szczelnej zlokalizowaną na systemowym fundamencie (w komplecie z rozdzielnicą) przy wejściu na plac zabaw od strony północnej. Wyposażenie rozdzielnicy zgodnie z załączonym schematem ideowym. W rozdzielnicy przewiduje się obwód (zabezpieczenie) dla podłączenia urządzeń monitoringu (kamery z nadajnikami wysyłającymi sygnał wideo radiowo) Obwód dla oświetlenia podstawowego (7 latarni typ A) terenu placu zabaw Przewiduje się lokalizację linii zasilających i słupów oświetleniowych według rysunku E1. Z projektowanej rozdzielnicy należy ułożyć wokół ogrodzenia kabel oświetleniowy trójfazowy typ YDY 5x4 mm 2 ; 1kV oraz taśmę uziemiającą Fe/Zn 25x4 ułożone w ziemi (głębokość 0,7m ppt). W/w płaskownik będzie wykorzystany jako wymagane połączenie wyrównawcze dla stalowych konstrukcji słupów. Projektuje się usytuowanie 7 latarni (stalowe ocynkowane z prefabrykowanym systemowym fundamentem betonowym wys. 5m) z typowymi oprawami sodowymi w obudowie zewnętrznej do źródeł światła 1x80W, sterowane przełącznikiem zmierzchowym usytuowanym na latarni nr 1 (lub podobna oferta, określa Inwestor) Obwód dla oświetlenia parkowego terenu zielonego (2 słupy parkowe typ B); Należy wykonać 2 latarnie parkowe (nr 8 i 9 w dok. rys.) typu SAL-4,5-B/60dZ z oprawami (np. OPC-1 MH70) 1x80W z daszkiem niemalowanym produkcji Z.P.S.O. ROSA Tychy (lub podobna oferta, określa Inwestor). Słupy latarń należy montować bezpośrednio w ziemi przy użyciu prefabrykowanego fundamentu. Zabezpieczenie lampy bezpiecznikiem małogabarytowym 3A w tabliczce bezpiecznikowej NTB-1 w słupie. Sterowanie wspólnym przełącznikiem zmierzchowym tak jak oświetlenie typ A. Zasilanie: z projektowanej rozdzielnicy należy ułożyć (wg rys. E1) kabel oświetleniowy jednofazowy typ YDY 3x4 mm 2 ; 1kV oraz taśmę uziemiającą (na odcinkach wspólnych z typem A) Fe/Zn 25x4 ułożone w ziemi (głębokość 0,7m ppt). W/w płaskownik

W rozdzielnicy przewiduje się obwód (zabezpieczenie) dla podłączenia urządzeń monitoringu (kamery z nadajnikami wysyłającymi sygnał wideo radiowo). 4.2.

4 II-4 będzie wykorzystany jako wymagane połączenie wyrównawcze dla stalowych konstrukcji słupów. Należy zwrócić szczególną uwagę i zachować ostrożność przy pracach ziemnych w rejonie istniejącego przewodu NN. W miejscu krzyżowania się kabli z istniejącym przewodem NN oraz rur drenarskich należy prowadzić kable w tych odcinkach w rurach PCV o średnicy 100mm i długości 2,0m Ochrona przeciwporażeniowa Instalacja będzie pracować w układzie sieci TN-S z wydzielonym przewodem ochronnym PE. Dla ochrony przeciwporażeniowej służyć będzie szybkie wyłączenie przez zastosowane wyłączniki przeciwporażeniowe z prądem różnicowym I = 30mA. Dodatkową ochronę stanowią połączenia wyrównawcze przy użyciu płaskownika uziemiającego ułożonego w ziemi razem z kablem. Po wykonaniu instalacji, a przed przekazaniem do eksploatacji należy dokonać niezbędnych pomiarów ochrony przeciwporażeniowej. 5. Zagadnienia ochrony środowiska 6. Informacje dotyczące planu BIOZ 7. Uwagi końcowe Wszystkie roboty prowadzić wg projektu oraz zgodnie z przepisami BHP. Roboty prowadzić pod kierownictwem osoby z odpowiednimi uprawnieniami budowlanymi. Trasy kabli oraz lokalizację słupów należy uzgodnić z ZUD-WPG.

W miejscu krzyżowania się kabli z istniejącym przewodem NN oraz rur drenarskich należy prowadzić kable w tych odcinkach w rurach PCV o średnicy 100mm i długości 2,0m. 4.

5 II-5 OŚWIADCZENIE O SPORZĄDZENIU DOKUMENTACJI TECHNICZNEJ (BRANŻA ELEKTRYCZNA) Zgodnie z wymogami przepisu art.20 ust.4 ustawy z dnia 07 lipca 1994r Prawo Budowlane ( dz.u.nr 89 ) zawiadamiam niniejszym o sporządzeniu przeze mnie dokumentacji technicznej (w zakresie elektrycznym) budowy ogólnodostępnego placu zabaw na terenie Spółdzielni Mieszkaniowej Ożarów przy ul. Poznańskiej 288 w Ożarowie Mazowieckim. Inwestor: Spółdzielnia Mieszkaniowa Ożarów, ul. Ożarowska 28, Ożarów Mazowiecki. Dokumentacja techniczna została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... Inż. Władysław Stanisław Waśniewski (branża elektryczna)

budowy ogólnodostępnego placu zabaw na terenie Spółdzielni Mieszkaniowej Ożarów przy ul. Poznańskiej 288 w Ożarowie Mazowieckim.
