PROJEKT WYKONAWCZY Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV (wersja do uzgodnień)

Transkrypt

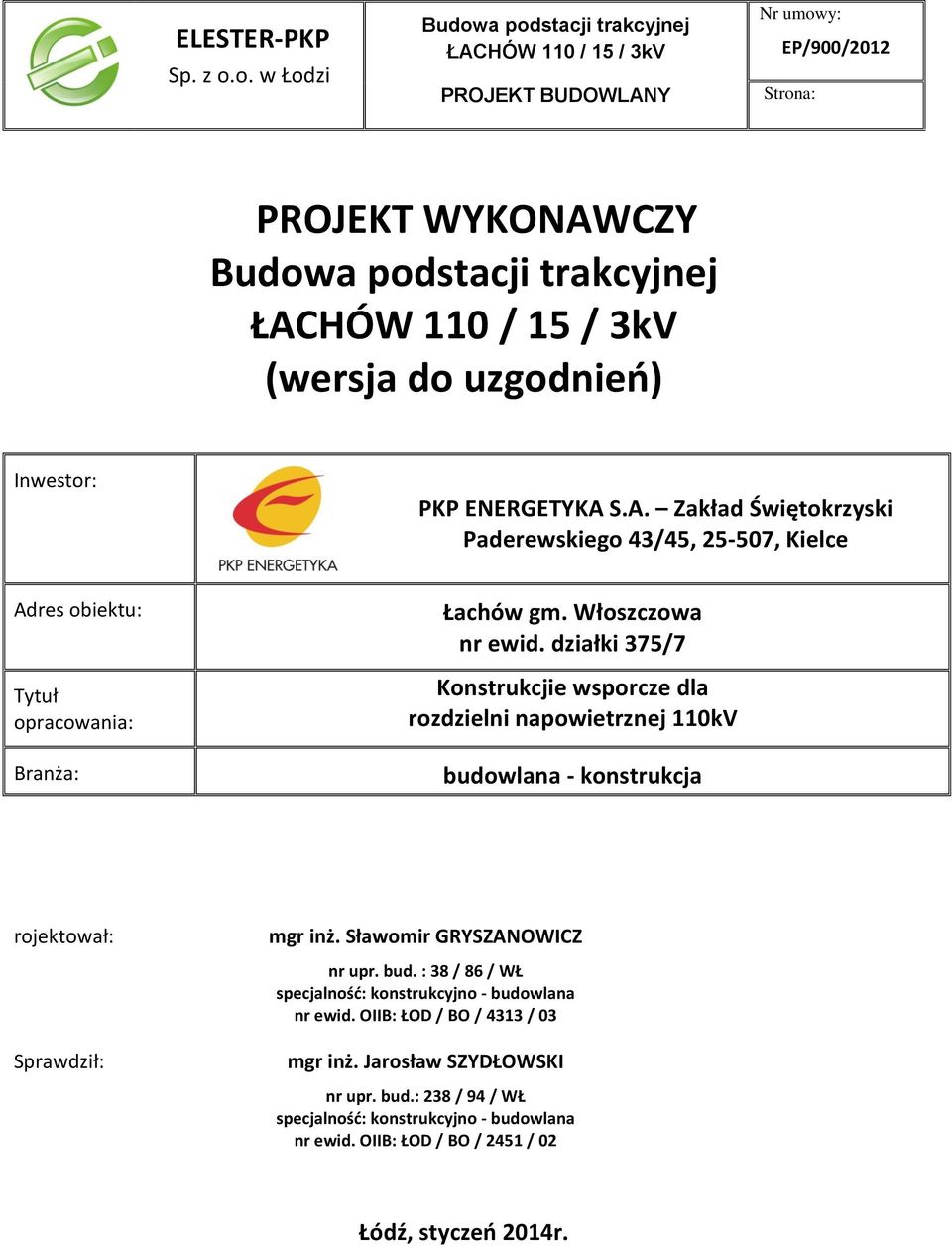

1 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: PROJEKT WYKONAWCZY Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV (wersja do uzgodnień) Inwestor: PKP ENERGETYKA S.A. Zakład Świętokrzyski Paderewskiego 43/45, , Kielce Adres obiektu: Tytuł opracowania: Branża: Łachów gm. Włoszczowa nr ewid. działki 375/7 Konstrukcjie wsporcze dla rozdzielni napowietrznej 110kV budowlana - konstrukcja rojektował: mgr inż. Sławomir GRYSZANOWICZ nr upr. bud. : 38 / 86 / WŁ specjalność: konstrukcyjno - budowlana nr ewid. OIIB: ŁOD / BO / 4313 / 03 Sprawdził: mgr inż. Jarosław SZYDŁOWSKI nr upr. bud.: 238 / 94 / WŁ specjalność: konstrukcyjno - budowlana nr ewid. OIIB: ŁOD / BO / 2451 / 02 Łódź, styczeń 2014r.

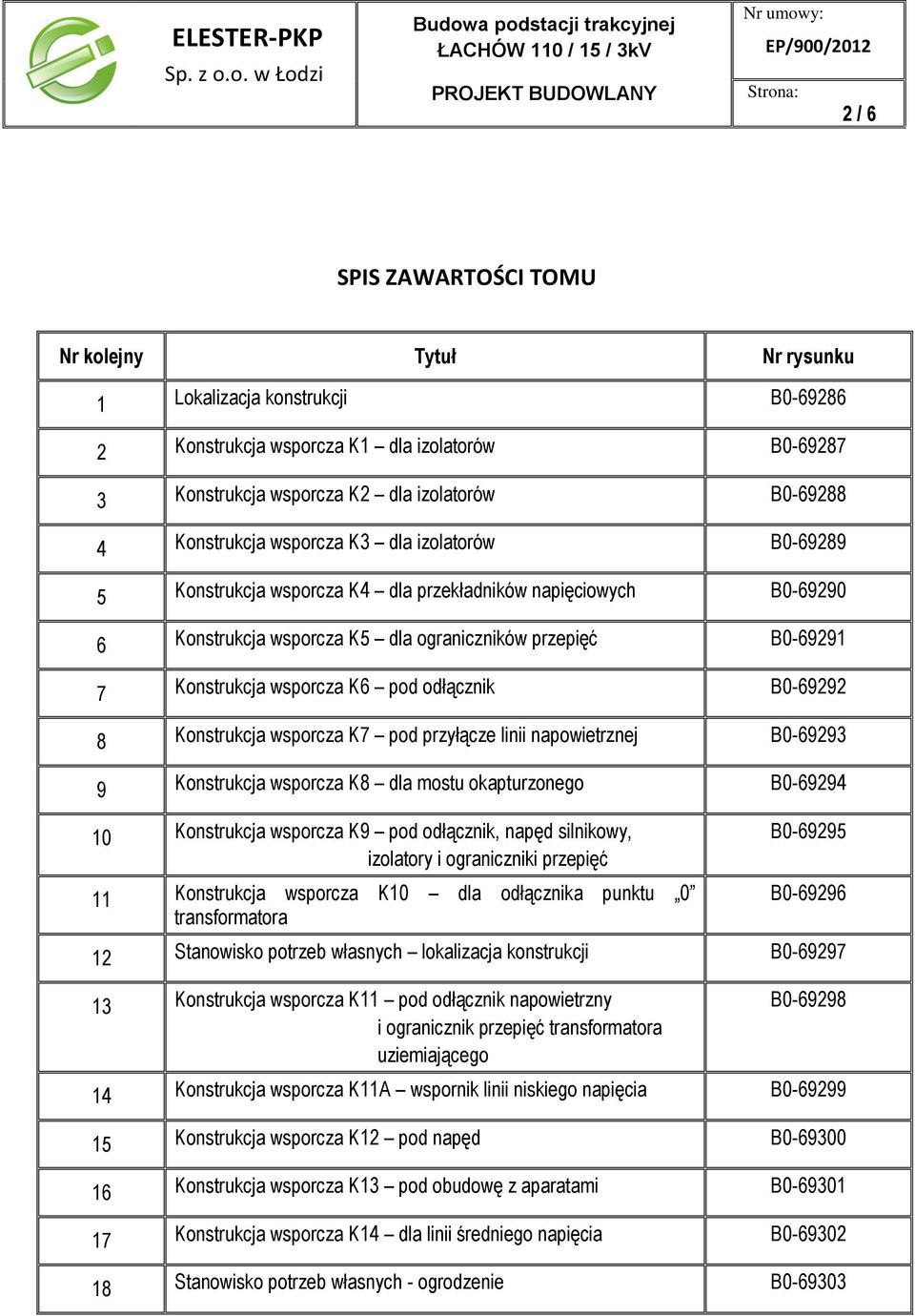

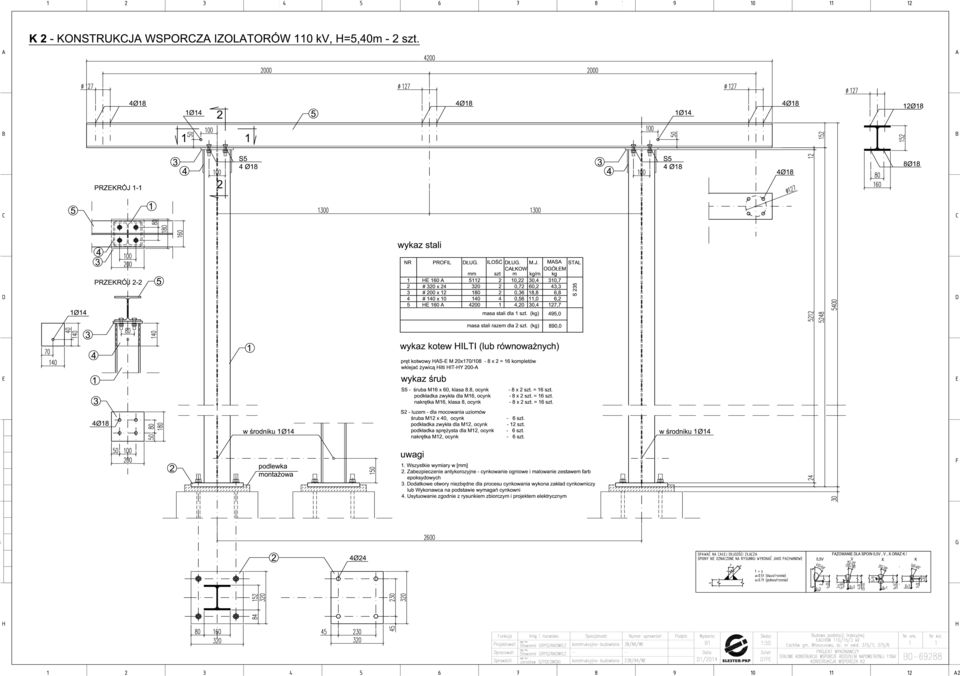

2 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 2 / 6 SPIS ZAWARTOŚCI TOMU Nr kolejny Tytuł Nr rysunku 1 Lokalizacja konstrukcji B Konstrukcja wsporcza K1 dla izolatorów B Konstrukcja wsporcza K2 dla izolatorów B Konstrukcja wsporcza K3 dla izolatorów B Konstrukcja wsporcza K4 dla przekładników napięciowych B Konstrukcja wsporcza K5 dla ograniczników przepięć B Konstrukcja wsporcza K6 pod odłącznik B Konstrukcja wsporcza K7 pod przyłącze linii napowietrznej B Konstrukcja wsporcza K8 dla mostu okapturzonego B Konstrukcja wsporcza K9 pod odłącznik, napęd silnikowy, izolatory i ograniczniki przepięć 11 Konstrukcja wsporcza K10 dla odłącznika punktu 0 transformatora B B Stanowisko potrzeb własnych lokalizacja konstrukcji B Konstrukcja wsporcza K11 pod odłącznik napowietrzny i ogranicznik przepięć transformatora uziemiającego B Konstrukcja wsporcza K11A wspornik linii niskiego napięcia B Konstrukcja wsporcza K12 pod napęd B Konstrukcja wsporcza K13 pod obudowę z aparatami B Konstrukcja wsporcza K14 dla linii średniego napięcia B Stanowisko potrzeb własnych - ogrodzenie B

3 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 3 / 6 1. Dane ogólne Podstawa opracowania. OPIS TECHNICZNY Podstawą opracowania są : - Umowa ze Zleceniodawcą, to jest firmą ELESTER - PKP Spółka z o.o. - Projekt budowlany architektury opracowany przez mgr inż. arch. Agnieszkę Siuda w grudniu 2013 r. - Mapa do celów projektowych w skali 1 :500 - Wytyczne i uzgodnienia branżowe - Opinia geotechniczna wraz z dokumentacją badań podłoża gruntowego opracowana w czerwcu 2013 r. przez mgr inż. Marcina Żabińskiego i mgr Piotra Janiszewskiego - Uzgodnienia funkcjonalne i materiałowe z Inwestorem, zawarte w szczegółowej koncepcji budowlanej - Obowiązujące normy i przepisy budowlane, a w szczególności : PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia zmienne i technologiczne. PN-80/B Obciążenia w obliczeniach statycznych. Obciążenia śniegiem. wraz z Az Zmiana do PN. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. wraz z Az Zmiana do PN. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie Przedmiot i zakres opracowania. Przedmiotem opracowania są fundamenty dla stalowych konstrukcji wsporczych dla osprzętu podstacji trakcyjnej. Opracowanie podaje rozwiązania konstrukcyjne w fazie projektu wykonawczego Lokalizacja. Projektowany obiekt będzie zlokalizowany na terenie działki numer ewidencyjny gruntu 375/7, położonej we wsi Łachów, gmina Włoszczowa. Budynek technologiczny podstacji trakcyjnej usytuowano w układzie szczytowym względem sąsiadującej od strony północnej drogi gminnej, w odległości ~ 22,0 m od jej krawędzi. 2. Obliczenia statyczne. Obliczenia zostały wykonane na etapie projektu budowlanego

4 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 4 / 6 3. Stalowe konstrukcje wsporcze. Dobór profili stalowych następował na podstawie obliczeń statycznych lub ze względów konstrukcyjnych i technologicznych. Technologia zabezpieczenia antykorozyjnego (cynkowanie) wymagała podzielenia na proste elementy łączone na budowie śrubami. Mocowanie do fundamentów kotwy wklejane lub przykręcanie do śrub fundamentowych. 4. Zabezpieczenie antykorozyjne elementów stalowych. Podstawowe zabezpieczenie antykorozyjne cynkowanie ogniowe. Grubość powłoki cynkowej - nie mniej niż 85μm. Dodatkowe zabezpieczenie antykorozyjne elementów stalowych ocynkowanych zestawem farb epoksydowych (np. według załączonej karty zabezpieczenia antykorozyjnego). Cynkowanie ogniowe wymaga wykonania otworów niezbędnych dla procesu cynkowania. Przed przystąpieniem do wykonania elementów należy skonsultować dokumentację z cynkownią, w której będą wykonywane powłoki antykorozyjne w celu potwierdzenia wielkości i położenia tych otworów. Jest możliwe, że cynkownia będzie wymagać otworów innych niż podane w projekcie. Niezależnie od powłoki cynkowej wszystkie elementy będą malowane zestawem farb epeoksydowych. Kolor ostatniej warstwy należy uzgodnić z Inwestorem. 5. Materiały. Przyjęto następujące podstawowe materiały do wykonania konstrukcji obiektu : - stal profilowa S 235JR (St3S) 6. Uwagi końcowe. Wszystkie projektowane prace należy wykonywać stosując się do zasad określonych w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych ITB tom I i III, pod nadzorem osoby uprawnionej do kierowania pracami budowlanymi oraz z zachowaniem stosownych przepisów BHP i ppoż. w zakresie wynikającym z prowadzonego rodzaju robót. Roboty budowlano-montażowe powinny być prowadzone w sposób bezpieczny, określony w planie bezpieczeństwa i ochrony zdrowia (BIOZ) wykonanym przez kierownika budowy, przestrzegając obowiązujące przepisy bezpieczeństwa i higieny pracy. Stosowane materiały winny posiadać wymagane aktualne atesty, certyfikaty i aprobaty techniczne, upoważniające do stosowania w budownictwie, wydane przez właściwe jednostki aprobujące, zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych. Opracował : mgr inż. Sławomir Gryszanowicz Łódź, styczeń 2014r.

5 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 5 / 6 KARTA ZABEZPIECZENIA ANTYKOROZYJNEGO Klasa korozyjności C4 wg PN-EN ISO długa System przeznaczony dla zabezpieczenia antykorozyjnego na podłoże ocynkowane, staliwne i aluminiowe ale również na koła oraz korpusy łożysk na zewnątrz oraz do wewnątrz pomieszczeń. Nazwa handlowa / nazwa wyrobu EPIRUST farba epoksydowa do gruntowania utwardzana poliaminoamidem, EPINOX 98 farba epoksydowa grubo powłokowa, zawierająca pigment płatkowy utwardzana poliaminoamidami, EMAPUR P, PS emalia poliuretanowa nawierzchniowa rozcieńczalnik Symbol wyrobu Ilość warstw Grubość powłoki m] Zużycie teoretyczne dla jednej powłoki [ l/m 2 ] XX , XX , X0XX, ,07 RAZEM 4 min. 280 krótka charakterystyka : zestaw przeznaczone na podłoża ocynkowane ogniowo lub aluminium eksploatowane w agresywnej atmosferze na zewnątrz pomieszczeń. System odporny na UV przygotowanie podłoża : STAL - oczyszczona do stopnia czystości, co najmniej Sa 2 1 / 2 wg PN-ISO ; powierzchnia sucha, pozbawiona tłuszczu i kurzu. Dla środowiska C4 zaleca się przygotowanie powierzchni przed czyszczeniem do min. P2 wg. PN-ISO Dla środowiska C5 zaleca się przygotowanie powierzchni przed czyszczeniem do stopnia P3 wg. PN-ISO Ocynkowanego, Aluminium powierzchnia umyta roztworem OLICLEAN 123, a następnie omieciona ścierniwem, albo czyszczenie ręczne (szczotki z twardego, sztucznego włosia lub z metali nieżelaznych). Powierzchnia przygotowana do malowania powinna być sucha, pozbawiona tłuszczu, kurzu i soli. temperatura stosowania : Dla farby EPIRUST temperatura podłoża - min. +5 o C oraz temperatura podłoża co najmniej 3 o C wyższa od temperatury punktu rosy; otoczenia - min. +5 o C Dla farby EPINOX 98: podłoża - min. +5 o C oraz temperatura podłoża co najmniej 3 o C wyższa od temperatury punktu rosy; otoczenia - min. +5 o C Dla farby EMAPUR: podłoża - min. -5 o C (podłoże wolne od lodu i szronu) oraz temperatura podłoża co najmniej 3 o C wyższa od temperatury punktu rosy; otoczenia - do min. -5 o C UWAGA! W czasie aplikacji i schnięcia powłoki wydzielają się palne i szkodliwe dla zdrowia substancje. Należy unikać wdychania par i mgły produktu oraz kontaktu wyrobu z oczami i skórą. Stosować tylko w dobrze wentylowanych pomieszczeniach. Szczegółowe informacje na temat substancji niebezpiecznych zawartych w wyrobach i związanych z nimi zagrożeń w kartach charakterystyki niebezpiecznych substancji chemicznych, które udostępniamy na życzenie Klientów. Przed rozpoczęciem prac antykorozyjnych prosimy o kontakt z działem technicznym Teknos - Oliva Sp. Z o.o. aby uszczegółowić występujące media na jakie będzie narażona konstrukcja w celu odpowiedniego doboru oraz w razie

6 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 6 / 6 potrzeby odpowiedniego zmodyfikowania zaproponowanego systemu malarskiego dla uzyskania potrzebnych dokumentów. Dla uzyskania dokumentów gwarancyjnych dla inwestora należy przynajmniej 5 dni wcześniej przed rozpoczęciem prac antykorozyjnych poinformować dział techniczny Teknos Oliva aby dla danego kontraktu ustalić harmonogram wizyt inspektora, w przeciwnym przypadku Teknos-Oliva Sp Z o.o. zastrzega sobie prawo do odmówienia wystawienia omawianych dokumentów oraz poinformowanie o tym fakcie Inwestora
