1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST-04 Konstrukcje stalowe ( ) 1

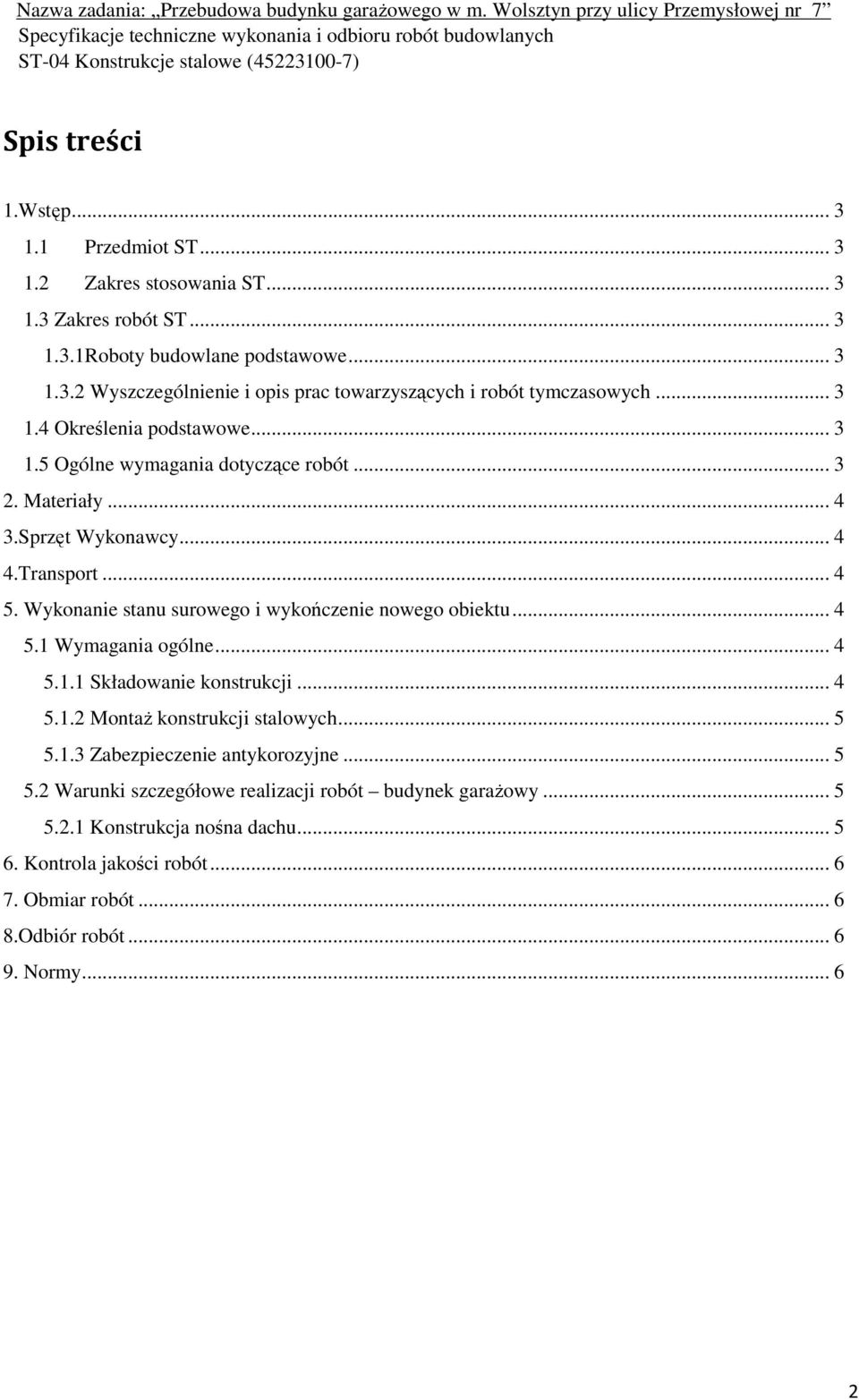

2 Spis treści 1.Wstęp Przedmiot ST Zakres stosowania ST Zakres robót ST Roboty budowlane podstawowe Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Określenia podstawowe Ogólne wymagania dotyczące robót Materiały Sprzęt Wykonawcy Transport Wykonanie stanu surowego i wykończenie nowego obiektu Wymagania ogólne Składowanie konstrukcji Montaż konstrukcji stalowych Zabezpieczenie antykorozyjne Warunki szczegółowe realizacji robót budynek garażowy Konstrukcja nośna dachu Kontrola jakości robót Obmiar robót Odbiór robót Normy

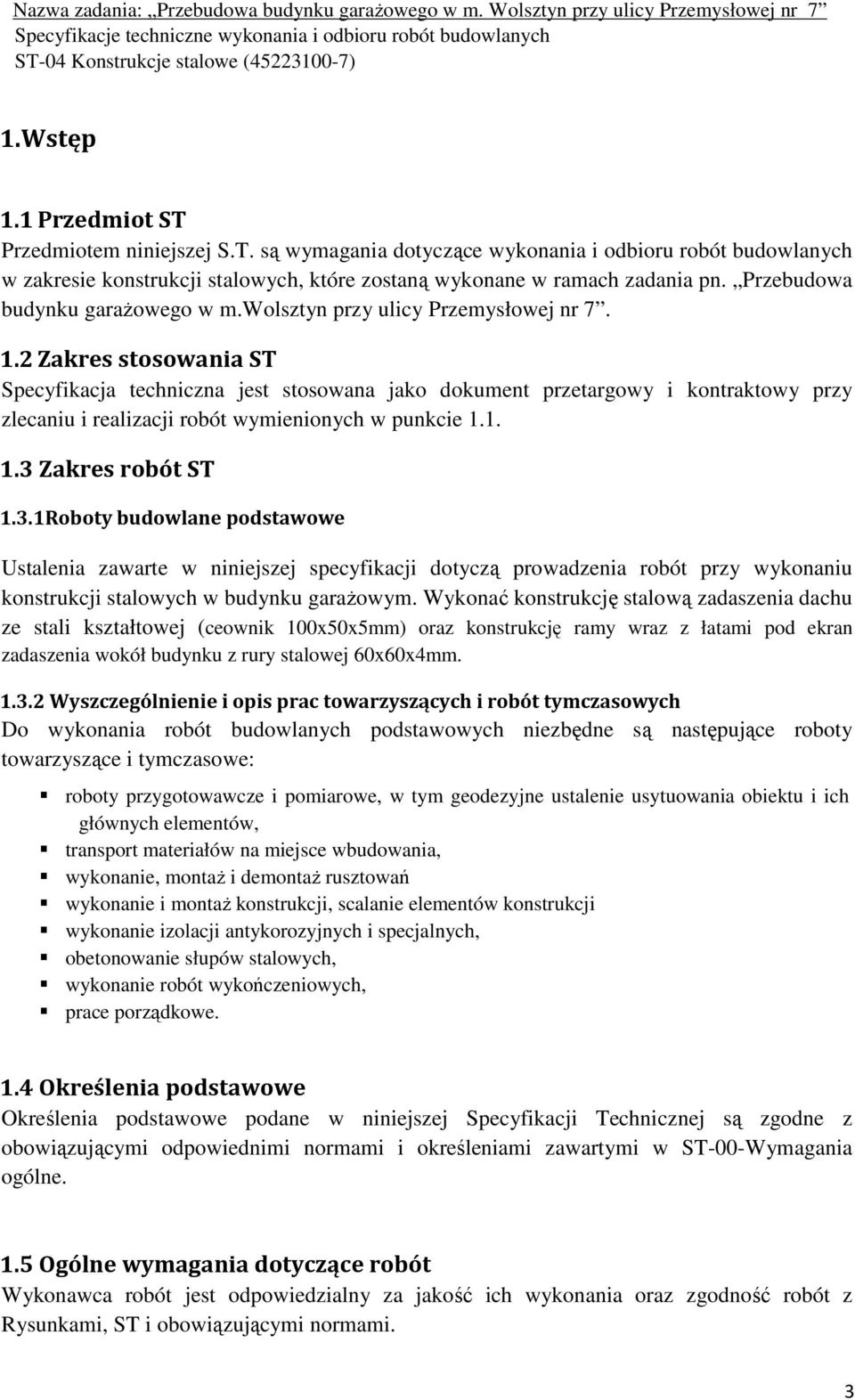

3 1.Wstęp 1.1 Przedmiot ST Przedmiotem niniejszej S.T. są wymagania dotyczące wykonania i odbioru robót budowlanych w zakresie konstrukcji stalowych, które zostaną wykonane w ramach zadania pn. Przebudowa budynku garażowego w m.wolsztyn przy ulicy Przemysłowej nr Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót ST 1.3.1Roboty budowlane podstawowe Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót przy wykonaniu konstrukcji stalowych w budynku garażowym. Wykonać konstrukcję stalową zadaszenia dachu ze stali kształtowej (ceownik 100x50x5mm) oraz konstrukcję ramy wraz z łatami pod ekran zadaszenia wokół budynku z rury stalowej 60x60x4mm Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Do wykonania robót budowlanych podstawowych niezbędne są następujące roboty towarzyszące i tymczasowe: roboty przygotowawcze i pomiarowe, w tym geodezyjne ustalenie usytuowania obiektu i ich głównych elementów, transport materiałów na miejsce wbudowania, wykonanie, montaż i demontaż rusztowań wykonanie i montaż konstrukcji, scalanie elementów konstrukcji wykonanie izolacji antykorozyjnych i specjalnych, obetonowanie słupów stalowych, wykonanie robót wykończeniowych, prace porządkowe. 1.4 Określenia podstawowe Określenia podstawowe podane w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami i określeniami zawartymi w ST-00-Wymagania ogólne. 1.5 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność robót z Rysunkami, ST i obowiązującymi normami. 3

4 Ogólne wymagania dotyczące robót podano w ST-00-Wymagania ogólne. 2. Materiały Materiały do wykonania robót stanu surowego budynku garażowego należy stosować zgodnie z ST i rysunkami. Materiałami do wykonania stanu surowego są: stal żebrowana kl.aiii gat. 34 GS fi 12mm, fi 6mm stal kształtowa ceownik 100x50x5mm stal kształtowa profil zamknięty 100x50x5mm rama z rury stalowej 60x60x4mm elektrody farby do zabezpieczenia antykorozyjnego powierzchni stalowych śruby 3.Sprzęt Wykonawcy Ogólne wymagania dotyczące stosowania sprzętu podano w ST-00 Wymagania ogólne". maszyny do obróbki stali zbrojeniowej: prościarka nożyce mechaniczne giętarka mechaniczna spawarka rusztowanie 4.Transport Ogólne wymagania dotyczące stosowania transportu podano w ST-00 Wymagania ogólne". Do transportu materiałów należy użyć następujących środków transportu: samochody skrzyniowe samochody dłużycowe 5. Wykonanie stanu surowego i wykończenie nowego obiektu 5.1 Wymagania ogólne Ogólne wymagania dotyczące wykonania robót podano w ST-00 Wymagania ogólne" Składowanie konstrukcji Konstrukcje do składowiska powinny być wyładowywane żurawiami. Do wyładunku elementów lżejszych można użyć wciągarek, dźwigników, podnośników i przyciągarek szczękowych. Przeciąganie nie zabezpieczonych elementów bezpośrednio po podłożu jest niedopuszczalne. Elementy ciężkie, długie i wiotkie, należy przy podnoszeniu i przemieszczaniu ze środka transportowego na składowisko chwytać w dwóch miejscach za pomocą zawiesia i usztywnić pas górny w celu ochrony przed odkształceniem. 4

5 Elementy należy układać na składowisku w kolejności odwrotnej w stosunku do kolejności podawania ich do montażu. Konstrukcję należy układać w pozycji poziomej na podkładkach drewnianych z bali lub desek. Przed ułożeniem pierwszego elementu należy umieścić podkładki drewniane na wyrównanej do poziomu ziemi w odległości 2,0 do 3,0 m jedna od drugiej. Teren na składowisko należy utwardzać Montaż konstrukcji stalowych Montaż konstrukcji stalowych należy wykonywać zgodnie z zaleceniami normy PN-B Stałe połączenia elementów konstrukcji powinny być wykonywane dopiero po dopasowaniu styków i wyregulowaniu całej konstrukcji lub niezależnej jej części. Spawany element powinien być zabezpieczony przed bezpośrednim oddziaływaniem wiatru, deszczu i śniegu, zwłaszcza przy spawaniu w atmosferze gazów ochronnych. W temperaturze otoczenia poniżej 0 o C należy stosownie do rodzaju konstrukcji rozważyć zastosowanie wstępnego podgrzania Zabezpieczenie antykorozyjne Powierzchnie elementów i konstrukcji przed malowaniem nie mogą być zanieczyszczone smarami olejami, tłuszczami, solami, kwasami alkaliami, pokryte zgorzelina walcowniczą, rdzą, topnikami z procesu spawania i powłokami lakierowymi. Ogólne wymagania dotyczące wykonywania prac malarskich przeciwkorozyjnych podane są w normie wg PN-EN ISO : Warunki szczegółowe realizacji robót budynek garażowy Konstrukcja nośna dachu Konstrukcję nośną dachu wykonać z elementów stalowych profili prostokątnych o przekroju 100x50x5 zakotwiczyć w wieńcu żelbetowym za pomocą stalowych marek i podpartej w 1/3 rozpiętości na podciągach w postaci belek ze stalowych kształtowników walcowanych w postaci ceowników 100x50x5. Do ścian zewnętrznych przymocować łąty stalowe za pomocą śrub M16 a do nich konstrukcję ramy z rury 60x60x4 mm w rozstawie co 1 m, która będzie stanowić konstrukcję wsporczą dla ekranu z blachy dachówkopodobnej. Konstrukcję stalową należy zabezpieczyć antykorozyjnie: elementy stalowe należy oczyścić do 2 1/2 stopnia czystości wg PN-ISO wykonać gruntowanie ( 2 warstwy ) wykonać malowanie nawierzchniowe (1-2 warstwy w różnych barwach ). Średnia grubość powłok malarskich 80,40 p,m. Do gruntowania użyć farbę epoksydową do gruntowania, a do malowania nawierzchniowego użyć farby epoksydową nawierzchniową. 5

6 6. Kontrola jakości robót Ogólne zasady dotyczące kontroli jakości robót podano w ST -00 Wymagania ogólne" 7. Obmiar robót Ogólne zasady obmiaru robót podano w ST-00-Wymagania ogólne 8.Odbiór robót Ogólne zasady podano w ST- 00 -Wymagania ogólne. 9. Normy Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-90/B Tytuł normy Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-93/B Konstrukcje stalowe. Kominy. PN-B-06200:2002 ze zm. Ap1/2005 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. PN-B-03215:1998 Konstrukcje stalowe -- Połączenia z fundamentami -- Projektowanie i wykonanie PN-EN ISO :2008 Przygotowanie podłoży stalowych przed nakładaniem farb i podobnych produktów. Wzrokowa ocena czystości powierzchni. Część 1- Stopnie skorodowania i stopnie przygotowania niezabezpieczonych podłoży stalowych oraz podłoży stalowych po całkowitym usunięciu wcześniej nałożonych powłok. PN-EN ISO :2001 Farby i lakiery. Ochrona przed korozją konstrukcji Część 1: Ogólne wprowadzenie PN-EN ISO :2001 Farby i lakiery. Ochrona przed korozją konstrukcji Część 2: Klasyfikacja środowisk PN-EN ISO :2001 Farby i lakiery. Ochrona przed korozją konstrukcji Część 3: Zasady projektowania PN-EN ISO :2001 Farby i lakiery. Ochrona przed korozją konstrukcji Część 4: Rodzaje powierzchni i sposoby przygotowania powierzchni PN-EN ISO :2009 Farby i lakiery. Ochrona przed korozją konstrukcji 6

7 PN-EN ISO :2001 PN-61/B Zmiany 1 BI 3/71 poz BI 3/83 poz. 16 Część 5: Ochronne systemy malarskie Farby i lakiery. Ochrona przed korozją konstrukcji Część 7: Wykonywanie i nadzór prac malarskich Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. PN-EN 516:2007 Prefabrykowane akcesoria dachowe. Urządzenia umożliwiające chodzenie po dachu. Pomosty, stopnie szerokie i stopnie wąskie. PN-EN 517:2007 Prefabrykowane akcesoria dachowe. Dachowe haki zabezpieczające. PN-B-02361:1999 Pochylenia połaci dachowych. PN-EN ISO 15607:2007 Specyfikacja i kwalifikowanie technologii spawania metali - Zasady ogólne. PN-ISO :1994 Tolerancje w budownictwie. Podstawowe zasady oceny i określania. PN-ISO :1994 Tolerancje w budownictwie. Ogólne zasady ustalania PN-ISO :1994 PN-ISO :1994 PN-ISO 1803:2001 PN-ISO :1994 PN-ISO :1994 IDT ISO :1989 PN-ISO 7077:1999 PN-EN :1999 kryteriów odbioru, kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola statystyczna - Metoda 1. Tolerancje w budownictwie. Ogólne zasady ustalania kryteriów odbioru, kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola statystyczna - Metoda 2. Tolerancje w budownictwie. Kontrola wymiarowa robót budowlanych. Budownictwo - Tolerancje - Wyrażanie dokładności wymiarowej -Zasady i terminologia. Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Metody i przyrządy. Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Usytuowanie punktów pomiarowych. Metody pomiarowe w budownictwie. Zasady ogólne i metody weryfikacji zgodności wymiarowej. Akustyka -- Pomiar izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych -- Pomiary laboratoryjne izolacyjności od dźwięków powietrznych elementów budowlanych 7
