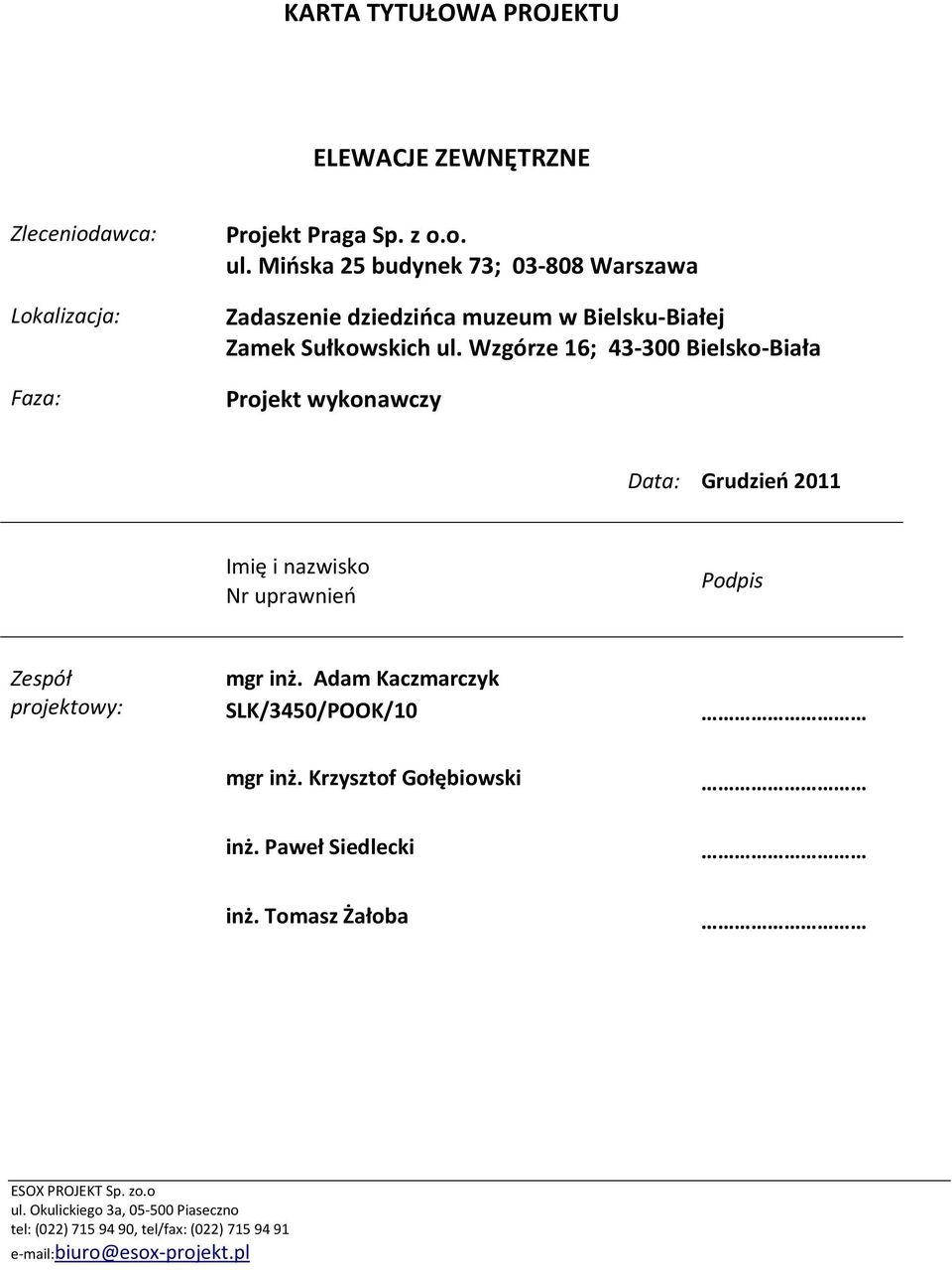

1 KARTA TYTUŁOWA PROJEKTU ELEWACJE ZEWNĘTRZNE Zleceniodawca: Lokalizacja: Faza: Projekt Praga Sp. z o.o. ul. Mińska 25 budynek 73; Warszawa Zadaszenie dziedzińca muzeum w Bielsku-Białej Zamek Sułkowskich ul. Wzgórze 16; Bielsko-Biała Projekt wykonawczy Data: Grudzień 2011 Imię i nazwisko Nr uprawnień Podpis Zespół projektowy: mgr inż. Adam Kaczmarczyk SLK/3450/POOK/10 mgr inż. Krzysztof Gołębiowski inż. Paweł Siedlecki inż. Tomasz Żałoba ESOX PROJEKT Sp. zo.o ul. Okulickiego 3a, Piaseczno tel: (022) , tel/fax: (022) biuro@esox-projekt.pl

2 Spis treści 1. Założenia projektowe Wykaz norm Założenia przekazane przez zleceniodawcę Założenia ogólne Opis techniczny Wymagania techniczne Normy i przepisy Ochrona odgromowa Zestawienie obciążeń Obliczenia sprawdzające charakterystycznych elementów zadaszenia Szkło świetlika 1638x1358-8ESG/16/55.2 VSG Profil aluminiowy krokwiowy 1 nachylenie połaci Profil aluminiowy krokwiowy 2 nachylenie połaci Profil aluminiowy krokwiowy 3 nachylenie połaci Profil aluminiowy krokwiowy 4 nachylenie połaci Profil aluminiowy rygiel Obliczenia powierzchni czynnej dla klap dymowych Klapa nr Klapa nr Klapa nr Klapa nr Klapa nr Klapa nr Klapa nr Klapa nr

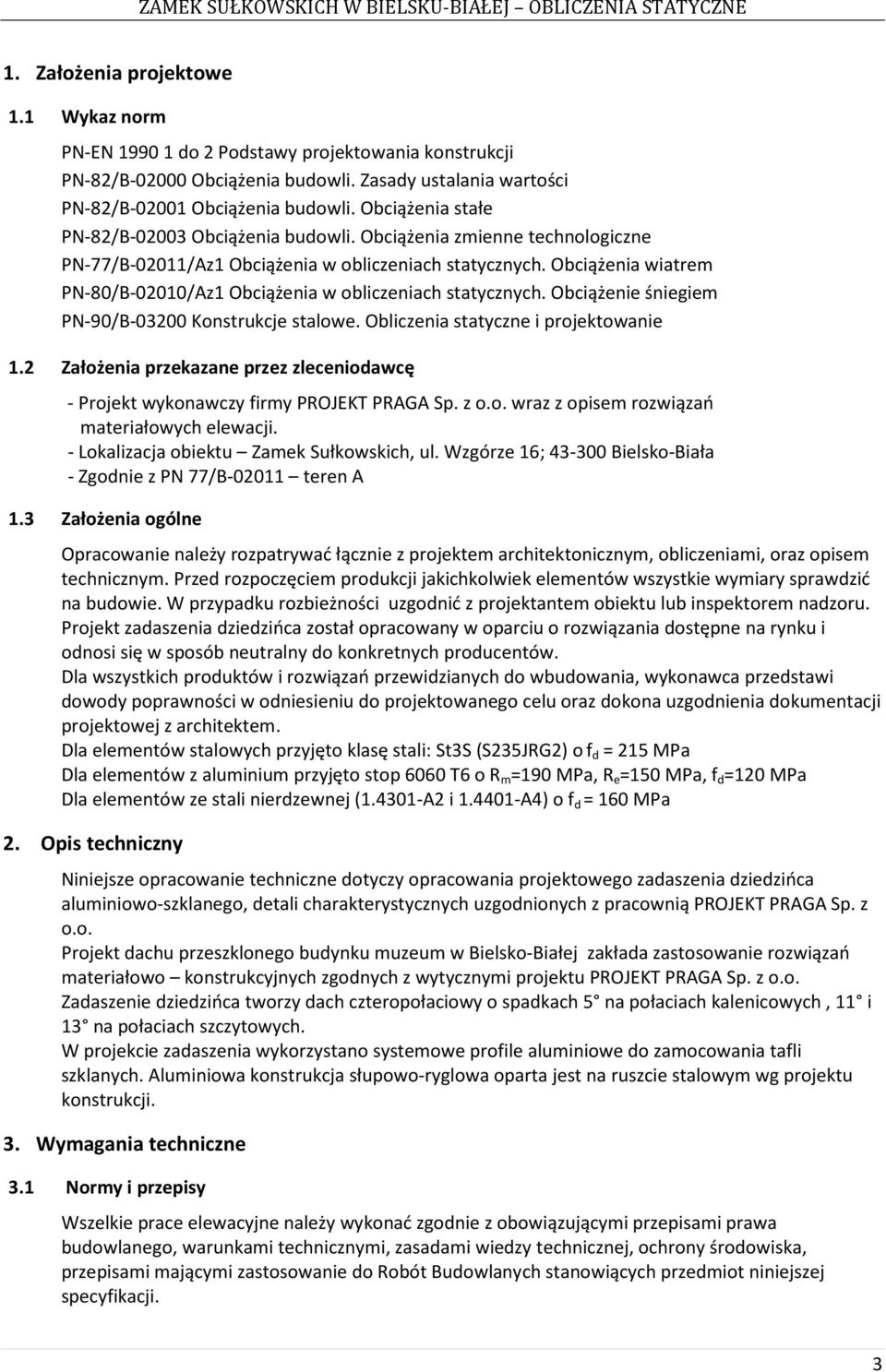

3 1. Założenia projektowe 1.1 Wykaz norm PN-EN do 2 Podstawy projektowania konstrukcji PN-82/B Obciążenia budowli. Zasady ustalania wartości PN-82/B Obciążenia budowli. Obciążenia stałe PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne PN-77/B-02011/Az1 Obciążenia w obliczeniach statycznych. Obciążenia wiatrem PN-80/B-02010/Az1 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie 1.2 Założenia przekazane przez zleceniodawcę - Projekt wykonawczy firmy PROJEKT PRAGA Sp. z o.o. wraz z opisem rozwiązań materiałowych elewacji. - Lokalizacja obiektu Zamek Sułkowskich, ul. Wzgórze 16; Bielsko-Biała - Zgodnie z PN 77/B teren A 1.3 Założenia ogólne Opracowanie należy rozpatrywać łącznie z projektem architektonicznym, obliczeniami, oraz opisem technicznym. Przed rozpoczęciem produkcji jakichkolwiek elementów wszystkie wymiary sprawdzić na budowie. W przypadku rozbieżności uzgodnić z projektantem obiektu lub inspektorem nadzoru. Projekt zadaszenia dziedzińca został opracowany w oparciu o rozwiązania dostępne na rynku i odnosi się w sposób neutralny do konkretnych producentów. Dla wszystkich produktów i rozwiązań przewidzianych do wbudowania, wykonawca przedstawi dowody poprawności w odniesieniu do projektowanego celu oraz dokona uzgodnienia dokumentacji projektowej z architektem. Dla elementów stalowych przyjęto klasę stali: St3S (S235JRG2) o f d = 215 MPa Dla elementów z aluminium przyjęto stop 6060 T6 o R m =190 MPa, R e =150 MPa, f d =120 MPa Dla elementów ze stali nierdzewnej ( A2 i A4) o f d = 160 MPa 2. Opis techniczny Niniejsze opracowanie techniczne dotyczy opracowania projektowego zadaszenia dziedzińca aluminiowo-szklanego, detali charakterystycznych uzgodnionych z pracownią PROJEKT PRAGA Sp. z o.o. Projekt dachu przeszklonego budynku muzeum w Bielsko-Białej zakłada zastosowanie rozwiązań materiałowo konstrukcyjnych zgodnych z wytycznymi projektu PROJEKT PRAGA Sp. z o.o. Zadaszenie dziedzińca tworzy dach czteropołaciowy o spadkach 5 na połaciach kalenicowych, 11 i 13 na połaciach szczytowych. W projekcie zadaszenia wykorzystano systemowe profile aluminiowe do zamocowania tafli szklanych. Aluminiowa konstrukcja słupowo-ryglowa oparta jest na ruszcie stalowym wg projektu konstrukcji. 3. Wymagania techniczne 3.1 Normy i przepisy Wszelkie prace elewacyjne należy wykonać zgodnie z obowiązującymi przepisami prawa budowlanego, warunkami technicznymi, zasadami wiedzy technicznej, ochrony środowiska, przepisami mającymi zastosowanie do Robót Budowlanych stanowiących przedmiot niniejszej specyfikacji. 3

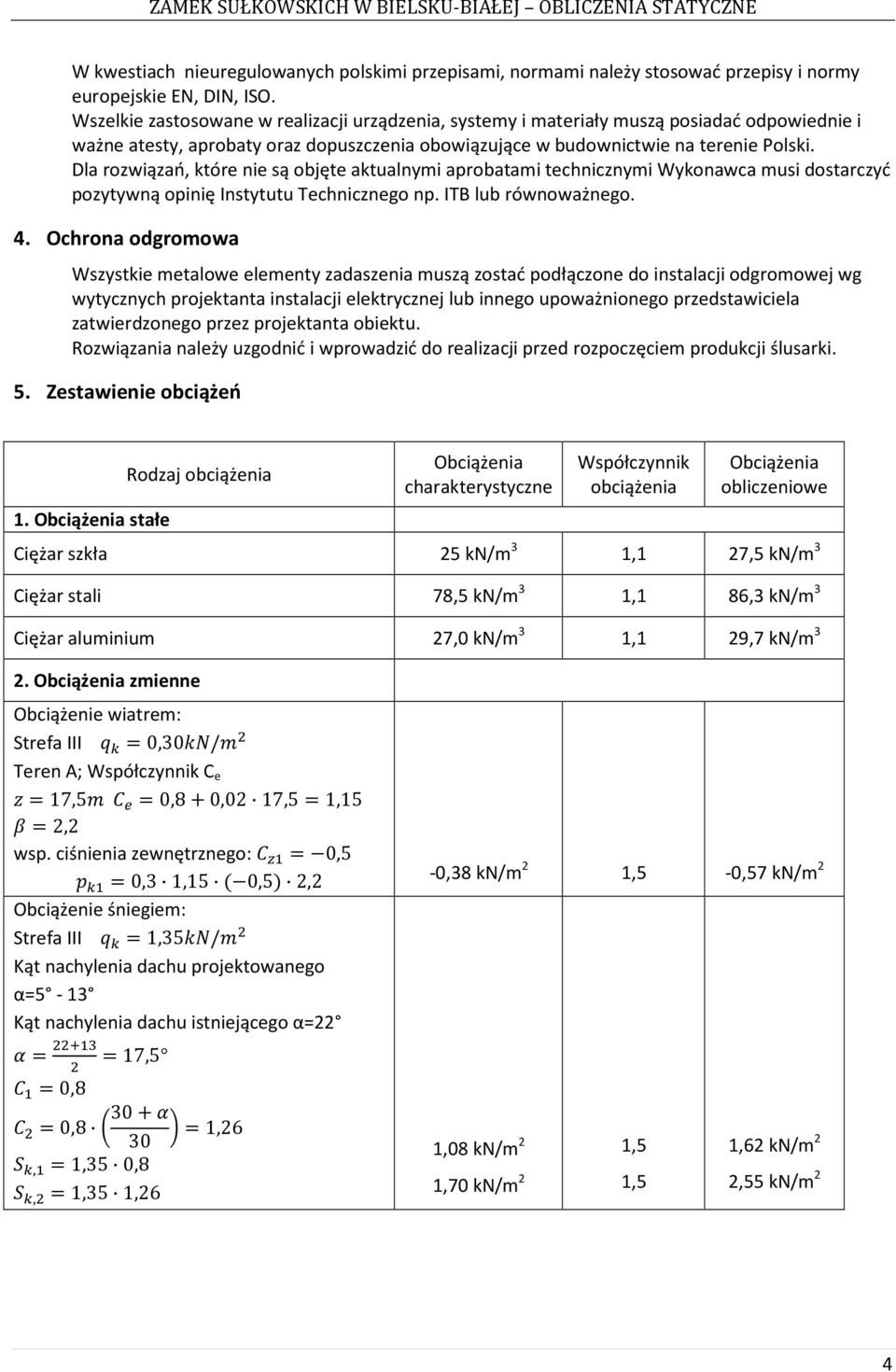

4 W kwestiach nieuregulowanych polskimi przepisami, normami należy stosować przepisy i normy europejskie EN, DIN, ISO. Wszelkie zastosowane w realizacji urządzenia, systemy i materiały muszą posiadać odpowiednie i ważne atesty, aprobaty oraz dopuszczenia obowiązujące w budownictwie na terenie Polski. Dla rozwiązań, które nie są objęte aktualnymi aprobatami technicznymi Wykonawca musi dostarczyć pozytywną opinię Instytutu Technicznego np. ITB lub równoważnego. 4. Ochrona odgromowa Wszystkie metalowe elementy zadaszenia muszą zostać podłączone do instalacji odgromowej wg wytycznych projektanta instalacji elektrycznej lub innego upoważnionego przedstawiciela zatwierdzonego przez projektanta obiektu. Rozwiązania należy uzgodnić i wprowadzić do realizacji przed rozpoczęciem produkcji ślusarki. 5. Zestawienie obciążeń 1. Obciążenia stałe Rodzaj obciążenia Obciążenia charakterystyczne Współczynnik obciążenia Obciążenia obliczeniowe Ciężar szkła 25 kn/m 3 1,1 27,5 kn/m 3 Ciężar stali 78,5 kn/m 3 1,1 86,3 kn/m 3 Ciężar aluminium 27,0 kn/m 3 1,1 29,7 kn/m 3 2. Obciążenia zmienne Obciążenie wiatrem: Strefa III 0,30 / Teren A; Współczynnik C e 17,5 0,8 0,02 17,5 1,15 2,2 wsp. ciśnienia zewnętrznego: 0,5 0,3 1,15 0,5 2,2 Obciążenie śniegiem: Strefa III 1,35 / Kąt nachylenia dachu projektowanego α=5-13 Kąt nachylenia dachu istniejącego α=22 17,5 0,8 0, ,26, 1,35 0,8, 1,35 1,26-0,38 kn/m 2 1,5-0,57 kn/m 2 1,08 kn/m 2 1,5 1,62 kn/m 2 1,70 kn/m 2 1,5 2,55 kn/m 2 4

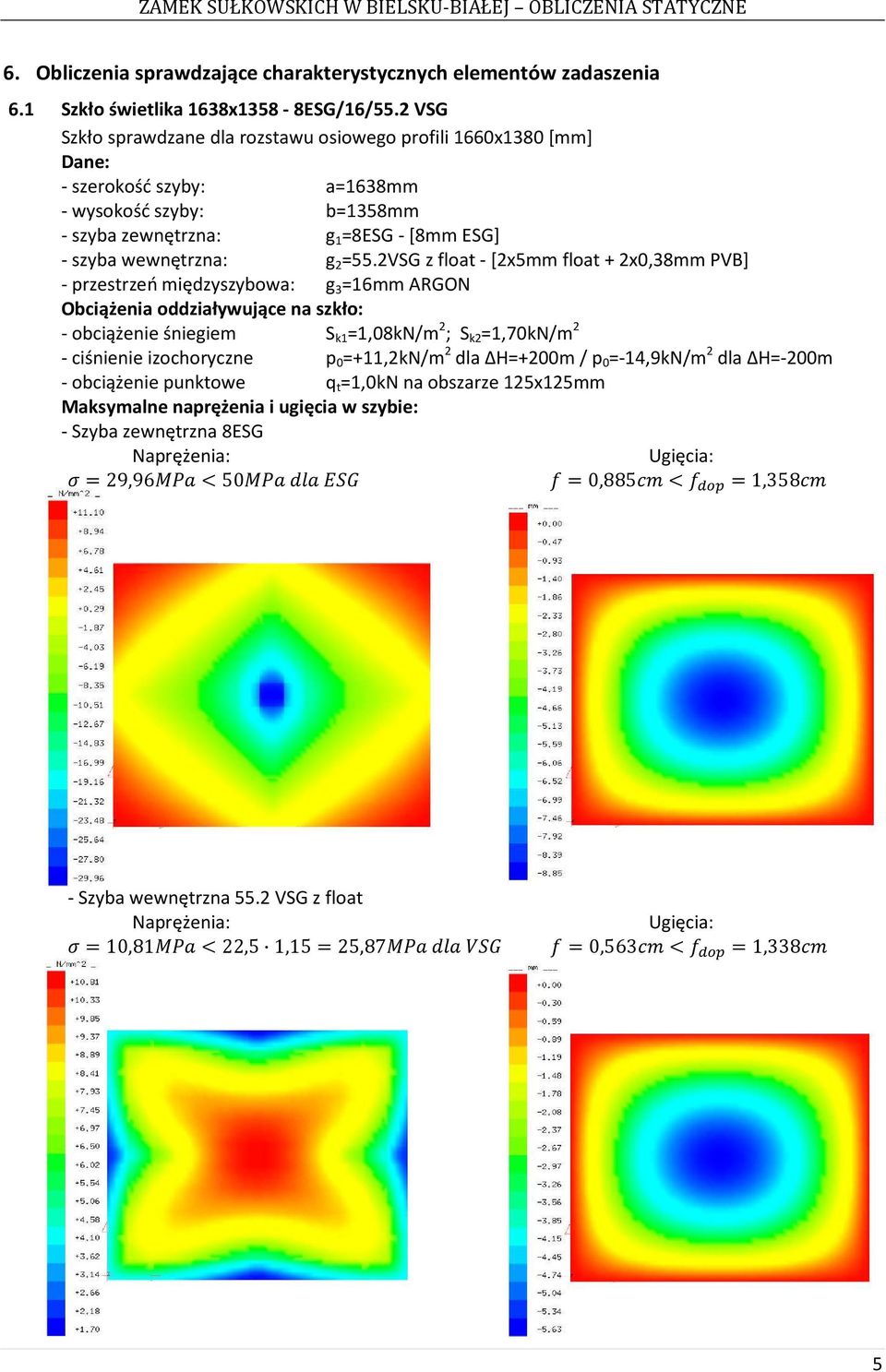

5 6. Obliczenia sprawdzające charakterystycznych elementów zadaszenia 6.1 Szkło świetlika 1638x1358-8ESG/16/55.2 VSG Szkło sprawdzane dla rozstawu osiowego profili 1660x1380 [mm] Dane: - szerokość szyby: a=1638mm - wysokość szyby: b=1358mm - szyba zewnętrzna: g 1 =8ESG -[8mm ESG] - szyba wewnętrzna: g 2 =55.2VSG z float -[2x5mm float + 2x0,38mm PVB] - przestrzeń międzyszybowa: g 3 =16mm ARGON Obciążenia oddziaływujące na szkło: - obciążenie śniegiem S k1 =1,08kN/m 2 ; S k2 =1,70kN/m 2 - ciśnienie izochoryczne p 0 =+11,2kN/m 2 dla H=+200m / p 0 =-14,9kN/m 2 dla H=-200m - obciążenie punktowe q t =1,0kN na obszarze 125x125mm Maksymalne naprężenia i ugięcia w szybie: - Szyba zewnętrzna 8ESG Naprężenia: Ugięcia: 29, ,885 1,358 - Szyba wewnętrzna 55.2 VSG z float Naprężenia: 10,81 22,5 1,15 25,87 Ugięcia: 0,563 1,338 5

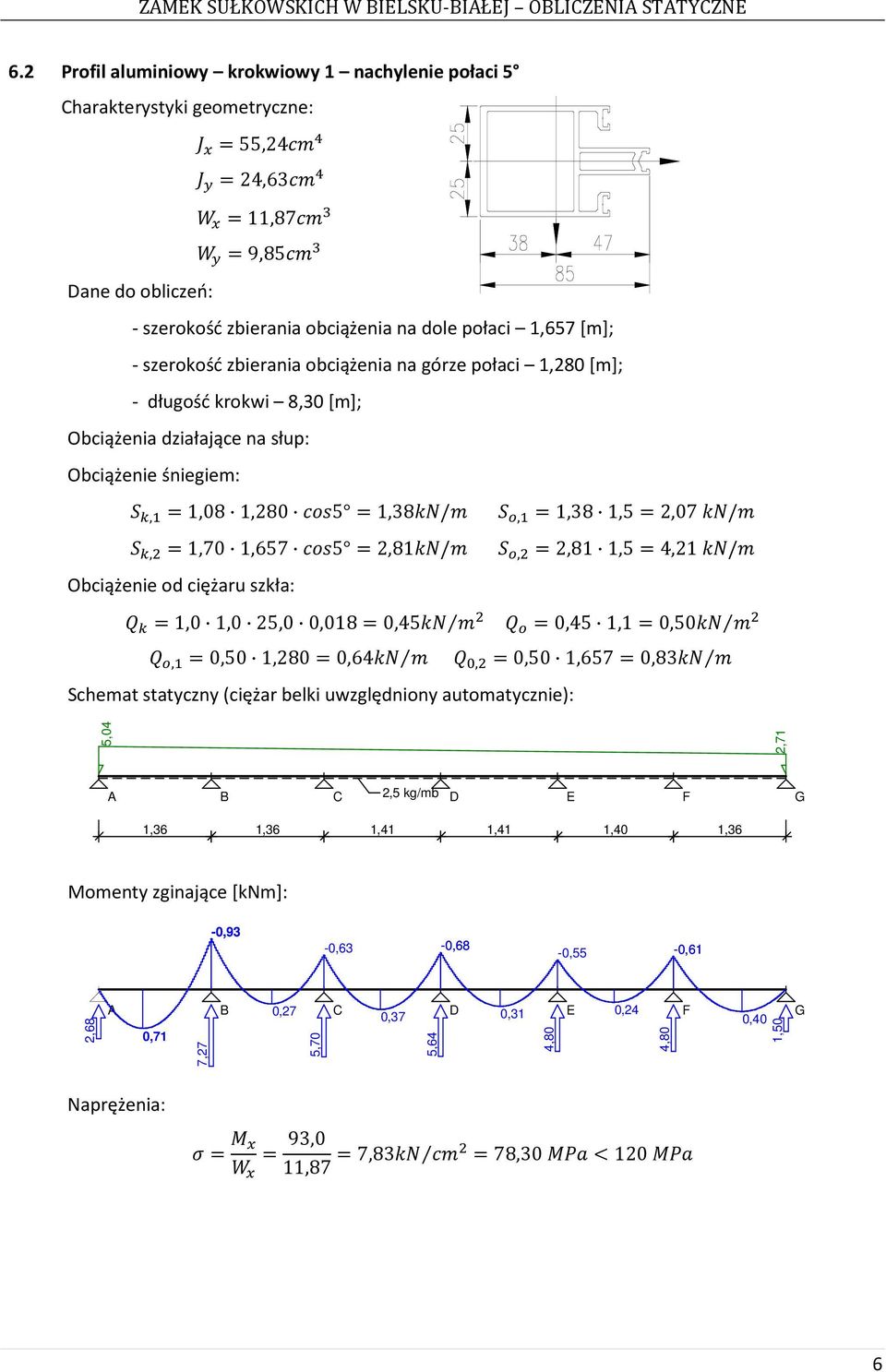

6 6.2 Profil aluminiowy krokwiowy 1 nachylenie połaci 5 Charakterystyki geometryczne: Dane do obliczeń: 55,24 24,63 11,87 9,85 - szerokość zbierania obciążenia na dole połaci 1,657 [m]; - szerokość zbierania obciążenia na górze połaci 1,280 [m]; - długość krokwi 8,30 [m]; Obciążenia działające na słup: Obciążenie śniegiem:, 1,08 1, ,38 /, 1,70 1, ,81 / Obciążenie od ciężaru szkła:, 1,38 1,5 2,07 /, 2,81 1,5 4,21 / 1,0 1,0 25,0 0,018 0,45 0,45 1,1 0,50, 0,50 1,280 0,64, 0,50 1,657 0,83 Schemat statyczny (ciężar belki uwzględniony automatycznie): 5,04 2,71 A B C 2,5 kg/mb D E F G 1,36 1,36 1,41 1,41 1,40 1,36 Momenty zginające [knm]: -0,93-0,63-0,68-0,55-0,61 2,68 A 0,71 7,27 B 0,27 5,70 C 0,37 5,64 D 0,31 4,80 E 0,24 4,80 F 0,40 1,50 G Naprężenia: 93,0 7,83 78, ,87 6

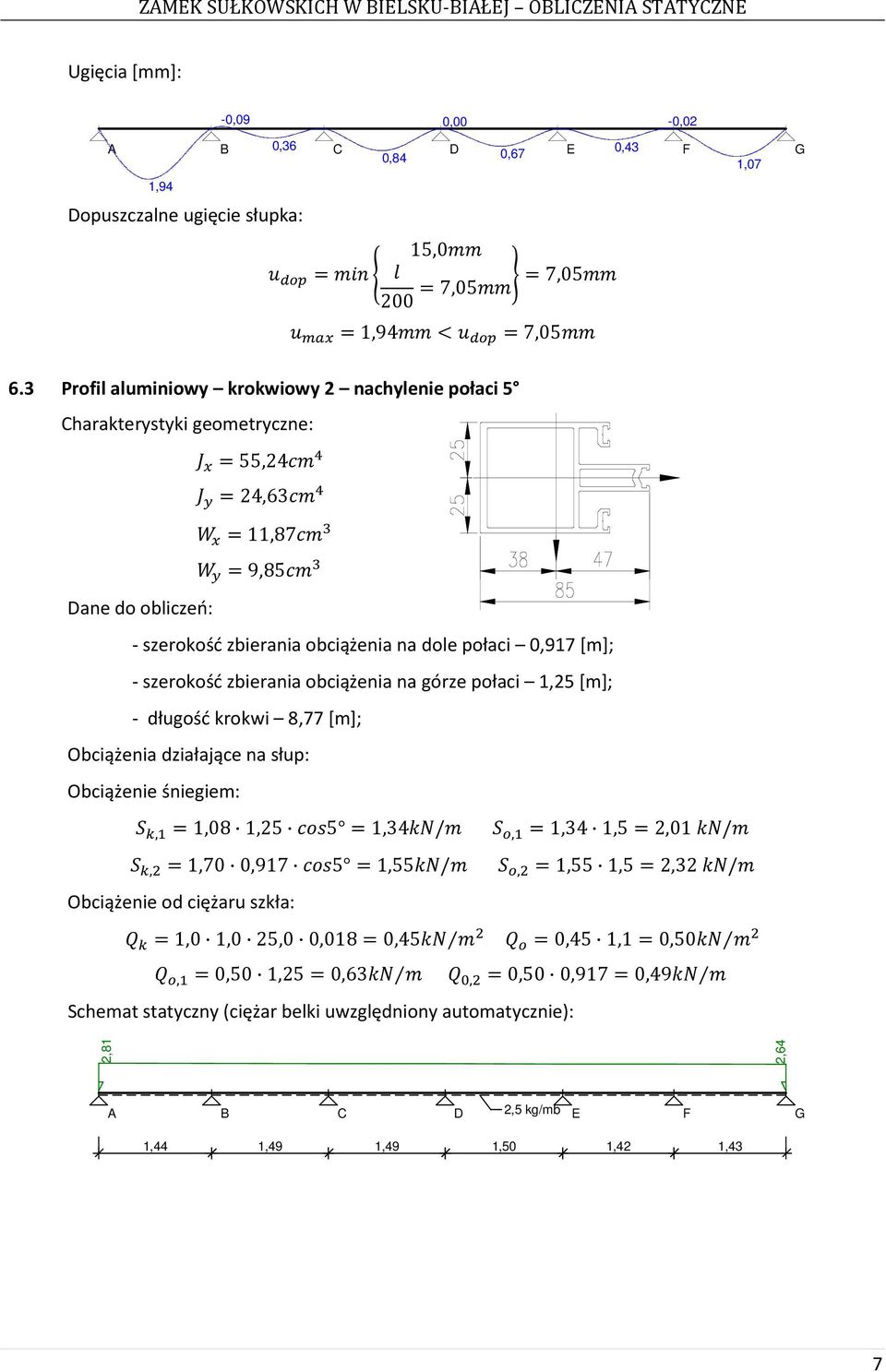

7 Ugięcia [mm]: -0,09 0,00-0,02 A B 0,36 C D E 0,43 F G 0,84 0,67 1,07 1,94 Dopuszczalne ugięcie słupka: 15,0 7,05 7, ,94 7, Profil aluminiowy krokwiowy 2 nachylenie połaci 5 Charakterystyki geometryczne: Dane do obliczeń: 55,24 24,63 11,87 9,85 - szerokość zbierania obciążenia na dole połaci 0,917 [m]; - szerokość zbierania obciążenia na górze połaci 1,25 [m]; - długość krokwi 8,77 [m]; Obciążenia działające na słup: Obciążenie śniegiem:, 1,08 1,25 5 1,34 /, 1,70 0, ,55 / Obciążenie od ciężaru szkła:, 1,34 1,5 2,01 /, 1,55 1,5 2,32 / 1,0 1,0 25,0 0,018 0,45 0,45 1,1 0,50, 0,50 1,25 0,63, 0,50 0,917 0,49 Schemat statyczny (ciężar belki uwzględniony automatycznie): 2,81 2,64 A B C D 2,5 kg/mb E F G 1,44 1,49 1,49 1,50 1,42 1,43 7

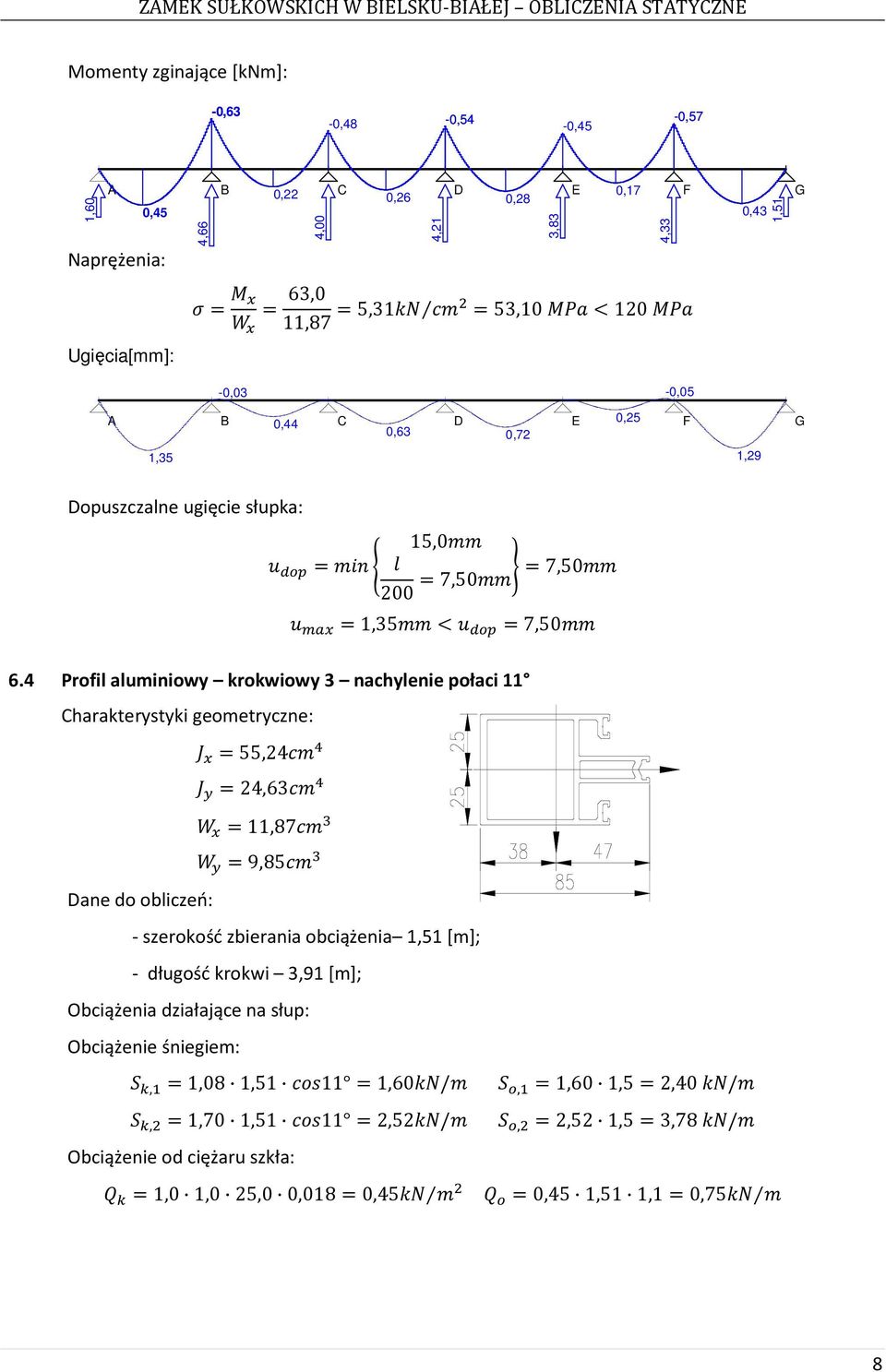

8 Momenty zginające [knm]: -0,63-0,48-0,54-0,45-0,57 1,60 A 0,45 Naprężenia: 4,66 B 0,22 4,00 C 0,26 4,21 D 0,28 3,83 E 0,17 4,33 F 0,43 1,51 G 63,0 5,31 53, ,87 Ugięcia[mm]: -0,03-0,05 A B 0,44 C 0,63 D E 0,25 0,72 F G 1,35 1,29 Dopuszczalne ugięcie słupka: 15,0 7,50 7, ,35 7, Profil aluminiowy krokwiowy 3 nachylenie połaci 11 Charakterystyki geometryczne: Dane do obliczeń: 55,24 24,63 11,87 9,85 - szerokość zbierania obciążenia 1,51 [m]; - długość krokwi 3,91 [m]; Obciążenia działające na słup: Obciążenie śniegiem:, 1,08 1, ,60 /, 1,70 1, ,52 / Obciążenie od ciężaru szkła:, 1,60 1,5 2,40 /, 2,52 1,5 3,78 / 1,0 1,0 25,0 0,018 0,45 0,45 1,51 1,1 0,75 8

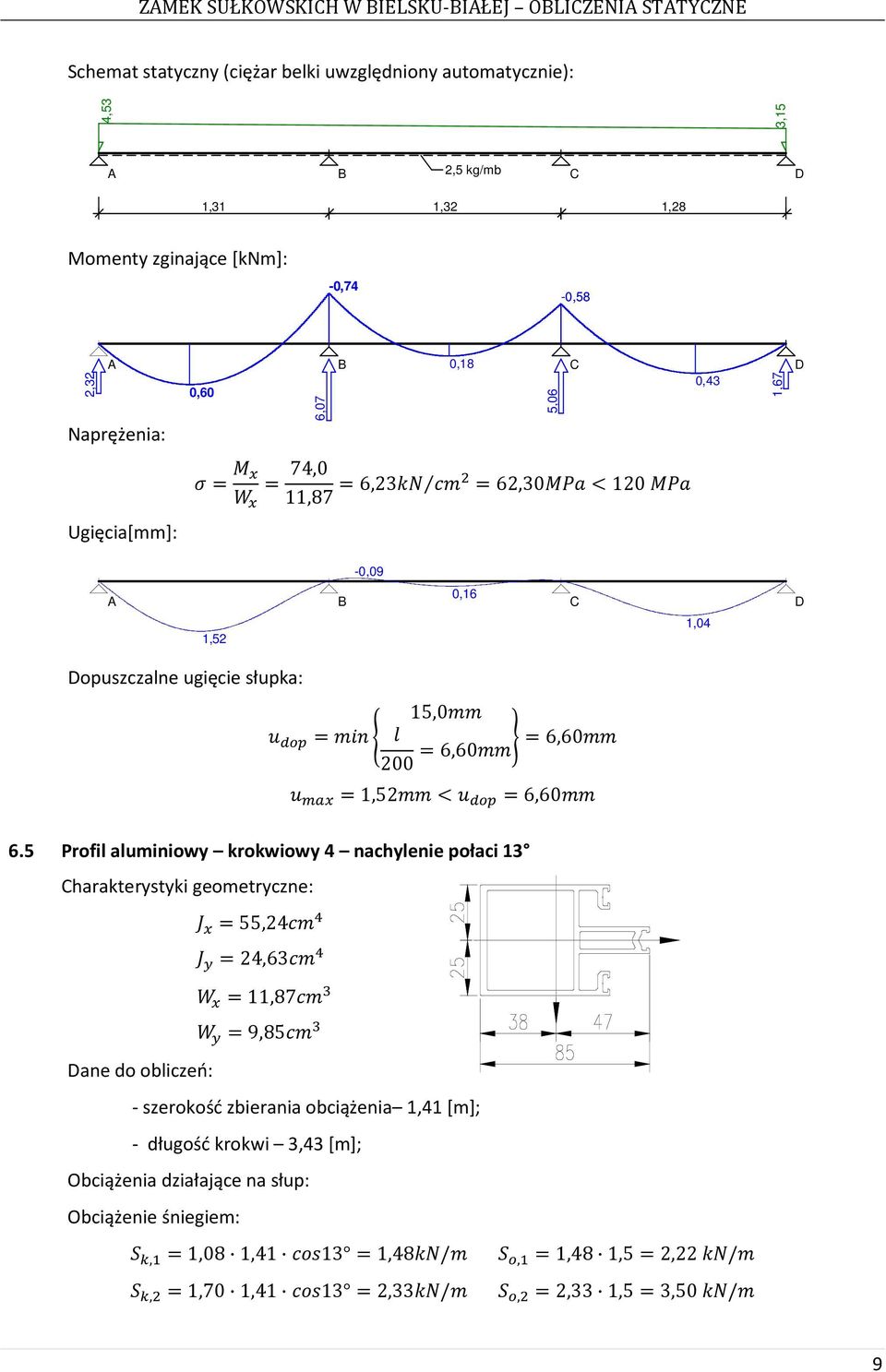

9 Schemat statyczny (ciężar belki uwzględniony automatycznie): 4,53 3,15 A B 2,5 kg/mb C D 1,31 1,32 1,28 Momenty zginające [knm]: -0,74-0,58 2,32 A Naprężenia: 0,60 6,07 B 0,18 5,06 C 0,43 1,67 D 74,0 6,23 62, ,87 Ugięcia[mm]: -0,09 0,16 A B C D 1,04 1,52 Dopuszczalne ugięcie słupka: 15,0 6,60 6, ,52 6, Profil aluminiowy krokwiowy 4 nachylenie połaci 13 Charakterystyki geometryczne: 55,24 24,63 11,87 9,85 Dane do obliczeń: - szerokość zbierania obciążenia 1,41 [m]; - długość krokwi 3,43 [m]; Obciążenia działające na słup: Obciążenie śniegiem:, 1,08 1, ,48 /, 1,48 1,5 2,22 /, 1,70 1, ,33 /, 2,33 1,5 3,50 / 9

10 Obciążenie od ciężaru szkła: 1,0 1,0 25,0 0,018 0,45 0,45 1,41 1,1 0,70 Schemat statyczny (ciężar belki uwzględniony automatycznie): 4,20 2,92 A B 2,5 kg/mb C D 1,10 1,18 1,15 Momenty zginające [knm]: -0,50-0,45 1,79 A 0,39 4,84 B 0,15 4,28 C 0,32 1,39 D Naprężenia: Ugięcia[mm]: 50,0 4,21 42, ,87-0,03 A B 0,14 C D 0,68 0,62 Dopuszczalne ugięcie słupka: 15,0 5,90 5, ,68 5, Profil aluminiowy rygiel Charakterystyki geometryczne: 42,02 18,96 10,06 7,58 Dane do obliczeń: - szerokość zbierania obciążenia 1,39 [m]; - długość rygla 1,54 [m]; 10

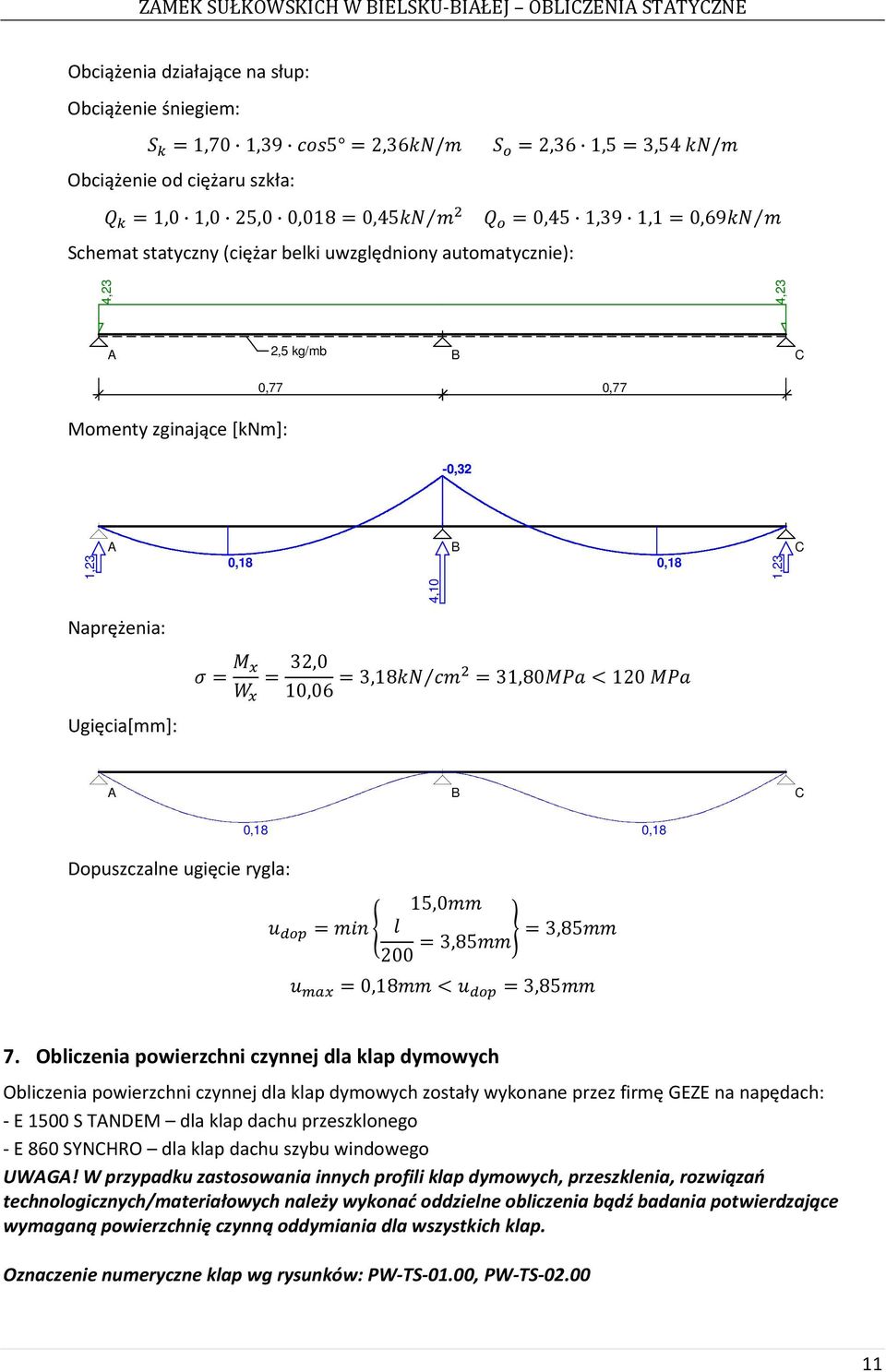

11 Obciążenia działające na słup: Obciążenie śniegiem: 1,70 1,39 5 2,36 / Obciążenie od ciężaru szkła: 2,36 1,5 3,54 / 1,0 1,0 25,0 0,018 0,45 0,45 1,39 1,1 0,69 Schemat statyczny (ciężar belki uwzględniony automatycznie): 4,23 4,23 A 2,5 kg/mb B C 0,77 0,77 Momenty zginające [knm]: -0,32 1,23 A 0,18 B 0,18 1,23 C 4,10 Naprężenia: Ugięcia[mm]: 32,0 3,18 31, ,06 A B C 0,18 0,18 Dopuszczalne ugięcie rygla: 15,0 3,85 3, ,18 3,85 7. Obliczenia powierzchni czynnej dla klap dymowych Obliczenia powierzchni czynnej dla klap dymowych zostały wykonane przez firmę GEZE na napędach: - E 1500 S TANDEM dla klap dachu przeszklonego - E 860 SYNCHRO dla klap dachu szybu windowego UWAGA! W przypadku zastosowania innych profili klap dymowych, przeszklenia, rozwiązań technologicznych/materiałowych należy wykonać oddzielne obliczenia bądź badania potwierdzające wymaganą powierzchnię czynną oddymiania dla wszystkich klap. Oznaczenie numeryczne klap wg rysunków: PW-TS-01.00, PW-TS

12 7.1 Klapa nr 1 12

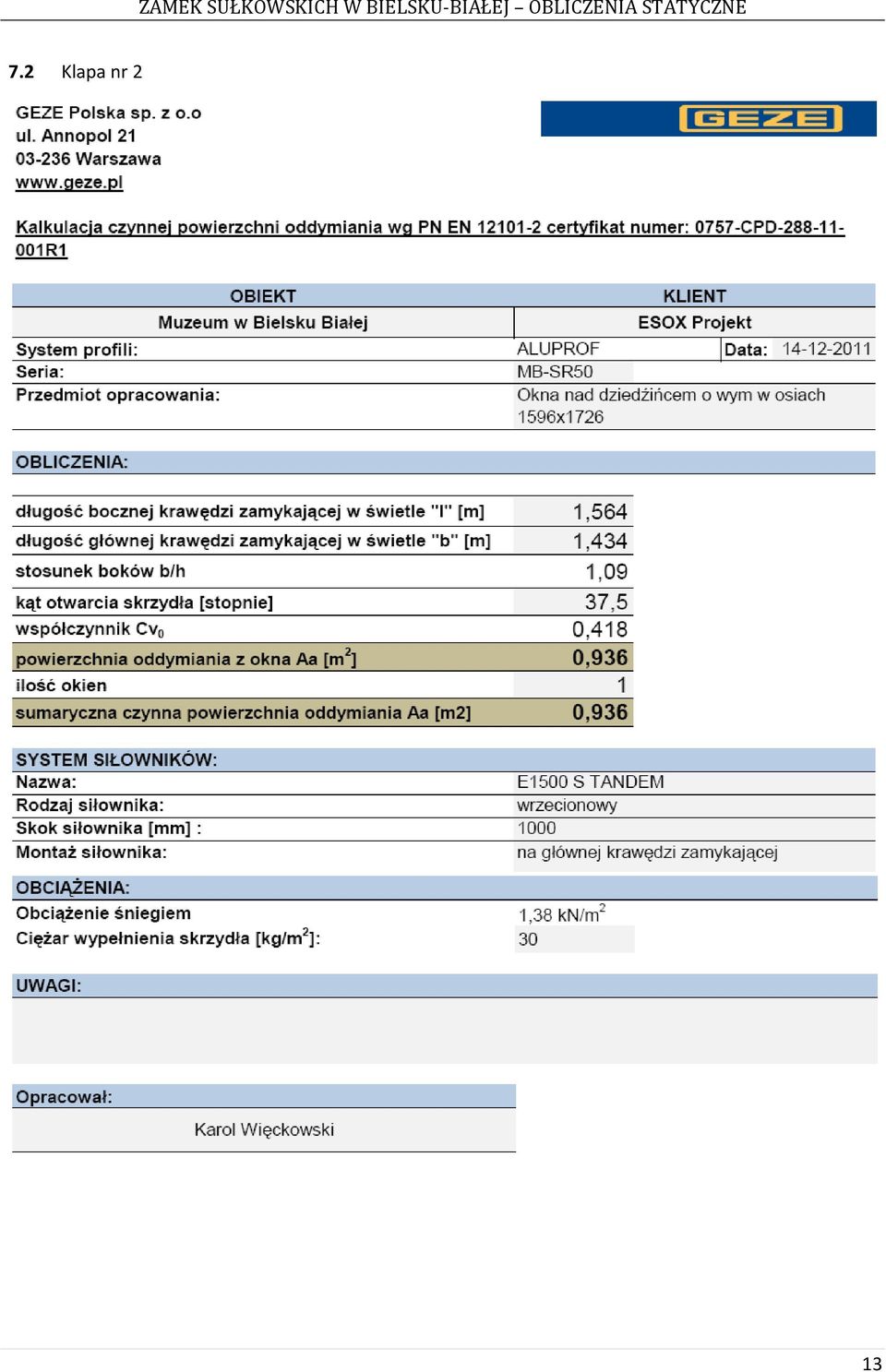

13 7.2 Klapa nr 2 13

14 7.3 Klapa nr 3 14

15 7.4 Klapa nr 4 15

16 7.5 Klapa nr 5 16

17 7.6 Klapa nr 6 17

18 7.7 Klapa nr 7 18

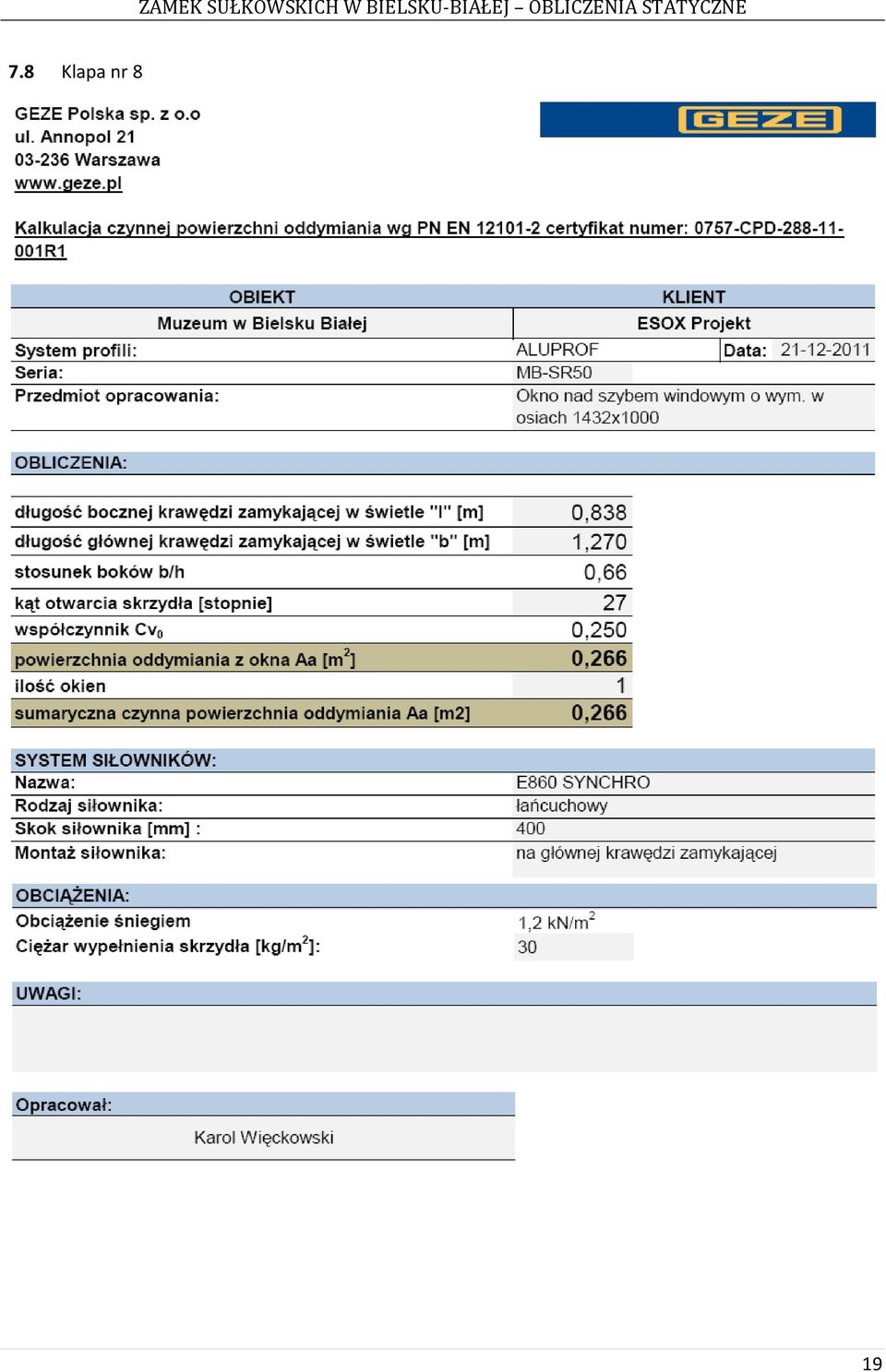

19 7.8 Klapa nr 8 19
