2 CZĘŚĆ KONSTRUKCYJNA SPIS TREŚCI I. ZAŚWIADCZENIA PROJEKTANTA I SPRWDZAJĄCEGO II. OPIS TECHNICZNY 1.0. PODSTAWA OPRACOWANIA 2.0. ZAKRES OPRACOWANIA 3.0. OGÓLNA KONCEPCJA KONSTRUKCJI 4.0. OPIS POSZCZEGÓLNYCH ELEMENTÓW KONSTRUKCYJNYCH 5.0. UŻYTE MATERIAŁY KONSTRUKCYJNE 6.0. WNIOSKI KOŃCOWE 7.0. WYTYCZNE PLANU BIOZ III. SPIS RYSUNKÓW K_1 STUDNIA DOŚWIETLENIOWA TYP 1 studnia monolityczna K_2 STUDNIA DOŚWIETLENIOWA TYP 1 studnia prefabrykowana

3 I. ZAŚWIADCZENIA PROJEKTANTA I SPRAWDZAJĄCEGO Projektant:

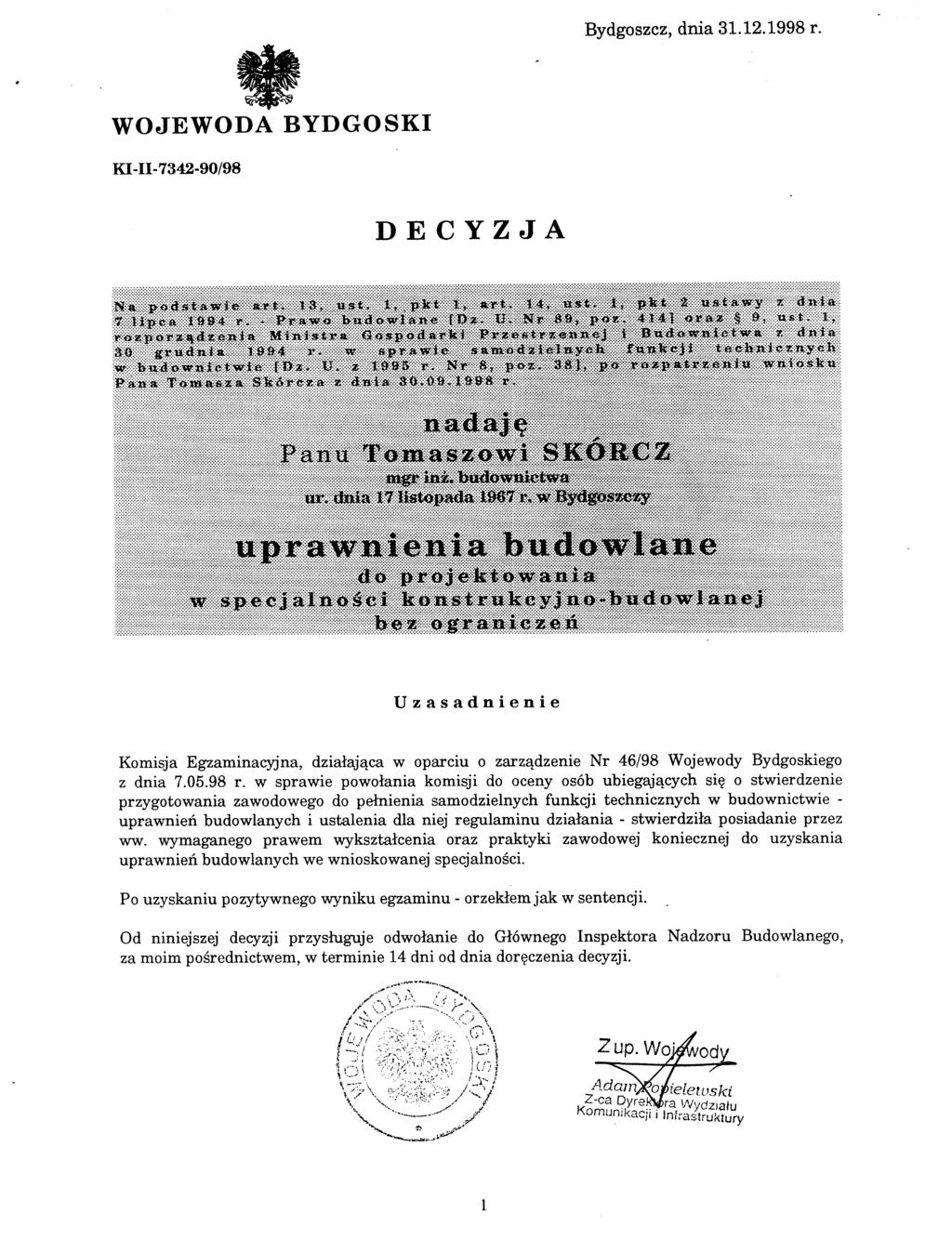

5 Sprawdzający:

7 II. OPIS TECHNICZNY 1.0. POSTAWA OPRACOWANIA 1.1. Zlecenie inwestora Plan sytuacyjny Podkłady architektoniczne projektu 1.4. Obowiązujące normy i przepisy, a w szczególności: - PN-B Konstrukcje betonowe, żelbetowe i sprężone. - PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. - PN-76/B-O3001 Konstrukcje i podłoża budowli. Ogólne zasady obliczeń. - PN-82/B-O2000 Obciążenia budowli. Zasady ustalania wartości. - PN-82/B Obciążenia stałe. - PN-82/B Obciążenia zmienne technologiczne. - PN-80/B-02010/Az1 Obciążenie śniegiem. - PN-87/B-02011/Az1 Obciążenia wiatrem. - PN-88/B Obciążenia gruntem. - PN-82/B Obciążenia pojazdami. - PN-81/B Posadowienie bezpośrednie budowli. - PN-86/B Antykorozyjne zabezpieczenia w budownictwie 2.0. ZAKRES OPRACOWANIA Celem niniejszego opracowania jest projekt budowlany branży konstrukcyjnej remontu budynku dydaktycznego nr 10 położonego w Gdyni przy ul. Śmidowicza 69 w zakresie zgodnym z wymaganiami określonymi w Zarządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia w sprawie szczegółowego zakresu i formy Projektu Budowlanego (M.P. Nr2/1995 poz. 30). Dokumentacja w fazie Projekt Budowlany stanowi podstawę do uzyskania pozwolenia na budowę, lecz nie wyczerpuje w całości zagadnień związanych z wykonawstwem i realizacją obiektu. Wykonane w ramach Projektu Budowlanego obliczenia statyczno-wytrzymałościowe dotyczą sprawdzenia i rozwiązania zagadnień konstrukcyjno-materiałowego podstawowych nośnych elementów konstrukcyjnych obiektu oraz jego posadowienia OGÓLNA KONCEPCJA KOSTRUKCJI Budynek dydaktyczny nr 10 położony jest w Gdyni przy ul. Śmidowicza 69. Należy on do AMW i sąsiaduje ze wszystkich stron z innymi budynkami AMW- stanowiącymi jego własność. Budynek jest obiektem trzykondygnacyjnym w całości podpiwniczony, o bryle w kształcie 3 połączonych ze sobą liter C (z trzema skrzydłami wysuniętymi w kierunku zachodnim) z dachem wielospadowym, krytym dachówką karpiówką- wybudowany w technologii tradycyjnej.

8 W ramach planowanego remontu należy wykonać nowe żelbetowe studnie doświetleniowe okien piwnicznych OPIS POSZCZEGÓLNYCH ELEMENTÓW KONSTRUKCYJNYCH Zaprojektowano żelbetowe monolityczne studnie doświetleniowe. Ściany i płyta denna gr. 14cm zbrojona dwiema siatkami #10-15cm. Z uwagi na bliskość drzew niektóre studnie należy wykonać jako prefabrykowane i należy zapuszczać je w grunt. Rodzaj studni i jej lokalizacja wg branży architektonicznej. Beton C25/30 W4 na podkładzie z betonu C8/10, stal A-IIIN (RB 500W). Uwaga : Należy bezwzględnie usunąć wszystkie stwierdzone gniazda gruntów nienośnych w poziomie bezpośredniego posadowienia i zastąpić je betonem C8/10 lub zagęszczonym piaskiem średnim. Powierzchnie betonowe należy zabezpieczyć powierzchniowo 1x Izolbet A + 2x Izolbet K, lub izolacja preparatem np. Maxseal firmy Drizoro UŻYTE MATERIAŁY KONSTRUKCYJNE Materiały konstrukcyjne przyjęte w Projekcie Budowlanym: Beton C8/10, C25/30 W4 Stal zbrojeniowa A-IIIN (RB500W); 6.0. WNIOSKI KOŃCOWE Całość robót prowadzić pod stałym nadzorem osób posiadających odpowiednie uprawnienia budowlane. Do realizacji robót należy stosować wyłącznie materiały posiadające ważne atesty i certyfikaty wydane przez Instytut Techniki Budowlanej w Warszawie. Wszystkie zastosowane produkty i materiały muszą posiadać znak budowlany B lub CE lub pozytywne Aprobaty Instytutu Techniki Budowlanej (I.T.B.) lub innych Instytucji posiadających tego rodzaju uprawnienia. Zalecenia techniczne producenta muszą być ściśle przestrzegane. Wymaganą w projekcie jakość konstrukcji powinien zapewnić wykonawca przez stosowanie właściwych materiałów, metod wytwarzania i montażu oraz nadzoru technicznego i kontroli. Projektant konstrukcji zastrzega sobie prawo do wprowadzania zmian w trakcie realizacji obiektu. Wprowadzenie jakichkolwiek zmian wymaga pisemnej akceptacji projektanta.

9 7.0. WYTYCZNE PLANU BIOZ Opis szczegółowy znajduje się w dokumentacji architektonicznej. W DOKUMENTACJI KONSTRUKCYJNEJ PODANO PODSTAWOWE ZASADY I PRZEPISY BHP ORAZ ŚRODKI TECHNICZNE ZAPOBIEGAJĄCE ZAGROŻENIOM W ZWIĄZKU Z PROWADZENIEM PRAC - Przed przystąpieniem do robót każdy pracownik musi zostać przeszkolony w zakresie przepisów, w tym BHP, P-POŻ., obowiązujących na budowie. Wszystkie szkolenia winny być zarejestrowane i potwierdzone podpisem uczestnika szkolenia. - Warunkiem dopuszczenia pracownika do pracy na wysokości jest uzyskanie zaświadczenia lekarskiego stwierdzającego możliwość jego pracy na wysokości, - Do obsługi urządzeń i sprzętu budowlanego dopuszczeni mogą być pracownicy z odpowiednimi uprawnieniami, - Wszyscy pracownicy winni być zaopatrzeni w odzież roboczą oraz sprzęt ochrony osobistej odpowiedni do wykonywanej pracy, - Teren robót powinien być ogrodzony i zabezpieczony przed dostępem osób niepowołanych, - Tereny wykopów i zagłębienia w terenie należy wygrodzić stosując barierki ochronne. - Wszystkie urządzenia i sprzęt budowlany powinny mieć DTR, z którymi należy zapoznać obsługę, - Urządzenia elektryczne należy, przed włączeniem, poddać próbie technicznej. Muszą one posiadać system ochrony przed porażeniem, - Na placu budowy, wokół stanowiska P-POŹ i rozdzielni elektrycznej nie wolno składować żadnych materiałów i sprzętu, - Wszystkie prace budowlane, a szczególnie te niebezpieczne prowadzone na wysokości oraz przy pomocy ciężkiego sprzętu montażowego jeśli zajdzie taka potrzeba muszą być nadzorowane przez wyznaczone osoby z odpowiednimi uprawnieniami - Strefę niebezpieczną wygrodzić i oznaczyć tablicami ostrzegawczymi. W obszarze tym nie wolno organizować stanowisk pracy, - Nie wolno zezwalać na przejścia przez strefę niebezpieczną bez zadaszeń ochronnych, - Zrzucanie materiałów, narzędzi i innych przedmiotów z wysokości jest zabronione, - W czasie burzy lub silnych wiatrów o prędkości przekraczającej 10 m/s przerwać należy wszelkie prace montażowe i prowadzone na wysokości, - Pomosty robocze używanych rusztowań należy systematycznie oczyszczać z nagromadzonych odłamków gruzu i innych zanieczyszczeń, - Wykonywanie robót w miejscach pozbawionych barierek ochronnych jest możliwe pod warunkiem stosowania pasów ochronnych z linkami asekuracyjnymi mocowanymi do stałych (pewnych) elementów konstrukcji, - Montaż stosowanych rusztowań systemowych wykonać ściśle wg dokumentacji technicznej. Rusztowanie powinno być odebrane z wpisem do dziennika budowy i poddawane okresowej kontroli. Muszą one być uziemione i posiadać instalację odgromową. - Roboty budowlane powinny być wykonywane zgodnie z PB oraz projektem organizacji robót (jeśli wymagany) uzgodnionym z odpowiednimi służbami Inwestora, Przy wykonywaniu robót stosować przepisy zawarte w Rozporządzeniu ministra infrastruktury z r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z dn r. Nr 47, poz.401)

10 - KONIEC OBLICZEŃ STATYCZNYCH DO PROJEKTU BUDOWLANEGO PROJEKTANT: mgr inż. Damian Wiluś nr upr. KUP/0036/PWOK/06 do projektowania w specjalności konstrukcyjno-budowlanej w zakresie pełnym SPRAWDZAJĄCY: mgr inż. Tomasz Skórcz nr upr. KI-II /98 do projektowania w specjalności konstrukcyjno-budowlanej w zakresie pełnym
