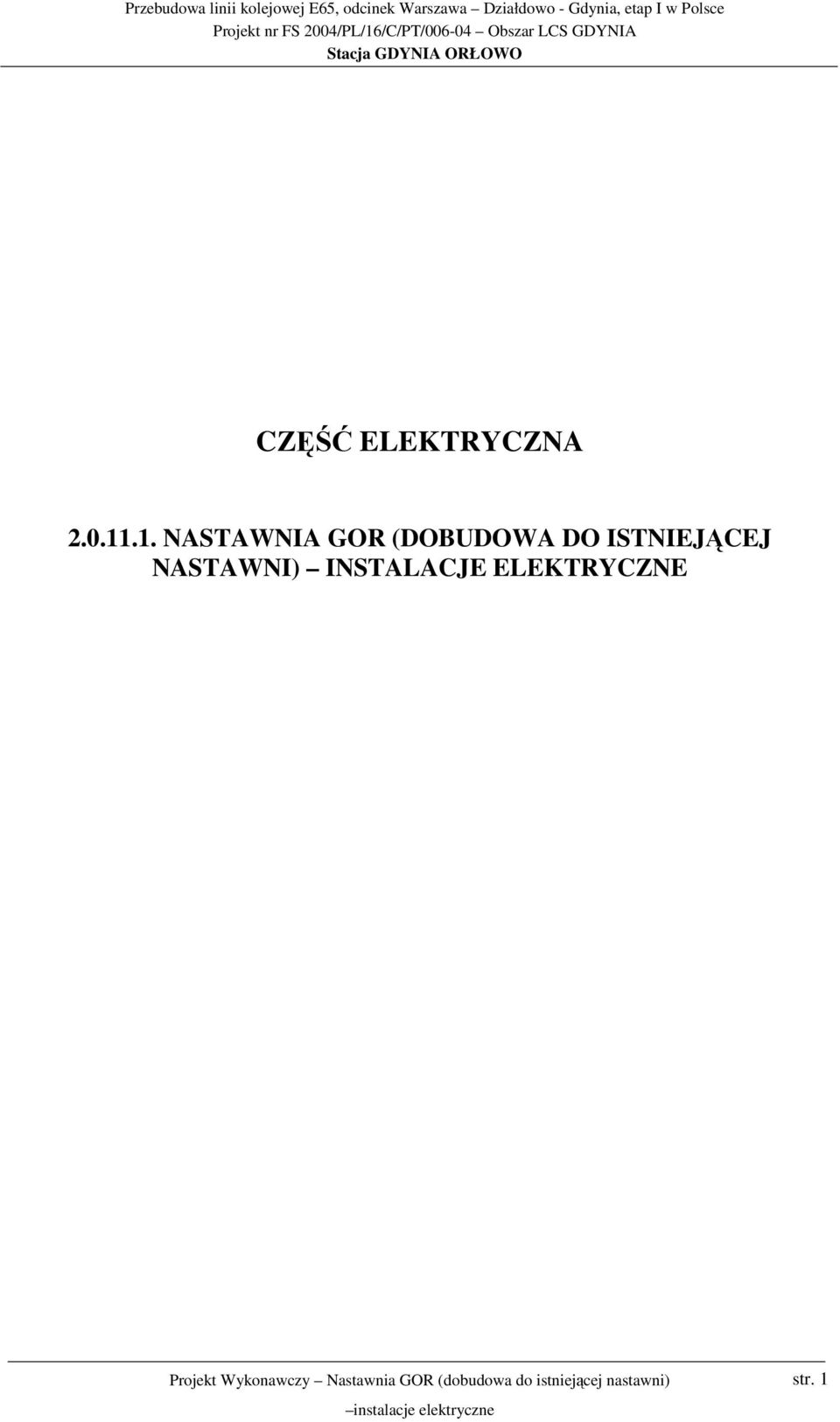

1 CZĘŚĆ ELEKTRYCZNA NASTAWNIA GOR (DOBUDOWA DO ISTNIEJĄCEJ NASTAWNI) INSTALACJE ELEKTRYCZNE str. 1

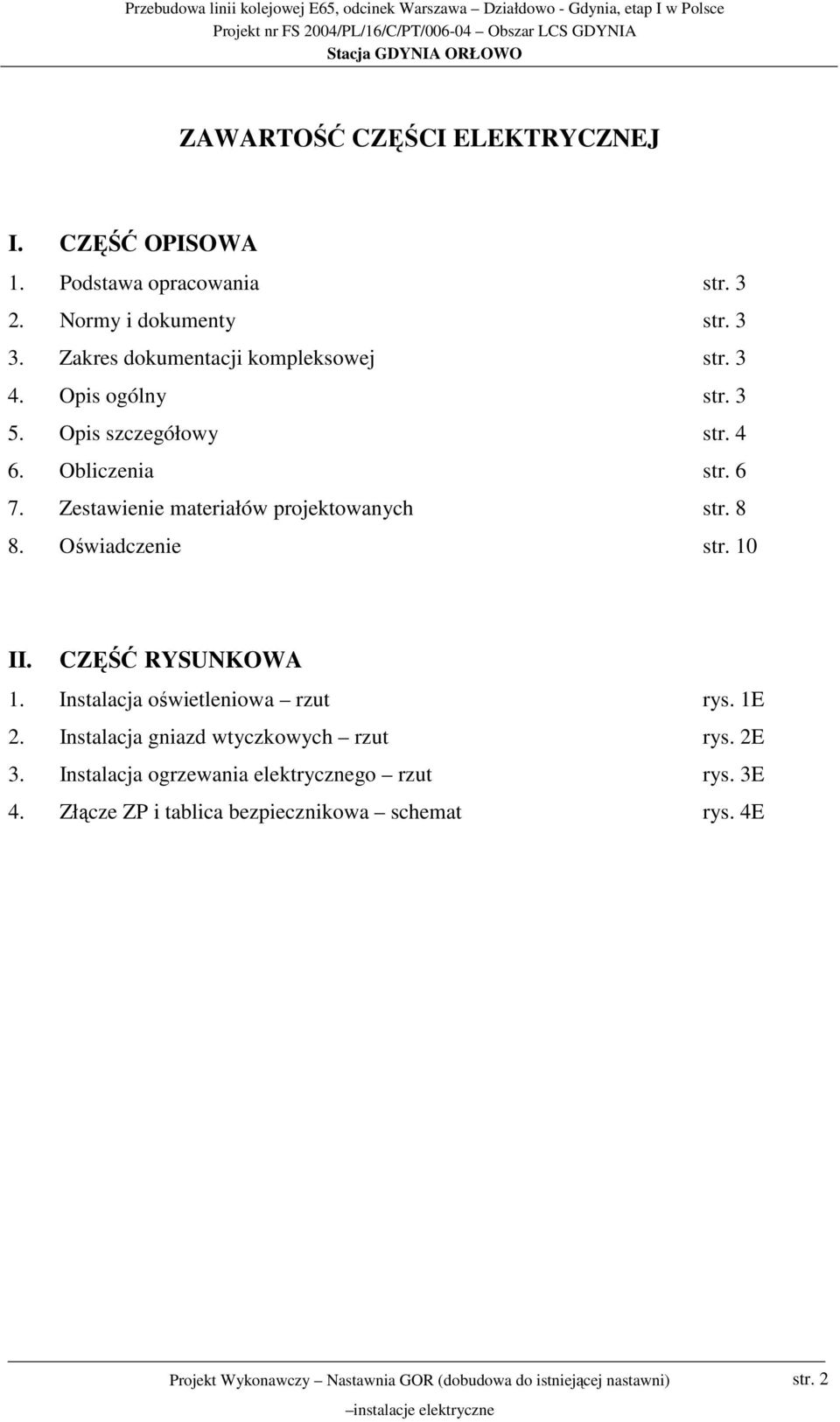

2 ZAWARTOŚĆ CZĘŚCI ELEKTRYCZNEJ I. CZĘŚĆ OPISOWA 1. Podstawa opracowania str Normy i dokumenty str Zakres dokumentacji kompleksowej str Opis ogólny str Opis szczegółowy str Obliczenia str Zestawienie materiałów projektowanych str Oświadczenie str. 10 II. CZĘŚĆ RYSUNKOWA 1. Instalacja oświetleniowa rzut rys. 1E 2. Instalacja gniazd wtyczkowych rzut rys. 2E 3. Instalacja ogrzewania elektrycznego rzut rys. 3E 4. Złącze ZP i tablica bezpiecznikowa schemat rys. 4E str. 2

3 I. CZĘŚĆ OPISOWA. 1. Podstawa opracowania. Umowa nr FS 2004/PL/16/C/PT/ zawarta pomiędzy PKP PLK S.A., a BPK Poznań Sp. z o.o. jako Liderem Konsorcjum. Rozpoznanie terenu wykonane przez zespół autorski. Pomiary inwentaryzacyjne i geodezyjne. Koncepcja Programowo Przestrzenna. Projekt budowlany. Rozporządzenie MTiGM z w sprawie warunków technicznych jakim powinny odpowiadać budowle kolejowe i ich usytuowanie (Dz. U. Nr 151/98). Prawo budowlane wraz z ustawami i związanymi rozporządzeniami. 2. Normy i dokumenty Normy. PN-69/K Koleje normalnotorowe. Skrajnia budowli. PN-IEC Instalacje elektryczne w obiektach budowlanych. PN-EN Technika świetlna. Oświetlenie miejsc pracy. PN-92/E Ochrona przeciwporaŝeniowa. 3. Zakres dokumentacji kompleksowej. Zakresem opracowania objęto kompleks robót związanych z przebudową Stacji Gdynia Orłowo. Niniejsze opracowanie jednobranŝowe wchodzi w skład zadania Przebudowa linii kolejowej E65, odcinek Warszawa Działdowo Gdynia, etap I w Polsce Obszar LCS Gdynia. 4. Opis ogólny Zakres opracowania. Zakresem opracowania objęto projekt instalacji elektrycznej wewnętrznej nowoprojektowanego budynku nastawni dobudowywanego do istniejącej nastawni GOr. Projekt obejmuje złącze pomiarowe zlokalizowane przy zewnętrznej ścianie budynku, tablice bezpiecznikową TB oraz instalacje wewnętrzne (oświetleniowe, gniazd wtyczkowych i ogrzewania) str. 3

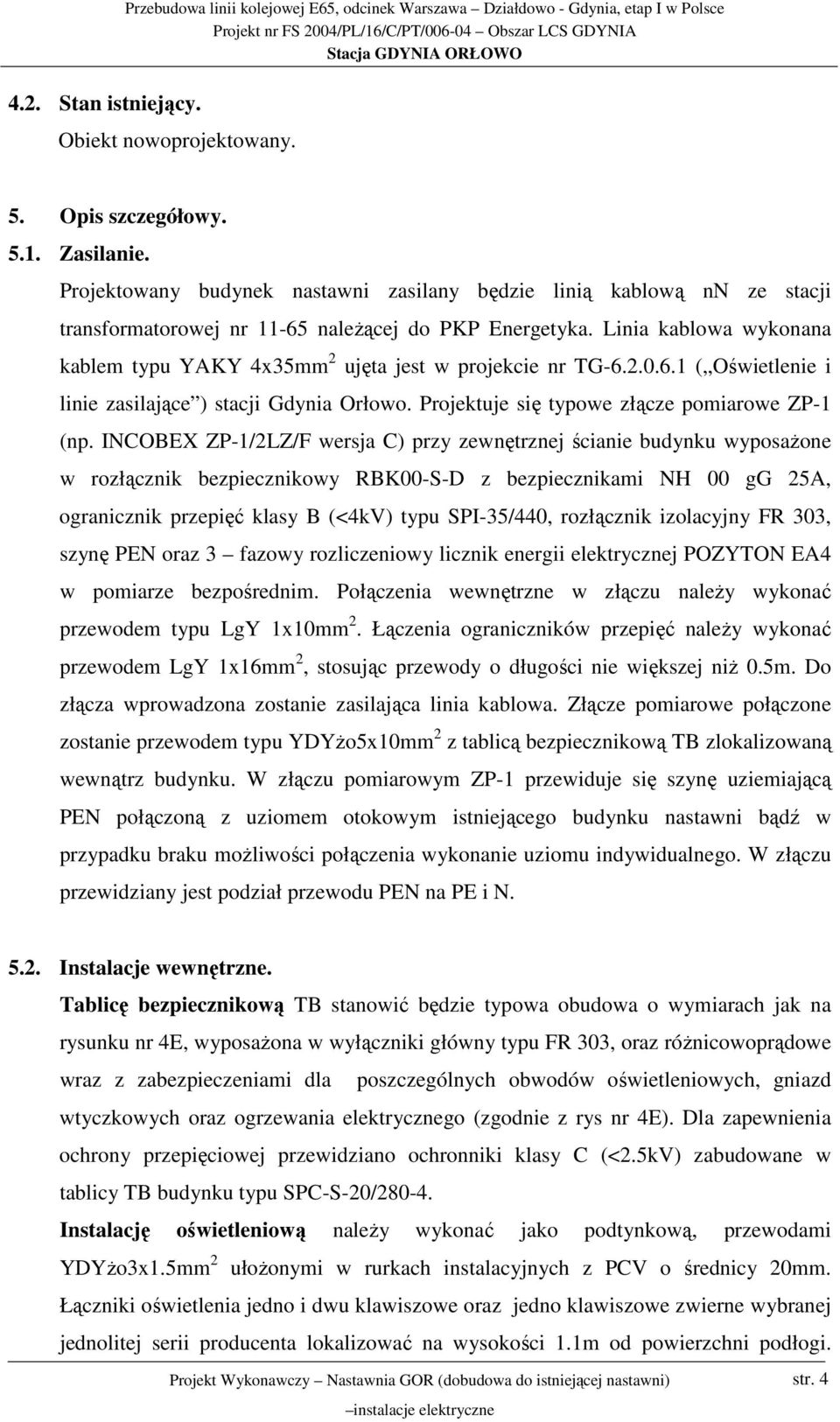

4 4.2. Stan istniejący. Przebudowa linii kolejowej E65, odcinek Warszawa Działdowo - Gdynia, etap I w Polsce Obiekt nowoprojektowany. 5. Opis szczegółowy Zasilanie. Projektowany budynek nastawni zasilany będzie linią kablową nn ze stacji transformatorowej nr naleŝącej do PKP Energetyka. Linia kablowa wykonana kablem typu YAKY 4x35mm 2 ujęta jest w projekcie nr TG ( Oświetlenie i linie zasilające ) stacji Gdynia Orłowo. Projektuje się typowe złącze pomiarowe ZP-1 (np. INCOBEX ZP-1/2LZ/F wersja C) przy zewnętrznej ścianie budynku wyposaŝone w rozłącznik bezpiecznikowy RBK00-S-D z bezpiecznikami NH 00 gg 25A, ogranicznik przepięć klasy B (<4kV) typu SPI-35/440, rozłącznik izolacyjny FR 303, szynę PEN oraz 3 fazowy rozliczeniowy licznik energii elektrycznej POZYTON EA4 w pomiarze bezpośrednim. Połączenia wewnętrzne w złączu naleŝy wykonać przewodem typu LgY 1x10mm 2. Łączenia ograniczników przepięć naleŝy wykonać przewodem LgY 1x16mm 2, stosując przewody o długości nie większej niŝ 0.5m. Do złącza wprowadzona zostanie zasilająca linia kablowa. Złącze pomiarowe połączone zostanie przewodem typu YDYŜo5x10mm 2 z tablicą bezpiecznikową TB zlokalizowaną wewnątrz budynku. W złączu pomiarowym ZP-1 przewiduje się szynę uziemiającą PEN połączoną z uziomem otokowym istniejącego budynku nastawni bądź w przypadku braku moŝliwości połączenia wykonanie uziomu indywidualnego. W złączu przewidziany jest podział przewodu PEN na PE i N Instalacje wewnętrzne. Tablicę bezpiecznikową TB stanowić będzie typowa obudowa o wymiarach jak na rysunku nr 4E, wyposaŝona w wyłączniki główny typu FR 303, oraz róŝnicowoprądowe wraz z zabezpieczeniami dla poszczególnych obwodów oświetleniowych, gniazd wtyczkowych oraz ogrzewania elektrycznego (zgodnie z rys nr 4E). Dla zapewnienia ochrony przepięciowej przewidziano ochronniki klasy C (<2.5kV) zabudowane w tablicy TB budynku typu SPC-S-20/ Instalację oświetleniową naleŝy wykonać jako podtynkową, przewodami YDYŜo3x1.5mm 2 ułoŝonymi w rurkach instalacyjnych z PCV o średnicy 20mm. Łączniki oświetlenia jedno i dwu klawiszowe oraz jedno klawiszowe zwierne wybranej jednolitej serii producenta lokalizować na wysokości 1.1m od powierzchni podłogi. str. 4

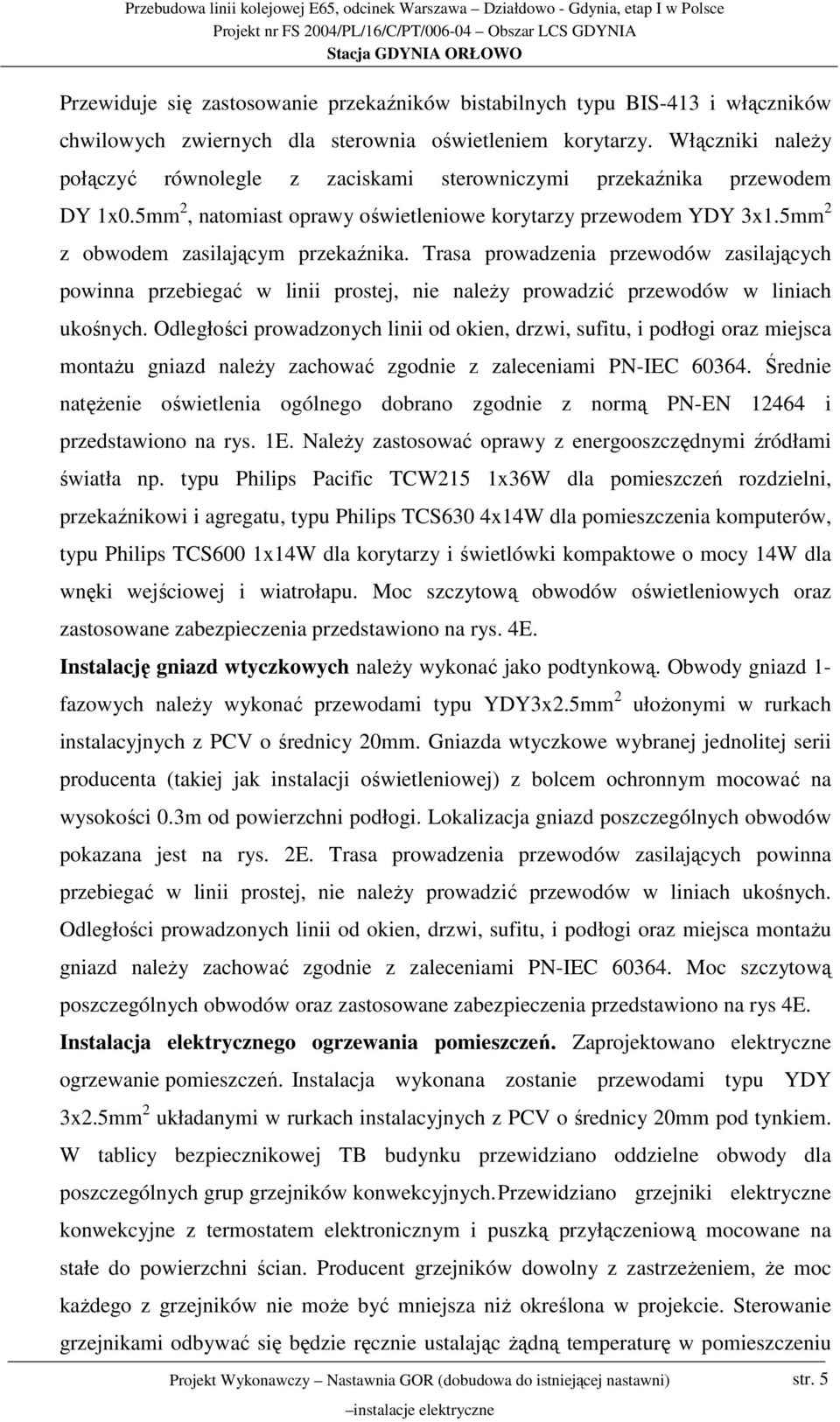

5 Przewiduje się zastosowanie przekaźników bistabilnych typu BIS-413 i włączników chwilowych zwiernych dla sterownia oświetleniem korytarzy. Włączniki naleŝy połączyć równolegle z zaciskami sterowniczymi przekaźnika przewodem DY 1x0.5mm 2, natomiast oprawy oświetleniowe korytarzy przewodem YDY 3x1.5mm 2 z obwodem zasilającym przekaźnika. Trasa prowadzenia przewodów zasilających powinna przebiegać w linii prostej, nie naleŝy prowadzić przewodów w liniach ukośnych. Odległości prowadzonych linii od okien, drzwi, sufitu, i podłogi oraz miejsca montaŝu gniazd naleŝy zachować zgodnie z zaleceniami PN-IEC Średnie natęŝenie oświetlenia ogólnego dobrano zgodnie z normą PN-EN i przedstawiono na rys. 1E. NaleŜy zastosować oprawy z energooszczędnymi źródłami światła np. typu Philips Pacific TCW215 1x36W dla pomieszczeń rozdzielni, przekaźnikowi i agregatu, typu Philips TCS630 4x14W dla pomieszczenia komputerów, typu Philips TCS600 1x14W dla korytarzy i świetlówki kompaktowe o mocy 14W dla wnęki wejściowej i wiatrołapu. Moc szczytową obwodów oświetleniowych oraz zastosowane zabezpieczenia przedstawiono na rys. 4E. Instalację gniazd wtyczkowych naleŝy wykonać jako podtynkową. Obwody gniazd 1- fazowych naleŝy wykonać przewodami typu YDY3x2.5mm 2 ułoŝonymi w rurkach instalacyjnych z PCV o średnicy 20mm. Gniazda wtyczkowe wybranej jednolitej serii producenta (takiej jak instalacji oświetleniowej) z bolcem ochronnym mocować na wysokości 0.3m od powierzchni podłogi. Lokalizacja gniazd poszczególnych obwodów pokazana jest na rys. 2E. Trasa prowadzenia przewodów zasilających powinna przebiegać w linii prostej, nie naleŝy prowadzić przewodów w liniach ukośnych. Odległości prowadzonych linii od okien, drzwi, sufitu, i podłogi oraz miejsca montaŝu gniazd naleŝy zachować zgodnie z zaleceniami PN-IEC Moc szczytową poszczególnych obwodów oraz zastosowane zabezpieczenia przedstawiono na rys 4E. Instalacja elektrycznego ogrzewania pomieszczeń. Zaprojektowano elektryczne ogrzewanie pomieszczeń. Instalacja wykonana zostanie przewodami typu YDY 3x2.5mm 2 układanymi w rurkach instalacyjnych z PCV o średnicy 20mm pod tynkiem. W tablicy bezpiecznikowej TB budynku przewidziano oddzielne obwody dla poszczególnych grup grzejników konwekcyjnych. Przewidziano grzejniki elektryczne konwekcyjne z termostatem elektronicznym i puszką przyłączeniową mocowane na stałe do powierzchni ścian. Producent grzejników dowolny z zastrzeŝeniem, Ŝe moc kaŝdego z grzejników nie moŝe być mniejsza niŝ określona w projekcie. Sterowanie grzejnikami odbywać się będzie ręcznie ustalając Ŝądną temperaturę w pomieszczeniu str. 5

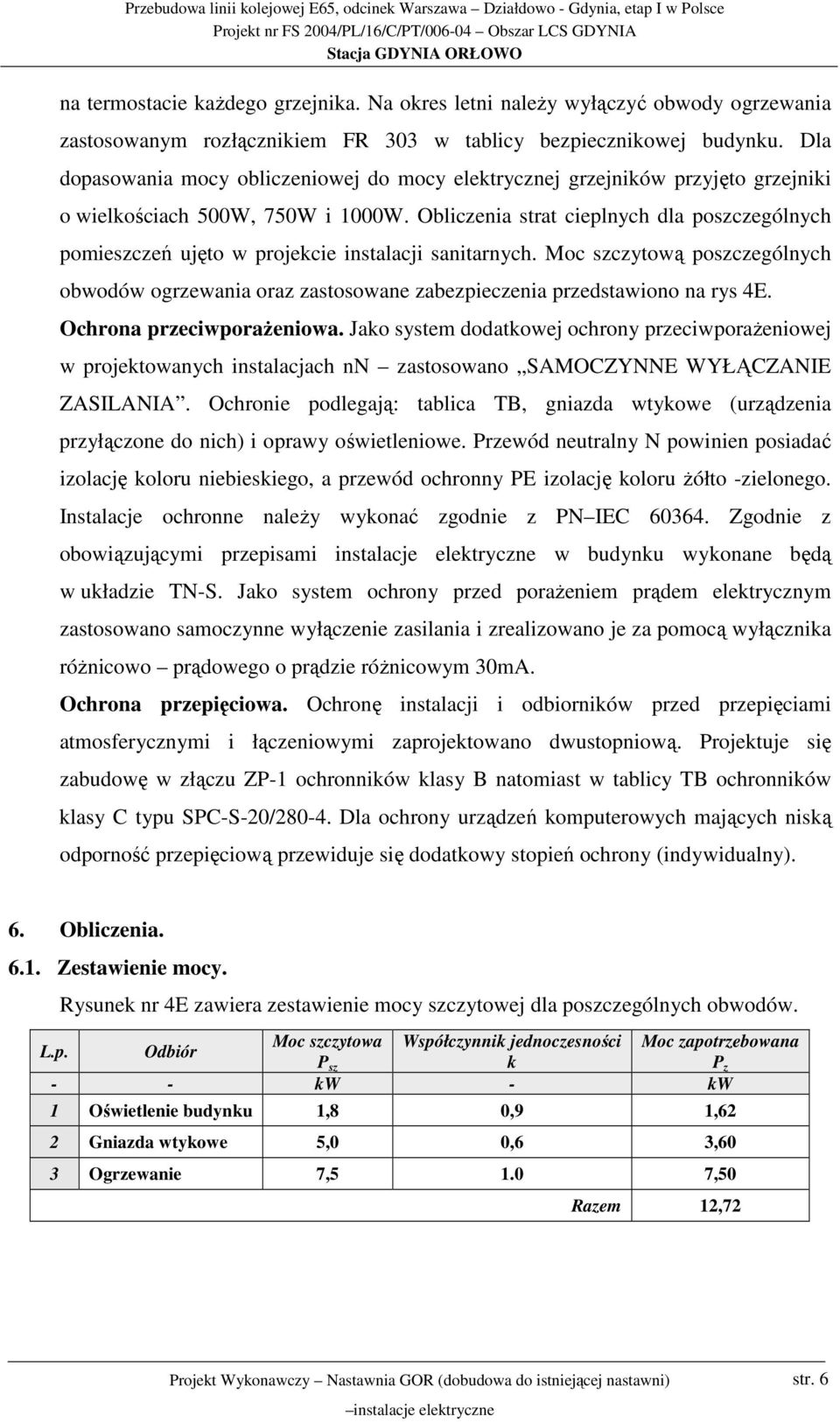

6 na termostacie kaŝdego grzejnika. Na okres letni naleŝy wyłączyć obwody ogrzewania zastosowanym rozłącznikiem FR 303 w tablicy bezpiecznikowej budynku. Dla dopasowania mocy obliczeniowej do mocy elektrycznej grzejników przyjęto grzejniki o wielkościach 500W, 750W i 1000W. Obliczenia strat cieplnych dla poszczególnych pomieszczeń ujęto w projekcie instalacji sanitarnych. Moc szczytową poszczególnych obwodów ogrzewania oraz zastosowane zabezpieczenia przedstawiono na rys 4E. Ochrona przeciwporaŝeniowa. Jako system dodatkowej ochrony przeciwporaŝeniowej w projektowanych instalacjach nn zastosowano SAMOCZYNNE WYŁĄCZANIE ZASILANIA. Ochronie podlegają: tablica TB, gniazda wtykowe (urządzenia przyłączone do nich) i oprawy oświetleniowe. Przewód neutralny N powinien posiadać izolację koloru niebieskiego, a przewód ochronny PE izolację koloru Ŝółto -zielonego. Instalacje ochronne naleŝy wykonać zgodnie z PN IEC Zgodnie z obowiązującymi przepisami instalacje elektryczne w budynku wykonane będą w układzie TN-S. Jako system ochrony przed poraŝeniem prądem elektrycznym zastosowano samoczynne wyłączenie zasilania i zrealizowano je za pomocą wyłącznika róŝnicowo prądowego o prądzie róŝnicowym 30mA. Ochrona przepięciowa. Ochronę instalacji i odbiorników przed przepięciami atmosferycznymi i łączeniowymi zaprojektowano dwustopniową. Projektuje się zabudowę w złączu ZP-1 ochronników klasy B natomiast w tablicy TB ochronników klasy C typu SPC-S-20/ Dla ochrony urządzeń komputerowych mających niską odporność przepięciową przewiduje się dodatkowy stopień ochrony (indywidualny). 6. Obliczenia Zestawienie mocy. Rysunek nr 4E zawiera zestawienie mocy szczytowej dla poszczególnych obwodów. Moc szczytowa Współczynnik jednoczesności Moc zapotrzebowana L.p. Odbiór P sz k P z - - kw - kw 1 Oświetlenie budynku 1,8 0,9 1,62 2 Gniazda wtykowe 5,0 0,6 3,60 3 Ogrzewanie 7, ,50 Razem 12,72 str. 6

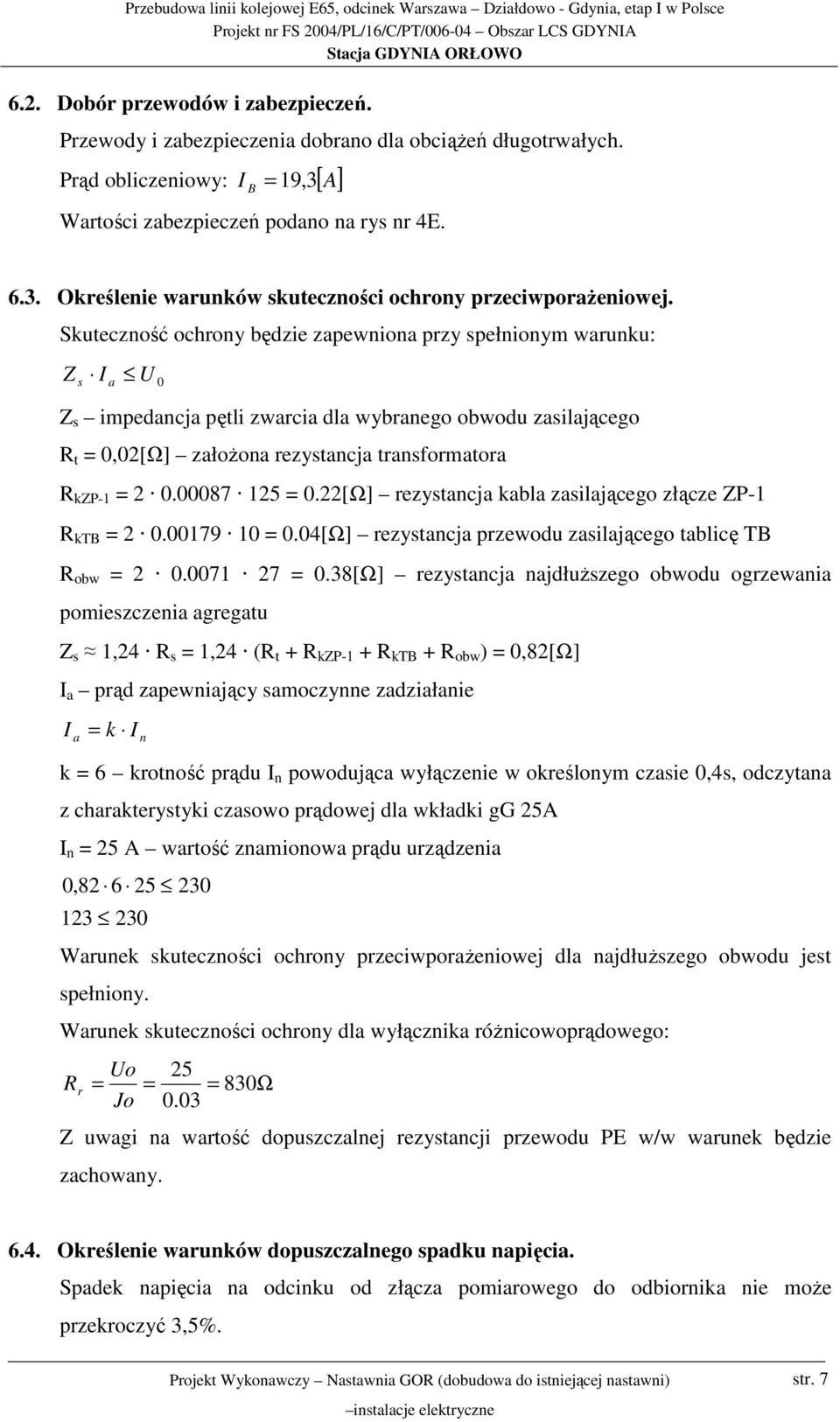

7 6.2. Dobór przewodów i zabezpieczeń. Przewody i zabezpieczenia dobrano dla obciąŝeń długotrwałych. Prąd obliczeniowy: I B = 19, 3[ A] Wartości zabezpieczeń podano na rys nr 4E Określenie warunków skuteczności ochrony przeciwporaŝeniowej. Skuteczność ochrony będzie zapewniona przy spełnionym warunku: Z s I a U 0 Z s impedancja pętli zwarcia dla wybranego obwodu zasilającego R t = 0,02[Ω] załoŝona rezystancja transformatora R kzp-1 = = 0.22[Ω] rezystancja kabla zasilającego złącze ZP-1 R ktb = = 0.04[Ω] rezystancja przewodu zasilającego tablicę TB R obw = = 0.38[Ω] rezystancja najdłuŝszego obwodu ogrzewania pomieszczenia agregatu Z s 1,24 R s = 1,24 (R t + R kzp-1 + R ktb + R obw ) = 0,82[Ω] I a prąd zapewniający samoczynne zadziałanie I = k a I n k = 6 krotność prądu I n powodująca wyłączenie w określonym czasie 0,4s, odczytana z charakterystyki czasowo prądowej dla wkładki gg 25A I n = 25 A wartość znamionowa prądu urządzenia 0, Warunek skuteczności ochrony przeciwporaŝeniowej dla najdłuŝszego obwodu jest spełniony. Warunek skuteczności ochrony dla wyłącznika róŝnicowoprądowego: R r Uo 25 = = = 830Ω Jo 0.03 Z uwagi na wartość dopuszczalnej rezystancji przewodu PE w/w warunek będzie zachowany Określenie warunków dopuszczalnego spadku napięcia. Spadek napięcia na odcinku od złącza pomiarowego do odbiornika nie moŝe przekroczyć 3,5%. str. 7

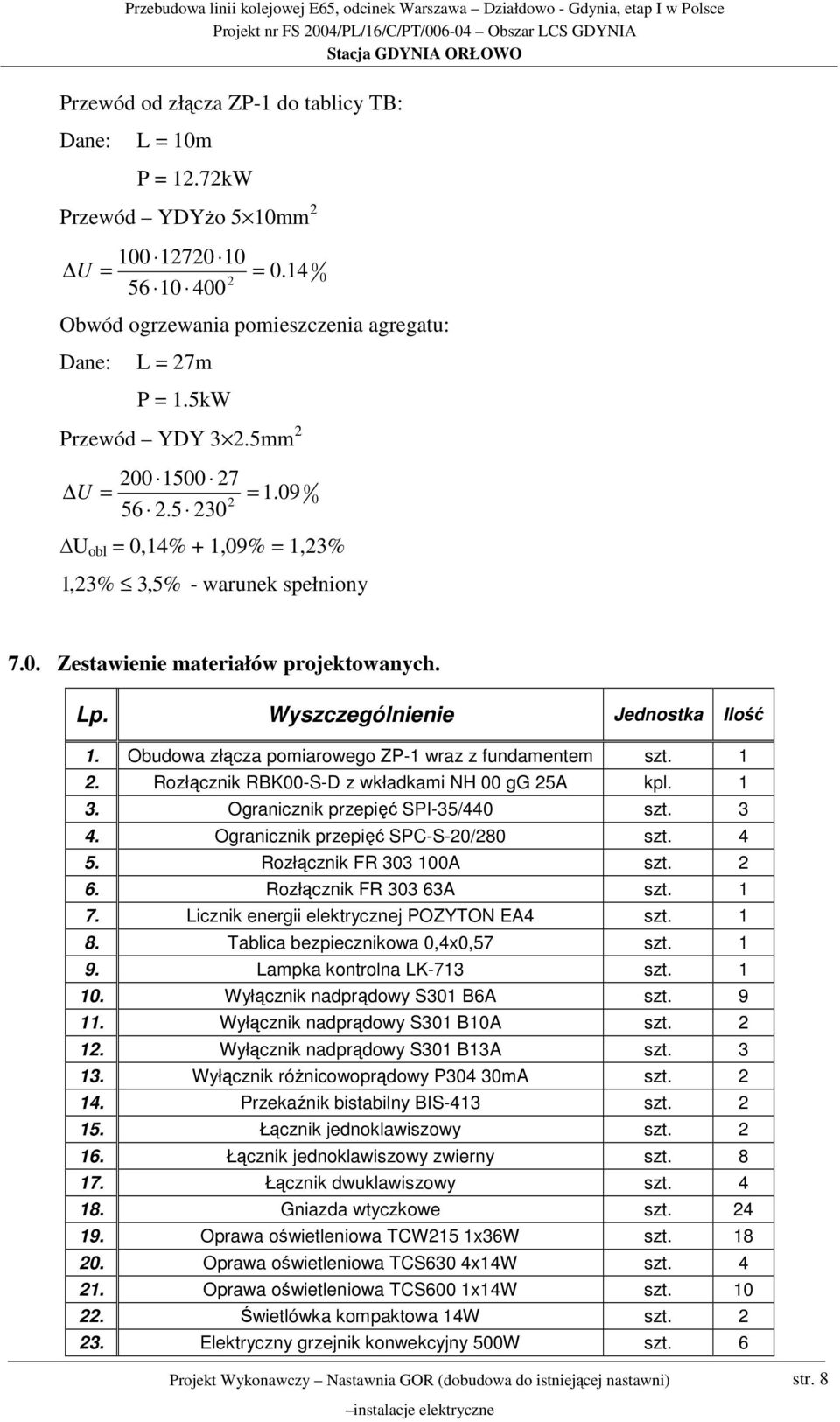

8 Przewód od złącza ZP-1 do tablicy TB: Dane: L = 10m P = 12.72kW Przewód YDYŜo 5 10mm U = = Obwód ogrzewania pomieszczenia agregatu: Dane: L = 27m P = 1.5kW Przewód YDY 3 2.5mm U = = U obl = 0,14% + 1,09% = 1,23% 1,23% 3,5% - warunek spełniony 7.0. Zestawienie materiałów projektowanych. Lp. Wyszczególnienie Jednostka Ilość 1. Obudowa złącza pomiarowego ZP-1 wraz z fundamentem szt Rozłącznik RBK00-S-D z wkładkami NH 00 gg 25A kpl Ogranicznik przepięć SPI-35/440 szt Ogranicznik przepięć SPC-S-20/280 szt Rozłącznik FR A szt Rozłącznik FR A szt Licznik energii elektrycznej POZYTON EA4 szt Tablica bezpiecznikowa 0,4x0,57 szt Lampka kontrolna LK-713 szt Wyłącznik nadprądowy S301 B6A szt Wyłącznik nadprądowy S301 B10A szt Wyłącznik nadprądowy S301 B13A szt Wyłącznik róŝnicowoprądowy P304 30mA szt Przekaźnik bistabilny BIS-413 szt Łącznik jednoklawiszowy szt Łącznik jednoklawiszowy zwierny szt Łącznik dwuklawiszowy szt Gniazda wtyczkowe szt Oprawa oświetleniowa TCW215 1x36W szt Oprawa oświetleniowa TCS630 4x14W szt Oprawa oświetleniowa TCS600 1x14W szt Świetlówka kompaktowa 14W szt Elektryczny grzejnik konwekcyjny 500W szt. 6 str. 8

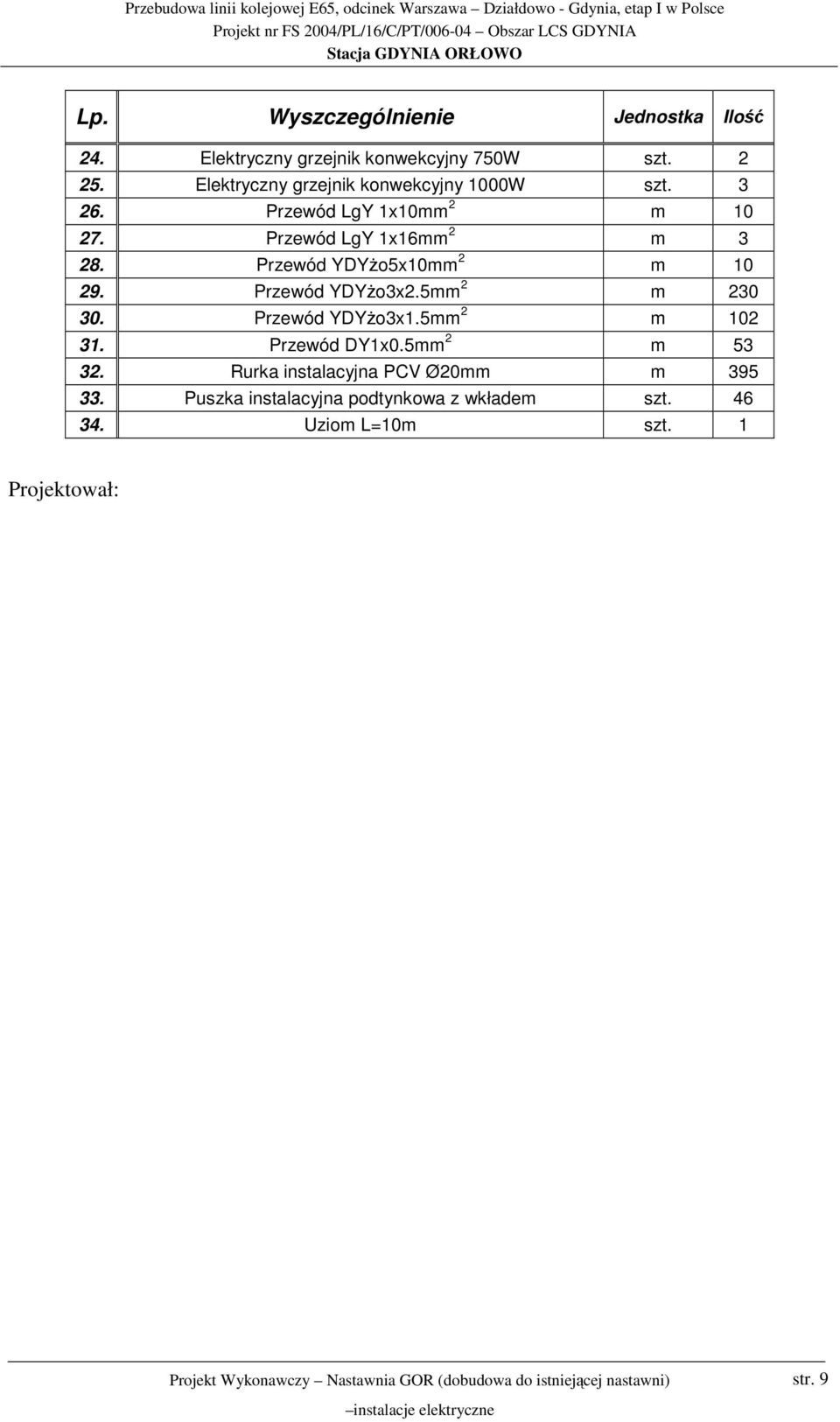

9 Lp. Wyszczególnienie Jednostka Ilość 24. Elektryczny grzejnik konwekcyjny 750W szt Elektryczny grzejnik konwekcyjny 1000W szt Przewód LgY 1x10mm 2 m Przewód LgY 1x16mm 2 m Przewód YDYŜo5x10mm 2 m Przewód YDYŜo3x2.5mm 2 m Przewód YDYŜo3x1.5mm 2 m Przewód DY1x0.5mm 2 m Rurka instalacyjna PCV Ø20mm m Puszka instalacyjna podtynkowa z wkładem szt Uziom L=10m szt. 1 Projektował: str. 9

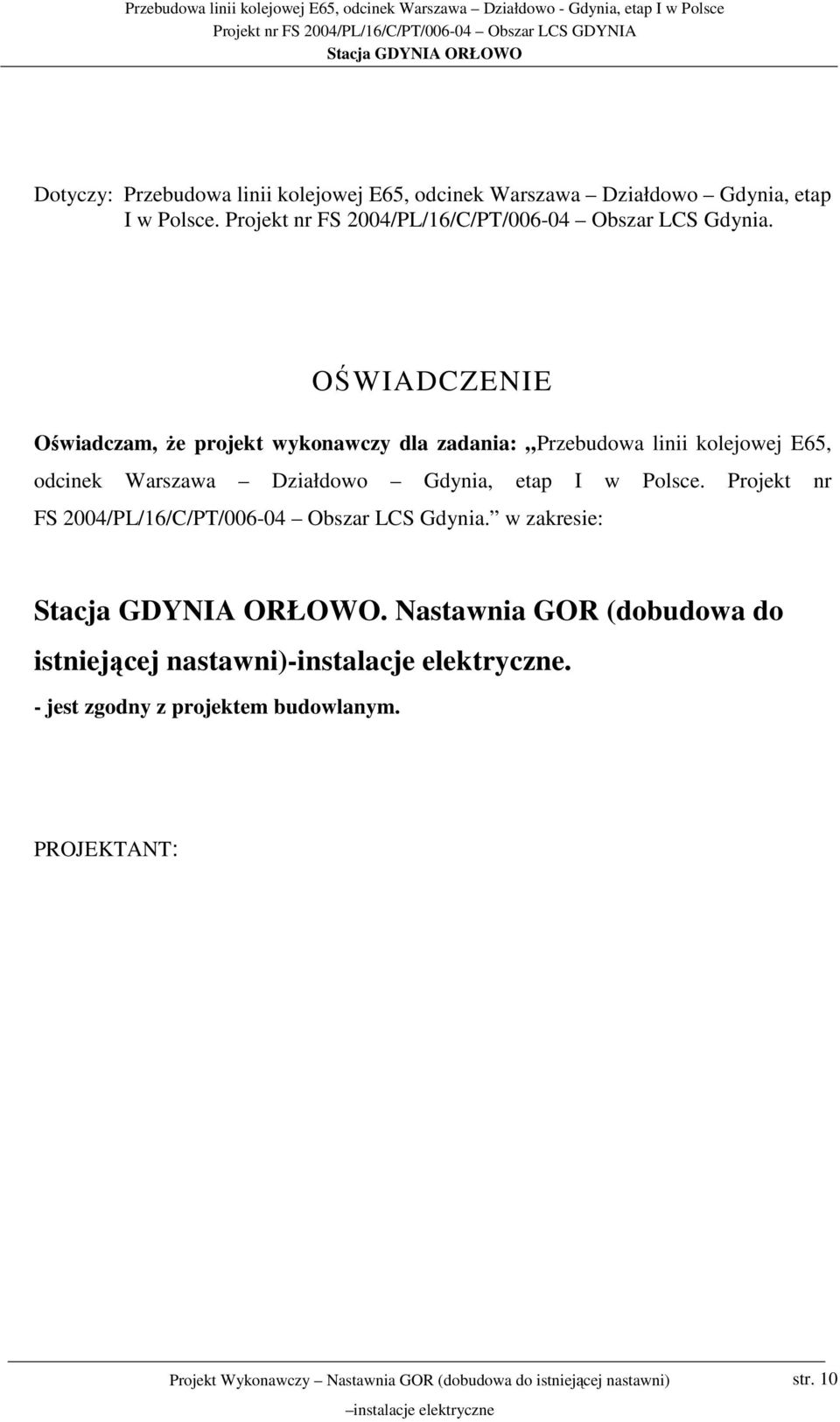

10 Dotyczy: Przebudowa linii kolejowej E65, odcinek Warszawa Działdowo Gdynia, etap I w Polsce. Projekt nr FS 2004/PL/16/C/PT/ Obszar LCS Gdynia. OŚWIADCZENIE Oświadczam, Ŝe projekt wykonawczy dla zadania: Przebudowa linii kolejowej E65, odcinek Warszawa Działdowo Gdynia, etap I w Polsce. Projekt nr FS 2004/PL/16/C/PT/ Obszar LCS Gdynia. w zakresie:. Nastawnia GOR (dobudowa do istniejącej nastawni)-instalacje elektryczne. - jest zgodny z projektem budowlanym. PROJEKTANT: str. 10
