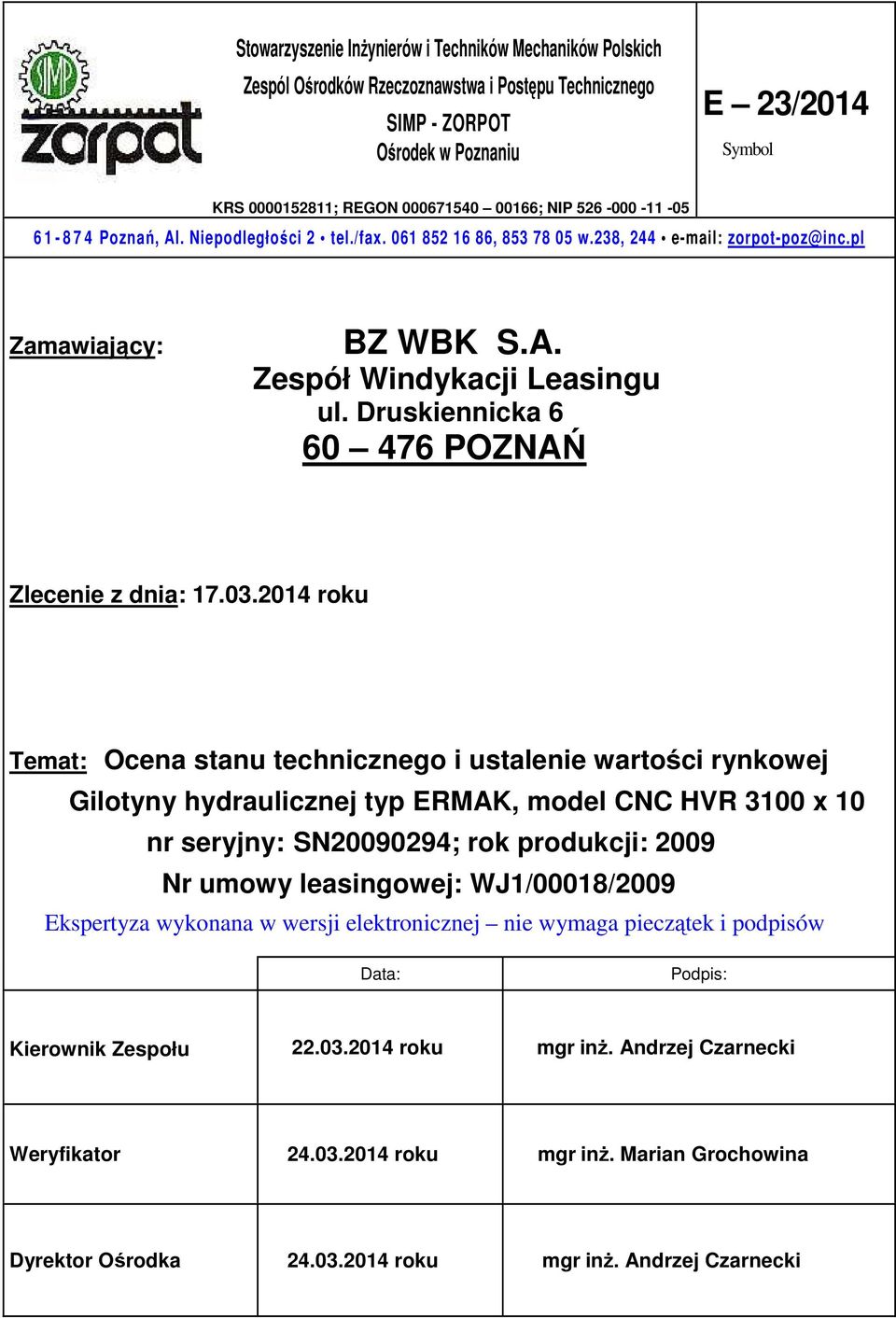

1 Stowarzyszenie InŜynierów i Techników Mechaników Polskich Zespól Ośrodków Rzeczoznawstwa i Postępu Technicznego SIMP - ZORPOT Ośrodek w Poznaniu E 23/2014 Symbol KRS ; REGON ; NIP Poznań, Al. Niepodległości 2 tel./fax , w.238, zorpot-poz@inc.pl Zamawiający: BZ WBK S.A. Zespół Windykacji Leasingu ul. Druskiennicka POZNAŃ Zlecenie z dnia: roku Temat: Ocena stanu technicznego i ustalenie wartości rynkowej Gilotyny hydraulicznej typ ERMAK, model CNC HVR 3100 x 10 nr seryjny: SN ; rok produkcji: 2009 Nr umowy leasingowej: WJ1/00018/2009 Ekspertyza wykonana w wersji elektronicznej nie wymaga pieczątek i podpisów Data: Podpis: Kierownik Zespołu roku mgr inŝ. Andrzej Czarnecki Weryfikator roku mgr inŝ. Marian Grochowina Dyrektor Ośrodka roku mgr inŝ. Andrzej Czarnecki

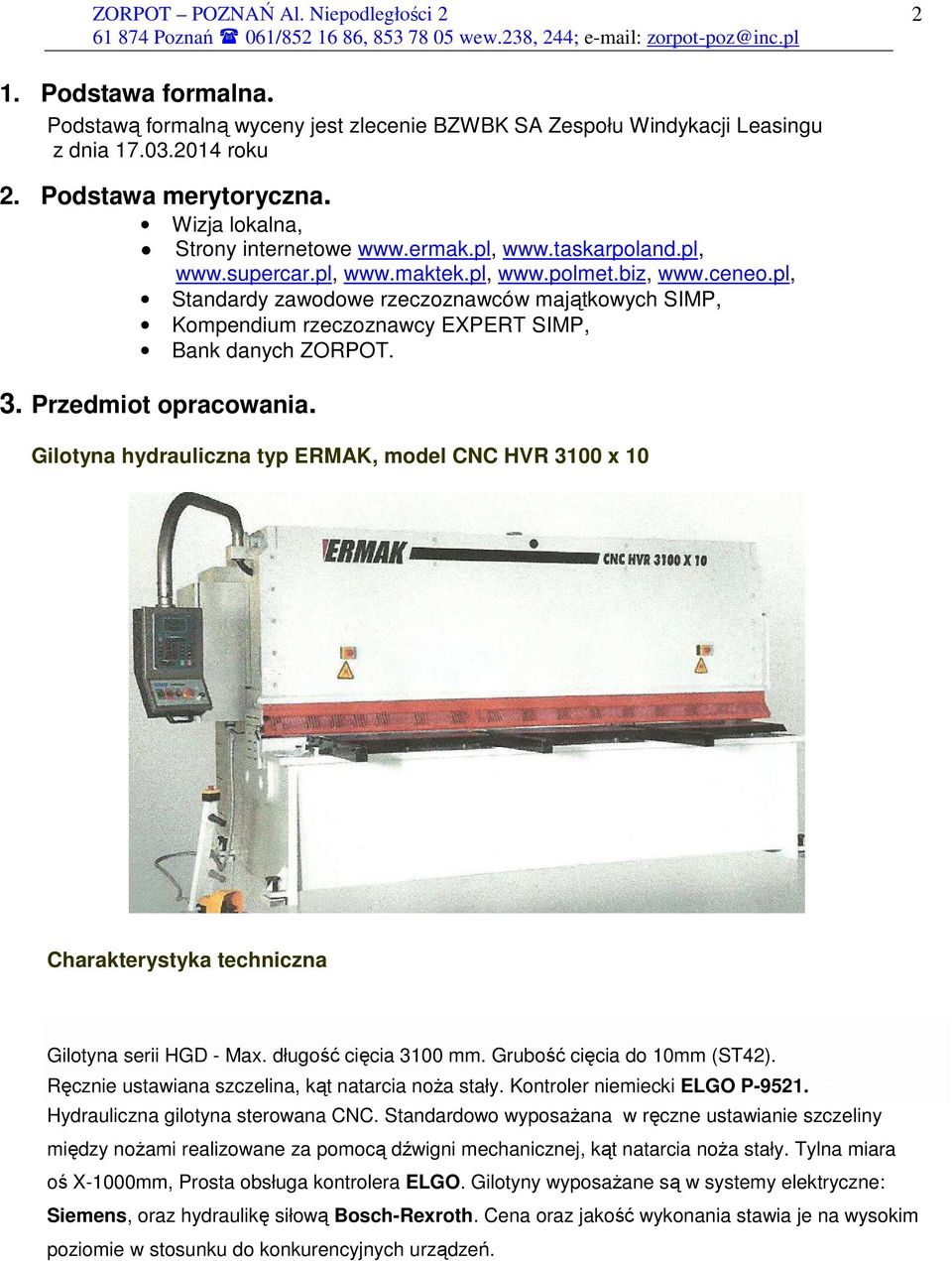

2 2 1. Podstawa formalna. Podstawą formalną wyceny jest zlecenie BZWBK SA Zespołu Windykacji Leasingu z dnia roku 2. Podstawa merytoryczna. Wizja lokalna, Strony internetowe Standardy zawodowe rzeczoznawców majątkowych SIMP, Kompendium rzeczoznawcy EXPERT SIMP, Bank danych ZORPOT. 3. Przedmiot opracowania. Gilotyna hydrauliczna typ ERMAK, model CNC HVR 3100 x 10 Charakterystyka techniczna Gilotyna serii HGD - Max. długość cięcia 3100 mm. Grubość cięcia do 10mm (ST42). Ręcznie ustawiana szczelina, kąt natarcia noŝa stały. Kontroler niemiecki ELGO P-9521.prasa Hydrauliczna gilotyna sterowana CNC. Standardowo wyposaŝana w ręczne ustawianie szczeliny między noŝami realizowane za pomocą dźwigni mechanicznej, kąt natarcia noŝa stały. Tylna miara oś X-1000mm, Prosta obsługa kontrolera ELGO. Gilotyny wyposaŝane są w systemy elektryczne: Siemens, oraz hydraulikę siłową Bosch-Rexroth. Cena oraz jakość wykonania stawia je na wysokim poziomie w stosunku do konkurencyjnych urządzeń.

3 3 WyposaŜenie standardowe Konstrukcja korpusu wykonana z stali ST44 A1 Kontroler typu ELGO P-9521 Systemy hydrauliki siłowej firm Bosch-Rexroth, Atos Systemy elektroniczne oraz elektryczne Siemens Automatyczny system tylnej miary 1000mm-oś X Ręczny system regulacji szczeliny między noŝami Stały kąt natarcia noŝa Regulacja długości skoku noŝa Automatyczny, hydrauliczny system docisków Przednie podpory z miarą metryczną Stół roboczy-kulowy Linia cienia cięcia NóŜ górny dwu-stronny NóŜ dolny cztero-stronny Przednia uchylna osłona bezpieczeństwa NoŜny pedał sterujący z funkcją bezpieczeństwa Tylne zabezpieczenie foto optyczne Dokumentacja j. Polski Gwarancja oraz serwis pogwarancyjny Urządzenie wykonane zgodnie z normami CE WyposaŜenie dodatkowe: Kontroler CYBELEC DNC 61G Automatyczne ustawianie szczeliny między noŝami Automatyczne ustawianie kąta natarcia noŝa Automatyczny system zapobiegający skręcaniu blach Automatyczny stół odbiorczy Tylna miara - serwo motor WydłuŜenie tylnej miary Laserowy wskaźnik linii cięcia Powiększone wybranie boczne

4 4 WydłuŜone podpory przednie Dodatkowe podpory przednie Chłodnica oleju Dodatkowy komplet noŝy Dodatkowy komplet noŝy o podwyŝszonej twardości Przednie zabezpieczenie dłoni operatora Ręczny przymiar kątowy 4. Cel wyceny. Celem wyceny jest oszacowanie wartości rynkowej dla sprzedaŝy na rynku wtórnym. 5 Zakres opracowania. Wizja lokalna, Identyfikacja maszyny, Opis i ocena stanu technicznego, Wycena wartości rynkowej, Wykonanie dokumentacji fotograficznej. 6. Ocena sytuacji rynkowej. Na rynku wtórny moŝna znaleźć wiele ofert gilotyn hydraulicznych róŝnych producentów, w tym równieŝ produkcji firmy Ermaksan. Oferty firm są na róŝnym poziomie cenowym, jednak poziom cen podobnych roczników mieszczą się w podobnych granicach. RównieŜ oferty gilotyn hydraulicznych firmy Ermaksan mimo, Ŝe to producent z Turcji, nie odbiegają od ofert firm o światowej renomie, prawdopodobnie dlatego, Ŝe w swoich urządzeniach stosują podzespoły produkcji światowej czołówki w zakresie zastosowanych podzespołów, napędów czy sterowań. MoŜna powiedzieć więc, Ŝe rynek jest nasycony ofertami na tego typu maszyny. Dlatego współczynnik podatności rynkowej ustalam na poziomie średnim. Ustalam E=0,85 7. Wizja lokalna Wizja lokalna miała miejsce na placu magazynowym firmy Centa Sp. z o.o Wysogotowie, ul. Wierzbowa 125 w dniu roku Podczas wizji lokalnej obecni byli: Arkadiusz Cenkier przedstawiciel firmy Centa Sp. z o.o. Andrzej Czarnecki rzeczoznawca SIMP ZORPOT Poznań.

5 5 8. Ustalenia wizji lokalnej i identyfikacja gilotyny hydraulicznej W trakcie wizji lokalnej przedstawiono maszynę gilotynę hydrauliczną typu ERMAK model CNC HVR 3100 x 10 mm. Maszyna była ustawiona w hali na posadzce, na podkładkach betonowych, maszyna nie była podłączona do źródła zasilania, dlatego nie moŝna było stwierdzić czy jest sprawna. Maszynę badano wzrokowo na podstawie oględzin zewnętrznych. DANE IDENTYFIKACYJNE: Nazwa maszyny Gilotyna hydrauliczna Typ, model Typ ERMAK, model CNC HVR 3100 x 10 Producent ERMAKSAN MAKIMA SANAYI TIC.A.S. TURCJA Rok produkcji 2009 Numer seryjny SN Max długość cięcia 3100 mm Max grubość cięcia 10 mm Maksymalne ciśnienie 250 bar Ilość cięć/min Zakres regulacji kąta 0,2 2 o Moc silnika 22 kw Zasilanie 380 V Klasa izolacji IP 54 Napęd AC SIEMENS Panel sterowniczy CYBELEC DNC 61G Ilość osi sterownych 3 Ilość oleju hydraulicznego 260 litrów Szerokość 2265 mm Długość 4165 mm Wysokość 2250 mm Znak bezpieczeństwa CЄ Waga obrabiarki kg 9. Opis i ocena stanu technicznego. Stan techniczny maszyny określono na podstawie oględzin zewnętrznych w układzie statycznym, bez uruchamiania. Ogólnie wygląd zewnętrzny świadczy o naturalnym zuŝyciu urządzenia wynikającego z okresu eksploatacji. Stwierdzono uszkodzenia malatury ( drobne zarysowania). Nie stwierdzono Ŝadnych wycieków z układu hydraulicznego gilotyny, z uwagi na to, Ŝe Gilotyna nie była podłączona do źródła zasilania, nie było moŝliwe odczytanie z układu sterowniczego ilości godzin pracy gilotyny. Nie stwierdzono Ŝadnych uszkodzeń, ani nadmiernego zuŝycia, ponadnormatywnego. Maszyna posiada Instrukcję Obsługi, oraz Instrukcję Szafy Układu Napędowego AC. UwaŜam, Ŝe stan techniczny maszyny jest dobry. Z powyŝszych powodów współczynnik zuŝycia technicznego ustalam: S=30%

6 6 10. Metoda ustalenia wartości rynkowej. Wartość rynkowa - jest to wartość, za którą oczekuje się, iŝ chętny kupujący nabędzie od chętnego sprzedającego w normalnej transakcji a obie strony są niezaleŝne od siebie, po przeprowadzeniu marketingu i gdy obie strony są świadome okoliczności i nie działają pod przymusem. W niniejszym opracowaniu, do oszacowania wartości rynkowej gilotyny hydraulicznej typ Ermak model CNC HVR 3100 x 10 wykorzystane będzie podejście kosztowomieszane tzw. metoda odtworzeniowa z elementami metody rynkowej, która nazwana jest metodą mieszaną. Zostaną tu wykorzystane: - z metody odtworzeniowej "blok" dotyczący opisu i formalizmu przy ocenie stanu technicznego maszyny. - z metody porównawczej metodykę dochodzenia do ceny rynkowej maszyny z wykorzystaniem wskaźników kształtujących popyt na rynku, o których jest mowa w dalszej części operatu. Oszacowanie wartości rynkowej gilotyny hydraulicznej typu ERMAK model CNC HVR 3100 x 10 ze względu na utrudniony dostęp do rzeczywistych cen transakcji a jedynie do cen ofertowych przekazywanych ustnie, przez firmy sprzedające, których informacje zostaną wykorzystane do określenia współczynnika rynkowego wykonano przy wykorzystaniu następującego algorytmu: W R = W P ( 1 S/100) K E W R wartość rynkowa, W P wartość początkowa, S stopień zuŝycia technicznego Ustalam S=30% K współczynnik nowoczesności konstrukcji: K = 1 α ( t e 1); α współczynnik ekspercki α = 0, E współczynnik podatności rynkowej 0,3 0,9 Ustalam E=0, Ustalenie wartości rynkowej gilotyny hydraulicznej typ ERMAK, model CNC HVR 3100x Wartość początkowa gilotyny hydraulicznej typ ERMAK model CNC HVR 3100x10 Wartość początkową gilotyny hydraulicznej typ ERMAK model CNC HVR 3100 x 10 ustalono na podstawie faktury zakupu nr FV 87/11/2009 z dnia , przy uwzględnieniu wskaźnika wzrostu cen od IV kw do I kw Wartość początkowa gilotyny na dzień szacowania wynosi: W P = 116,026,63 zł netto Po zaokrągleniu wartość początkowa wyniesie: W p = ,00 zł netto

7 Współczynnik nowoczesności konstrukcji K K współczynnik nowoczesności konstrukcji: K = 1 α ( t e 1); α współczynnik ekspercki Ustalam α = 0,01 K = 1 0,01( 4 1) = 0,97 K = 0,97 Wartość rynkowa gilotyny hydraulicznej typ ERMAK model CNC CVR 3100 x 10 nr seryjny: SN , rok produkcji: 2009 W R = W P ( 1 S/100) K E W R = ,00 ( 1 30/100) 0, = ,40 zł netto Po zaokrągleniu wartość rynkowa gilotyny hydraulicznej typ ERMAK, model CNC HVR 3100 x 10 wyniesie: W R = ,00 zł netto słownie: sześćdziesiąt siedem tysięcy zł netto Poznań, dnia roku Rzeczoznawca SIMP mgr inŝ. Andrzej Czarnecki leg. Nr 9790/11

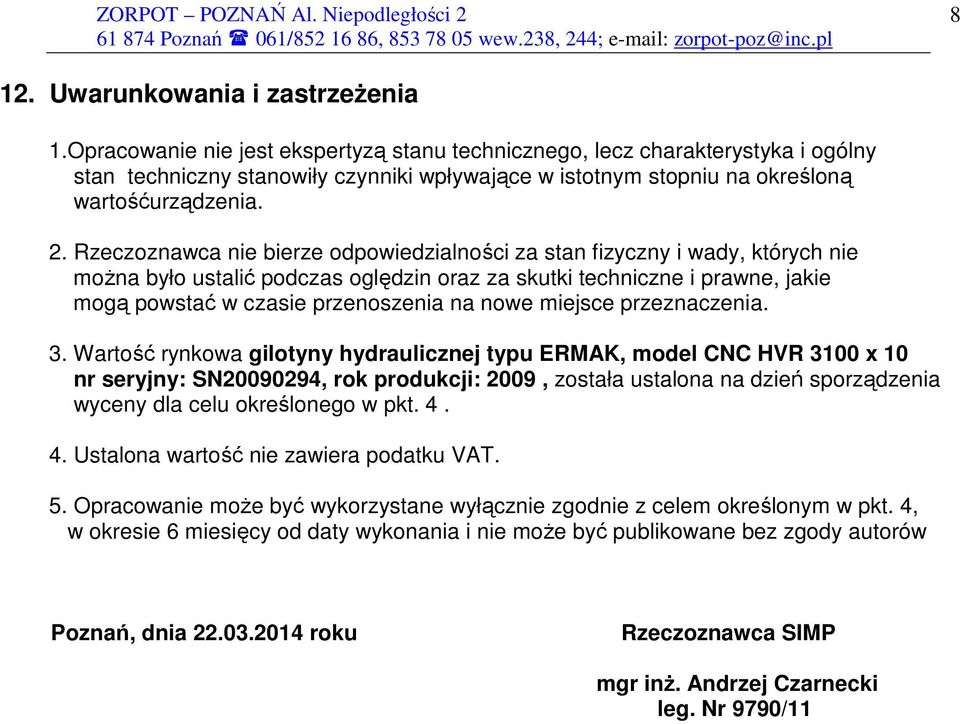

8 8 12. Uwarunkowania i zastrzeŝenia 1.Opracowanie nie jest ekspertyzą stanu technicznego, lecz charakterystyka i ogólny stan techniczny stanowiły czynniki wpływające w istotnym stopniu na określoną wartośćurządzenia. 2. Rzeczoznawca nie bierze odpowiedzialności za stan fizyczny i wady, których nie moŝna było ustalić podczas oględzin oraz za skutki techniczne i prawne, jakie mogą powstać w czasie przenoszenia na nowe miejsce przeznaczenia. 3. Wartość rynkowa gilotyny hydraulicznej typu ERMAK, model CNC HVR 3100 x 10 nr seryjny: SN , rok produkcji: 2009, została ustalona na dzień sporządzenia wyceny dla celu określonego w pkt Ustalona wartość nie zawiera podatku VAT. 5. Opracowanie moŝe być wykorzystane wyłącznie zgodnie z celem określonym w pkt. 4, w okresie 6 miesięcy od daty wykonania i nie moŝe być publikowane bez zgody autorów Poznań, dnia roku Rzeczoznawca SIMP mgr inŝ. Andrzej Czarnecki leg. Nr 9790/11

9 9 13. Dokumentacja fotograficzna 12 zdjęć
