1 CENTRUM INWESTYCJI BUDOWLANYCH CENTRBUD tel/fax tel.kom NIP REGON PSZÓW UL. ŚLĄSKA 69B EGZEMPLARZ NR. ZMIANA SPOSOBU UŻYTKOWANIA CZĘŚCI POMIESZCZEŃ PRZYZIEMIA NA POTRZEBY GABINETU STOMATOLOGICZNEGO W OBIEKCIE WIELOFUNKCYJNYM PRZY UL. 1 MAJA 81 W MSZANIE PROJEKT BUDOWLANY WEWNĘTRZNYCH INSTALACJI ELEKTRYCZNYCH INWESTOR: URZĄD GMINY MSZANA MSZANA, UL. 1 MAJA 81 LOKALIZACJA INWESTYCJI: Budynek Urzędu Gminy w Mszanej, DZIAŁKI NR 2271/207, 2210/207, 2222/207, 2251/207, 1759/115, 2369/207, 2747/207 DOKUMENTACJĘ OPRACOWALI: mgr inż. Andrzej BERNAT Inż. Tadeusz JAŚKIEWICZ CZERWIEC 2011

2 ZAWARTOŚĆ TECZKI Strona tytułowa str.nr 1 Zawartość teczki str.nr 2 Opis projektu str.nr 3-5 Obliczenia techniczne str.nr 6 CZĘŚĆ RYSUNKOWA Rys.nr 1 Plan zagospodarowania terenu str.nr 7 Rys.nr 2 Schemat ideowy instalacji elektrycznych str.nr 8 Rys.nr 3 Plan inst. elektrycznych - rzut parteru str.nr 9 Rys.nr 4 Plan ułożenia kabla zasilającego - rzut parteru str.nr 10 Rys.nr 5 Plan ułożenia kabla zasilającego - rzut piwnic str.nr 11 Uprawnienia projektowe Zaświadczenie z Izby Inżynierów Budownictwa Oświadczenie projektanta str.nr str.nr str.nr

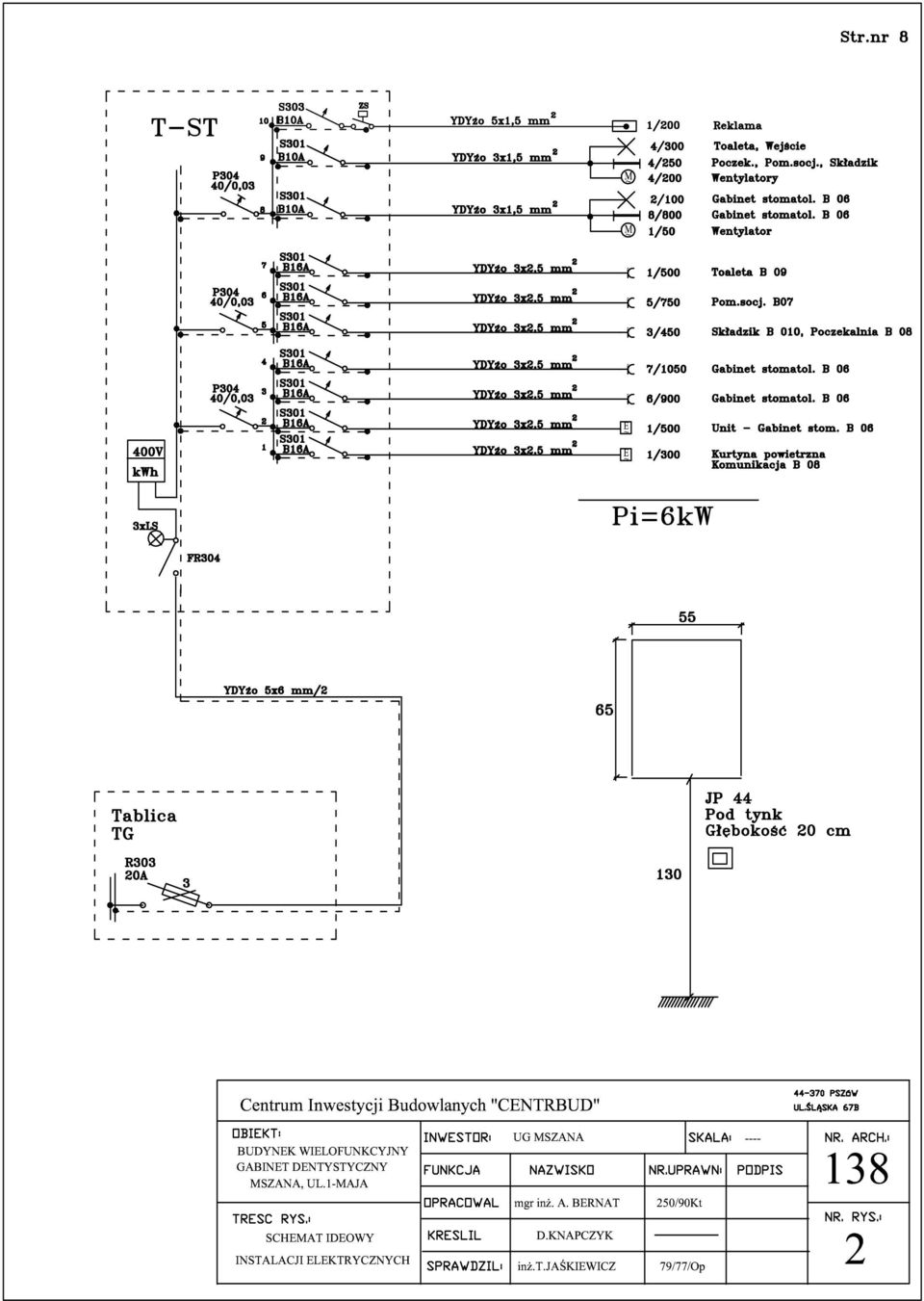

3 2.OPIS TECHNICZNY 2.1.PODSTAWA OPRACOWANIA - Zlecenie Inwestora - Inwentaryzacja budowlana - Obowiązujące normy i przepisy 2.2.PRZEDMIOT OPRACOWANIA Niniejszy opracowanie obejmuje następujące instalacje: - wewnętrznych linii zasilania - oświetlenia ogólnego - gniazd wtyczkowych - oświetlenia ewakuacyjnego - przeciwporażeniowej - przeciwprzepięciowej 2.3.CHARAKTERYSTYKA OBIEKTU Obiekt wykonany jest metodą tradycyjną. Powierzchnia użytkowa pomieszczeń wynosi 52 m DANE ENERGETYCZNE Rodzaj przyłącza - kablowe Układ sieci: TN-C-S Napięcie zasilania - 400/230 V Moc zainstalowana: Pi = 6kW (gabinet dentystyczny) Moc maksymalna: Pm = 3kW (gabinet dentystyczny) Ochrona od porażeń - samoczynne wyłączenie 2.5.ZASILANIE I ROZDZIAŁ ENERGII ELEKTRYCZNEJ Z istniejącej tablicy głównej TG znajdującej się na parterze budynku należy wyprowadzić wlz typu YDYżo 5x6 mm 2 w rurze RVS 37 i zasilić nim projektowaną tablicę T-ST w pomieszczeniach gabinetu stomatologicznego. Tablicę T-ST zabudować w komunikacji. Z tablicy tej zasilić poszczególne obwody w pomieszczeniach gabinetu stomatologicznego. Plan trasy kabla zasilającego przedstawiono na rys.nr 4,5. Schemat ideowy przedstawiono na rys.nr GŁÓWNY WYŁĄCZNIK PRĄDU Wyłącznik pożarowy prądu dla całego budynku istnieje i nie ulega zmianie. 2.7.POMIAR ENERGII ELEKTRYCZNEJ Pomiar energii elektrycznej dla całego budynku istnieje i nie ulega zmianie. Dla pomieszczeń gabinetu stomatologicznego zabudować podlicznik. W tablicy T-ST zabudować bezpośredni 3-fazowy licznik energii elektrycznej. 2.8.INSTALACJE OŚWIETLENIA PODSTAWOWEGO Instalację oświetlenia podstawowego wykonać przewodem YDYżo 3(4)x1,5 mm 2. Przewody układać pod tynkiem. Zastosowano oprawy żarowe i świetlówkowe. Typy i rozmieszczenie opraw przedstawiono na planach sytuacyjnych. W pomieszczeniach WC i łazienkach zastosować oprawy i osprzęt o stopniu szczelności IP44. Natężenie oświetlenia przyjęto zgodnie z normą PN-EN Oświetlenie zasilane będzie z tablicy T-ST

4 2.9.INSTALACJA GNIAZD WTYCZKOWYCH. Instalację gniazd wtyczkowych wykonać analogicznie do instalacji oświetlenia ogólnego. Zastosować przewód YDYżo 3x2,5 mm 2. Gniazda wtyczkowe instalować w pod tynkiem. Gniazda w biurach umieścić na wysokosci 0,3 m nad podłogą a w WC na wysokości 1,3 m nad podłogą INSTALACJA AWARYJNEGO OŚWIETLENIA EWAKUACYJNEGO W pomieszczeniach gabinetu stomatologicznego przewidziano oświetlenie ewakuacyjne. W oprawach oświetlenia podstawowego zabudować człony ewakuacyjne. Oprawy zasilić przewodem YDYżo 4(5)x1,5 mm 2 pt. Załączanie opraw odbywać się będzie bezpośrednio po zaniku napięcia z własnych akumulatorów. Lokalizację projektowanych opraw przedstawiono na planie piwnic. Oprawy będą świecić 1 godzinę od chwili zaniku napięcia. Natężenie oświetlenia nie będzie mniejsze niż 1 lux. Zastosować oprawy z autotestem. Instalacja powinna spełniać wymagania Polskiej Normy PN-EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne" oraz Polskiej Normy PN-EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego". Oprawy oświetleniowe powinny spełniać wymagania Polskiej Normy PN-EN Oprawy oświetleniowe Część 2-22 Wymagania szczegółowe". Oprawy oświetleniowe do oświetlenia awaryjnego powinny posiadać świadectwo dopuszczenia CNBOP do stosowania w ochronie przeciwpożarowej INSTALACJA PRZECIWPORAŻENIOWA Jako system ochrony przeciwporażeniowej (ochrona przed dotykiem pośrednim) zastosowano samoczynne wyłaczenie zasilania (PN-IEC ). Układ sieci: TN-C-S. Samoczynne wyłączenie zasilania realizowane jest poprzez: - wkładki topikowe (WTN-00), - wyłączniki nadmiarowe (S301), - wyłączniki różnicowoprądowe o czułości 30 ma. Maksymalny czas wyłączenia dla U=400V wynosi 0,2 s. W złączu należy dokonać rozdziału przewodu PEN na przewód N i PE. Miejsce rozdziału należy uziemić. Od rozdziału instalację trójfazową wykonać jako 5-przewodową, a instalację 1-fazową jako 3-przewodową OCHRONA PRZECIWPRZEPIĘCIOWA W obiekcie zastosować ochronę przepięciową trójstopniową. Pierwszy i drugi stopień zabudowany będzie w tablicy TG. Zastosowanie III stopnia ochrony będzie zgodne z bieżącymi potrzebami UWAGI KOŃCOWE 1.1.Wszystkie elementy metalowe inst.elektrycznej,które nie posiadają fabrycznego zabezpieczenia przed korozją, należy pomalować farbą rdzochronną. Płaskowniki i druty stalowe ocynkowane,należy sprawdzić na ciągłość ocynkowania. 1.2.Instalacje elektryczne wykonać należy po wykonaniu instalacji sanitarnych i wentylacyjnych.w trakcie robót budowlano-montażowych i posadzkarskich,należy skoordynować układanie rur ochronnych,wnęk,przepustów

5 1.3.Układanie kabli w kanałach należy skoordynować z pracami instalacyjnymi Przewody przez dylatacje prowadzić w rurkach ochronnych. Przy przejściu przez dylatacje zabudować puszki. 1.5.Przejścia instalacyjne przechodzące przez ściany i stropy oddzieleń przeciwpożarowych będą zabezpieczone do klasy odporności ogniowej EI tych oddzieleń. Instalacje oraz montaż wykonać zgodnie z obowiązującymi przepisami, normami oraz zasadami techniki. Wykaz norm: PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie. Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Środki ochrony przed porażeniem prądem elektrycznym. Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Środki ochrony przed prądem przetężeniowym Instalacje elektryczne w obiektach budowlanych. Sprawdzanie odbiorcze. Instalacje w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. Instalacje w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa. Przewody jednożyłowe o izolacji polwinitowej. Przewody wielożyłowe o wspólnej izolacji polwinitowej. PN-87/E PN-74/E PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część I - Miejsca pracy we wnętrzu. PN-EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne PN-EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego. PN-EN Oprawy oświetleniowe Część 2-22 Wymagania szczegółowe

6 3.OBLICZENIA 3.1.MOC ZAINSTALOWANA I MAKSYMALNA Moc zainstalowana wynosi: P i = 6kW Moc maksymalna wynosi: P m = 0,5x6 =3kW P m = 3kW 3.2.OBLICZENIE WIELKOŚCI ZABEZPIECZEŃ 3 I = = 4,6A 1,73 x 0,4 x 0, SPADKI NAPIĘCIA W KABLU ZASILAJĄCYM S = 10 mm 2 l = 70 m P = 3kW U = 0,4 kv 0,1 x 3 x 70 delta U = = 0,23% 56 x 10 x 0,4 x 0,4 Spadek napięcia jest mniejszy od dopuszczalnego. OPRACOWAŁ: mgr inż. ANDRZEJ BERNAT - 6 -
